TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

429
5

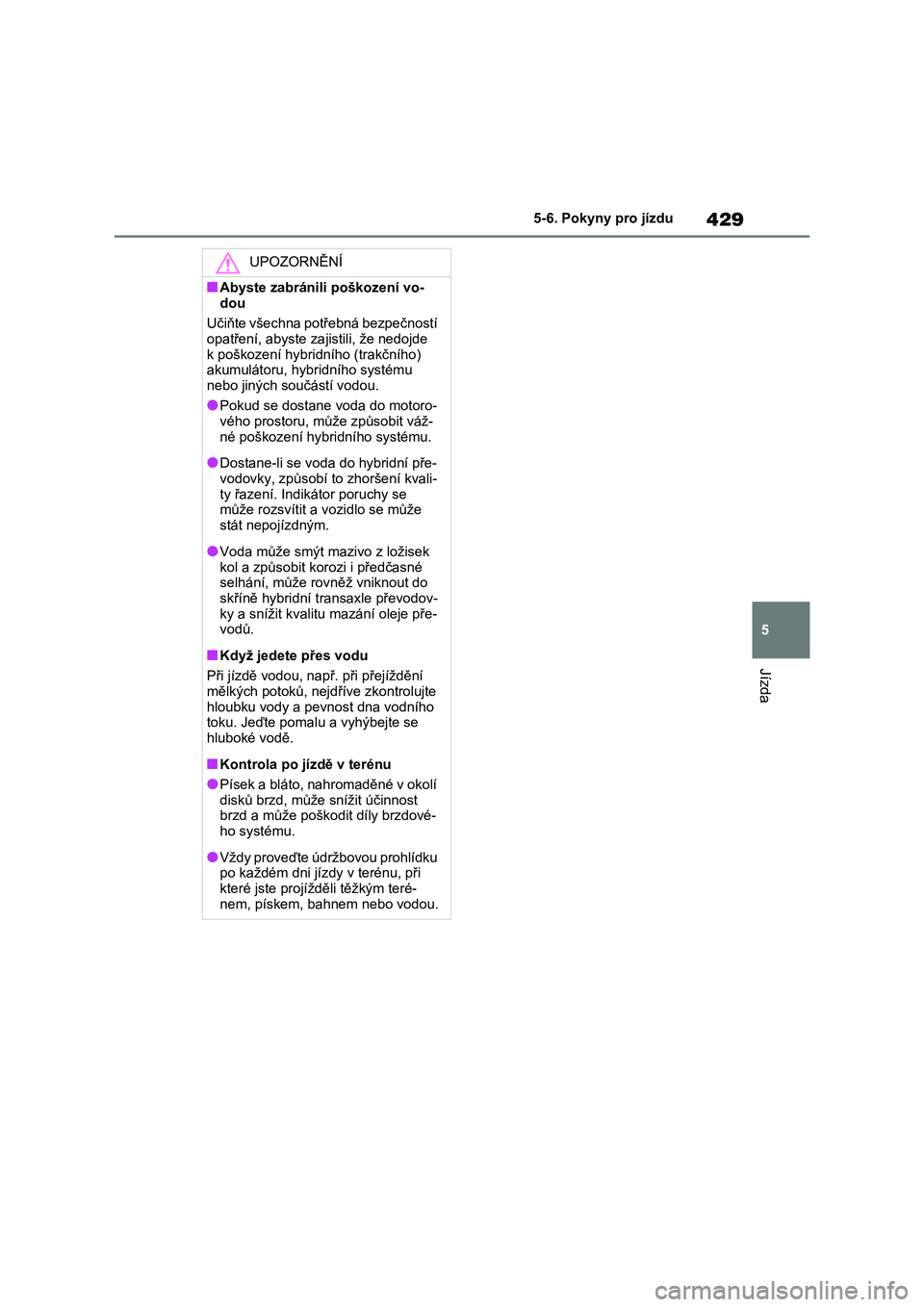

5-6. Pokyny pro jízdu
Jízda
UPOZORNĚNÍ
■Abyste zabránili poškození vo-
dou
Učiňte všechna potřebná bezpečností opatření, abyste za jistili, že nedojde
k poškození hybridn ího (trakčního)
akumulátoru, hyb ridního systému nebo jiných součástí vodou.
●Pokud se dostane voda do motoro-
vého prostoru, může způsobit váž-
né poškození hybridního systému.
●Dostane-li se voda do hybridní pře-
vodovky, způsobí to zhoršení kvali- ty řazení. Indiká tor poruchy se
může rozsvítit a vozidlo se může
stát nepojízdným.
●Voda může smýt mazivo z ložisek
kol a způsobit korozi i předčasné selhání, může rovněž vniknout do
skříně hybridní transaxle převodov-
ky a snížit kvalitu mazání oleje pře- vodů.
■Když jedete přes vodu
Při jízdě vodou, nap ř. při přejíždění
mělkých potoků, nej dříve zkontrolujte
hloubku vody a pevnost dna vodního toku. Jeďte pomalu a vyhýbejte se
hluboké vodě.
■Kontrola po jízdě v terénu
●Písek a bláto, nahromaděné v okolí
disků brzd, může snížit účinnost brzd a může poškodit díly brzdové-
ho systému.
●Vždy proveďte údržbovou prohlídku
po každém dni jízdy v terénu, při
které jste projížděli těžkým teré- nem, pískem, bahnem nebo vodou.

4305-6. Pokyny pro jízdu

6
431
6
Vybavení interiéru
Vybavení interiéru
6-1. Používání systému
klimatizace a odmlžování
Automatický systém
klimatizace ......................432
Dálkově ovládaný systém
klimatizace ......................440
Vyhřívání volantu/
vyhřívání předních sedadel/
vyhřívání a ventilace
předních sedadel/
Vyhřívání zadních
sedadel ...........................442
6-2. Používání osvětlení interiéru
Přehled osvětlení
interiéru ..........................445
6-3. Používání úložných prostorů
Přehled úložných
prostorů ..........................448
Vybavení zavazadlového
prostoru ..........................452
6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru ....455

4326-1. Používání systému klimatizace a odmlžování
6-1.Používání systému klimatizace a odmlžování
Spínač automatického režimu
Spínač ovládání teplo ty na levé straně
Spínač ovládání teplo ty na pravé straně
Spínač "DUAL"
Spínač "OFF"
Spínač odmlžování čelního skla
Spínač odmlžování zadního okna a vnějších zpětných zrcátek
Spínač přizpůsobení ventilátoru
Spínač snížení rychlosti ventilátoru
Spínač zvýšení rychlosti ventilátoru
Spínač ovládání režimu proudění vzduchu
Spínač režimů venkovní /recirkulovaný vzduch
Spínač režimu koncentrovaného proudění vzduchu na přední sedadl a
(S-FLOW)
Spínač "A/C"
Obrázek platí pro vozidla s levos tranným řízením. Umístění tlačítek je u vo-
zidel s pravostranným řízením obrácené.
Automatický systém klimatizace
Výstupy vzduchu a rychlost venti látoru se nastavují automaticky
podle nastavení teploty.
Ovládání systému klimatizace
A
B
C
D
E
F
G
H
I
J
K
L
M
N

433
6
6-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru

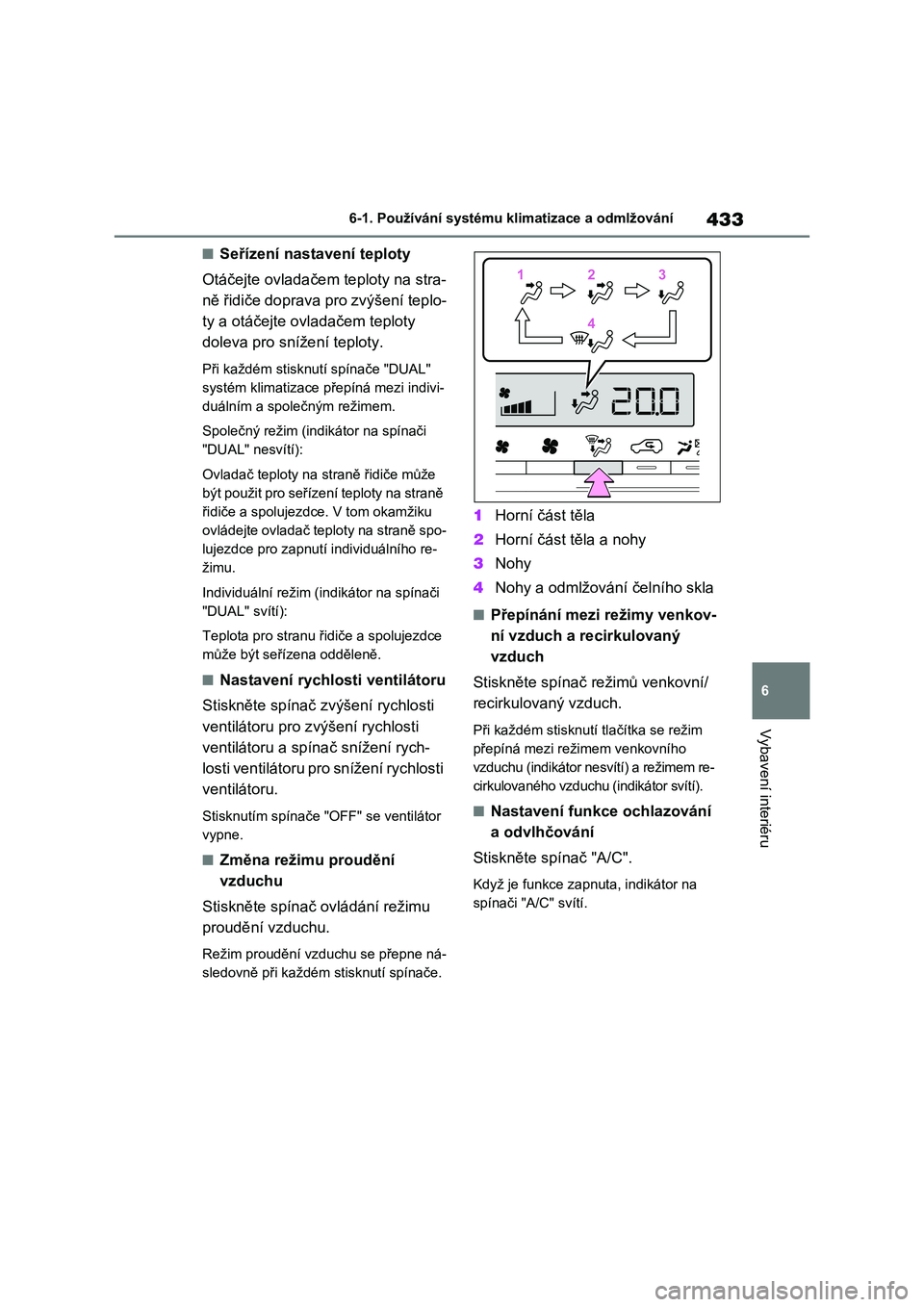

■Seřízení nastavení teploty
Otáčejte ovladačem teploty na stra-
ně řidiče doprava pro zvýšení teplo-
ty a otáčejte ovladačem teploty
doleva pro snížení teploty.
Při každém stisknutí spínače "DUAL"
systém klimatizace pře píná mezi indivi-
duálním a společným režimem.
Společný režim (indikátor na spínači
"DUAL" nesvítí):
Ovladač teploty na straně řidiče může
být použit pro seřízení teploty na straně
řidiče a spolujezdce. V tom okamžiku
ovládejte ovladač teploty na straně spo-
lujezdce pro zapnutí individuálního re-
žimu.
Individuální režim (indikátor na spínači
"DUAL" svítí):
Teplota pro stranu řidiče a spolujezdce
může být seřízena odděleně.
■Nastavení rychlosti ventilátoru
Stiskněte spínač zvýšení rychlosti
ventilátoru pro z výšení rychlosti
ventilátoru a spínač snížení rych-
losti ventilátoru pro snížení rychlosti
ventilátoru.
Stisknutím spínače " OFF" se ventilátor
vypne.
■Změna režimu proudění
vzduchu
Stiskněte spínač ovládání režimu
proudění vzduchu.
Režim proudění vzduchu se přepne ná-
sledovně při každém stisknutí spínače.
1 Horní část těla
2 Horní část těla a nohy
3 Nohy
4 Nohy a odmlžování čelního skla
■Přepínání mezi režimy venkov-
ní vzduch a recirkulovaný
vzduch
Stiskněte spínač režimů venkovní/
recirkulovaný vzduch.
Při každém stisknutí tlačítka se režim
přepíná mezi režimem venkovního
vzduchu (indikátor ne svítí) a režimem re-
cirkulovaného vzduchu (indikátor svítí).
■Nastavení funkce ochlazování
a odvlhčování
Stiskněte spínač "A/C".
Když je funkce zapnuta, indikátor na
spínači "A/C" svítí.
112233
44

4346-1. Používání systému klimatizace a odmlžování

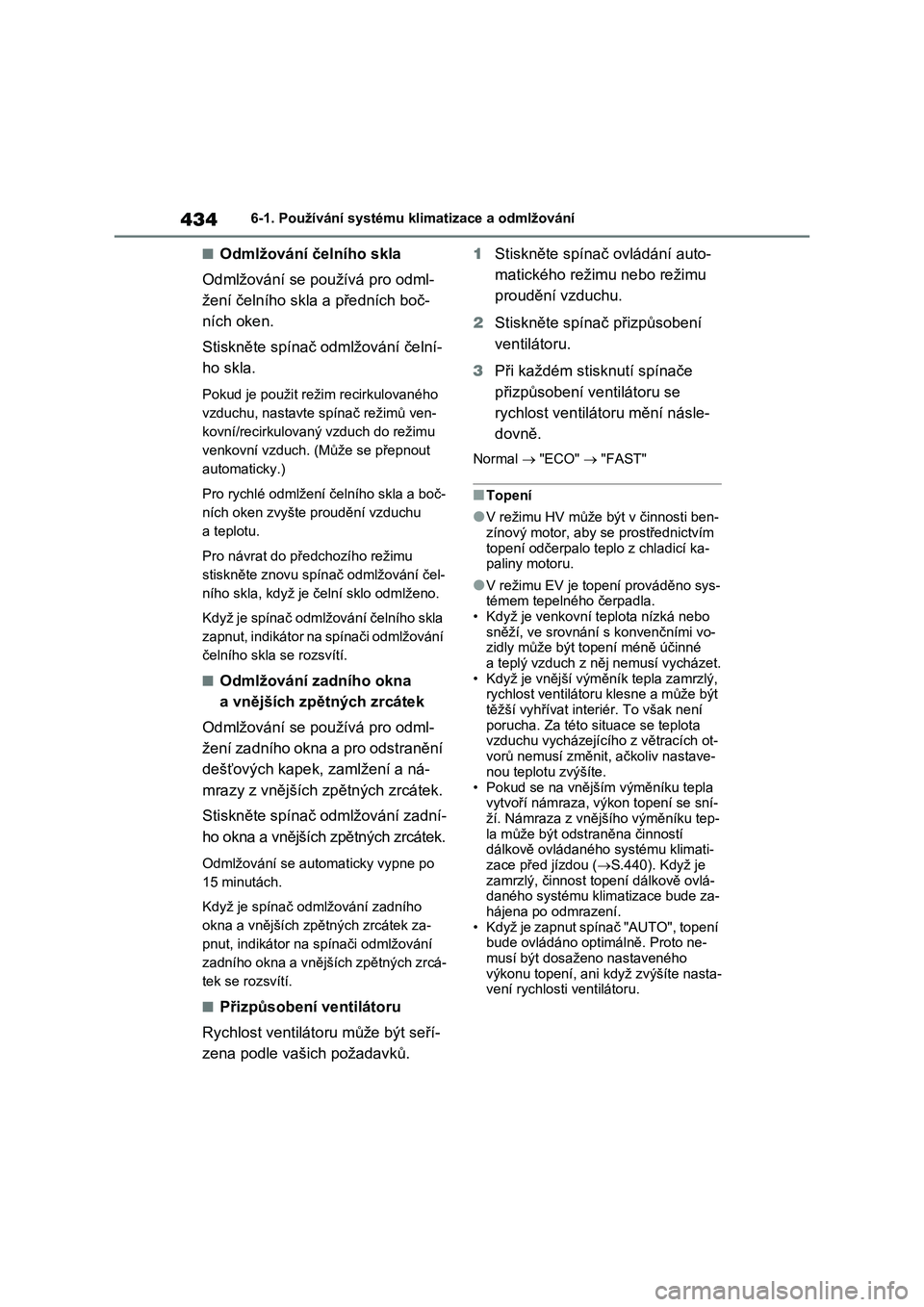

■Odmlžování čelního skla
Odmlžování se používá pro odml-
žení čelního skla a předních boč-
ních oken.
Stiskněte spínač odmlžování čelní-
ho skla.
Pokud je použit režim recirkulovaného
vzduchu, nastavte spínač režimů ven-
kovní/recirkulovaný vzduch do režimu
venkovní vzduch. (Může se přepnout
automaticky.)
Pro rychlé odmlžení čelního skla a boč-
ních oken zvyšte proudění vzduchu
a teplotu.
Pro návrat do předchozího režimu
stiskněte znovu spín ač odmlžování čel-
ního skla, když je čelní sklo odmlženo.
Když je spínač odmlžování čelního skla
zapnut, indikátor na spínači odmlžování
čelního skla se rozsvítí.
■Odmlžování zadního okna
a vnějších zpětných zrcátek
Odmlžování se používá pro odml-
žení zadního okna a pro odstranění
dešťových kapek, zamlžení a ná-
mrazy z vnějších z pětných zrcátek.
Stiskněte spínač odmlžování zadní-
ho okna a vnějších zpětných zrcátek.
Odmlžování se auto maticky vypne po
15 minutách.
Když je spínač odmlžování zadního
okna a vnějších zpětných zrcátek za-
pnut, indikátor na spínači odmlžování
zadního okna a vnějších zpětných zrcá-
tek se rozsvítí.
■Přizpůsobení ventilátoru
Rychlost ventiláto ru může být seří-
zena podle vašich požadavků.
1 Stiskněte spínač ovládání auto-
matického režimu nebo režimu
proudění vzduchu.
2 Stiskněte spínač přizpůsobení
ventilátoru.
3 Při každém stisknutí spínače
přizpůsobení v entilátoru se
rychlost ventilá toru mění násle-
dovně.
Normal  "ECO"  "FAST"
■Topení
●V režimu HV může být v činnosti ben-
zínový motor, aby se prostřednictvím
topení odčerpalo teplo z chladicí ka- paliny motoru.
●V režimu EV je topení prováděno sys-témem tepelného čerpadla.
• Když je venkovní teplota nízká nebo
sněží, ve srovnání s konvenčními vo- zidly může být topení méně účinné
a teplý vzduch z ně j nemusí vycházet.
• Když je vnější výměník tepla zamrzlý, rychlost ventilátoru klesne a může být
těžší vyhřívat interi ér. To však není
porucha. Za této situace se teplota vzduchu vycházejícíh o z větracích ot-
vorů nemusí změnit, ačkoliv nastave-
nou teplotu zvýšíte.
• Pokud se na vnější m výměníku tepla vytvoří námraza, výko n topení se sní-
ží. Námraza z vnějšího výměníku tep-
la může být odstraněna činností dálkově ovládaného systému klimati-
zace před jízdou ( S.440). Když je
zamrzlý, činnost topení dálkově ovlá- daného systému klim atizace bude za-
hájena po odmrazení.
• Když je zapnut spínač "AUTO", topení bude ovládáno optimálně. Proto ne-
musí být dosaženo nastaveného
výkonu topení, ani k dyž zvýšíte nasta- vení rychlosti ventilátoru.

435
6
6-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru

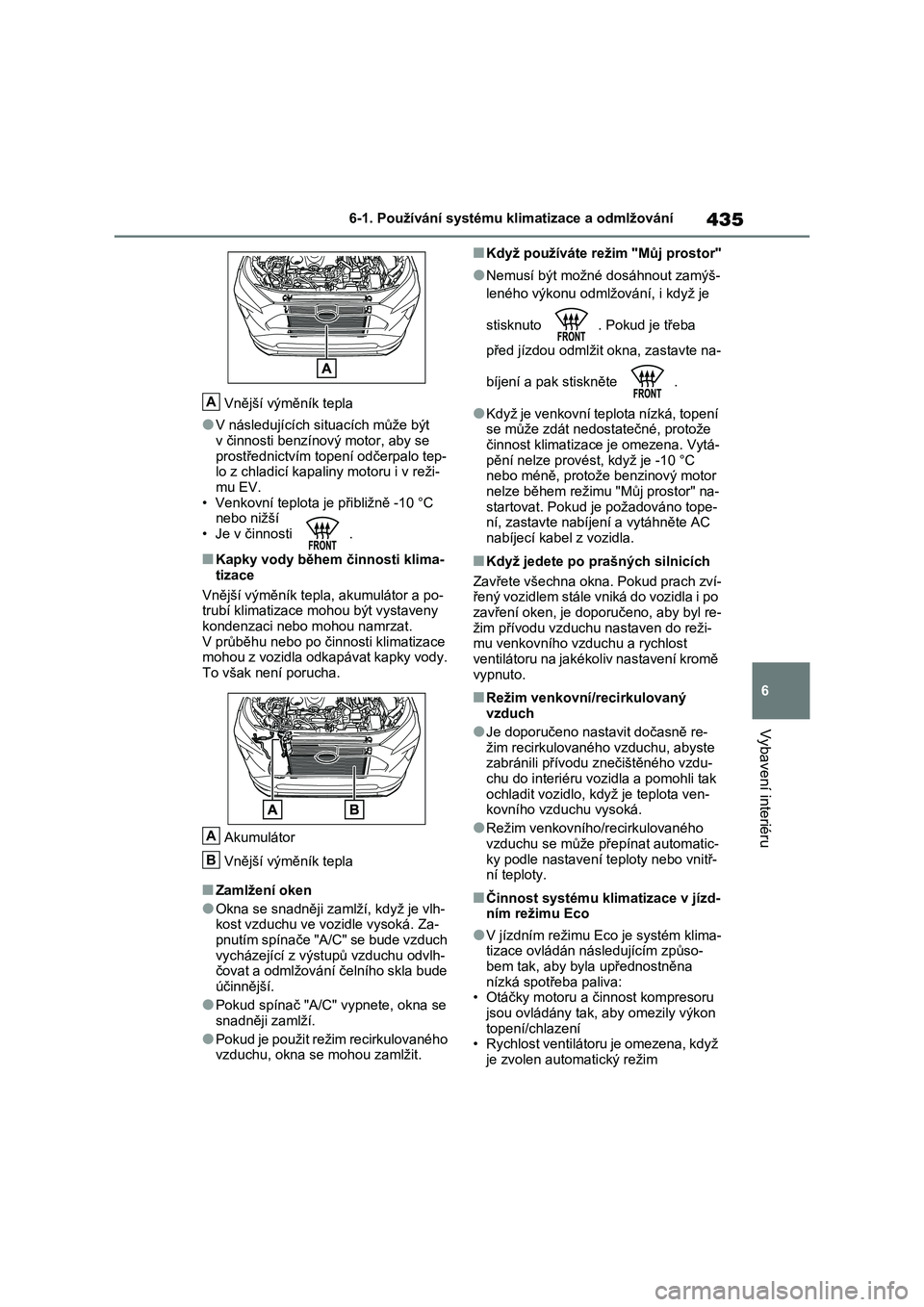

Vnější výměník tepla
●V následujících situacích může být
v činnosti benzíno vý motor, aby se
prostřednictvím to pení odčerpalo tep- lo z chladicí kapaliny motoru i v reži-
mu EV.
• Venkovní teplota je přibližně -10 °C nebo nižší
• Je v činnosti .
■Kapky vody během činnosti klima-
tizace
Vnější výměník tepla , akumulátor a po-
trubí klimatizace mohou být vystaveny
kondenzaci nebo mohou namrzat. V průběhu nebo po čin nosti klimatizace
mohou z vozidla odkapávat kapky vody.
To však není porucha.
Akumulátor
Vnější výměník tepla
■Zamlžení oken
●Okna se snadněji zamlží, když je vlh- kost vzduchu ve vozidle vysoká. Za-
pnutím spínače "A/C" se bude vzduch
vycházející z výstupů vzduchu odvlh- čovat a odmlžování čelního skla bude
účinnější.
●Pokud spínač "A/C" vypnete, okna se
snadněji zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
■Když používáte režim "Můj prostor"
●Nemusí být možné dosáhnout zamýš-
leného výkonu odmlžování, i když je
stisknuto . Pokud je třeba
před jízdou odmlžit okna, zastavte na-
bíjení a pak stiskněte .
●Když je venkovní teplota nízká, topení se může zdát nedostatečné, protože
činnost klimatizace je omezena. Vytá-
pění nelze provést, když je -10 °C nebo méně, protože benzinový motor
nelze během režimu "Můj prostor" na-
startovat. Pokud je požadováno tope- ní, zastavte nabíje ní a vytáhněte AC
nabíjecí kabel z vozidla.
■Když jedete po prašných silnicích
Zavřete všechna okna. Pokud prach zví- řený vozidlem stále vniká do vozidla i po
zavření oken, je doporučeno, aby byl re-
žim přívodu vzduchu nastaven do reži- mu venkovního vzduchu a rychlost
ventilátoru na jakékoliv nastavení kromě
vypnuto.
■Režim venkovní/recirkulovaný vzduch
●Je doporučeno nastavit dočasně re-
žim recirkulovaného vzduchu, abyste
zabránili přívodu z nečištěného vzdu- chu do interiéru vo zidla a pomohli tak
ochladit vozidlo, když je teplota ven-
kovního vzduchu vysoká.
●Režim venkovního/recirkulovaného vzduchu se může přepínat automatic-
ky podle nastavení teploty nebo vnitř-
ní teploty.
■Činnost systému klimatizace v jízd- ním režimu Eco
●V jízdním režimu Eco je systém klima- tizace ovládán následujícím způso-
bem tak, aby byla upřednostněna
nízká spotřeba paliva: • Otáčky motoru a činnost kompresoru
jsou ovládány tak, aby omezily výkon
topení/chlazení • Rychlost ventilátoru je omezena, když
je zvolen autom atický režim
A
A
B

4366-1. Používání systému klimatizace a odmlžování

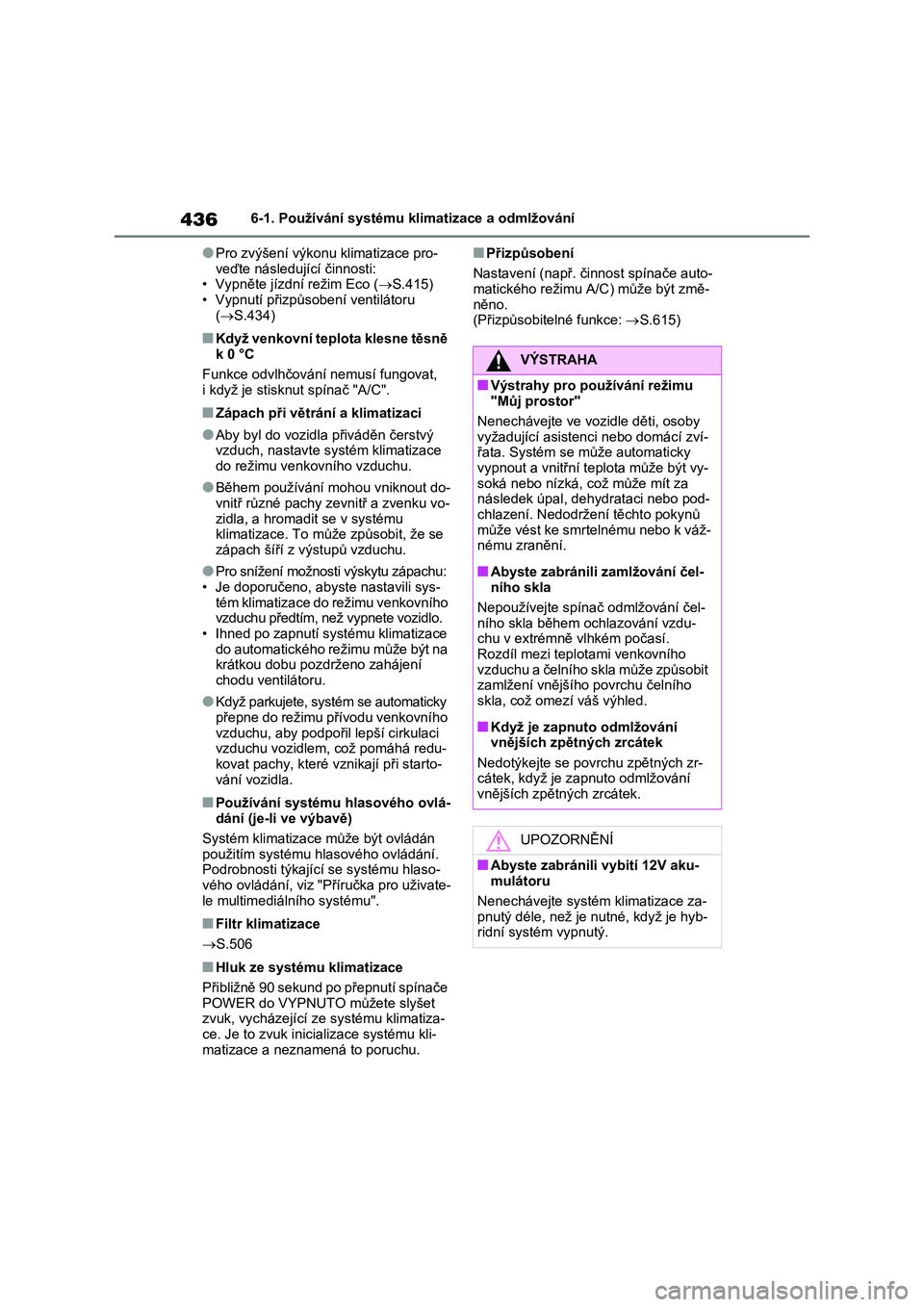

●Pro zvýšení výkonu klimatizace pro-
veďte následující činnosti: • Vypněte jízdní režim Eco ( S.415)
• Vypnutí přizpůsobení ventilátoru
( S.434)
■Když venkovní teplota klesne těsně k 0 °C
Funkce odvlhčování nemusí fungovat,
i když je stisk nut spínač "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přiváděn čerstvý
vzduch, nastavte systém klimatizace do režimu venkovního vzduchu.
●Během používání mohou vniknout do-vnitř různé pachy ze vnitř a zvenku vo-
zidla, a hromadit se v systému
klimatizace. To může způsobit, že se zápach šíří z výstupů vzduchu.
●Pro snížení možnosti výskytu zápachu:• Je doporučeno, a byste nastavili sys-
tém klimatizace do režimu venkovního
vzduchu předtím, než vypnete vozidlo. • Ihned po zapnutí systému klimatizace
do automatického režimu může být na
krátkou dobu pozdr ženo zahájení chodu ventilátoru.
●Když parkujete, systém se automaticky přepne do režimu přívodu venkovního
vzduchu, aby podpořil lepší cirkulaci
vzduchu vozidlem, což pomáhá redu- kovat pachy, které vznikají při starto-
vání vozidla.
■Používání systému hlasového ovlá-
dání (je-li ve výbavě)
Systém klimatizace může být ovládán
použitím systému hl asového ovládání.
Podrobnosti týkající se systému hlaso- vého ovládání, viz "Příručka pro uživate-
le multimediálního systému".
■Filtr klimatizace
 S.506
■Hluk ze systému klimatizace
Přibližně 90 sekund po přepnutí spínače POWER do VYPNUTO můžete slyšet
zvuk, vycházející ze systému klimatiza-
ce. Je to zvuk inicia lizace systému kli- matizace a neznamená to poruchu.
■Přizpůsobení
Nastavení (např. čin nost spínače auto- matického režimu A/C) může být změ-
něno.
(Přizpůsobitelné funkce: S.615)
VÝSTRAHA
■Výstrahy pro používání režimu
"Můj prostor"
Nenechávejte ve vozidle děti, osoby
vyžadující asistenci nebo domácí zví- řata. Systém se m ůže automaticky
vypnout a vnitřní teplota může být vy-
soká nebo nízká, což může mít za následek úpal, dehydrataci nebo pod-
chlazení. Nedodržení těchto pokynů
může vést ke smrtelnému nebo k váž- nému zranění.
■Abyste zabránili zamlžování čel-ního skla
Nepoužívejte spínač odmlžování čel-
ního skla během ochlazování vzdu- chu v extrémně vlhkém počasí.
Rozdíl mezi teplotami venkovního
vzduchu a čelního skla může způsobit zamlžení vnější ho povrchu čelního
skla, což omezí váš výhled.
■Když je zapnuto odmlžování
vnějších zpětných zrcátek
Nedotýkejte se povrc hu zpětných zr- cátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
UPOZORNĚNÍ
■Abyste zabránili vybití 12V aku- mulátoru
Nenechávejte systém klimatizace za-
pnutý déle, než je nutné, když je hyb- ridní systém vypnutý.

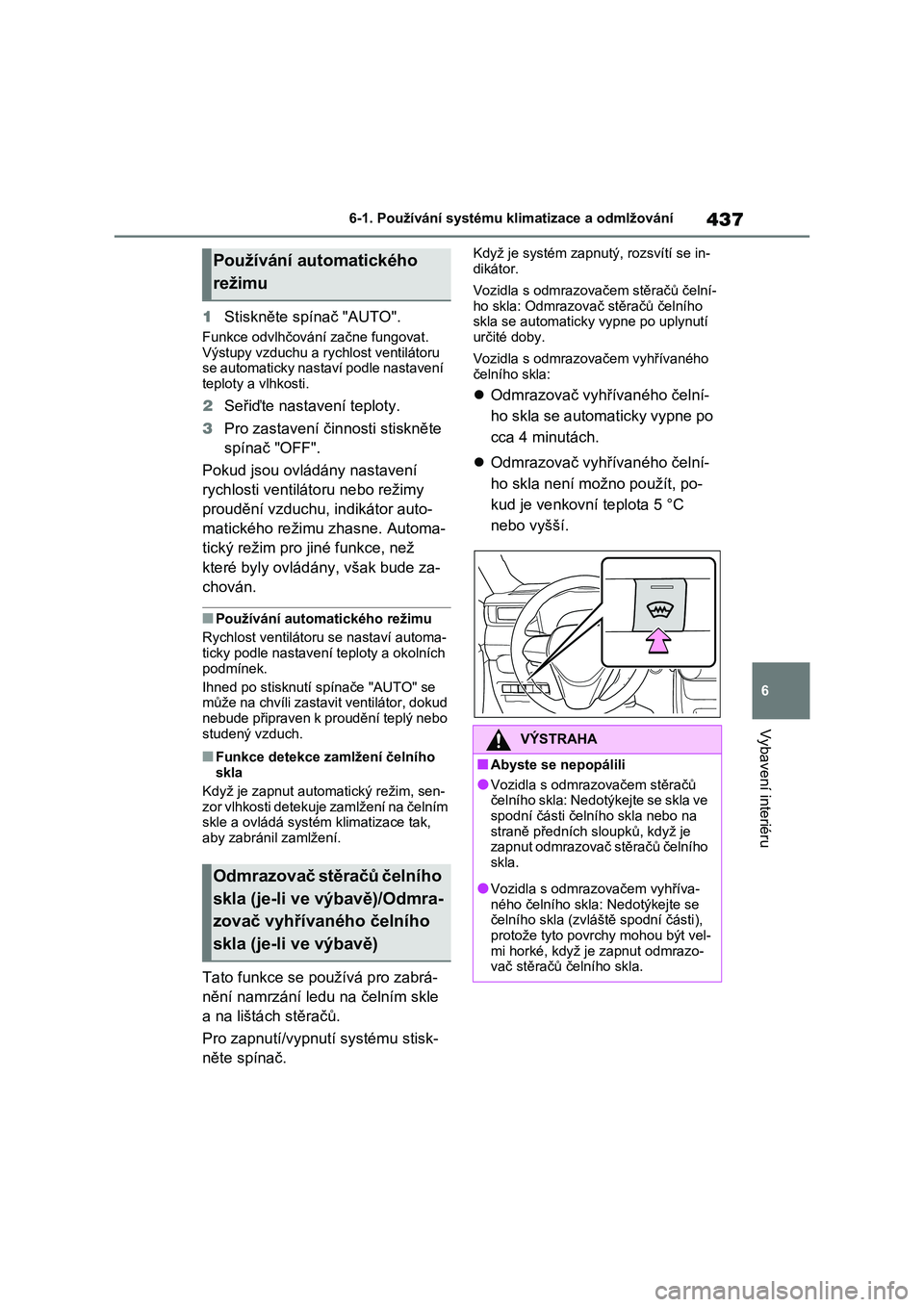

437
6
6-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
1Stiskněte spínač "AUTO".
Funkce odvlhčování začne fungovat.
Výstupy vzduchu a r ychlost ventilátoru se automaticky nastaví podle nastavení
teploty a vlhkosti.
2 Seřiďte nastavení teploty.
3 Pro zastavení činnosti stiskněte
spínač "OFF".
Pokud jsou ovládány nastavení
rychlosti ventiláto ru nebo režimy
proudění vzduchu, indikátor auto-
matického režimu zhasne. Automa-
tický režim pro jiné funkce, než
které byly ovládány, však bude za-
chován.
■Používání automatického režimu
Rychlost ventilátoru se nastaví automa-
ticky podle nastavení t eploty a okolních podmínek.
Ihned po stisknutí spínače "AUTO" se
může na chvíli zastavit ventilátor, dokud
nebude připraven k proudění teplý nebo studený vzduch.
■Funkce detekce za mlžení čelního
skla
Když je zapnut aut omatický režim, sen-
zor vlhkosti detekuje zamlžení na čelním
skle a ovládá systém klimatizace tak, aby zabránil zamlžení.
Tato funkce se používá pro zabrá-
nění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému stisk-
něte spínač.
Když je systém zapnut ý, rozsvítí se in-
dikátor.
Vozidla s odmrazova čem stěračů čelní-
ho skla: Odmrazova č stěračů čelního skla se automaticky vypne po uplynutí
určité doby.
Vozidla s odmrazo vačem vyhřívaného
čelního skla:
 Odmrazovač vyhřívaného čelní-
ho skla se automaticky vypne po
cca 4 minutách.
 Odmrazovač vyhřívaného čelní-
ho skla není možno použít, po-
kud je venkovní teplota 5 °C
nebo vyšší.
Používání automatického
režimu
Odmrazovač stěračů čelního
skla (je-li ve výbavě)/Odmra-
zovač vyhřívaného čelního
skla (je-li ve výbavě)
VÝSTRAHA
■Abyste se nepopálili
●Vozidla s odmrazo vačem stěračů čelního skla: Nedotýkejte se skla ve
spodní části čelního skla nebo na
straně předních s loupků, když je zapnut odmrazovač stěračů čelního
skla.
●Vozidla s odmrazo vačem vyhříva-
ného čelního skla: Nedotýkejte se
čelního skla (zvláště spodní části), protože tyto povrchy mohou být vel-
mi horké, když je zapnut odmrazo-
vač stěračů čelního skla.

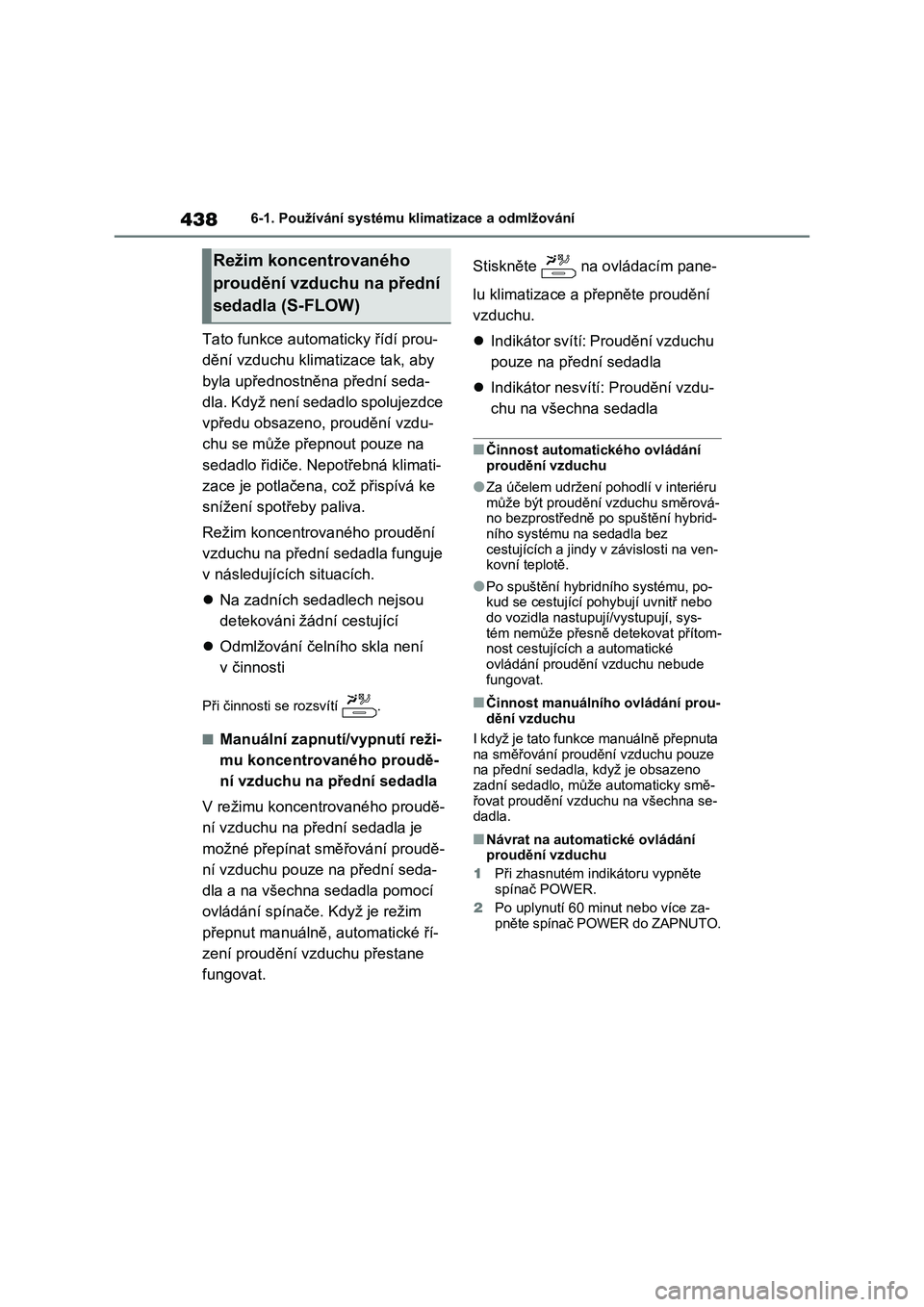

4386-1. Používání systému klimatizace a odmlžování
Tato funkce automaticky řídí prou-
dění vzduchu klimatizace tak, aby
byla upřednostněna přední seda-
dla. Když není sedadlo spolujezdce
vpředu obsazeno, proudění vzdu-
chu se může přep nout pouze na
sedadlo řidiče. Nepotřebná klimati-
zace je potlačena, což přispívá ke
snížení spotřeby paliva.
Režim koncentrovaného proudění
vzduchu na přední sedadla funguje
v následujících situacích.
 Na zadních sedadlech nejsou
detekováni žádní cestující
 Odmlžování čelního skla není
v činnosti
Při činnosti se rozsvítí .
■Manuální zapnutí/vypnutí reži-
mu koncentrovaného proudě-
ní vzduchu na přední sedadla
V režimu koncentrovaného proudě-
ní vzduchu na přední sedadla je
možné přepínat směřování proudě-
ní vzduchu pouze na přední seda-
dla a na všechna sedadla pomocí
ovládání spínače. Když je režim
přepnut manuálně , automatické ří-
zení proudění vzduchu přestane
fungovat.
Stiskněte na ovládacím pane-
lu klimatizace a př epněte proudění
vzduchu.
 Indikátor svítí: Proudění vzduchu
pouze na přední sedadla
 Indikátor nesvítí: Proudění vzdu-
chu na všechna sedadla
■Činnost automatického ovládání
proudění vzduchu
●Za účelem udržení pohodlí v interiéru
může být proudění vzduchu směrová-
no bezprostředně po spuštění hybrid- ního systému na sedadla bez
cestujících a jindy v závislosti na ven-
kovní teplotě.
●Po spuštění hybridního systému, po-
kud se cestující pohybují uvnitř nebo do vozidla nastupují/vystupují, sys-
tém nemůže přesně detekovat přítom-
nost cestujících a automatické ovládání proudění vzduchu nebude
fungovat.
■Činnost manuálního ovládání prou-
dění vzduchu
I když je tato funkce manuálně přepnuta
na směřování proudění vzduchu pouze
na přední sedadla, když je obsazeno zadní sedadlo, může automaticky smě-
řovat proudění vzduchu na všechna se-
dadla.
■Návrat na automatické ovládání proudění vzduchu
1 Při zhasnutém indikátoru vypněte
spínač POWER.
2 Po uplynutí 60 minut nebo více za-
pněte spínač POWER do ZAPNUTO.
Režim koncentrovaného
proudění vzduchu na přední
sedadla (S-FLOW)
