TOYOTA RAV4 PLUG-IN HYBRID 2023 Návod na použití (in Czech)

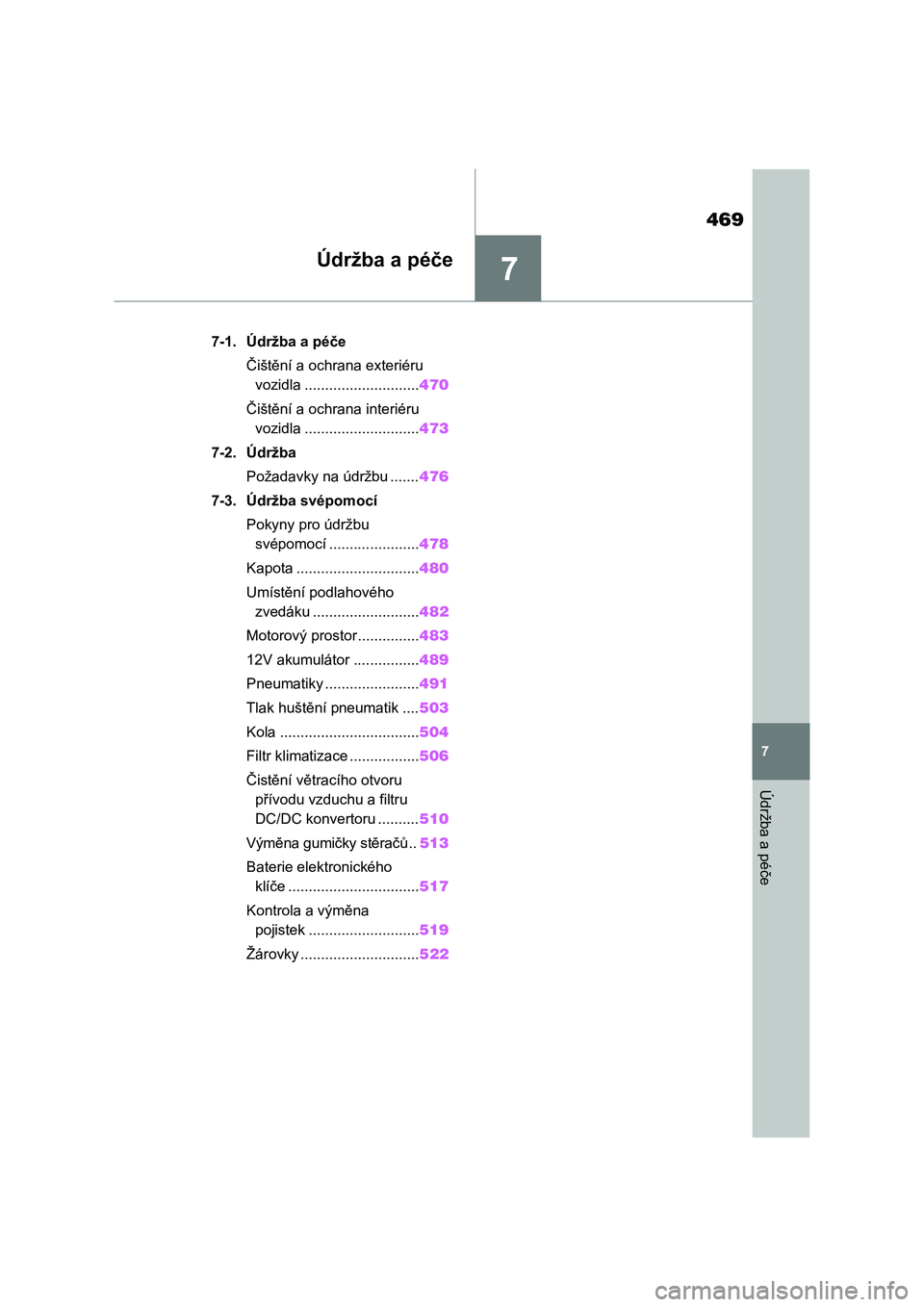

7
469
7
Údržba a péče
Údržba a péče
7-1. Údržba a péče
Čištění a ochrana exteriéru
vozidla ............................470
Čištění a ochrana interiéru
vozidla ............................473
7-2. Údržba
Požadavky na údržbu .......476
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ......................478
Kapota ..............................480
Umístění podlahového
zvedáku ..........................482
Motorový prostor...............483
12V akumulátor ................489
Pneumatiky .......................491
Tlak huštění pneumatik ....503
Kola ..................................504
Filtr klimatizace .................506
Čistění větracího otvoru
přívodu vzduchu a filtru
DC/DC konvertoru ..........510
Výměna gumičky stěračů ..513
Baterie elektronického
klíče ................................517
Kontrola a výměna
pojistek ...........................519
Žárovky .............................522

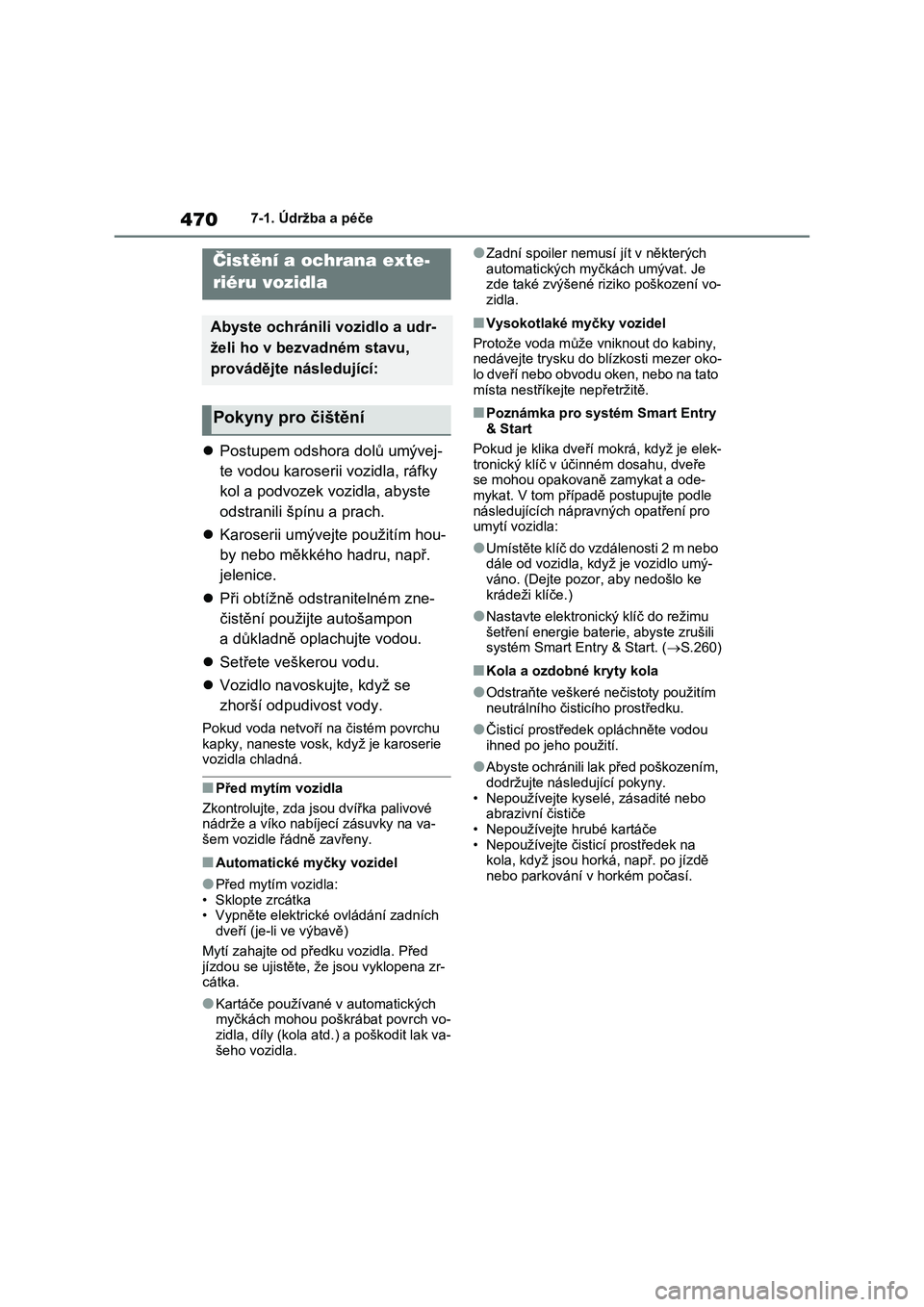

4707-1. Údržba a péče
7-1.Údržba a péče
Postupem odshora dolů umývej-
te vodou karoserii vozidla, ráfky
kol a podvozek vozidla, abyste
odstranili špínu a prach.
Karoserii umývejte použitím hou-
by nebo měkkého hadru, např.
jelenice.
Při obtížně odstranitelném zne-
čistění použijte autošampon
a důkladně oplachujte vodou.
Setřete veškerou vodu.
Vozidlo navoskujte, když se
zhorší odpudivost vody.
Pokud voda netvoří na čistém povrchu
kapky, naneste vosk, když je karoserie
vozidla chladná.
■Před mytím vozidla
Zkontrolujte, zda jsou dvířka palivové
nádrže a víko nabíjecí zásuvky na va-
šem vozidle řádně zavřeny.
■Automatické myčky vozidel
●Před mytím vozidla:
• Sklopte zrcátka
• Vypněte elektrické ovládání zadních
dveří (je-li ve výbavě)
Mytí zahajte od předku vozidla. Před
jízdou se ujistěte, že jsou vyklopena zr-
cátka.
●Kartáče používané v automatických
myčkách mohou poškrábat povrch vo-
zidla, díly (kola atd.) a poškodit lak va-
šeho vozidla.
●Zadní spoiler nemusí jít v některých
automatických myčkách umývat. Je
zde také zvýšené riziko poškození vo-
zidla.
■Vysokotlaké myčky vozidel
Protože voda může vniknout do kabiny,
nedávejte trysku do blízkosti mezer oko-
lo dveří nebo obvodu oken, nebo na tato
místa nestříkejte nepřetržitě.
■Poznámka pro systém Smart Entry
& Start
Pokud je klika dveří mokrá, když je elek-
tronický klíč v účinném dosahu, dveře
se mohou opakovaně zamykat a ode-
mykat. V tom případě postupujte podle
následujících nápravných opatření pro
umytí vozidla:
●Umístěte klíč do vzdálenosti 2 m nebo
dále od vozidla, když je vozidlo umý-
váno. (Dejte pozor, aby nedošlo ke
krádeži klíče.)
●Nastavte elektronický klíč do režimu
šetření energie baterie, abyste zrušili
systém Smart Entry & Start. (S.260)
■Kola a ozdobné kryty kola
●Odstraňte veškeré nečistoty použitím
neutrálního čisticího prostředku.
●Čisticí prostředek opláchněte vodou
ihned po jeho použití.
●Abyste ochránili lak před poškozením,
dodržujte následující pokyny.
• Nepoužívejte kyselé, zásadité nebo
abrazivní čističe
• Nepoužívejte hrubé kartáče
• Nepoužívejte čisticí prostředek na
kola, když jsou horká, např. po jízdě
nebo parkování v horkém počasí.
Čistění a ochrana exte-
riéru vozidla
Abyste ochránili vozidlo a udr-
želi ho v bezvadném stavu,
provádějte následující:
Pokyny pro čištění

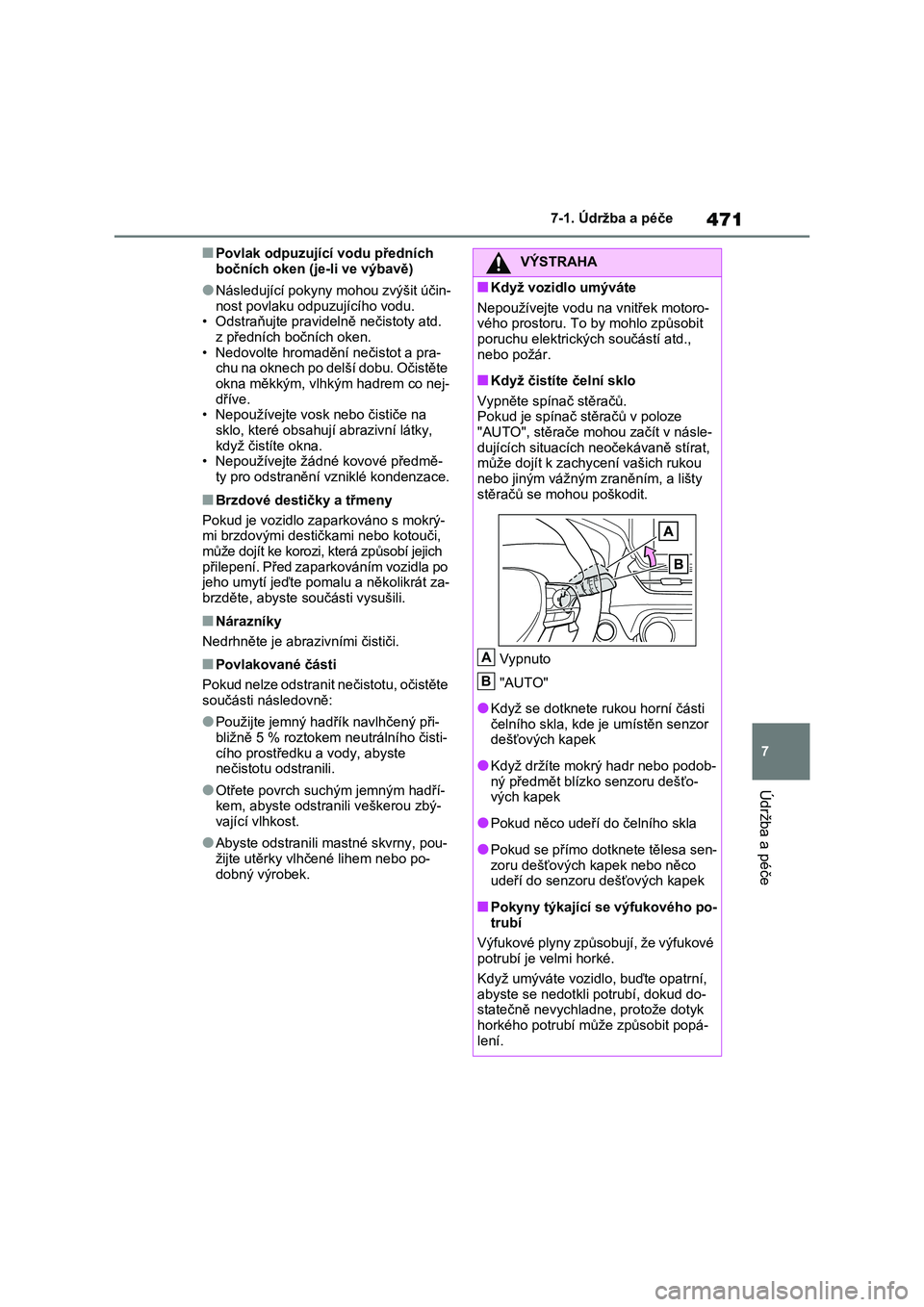

471
7
7-1. Údržba a péče
Údržba a péče
■Povlak odpuzující vodu předních
bočních oken (je-li ve výbavě)
●Následující pokyny mohou zvýšit účin-
nost povlaku odpuzujícího vodu. • Odstraňujte pravidelně nečistoty atd.
z předních bočních oken.
• Nedovolte hromadění nečistot a pra- chu na oknech po delší dobu. Očistěte
okna měkkým, vlhkým hadrem co nej-
dříve. • Nepoužívejte vosk nebo čističe na
sklo, které obsahují abrazivní látky,
když čistíte okna. • Nepoužívejte žádné kovové předmě-
ty pro odstranění vzniklé kondenzace.
■Brzdové destičky a třmeny
Pokud je vozidlo z aparkováno s mokrý- mi brzdovými destičkami nebo kotouči,
může dojít ke korozi, která způsobí jejich
přilepení. Před zaparkováním vozidla po jeho umytí jeďte pomalu a několikrát za-
brzděte, abyste so učásti vysušili.
■Nárazníky
Nedrhněte je abrazivními čističi.
■Povlakované části
Pokud nelze odstranit nečistotu, očistěte
součásti následovně:
●Použijte jemný hadřík navlhčený při-
bližně 5 % roztokem neutrálního čisti-
cího prostředku a vody, abyste nečistotu od stranili.
●Otřete povrch suchým jemným hadří- kem, abyste odstra nili veškerou zbý-
vající vlhkost.
●Abyste odstranili mastné skvrny, pou-
žijte utěrky vlhčené lihem nebo po-
dobný výrobek.
VÝSTRAHA
■Když vozidlo umýváte
Nepoužívejte vodu na vnitřek motoro-
vého prostoru. To by mohlo způsobit poruchu elektrick ých součástí atd.,
nebo požár.
■Když čistíte čelní sklo
Vypněte spínač stěračů.
Pokud je spínač stěračů v poloze
"AUTO", stěrače mohou začít v násle- dujících situacích neočekávaně stírat,
může dojít k zachycení vašich rukou
nebo jiným vážným zraněním, a lišty stěračů se mohou poškodit.
Vypnuto
"AUTO"
●Když se dotknete ru kou horní části
čelního skla, kde je umístěn senzor dešťových kapek
●Když držíte mokrý hadr nebo podob-ný předmět blízko senzoru dešťo-
vých kapek
●Pokud něco udeří do čelního skla
●Pokud se přímo dotknete tělesa sen- zoru dešťových kapek nebo něco
udeří do senzoru dešťových kapek
■Pokyny týkající se výfukového po-
trubí
Výfukové plyny způsobují, že výfukové potrubí je velmi horké.
Když umýváte vozidlo, buďte opatrní,
abyste se nedotkli potrubí, dokud do- statečně nevychladne, protože dotyk
horkého potrubí může způsobit popá-
lení.
A
B

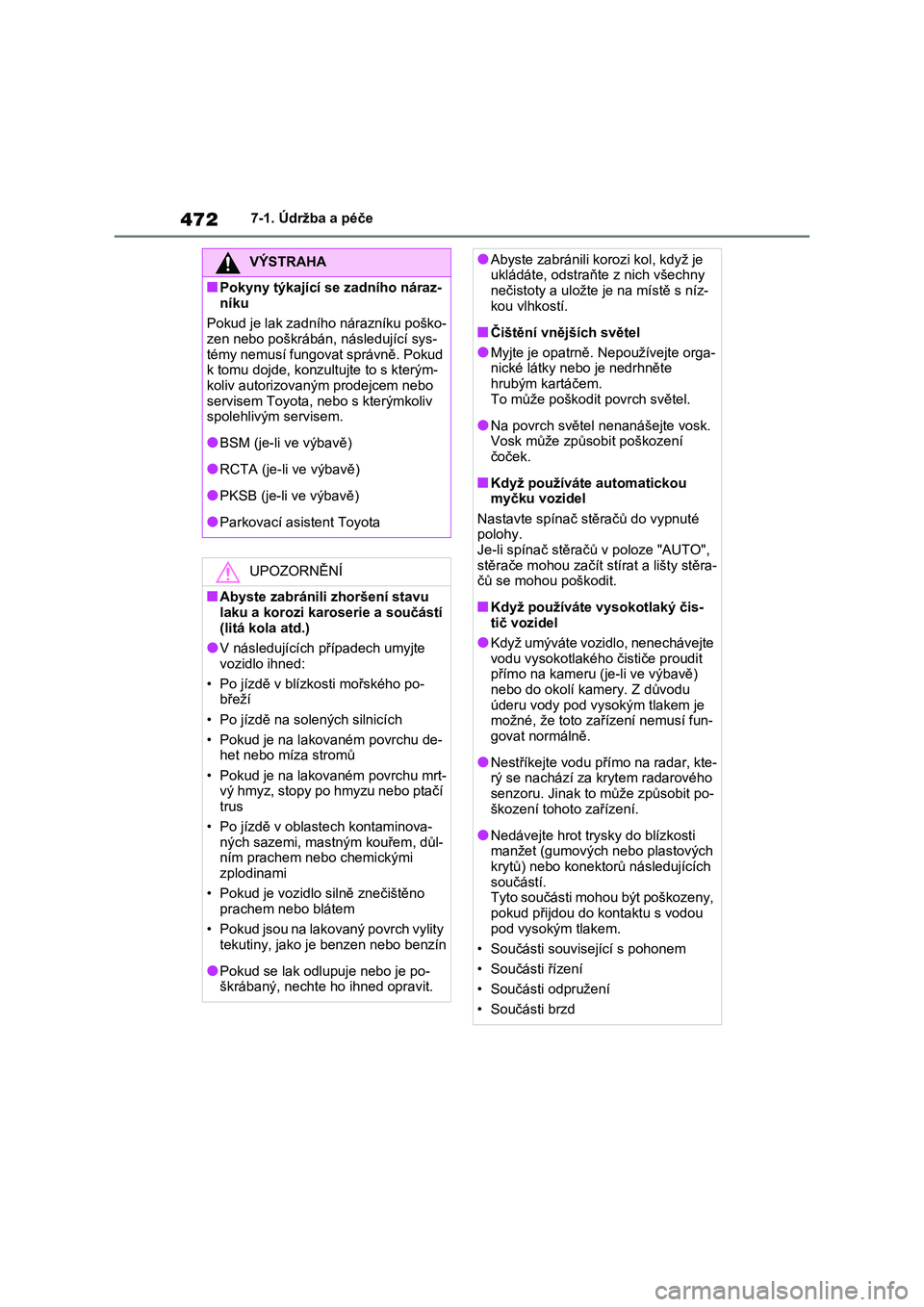

4727-1. Údržba a péče
VÝSTRAHA
■Pokyny týkající se zadního náraz-
níku
Pokud je lak zadního nárazníku poško- zen nebo poškrábán, následující sys-
témy nemusí fungovat správně. Pokud
k tomu dojde, konzult ujte to s kterým- koliv autorizovaný m prodejcem nebo
servisem Toyota, nebo s kterýmkoliv
spolehlivým servisem.
●BSM (je-li ve výbavě)
●RCTA (je-li ve výbavě)
●PKSB (je-li ve výbavě)
●Parkovací asistent Toyota
UPOZORNĚNÍ
■Abyste zabránili zhoršení stavu
laku a korozi karoserie a součástí (litá kola atd.)
●V následujících případech umyjte
vozidlo ihned:
• Po jízdě v blízkosti mořského po- břeží
• Po jízdě na solených silnicích
• Pokud je na lako vaném povrchu de- het nebo míza stromů
• Pokud je na lakovaném povrchu mrt-
vý hmyz, stopy po hmyzu nebo ptačí trus
• Po jízdě v oblaste ch kontaminova-
ných sazemi, mastným kouřem, důl- ním prachem nebo chemickými
zplodinami
• Pokud je vozidlo silně znečištěno prachem nebo blátem
• Pokud jsou na lakovaný povrch vylity
tekutiny, jako je benzen nebo benzín
●Pokud se lak odlupuje nebo je po-
škrábaný, nechte ho ihned opravit.
●Abyste zabránili korozi kol, když je ukládáte, odstraňte z nich všechny
nečistoty a uložte je na místě s níz-
kou vlhkostí.
■Čištění vněj ších světel
●Myjte je opatrně. Nepoužívejte orga- nické látky nebo je nedrhněte
hrubým kartáčem.
To může poškodit povrch světel.
●Na povrch světel nenanášejte vosk.
Vosk může způsobit poškození čoček.
■Když používáte automatickou myčku vozidel
Nastavte spínač stěračů do vypnuté
polohy. Je-li spínač stěračů v poloze "AUTO",
stěrače mohou začít s tírat a lišty stěra-
čů se mohou poškodit.
■Když používáte vysokotlaký čis-
tič vozidel
●Když umýváte vozidlo, nenechávejte
vodu vysokotlakého č ističe proudit
přímo na kameru (je -li ve výbavě) nebo do okolí kamery. Z důvodu
úderu vody pod vysokým tlakem je
možné, že toto zařízení nemusí fun- govat normálně.
●Nestříkejte vodu přímo na radar, kte-rý se nachází za krytem radarového
senzoru. Jinak to může způsobit po-
škození tohoto zařízení.
●Nedávejte hrot t rysky do blízkosti
manžet (gumových nebo plastových krytů) nebo konektorů následujících
součástí.
Tyto součásti mohou být poškozeny, pokud přijdou do kontaktu s vodou
pod vysokým tlakem.
• Součásti související s pohonem
• Součásti řízení
• Součásti odpružení
• Součásti brzd

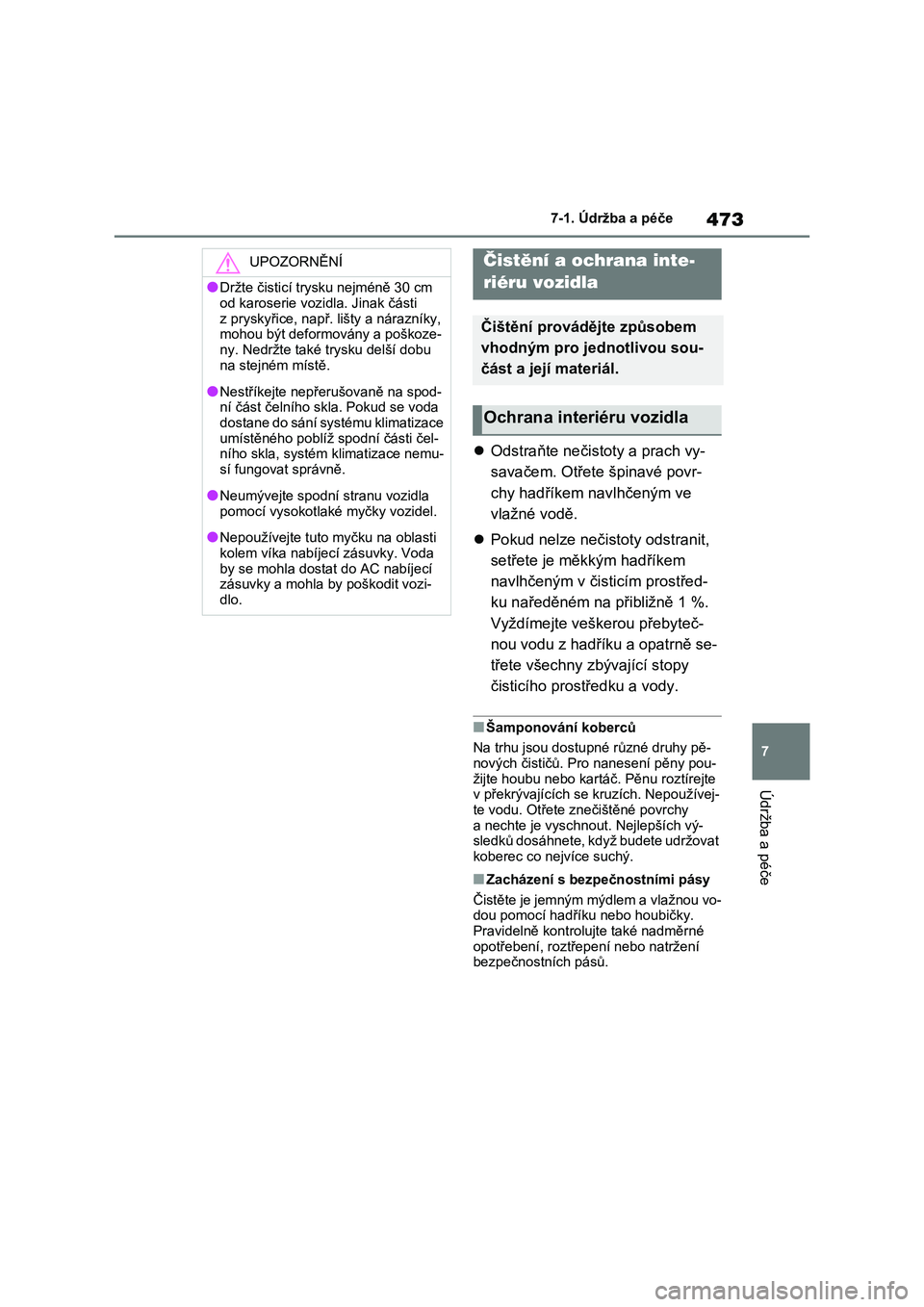

473
7
7-1. Údržba a péče
Údržba a péče
 Odstraňte nečistoty a prach vy-
savačem. Otřete špinavé povr-
chy hadříkem navlhčeným ve
vlažné vodě.
 Pokud nelze nečistoty odstranit,
setřete je měkkým hadříkem
navlhčeným v čisticím prostřed-
ku naředěném na přibližně 1 %.
Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zbývající stopy
čisticího prostředku a vody.
■Šamponování koberců
Na trhu jsou dostu pné různé druhy pě-
nových čističů. Pro nanesení pěny pou-
žijte houbu nebo kartáč . Pěnu roztírejte
v překrývajících se kruzích. Nepoužívej- te vodu. Otřete znečištěné povrchy
a nechte je vyschn out. Nejlepších vý-
sledků dosáhnete, když budete udržovat koberec co nejvíce suchý.
■Zacházení s bezpečnostními pásy
Čistěte je jemným mýdlem a vlažnou vo-
dou pomocí hadříku nebo houbičky. Pravidelně kontrolujte také nadměrné
opotřebení, roztřepení nebo natržení
bezpečnostních pásů.
UPOZORNĚNÍ
●Držte čisticí try sku nejméně 30 cm
od karoserie vozidla. Jinak části
z pryskyřice, např. li šty a nárazníky, mohou být deformovány a poškoze-
ny. Nedržte také trysku delší dobu
na stejném místě.
●Nestříkejte nepřer ušovaně na spod-
ní část čelního skla. Pokud se voda
dostane do sání systému klimatizace umístěného poblíž sp odní části čel-
ního skla, systém k limatizace nemu-
sí fungovat správně.
●Neumývejte spodní stranu vozidla
pomocí vysokotlak é myčky vozidel.
●Nepoužívejte tuto myčku na oblasti
kolem víka nabíjecí zásuvky. Voda by se mohla dostat do AC nabíjecí
zásuvky a mohla by poškodit vozi-
dlo.
Čistění a ochrana inte-
riéru vozidla
Čištění provádějte způsobem
vhodným pro jednotlivou sou-
část a její materiál.
Ochrana interiéru vozidla

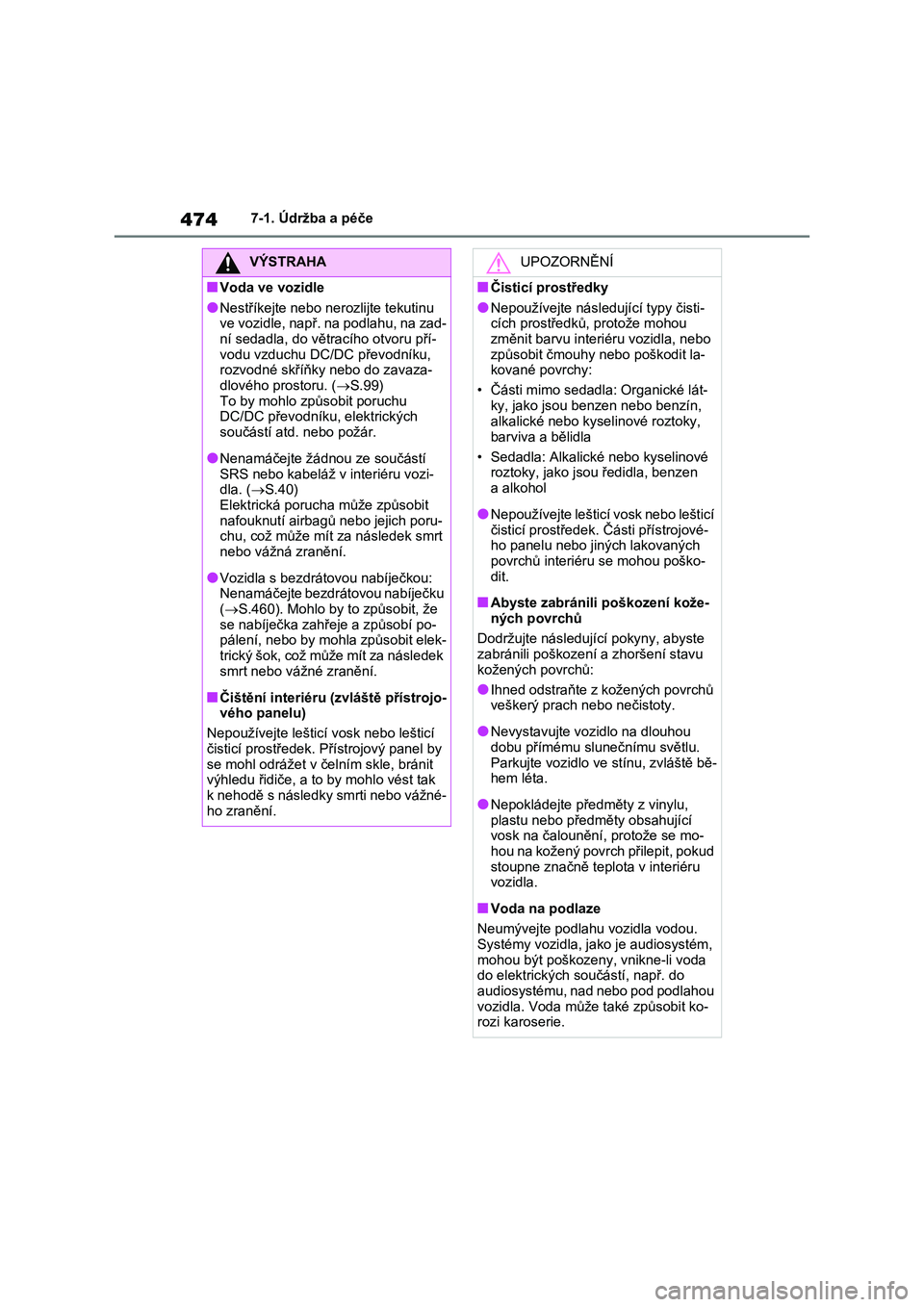

4747-1. Údržba a péče
VÝSTRAHA
■Voda ve vozidle
●Nestříkejte nebo nerozlijte tekutinu
ve vozidle, např. na podlahu, na zad- ní sedadla, do větracího otvoru pří-
vodu vzduchu DC/DC převodníku,
rozvodné skříňky nebo do zavaza- dlového prostoru. ( S.99)
To by mohlo způsobit poruchu
DC/DC převodníku, elektrických
součástí atd. nebo požár.
●Nenamáčejte žádnou ze součástí
SRS nebo kabeláž v interiéru vozi- dla. ( S.40)
Elektrická porucha může způsobit
nafouknutí airbagů nebo jejich poru- chu, což může mít za následek smrt
nebo vážná zranění.
●Vozidla s bezdrátovou nabíječkou:
Nenamáčejte bezdrátovou nabíječku
( S.460). Mohlo by to způsobit, že se nabíječka zahřej e a způsobí po-
pálení, nebo by mohla způsobit elek-
trický šok, což může mít za následek smrt nebo vážné zranění.
■Čištění interiéru (zvláště přístrojo-vého panelu)
Nepoužívejte lešticí vosk nebo lešticí
čisticí prostředek. Přístrojový panel by se mohl odrážet v čelním skle, bránit
výhledu řidiče, a to by mohlo vést tak
k nehodě s následky smrti nebo vážné- ho zranění.
UPOZORNĚNÍ
■Čisticí prostředky
●Nepoužívejte následující typy čisti-
cích prostředků, protože mohou změnit barvu interiéru vozidla, nebo
způsobit čmouhy nebo poškodit la-
kované povrchy:
• Části mimo sedadla: Organické lát-
ky, jako jsou benzen nebo benzín,
alkalické nebo kyselinové roztoky,
barviva a bělidla
• Sedadla: Alkalické nebo kyselinové
roztoky, jako jsou ředidla, benzen
a alkohol
●Nepoužívejte lešticí vosk nebo lešticí
čisticí prostředek. Části přístrojové- ho panelu nebo jiných lakovaných
povrchů interiéru se mohou poško-
dit.
■Abyste zabránili poškození kože-
ných povrchů
Dodržujte následující pokyny, abyste
zabránili poškození a zhoršení stavu
kožených povrchů:
●Ihned odstraňte z kožených povrchů
veškerý prach nebo nečistoty.
●Nevystavujte voz idlo na dlouhou
dobu přímému slunečnímu světlu.
Parkujte vozidlo ve stínu, zvláště bě- hem léta.
●Nepokládejte pře dměty z vinylu, plastu nebo předměty obsahující
vosk na čalounění, protože se mo-
hou na kožený povrch přilepit, pokud stoupne značně tepl ota v interiéru
vozidla.
■Voda na podlaze
Neumývejte podlahu vozidla vodou.
Systémy vozidla, jako je audiosystém, mohou být poškozeny, vnikne-li voda
do elektrických sou částí, např. do
audiosystému, nad nebo pod podlahou vozidla. Voda může také způsobit ko-
rozi karoserie.

475
7

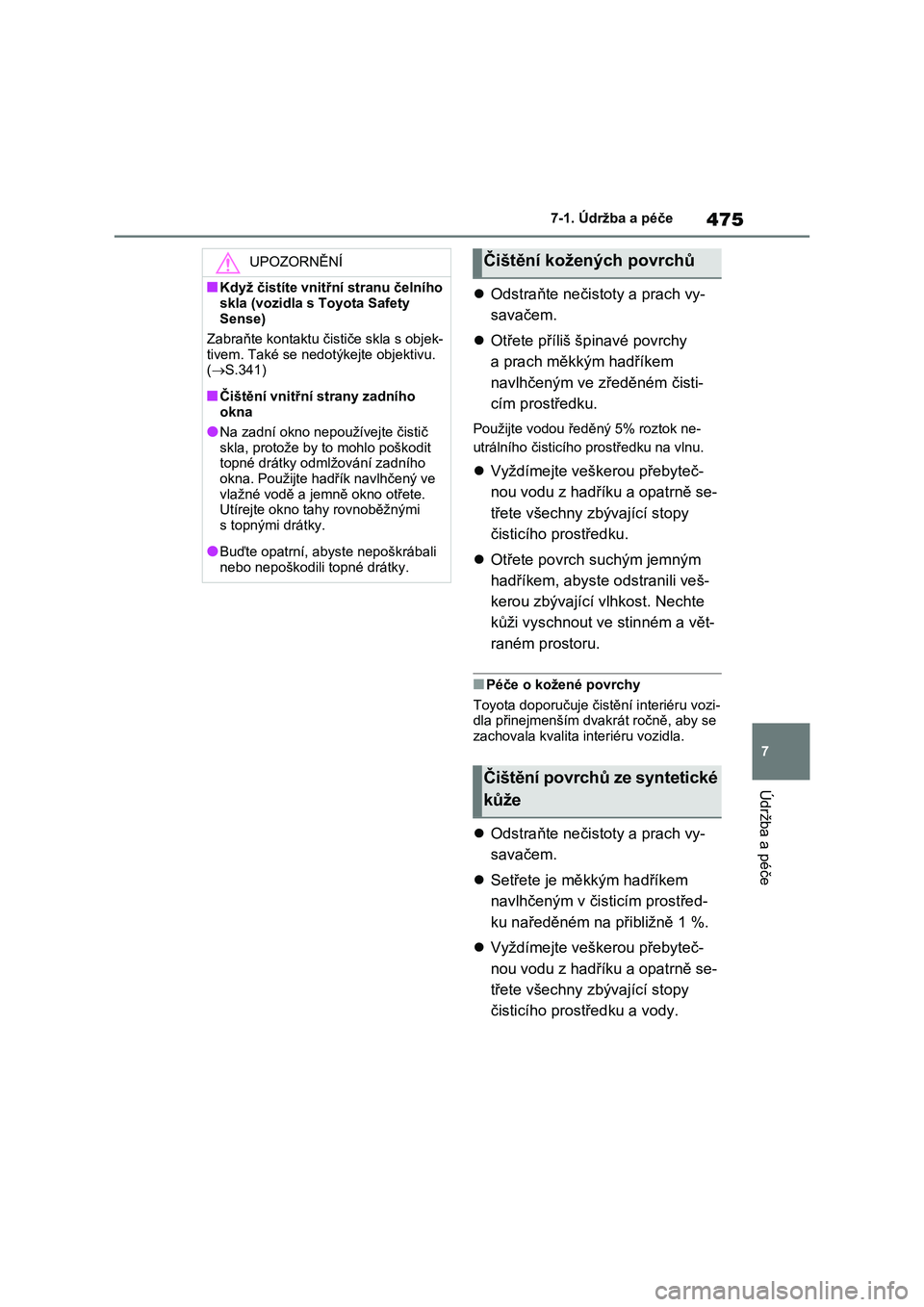

7-1. Údržba a péče
Údržba a péče
 Odstraňte nečistoty a prach vy-
savačem.
 Otřete příliš špinavé povrchy
a prach měkkým hadříkem
navlhčeným ve zředěném čisti-
cím prostředku.
Použijte vodou ředěný 5% roztok ne-
utrálního čisticího prostředku na vlnu.
 Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zbývající stopy
čisticího prostředku.
 Otřete povrch suchým jemným
hadříkem, abyste odstranili veš-
kerou zbývající vlhkost. Nechte
kůži vyschnout ve stinném a vět-
raném prostoru.
■Péče o kožené povrchy
Toyota doporučuje čistění interiéru vozi-
dla přinejmenším dvakrát ročně, aby se zachovala kvalita interiéru vozidla.
 Odstraňte nečistoty a prach vy-
savačem.
 Setřete je měkkým hadříkem
navlhčeným v čisticím prostřed-
ku naředěném na přibližně 1 %.
 Vyždímejte veškerou přebyteč-
nou vodu z hadříku a opatrně se-
třete všechny zbývající stopy
čisticího prostředku a vody.
UPOZORNĚNÍ
■Když čistíte vnitř ní stranu čelního
skla (vozidla s Toyota Safety
Sense)
Zabraňte kontaktu čističe skla s objek-
tivem. Také se nedot ýkejte objektivu.
( S.341)
■Čištění vnitřní strany zadního
okna
●Na zadní okno nepoužívejte čistič skla, protože by to mohlo poškodit
topné drátky odmlžování zadního
okna. Použijte hadř ík navlhčený ve vlažné vodě a jem ně okno otřete.
Utírejte okno tahy rovnoběžnými
s topnými drátky.
●Buďte opatrní, abyste nepoškrábali
nebo nepoškodili topné drátky.
Čištění kožených povrchů
Čištění povrchů ze syntetické
kůže

4767-2. Údržba

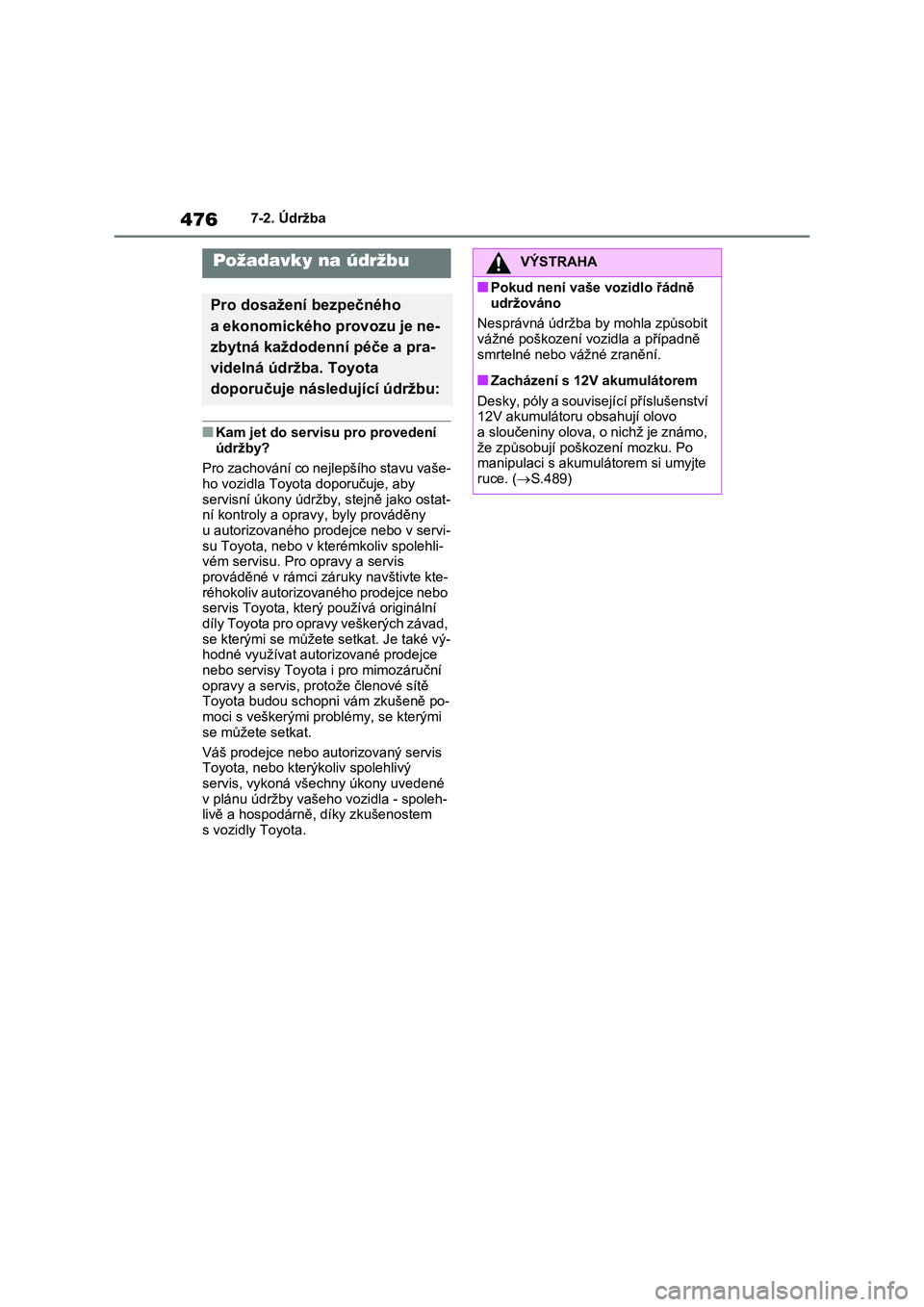

7-2.Údržba
■Kam jet do servisu pro provedení
údržby?
Pro zachování co nejlepšího stavu vaše-
ho vozidla Toyota doporučuje, aby
servisní úkony údržby, stejně jako ostat- ní kontroly a opravy, byly prováděny
u autorizovaného prodejce nebo v servi-
su Toyota, nebo v kterémkoliv spolehli- vém servisu. Pro opravy a servis
prováděné v rámci záruky navštivte kte-
réhokoliv autorizovaného prodejce nebo servis Toyota, který používá originální
díly Toyota pro opravy veškerých závad,
se kterými se můžete setkat. Je také vý- hodné využívat autor izované prodejce
nebo servisy Toyota i pro mimozáruční
opravy a servis, prot ože členové sítě Toyota budou schopni vám zkušeně po-
moci s veškerými problémy, se kterými
se můžete setkat.
Váš prodejce nebo autorizovaný servis
Toyota, nebo kter ýkoliv spolehlivý
servis, vykoná všechny úkony uvedené
v plánu údržby vaše ho vozidla - spoleh- livě a hospodárně, díky zkušenostem
s vozidly Toyota.
Požadavky na údržbu
Pro dosažení bezpečného
a ekonomického provozu je ne-
zbytná každodenní péče a pra-
videlná údržba. Toyota
doporučuje následující údržbu:
VÝSTRAHA
■Pokud není vaše vozidlo řádně
udržováno
Nesprávná údržba by mohla způsobit vážné poškození vozidla a případně
smrtelné nebo vážné zranění.
■Zacházení s 12V akumulátorem
Desky, póly a související příslušenství
12V akumulátoru obsahují olovo
a sloučeniny olova, o nichž je známo, že způsobují poškození mozku. Po
manipulaci s akumulátorem si umyjte
ruce. ( S.489)

477
7
7-2. Údržba
Údržba a péče

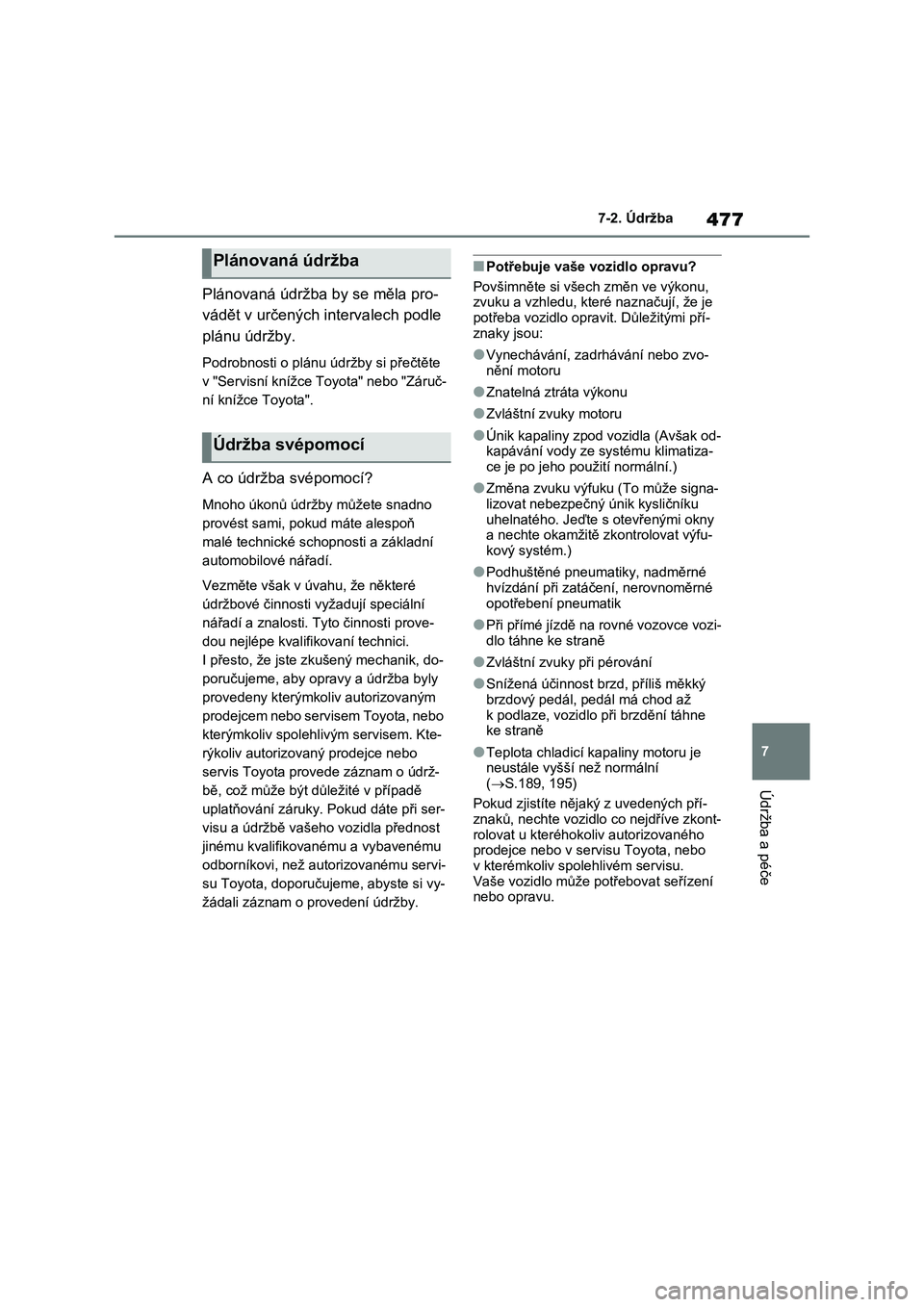

Plánovaná údržba by se měla pro-
vádět v určených intervalech podle
plánu údržby.
Podrobnosti o plánu údržby si přečtěte
v "Servisní knížce Toyota" nebo "Záruč-
ní knížce Toyota".
A co údržba svépomocí?
Mnoho úkonů údržby můžete snadno
provést sami, pokud máte alespoň
malé technické schopnosti a základní
automobilové nářadí.
Vezměte však v úv ahu, že některé
údržbové činnosti vyžadují speciální
nářadí a znalosti. Tyto činnosti prove-
dou nejlépe kvalifikovaní technici.
I přesto, že jste zkušený mechanik, do-
poručujeme, aby opravy a údržba byly
provedeny kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem. Kte-
rýkoliv autorizovaný prodejce nebo
servis Toyota prov ede záznam o údrž-
bě, což může být důležité v případě
uplatňování záruky. Pokud dáte při ser-
visu a údržbě vašeho vozidla přednost
jinému kvalifikovanému a vybavenému
odborníkovi, než autorizovanému servi-
su Toyota, doporuču jeme, abyste si vy-
žádali záznam o provedení údržby.
■Potřebuje vaše vozidlo opravu?
Povšimněte si všech změn ve výkonu,
zvuku a vzhledu, které naznačují, že je
potřeba vozidlo opravit. Důležitými pří- znaky jsou:
●Vynechávání, zadr hávání nebo zvo- nění motoru
●Znatelná ztráta výkonu
●Zvláštní zvuky motoru
●Únik kapaliny zpod vozidla (Avšak od-
kapávání vody ze systému klimatiza-
ce je po jeho použití normální.)
●Změna zvuku výfuku (To může signa-
lizovat nebezpečný únik kysličníku uhelnatého. Jeďte s otevřenými okny
a nechte okamžitě zkontrolovat výfu-
kový systém.)
●Podhuštěné pneumatiky, nadměrné
hvízdání při zatáčení, nerovnoměrné opotřebení pneumatik
●Při přímé jízdě na rovné vozovce vozi-dlo táhne ke straně
●Zvláštní zvuky při pérování
●Snížená účinnost brzd, příliš měkký
brzdový pedál, pedá l má chod až k podlaze, vozidlo při brzdění táhne
ke straně
●Teplota chladicí k apaliny motoru je
neustále vyšší než normální
( S.189, 195)
Pokud zjistíte nějak ý z uvedených pří- znaků, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Vaše vozidlo může potřebovat seřízení
nebo opravu.
Plánovaná údržba
Údržba svépomocí

4787-3. Údržba svépomocí

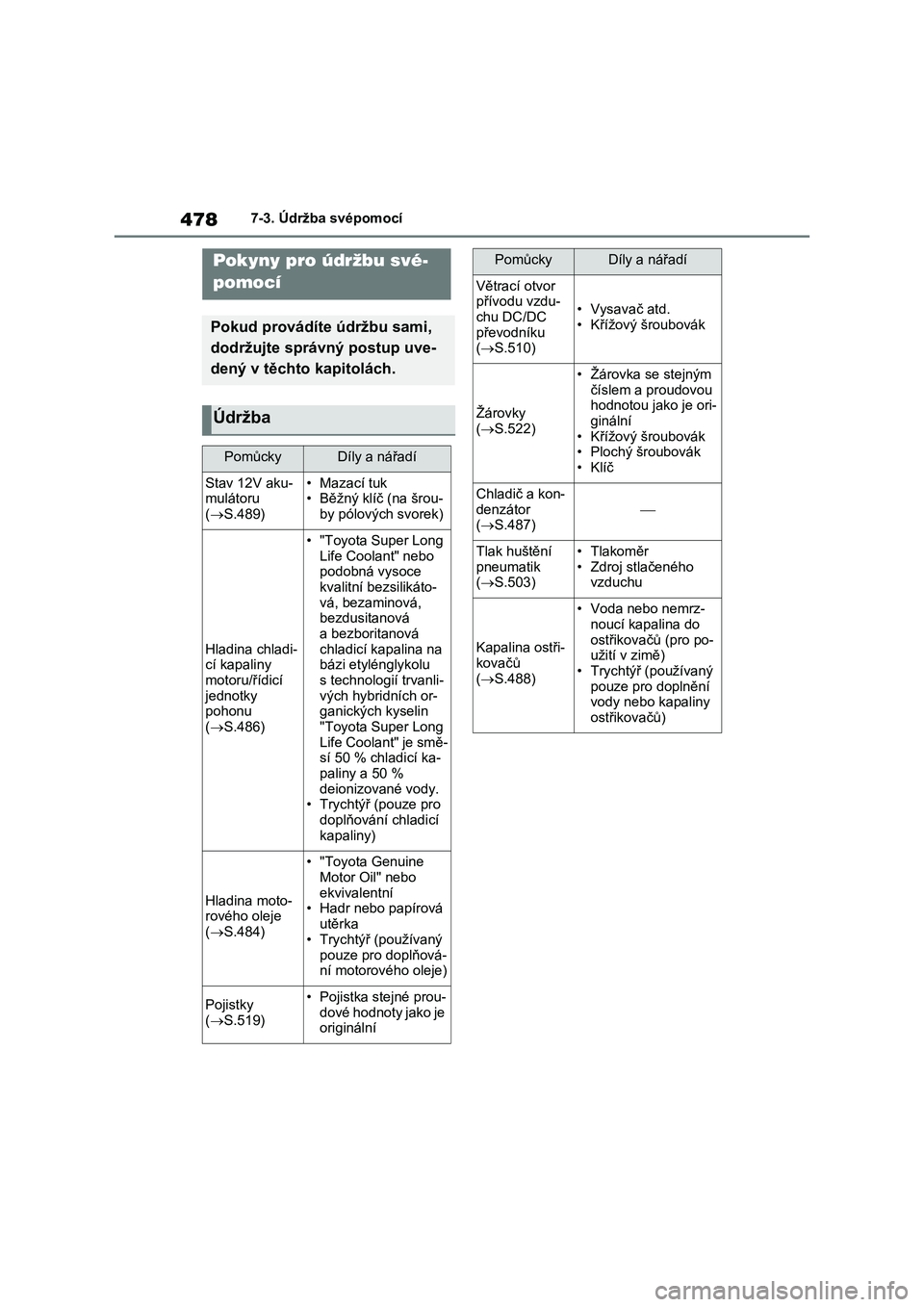

7-3.Údržba svépomocí
Pokyny pro údržbu své-
pomocí
Pokud provádíte údržbu sami,
dodržujte správný postup uve-
dený v těchto kapitolách.
Údržba
PomůckyDíly a nářadí
Stav 12V aku-
mulátoru
(S.489)• Mazací tuk
• Běžný klíč (na šrou-
by pólových svorek)
Hladina chladi-
cí kapaliny
motoru/řídicí
jednotky
pohonu
(S.486)
• "Toyota Super Long
Life Coolant" nebo
podobná vysoce
kvalitní bezsilikáto-
vá, bezaminová,
bezdusitanová
a bezboritanová
chladicí kapalina na
bázi etylénglykolu
s technologií trvanli-
vých hybridních or-
ganických kyselin
"Toyota Super Long
Life Coolant" je smě-
sí 50 % chladicí ka-
paliny a 50 %
deionizované vody.
• Trychtýř (pouze pro
doplňování chladicí
kapaliny)
Hladina moto-
rového oleje
(S.484)
• "Toyota Genuine
Motor Oil" nebo
ekvivalentní
• Hadr nebo papírová
utěrka
• Trychtýř (používaný
pouze pro doplňová-
ní motorového oleje)
Pojistky
(S.519)• Pojistka stejné prou-
dové hodnoty jako je
originální
Větrací otvor
přívodu vzdu-
chu DC/DC
převodníku
(S.510)
• Vysavač atd.
• Křížový šroubovák
Žárovky
(S.522)
• Žárovka se stejným
číslem a proudovou
hodnotou jako je ori-
ginální
• Křížový šroubovák
• Plochý šroubovák
•Klíč
Chladič a kon-
denzátor
(S.487)

Tlak huštění
pneumatik
(S.503)•Tlakoměr
• Zdroj stlačeného
vzduchu
Kapalina ostři-
kovačů
(S.488)
• Voda nebo nemrz-
noucí kapalina do
ostřikovačů (pro po-
užití v zimě)
• Trychtýř (používaný
pouze pro doplnění
vody nebo kapaliny
ostřikovačů)
PomůckyDíly a nářadí
