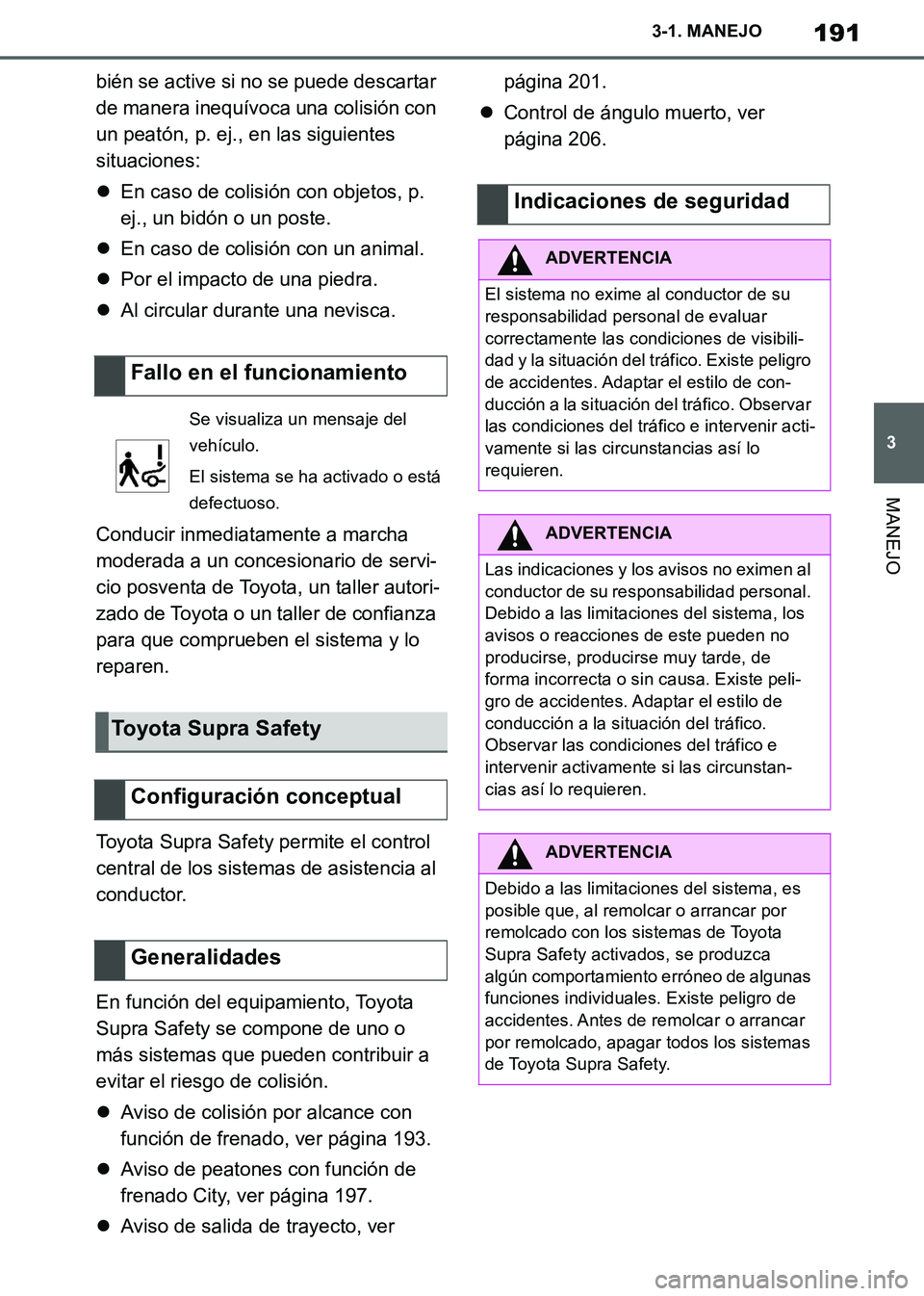

TOYOTA SUPRA 2019 Manuale de Empleo (in Spanish)

191
3
Supra Owner's Manual_ES
3-1. MANEJO
MANEJO
bién se active si no se puede descartar
de manera inequívoca una colisión con
un peatón, p. ej., en las siguientes
situaciones:
En caso de colisión con objetos, p.
ej., un bidón o un poste.
En caso de colisión con un animal.
Por el impacto de una piedra.
Al circular durante una nevisca.
Conducir inmediatamente a marcha
moderada a un concesionario de servi-
cio posventa de Toyota, un taller autori-
zado de Toyota o un taller de confianza
para que comprueben el sistema y lo
reparen.
Toyota Supra Safety permite el control
central de los sistemas de asistencia al
conductor.
En función del equipamiento, Toyota
Supra Safety se compone de uno o
más sistemas que pueden contribuir a
evitar el riesgo de colisión.
Aviso de colisión por alcance con
función de frenado, ver página 193.
Aviso de peatones con función de
frenado City, ver página 197.
Aviso de salida de trayecto, ver página 201.
Control de ángulo muerto, ver
página 206.
Fallo en el funcionamiento
Se visualiza un mensaje del
vehículo.
El sistema se ha activado o está
defectuoso.
Toyota Supra Safety
Configuración conceptual
Generalidades
Indicaciones de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente las condiciones de visibili-
dad y la situación del tráfico. Existe peligro
de accidentes. Adaptar el estilo de con-
ducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir acti-
vamente si las circunstancias así lo
requieren.
ADVERTENCIA
Las indicaciones y los avisos no eximen al
conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los
avisos o reacciones de este pueden no
producirse, producirse muy tarde, de
forma incorrecta o sin causa. Existe peli-
gro de accidentes. Adaptar el estilo de
conducción a la situación del tráfico.
Observar las condiciones del tráfico e
intervenir activamente si las circunstan-
cias así lo requieren.
ADVERTENCIA
Debido a las limitaciones del sistema, es
posible que, al remolcar o arrancar por
remolcado con los sistemas de Toyota
Supra Safety activados, se produzca
algún comportamiento erróneo de algunas
funciones individuales. Existe peligro de
accidentes. Antes de remolcar o arrancar
por remolcado, apagar todos los sistemas
de Toyota Supra Safety.
Supra_OM_Spanish_OM99T08S.book 191 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

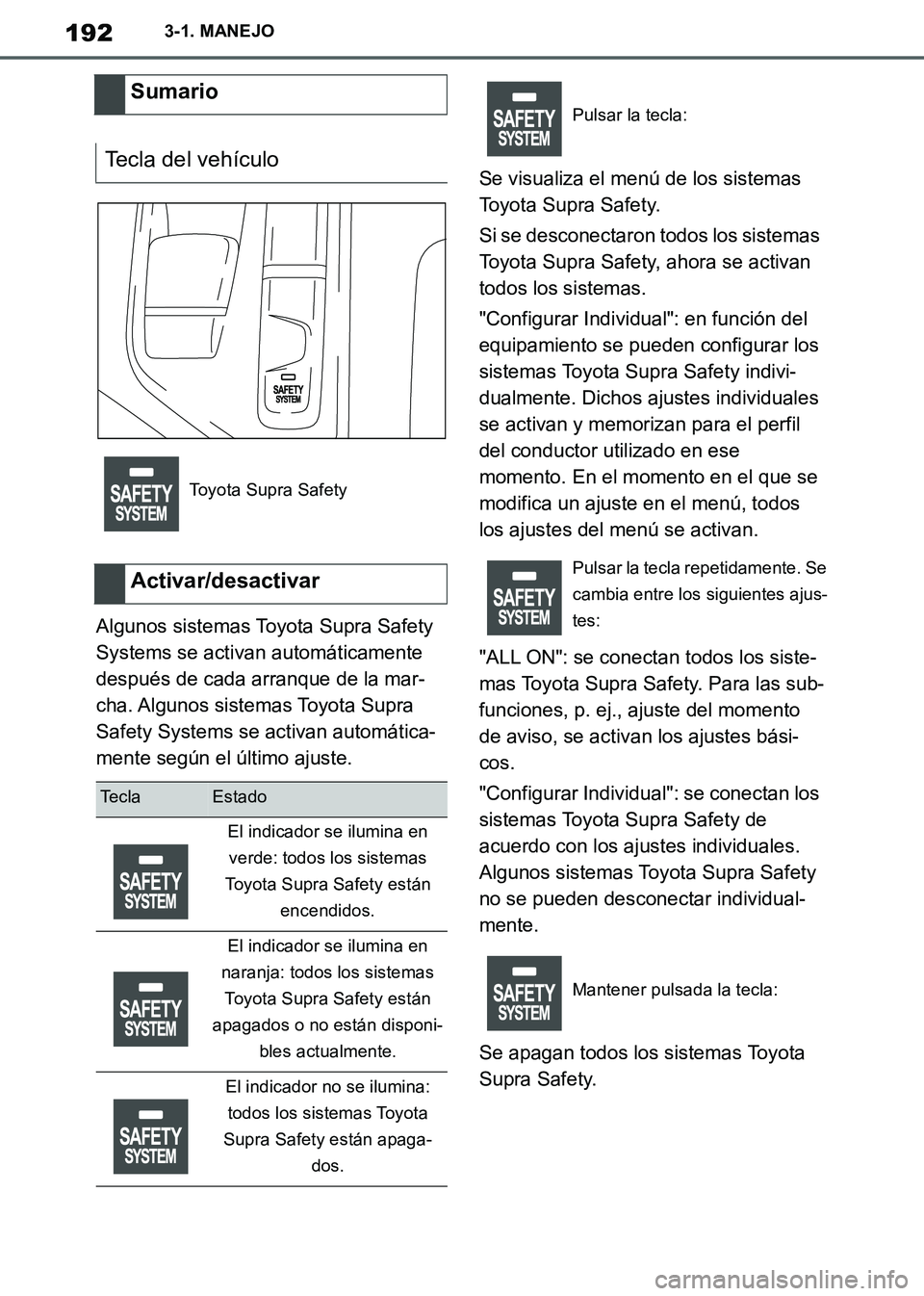

192
Supra Owner's Manual_ES
3-1. MANEJO
Algunos sistemas Toyota Supra Safety
Systems se activan automáticamente
después de cada arranque de la mar-
cha. Algunos sistemas Toyota Supra
Safety Systems se activan automática-
mente según el último ajuste.Se visualiza el menú de los sistemas
Toyota Supra Safety.
Si se desconectaron todos los sistemas
Toyota Supra Safety, ahora se activan
todos los sistemas.
"Configurar Individual": en función del
equipamiento se pueden configurar los
sistemas Toyota Supra Safety indivi-
dualmente. Dichos ajustes individuales
se activan y memorizan para el perfil
del conductor utilizado en ese
momento. En el momento en el que se
modifica un ajuste en el menú, todos
los ajustes del menú se activan.
"ALL ON": se conectan todos los siste-
mas Toyota Supra Safety. Para las sub-
funciones, p. ej., ajuste del momento
de aviso, se activan los ajustes bási-
cos.
"Configurar Individual": se conectan los
sistemas Toyota Supra Safety de
acuerdo con los ajustes individuales.
Algunos sistemas Toyota Supra Safety
no se pueden desconectar individual-
mente.
Se apagan todos los sistemas Toyota
Supra Safety.
Sumario
Tecla del vehículo
Toyota Supra Safety
Activar/desactivar
Te c l aEstado
El indicador se ilumina en
verde: todos los sistemas
Toyota Supra Safety están
encendidos.
El indicador se ilumina en
naranja: todos los sistemas
Toyota Supra Safety están
apagados o no están disponi-
bles actualmente.
El indicador no se ilumina:
todos los sistemas Toyota
Supra Safety están apaga-
dos.
Pulsar la tecla:
Pulsar la tecla repetidamente. Se
cambia entre los siguientes ajus-
tes:
Mantener pulsada la tecla:
Supra_OM_Spanish_OM99T08S.book 192 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

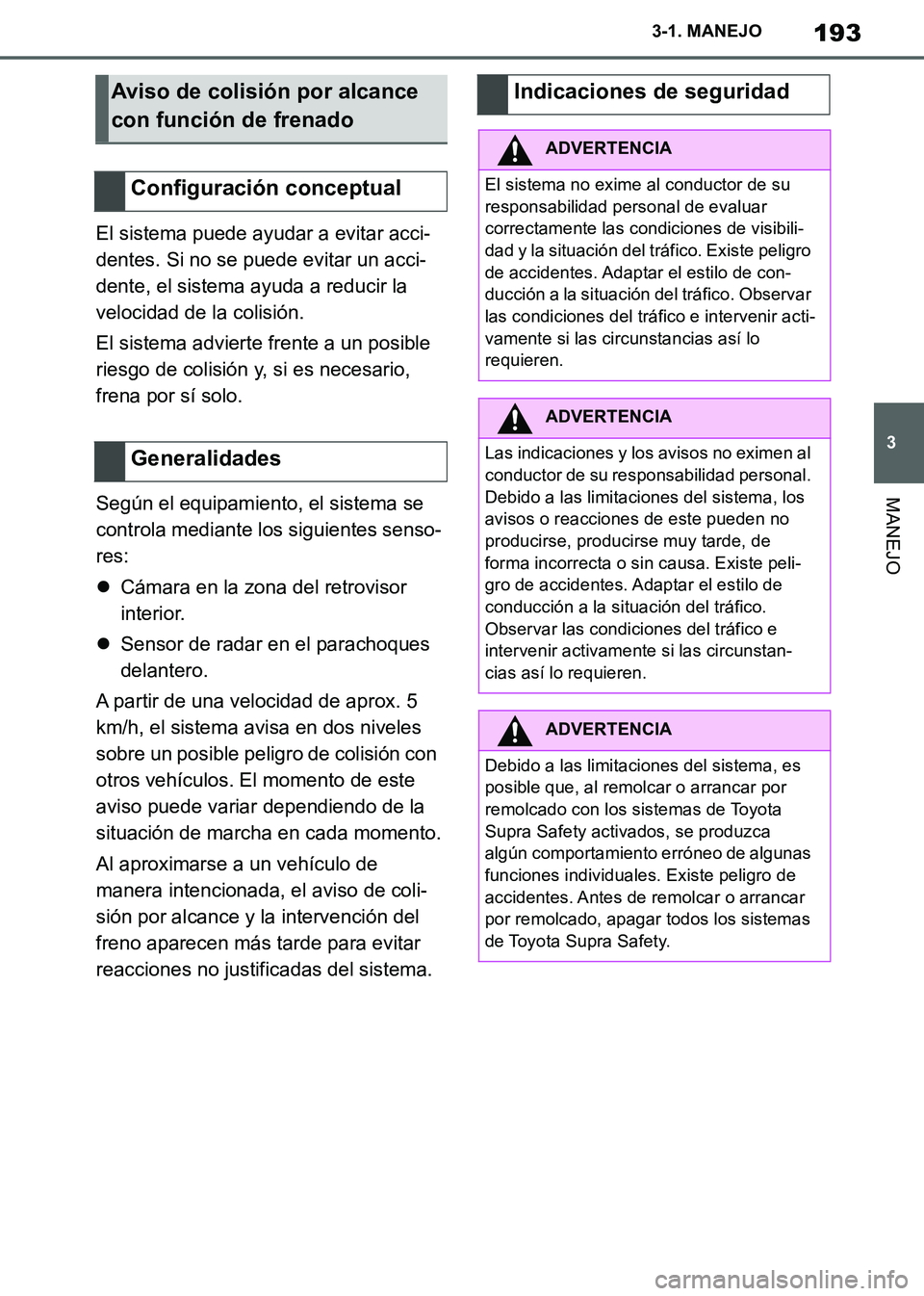

193
3
Supra Owner's Manual_ES
3-1. MANEJO
MANEJO
El sistema puede ayudar a evitar acci-
dentes. Si no se puede evitar un acci-
dente, el sistema ayuda a reducir la
velocidad de la colisión.
El sistema advierte frente a un posible
riesgo de colisión y, si es necesario,
frena por sí solo.
Según el equipamiento, el sistema se
controla mediante los siguientes senso-
res:
Cámara en la zona del retrovisor
interior.
Sensor de radar en el parachoques
delantero.
A partir de una velocidad de aprox. 5
km/h, el sistema avisa en dos niveles
sobre un posible peligro de colisión con
otros vehículos. El momento de este
aviso puede variar dependiendo de la
situación de marcha en cada momento.
Al aproximarse a un vehículo de
manera intencionada, el aviso de coli-
sión por alcance y la intervención del
freno aparecen más tarde para evitar
reacciones no justificadas del sistema.
Aviso de colisión por alcance
con función de frenado
Configuración conceptual
GeneralidadesIndicaciones de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente las condiciones de visibili-
dad y la situación del tráfico. Existe peligro
de accidentes. Adaptar el estilo de con-
ducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir acti-
vamente si las circunstancias así lo
requieren.
ADVERTENCIA
Las indicaciones y los avisos no eximen al
conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los
avisos o reacciones de este pueden no
producirse, producirse muy tarde, de
forma incorrecta o sin causa. Existe peli-
gro de accidentes. Adaptar el estilo de
conducción a la situación del tráfico.
Observar las condiciones del tráfico e
intervenir activamente si las circunstan-
cias así lo requieren.
ADVERTENCIA
Debido a las limitaciones del sistema, es
posible que, al remolcar o arrancar por
remolcado con los sistemas de Toyota
Supra Safety activados, se produzca
algún comportamiento erróneo de algunas
funciones individuales. Existe peligro de
accidentes. Antes de remolcar o arrancar
por remolcado, apagar todos los sistemas
de Toyota Supra Safety.
Supra_OM_Spanish_OM99T08S.book 193 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

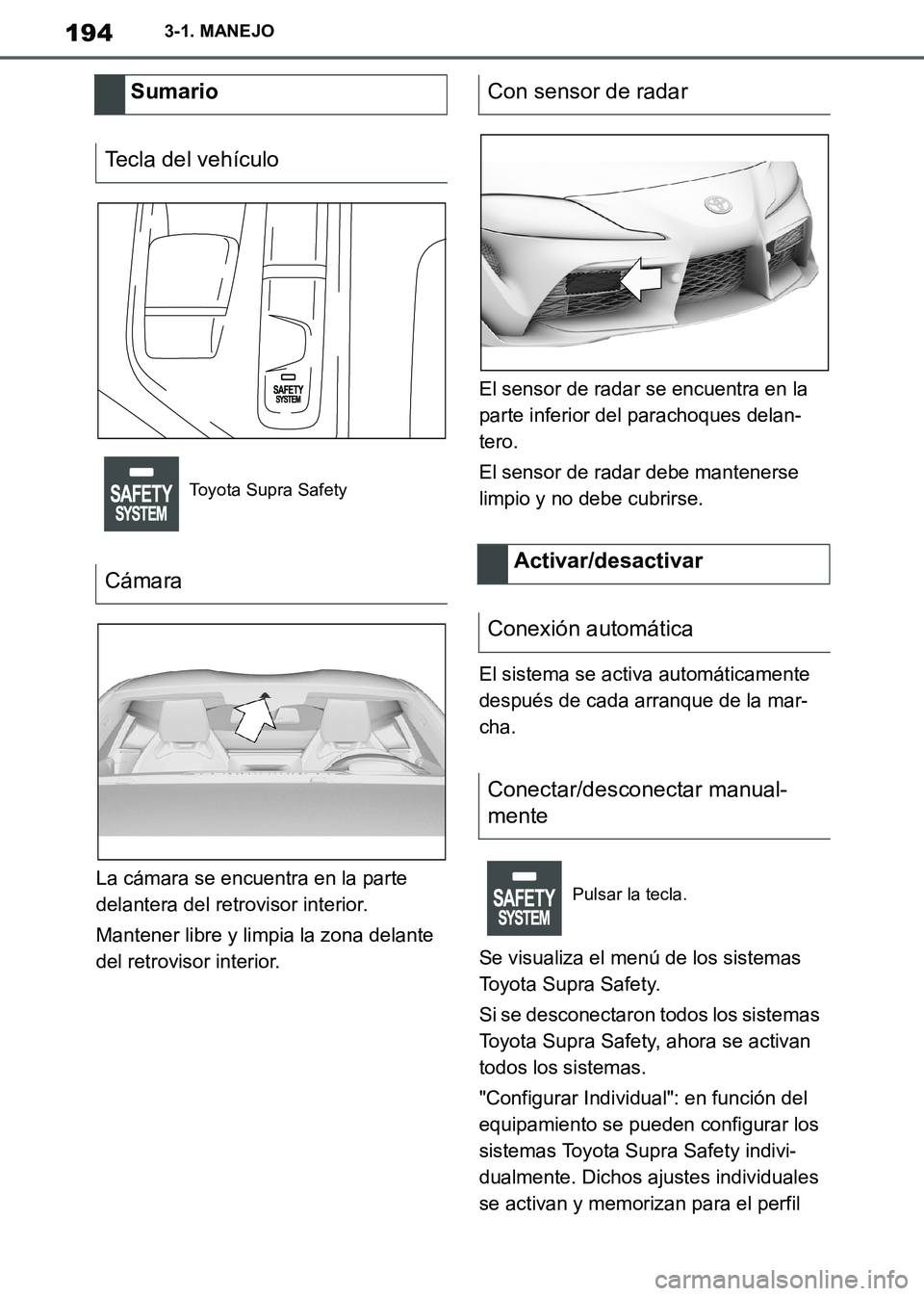

194
Supra Owner's Manual_ES
3-1. MANEJO
La cámara se encuentra en la parte
delantera del retrovisor interior.
Mantener libre y limpia la zona delante
del retrovisor interior.El sensor de radar se encuentra en la
parte inferior del parachoques delan-
tero.
El sensor de radar debe mantenerse
limpio y no debe cubrirse.
El sistema se activa automáticamente
después de cada arranque de la mar-
cha.
Se visualiza el menú de los sistemas
Toyota Supra Safety.
Si se desconectaron todos los sistemas
Toyota Supra Safety, ahora se activan
todos los sistemas.
"Configurar Individual": en función del
equipamiento se pueden configurar los
sistemas Toyota Supra Safety indivi-
dualmente. Dichos ajustes individuales
se activan y memorizan para el perfil
Sumario
Tecla del vehículo
Toyota Supra Safety
Cámara
Con sensor de radar
Activar/desactivar
Conexión automática
Conectar/desconectar manual-
mente
Pulsar la tecla.
Supra_OM_Spanish_OM99T08S.book 194 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

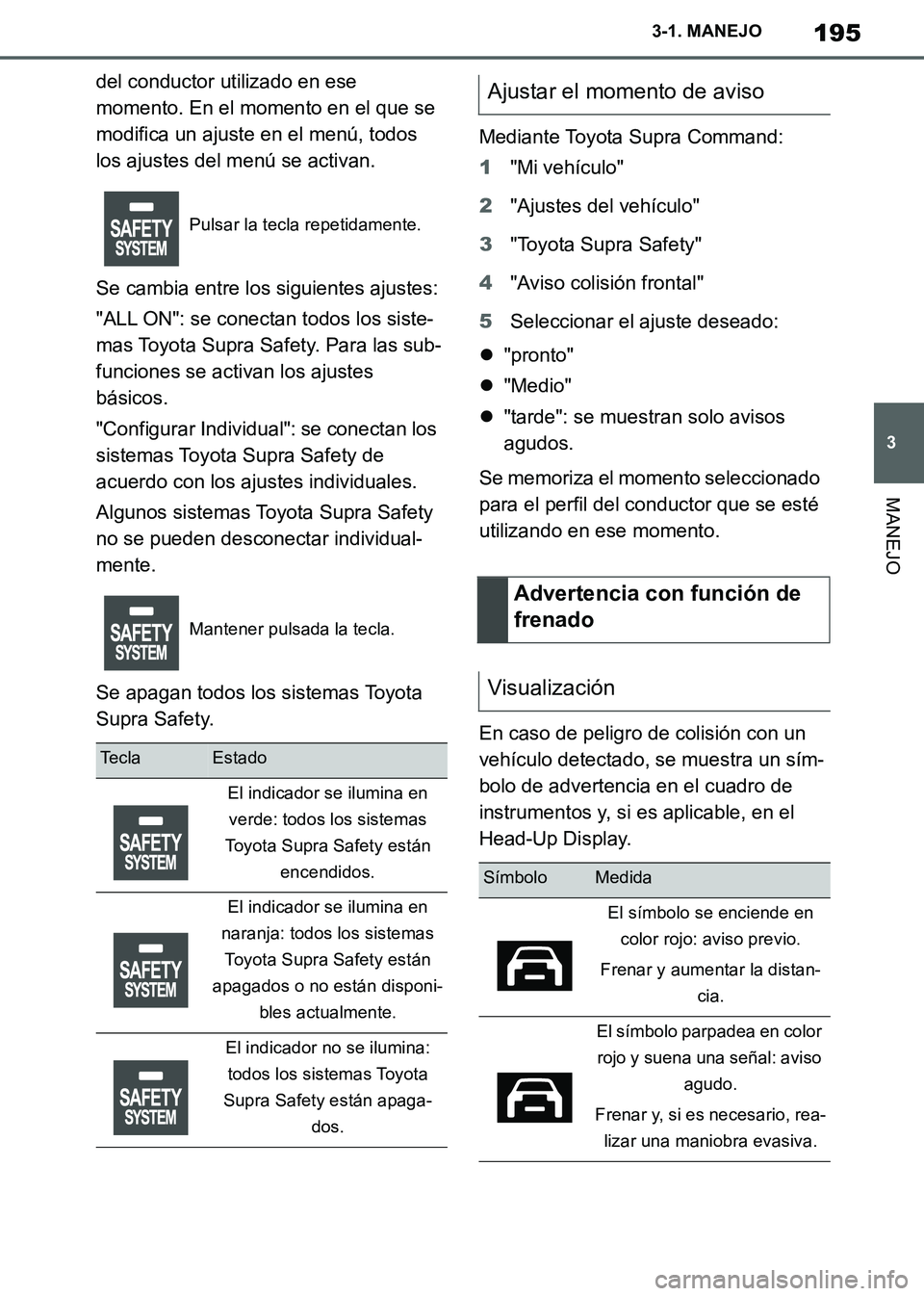

195
3
Supra Owner's Manual_ES
3-1. MANEJO
MANEJO
del conductor utilizado en ese
momento. En el momento en el que se
modifica un ajuste en el menú, todos
los ajustes del menú se activan.
Se cambia entre los siguientes ajustes:
"ALL ON": se conectan todos los siste-
mas Toyota Supra Safety. Para las sub-
funciones se activan los ajustes
básicos.
"Configurar Individual": se conectan los
sistemas Toyota Supra Safety de
acuerdo con los ajustes individuales.
Algunos sistemas Toyota Supra Safety
no se pueden desconectar individual-
mente.
Se apagan todos los sistemas Toyota
Supra Safety.Mediante Toyota Supra Command:
1"Mi vehículo"
2"Ajustes del vehículo"
3"Toyota Supra Safety"
4"Aviso colisión frontal"
5Seleccionar el ajuste deseado:
"pronto"
"Medio"
"tarde": se muestran solo avisos
agudos.
Se memoriza el momento seleccionado
para el perfil del conductor que se esté
utilizando en ese momento.
En caso de peligro de colisión con un
vehículo detectado, se muestra un sím-
bolo de advertencia en el cuadro de
instrumentos y, si es aplicable, en el
Head-Up Display.
Pulsar la tecla repetidamente.
Mantener pulsada la tecla.
Te c l aEstado
El indicador se ilumina en
verde: todos los sistemas
Toyota Supra Safety están
encendidos.
El indicador se ilumina en
naranja: todos los sistemas
Toyota Supra Safety están
apagados o no están disponi-
bles actualmente.
El indicador no se ilumina:
todos los sistemas Toyota
Supra Safety están apaga-
dos.
Ajustar el momento de aviso
Advertencia con función de
frenado
Visualización
SímboloMedida
El símbolo se enciende en
color rojo: aviso previo.
Frenar y aumentar la distan-
cia.
El símbolo parpadea en color
rojo y suena una señal: aviso
agudo.
Frenar y, si es necesario, rea-
lizar una maniobra evasiva.
Supra_OM_Spanish_OM99T08S.book 195 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

196
Supra Owner's Manual_ES
3-1. MANEJO

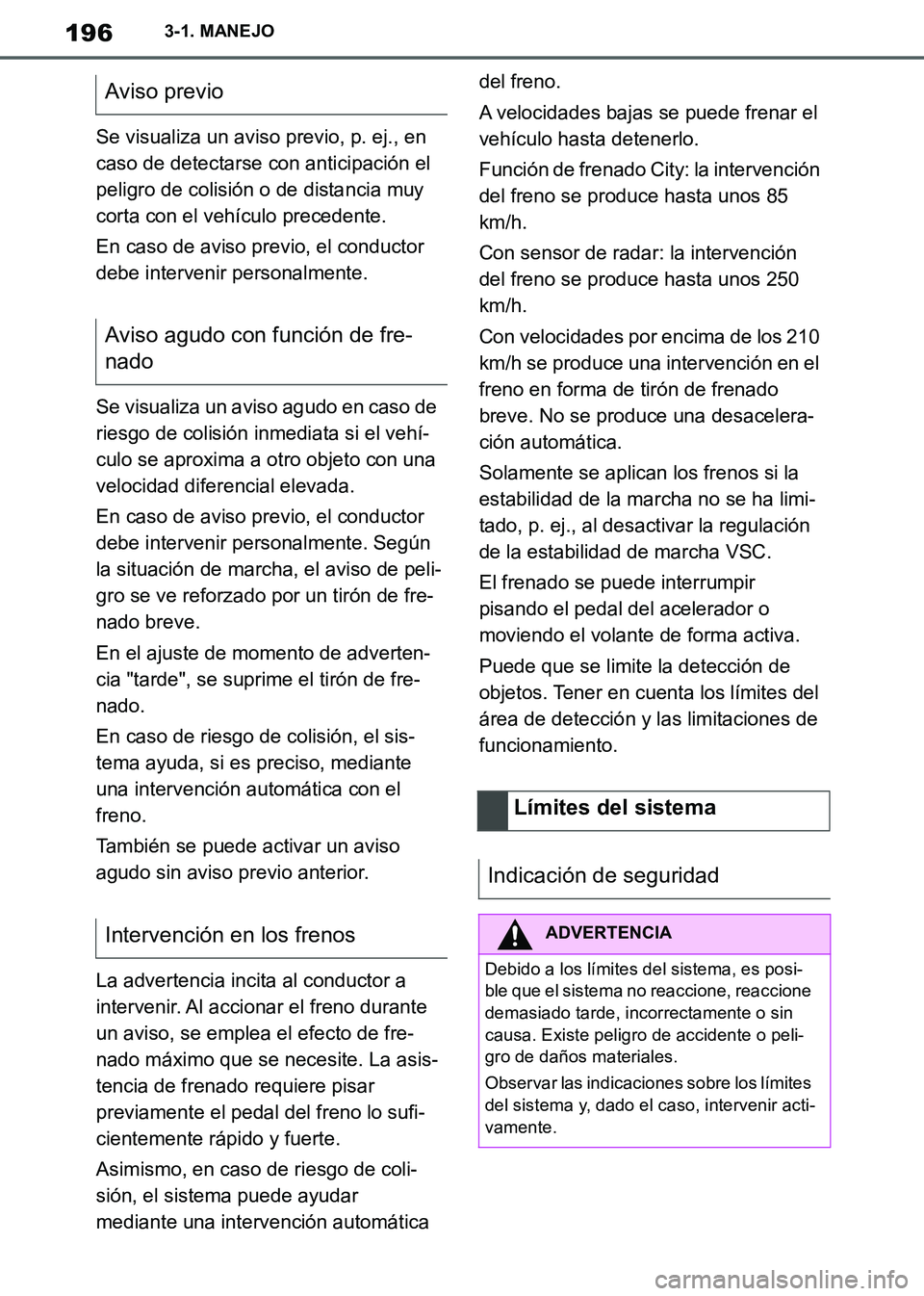

Se visualiza un aviso previo, p. ej., en
caso de detectarse con anticipación el
peligro de colisión o de distancia muy
corta con el vehículo precedente.
En caso de aviso previo, el conductor
debe intervenir personalmente.
Se visualiza un aviso agudo en caso de
riesgo de colisión inmediata si el vehí-
culo se aproxima a otro objeto con una
velocidad diferencial elevada.
En caso de aviso previo, el conductor
debe intervenir personalmente. Según
la situación de marcha, el aviso de peli-
gro se ve reforzado por un tirón de fre-
nado breve.
En el ajuste de momento de adverten-
cia "tarde", se suprime el tirón de fre-
nado.
En caso de riesgo de colisión, el sis-
tema ayuda, si es preciso, mediante
una intervención automática con el
freno.
También se puede activar un aviso
agudo sin aviso previo anterior.
La advertencia incita al conductor a
intervenir. Al accionar el freno durante
un aviso, se emplea el efecto de fre-
nado máximo que se necesite. La asis-
tencia de frenado requiere pisar
previamente el pedal del freno lo sufi-
cientemente rápido y fuerte.
Asimismo, en caso de riesgo de coli-
sión, el sistema puede ayudar
mediante una intervención automática del freno.
A velocidades bajas se puede frenar el
vehículo hasta detenerlo.
Función de frenado City: la intervención
del freno se produce hasta unos 85
km/h.
Con sensor de radar: la intervención
del freno se produce hasta unos 250
km/h.
Con velocidades por encima de los 210
km/h se produce una intervención en el
freno en forma de tirón de frenado
breve. No se produce una desacelera-
ción automática.
Solamente se aplican los frenos si la
estabilidad de la marcha no se ha limi-
tado, p. ej., al desactivar la regulación
de la estabilidad de marcha VSC.
El frenado se puede interrumpir
pisando el pedal del acelerador o
moviendo el volante de forma activa.
Puede que se limite la detección de
objetos. Tener en cuenta los límites del
área de detección y las limitaciones de
funcionamiento.
Aviso previo
Aviso agudo con función de fre-
nado
Intervención en los frenos
Límites del sistema
Indicación de seguridad
ADVERTENCIA
Debido a los límites del sistema, es posi-
ble que el sistema no reaccione, reaccione
demasiado tarde, incorrectamente o sin
causa. Existe peligro de accidente o peli-
gro de daños materiales.
Observar las indicaciones sobre los límites
del sistema y, dado el caso, intervenir acti-
vamente.
Supra_OM_Spanish_OM99T08S.book 196 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

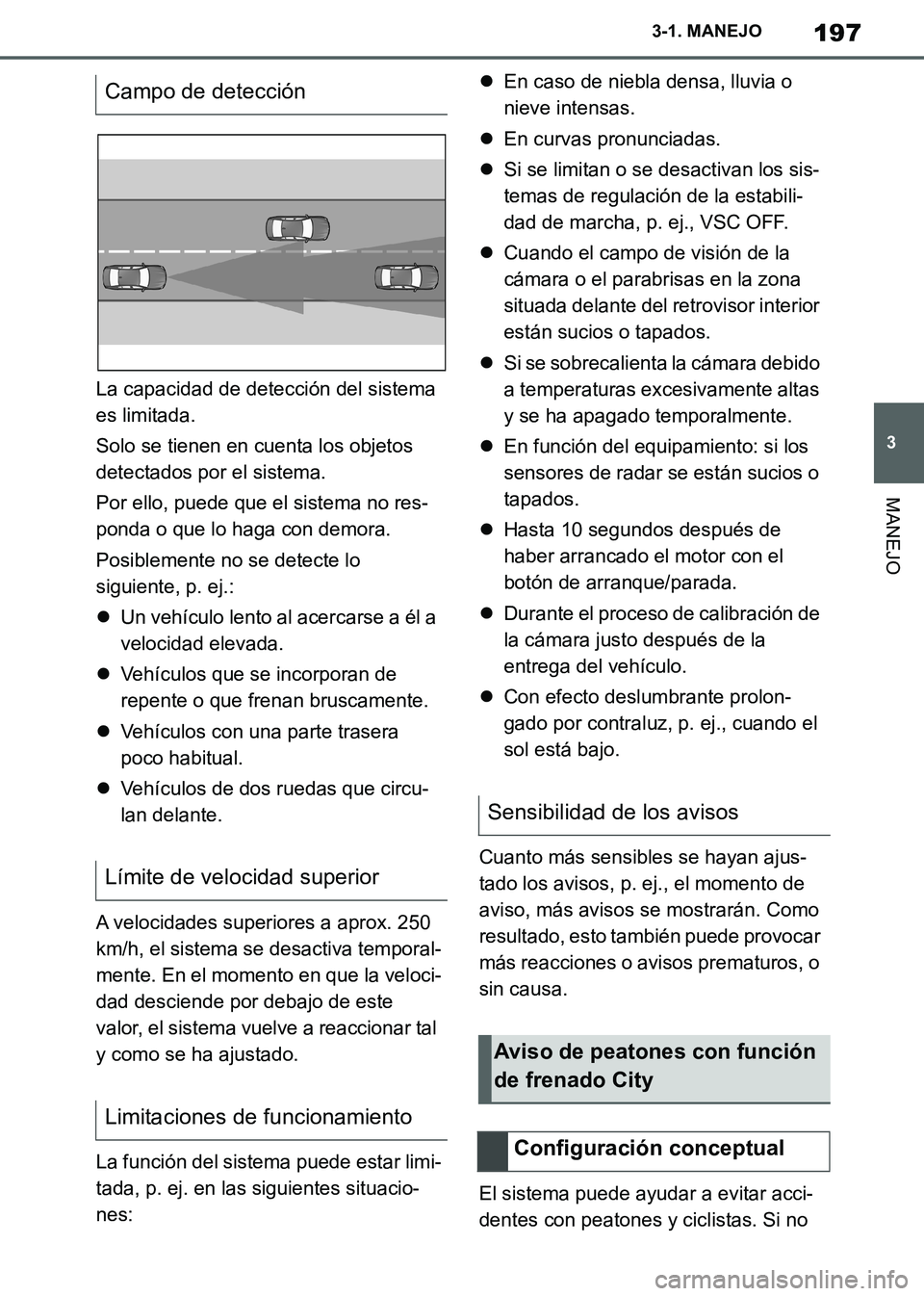

197
3
Supra Owner's Manual_ES
3-1. MANEJO
MANEJO
La capacidad de detección del sistema
es limitada.
Solo se tienen en cuenta los objetos
detectados por el sistema.
Por ello, puede que el sistema no res-
ponda o que lo haga con demora.
Posiblemente no se detecte lo
siguiente, p. ej.:
Un vehículo lento al acercarse a él a
velocidad elevada.
Vehículos que se incorporan de
repente o que frenan bruscamente.
Vehículos con una parte trasera
poco habitual.
Vehículos de dos ruedas que circu-
lan delante.
A velocidades superiores a aprox. 250
km/h, el sistema se desactiva temporal-
mente. En el momento en que la veloci-
dad desciende por debajo de este
valor, el sistema vuelve a reaccionar tal
y como se ha ajustado.
La función del sistema puede estar limi-
tada, p. ej. en las siguientes situacio-
nes:En caso de niebla densa, lluvia o
nieve intensas.
En curvas pronunciadas.
Si se limitan o se desactivan los sis-
temas de regulación de la estabili-
dad de marcha, p. ej., VSC OFF.
Cuando el campo de visión de la
cámara o el parabrisas en la zona
situada delante del retrovisor interior
están sucios o tapados.
Si se sobrecalienta la cámara debido
a temperaturas excesivamente altas
y se ha apagado temporalmente.
En función del equipamiento: si los
sensores de radar se están sucios o
tapados.
Hasta 10 segundos después de
haber arrancado el motor con el
botón de arranque/parada.
Durante el proceso de calibración de
la cámara justo después de la
entrega del vehículo.
Con efecto deslumbrante prolon-
gado por contraluz, p. ej., cuando el
sol está bajo.
Cuanto más sensibles se hayan ajus-
tado los avisos, p. ej., el momento de
aviso, más avisos se mostrarán. Como
resultado, esto también puede provocar
más reacciones o avisos prematuros, o
sin causa.
El sistema puede ayudar a evitar acci-
dentes con peatones y ciclistas. Si no
Campo de detección
Límite de velocidad superior
Limitaciones de funcionamiento
Sensibilidad de los avisos
Aviso de peatones con función
de frenado City
Configuración conceptual
Supra_OM_Spanish_OM99T08S.book 197 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

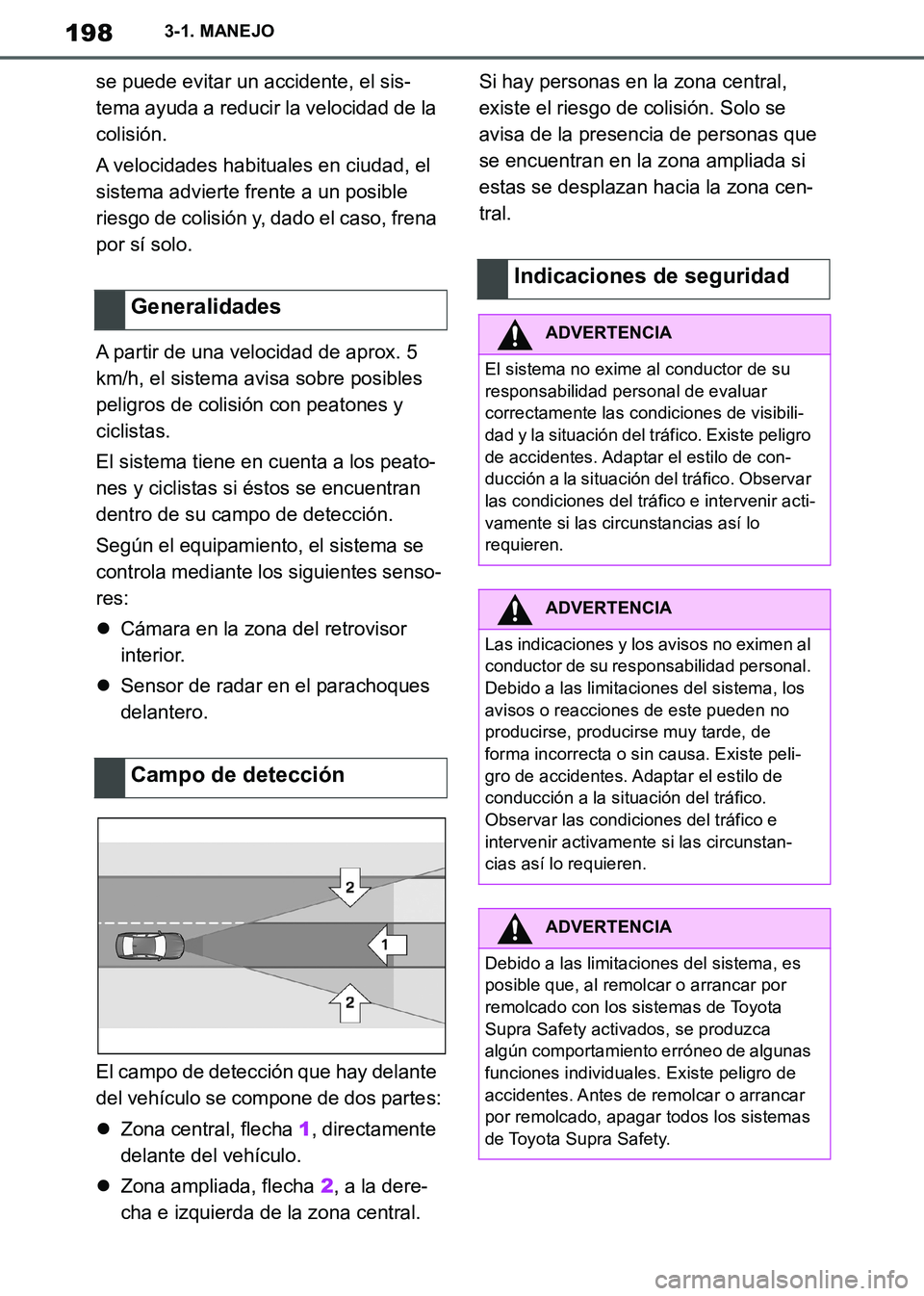

198
Supra Owner's Manual_ES
3-1. MANEJO
se puede evitar un accidente, el sis-
tema ayuda a reducir la velocidad de la
colisión.
A velocidades habituales en ciudad, el
sistema advierte frente a un posible
riesgo de colisión y, dado el caso, frena
por sí solo.
A partir de una velocidad de aprox. 5
km/h, el sistema avisa sobre posibles
peligros de colisión con peatones y
ciclistas.
El sistema tiene en cuenta a los peato-
nes y ciclistas si éstos se encuentran
dentro de su campo de detección.
Según el equipamiento, el sistema se
controla mediante los siguientes senso-
res:
Cámara en la zona del retrovisor
interior.
Sensor de radar en el parachoques
delantero.
El campo de detección que hay delante
del vehículo se compone de dos partes:
Zona central, flecha 1, directamente
delante del vehículo.
Zona ampliada, flecha 2, a la dere-
cha e izquierda de la zona central.Si hay personas en la zona central,
existe el riesgo de colisión. Solo se
avisa de la presencia de personas que
se encuentran en la zona ampliada si
estas se desplazan hacia la zona cen-
tral.
Generalidades
Campo de detección
Indicaciones de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente las condiciones de visibili-
dad y la situación del tráfico. Existe peligro
de accidentes. Adaptar el estilo de con-
ducción a la situación del tráfico. Observar
las condiciones del tráfico e intervenir acti-
vamente si las circunstancias así lo
requieren.
ADVERTENCIA
Las indicaciones y los avisos no eximen al
conductor de su responsabilidad personal.
Debido a las limitaciones del sistema, los
avisos o reacciones de este pueden no
producirse, producirse muy tarde, de
forma incorrecta o sin causa. Existe peli-
gro de accidentes. Adaptar el estilo de
conducción a la situación del tráfico.
Observar las condiciones del tráfico e
intervenir activamente si las circunstan-
cias así lo requieren.
ADVERTENCIA
Debido a las limitaciones del sistema, es
posible que, al remolcar o arrancar por
remolcado con los sistemas de Toyota
Supra Safety activados, se produzca
algún comportamiento erróneo de algunas
funciones individuales. Existe peligro de
accidentes. Antes de remolcar o arrancar
por remolcado, apagar todos los sistemas
de Toyota Supra Safety.
Supra_OM_Spanish_OM99T08S.book 198 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

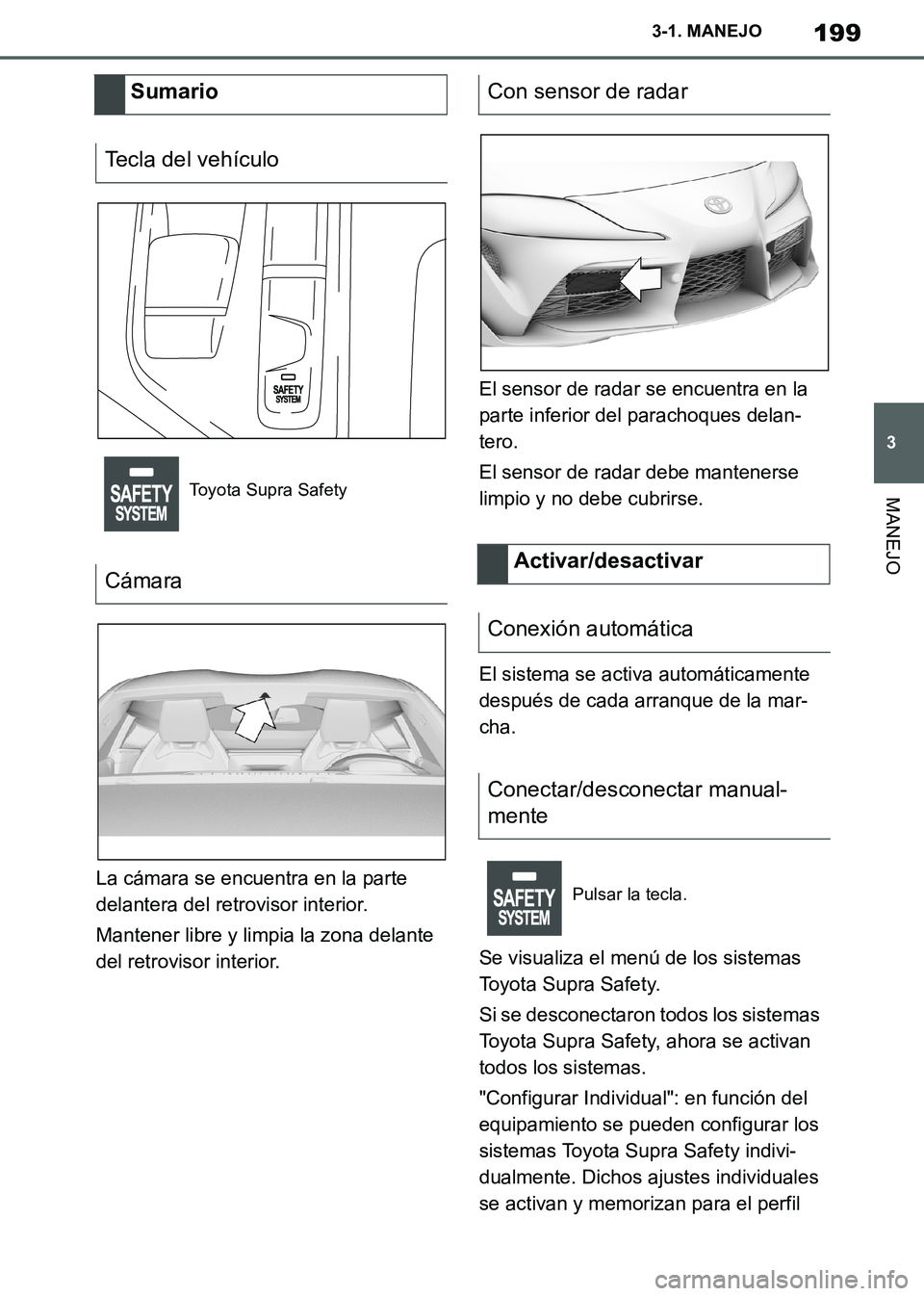

199
3
Supra Owner's Manual_ES
3-1. MANEJO
MANEJO
La cámara se encuentra en la parte
delantera del retrovisor interior.
Mantener libre y limpia la zona delante
del retrovisor interior.El sensor de radar se encuentra en la
parte inferior del parachoques delan-
tero.
El sensor de radar debe mantenerse
limpio y no debe cubrirse.
El sistema se activa automáticamente
después de cada arranque de la mar-
cha.
Se visualiza el menú de los sistemas
Toyota Supra Safety.
Si se desconectaron todos los sistemas
Toyota Supra Safety, ahora se activan
todos los sistemas.
"Configurar Individual": en función del
equipamiento se pueden configurar los
sistemas Toyota Supra Safety indivi-
dualmente. Dichos ajustes individuales
se activan y memorizan para el perfil
Sumario
Tecla del vehículo
Toyota Supra Safety
Cámara
Con sensor de radar
Activar/desactivar
Conexión automática
Conectar/desconectar manual-
mente
Pulsar la tecla.
Supra_OM_Spanish_OM99T08S.book 199 ページ ２０１９年２月２０日　水曜日　午前１０時３５分

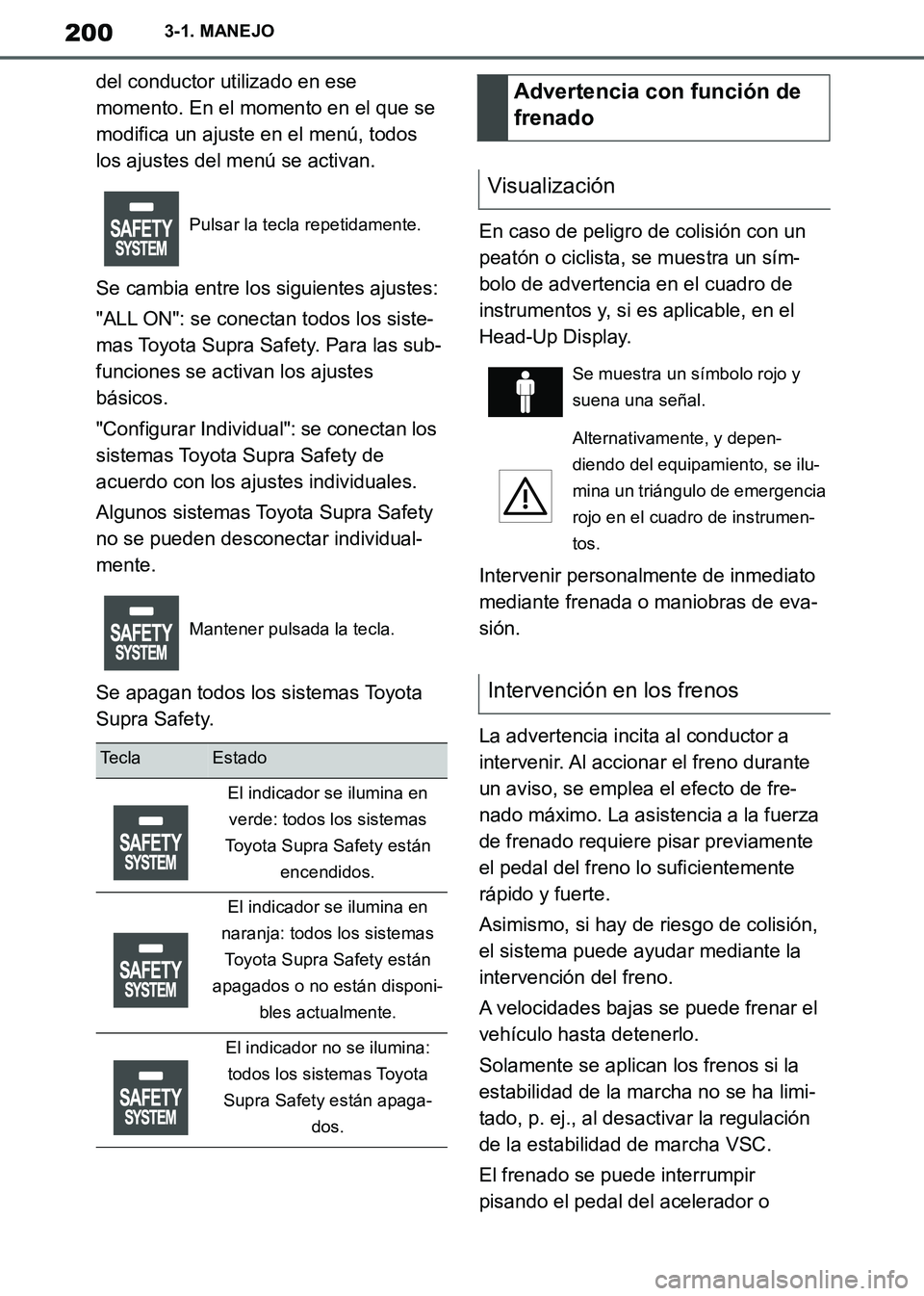

200
Supra Owner's Manual_ES
3-1. MANEJO
del conductor utilizado en ese
momento. En el momento en el que se
modifica un ajuste en el menú, todos
los ajustes del menú se activan.
Se cambia entre los siguientes ajustes:
"ALL ON": se conectan todos los siste-
mas Toyota Supra Safety. Para las sub-
funciones se activan los ajustes
básicos.
"Configurar Individual": se conectan los
sistemas Toyota Supra Safety de
acuerdo con los ajustes individuales.
Algunos sistemas Toyota Supra Safety
no se pueden desconectar individual-
mente.
Se apagan todos los sistemas Toyota
Supra Safety.En caso de peligro de colisión con un
peatón o ciclista, se muestra un sím-
bolo de advertencia en el cuadro de
instrumentos y, si es aplicable, en el
Head-Up Display.
Intervenir personalmente de inmediato
mediante frenada o maniobras de eva-
sión.
La advertencia incita al conductor a
intervenir. Al accionar el freno durante
un aviso, se emplea el efecto de fre-
nado máximo. La asistencia a la fuerza
de frenado requiere pisar previamente
el pedal del freno lo suficientemente
rápido y fuerte.
Asimismo, si hay de riesgo de colisión,
el sistema puede ayudar mediante la
intervención del freno.
A velocidades bajas se puede frenar el
vehículo hasta detenerlo.
Solamente se aplican los frenos si la
estabilidad de la marcha no se ha limi-
tado, p. ej., al desactivar la regulación
de la estabilidad de marcha VSC.
El frenado se puede interrumpir
pisando el pedal del acelerador o
Pulsar la tecla repetidamente.
Mantener pulsada la tecla.
Te c l aEstado
El indicador se ilumina en
verde: todos los sistemas
Toyota Supra Safety están
encendidos.
El indicador se ilumina en
naranja: todos los sistemas
Toyota Supra Safety están
apagados o no están disponi-
bles actualmente.
El indicador no se ilumina:
todos los sistemas Toyota
Supra Safety están apaga-
dos.
Advertencia con función de
frenado
Visualización
Se muestra un símbolo rojo y
suena una señal.
Alternativamente, y depen-
diendo del equipamiento, se ilu-
mina un triángulo de emergencia
rojo en el cuadro de instrumen-
tos.
Intervención en los frenos
Supra_OM_Spanish_OM99T08S.book 200 ページ ２０１９年２月２０日　水曜日　午前１０時３５分
