TOYOTA SUPRA 2020 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: SUPRA, Model: TOYOTA SUPRA 2020Pages: 394, PDF Size: 59.22 MB
Page 241 of 394

241
4
Supran omistajan käsikirja 4-1. HALLINTALAITTEET
HALLINTALAITTEET
Merkkivalo syttyy.
Vakionopeussäädin on toiminnas-
sa. Ajonopeus ylläpidetään ja tal-
lennetaan halutuksi nopeudeksi.
Ajonvakautusjärjestelmä (VSC) kyt-
ketään tarvittaessa päälle.
Kun sammutat auton pysäköides-
säsi, paina jarrupoljinta samanai-
kaisesti.
Paina seuraavaa painiketta ohjaus-
pyörässä uudelleen:
Näytöt sammuvat. Tallennettu no-
peus poistetaan.
Kun järjestelmä on aktivoituna, pai-
na seuraavaa painiketta ohjauspyö-
rässä:
Jos keskeytät järjestelmän auton
ollessa pysähdyksissä, paina jarru-
poljinta samanaikaisesti.
Järjestelmän toiminta keskeytyy
seuraavissa tilanteissa:
Jos kuljettaja jarruttaa.
Jos vaihteenvalitsin siirretään
pois D-asennosta.
Jos vetotila on kytketty päälle tai
ajonvakautusjärjestelmä (VSC)
on kytketty pois päältä.
Jos ajonvakautusjärjestelmä
(VSC) kytkeytyy toimintaan.
Jos auto on paikallaan ja turva-
vyö irrotetaan ja kuljettajan ovi
avataan.
Jos järjestelmä ei ole havainnut
mitään kohteita pitkään aikaan,
esimerkiksi teillä, joilla on vähän
liikennettä ja joilla ei ole tarkkoja
rajoja.
Jos tutkan havaitsemisvyöhyke
peittyy esimerkiksi lian tai rank-
kasateiden vuoksi.
Pitkän pysähdyksissä olon jäl-
keen, jos järjestelmä on hidasta-
nut auton niin, että se on pysäh-
tynyt.
Vakionopeussäätimen
kytkeminen pä
älle / pois
päältä ja keskeyttäminen
Päälle kytkeminen
Paina painiketta ohjauspyö-
rässä.
Kytkeminen pois päältä
Ohjauspyörässä sijaitseva
painike.
Keskeyttäminen manuaalisesti
Ohjauspyörässä sijaitseva
painike.
Automaattinen keskeyttäminen
OM99V74FI.book Page 241 Thur sday, January 30, 2020 2:29 PM
Page 242 of 394

242
Supran omistajan käsikirja4-1. HALLINTALAITTEET
Järjestelmän ollessa keskeytynee-
nä paina keinukatkaisinta kerran
ylös- tai alaspäin. Järjestelmä kyt-
keytyy toimintaan.
Nykyinen nopeus säilytetään ja tal-
lennetaan halutuksi nopeudeksi.
Tallennettu nopeus näkyy nopeus-
mittarissa.
Ajonvakautusjärjestelmä (VSC) kyt-
ketään tarvittaessa päälle.
Nopeus voidaan tallentaa myös
painamalla painiketta.
Paina keinukatkaisinta toistuvasti
ylös- tai alaspäin, kunnes haluttu no-
peus on asetettu.
Jos järjestelmä on aktiivinen, näytet-
ty nopeus tallennetaan ja auto saa-
vuttaa tallennetun nopeuden, kun tie
on vapaa.
Joka kerta, kun keinukatkaisinta
painetaan vastuspisteeseen asti,
haluttua nopeutta nostetaan tai
lasketaan 1 km/h.
Joka kerta, kun keinukatkaisinta
painetaan yli vastuspisteen, no-
peus muuttuu seuraavaksi
10 km/h kerrannaiseksi km/h-
näytöllä.
Toista toimenpide pitämällä keinu-
katkaisinta samassa asennossa.
Valittu etäisyysasetus tallennetaan
tällä hetkellä käytössä olevaan kul-
jettajaprofiiliin.
Nopeuden asettaminen
Nopeuden ylläpitäminen ja tallen-
taminen
Paina painiketta.
Nopeuden muuttaminen
Etäisyyden asettaminen
Yleistä
Turvaohjeet
VAROITUS
Järjestelmä ei vapauta sinua henkilö-
kohtaisesta vastuust asi. Järjestelmän
rajoitukset sa attavat merkitä sitä, että
jarrutus tapahtuu liian myöhään. On
olemassa vaara, että tapahtuu onnet-
tomuus tai omaisuusvahinko. Kiinnitä
aina huomiota liikenneolosuhteisiin.
Mukauta etäisyys liikenne- ja sääolo-
suhteisiin, noudata myös turvaväliä
jarruttamalla tarvittaessa.
OM99V74FI.book Page 242 Thur sday, January 30, 2020 2:29 PM
Page 243 of 394

243
4
Supran omistajan käsikirja 4-1. HALLINTALAITTEET
HALLINTALAITTEET
Jos vakionopeussäätimen toiminta
keskeytyy, se voidaan palauttaa ot-
tamalla tallennettu nopeus käyt-
töön.
Varmista ennen tallennetun nopeu-
den palauttamista, että nykyisen
nopeuden ja tallennetun nopeuden
välinen ero ei ole liian suuri. Muu-
ten auto saattaa jarrutta tai kiihdyt-
tää tahattomasti.
Vakionopeussäätimen toiminta pa-
lautuu tallennet
uilla arvoilla.
Tallennettu nopeusarvo poistetaan
ja sitä ei voi enää palauttaa seuraa-
vissa tapauksissa:
Jos järjestelmä kytketään pois
päältä.
Jos ajovalmiustila kytketään pois
päältä. Ajettaessa vakionopeussäädin akti-
voituna etäisyyshallinnan voi kyt-
keä päälle ja pois päältä.
Jos haluat siirtyä takaisin vakiono-
peussäätimen etäisyysohjaukseen,
paina painiketta uudelleen.
Autoviesti näytetään vaihdon jäl-
keen.
Valittu etäisyys edellä ajavaan ajo-
neuvoon näytetään.
Autojen välisen etäisyyden
asettaminen
Paina painiketta toistuvasti,
kunnes haluttu etäisyys on
asetettu.
Vakionopeussäätimen
palauttaminen
Paina painiketta palauttaak-
sesi järjestelmän toiminnan
sen ollessa kytkettynä pois
päältä.
Vaihtaminen auton etäisyyttä
ohjaavan toiminnon ja
tavanomaisen
vakionopeustoiminnon välillä
Turvaohjeet
VAROITUS
Järjestelmä ei reagoi edessä olevaan
liikenteeseen, mutta säilyttää tallenne-
tun nopeuden. On olemassa vaara, että
tapahtuu onnettomuus tai omaisuusva-
hinko. Mukauta hal uttu nopeus liiken-
neolosuhteisiin ja jarruta tarvittaessa.
Vaihtaminen vakionopeustoimin-
toon ilman etäisyyshallintaa
Paina painiketta ja pidä sitä
painettuna.
Näytöt mittaristossa
Tilan näyttö
Asetettu nopeusraja
näytetään.
Autojen välinen etäisyys
SET11 0
OM99V74FI.book Page 243 Thur sday, January 30, 2020 2:29 PM
Page 244 of 394

244
Supran omistajan käsikirja4-1. HALLINTALAITTEET
Etäisyysnäytössä oleva ajoneuvon
symboli poistuu, kun havaittu ajo-
neuvo lähtee liikkeelle.
Jos haluat kiihdyttää, kytke mukau-
tuva vakionopeussäädin toimin-
taan, esimerkiksi painamalla ly-
hyesti kaasupoljinta tai keinukatkai-
sinta.
SymboliKuvaus
Etäisyys 1
Etäisyys 2
Etäisyys 3
Vastaa noin puolet no-
peusmittarin lukeman
arvoista, ilmaistuna
metreinä. Valitaan,
kun järjestelmä kytke-
tään päälle ensim-
mäistä kertaa.
Etäisyys 4
Järjestelmän toiminta
on keskeytynyt.
Etäisyyden hallintaa ei
näytetä, koska kaasu-
poljinta painetaan.
Havaittu ajoneuvo
SymboliKuvaus
Vihreä symboli:
Ajoneuvo on havaittu
edessä. Järjestelmä
ylläpitää asetettua
etäisyyttä edessä ole-
vaan ajoneuvoon.
Merkkivalot ja varoitusvalot
SymboliKuvaus
Vihreä merkkivalo: jär-
jestelmä on toiminnas-
sa.
Ei merkkivaloa: järjes-
telmä on kytketty pois
päältä.
Autosymboli vilkkuu:
Järjestelmän toimin-
nan edellytykset eivät
enää täyty.
Järjestelmä on kytkey-
tynyt pois päältä, mut-
ta se jatkaa jarrutta-
mista, kunnes otat ak-
tiivisesti auton haltuu-
si ja painat jarrupoljin-
ta tai kaasupoljinta.
OM99V74FI.book Page 244 Thur
sday, January 30, 2020 2:29 PM
Page 245 of 394

245
4
Supran omistajan käsikirja 4-1. HALLINTALAITTEET
HALLINTALAITTEET
Joitakin tietoja jä
rjestelmästä voi-
daan näyttää myös tuulilasinäytös-
sä.
Etäisyystiedot ovat aktiivisia seu-
raavissa tilanteissa:
Mukautuva vakionopeussäädin
on kytketty pois päältä.
Näyttö on valittuna tuulilasinäy-
tössä, katso sivu 181.
Etäisyys on liian lyhyt.
Nopeus suurempi kuin noin
70 km/h. Järjestelmän havaintokyky ja auto-
maattinen jarrutuskyky ovat rajalli-
set.
Esimerkiksi kaksipyöräisiä ajoneu-
voja ei ehkä havaita.
Järjestelmä ei hidasta seuraavissa
tilanteissa:
Jalankulkijoita tai muita hitaita
tienkäyttäjiä varten.
Punaisia liikennevaloja varten.
Risteävää liikennettä varten.
Vastaan tulevaa liikennettä var-
ten.
Autosymboli ja etäi-
syyspalkki vilkkuu pu-
naisena ja äänimerkki
kuuluu:
Jarruta ja tee tarvit-
taessa väistöliike.
Tuulilasinäytössä olevat
näytöt
Haluttu nopeus
Symboli näytetään, kun ha-
luttu nopeus on saavutettu.
Etäisyystiedot
Symboli näkyy, jos etäisyys
edessä olevaan ajoneuvoon
on liian lyhyt.
SymboliKuvausJärjestelmän rajoitukset
Havaintoalue
Hidastaminen
OM99V74FI.book Page 245 Thur sday, January 30, 2020 2:29 PM
Page 246 of 394

246
Supran omistajan käsikirja4-1. HALLINTALAITTEET

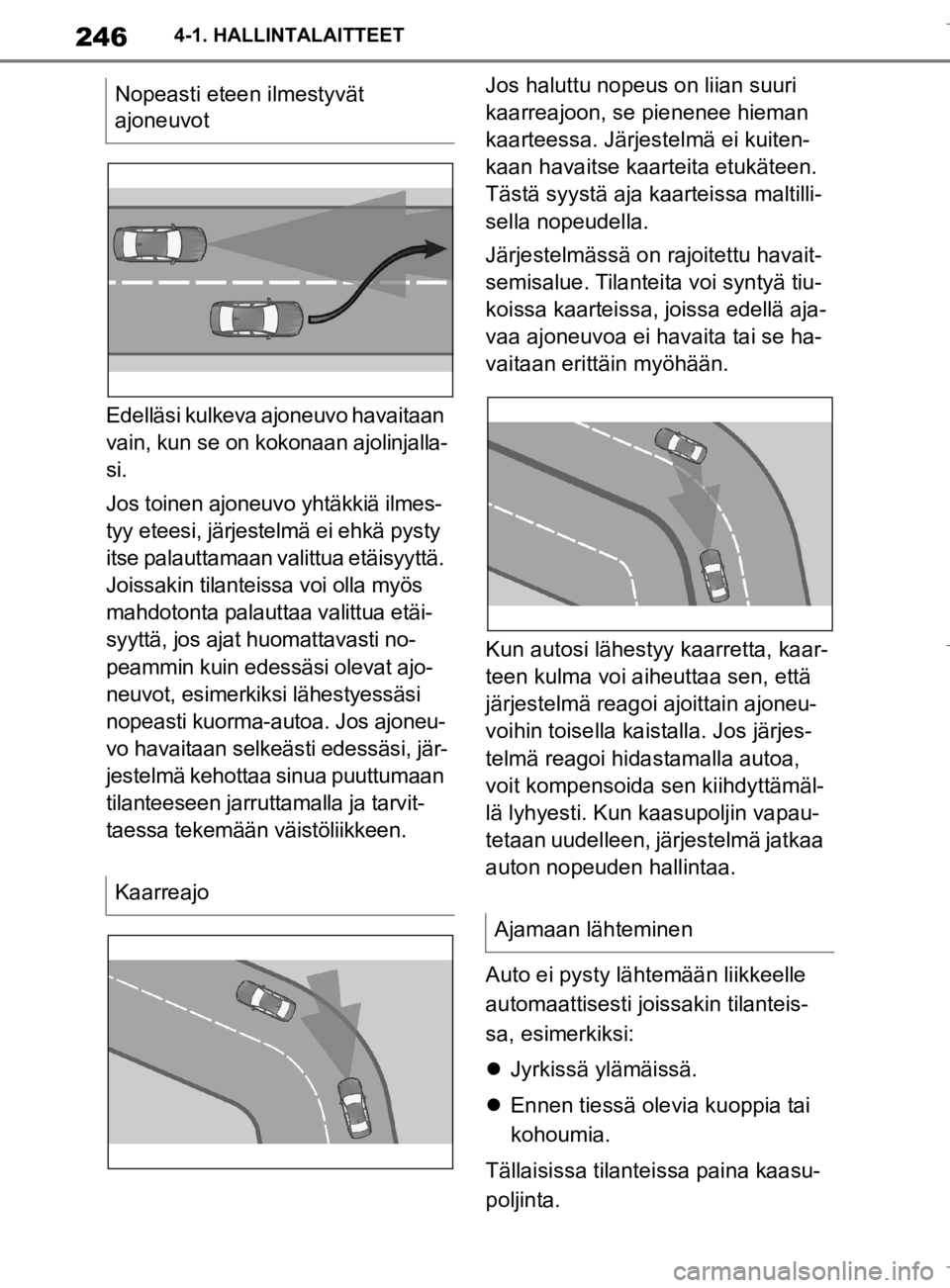

Edelläsi kulkeva ajoneuvo havaitaan
vain, kun se on kokonaan ajolinjalla-
si.
Jos toinen ajoneuvo yhtäkkiä ilmes-
tyy eteesi, järjestelmä ei ehkä pysty
itse palauttamaan va
littua etäisyyttä.
Joissakin tilanteissa voi olla myös
mahdotonta palauttaa valittua etäi-
syyttä, jos ajat huomattavasti no-
peammin kuin edessäsi olevat ajo-
neuvot, esimerkiksi lähestyessäsi
nopeasti kuorma-autoa. Jos ajoneu-
vo havaitaan selkeästi edessäsi, jär-
jestelmä kehottaa sinua puuttumaan
tilanteeseen jarruttamalla ja tarvit-
taessa tekemään väistöliikkeen. Jos haluttu nopeus on liian suuri
kaarreajoon, se pienenee hieman
kaarteessa. Järjestelmä ei kuiten-
kaan havaitse kaar
teita etukäteen.
Tästä syystä aja kaarteissa maltilli-
sella nopeudella.
Järjestelmässä on rajoitettu havait-
semisalue. Tilanteita voi syntyä tiu-
koissa kaarteissa, joissa edellä aja-
vaa ajoneuvoa ei havaita tai se ha-
vaitaan erittäin myöhään.
Kun autosi lähestyy kaarretta, kaar-
teen kulma voi aiheuttaa sen, että
järjestelmä reagoi ajoittain ajoneu-
voihin toisella kaistalla. Jos järjes-
telmä reagoi hidastamalla autoa,
voit kompensoida sen kiihdyttämäl-
lä lyhyesti. Kun kaasupoljin vapau-
tetaan uudelleen, järjestelmä jatkaa
auton nopeude n hallintaa.
Auto ei pysty lä htemään liikkeelle
automaattisesti joissakin tilanteis-
sa, esimerkiksi:
Jyrkissä ylämäissä.
Ennen tiessä olevia kuoppia tai
kohoumia.
Tällaisissa tilant eissa paina kaasu-
poljinta.
Nopeasti eteen ilmestyvät
ajoneuvot
Kaarreajo
Ajamaan lähteminen
OM99V74FI.book Page 246 Thur
sday, January 30, 2020 2:29 PM
Page 247 of 394

247
4
Supran omistajan käsikirja 4-1. HALLINTALAITTEET
HALLINTALAITTEET
Seuraavat rajoitukset voivat esiin-
tyä, jos sää- tai valaistusolosuhteet
ovat epäsuotuisat:
Ajoneuvojen havaitsemisen heik-
keneminen.
Lyhyet keskeytykset, kun ajo-
neuvoja on jo havaittu.
Esimerkkejä epäsuotuisista sää- tai
valaistusolosuhteista:
Märät tiet.
Lumisade.
Sohjo.
Sumu.
Vastavalo.
Ole tarkkaavainen ajaessasi ja toi-
mi vallitsevien liikenneolosuhtei-
den mukaan. Tarvittaessa puutu ak-
tiivisesti toimintaan esimerkiksi jar-
ruttamalla, ohjaamalla tai väistä-
mällä.
Haluttu nopeus säilyy myös alamä-
essä. Auto saattaa kulkea hitaam-
min kuin haluttu nopeus ylämäes-
sä, jos moottorin teho ei ole riittävä. Järjestelmää ei voi aktivoida, jos tut-
katunnistin ei ole oikein kohdistettu,
esimerkiksi pysäköintivaurion jäl-
keen.
Autoviesti näytetään, jos järjestel-
mässä on toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun luotetta-
van korjaamon tutkia järjestelmä.
Järjestelmällä voi olla rajallinen toi-
minnallisuus, jos tutkatunnistimen
havaitsemisalue on osittain peitetty,
esimerkiksi numerolevyn pidikkeellä.
Toiminto, joka hava
itsee ja reagoi
paikallaan oleviin ajoneuvoihin nii-
tä lähestyttäessä vo i olla rajoitettu
seuraavassa tilanteessa:
Kameran kalibroinnin aikana vä-
littömästi auton toimituksen jäl-
keen.
Kameran toimintahäiriöt tai li-
kaantuminen. Autoviesti näyte-
tään.
Sää
Moottorin teho
Toimintahäiriö
Tutkatunnistin
Kamera
OM99V74FI.book Page 247 Thur sday, January 30, 2020 2:29 PM
Page 248 of 394

248
Supran omistajan käsikirja4-1. HALLINTALAITTEET
Kun auton järjestelmät (esimerkiksi
nopeusrajoitustiedot) havaitsevat
muutoksen nopeusrajoituksessa
reitillä, tämä uusi nopeusrajoitus
voidaan ottaa käyttöön seuraavissa
järjestelmissä:
Manuaalinen nopeusrajoitin.
Vakionopeussäädin.
Täydellä nopeusalueella mukau-
tuva vakionopeussäädin.
Nopeusarvo ehdotetaan uudeksi ha-
lutuksi nopeudeksi. Asianomainen
järjestelmä on aktivoitava, jotta no-
peusarvo voidaan ottaa käyttöön. Toyota Supra Command -toiminnon
kautta:
1
"My Vehicle" (oma auto)
2 "Vehicle settings" (auton asetuk-
set)
3 "Speed Assistant" (nopeusavus-
tin)
Mittaristossa näkyy viesti, jos jär-
jestelmä ja vakionopeussäädin ovat
päälle kytkettyinä.
Nopeusrajoitusavustin
Toimintaperiaate
Tu r v a o h j e e t
VAROITUS
Järjestelmä ei vapauta sinua henkilö-
kohtaisesta vastuustasi arvioida lii-
kennetilanne oikein. Järjestelmän ra-
joitusten vuoksi se ei voi vastata itse-
näisesti ja oikein kaikissa liikenneolo-
suhteissa. Silloin on olemassa onnet-
tomuusvaara. Mukauta ajotapasi
liikenneolosuhteisiin. Noudata liiken-
netilannetta ja puutu aktiivisesti, jos ti-
lanne sitä edellyttää.
VAROITUS
Haluttu nopeus voidaan asettaa va-
hingossa väärin tai palauttaa vahin-
gossa. Silloin on olemassa onnetto-
muusvaara. Sopeuta haluttu nopeus
liikenneolosuhteisiin. Noudata liiken-
netilannetta ja puutu aktiivisesti, jos ti-
lanne sitä edellyttää.
Yleiskatsaus
Ohjauspyörässä sijaitsevat
painikkeet
PainikeToiminta
Hyväksy ehdotettu nope-
us manuaalisesti.
Kytkeminen päälle / pois
päältä ja asetuksen
muuttaminen
Näytöt mittaristossa
SymboliToiminta
Merkkivalo palaa yhdessä
nopeudenvalvontajärjestel-
män symbolin kanssa:
Nopeusrajoitusavustin on
aktiivinen ja havaitut nope-
usrajoitukset voidaan ot-
taa käyttöön manuaalises-
ti näytössä olevalle järjes-
telmälle.
OM99V74FI.book Page 248 Thur sday, January 30, 2020 2:29 PM
Page 249 of 394

249
4
Supran omistajan käsikirja 4-1. HALLINTALAITTEET
HALLINTALAITTEET
Manuaalitilassa havaittu nopeusrajoi-
tus voidaan ottaa manuaalisesti käyt-
töön vakionopeussäädintä varten.
On mahdollista määrittää, hyväksy-
täänkö nopeusrajoitus tarkasti, vai
sallitaanko -15 km/h – +15 km/h
heitto.
Toyota Supra Command -toiminnon
kautta:
1 "My Vehicle" (oma auto)
2 "Vehicle settings" (auton asetuk-
set)
3 "Speed Assistant" (nopeusavus-
tin)
4 "Adjust speed limits" (säädä no-
peusrajoituksia) 5
Vahvista haluamasi asetus.
Nopeusrajoitusavustimen toiminta
perustuen nopeusrajoitustietojärjes-
telmään.
Ota huomioon nopeusrajoitustieto-
järjestelmän rajoitukset, katso sivu
175.
Maasta riippuen näytettyjä nopeus-
rajoituksia ei ehkä ole saatavilla hy-
väksyntää varten tai ne ovat saata-
villa vain rajoituksin, esimerkiksi na-
vigointijärjestelmän nopeustietojen
avulla.
Vakionopeussäädin ilman etäisyy-
denhallintaa: järjestelmästä riippu-
en nopeusrajoituksia ei ehkä ole
mahdollista ottaa automaattisesti
käyttöön.
Edessä olevia nopeusrajoituksia voi-
daan ottaa käyttöön ainoastaan mu-
kautuvassa vakionopeussäätimes-
sä.
Järjestelmä ei ehkä reagoi navigoin-
tijärjestelmän nopeusrajoituksiin, jos
navigointijärjestelmä ei voi määrittää
auton sijaintia varmuudella.
Pysäköintitutka avustaa autoa py-
säköitäessä. Auton edessä tai taka-
na olevat esineet, joita lähestytään
hitaasti, ilmaistaan äänimerkkien ja
ohjausnäytölle ilmestyvän näytön
avulla.
Havaittu muutos nopeus-
rajoituksessa otetaan käyt-
töön välittömästi.
Etäisyystiedot symbolin ta-
kana osoittavat, että nope-
usrajoitus voi muuttua
edempänä.
Merkkivalo palaa vihreä-
nä: havaittu nopeusrajoitus
voidaan ottaa käyttöön
SET-painikkeella.
Heti, kun nopeusrajoitus
on otettu käyttöön, näyte-
tään vihreä rasti.
Havaitun nopeusrajoituksen
käyttöönotto manuaalisesti
Kun SET-symboli palaa val-
koisena, paina painiketta.
Nopeuden säätäminen
SymboliToiminta
Järjestelmän rajoitukset
Pysäköintitunnistimet
Toimintaperiaate
OM99V74FI.book Page 249 Thur sday, January 30, 2020 2:29 PM
Page 250 of 394

250
Supran omistajan käsikirja4-1. HALLINTALAITTEET
Laitteen versiosta riippuen: sivu-
suojatoiminto, katso sivu 253, saat-
taa myös ilmoittaa sivujen ultraää-
nitunnistimien havaitsemat esteet.
Ultraäänitunnistimet, jotka mittaa-
vat etäisyyksiä, sijaitsevat pusku-
reissa ja joissakin malleissa auton
sivulla.
Niiden kattama alue on noin 2 m,
riippuen esteestä ja ympäristöstä.
Äänivaroitus kuuluu, jos törmäyk-
sen vaara on välitön, noin 70 cm
etäisyydellä kohteesta.
Jos auton takana on kohteita, ääni-
varoitus annetaan aikaisemmin,
noin 1,50 m etäisyydellä.
Täydellisen toimintakyvyn varmista-
miseksi:
Älä peitä tunnistimia, esimerkik-
si tarroilla tai pol kupyörätelineillä.
Yleistä
Tu r v a o h j e e t
VAROITUS
Järjestelmä ei vapauta sinua henkilö-
kohtaisesta vastuustasi arvioida lii-
kennetilanne oikein. Järjestelmän ra-
joitusten vuoksi se
ei voi vastata itse-
näisesti ja oikein kaikissa liikenneolo-
suhteissa. Silloin on olemassa onnet-
tomuusvaara. Mukauta ajotapasi
liikenneolosuhteisiin. Noudata liiken-
netilannetta ja puutu aktiivisesti, jos ti-
lanne sitä edellyttää.
VAROITUS
Jos auto liikkuu suurella nopeudella,
kun pysäköintitunnistimet aktivoituvat,
fyysisten olosuhteiden takia varoitus
saattaa viivästyä. On olemassa louk-
kaantumisen ja omaisuusvahinkojen
vaara. Vältä lähestymästä kohdetta
suurella nopeudella. Vältä lähtemästä
liikkeele suurella nopeudella, kun py-
säköintianturit eivät ole vielä aktiivisia.
Yleiskatsaus
Auton painikkeet
Pysäköintiavustimen painike
Ultraäänitunnistimet
Pysäköintitutkan ultraää-
nitunnistimet, esimerkiksi
puskureissa.
Toimintaa koskevat
vaatimukset
OM99V74FI.book Page 250 Thur sday, January 30, 2020 2:29 PM
