TOYOTA SUPRA 2021 Manuale de Empleo (in Spanish)

351
5 5-1. MOVILIDAD
MOVILIDAD

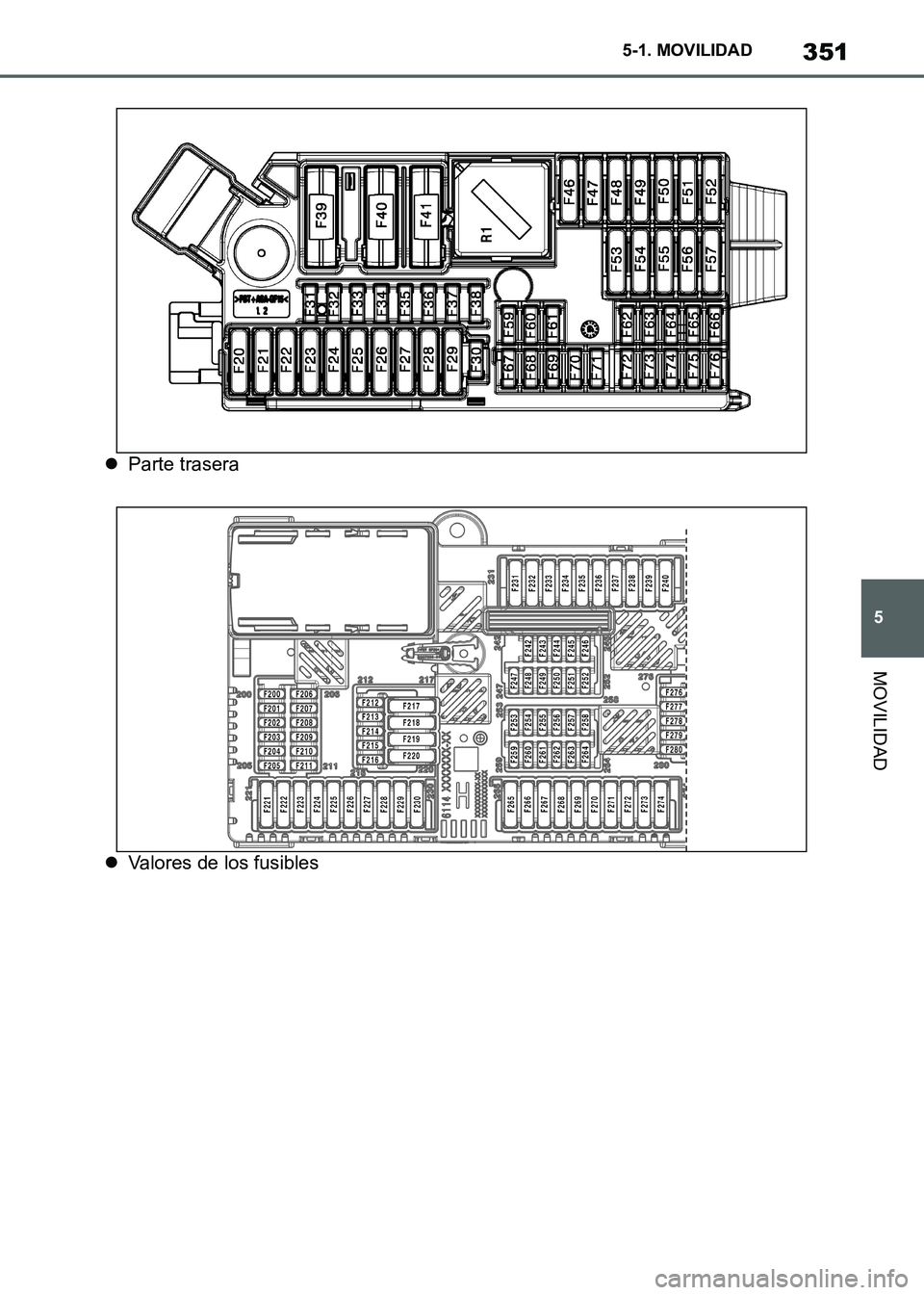

Supra Owner's Manual_S (from Nov. '20 Prod.)Parte trasera

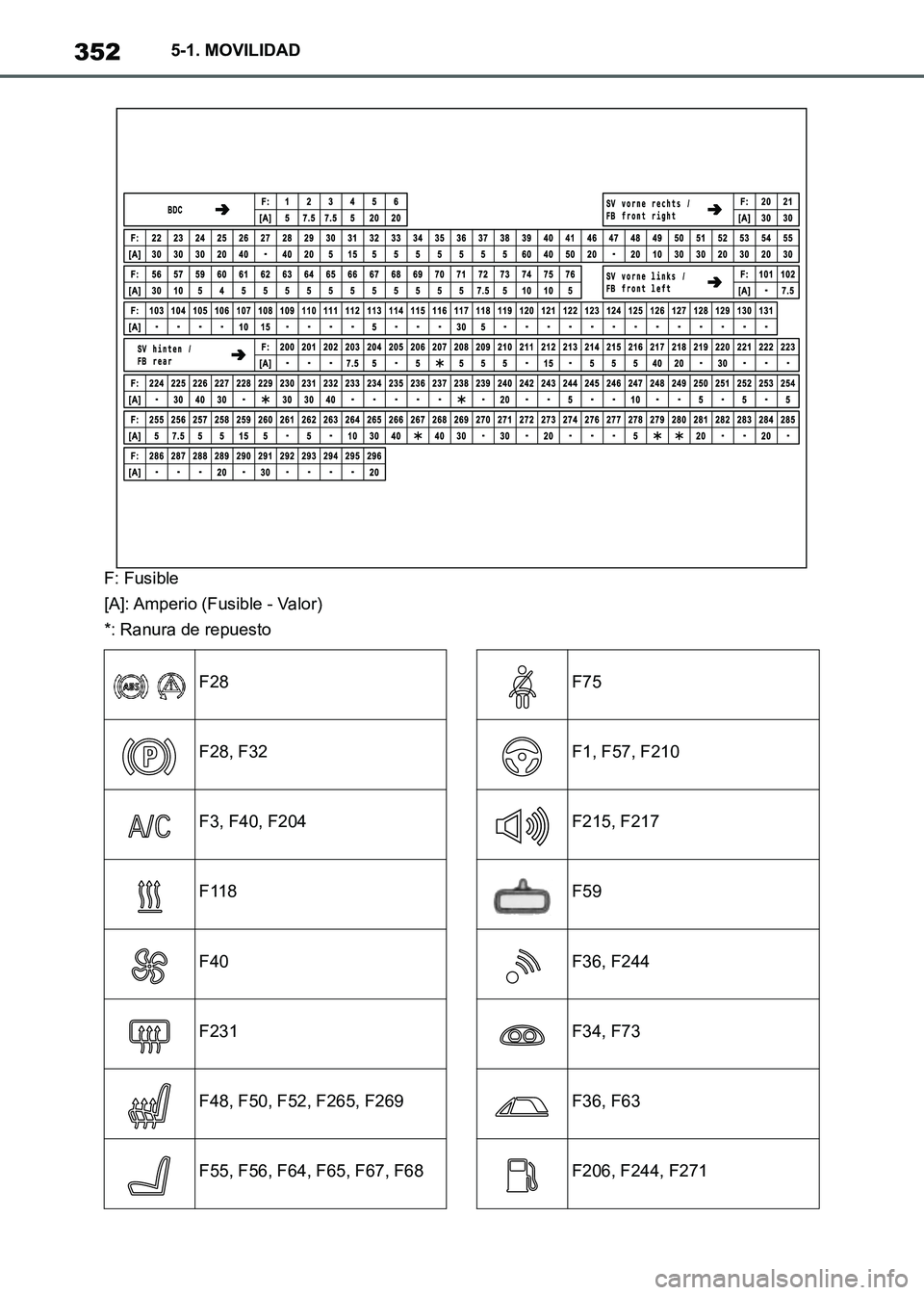

Valores de los fusibles
Supra_OM_Spanish_OM99X80S.book 351 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3525-1. MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)
F: Fusible
[A]: Amperio (Fusible - Valor)
*: Ranura de repuesto
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67, F68
F75
F1, F57, F210
F215, F217
F59
F36, F244
F34, F73
F36, F63
F206, F244, F271
Supra_OM_Spanish_OM99X80S.book 352 ページ ２０２０年８月２６日　水曜日　午後１時３１分

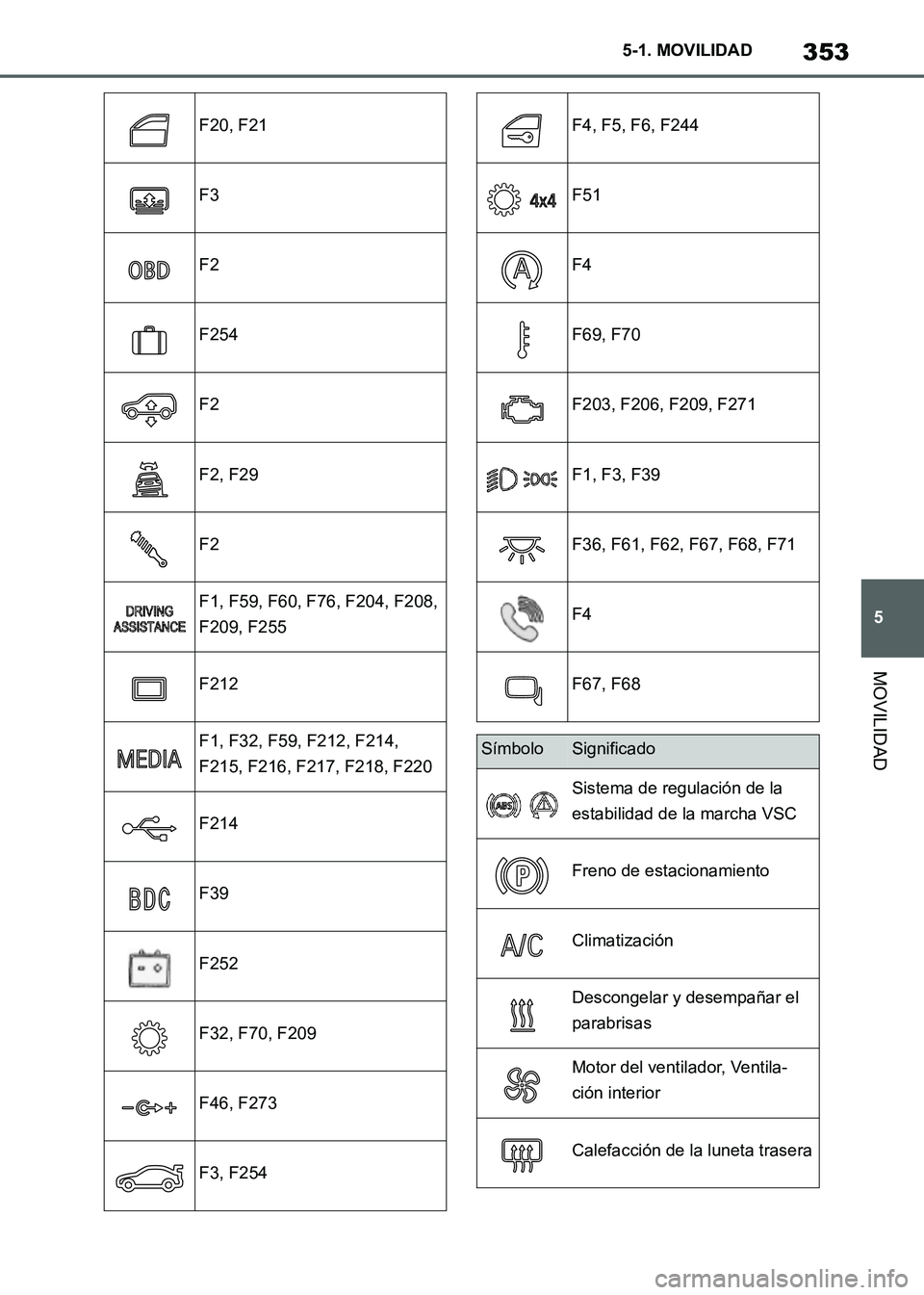

353
5 5-1. MOVILIDAD
MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)
F20, F21
F3
F2
F254
F2
F2, F29
F2
F1, F59, F60, F76, F204, F208,
F209, F255
F212
F1, F32, F59, F212, F214,
F215, F216, F217, F218, F220
F214
F39
F252
F32, F70, F209
F46, F273
F3, F254
F4, F5, F6, F244
F51
F4
F69, F70
F203, F206, F209, F271
F1, F3, F39
F36, F61, F62, F67, F68, F71
F4
F67, F68
SímboloSignificado
Sistema de regulación de la
estabilidad de la marcha VSC
Freno de estacionamiento
Climatización
Descongelar y desempañar el
parabrisas
Motor del ventilador, Ventila-
ción interior
Calefacción de la luneta trasera
Supra_OM_Spanish_OM99X80S.book 353 ページ ２０２０年８月２６日　水曜日　午後１時３１分

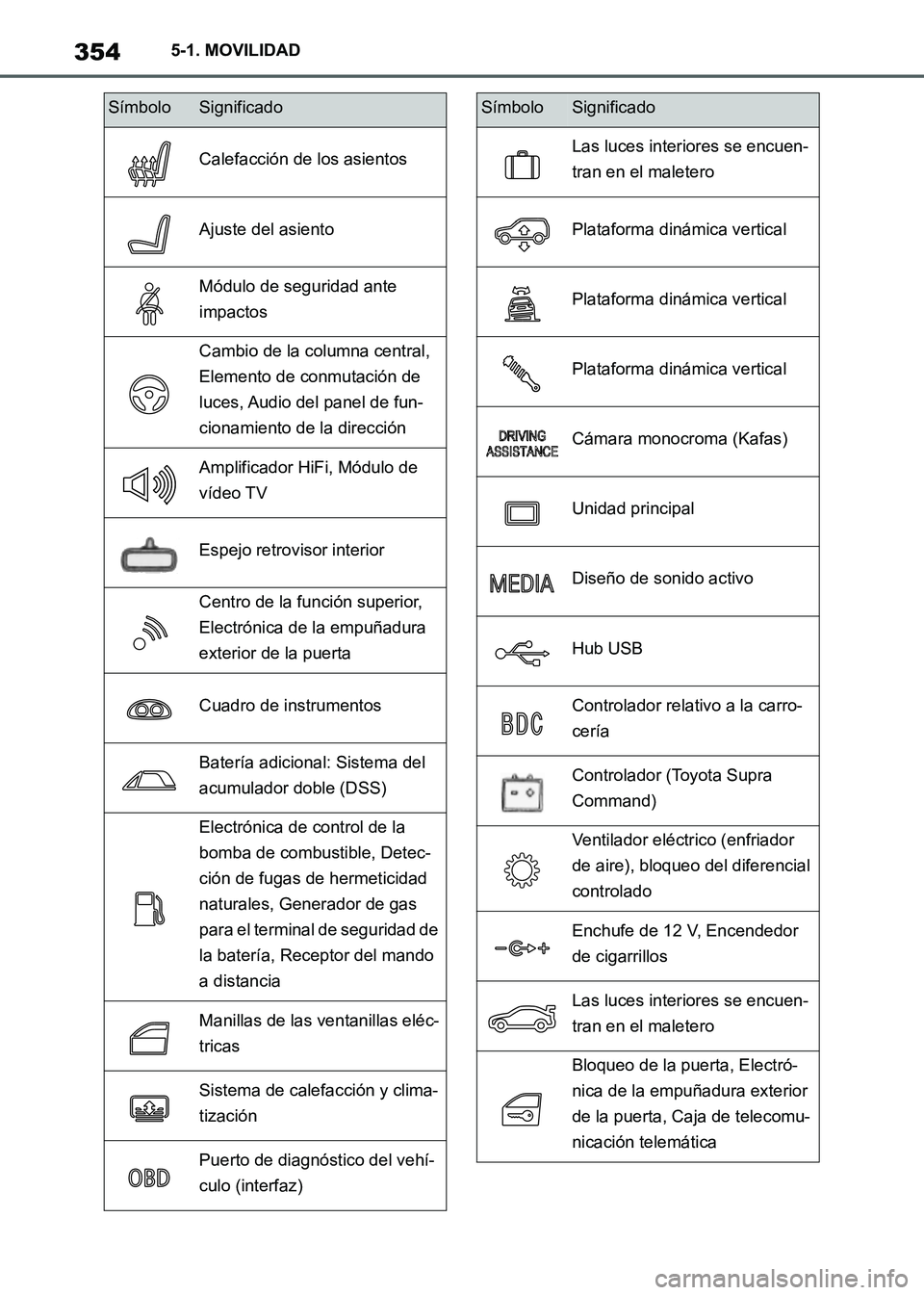

3545-1. MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)
Calefacción de los asientos
Ajuste del asiento
Módulo de seguridad ante
impactos
Cambio de la columna central,
Elemento de conmutación de
luces, Audio del panel de fun-
cionamiento de la dirección
Amplificador HiFi, Módulo de
vídeo TV
Espejo retrovisor interior
Centro de la función superior,
Electrónica de la empuñadura
exterior de la puerta
Cuadro de instrumentos
Batería adicional: Sistema del
acumulador doble (DSS)
Electrónica de control de la
bomba de combustible, Detec-
ción de fugas de hermeticidad
naturales, Generador de gas
para el terminal de seguridad de
la batería, Receptor del mando
a distancia
Manillas de las ventanillas eléc-
tricas
Sistema de calefacción y clima-
tización
Puerto de diagnóstico del vehí-
culo (interfaz)
SímboloSignificado
Las luces interiores se encuen-
tran en el maletero
Plataforma dinámica vertical
Plataforma dinámica vertical
Plataforma dinámica vertical
Cámara monocroma (Kafas)
Unidad principal
Diseño de sonido activo
Hub USB
Controlador relativo a la carro-
cería
Controlador (Toyota Supra
Command)
Ventilador eléctrico (enfriador
de aire), bloqueo del diferencial
controlado
Enchufe de 12 V, Encendedor
de cigarrillos
Las luces interiores se encuen-
tran en el maletero
Bloqueo de la puerta, Electró-
nica de la empuñadura exterior
de la puerta, Caja de telecomu-
nicación telemática
SímboloSignificado
Supra_OM_Spanish_OM99X80S.book 354 ページ ２０２０年８月２６日　水曜日　午後１時３１分

355
5 5-1. MOVILIDAD
MOVILIDAD

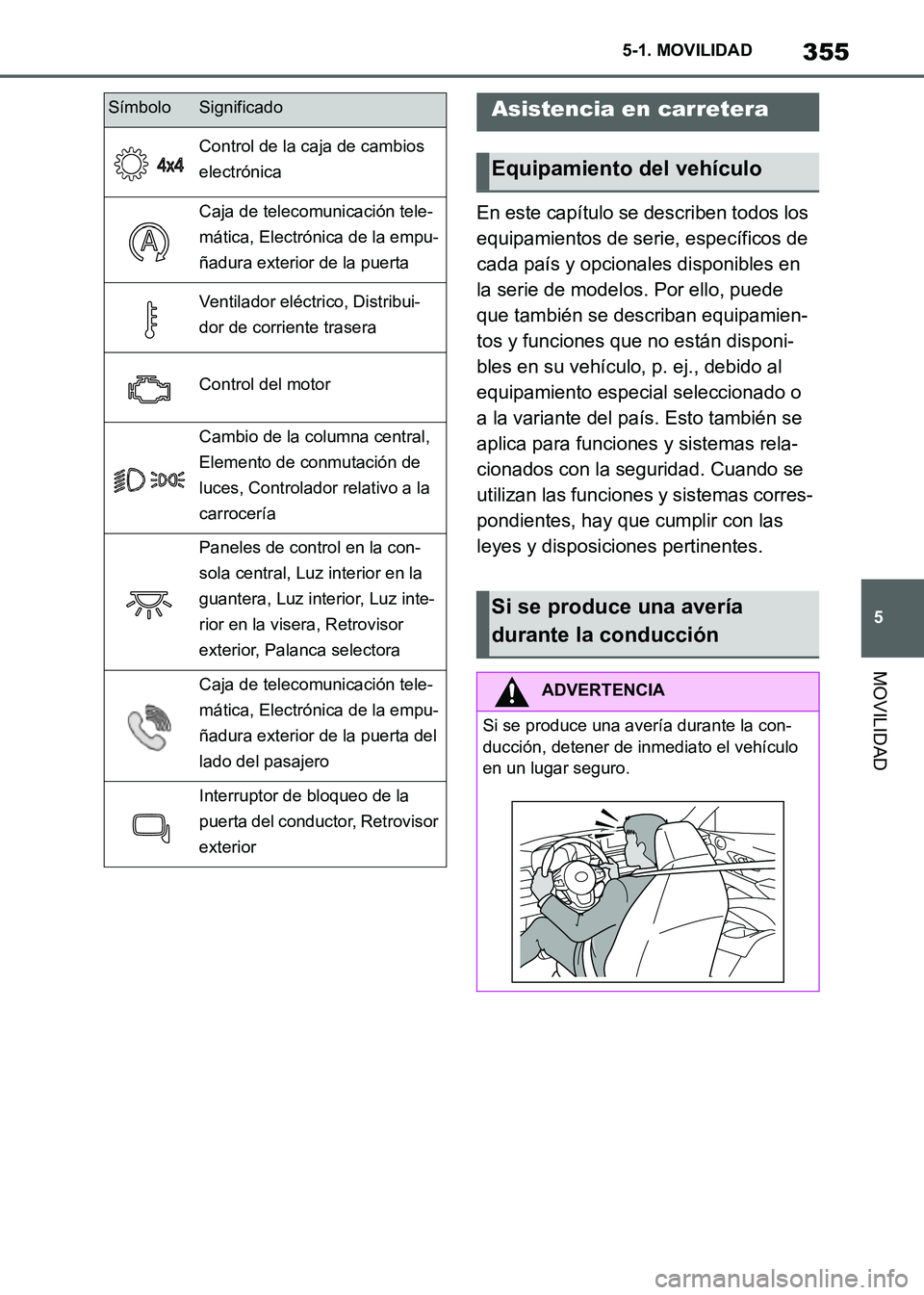

Supra Owner's Manual_S (from Nov. '20 Prod.)En este capítulo se describen todos los
equipamientos de serie, específicos de
cada país y opcionales disponibles en
la serie de modelos. Por ello, puede
que también se describan equipamien-
tos y funciones que no están disponi-
bles en su vehículo, p. ej., debido al
equipamiento especial seleccionado o
a la variante del país. Esto también se
aplica para funciones y sistemas rela-
cionados con la seguridad. Cuando se
utilizan las funciones y sistemas corres-
pondientes, hay que cumplir con las
leyes y disposiciones pertinentes.
Control de la caja de cambios
electrónica
Caja de telecomunicación tele-
mática, Electrónica de la empu-
ñadura exterior de la puerta
Ventilador eléctrico, Distribui-
dor de corriente trasera
Control del motor
Cambio de la columna central,
Elemento de conmutación de
luces, Controlador relativo a la
carrocería
Paneles de control en la con-
sola central, Luz interior en la
guantera, Luz interior, Luz inte-
rior en la visera, Retrovisor
exterior, Palanca selectora
Caja de telecomunicación tele-
mática, Electrónica de la empu-
ñadura exterior de la puerta del
lado del pasajero
Interruptor de bloqueo de la
puerta del conductor, Retrovisor
exterior
SímboloSignificadoAsistencia en carretera
Equipamiento del vehículo
Si se produce una avería
durante la conducción
ADVERTENCIA
Si se produce una avería durante la con-
ducción, detener de inmediato el vehículo
en un lugar seguro.
Supra_OM_Spanish_OM99X80S.book 355 ページ ２０２０年８月２６日　水曜日　午後１時３１分

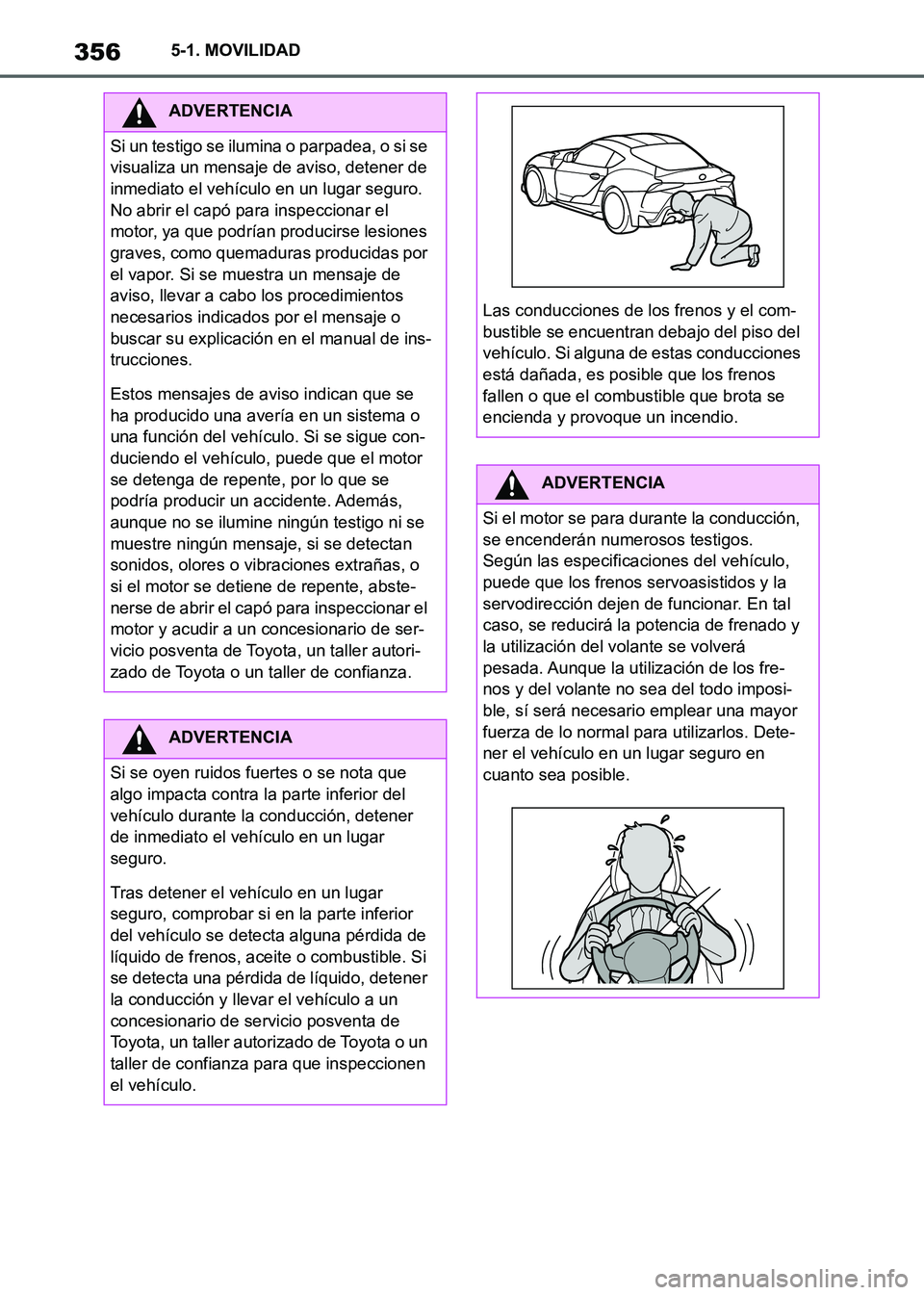

3565-1. MOVILIDAD
Supra Owner's Manual_S (from Nov. '20 Prod.)
ADVERTENCIA
Si un testigo se ilumina o parpadea, o si se
visualiza un mensaje de aviso, detener de
inmediato el vehículo en un lugar seguro.
No abrir el capó para inspeccionar el
motor, ya que podrían producirse lesiones
graves, como quemaduras producidas por
el vapor. Si se muestra un mensaje de
aviso, llevar a cabo los procedimientos
necesarios indicados por el mensaje o
buscar su explicación en el manual de ins-
trucciones.
Estos mensajes de aviso indican que se
ha producido una avería en un sistema o
una función del vehículo. Si se sigue con-
duciendo el vehículo, puede que el motor
se detenga de repente, por lo que se
podría producir un accidente. Además,
aunque no se ilumine ningún testigo ni se
muestre ningún mensaje, si se detectan
sonidos, olores o vibraciones extrañas, o
si el motor se detiene de repente, abste-
nerse de abrir el capó para inspeccionar el
motor y acudir a un concesionario de ser-
vicio posventa de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
ADVERTENCIA
Si se oyen ruidos fuertes o se nota que
algo impacta contra la parte inferior del
vehículo durante la conducción, detener
de inmediato el vehículo en un lugar
seguro.
Tras detener el vehículo en un lugar
seguro, comprobar si en la parte inferior
del vehículo se detecta alguna pérdida de
líquido de frenos, aceite o combustible. Si
se detecta una pérdida de líquido, detener
la conducción y llevar el vehículo a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza para que inspeccionen
el vehículo.
Las conducciones de los frenos y el com-
bustible se encuentran debajo del piso del
vehículo. Si alguna de estas conducciones
está dañada, es posible que los frenos
fallen o que el combustible que brota se
encienda y provoque un incendio.
ADVERTENCIA
Si el motor se para durante la conducción,
se encenderán numerosos testigos.
Según las especificaciones del vehículo,
puede que los frenos servoasistidos y la
servodirección dejen de funcionar. En tal
caso, se reducirá la potencia de frenado y
la utilización del volante se volverá
pesada. Aunque la utilización de los fre-
nos y del volante no sea del todo imposi-
ble, sí será necesario emplear una mayor
fuerza de lo normal para utilizarlos. Dete-
ner el vehículo en un lugar seguro en
cuanto sea posible.
Supra_OM_Spanish_OM99X80S.book 356 ページ ２０２０年８月２６日　水曜日　午後１時３１分

357
5 5-1. MOVILIDAD
MOVILIDAD

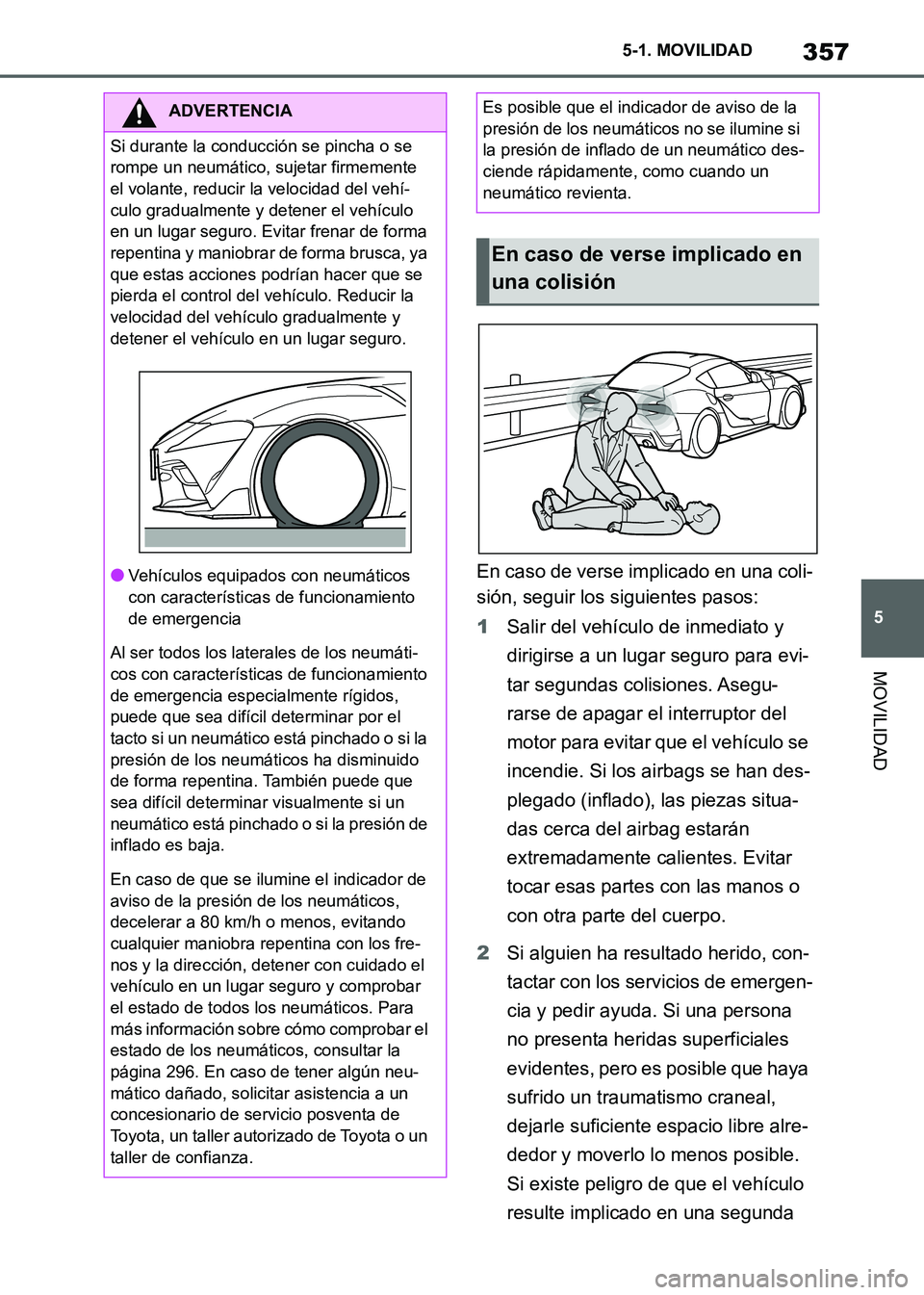

Supra Owner's Manual_S (from Nov. '20 Prod.)En caso de verse implicado en una coli-
sión, seguir los siguientes pasos:
1Salir del vehículo de inmediato y
dirigirse a un lugar seguro para evi-
tar segundas colisiones. Asegu-
rarse de apagar el interruptor del
motor para evitar que el vehículo se
incendie. Si los airbags se han des-
plegado (inflado), las piezas situa-
das cerca del airbag estarán
extremadamente calientes. Evitar
tocar esas partes con las manos o
con otra parte del cuerpo.
2Si alguien ha resultado herido, con-
tactar con los servicios de emergen-
cia y pedir ayuda. Si una persona
no presenta heridas superficiales
evidentes, pero es posible que haya
sufrido un traumatismo craneal,
dejarle suficiente espacio libre alre-
dedor y moverlo lo menos posible.
Si existe peligro de que el vehículo
resulte implicado en una segunda
ADVERTENCIA
Si durante la conducción se pincha o se
rompe un neumático, sujetar firmemente
el volante, reducir la velocidad del vehí-
culo gradualmente y detener el vehículo
en un lugar seguro. Evitar frenar de forma
repentina y maniobrar de forma brusca, ya
que estas acciones podrían hacer que se
pierda el control del vehículo. Reducir la
velocidad del vehículo gradualmente y
detener el vehículo en un lugar seguro.
●Vehículos equipados con neumáticos
con características de funcionamiento
de emergencia
Al ser todos los laterales de los neumáti-
cos con características de funcionamiento
de emergencia especialmente rígidos,
puede que sea difícil determinar por el
tacto si un neumático está pinchado o si la
presión de los neumáticos ha disminuido
de forma repentina. También puede que
sea difícil determinar visualmente si un
neumático está pinchado o si la presión de
inflado es baja.
En caso de que se ilumine el indicador de
aviso de la presión de los neumáticos,
decelerar a 80 km/h o menos, evitando
cualquier maniobra repentina con los fre-
nos y la dirección, detener con cuidado el
vehículo en un lugar seguro y comprobar
el estado de todos los neumáticos. Para
más información sobre cómo comprobar el
estado de los neumáticos, consultar la
página 296. En caso de tener algún neu-
mático dañado, solicitar asistencia a un
concesionario de servicio posventa de
Toyota, un taller autorizado de Toyota o un
taller de confianza.
Es posible que el indicador de aviso de la
presión de los neumáticos no se ilumine si
la presión de inflado de un neumático des-
ciende rápidamente, como cuando un
neumático revienta.
En caso de verse implicado en
una colisión
Supra_OM_Spanish_OM99X80S.book 357 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3585-1. MOVILIDAD

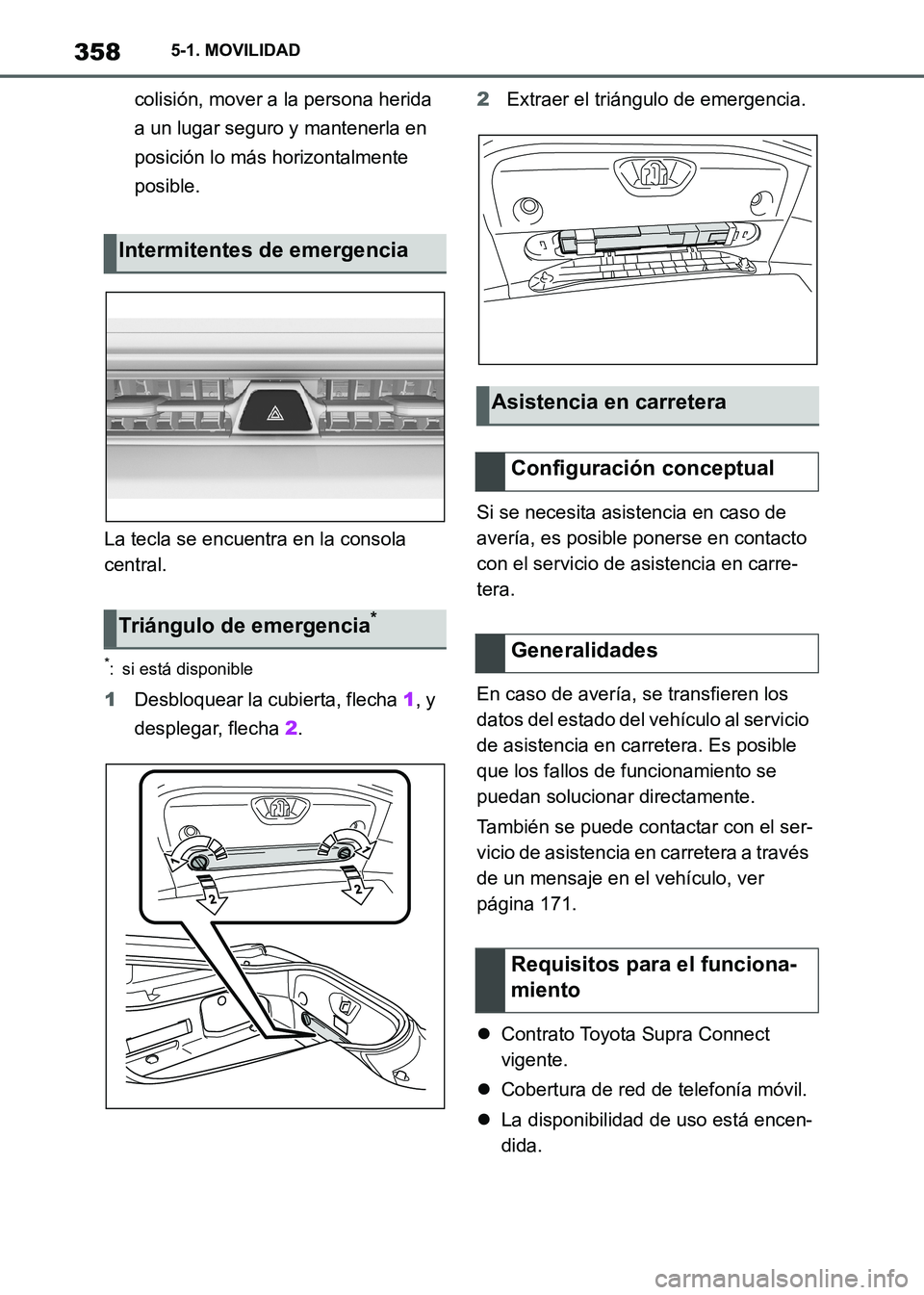

Supra Owner's Manual_S (from Nov. '20 Prod.)colisión, mover a la persona herida
a un lugar seguro y mantenerla en
posición lo más horizontalmente
posible.
La tecla se encuentra en la consola
central.
*: si está disponible
1Desbloquear la cubierta, flecha 1, y
desplegar, flecha 2.2Extraer el triángulo de emergencia.
Si se necesita asistencia en caso de
avería, es posible ponerse en contacto
con el servicio de asistencia en carre-
tera.
En caso de avería, se transfieren los
datos del estado del vehículo al servicio
de asistencia en carretera. Es posible
que los fallos de funcionamiento se
puedan solucionar directamente.
También se puede contactar con el ser-
vicio de asistencia en carretera a través
de un mensaje en el vehículo, ver
página 171.
Contrato Toyota Supra Connect
vigente.
Cobertura de red de telefonía móvil.
La disponibilidad de uso está encen-
dida.
Intermitentes de emergencia
Triángulo de emergencia*
Asistencia en carretera
Configuración conceptual
Generalidades
Requisitos para el funciona-
miento
Supra_OM_Spanish_OM99X80S.book 358 ページ ２０２０年８月２６日　水曜日　午後１時３１分

359
5 5-1. MOVILIDAD
MOVILIDAD

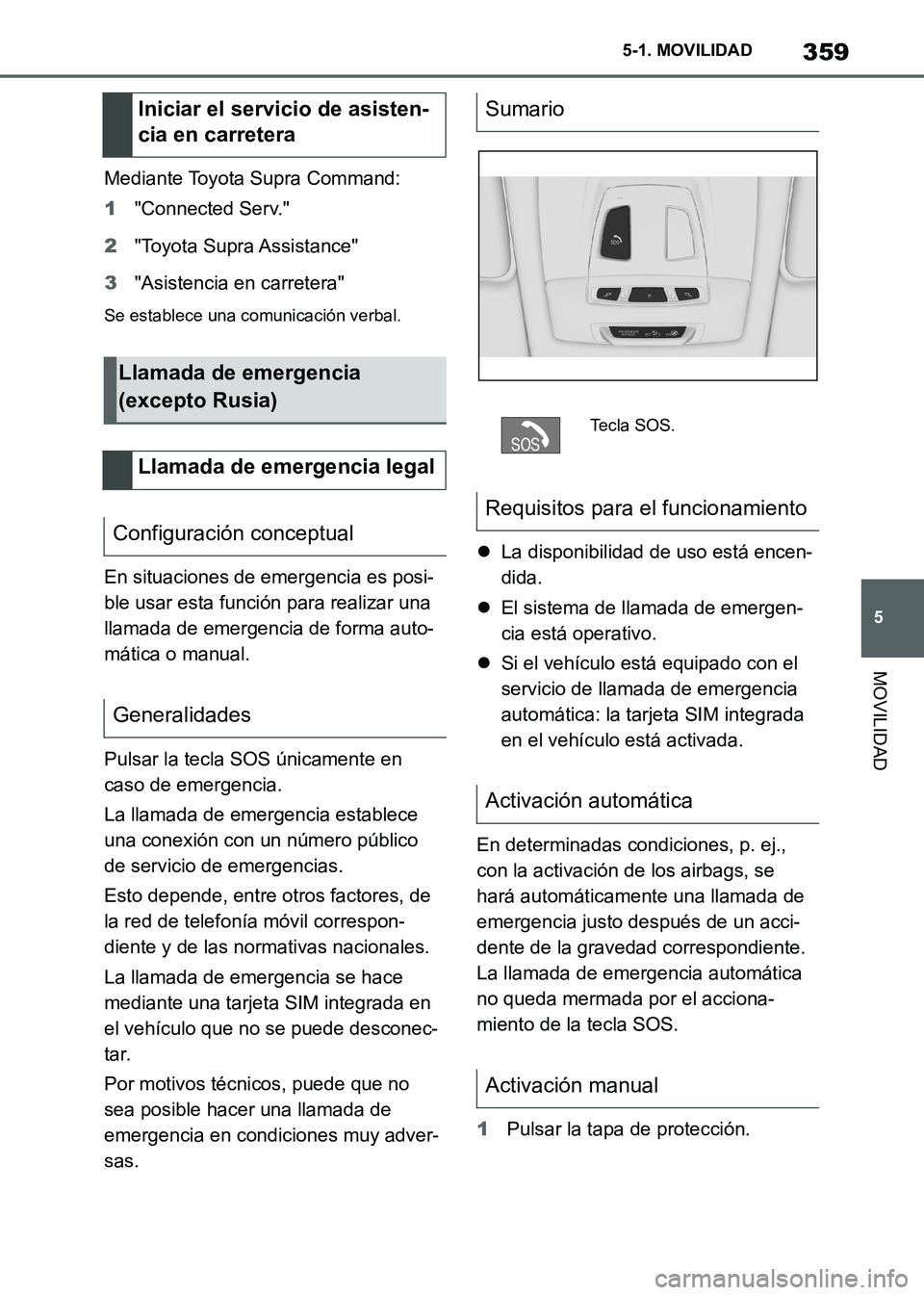

Supra Owner's Manual_S (from Nov. '20 Prod.)Mediante Toyota Supra Command:
1"Connected Serv."
2"Toyota Supra Assistance"
3"Asistencia en carretera"
Se establece una comunicación verbal.
En situaciones de emergencia es posi-
ble usar esta función para realizar una
llamada de emergencia de forma auto-
mática o manual.
Pulsar la tecla SOS únicamente en
caso de emergencia.
La llamada de emergencia establece
una conexión con un número público
de servicio de emergencias.
Esto depende, entre otros factores, de
la red de telefonía móvil correspon-
diente y de las normativas nacionales.
La llamada de emergencia se hace
mediante una tarjeta SIM integrada en
el vehículo que no se puede desconec-
tar.
Por motivos técnicos, puede que no
sea posible hacer una llamada de
emergencia en condiciones muy adver-
sas.La disponibilidad de uso está encen-
dida.
El sistema de llamada de emergen-
cia está operativo.
Si el vehículo está equipado con el
servicio de llamada de emergencia
automática: la tarjeta SIM integrada
en el vehículo está activada.
En determinadas condiciones, p. ej.,
con la activación de los airbags, se
hará automáticamente una llamada de
emergencia justo después de un acci-
dente de la gravedad correspondiente.
La llamada de emergencia automática
no queda mermada por el acciona-
miento de la tecla SOS.
1Pulsar la tapa de protección.
Iniciar el servicio de asisten-
cia en carretera
Llamada de emergencia
(excepto Rusia)
Llamada de emergencia legal
Configuración conceptual
Generalidades
Sumario
Tecla SOS.
Requisitos para el funcionamiento
Activación automática
Activación manual
Supra_OM_Spanish_OM99X80S.book 359 ページ ２０２０年８月２６日　水曜日　午後１時３１分

3605-1. MOVILIDAD

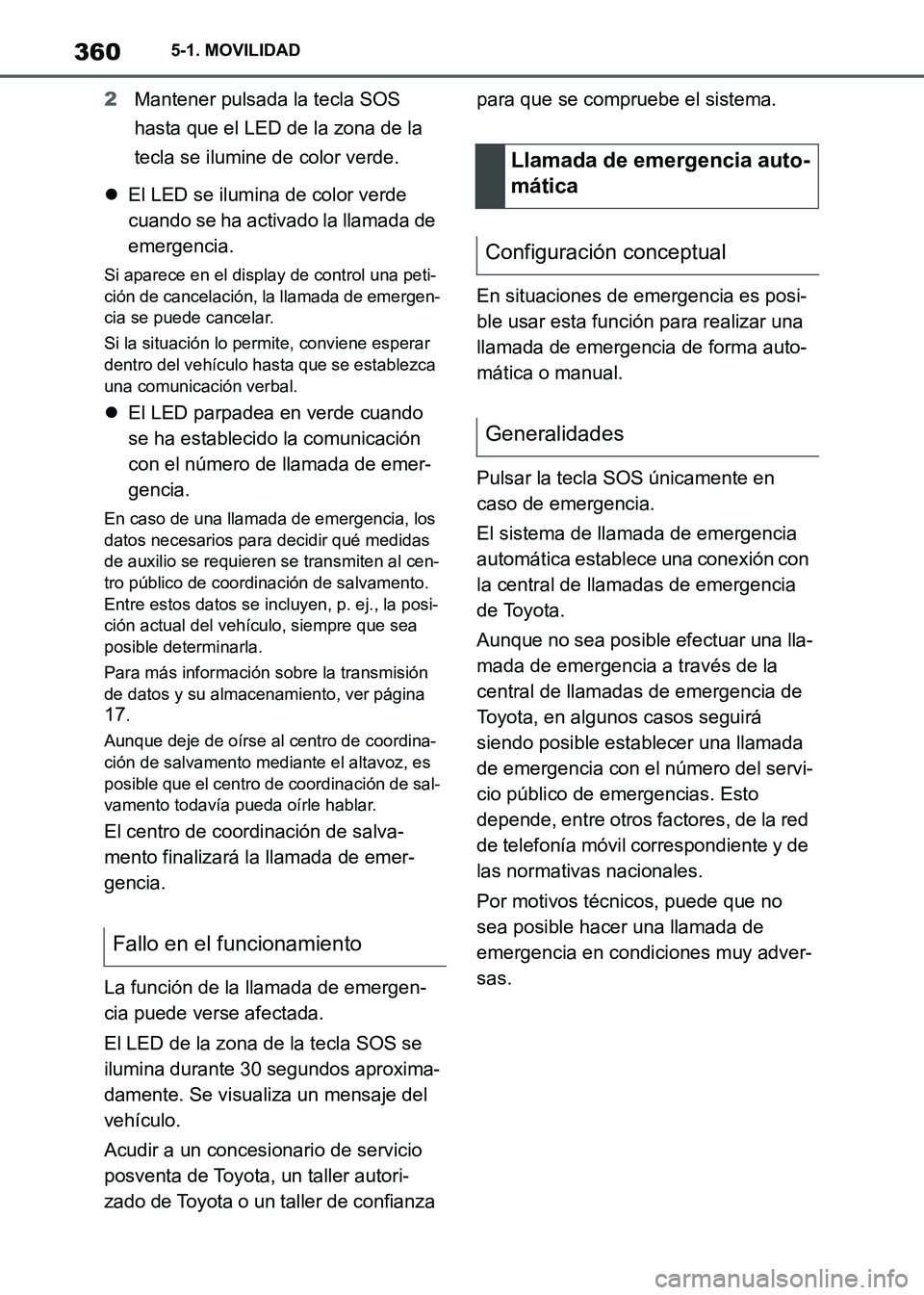

Supra Owner's Manual_S (from Nov. '20 Prod.)2Mantener pulsada la tecla SOS
hasta que el LED de la zona de la
tecla se ilumine de color verde.
El LED se ilumina de color verde
cuando se ha activado la llamada de
emergencia.
Si aparece en el display de control una peti-
ción de cancelación, la llamada de emergen-
cia se puede cancelar.
Si la situación lo permite, conviene esperar
dentro del vehículo hasta que se establezca
una comunicación verbal.
El LED parpadea en verde cuando
se ha establecido la comunicación
con el número de llamada de emer-
gencia.
En caso de una llamada de emergencia, los
datos necesarios para decidir qué medidas
de auxilio se requieren se transmiten al cen-
tro público de coordinación de salvamento.
Entre estos datos se incluyen, p. ej., la posi-
ción actual del vehículo, siempre que sea
posible determinarla.
Para más información sobre la transmisión
de datos y su almacenamiento, ver página
17.
Aunque deje de oírse al centro de coordina-
ción de salvamento mediante el altavoz, es
posible que el centro de coordinación de sal-
vamento todavía pueda oírle hablar.
El centro de coordinación de salva-
mento finalizará la llamada de emer-
gencia.
La función de la llamada de emergen-
cia puede verse afectada.
El LED de la zona de la tecla SOS se
ilumina durante 30 segundos aproxima-
damente. Se visualiza un mensaje del
vehículo.
Acudir a un concesionario de servicio
posventa de Toyota, un taller autori-
zado de Toyota o un taller de confianza para que se compruebe el sistema.
En situaciones de emergencia es posi-
ble usar esta función para realizar una
llamada de emergencia de forma auto-
mática o manual.
Pulsar la tecla SOS únicamente en
caso de emergencia.
El sistema de llamada de emergencia
automática establece una conexión con
la central de llamadas de emergencia
de Toyota.
Aunque no sea posible efectuar una lla-
mada de emergencia a través de la
central de llamadas de emergencia de
Toyota, en algunos casos seguirá
siendo posible establecer una llamada
de emergencia con el número del servi-
cio público de emergencias. Esto
depende, entre otros factores, de la red
de telefonía móvil correspondiente y de
las normativas nacionales.
Por motivos técnicos, puede que no
sea posible hacer una llamada de
emergencia en condiciones muy adver-
sas.
Fallo en el funcionamiento
Llamada de emergencia auto-
mática
Configuración conceptual
Generalidades
Supra_OM_Spanish_OM99X80S.book 360 ページ ２０２０年８月２６日　水曜日　午後１時３１分
