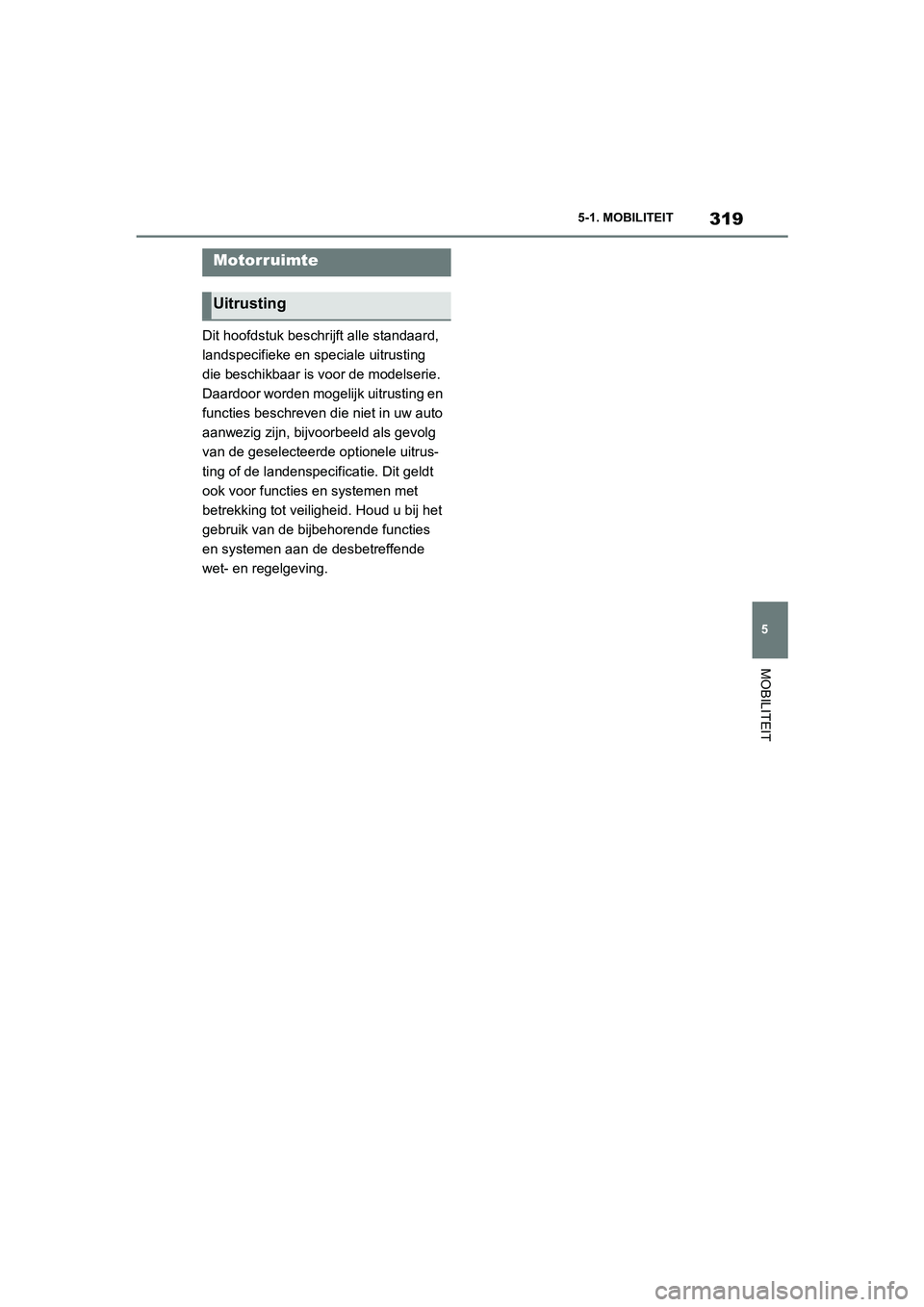

TOYOTA SUPRA 2022 Instructieboekje (in Dutch)

319
5
5-1. MOBILITEIT
MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
Motorruimte
Uitrusting
Supra_OM_General_OM9A066E_1_2111.book Page
319 Friday, September 24, 2021 10:31 AM

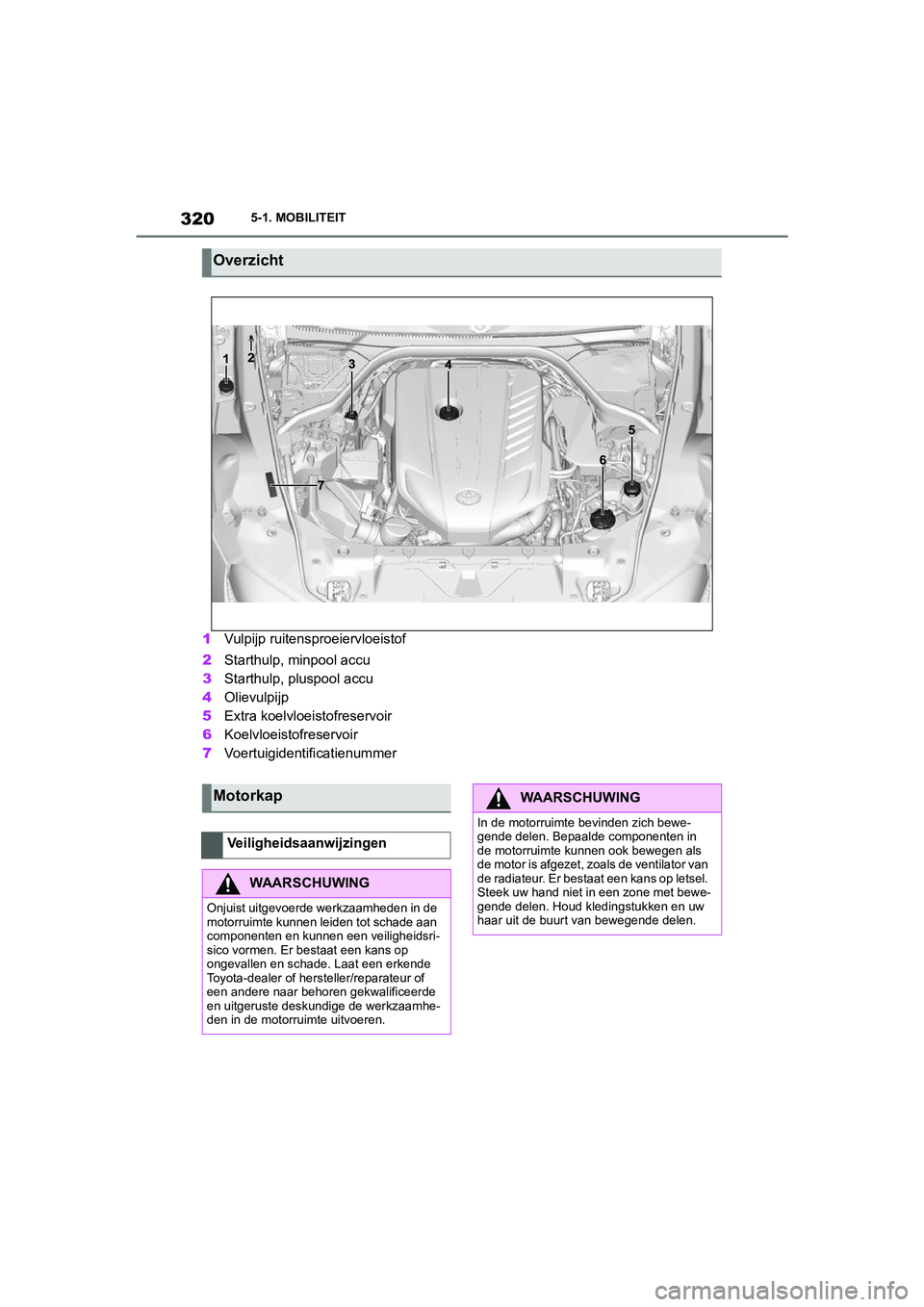

3205-1. MOBILITEIT
1Vulpijp ruitensproeiervloeistof
2 Starthulp, minpool accu
3 Starthulp, pluspool accu
4 Olievulpijp
5 Extra koelvloeistofreservoir
6 Koelvloeistofreservoir
7 Voertuigidentificatienummer
Overzicht
Motorkap
Veiligheidsaanwijzingen
WAARSCHUWING
Onjuist uitgevoerde werkzaamheden in de
motorruimte kunnen leiden tot schade aan
componenten en kunnen een veiligheidsri-
sico vormen. Er bestaat een kans op
ongevallen en schade. Laat een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige de werkzaamhe-
den in de motorruimte uitvoeren.
WAARSCHUWING
In de motorruimte bevinden zich bewe-
gende delen. Bepaalde componenten in
de motorruimte kunnen ook bewegen als
de motor is afgezet, zoals de ventilator van
de radiateur. Er bestaat een kans op letsel.
Steek uw hand niet in een zone met bewe-
gende delen. Houd kledingstukken en uw
haar uit de buurt van bewegende delen.
Supra_OM_General_OM9A066E_1_2111.book Page 320 Friday, September 24, 2021 10:31 AM

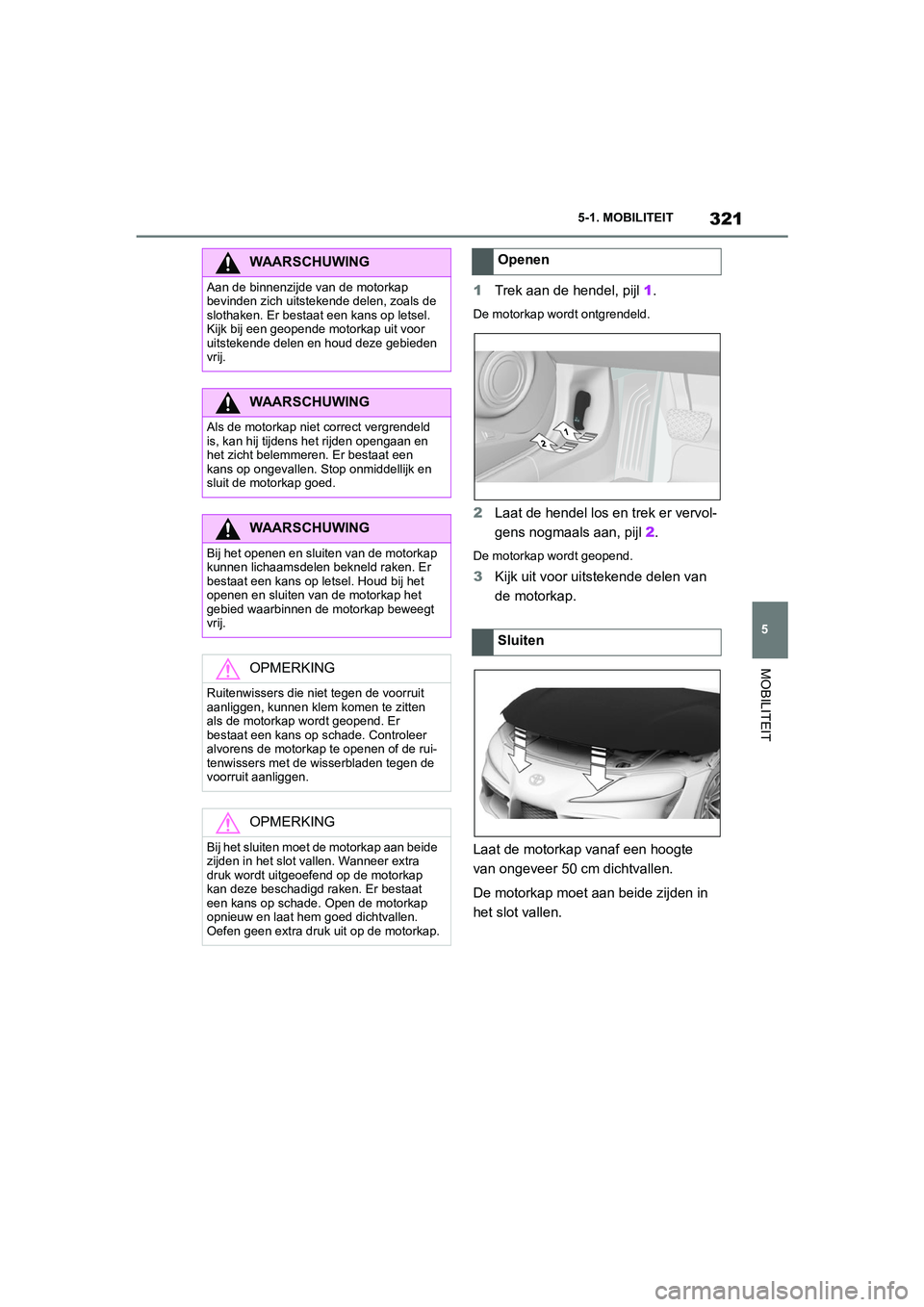

321
5
5-1. MOBILITEIT
MOBILITEIT
1
Trek aan de hendel, pijl 1.
De motorkap wordt ontgrendeld.
2Laat de hendel los en trek er vervol-
gens nogmaals aan, pijl 2.
De motorkap wordt geopend.
3Kijk uit voor uitstekende delen van
de motorkap.
Laat de motorkap vanaf een hoogte
van ongeveer 50 cm dichtvallen.
De motorkap moet aan beide zijden in
het slot vallen.
WAARSCHUWING
Aan de binnenzijde van de motorkap
bevinden zich uitste kende delen, zoals de
slothaken. Er bestaat een kans op letsel.
Kijk bij een geopende motorkap uit voor
uitstekende delen en houd deze gebieden
vrij.
WAARSCHUWING
Als de motorkap niet correct vergrendeld
is, kan hij tijdens het rijden opengaan en
het zicht belemmeren. Er bestaat een
kans op ongevallen. Stop onmiddellijk en
sluit de motorkap goed.
WAARSCHUWING
Bij het openen en sluiten van de motorkap
kunnen lichaamsdelen bekneld raken. Er
bestaat een kans op letsel. Houd bij het
openen en sluiten van de motorkap het
gebied waarbinnen de motorkap beweegt
vrij.
OPMERKING
Ruitenwissers die niet tegen de voorruit
aanliggen, kunnen klem komen te zitten
als de motorkap wordt geopend. Er
bestaat een kans op schade. Controleer
alvorens de motorkap te openen of de rui-
tenwissers met de wisserbladen tegen de
voorruit aanliggen.
OPMERKING
Bij het sluiten moet de motorkap aan beide
zijden in het slot vallen. Wanneer extra
druk wordt uitgeoefend op de motorkap
kan deze beschadigd raken. Er bestaat
een kans op schade. Open de motorkap
opnieuw en laat hem goed dichtvallen.
Oefen geen extra druk uit op de motorkap.
Openen
Sluiten
Supra_OM_General_OM9A066E_1_2111.book Page 321 Friday, September 24, 2021 10:31 AM

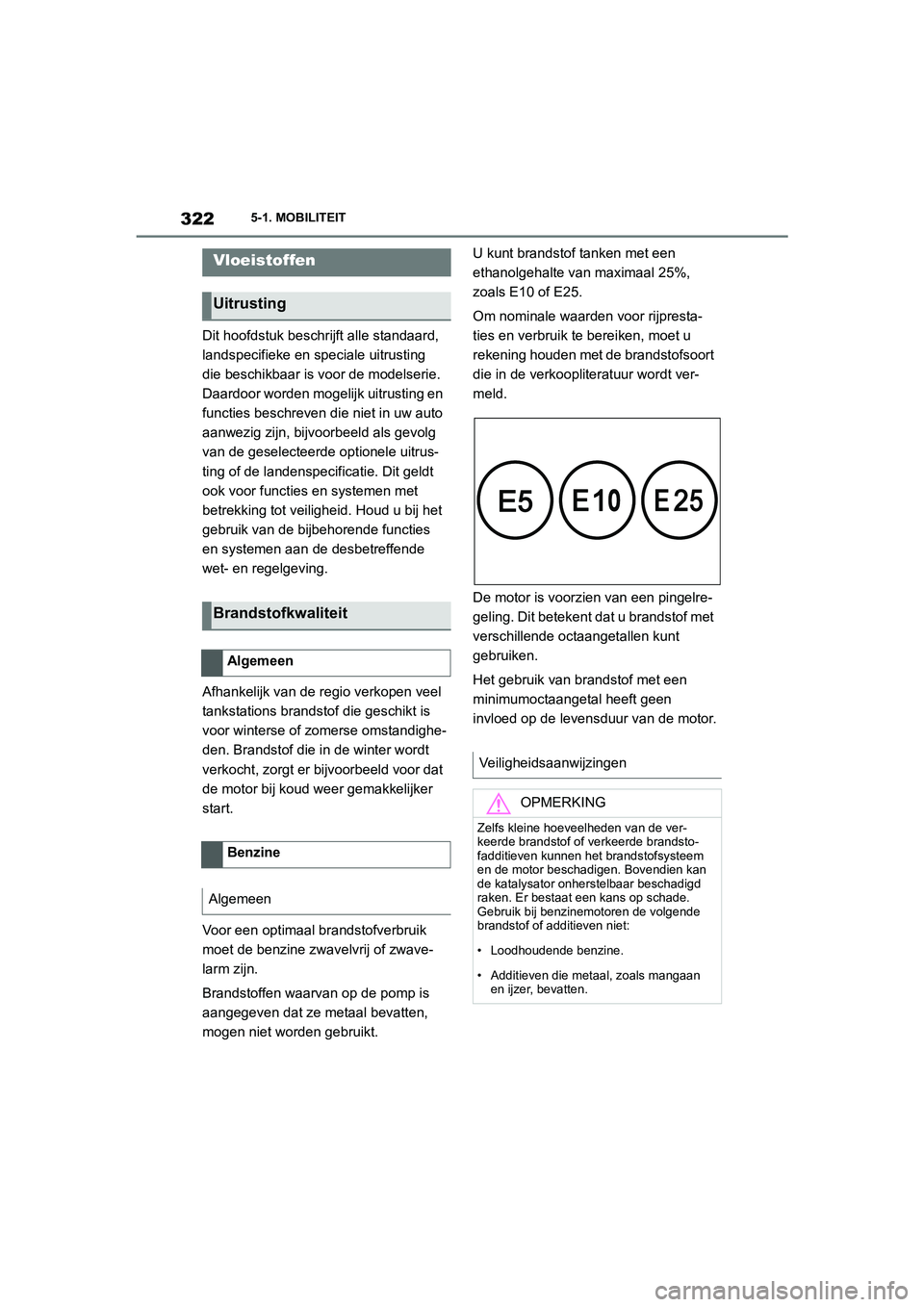

3225-1. MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
Afhankelijk van de regio verkopen veel
tankstations brandstof die geschikt is
voor winterse of zomerse omstandighe-
den. Brandstof die in de winter wordt
verkocht, zorgt er bijvoorbeeld voor dat
de motor bij koud weer gemakkelijker
start.
Voor een optimaal brandstofverbruik
moet de benzine zwavelvrij of zwave-
larm zijn.
Brandstoffen waarvan op de pomp is
aangegeven dat ze metaal bevatten,
mogen niet worden gebruikt.U kunt brandstof tanken met een
ethanolgehalte van maximaal 25%,
zoals E10 of E25.
Om nominale waarden voor rijpresta-
ties en verbruik te bereiken, moet u
rekening houden met de brandstofsoort
die in de verkoopliteratuur wordt ver-
meld.
De motor is voorzien van een pingelre-
geling. Dit betekent dat u brandstof met
verschillende octaangetallen kunt
gebruiken.
Het gebruik van brandstof met een
minimumoctaangetal heeft geen
invloed op de levensduur van de motor.
Vloeistoffen
Uitrusting
Brandstofkwaliteit
Algemeen
Benzine
Algemeen
Veiligheidsaanwijzingen
OPMERKING
Zelfs kleine hoeveelheden van de ver-
keerde brandstof of verkeerde brandsto-
fadditieven kunnen het brandstofsysteem
en de motor beschadigen. Bovendien kan
de katalysator onherstelbaar beschadigd
raken. Er bestaat een kans op schade.
Gebruik bij benzinemotoren de volgende
brandstof of additieven niet:
• Loodhoudende benzine.
• Additieven die metaal, zoals mangaan en ijzer, bevatten.
Supra_OM_General_OM9A066E_1_2111.book Page 322 Friday, September 24, 2021 10:31 AM

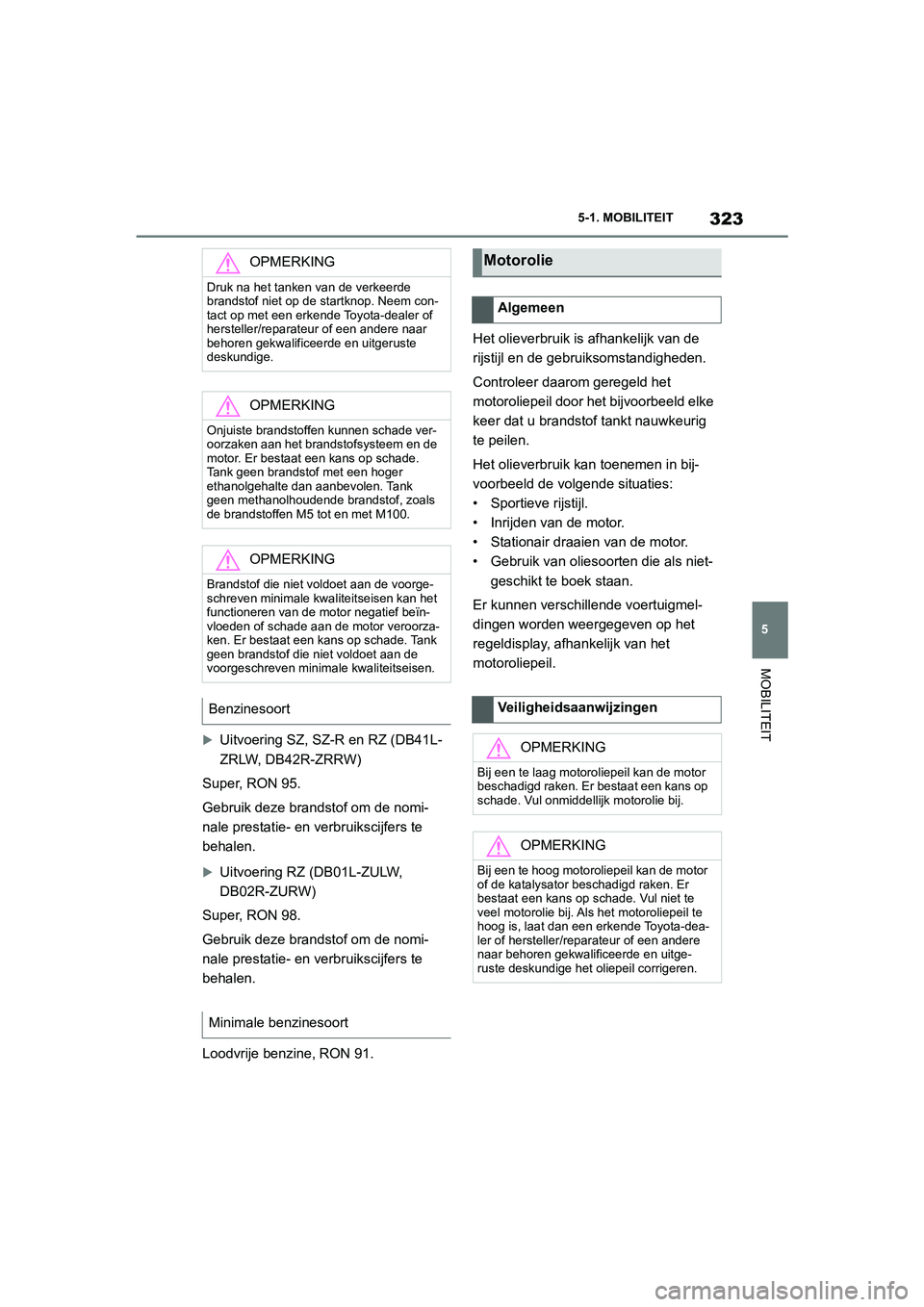

323
5
5-1. MOBILITEIT
MOBILITEIT
Uitvoering SZ, SZ-R en RZ (DB41L-
ZRLW, DB42R-ZRRW)
Super, RON 95.
Gebruik deze brandstof om de nomi-
nale prestatie- en verbruikscijfers te
behalen.
Uitvoering RZ (DB01L-ZULW,
DB02R-ZURW)
Super, RON 98.
Gebruik deze brandstof om de nomi-
nale prestatie- en verbruikscijfers te
behalen.
Loodvrije benzine, RON 91. Het olieverbruik is afhankelijk van de
rijstijl en de gebruiksomstandigheden.
Controleer daarom geregeld het
motoroliepeil door het bijvoorbeeld elke
keer dat u brandstof tankt nauwkeurig
te peilen.
Het olieverbruik kan toenemen in bij-
voorbeeld de volgende situaties:
• Sportieve rijstijl.
• Inrijden van de motor.
• Stationair draaien van de motor.
• Gebruik van oliesoorten die als niet-
geschikt te boek staan.
Er kunnen verschillende voertuigmel-
dingen worden weergegeven op het
regeldisplay, afhankelijk van het
motoroliepeil.
OPMERKING
Druk na het tanken van de verkeerde
brandstof niet op de startknop. Neem con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
Onjuiste brandstoffen kunnen schade ver-
oorzaken aan het brandstofsysteem en de
motor. Er bestaat een kans op schade.
Tank geen brandstof met een hoger
ethanolgehalte dan aanbevolen. Tank
geen methanolhoudende brandstof, zoals
de brandstoffen M5 tot en met M100.
OPMERKING
Brandstof die niet voldoet aan de voorge-
schreven minimale kwal iteitseisen kan het
functioneren van de motor negatief beïn-
vloeden of schade aan de motor veroorza-
ken. Er bestaat een kans op schade. Tank
geen brandstof die niet voldoet aan de
voorgeschreven minimale kwaliteitseisen.
Benzinesoort
Minimale benzinesoort
Motorolie
Algemeen
Veiligheidsaanwijzingen
OPMERKING
Bij een te laag motoroliepeil kan de motor
beschadigd raken. Er bestaat een kans op
schade. Vul onmiddellijk motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de motor
of de katalysator beschadigd raken. Er
bestaat een kans op schade. Vul niet te
veel motorolie bij. Al s het motoroliepeil te
hoog is, laat dan een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige het oliepeil corrigeren.
Supra_OM_General_OM9A066E_1_2111.book Page 323 Friday, September 24, 2021 10:31 AM

3245-1. MOBILITEIT
Bij de elektronische meting van het
oliepeil worden twee meetmethoden
gebruikt:
• Bewaking.
• Gedetailleerde meting.
Voer geregeld een gedetailleerde
meting uit als u vaak korte afstanden
aflegt of als u een sportieve rijstijl han-
teert, zoals het met hoge snelheid
nemen van bochten.
■Principe
Het motoroliepeil word t tijdens de rit
elektronisch bewaakt en kan worden
weergegeven op het regeldisplay.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
■Voorwaarden voor werking
Een actuele meting is beschikbaar na
ongeveer 30 minuten normaal rijden.
■Weergeven van het motoroliepeil
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
Het motoroliepeil wordt weergegeven.
■Beperkingen van het systeem
Als u vaak korte afstanden aflegt of als
u een sportieve rijstijl hanteert, kan het
oliepeil mogelijk niet worden gemeten.
In dat geval wordt de meting van de
laatste, voldoende lange rit weergege-
ven.
■Principe
Het motoroliepeil wordt gecontroleerd
terwijl de auto stilstaat en wordt weer-
gegeven op een schaalverdeling.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
■Algemeen
Tijdens de meting wordt het stationair
toerental iets verhoogd.
■Voorwaarden voor werking
• De auto staat horizontaal.
• De selectiehendel staat in stand N of P en het gaspedaal is niet ingetrapt.
• De motor draait en is op bedrijfstem-
peratuur.
■Uitvoeren van een gedetailleerde
meting
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
4 “Engine oil level measurement”
(meting motoroliepeil)
5 “Start measurement” (start meting)
Het motoroliepeil wordt gecontroleerd
en weergegeven op een schaalverde-
ling.
Elektronische meting oliepeil
Algemeen
Bewaking
Er wordt een rood controle-
lampje weergegeven als de
motoroliedruk onvoldoende
is.
Gedetailleerde meting
Supra_OM_General_OM9A066E_1_2111.book Page 324 Friday, September 24, 2021 10:31 AM

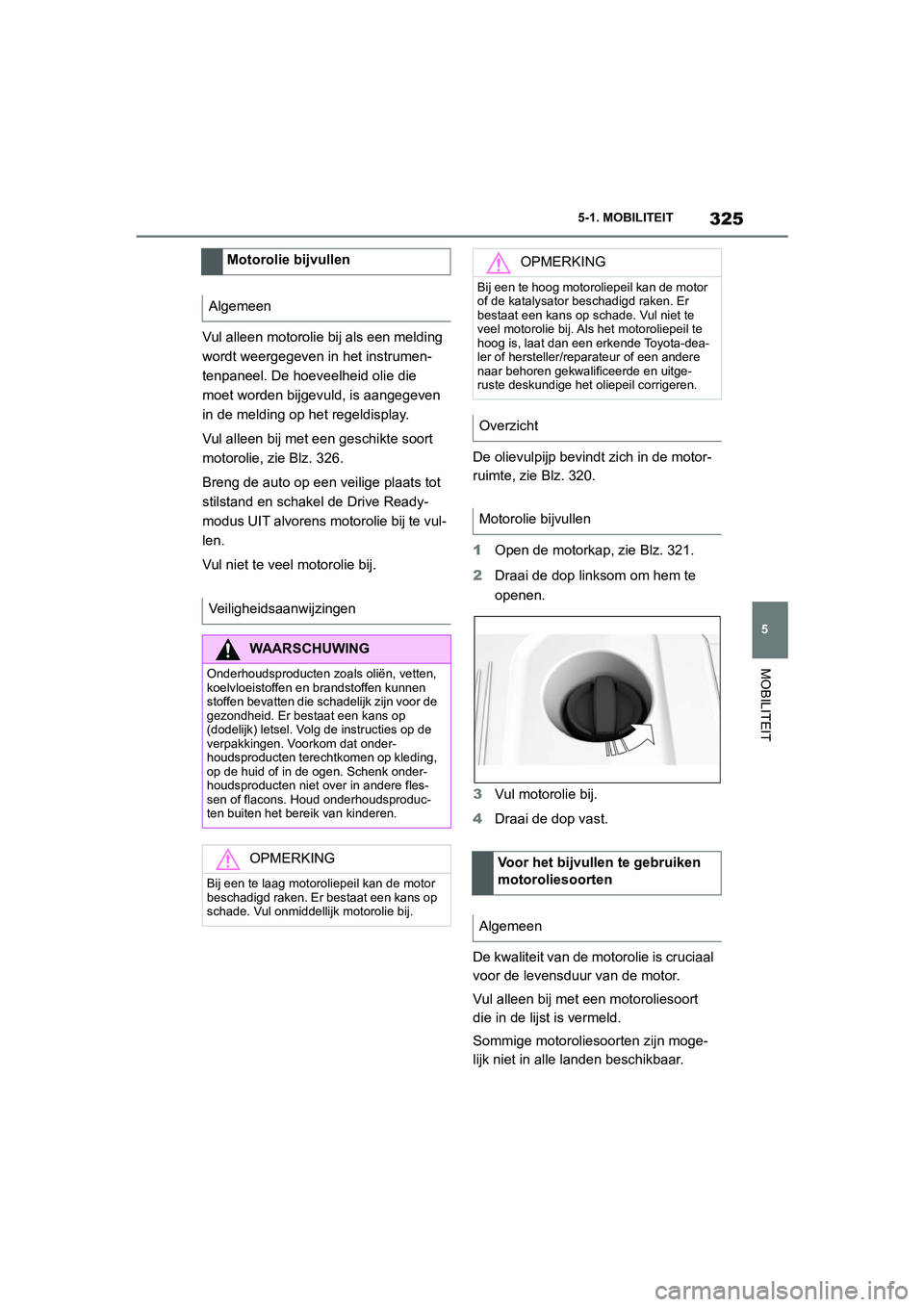

325
5
5-1. MOBILITEIT
MOBILITEIT
Vul alleen motorolie bij als een melding
wordt weergegeven in het instrumen-
tenpaneel. De hoeveelheid olie die
moet worden bijgevuld, is aangegeven
in de melding op het regeldisplay.
Vul alleen bij met een geschikte soort
motorolie, zie Blz. 326.
Breng de auto op een veilige plaats tot
stilstand en schakel de Drive Ready-
modus UIT alvorens motorolie bij te vul-
len.
Vul niet te veel motorolie bij.
De olievulpijp bevindt zich in de motor-
ruimte, zie Blz. 320.
1
Open de motorkap, zie Blz. 321.
2 Draai de dop linksom om hem te
openen.
3 Vul motorolie bij.
4 Draai de dop vast.
De kwaliteit van de motorolie is cruciaal
voor de levensduur van de motor.
Vul alleen bij met een motoroliesoort
die in de lijst is vermeld.
Sommige motoroliesoo rten zijn moge-
lijk niet in alle landen beschikbaar.
Motorolie bijvullen
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Onderhoudsproducten zoals oliën, vetten,
koelvloeistoffen en brandstoffen kunnen
stoffen bevatten die schadelijk zijn voor de
gezondheid. Er bestaat een kans op
(dodelijk) letsel. Volg de instructies op de
verpakkingen. Voorkom dat onder-
houdsproducten terechtkomen op kleding,
op de huid of in de ogen. Schenk onder-
houdsproducten niet over in andere fles-
sen of flacons. Houd onderhoudsproduc-
ten buiten het bereik van kinderen.
OPMERKING
Bij een te laag motoroliepeil kan de motor
beschadigd raken. Er bestaat een kans op
schade. Vul onmiddellijk motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de motor
of de katalysator beschadigd raken. Er
bestaat een kans op schade. Vul niet te
veel motorolie bij. Al s het motoroliepeil te
hoog is, laat dan een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige het oliepeil corrigeren.
Overzicht
Motorolie bijvullen
Voor het bijvullen te gebruiken
motoroliesoorten
Algemeen
Supra_OM_General_OM9A066E_1_2111.book Page 325 Friday, September 24, 2021 10:31 AM

3265-1. MOBILITEIT
U kunt tot maximaal 1 liter olie van de
volgende specificatie gebruiken om bij
te vullen:
Als er geen geschikte motorolie
beschikbaar is, kunt u tot maximaal 1
liter olie van de volgende specificatie
gebruiken om bij te vullen:
■ACEA-uitvoering
■Viscositeit (SAE)
Oliën uit viscositeitsklassen met een
hoge viscositeit kunnen het brandstof-
verbruik verhogen.
Voor meer informatie over de specifica-
ties van geschikte oliën en viscositeits-
klassen kunt u terecht bij een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De fabrikant van uw auto raadt u aan
de motorolie door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige te laten ver-
versen.
Veiligheidsaanwijzingen
OPMERKING
Olieadditieven kunnen de motor beschadi-
gen. Er bestaat een kans op schade.
Gebruik geen olieadditieven.
OPMERKING
Het gebruik van een verkeerde motorolie
kan leiden tot storingen in en schade aan
de motor. Er bestaat een kans op schade.
Let er bij het kiezen van de motorolie op of
de motorolie voldoet aan de oliespecifica-
ties.
Geschikte motoroliesoorten
Benzinemotor
Originele Toyota-motorolie SN 0W-20 C5
voor GR Toyota Supra
BMW Longlife-17 FE+ 0W-20
Alternatieve motoroliesoorten
ACEA C2.
ACEA C3.
SAE 0W-20.
SAE 5W-20.
SAE 0W-30.
SAE 5W-30.
SAE 0W-40.
SAE 5W-40.
Olie verversen
OPMERKING
Als de motorolie niet op tijd wordt ververst,
kan dat leiden tot een snellere slijtage van
de motor en dus tot schade aan de motor.
Er bestaat een risico op materiële schade.
Overschrijd het in de auto aangegeven
onderhoudsinterval niet.
Supra_OM_General_OM9A066E_1_2111.book Page 326 Friday, September 24, 2021 10:31 AM

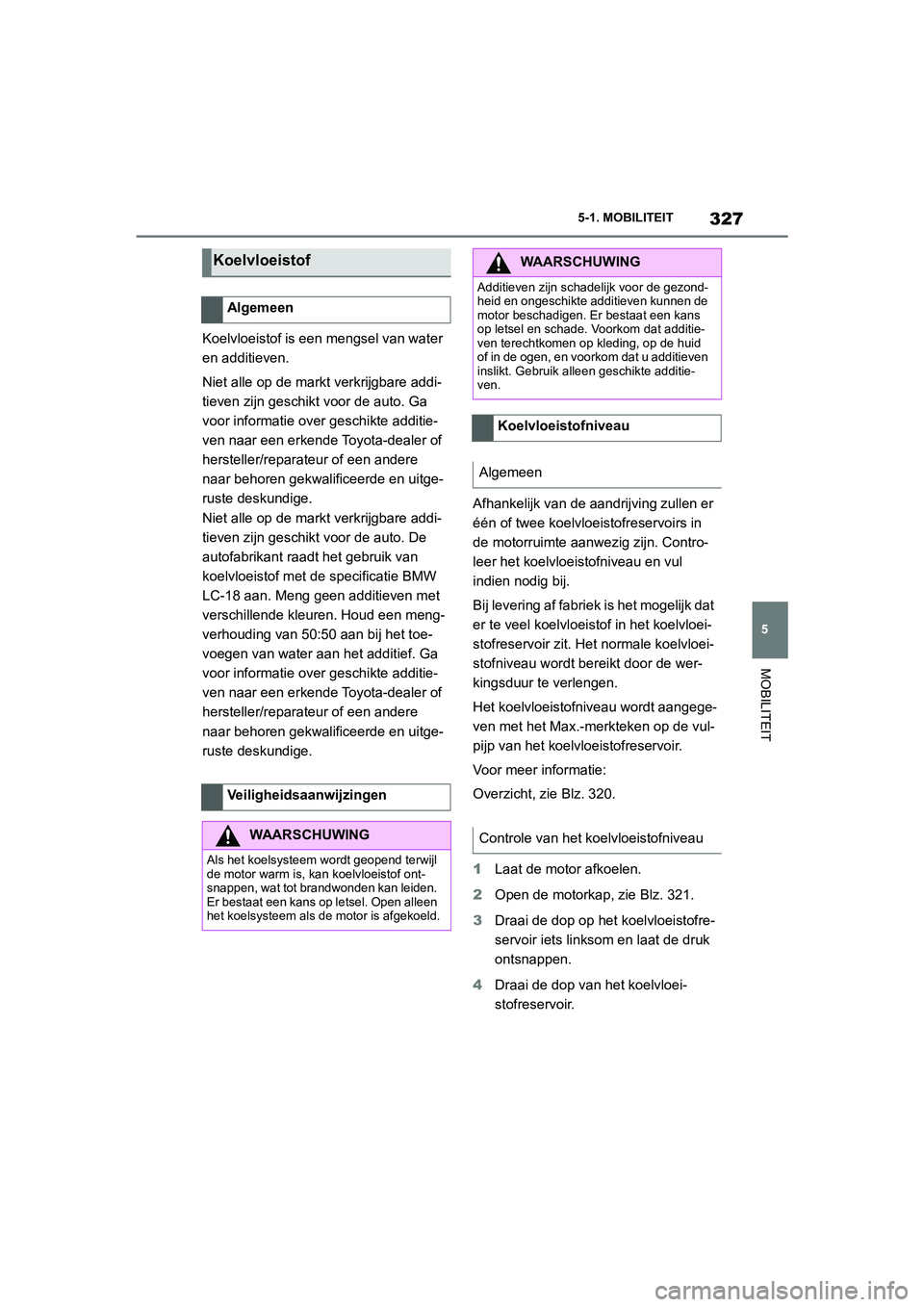

327
5
5-1. MOBILITEIT
MOBILITEIT
Koelvloeistof is een mengsel van water
en additieven.
Niet alle op de markt verkrijgbare addi-
tieven zijn geschikt voor de auto. Ga
voor informatie over geschikte additie-
ven naar een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Niet alle op de markt verkrijgbare addi-
tieven zijn geschikt voor de auto. De
autofabrikant raadt het gebruik van
koelvloeistof met de specificatie BMW
LC-18 aan. Meng geen additieven met
verschillende kleuren. Houd een meng-
verhouding van 50:50 aan bij het toe-
voegen van water aan het additief. Ga
voor informatie over geschikte additie-
ven naar een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Afhankelijk van de aandrijving zullen er
één of twee koelvloeistofreservoirs in
de motorruimte aanwezig zijn. Contro-
leer het koelvloeistofniveau en vul
indien nodig bij.
Bij levering af fabrie
k is het mogelijk dat
er te veel koelvloeistof in het koelvloei-
stofreservoir zit. He t normale koelvloei-
stofniveau wordt bereikt door de wer-
kingsduur te verlengen.
Het koelvloeistofniveau wordt aangege-
ven met het Max.-merkteken op de vul-
pijp van het koelvloeistofreservoir.
Voor meer informatie:
Overzicht, zie Blz. 320.
1 Laat de motor afkoelen.
2 Open de motorkap, zie Blz. 321.
3 Draai de dop op het koelvloeistofre-
servoir iets linksom en laat de druk
ontsnappen.
4 Draai de dop van het koelvloei-
stofreservoir.
Koelvloeistof
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Als het koelsysteem wordt geopend terwijl
de motor warm is, kan koelvloeistof ont-
snappen, wat tot brandwonden kan leiden.
Er bestaat een kans op letsel. Open alleen
het koelsysteem als de motor is afgekoeld.
WAARSCHUWING
Additieven zijn sc hadelijk voor de gezond-
heid en ongeschikte additieven kunnen de
motor beschadigen. Er bestaat een kans
op letsel en schade. Voorkom dat additie-
ven terechtkomen op kleding, op de huid
of in de ogen, en voorkom dat u additieven
inslikt. Gebruik alleen geschikte additie-
ven.
Koelvloeistofniveau
Algemeen
Controle van het koelvloeistofniveau
Supra_OM_General_OM9A066E_1_2111.book Page 327 Friday, September 24, 2021 10:31 AM

3285-1. MOBILITEIT
5Het koelvloeistofniveau is in orde
als het iets onder het Max.-merkte-
ken op de vulpijp staat.
6 Draai de dop vast.
1 Laat de motor afkoelen.
2 Open de motorkap, zie Blz. 321.
3 Draai de dop op het koelvloeistofre-
servoir iets linksom en laat de druk
ontsnappen.
4 Draai de dop van het koelvloei-
stofreservoir.
5 Vul indien nodig langzaam bij tot het
juiste niveau is bereikt; vul niet te
veel bij.
6 Draai de dop vast.
7 Laat zo snel mogelijk de bron van
het koelvloeistofverlies in orde
maken.
■Afvoeren
Houd u bij het afvoeren van koelvloei-
stof en koelvloeistofadditieven aan de
ter plaatse geldende milieuregels. Alle sproeierkoppen worden vanuit één
reservoir van vloei
stof voorzien.
Gebruik voor het sproeiersysteem een
mengsel van kraanwater en geconcen-
treerde ruitensproeiervloeistof, indien
nodig aangevuld met antivries.
Aanbevolen minimaal vulniveau: 1 liter.
Bijvullen
Ruitensproeiervloeistof
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Sommige antivriesproducten kunnen gif-
tige stoffen bevatten en licht ontvlambaar
zijn. Er is een kans op brand en dodelijk
letsel. Volg de instructies op de verpakkin-
gen. Houd antivries uit de buurt van ver-
brandingsbronnen. Schenk onder-
houdsproducten niet over in andere fles-
sen of flacons. Houd
onderhoudsproducten buiten het bereik
van kinderen.
WAARSCHUWING
Ruitensproeiervloeistof kan ontsteken en
tot ontbranding komen bij contact met hete
motoronderdelen. Er bestaat een kans op
letsel of schade. Vul alleen ruitensproeier-
vloeistof bij als de motor is afgekoeld. Sluit
vervolgens de dop van het sproeierreser-
voir volledig.
OPMERKING
Aan de ruitensproeiervloeistof toege-
voegde additieven met siliconen, die
ervoor zorgen dat het water over de ruiten
parelt, kunnen het sproeiersysteem
beschadigen. Er bestaat een kans op
schade. Voeg geen additieven met silico-
nen toe aan de ruitensproeiervloeistof.
Supra_OM_General_OM9A066E_1_2111.book Page 328 Friday, September 24, 2021 10:31 AM
