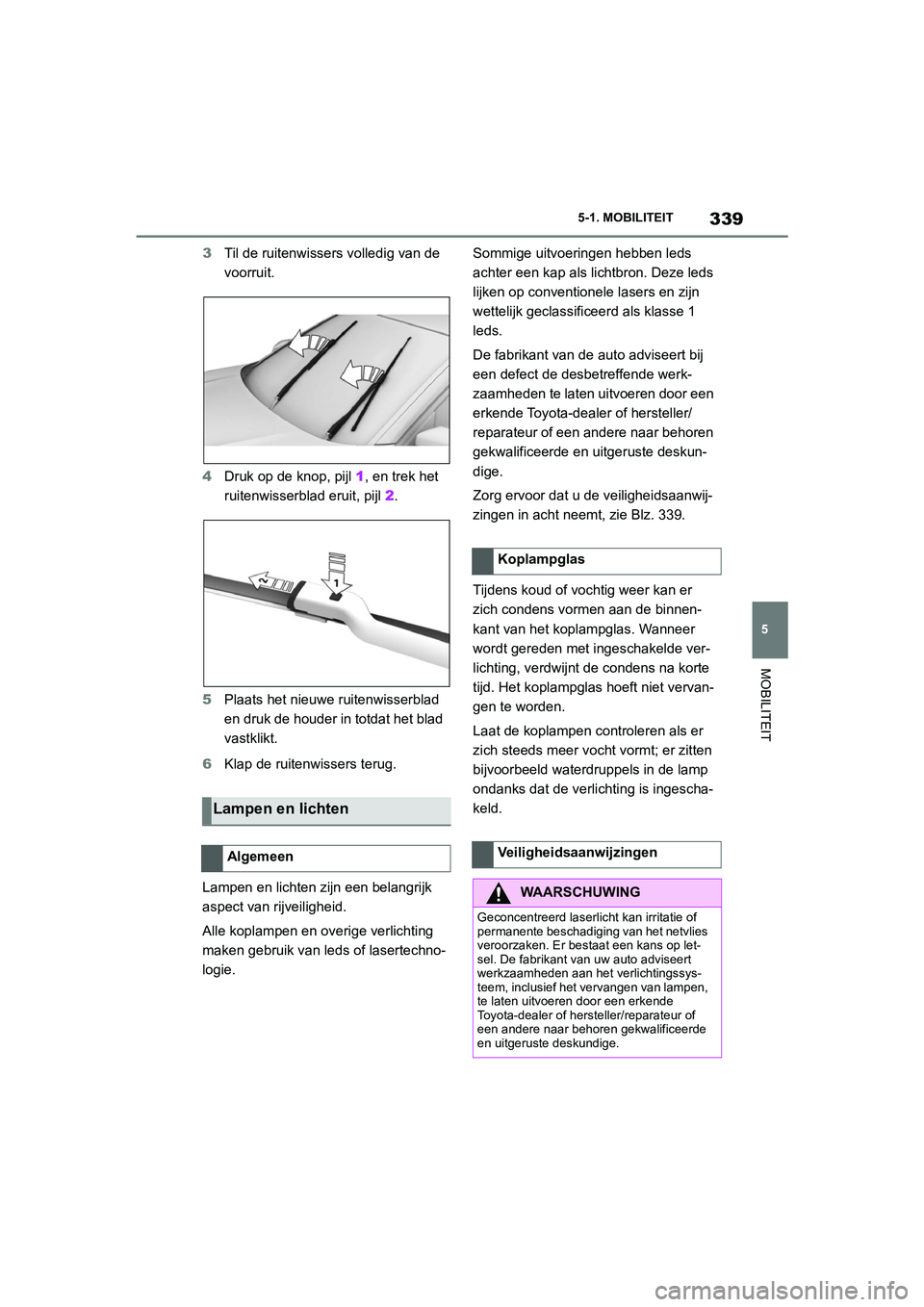

339
5
5-1. MOBILITEIT
MOBILITEIT
3
Til de ruitenwissers volledig van de
voorruit.
4 Druk op de knop, pijl 1, en trek het
ruitenwisserblad eruit, pijl 2.
5 Plaats het nieuwe ruitenwisserblad
en druk de houder in totdat het blad
vastklikt.
6 Klap de ruitenwissers terug.
Lampen en lichten zijn een belangrijk
aspect van rijveiligheid.
Alle koplampen en overige verlichting
maken gebruik van leds of lasertechno-
logie. Sommige uitvoeringen hebben leds
achter een kap als lichtbron. Deze leds
lijken op conventionele lasers en zijn
wettelijk geclassificeerd als klasse 1
leds.
De fabrikant van de auto adviseert bij
een defect de desbetreffende werk-
zaamheden te laten uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
Zorg ervoor dat u de veiligheidsaanwij-
zingen in acht neemt, zie Blz. 339.
Tijdens koud of vochtig weer kan er
zich condens vormen aan de binnen-
kant van het koplampglas. Wanneer
wordt gereden met ingeschakelde ver-
lichting, verdwijnt de condens na korte
tijd. Het koplampglas hoeft niet vervan-
gen te worden.
Laat de koplampen controleren als er
zich steeds meer vocht vormt; er zitten
bijvoorbeeld waterdruppels in de lamp
ondanks dat de verlichting is ingescha-
keld.
Lampen en lichten
Algemeen
Koplampglas
Veiligheidsaanwijzingen
WAARSCHUWING
Geconcentreerd laserlicht kan irritatie of
permanente beschadiging van het netvlies
veroorzaken. Er bestaat een kans op let-
sel. De fabrikant van uw auto adviseert
werkzaamheden aan het verlichtingssys-
teem, inclusief het vervangen van lampen,
te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Supra_OM_General_OM9A066E_1_2111.book Page
339 Friday, September 24, 2021 10:31 AM
Page 342 of 498

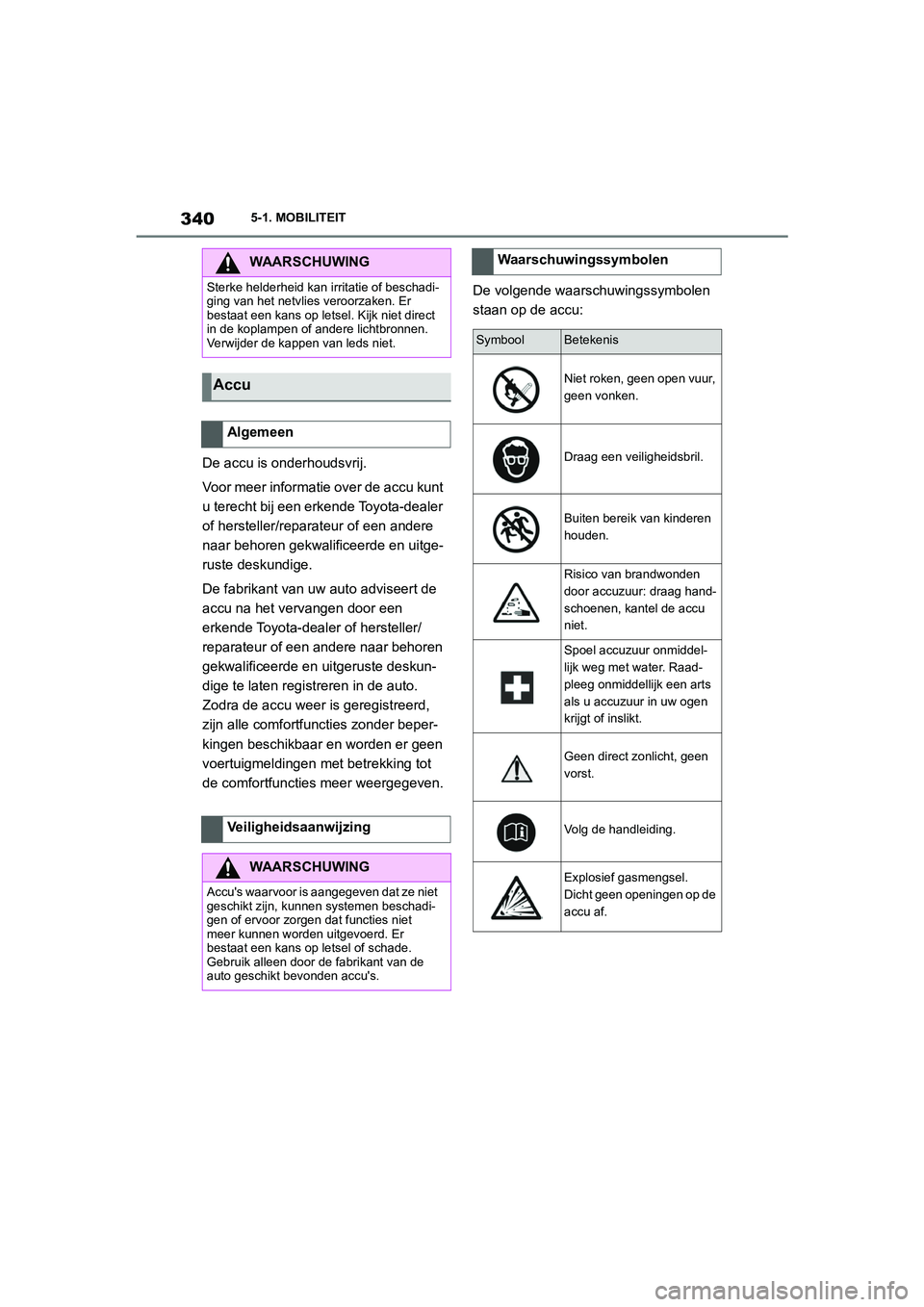

3405-1. MOBILITEIT
De accu is onderhoudsvrij.
Voor meer informatie over de accu kunt
u terecht bij een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
De fabrikant van uw auto adviseert de
accu na het vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige te laten registreren in de auto.
Zodra de accu weer is geregistreerd,
zijn alle comfortfuncties zonder beper-
kingen beschikbaar en worden er geen
voertuigmeldingen met betrekking tot
de comfortfuncties meer weergegeven.De volgende waarschuwingssymbolen
staan op de accu:
WAARSCHUWING
Sterke helderheid kan i
rritatie of beschadi-
ging van het netvlies veroorzaken. Er
bestaat een kans op letsel . Kijk niet direct
in de koplampen of andere lichtbronnen.
Verwijder de kappen van leds niet.
Accu
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Accu's waarvoor is aangegeven dat ze niet
geschikt zijn, kunnen systemen beschadi-
gen of ervoor zorgen dat functies niet
meer kunnen worden uitgevoerd. Er
bestaat een kans op letsel of schade.
Gebruik alleen door de fabrikant van de
auto geschikt bevonden accu's.
Waarschuwingssymbolen
SymboolBetekenis
Niet roken, geen open vuur,
geen vonken.
Draag een veiligheidsbril.
Buiten bereik van kinderen
houden.
Risico van brandwonden
door accuzuur: draag hand-
schoenen, kantel de accu
niet.
Spoel accuzuur onmiddel-
lijk weg met water. Raad-
pleeg onmiddellijk een arts
als u accuzuur in uw ogen
krijgt of inslikt.
Geen direct zonlicht, geen
vorst.
Volg de handleiding.
Explosief gasmengsel.
Dicht geen openingen op de
accu af.
Supra_OM_General_OM9A066E_1_2111.book Page 340 Friday, September 24, 2021 10:31 AM
Page 343 of 498

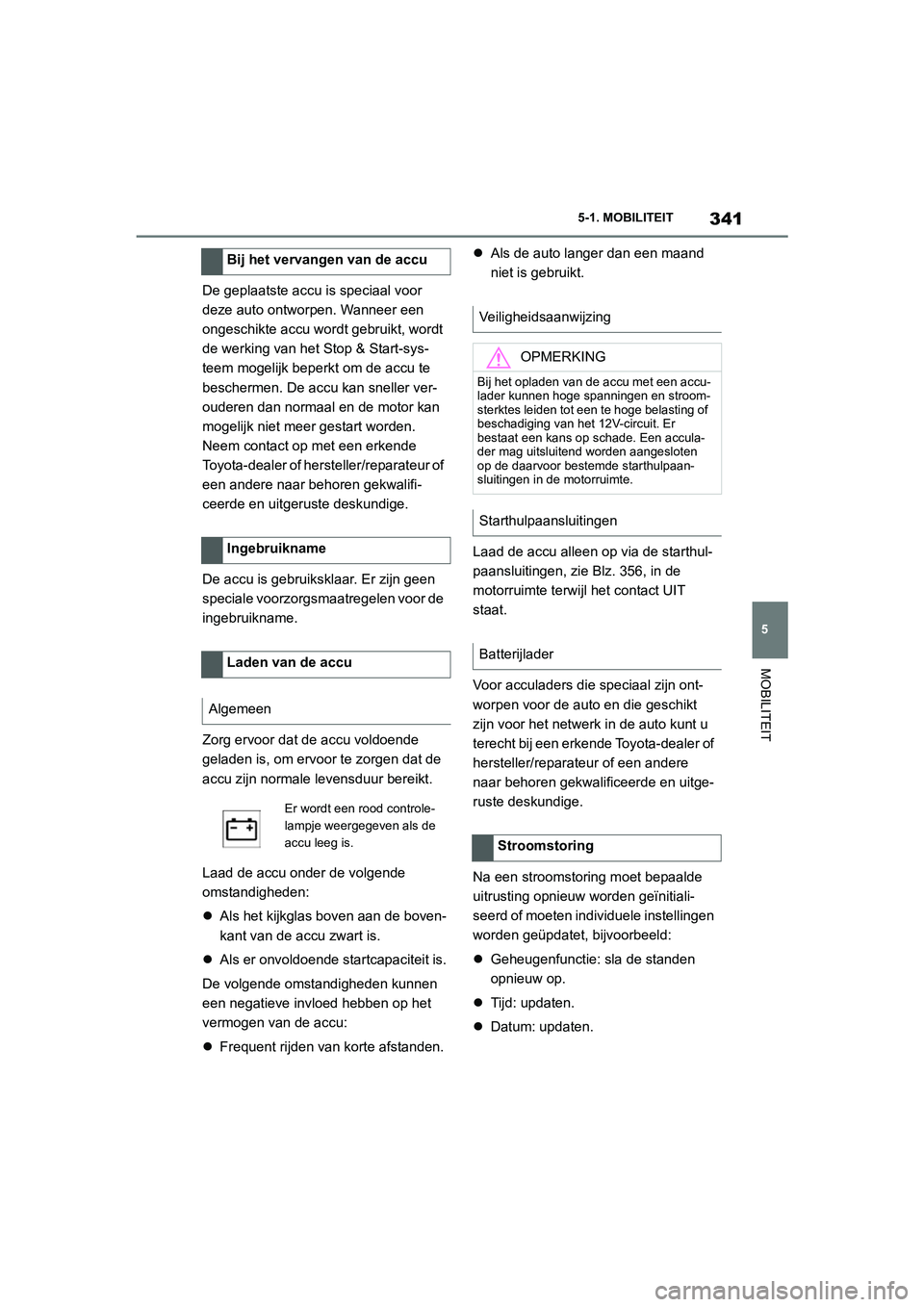

341
5
5-1. MOBILITEIT
MOBILITEIT
De geplaatste accu is speciaal voor
deze auto ontworpen. Wanneer een
ongeschikte accu wordt gebruikt, wordt
de werking van het Stop & Start-sys-
teem mogelijk beperkt om de accu te
beschermen. De accu
kan sneller ver-
ouderen dan normaal en de motor kan
mogelijk niet meer gestart worden.
Neem contact op met een erkende
Toyota-dealer of hers teller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De accu is gebruiksklaar. Er zijn geen
speciale voorzorgsmaatregelen voor de
ingebruikname.
Zorg ervoor dat de accu voldoende
geladen is, om ervoor te zorgen dat de
accu zijn normale levensduur bereikt.
Laad de accu onder de volgende
omstandigheden:
Als het kijkglas boven aan de boven-
kant van de accu zwart is.
Als er onvoldoende startcapaciteit is.
De volgende omstandigheden kunnen
een negatieve invloed hebben op het
vermogen van de accu:
Frequent rijden van korte afstanden.
Als de auto langer dan een maand
niet is gebruikt.
Laad de accu alleen op via de starthul-
paansluitingen, zie Blz. 356, in de
motorruimte terwijl het contact UIT
staat.
Voor acculaders die speciaal zijn ont-
worpen voor de auto en die geschikt
zijn voor het netwerk in de auto kunt u
terecht bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Na een stroomstoring moet bepaalde
uitrusting opnieuw worden geïnitiali-
seerd of moeten individuele instellingen
worden geüpdatet, bijvoorbeeld:
Geheugenfunctie: sla de standen
opnieuw op.
Tijd: updaten.
Datum: updaten.
Bij het vervangen van de accu
Ingebruikname
Laden van de accu
Algemeen
Er wordt een rood controle-
lampje weergegeven als de
accu leeg is.
Veiligheidsaanwijzing
OPMERKING
Bij het opladen van de accu met een accu-
lader kunnen hoge spanningen en stroom-
sterktes leiden tot een te hoge belasting of
beschadiging van het 12V-circuit. Er
bestaat een kans op schade. Een accula-
der mag uitsluitend worden aangesloten
op de daarvoor bestemde starthulpaan-
sluitingen in de motorruimte.
Starthulpaansluitingen
Batterijlader
Stroomstoring
Supra_OM_General_OM9A066E_1_2111.book Page 341 Friday, September 24, 2021 10:31 AM
Page 344 of 498

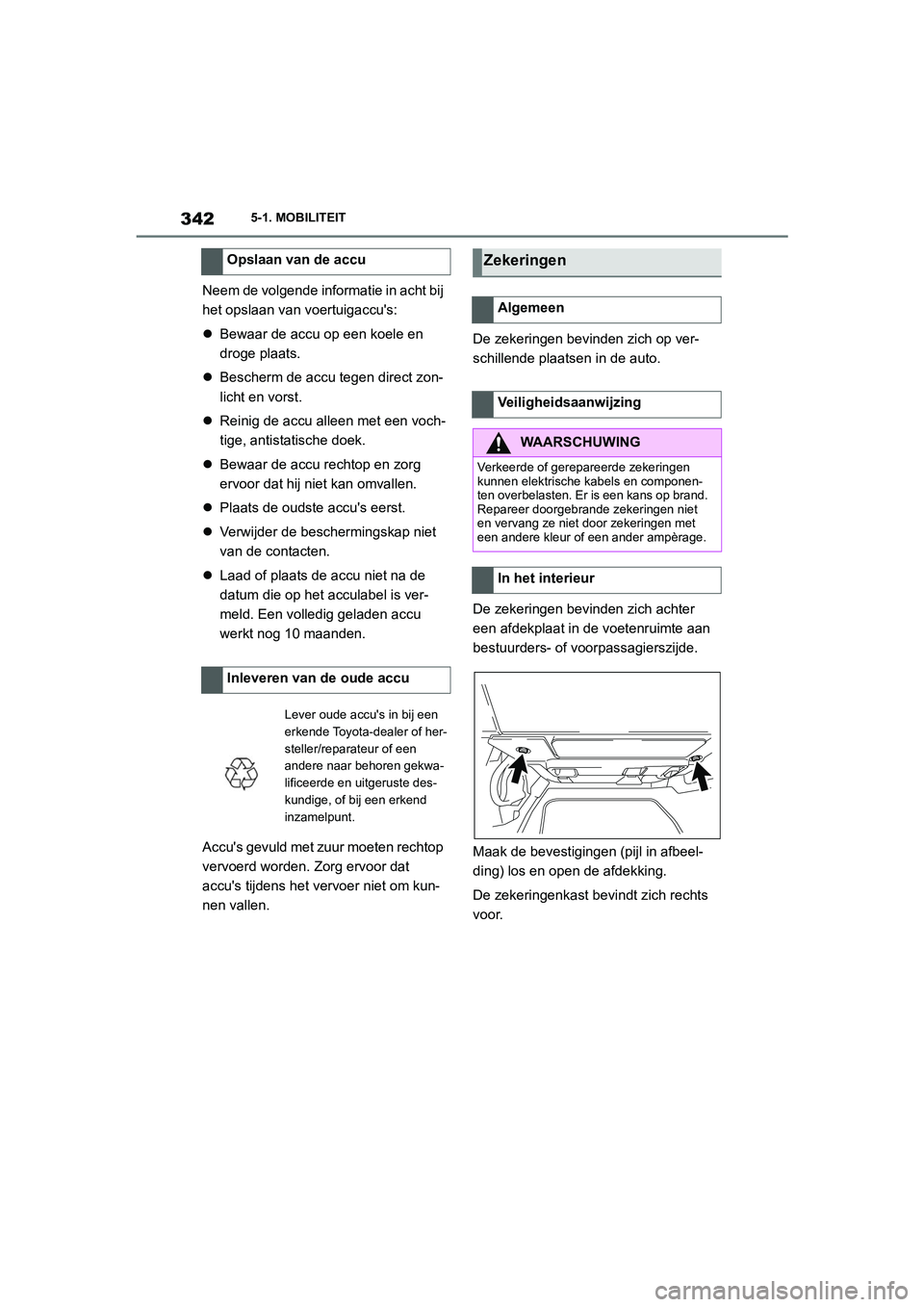

3425-1. MOBILITEIT
Neem de volgende informatie in acht bij
het opslaan van voertuigaccu's:
Bewaar de accu op een koele en
droge plaats.
Bescherm de accu tegen direct zon-
licht en vorst.
Reinig de accu alleen met een voch-
tige, antistatische doek.
Bewaar de accu rechtop en zorg
ervoor dat hij niet kan omvallen.
Plaats de oudste accu's eerst.
Verwijder de beschermingskap niet
van de contacten.
Laad of plaats de accu niet na de
datum die op het acculabel is ver-
meld. Een volledig geladen accu
werkt nog 10 maanden.
Accu's gevuld met z uur moeten rechtop
vervoerd worden. Zorg ervoor dat
accu's tijdens het vervoer niet om kun-
nen vallen. De zekeringen bevinden zich op ver-
schillende plaatsen in de auto.
De zekeringen bevinden zich achter
een afdekplaat in de voetenruimte aan
bestuurders- of voorpassagierszijde.
Maak de bevestigingen (pijl in afbeel-
ding) los en open de afdekking.
De zekeringenkast be
vindt zich rechts
voor.
Opslaan van de accu
Inleveren van de oude accu
Lever oude accu's in bij een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige, of bij een erkend
inzamelpunt.
Zekeringen
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Verkeerde of gerepareerde zekeringen
kunnen elektrische kabels en componen-
ten overbelasten. Er is een kans op brand.
Repareer doorgebrande zekeringen niet
en vervang ze niet door zekeringen met
een andere kleur of een ander ampèrage.
In het interieur
Supra_OM_General_OM9A066E_1_2111.book Page
342 Friday, September 24, 2021 10:31 AM
Page 345 of 498

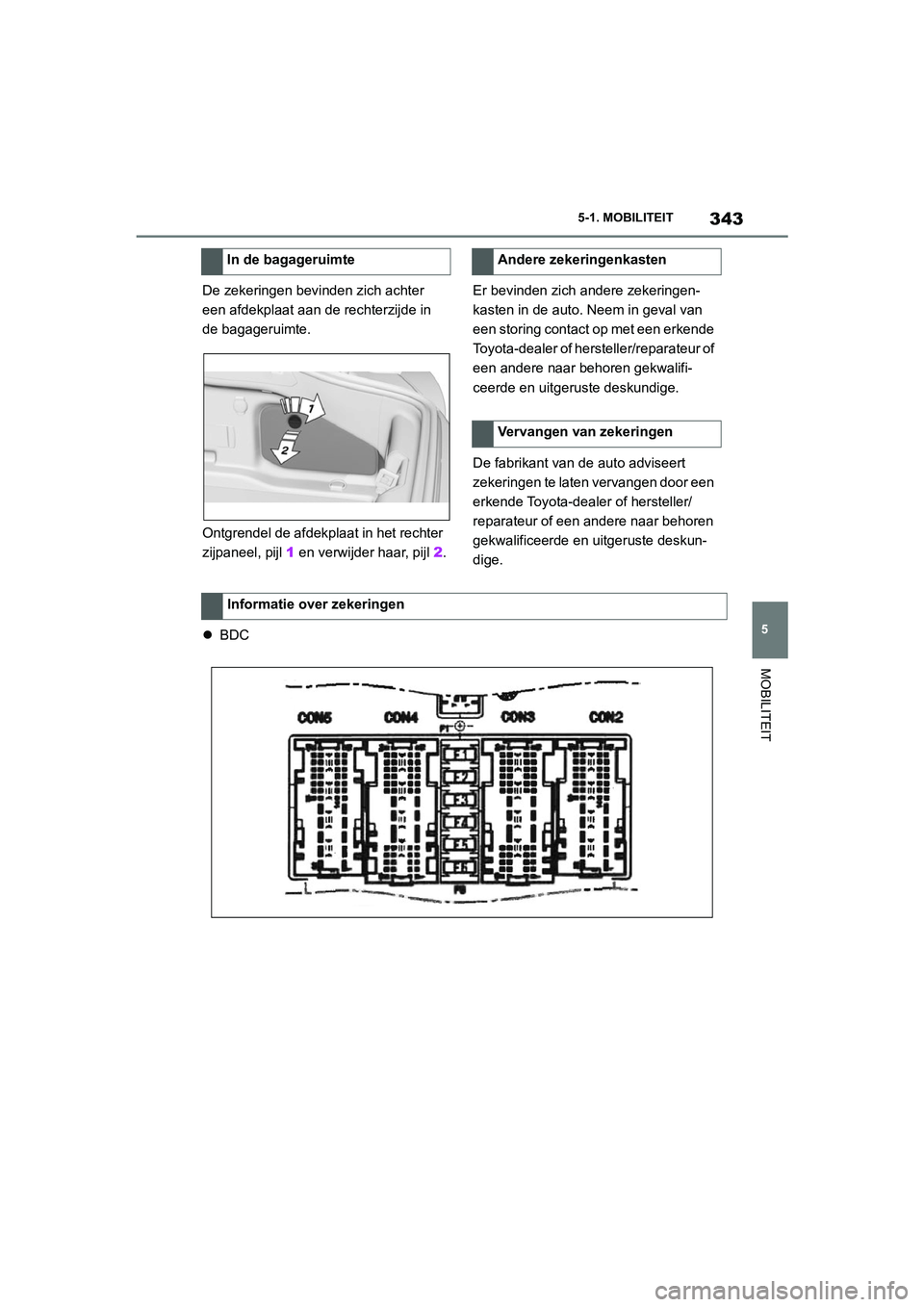

343
5
5-1. MOBILITEIT
MOBILITEIT
De zekeringen bevinden zich achter
een afdekplaat aan de rechterzijde in
de bagageruimte.
Ontgrendel de afdekplaat in het rechter
zijpaneel, pijl
1 en verwijder haar, pijl 2. Er bevinden zich andere zekeringen-
kasten in de auto. Neem in geval van
een storing contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De fabrikant van de auto adviseert
zekeringen te laten vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
BDCIn de bagageruimte
Andere zekeringenkasten
Vervangen van zekeringen
Informatie over zekeringen
Supra_OM_General_OM9A066E_1_2111.book Page
343 Friday, September 24, 2021 10:31 AM
Page 346 of 498

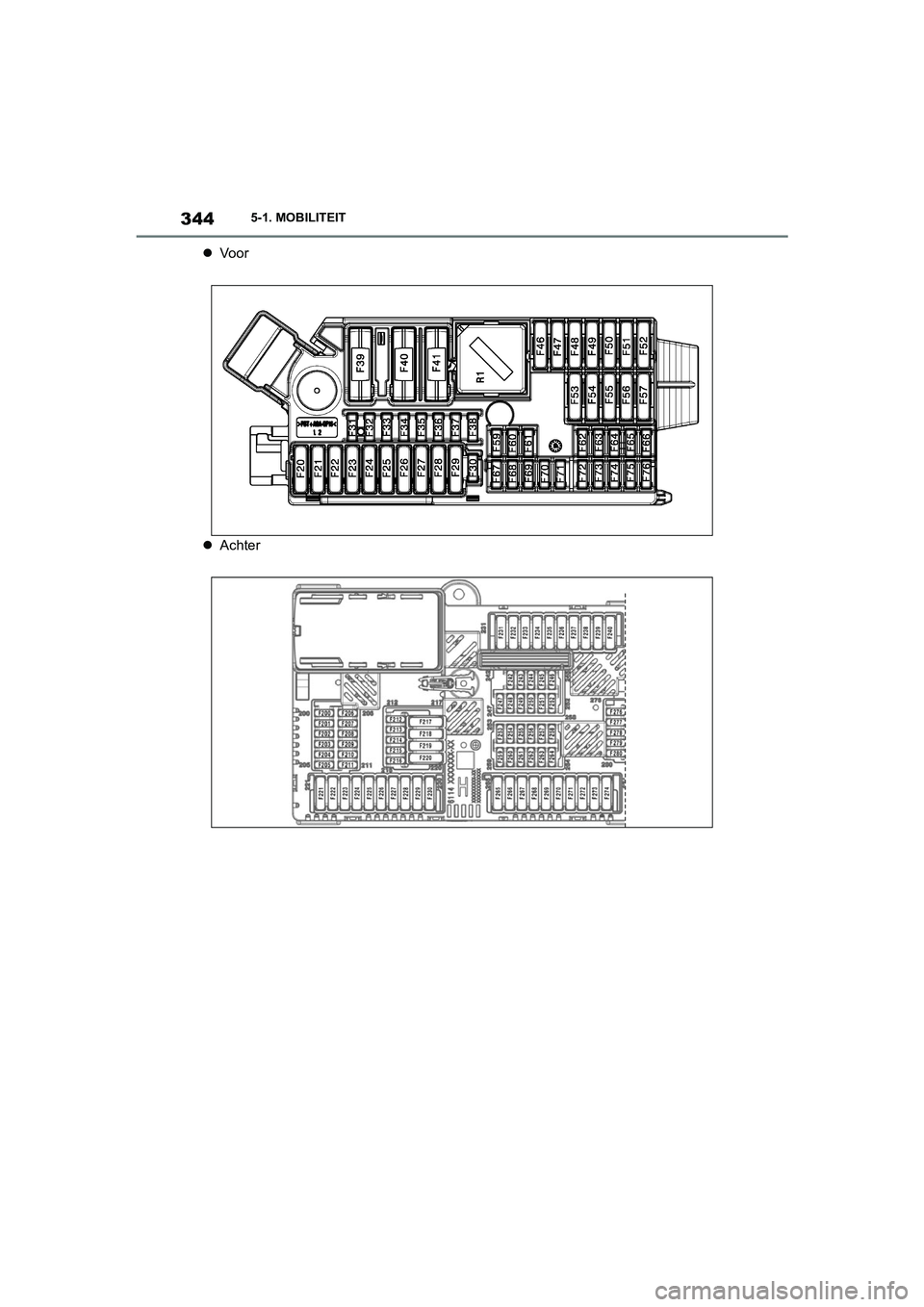

3445-1. MOBILITEIT
Vo o r
Achter
Supra_OM_General_OM9A066E_1_2111.book Page 344 Friday, September 24, 2021 10:31 AM
Page 347 of 498
![TOYOTA SUPRA 2022 Instructieboekje (in Dutch) 345
5
5-1. MOBILITEIT
MOBILITEIT
Waarden zekering
F: Zekering
[A]: Ampère (zekering - waarde)
*: Reservehouder
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F6 TOYOTA SUPRA 2022 Instructieboekje (in Dutch) 345
5
5-1. MOBILITEIT
MOBILITEIT
Waarden zekering
F: Zekering
[A]: Ampère (zekering - waarde)
*: Reservehouder
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F6](/img/14/49083/w960_49083-346.png)

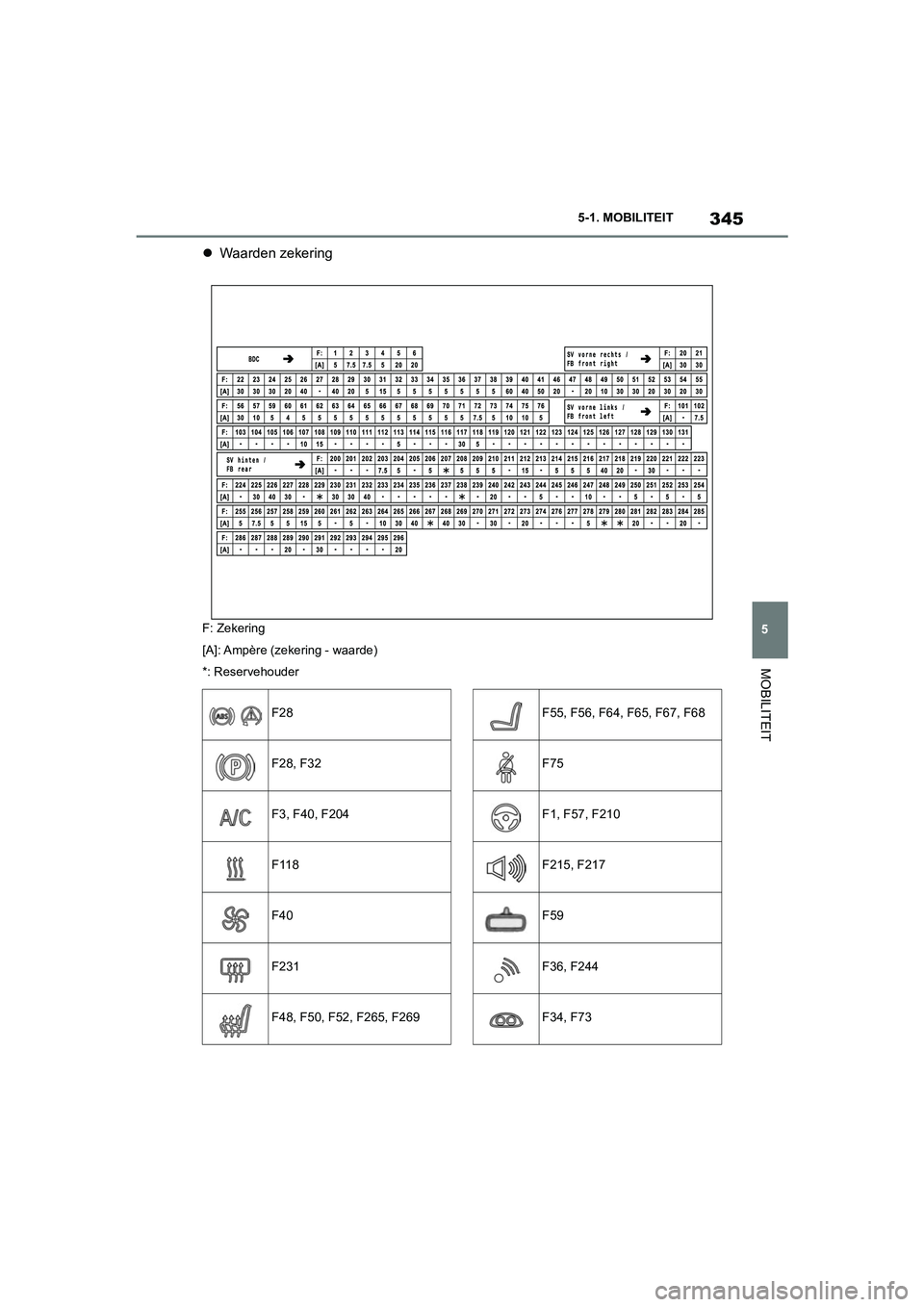

345
5
5-1. MOBILITEIT
MOBILITEIT
Waarden zekering
F: Zekering
[A]: Ampère (zekering - waarde)
*: Reservehouder
F28
F28, F32
F3, F40, F204
F118
F40
F231
F48, F50, F52, F265, F269
F55, F56, F64, F65, F67, F68
F75
F1, F57, F210
F215, F217
F59
F36, F244
F34, F73
Supra_OM_General_OM9A066E_1_2111.book Page 345 Friday, September 24, 2021 10:31 AM
Page 348 of 498

3465-1. MOBILITEIT
F36, F63
F206, F244, F271
F20, F21
F3
F2
F254
F2
F2, F29
F2
F1, F59, F60, F76, F204, F208,
F209, F255
F212
F1, F32, F59, F212, F214,
F215, F216, F217, F218, F220
F214
F39
F252
F32, F70, F209
F46, F273
F3, F254
F4, F5, F6, F244
F51
F4
F69, F70
F203, F206, F209, F271
F1, F3, F39
F36, F61, F62, F67, F68, F71
F4
F67, F68
Supra_OM_General_OM9A066E_1_2111.book Page 346 Friday, September 24, 2021 10:31 AM
Page 349 of 498

347
5
5-1. MOBILITEIT
MOBILITEIT
SymboolBetekenis
VSC (Vehicle Stability Control-
systeem)
Parkeerrem
Airconditioning
De voorruit ontdooien en ont-
wasemen
Aanjagermotor, interieurventila-
tie
Achterruitverwarming
Stoelverwarming
Stoelinstelling
Crash-Security Module
Instellen stuurkolom, lichtscha-
kelaar, stuurinrichting, bedie-
ningspaneel audio
Hifiversterker, videomodule tv
Binnenspiegel
Functie dakconsole midden,
elektronica buitenportiergreep
Instrumentenpaneel
Extra accu: Dual Accumulator
System (DSS)
Elektronica brandstofpomprege-
ling, NVLD-lekdetectie, gasge-
nerator voor aansluiting accube-
veiliging, ontvanger afstandsbe-
diening
Openingssysteem elektrisch
bedienbare ruit
Verwarming en airconditioning
Diagnoseaansluiting (interface)
auto
Interieurverlichting in de baga-
geruimte
Vertical Dynamic Platform
Vertical Dynamic Platform
Vertical Dynamic Platform
Monocamera (Kafas)
Hoofdeenheid
Active Sound Design
USB-hub
Body Domain Controller
Controller (Toyota Supra Com-
mand)
Elektrische ventilator (luchtkoe-
ler), geregelde differentieelsper
SymboolBetekenis
Supra_OM_General_OM9A066E_1_2111.book Page
347 Friday, September 24, 2021 10:31 AM

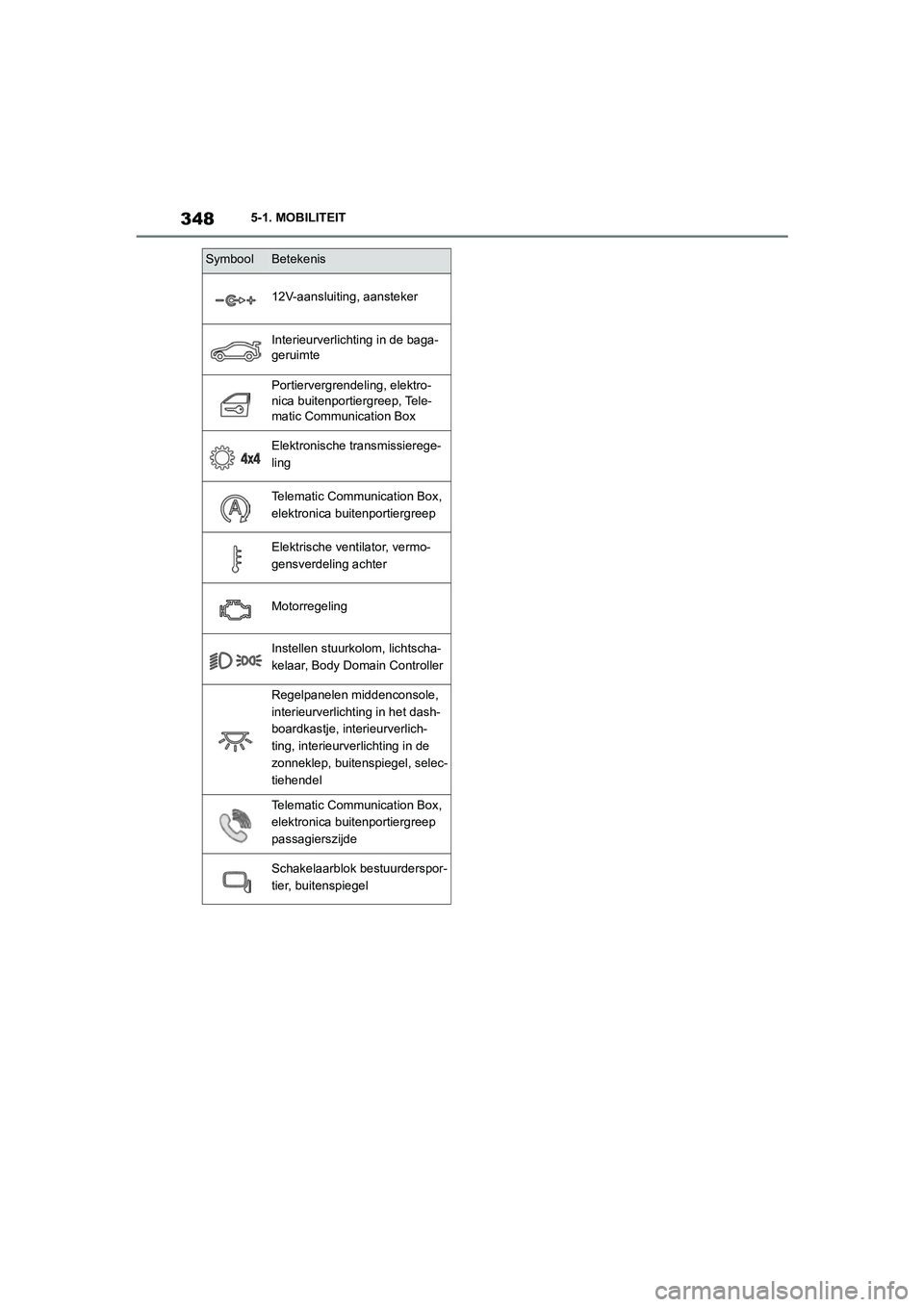

Page 350 of 498

3485-1. MOBILITEIT
12V-aansluiting, aansteker
Interieurverlichting in de baga-
geruimte
Portiervergrendeling, elektro-
nica buitenportiergreep, Tele-
matic Communication Box
Elektronische transmissierege-
ling
Telematic Communication Box,
elektronica buitenportiergreep
Elektrische ventilator, vermo-
gensverdeling achter
Motorregeling
Instellen stuurkolom, lichtscha-
kelaar, Body Domain Controller
Regelpanelen middenconsole,
interieurverlichting in het dash-
boardkastje, interieurverlich-
ting, interieurverlichting in de
zonneklep, buitenspiegel, selec-
tiehendel
Telematic Communication Box,
elektronica buitenportiergreep
passagierszijde
Schakelaarblok bestuurderspor-
tier, buitenspiegel
SymboolBetekenis
Supra_OM_General_OM9A066E_1_2111.book Page 348 Friday, September 24, 2021 10:31 AM
