Page 461 of 714

461 4-3. Entretien à faire soi-même
4
Entretien et soin
Moteur diesel (moteurs 1AD-FTV et 2AD-FHV)
Réservoir de liquide de lave-
glace (P. 480)
Vase d’expansion de liquide
de refroidissement moteur
(P. 472)
Jauge de niveau d’huile
moteur (P. 464)
Bouchon de remplissage
d’huile moteur (P. 467)
Filtre à carburant (P. 481)Boîte à fusibles (P. 513)
Batterie (P. 475)
Condenseur (P. 475)
Motoventilateur
de refroidissement
Refroidisseur d’air
de suralimentation
(P. 475)
Radiateur (P. 475)
Page 462 of 714

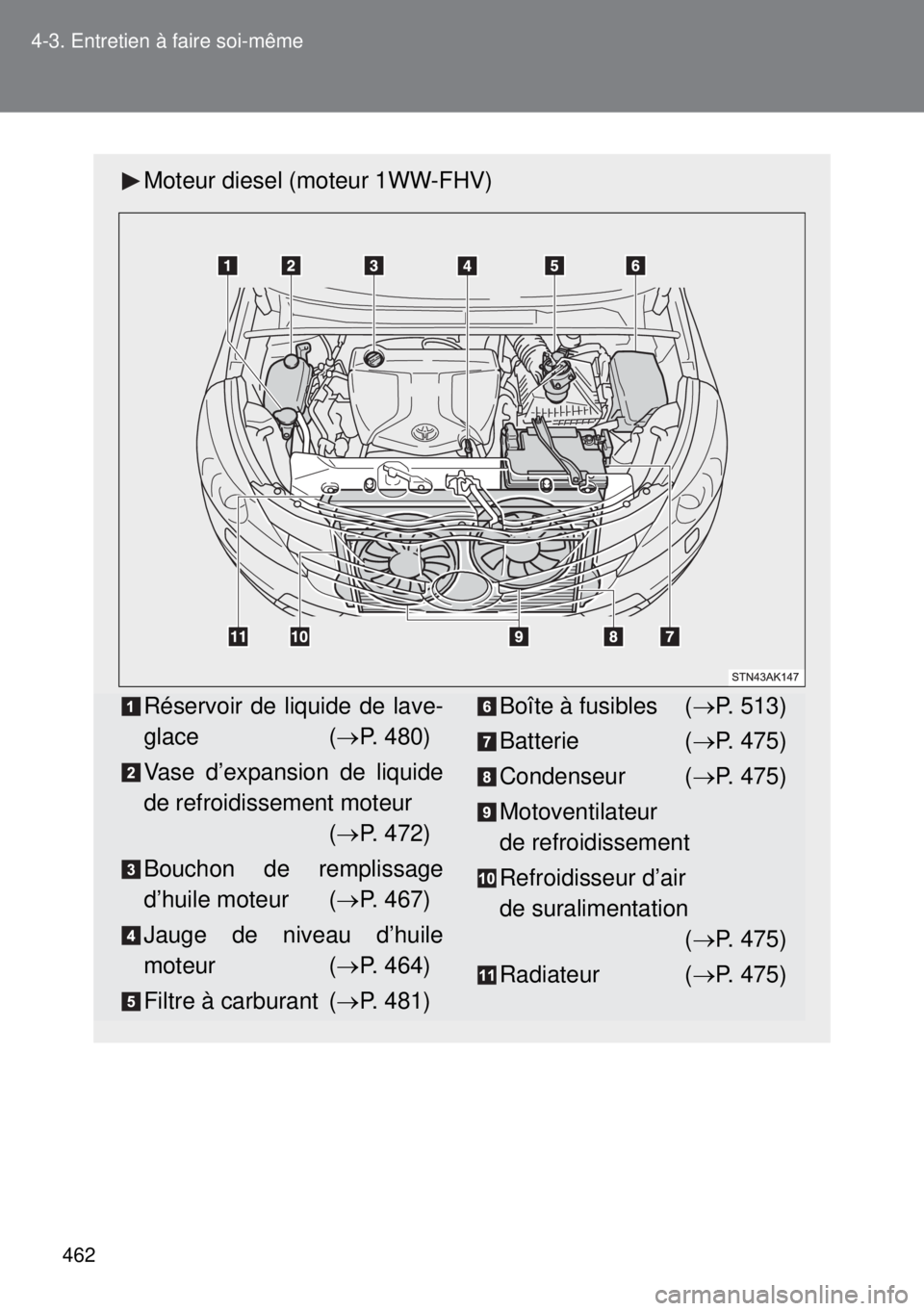

462 4-3. Entretien à faire soi-même
Moteur diesel (moteur 1WW-FHV)
Réservoir de liquide de lave-
glace (P. 480)
Vase d’expansion de liquide
de refroidissement moteur
(P. 472)
Bouchon de remplissage
d’huile moteur (P. 467)
Jauge de niveau d’huile
moteur (P. 464)
Filtre à carburant (P. 481)Boîte à fusibles (P. 513)
Batterie (P. 475)
Condenseur (P. 475)
Motoventilateur
de refroidissement
Refroidisseur d’air
de suralimentation
(P. 475)
Radiateur (P. 475)
Page 463 of 714

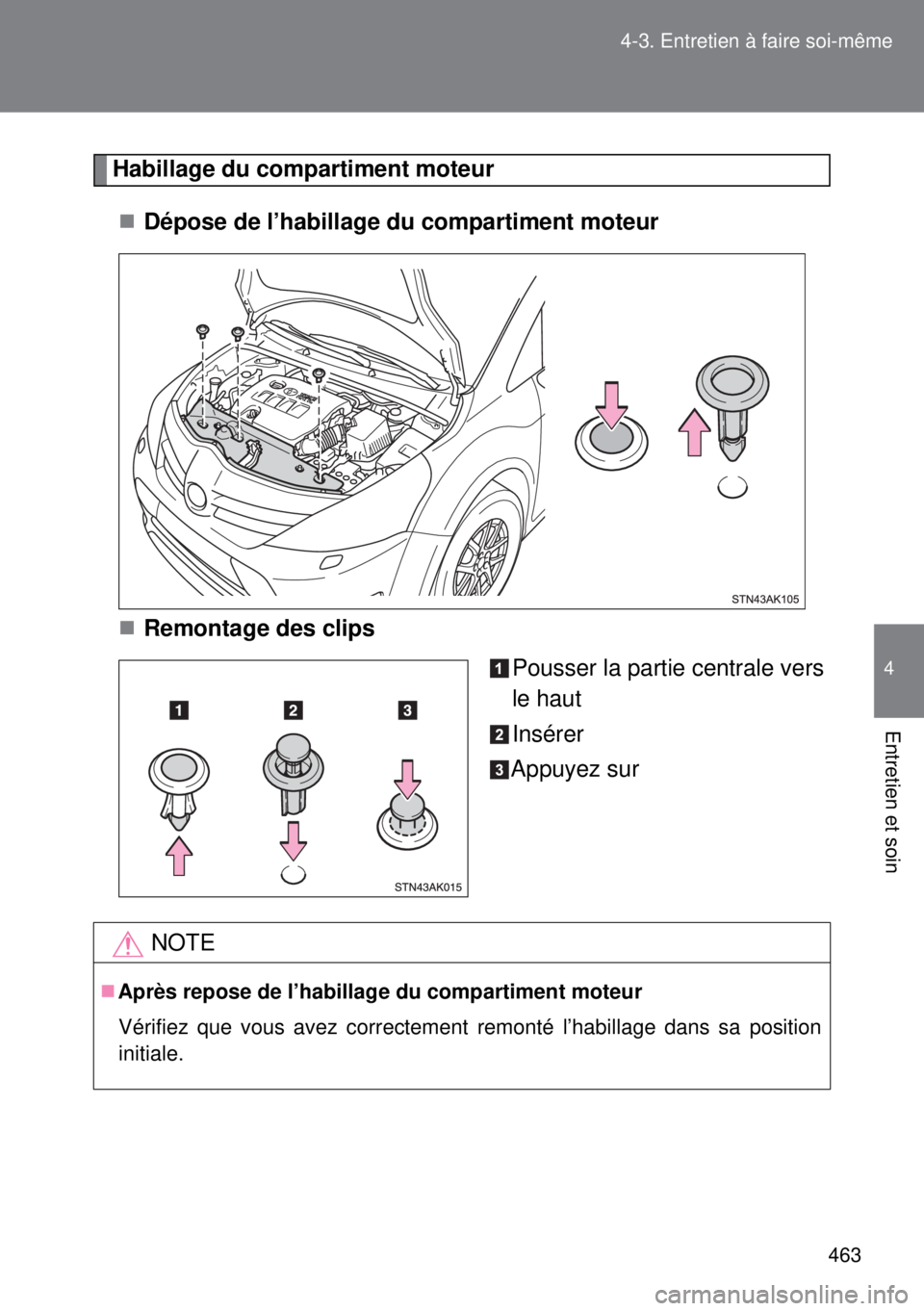

463 4-3. Entretien à faire soi-même
4
Entretien et soin
Habillage du compartiment moteur
Dépose de l’habillage du compartiment moteur
Remontage des clips
Pousser la partie centrale vers
le haut
Insérer
Appuyez sur
NOTE
Après repose de l’habillage du compartiment moteur
Vérifiez que vous avez correctement remonté l’habillage dans sa position
initiale.
Page 464 of 714

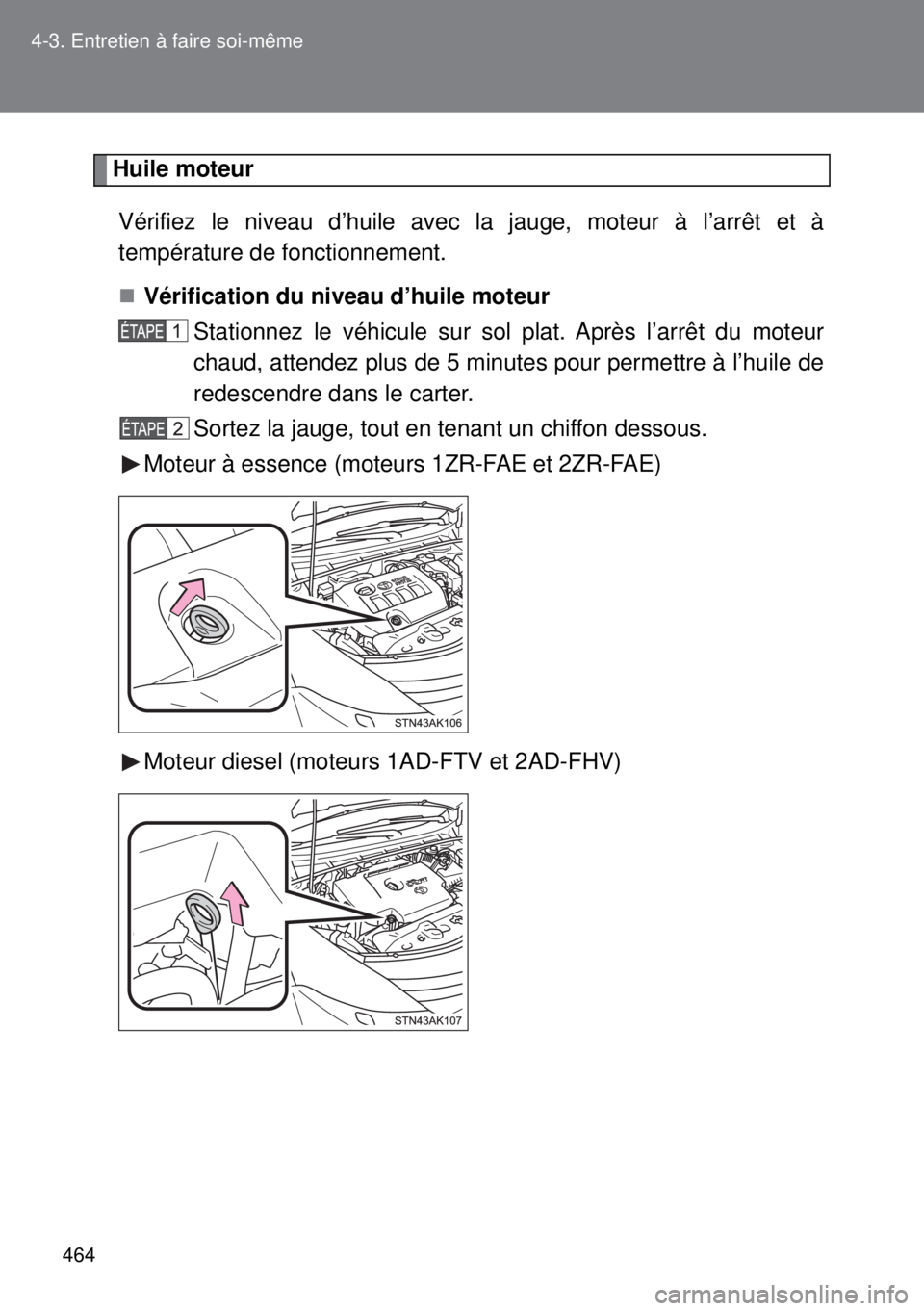

464 4-3. Entretien à faire soi-même
Huile moteur
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à
température de fonctionnement.
Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur
chaud, attendez plus de 5 minutes pour permettre à l’huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un chiffon dessous.
Moteur à essence (moteurs 1ZR-FAE et 2ZR-FAE)
Moteur diesel (moteurs 1AD-FTV et 2AD-FHV)
Page 465 of 714

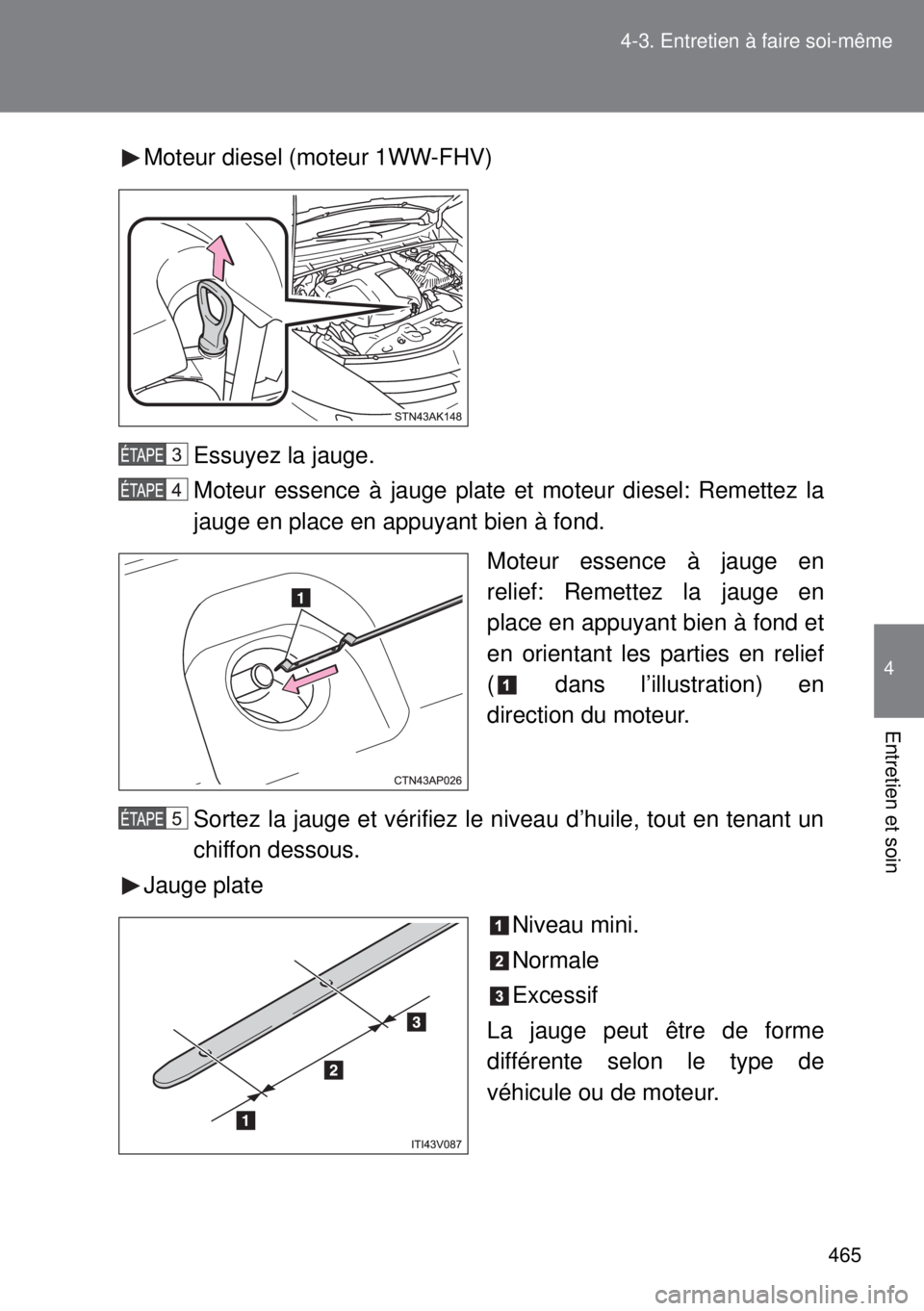

465 4-3. Entretien à faire soi-même
4
Entretien et soin
Moteur diesel (moteur 1WW-FHV)
Essuyez la jauge.
Moteur essence à jauge plate et moteur diesel: Remettez la
jauge en place en appuyant bien à fond.
Moteur essence à jauge en
relief: Remettez la jauge en
place en appuyant bien à fond et
en orientant les parties en relief
( dans l’illustration) en
direction du moteur.
Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un
chiffon dessous.
Jauge plate
Niveau mini.
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Page 466 of 714

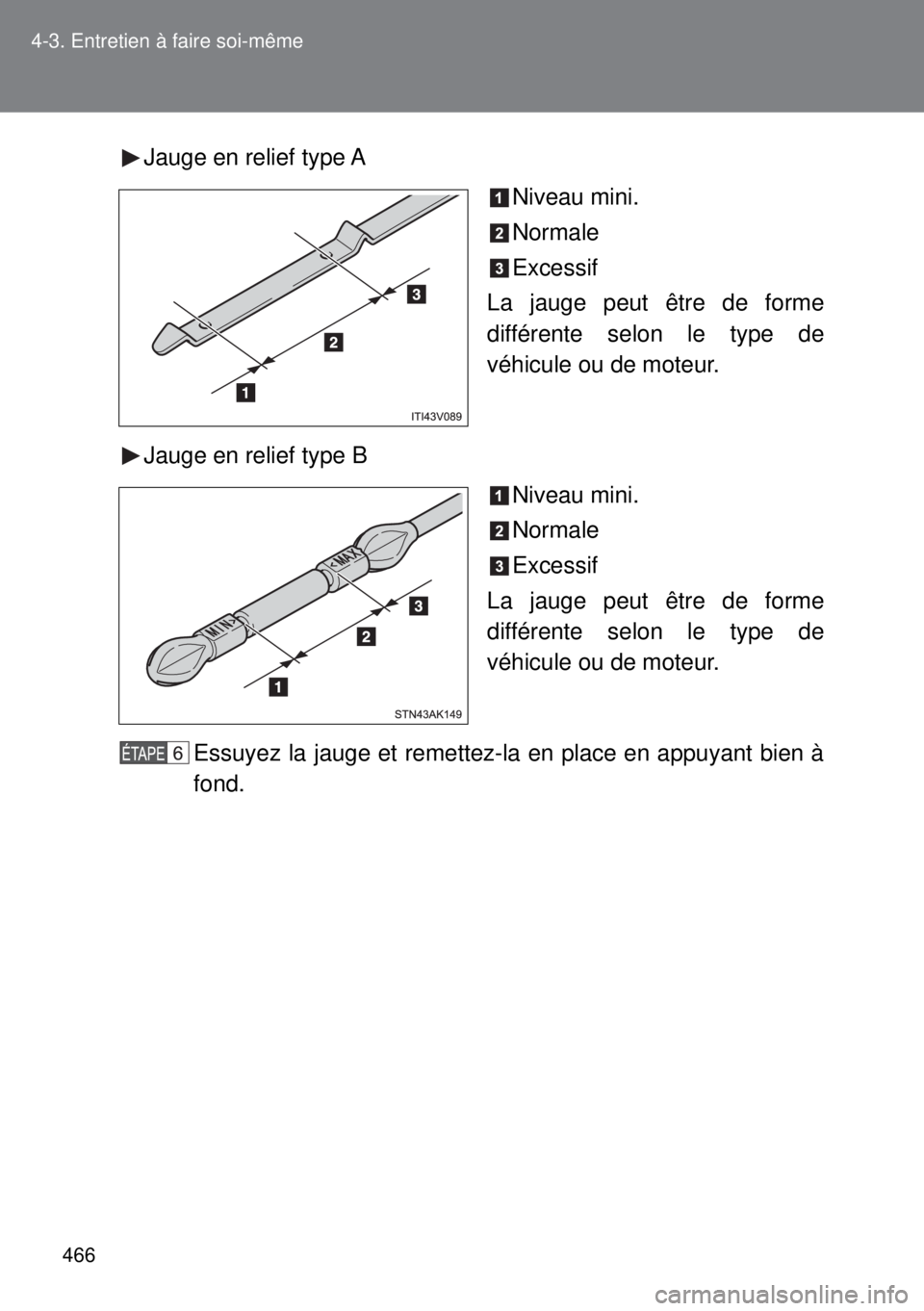

466 4-3. Entretien à faire soi-même
Jauge en relief type A
Niveau mini.
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Jauge en relief type B
Niveau mini.
Normale
Excessif
La jauge peut être de forme
différente selon le type de
véhicule ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Page 467 of 714

467 4-3. Entretien à faire soi-même
4
Entretien et soin
Appoint en huile moteur
Si le niveau d’huile est sous le
repère mini ou à peine au-
dessus, faites l’appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
*: Pour distinguer le moteur 1AD-FTV des autres, adressez-vous à un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Retirez le bouchon de remplissage d’huile en le tournant vers
la gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant
vers la droite.
Choix de l’huile
moteurP. 662
Quantité d’huile
(Mini. Maxi.)Moteurs 1ZR-FAE et 2ZR-FAE
1,5 L (1,6 qt., 1,3 Imp.qt.)
Moteur 1AD-FTV (sans convertisseur catalytique
DPF)
*
1,7 L (1,8 qt., 1,5 Imp.qt.)
Moteurs 1AD-FTV (avec convertisseur
catalytique DPF)
* et 2AD-FHV
1,6 L (1,7 qt., 1,4 Imp.qt.)
Moteur 1WW-FHV
1,3 L (1,4 qt., 1,1 Imp.qt.)
Éléments Entonnoir propre
Page 468 of 714

468 4-3. Entretien à faire soi-même
Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche
du véhicule. Dans les situations suivantes, il peut arriver que la
consommation d’huile augmente, et qu’il faille faire l’appoint en huile moteur
entre deux vidanges.
Lorsque le moteur est neuf, par exemple directement après l’achat du
véhicule ou le remplacement du moteur
Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est
inadaptée
Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous
forte charge, pour tracter une caravane/remorque, ou en accélérant et en
décélérant fréquemment
Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou
lorsque vous utilisez souvent le véhicule dans des conditions de
circulation chargée
Après la vidange d’huile moteur (moteur diesel uniquement)
Il faut réinitialiser l’indicateur d’entretien d’huile moteur. Procédez comme
suit:
Moteurs 1AD-FTV et 2AD-FHV
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Affichez le totalisateur partiel A (P. 253) alors que le moteur est
en marche.
Mettez le contacteur de démarrage antivol sur “LOCK”.
Tout en appuyant sur le bouton de remise à zéro du totalisateur
partiel, mettez le contacteur de démarrage sur “ON” (mais ne
démarrez pas le moteur, sous peine d’annuler le mode de remise à
zéro). Continuez à appuyer sur le bouton sans le relâcher jusqu’à
ce que l’écran multifonctionnel indique que la remise à zéro est
achevée.
Page 469 of 714

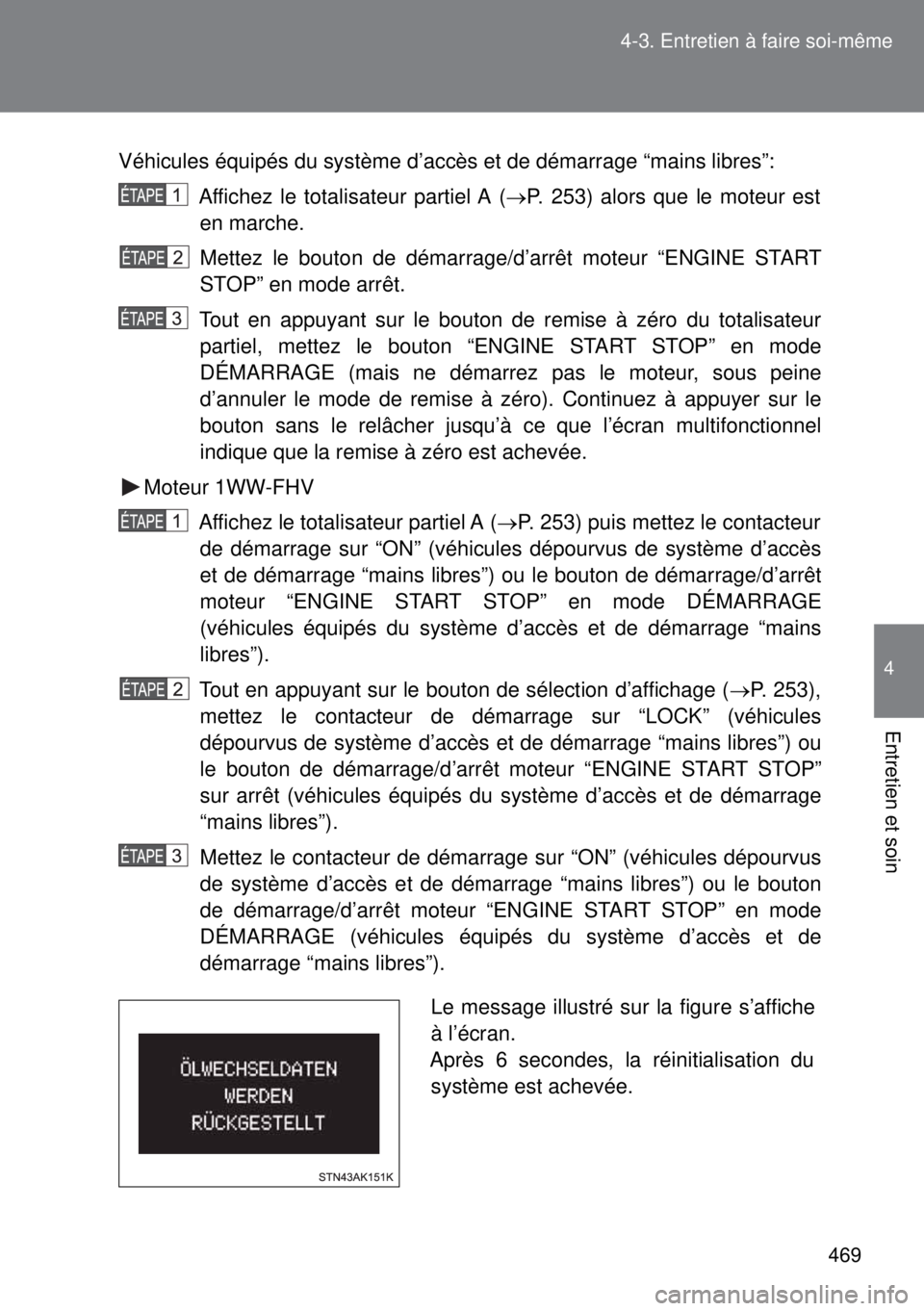

469 4-3. Entretien à faire soi-même
4
Entretien et soin
Véhicules équipés du système d’accès et de démarrage “mains libres”:
Affichez le totalisateur partiel A (P. 253) alors que le moteur est
en marche.
Mettez le bouton de démarrage/d’arrêt moteur “ENGINE START
STOP” en mode arrêt.
Tout en appuyant sur le bouton de remise à zéro du totalisateur
partiel, mettez le bouton “ENGINE START STOP” en mode
DÉMARRAGE (mais ne démarrez pas le moteur, sous peine
d’annuler le mode de remise à zéro). Continuez à appuyer sur le
bouton sans le relâcher jusqu’à ce que l’écran multifonctionnel
indique que la remise à zéro est achevée.
Moteur 1WW-FHV
Affichez le totalisateur partiel A (P. 253) puis mettez le contacteur
de démarrage sur “ON” (véhicules dépourvus de système d’accès
et de démarrage “mains libres”) ou le bouton de démarrage/d’arrêt
moteur “ENGINE START STOP” en mode DÉMARRAGE
(véhicules équipés du système d’accès et de démarrage “mains
libres”).
Tout en appuyant sur le bouton de sélection d’affichage (P. 253),
mettez le contacteur de démarrage sur “LOCK” (véhicules
dépourvus de système d’accès et de démarrage “mains libres”) ou
le bouton de démarrage/d’arrêt moteur “ENGINE START STOP”
sur arrêt (véhicules équipés du système d’accès et de démarrage
“mains libres”).
Mettez le contacteur de démarrage sur “ON” (véhicules dépourvus
de système d’accès et de démarrage “mains libres”) ou le bouton
de démarrage/d’arrêt moteur “ENGINE START STOP” en mode
DÉMARRAGE (véhicules équipés du système d’accès et de
démarrage “mains libres”).
Le message illustré sur la figure s’affiche
à l’écran.
Après 6 secondes, la réinitialisation du
système est achevée.
Page 470 of 714

470 4-3. Entretien à faire soi-même
ATTENTION
Huile moteur usagée
L’huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l’huile de vidange. Pour nettoyer la peau en
contact avec de l’huile moteur usagée, lavez-vous abondamment avec de
l’eau et du savon.
Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et
n’importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez un
concessionnaire agréé Toyota, un réparateur, une station-service ou un
magasin d’accessoires, ou encore tout autre professionnel qualifié et
convenablement équipé.
Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
Lorsque vous faites une vidange d’huile moteur
Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
Évitez de trop remplir, sous peine d’occasionner des dommages au
moteur.
Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.
