TOYOTA VERSO 2015 Brugsanvisning (in Danish)

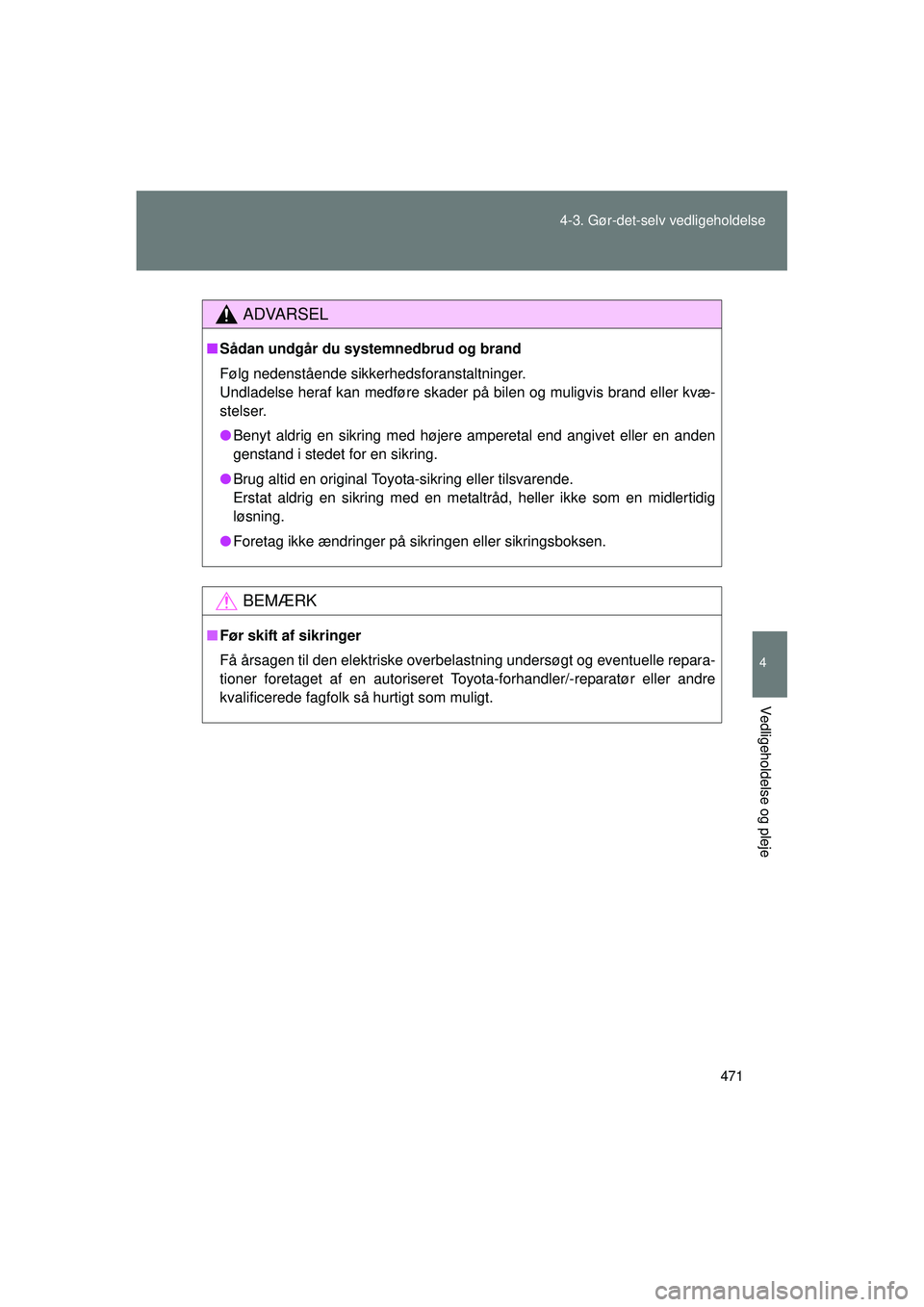

471
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
ADVARSEL
■
Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og muligvis brand eller kvæ-
stelser.
● Benyt aldrig en sikring med højere amperetal end angivet eller en anden
genstand i stedet for en sikring.
● Brug altid en original Toyota-sikring eller tilsvarende.
Erstat aldrig en sikring med en metalt råd, heller ikke som en midlertidig
løsning.
● Foretag ikke ændringer på sikringen eller sikringsboksen.
BEMÆRK
■Før skift af sikringer
Få årsagen til den elektriske overbelastning undersøgt og eventuelle repara-
tioner foretaget af en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk så hurtigt som muligt.
OM64574DK.book Page 471 Friday, February 20, 2015 2:31 PM

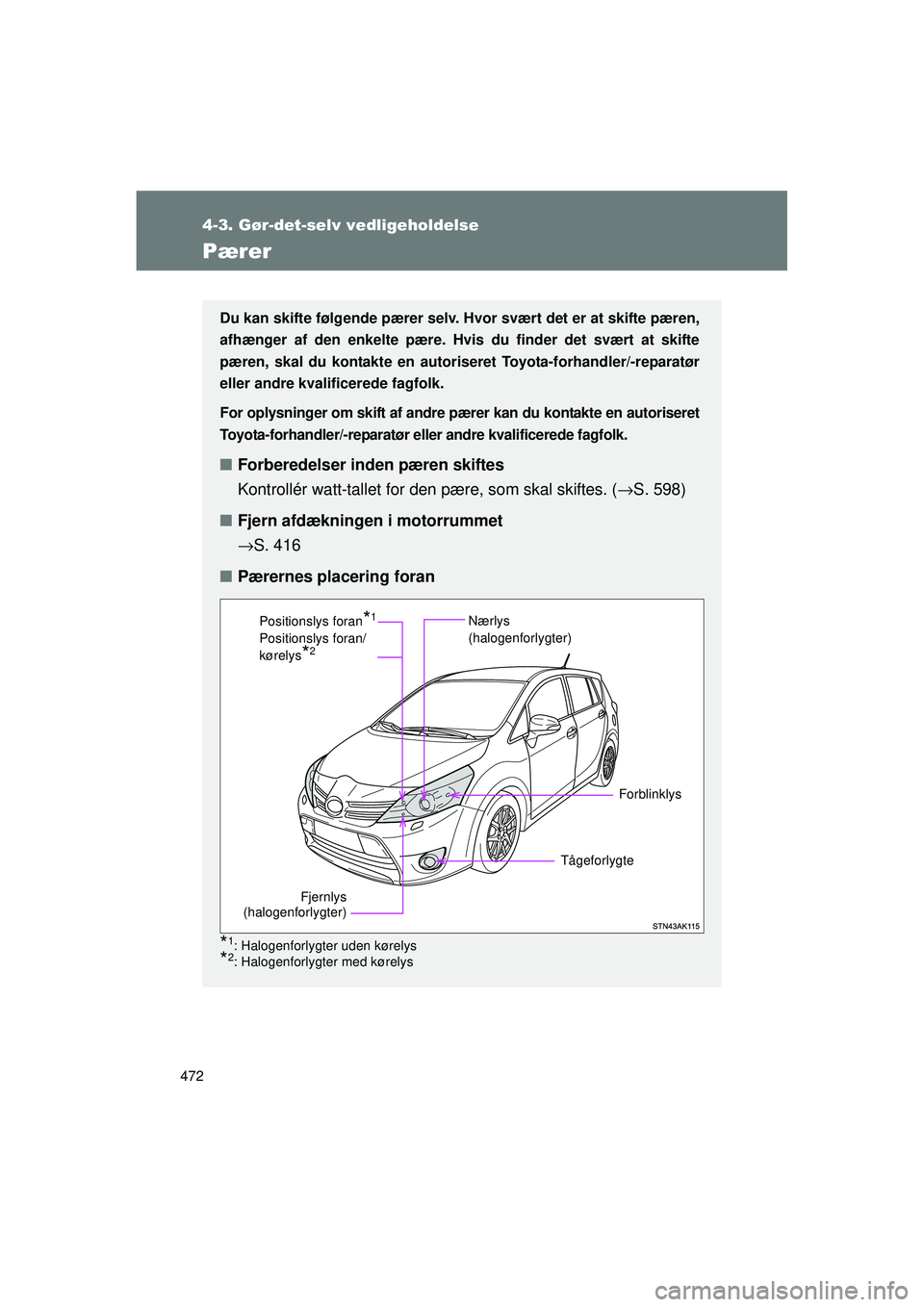

472
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Pærer
Du kan skifte følgende pærer selv. Hvor svært det er at skifte pæren,
afhænger af den enkelte pære. Hvis du finder det svært at skifte
pæren, skal du kontakte en autoriser et Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
For oplysninger om skift af andre pærer kan du kontakte en autoriseret
Toyota-forhandler/-rep aratør eller andre kvalificerede fagfolk.
■Forberedelser inden pæren skiftes
Kontrollér watt-tallet for den pære, som skal skiftes. ( →S. 598)
■ Fjern afdækningen i motorrummet
→S. 416
■ Pærernes placering foran
*1: Halogenforlygter uden kørelys
*2: Halogenforlygter med kørelys
Fjernlys
(halogenforlygter)
Nærlys
(halogenforlygter)
Forblinklys
Tågeforlygte
Positionslys foran
*1
Positionslys foran/
kørelys
*2
OM64574DK.book Page 472 Friday, February 20, 2015 2:31 PM

473
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
■

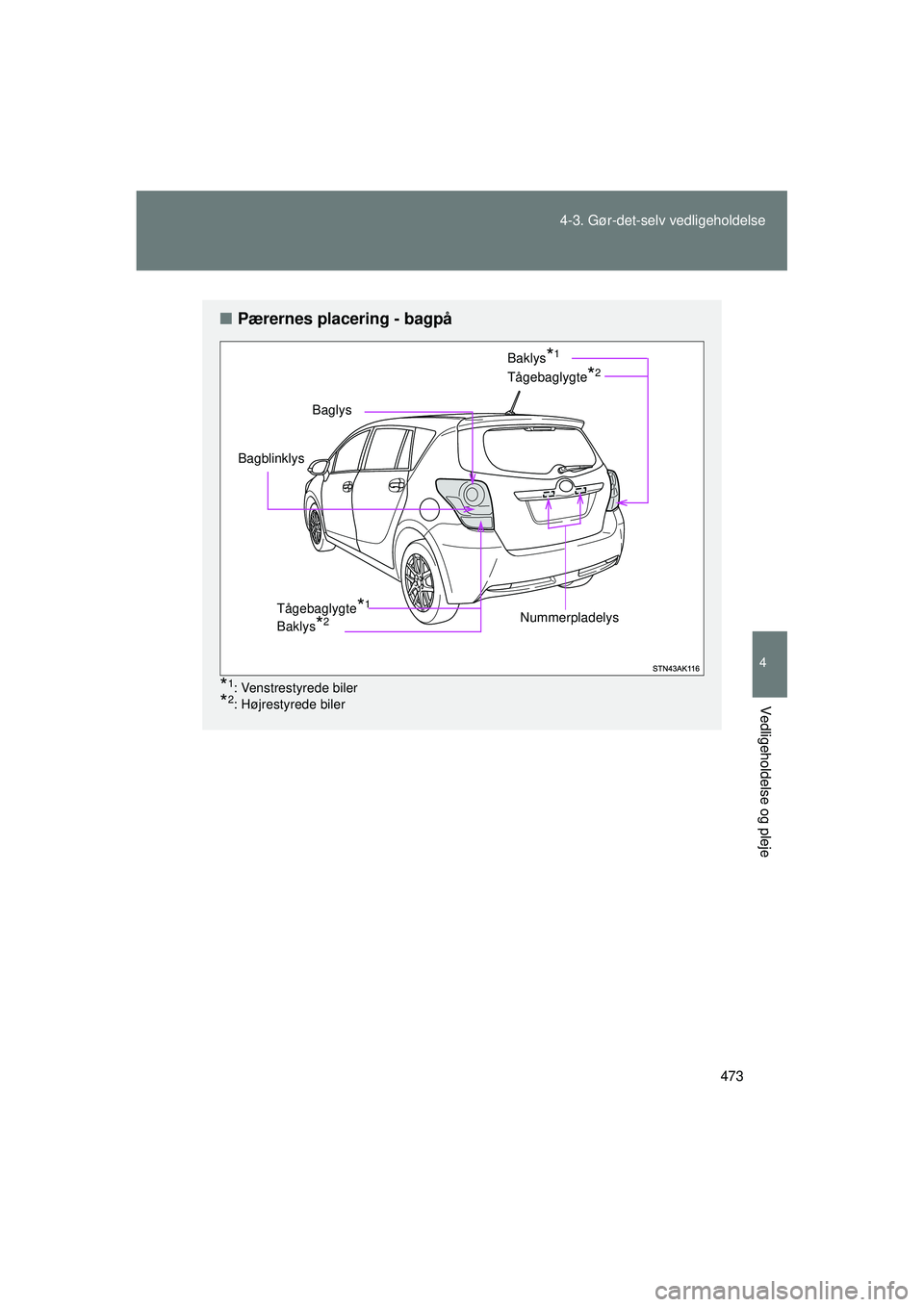

Pærernes placering - bagpå
*1: Venstrestyrede biler
*2: Højrestyrede biler
Baglys
Tågebaglygte*2
Nummerpladelys
Bagblinklys
Baklys*1
Tågebaglygte*1
Baklys*2
OM64574DK.book Page 473 Friday, February 20, 2015 2:31 PM

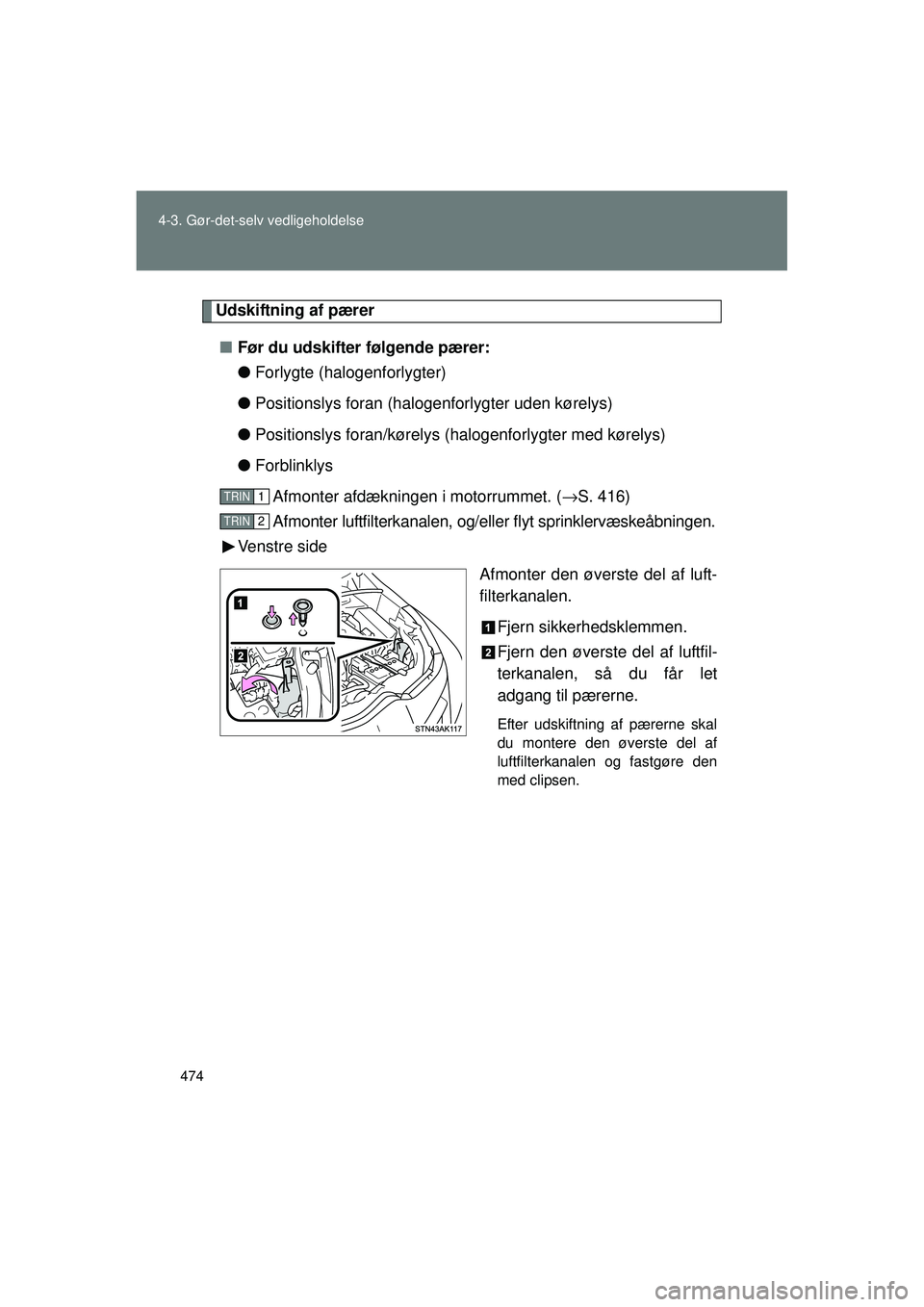

474
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Udskiftning af pærer
■ Før du udskifter følgende pærer:
●Forlygte (halogenforlygter)
● Positionslys foran (halogenforlygter uden kørelys)
● Positionslys foran/kørelys ( halogenforlygter med kørelys)
● Forblinklys
Afmonter afdækningen i motorrummet. ( →S. 416)
Afmonter luftfilterkanalen, og/eller flyt sprinklervæskeåbningen.
Venstre side
Afmonter den øverste del af luft-
filterkanalen.
Fjern sikkerhedsklemmen.
Fjern den øverste del af luftfil-
terkanalen, så du får let
adgang til pærerne.
Efter udskiftning af pærerne skal
du montere den øverste del af
luftfilterkanalen og fastgøre den
med clipsen.
TRIN1
TRIN2
OM64574DK.book Page 474 Friday, February 20, 2015 2:31 PM

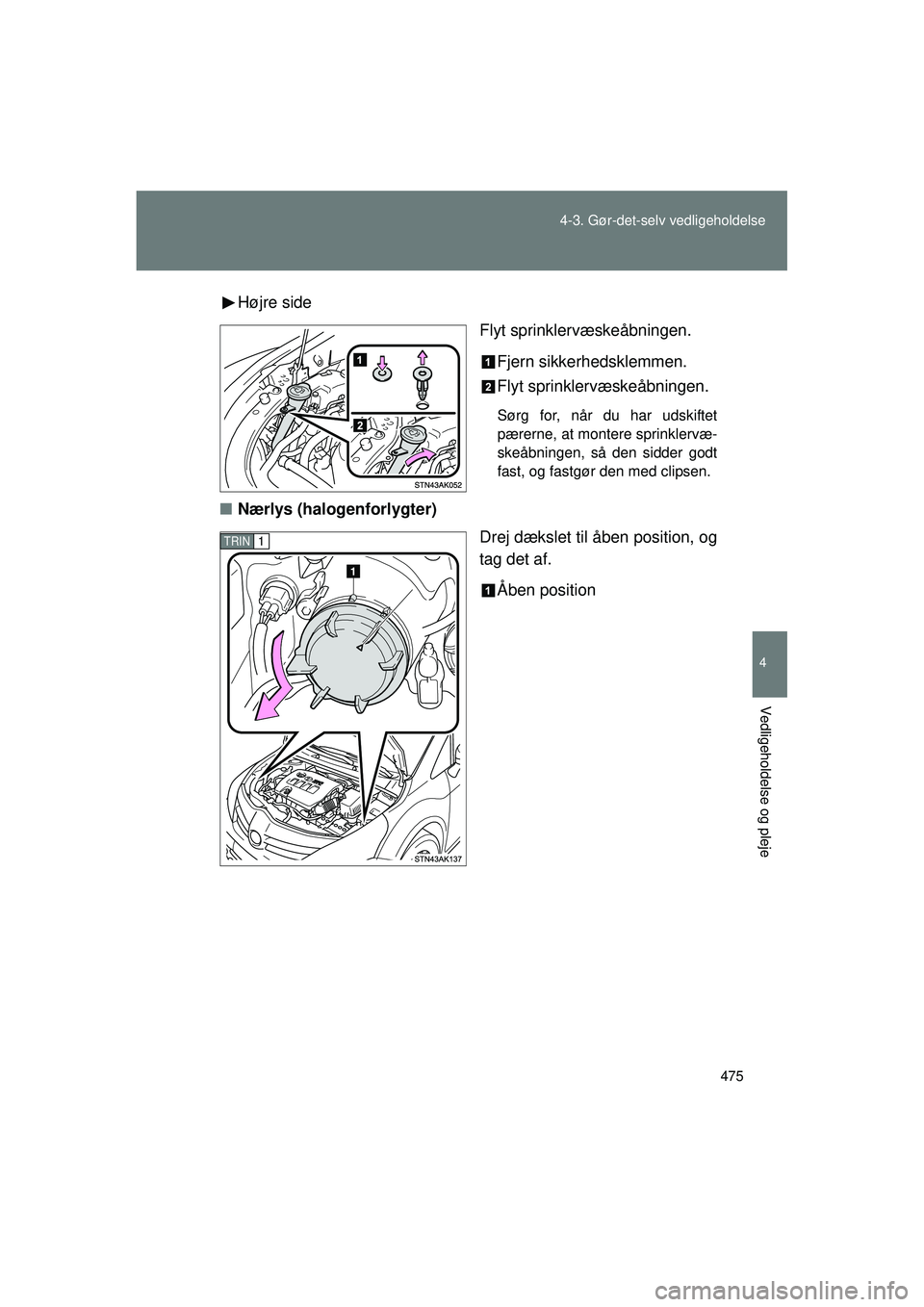

475
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
Højre side
Flyt sprinklervæskeåbningen.
Fjern sikkerhedsklemmen.
Flyt sprinklervæskeåbningen.
Sørg for, når du har udskiftet
pærerne, at montere sprinklervæ-
skeåbningen, så den sidder godt
fast, og fastgør den med clipsen.
■Nærlys (halogenforlygter)
Drej dækslet til åben position, og
tag det af.
Åben position
TRIN1
OM64574DK.book Page 475 Friday, February 20, 2015 2:31 PM

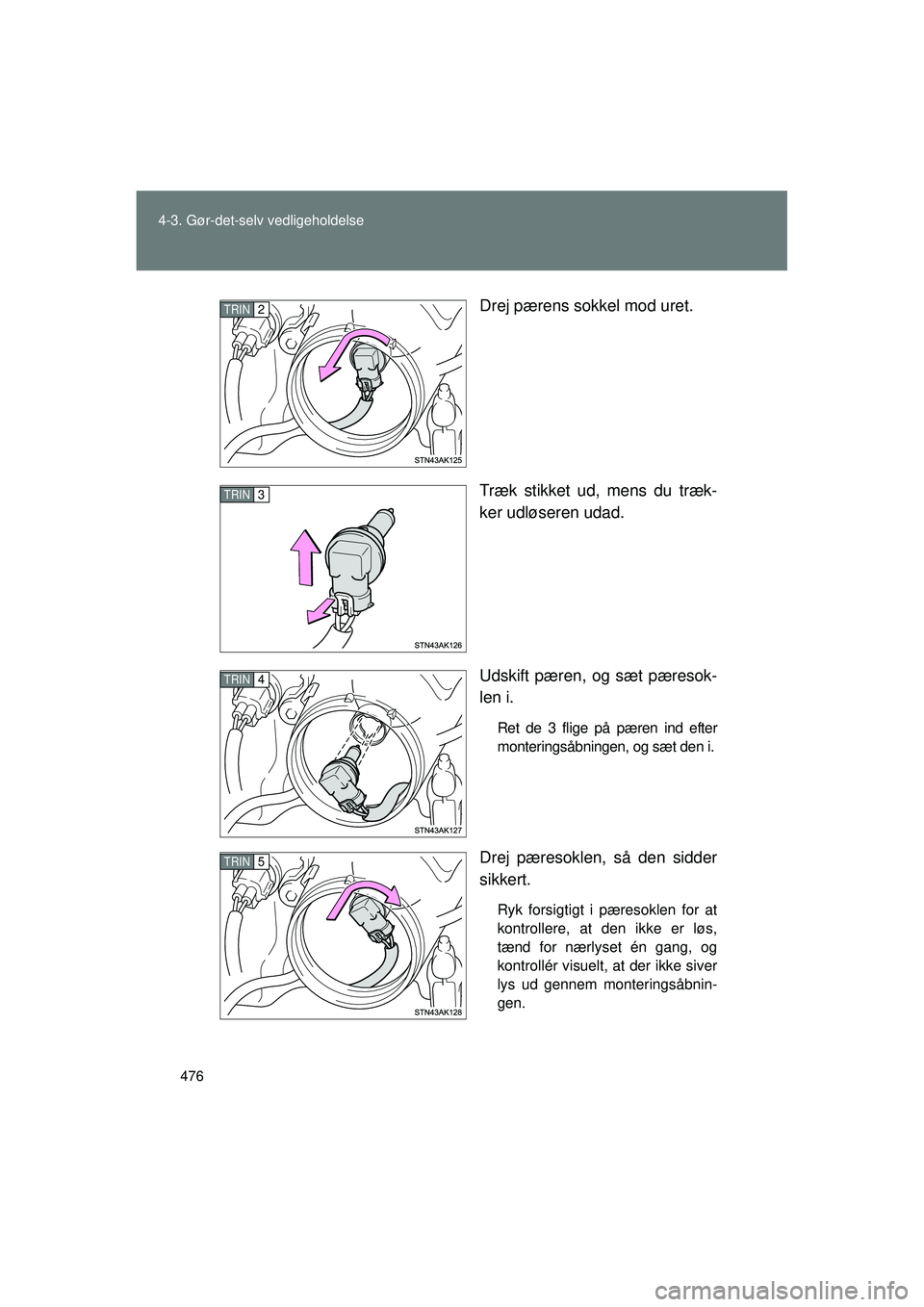

476
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Drej pærens sokkel mod uret.
Træk stikket ud, mens du træk-
ker udløseren udad.
Udskift pæren, og sæt pæresok-
len i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den i.
Drej pæresoklen, så den sidder
sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for nærlyset én gang, og
kontrollér visuelt, at der ikke siver
lys ud gennem monteringsåbnin-
gen.
TRIN2
TRIN3
TRIN4
TRIN5
OM64574DK.book Page 476 Friday, February 20, 2015 2:31 PM

477
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK

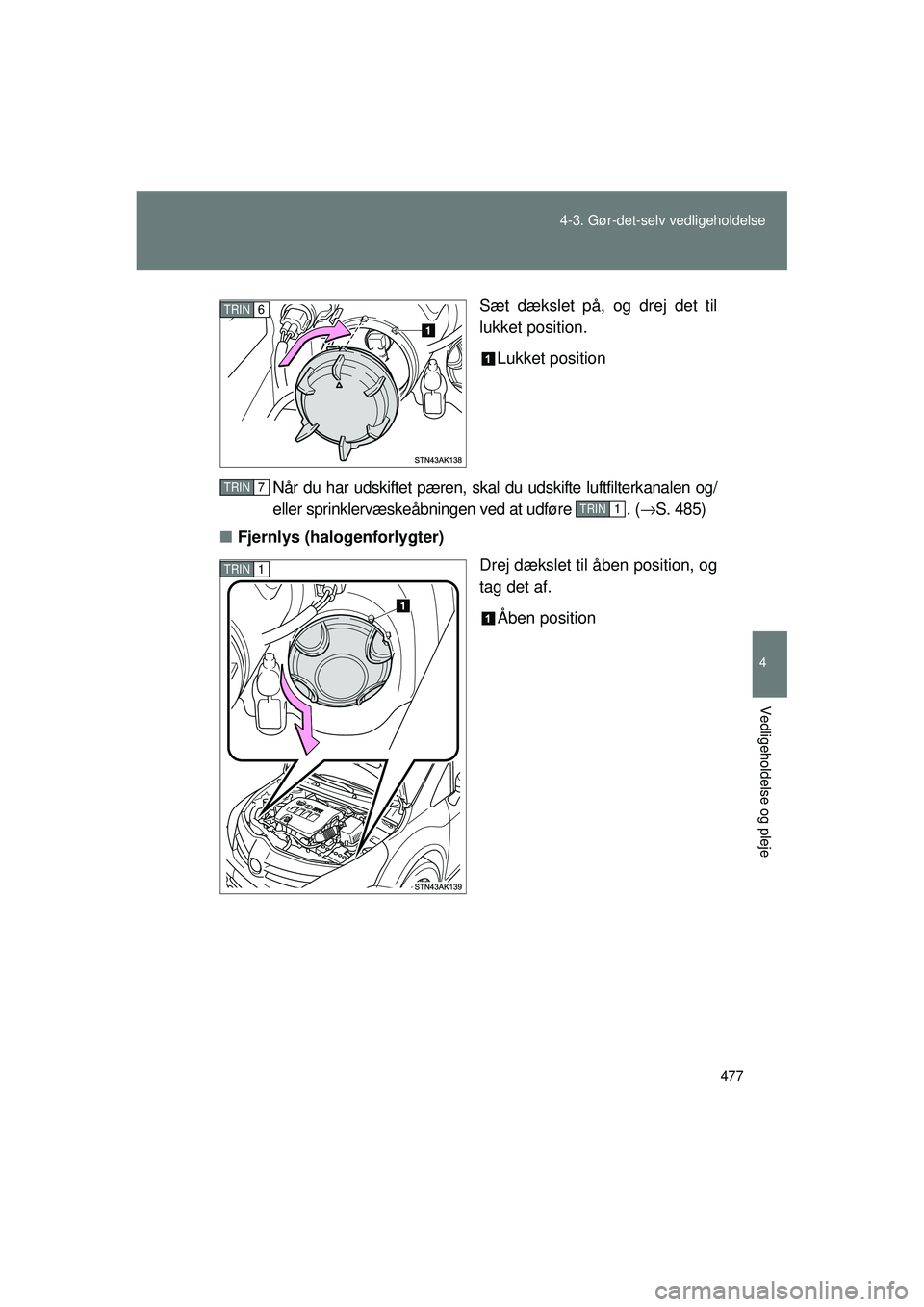

Sæt dækslet på, og drej det til
lukket position.
Lukket position
Når du har udskiftet pæren, skal du udskifte luftfilterkanalen og/
eller sprinklervæskeåbningen ved at udføre . ( →S. 485)
■ Fjernlys (halogenforlygter)
Drej dækslet til åben position, og
tag det af.
Åben position
TRIN6
TRIN7
TRIN1
TRIN1
OM64574DK.book Page 477 Friday, February 20, 2015 2:31 PM

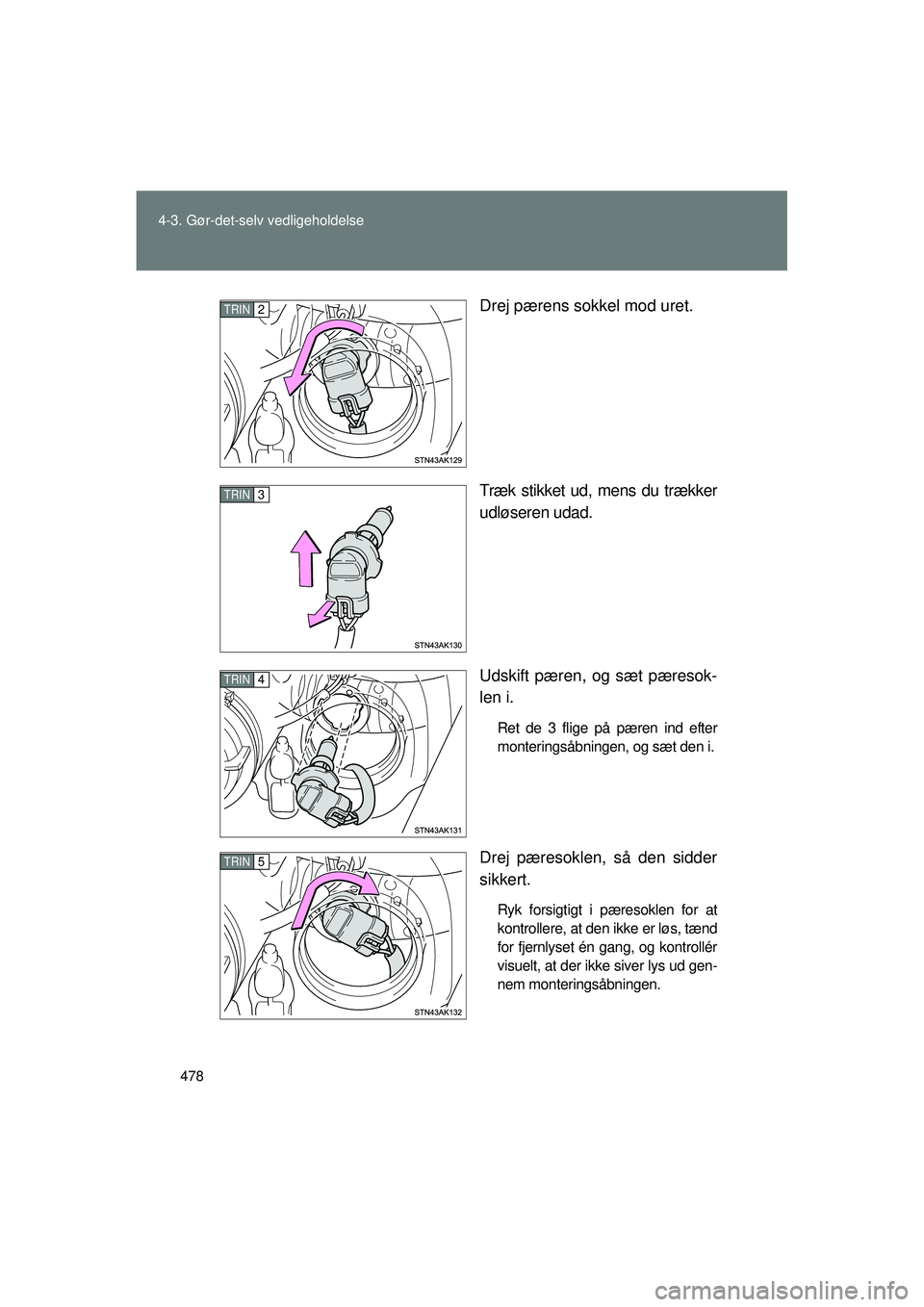

478
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Drej pærens sokkel mod uret.
Træk stikket ud, mens du trækker
udløseren udad.
Udskift pæren, og sæt pæresok-
len i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den i.
Drej pæresoklen, så den sidder
sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs, tænd
for fjernlyset én gang, og kontrollér
visuelt, at der ikke siver lys ud gen-
nem monteringsåbningen.
TRIN2
TRIN3
TRIN4
TRIN5
OM64574DK.book Page 478 Friday, February 20, 2015 2:31 PM

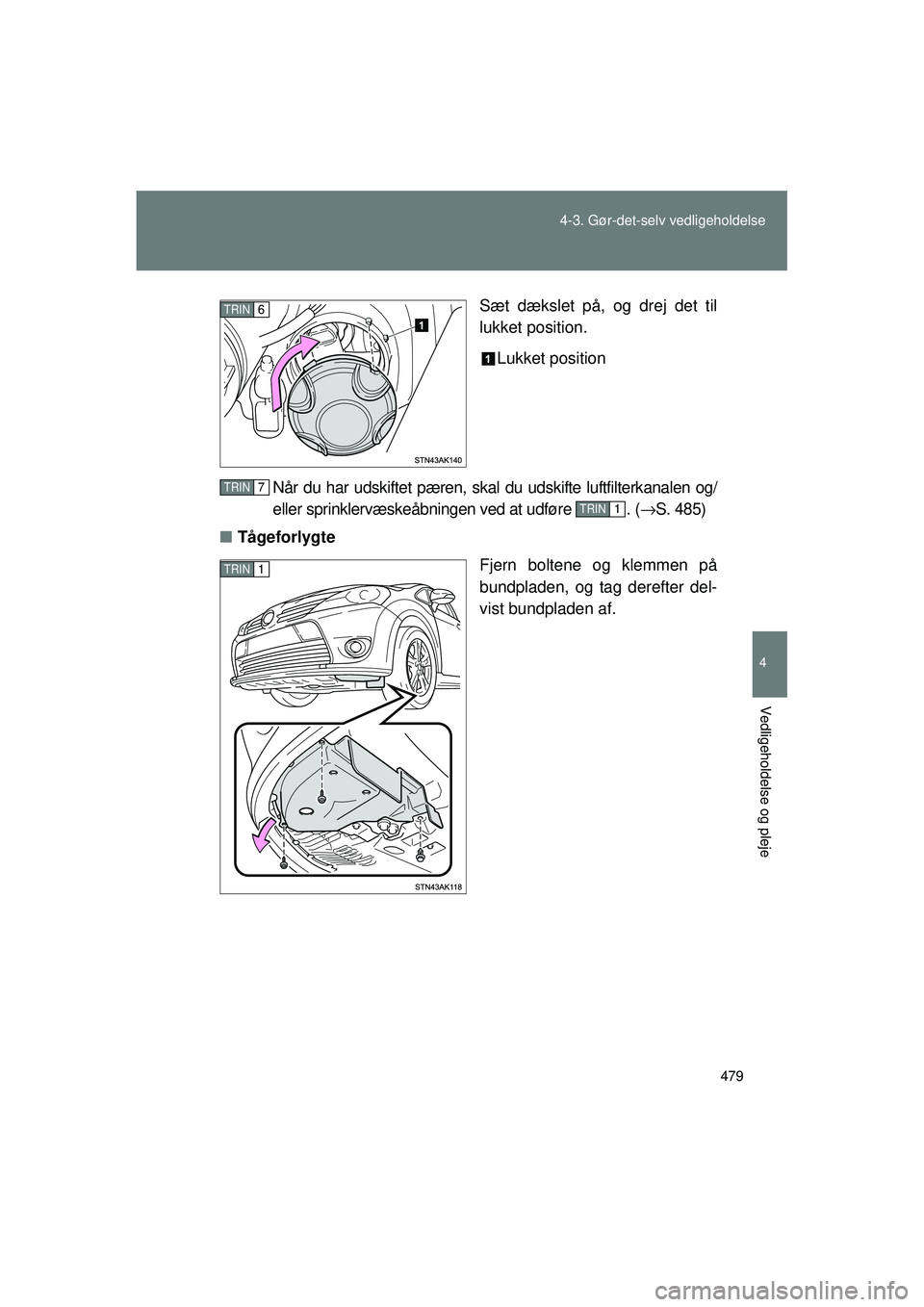

479
4-3. Gør-det-selv vedligeholdelse
4
Vedligeholdelse og pleje
OM64574DK
Sæt dækslet på, og drej det til
lukket position.
Lukket position
Når du har udskiftet pæren, skal du udskifte luftfilterkanalen og/
eller sprinklervæskeåbningen ved at udføre . ( →S. 485)
■ Tågeforlygte
Fjern boltene og klemmen på
bundpladen, og tag derefter del-
vist bundpladen af.
TRIN6
TRIN7
TRIN1
TRIN1
OM64574DK.book Page 479 Friday, February 20, 2015 2:31 PM

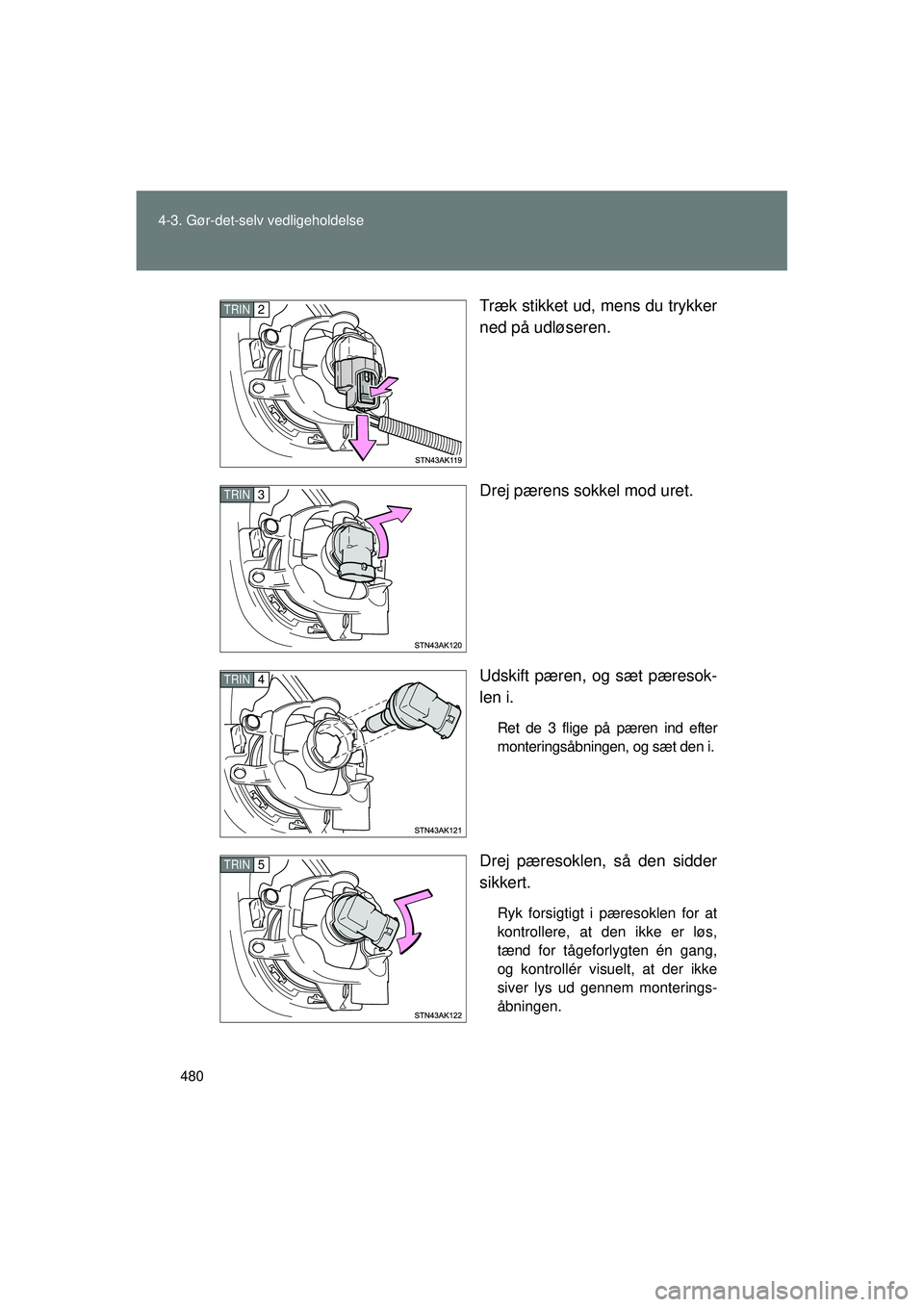

480
4-3. Gør-det-selv vedligeholdelse
OM64574DK
Træk stikket ud, mens du trykker
ned på udløseren.
Drej pærens sokkel mod uret.
Udskift pæren, og sæt pæresok-
len i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt den i.
Drej pæresoklen, så den sidder
sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem monterings-
åbningen.
TRIN2
TRIN3
TRIN4
TRIN5
OM64574DK.book Page 480 Friday, February 20, 2015 2:31 PM
