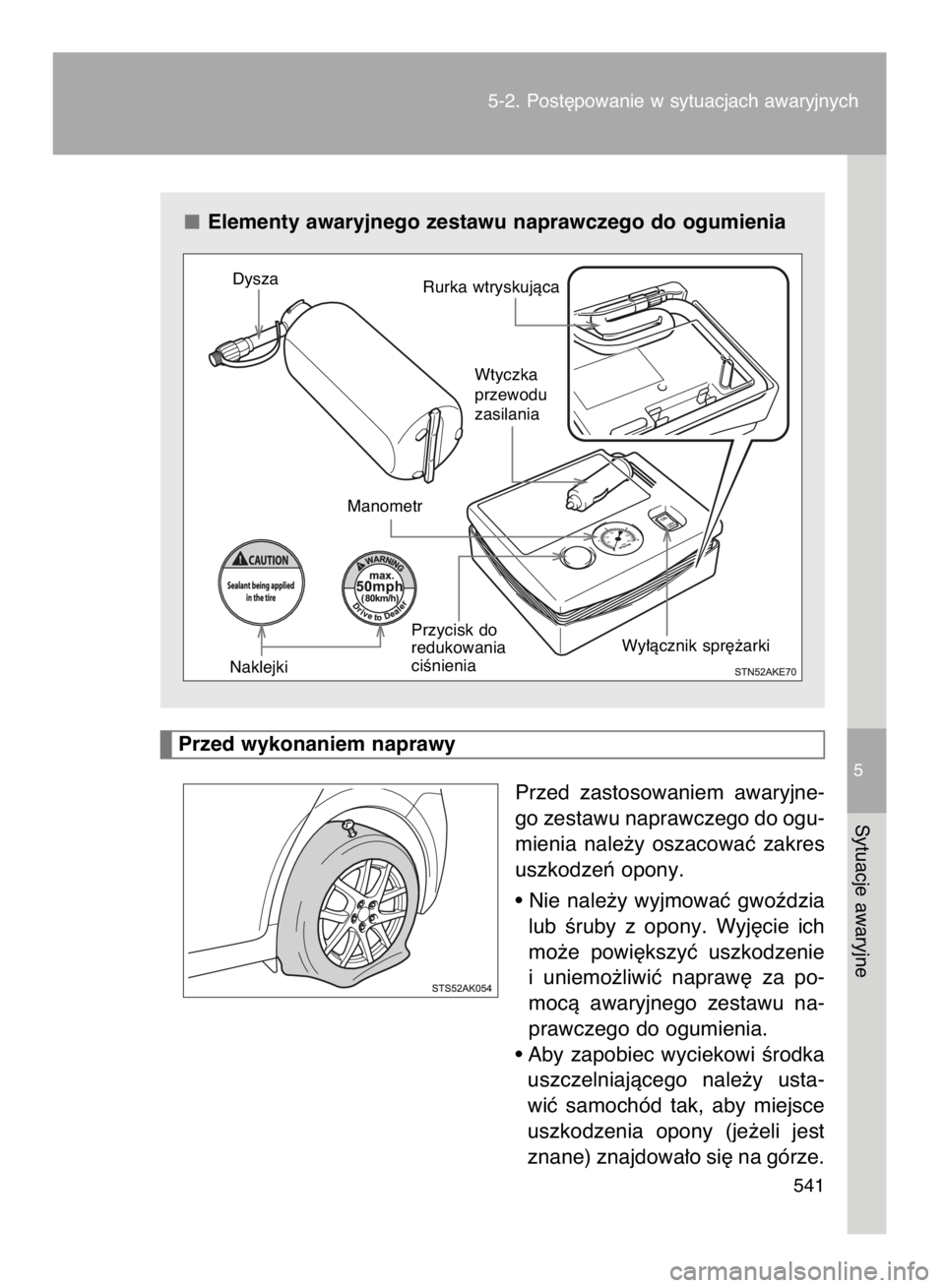

Elementy awaryjnego zestawu naprawczego do ogumienia
Przed zastosowaniem awaryjne-
go zestawu naprawczego do ogu-
mienia nale˝y oszacowaç zakres
uszkodzeƒ opony.
• Nie nale˝y wyjmowaç gwoêdzia
lub Êruby z opony. Wyj´cie ich
mo˝e powi´kszyç uszkodzenie
i uniemo˝liwiç napraw´ za po-
mocà awaryjnego zestawu na-
prawczego do ogumienia.
• Aby zapobiec wyciekowi Êrodka
uszczelniajàcego nale˝y usta-
wiç samochód tak, aby miejsce
uszkodzenia opony (je˝eli jest
znane) znajdowa∏o si´ na górze.
5-2. Post´powanie w sytuacjach awaryjnych
541
5
Sytuacje awaryjne
Dysza
Manometr
NaklejkiPrzycisk do
redukowania
ciÊnieniaWy∏àcznik spr´˝arki Rurka wtryskujàca
Wtyczka
przewodu
zasilania
Przed wykonaniem naprawy
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 541 (Black plate)

Naprawa przy u˝yciu awaryjnego zestawu naprawczego do ogumienia nie
jest mo˝liwa w poni˝ej opisanych przypadkach. W takiej sytuacji nale˝y
zg∏osiç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalis-
tycznego warsztatu.
Opona zosta∏a uszkodzona na skutek jazdy bez wystarczajàcej iloÊci po-
wietrza
Je˝eli p´kni´cia lub uszkodzenia znajdujà si´ w innej ni˝ bie˝nik cz´Êci
opony, np. boczna cz´Êç opony
Opona jest widocznie oddzielona od tarczy ko∏a
Przeci´cie lub uszkodzenie bie˝nika opony wynosi 4 mm lub wi´cej
Uszkodzeniu uleg∏a tarcza ko∏a
Zosta∏y przebite dwa ko∏a lub wi´cej
Je˝eli bie˝nik opony zosta∏ uszkodzony gwoêdziem lub Êrubà w wi´cej ni˝
jednym miejscu
Wygas∏a wa˝noÊç Êrodka uszczelniajàcego
Wyjàç tylny segment pod∏ogi. (S. 386)
Wyjàç awaryjny zestaw naprawczy do ogumienia. (
S. 540)
542 5-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie awaryjnego zestawu naprawczego do ogumienia
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 542 (Black plate)

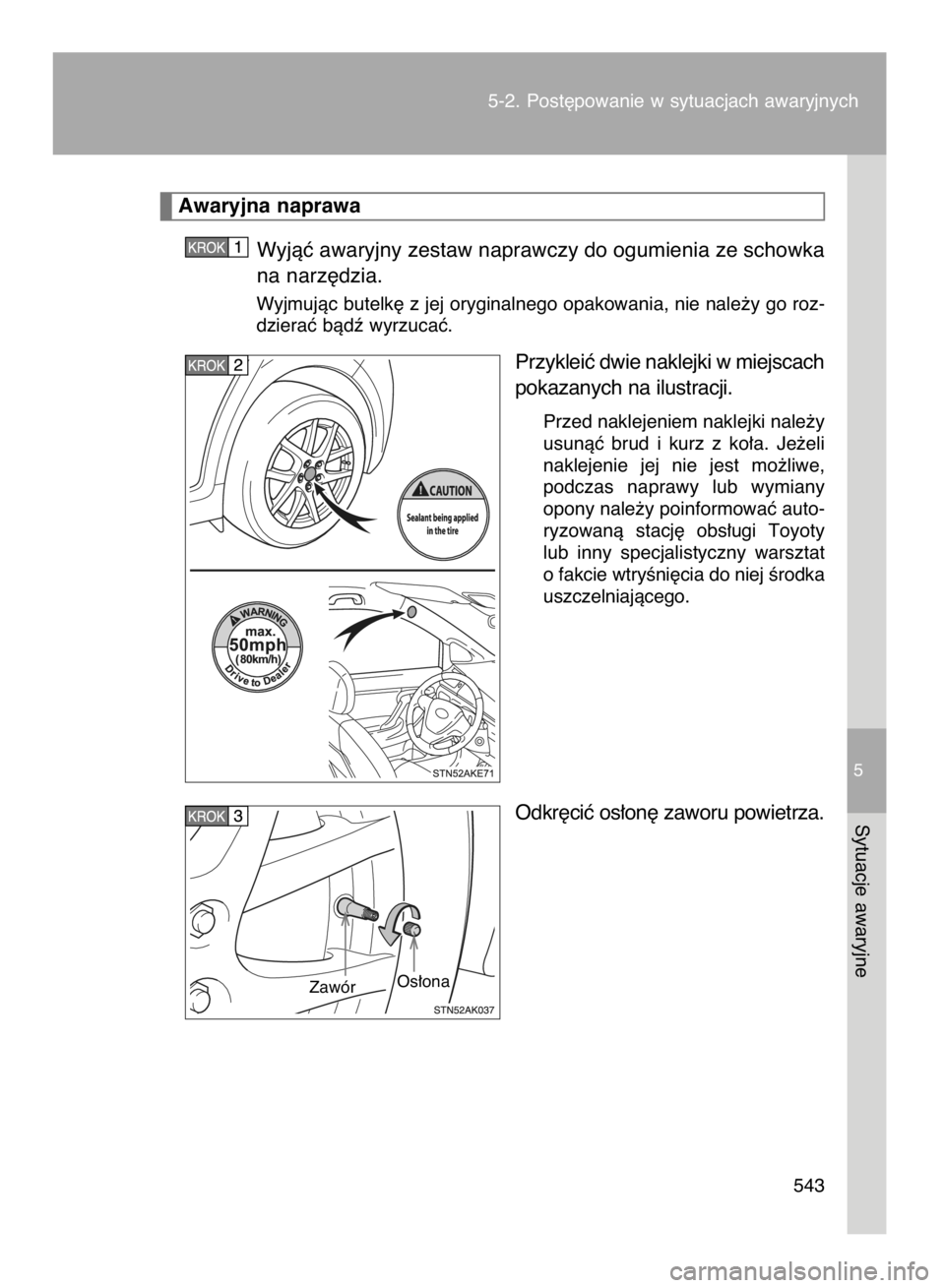

Wyjàç awaryjny zestaw naprawczy do ogumienia ze schowka
na narz´dzia.
Wyjmujàc butelk´ z jej oryginalnego opakowania, nie nale˝y go roz-
dzieraç bàdê wyrzucaç.
Przykleiç dwie naklejki w miejscach
pokazanych na ilustracji.
Przed naklejeniem naklejki nale˝y
usunàç brud i kurz z ko∏a. Je˝eli
naklejenie jej nie jest mo˝liwe,
podczas naprawy lub wymiany
opony nale˝y poinformowaç auto-
ryzowanà stacj´ obs∏ugi Toyoty
lub inny specjalistyczny warsztat
o fakcie wtryÊni´cia do niej Êrodka
uszczelniajàcego.
Odkr´ciç os∏on´ zaworu powietrza.
5-2. Post´powanie w sytuacjach awaryjnych
543
5
Sytuacje awaryjne
Awaryjna naprawa
ZawórOs∏ona
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 543 (Black plate)

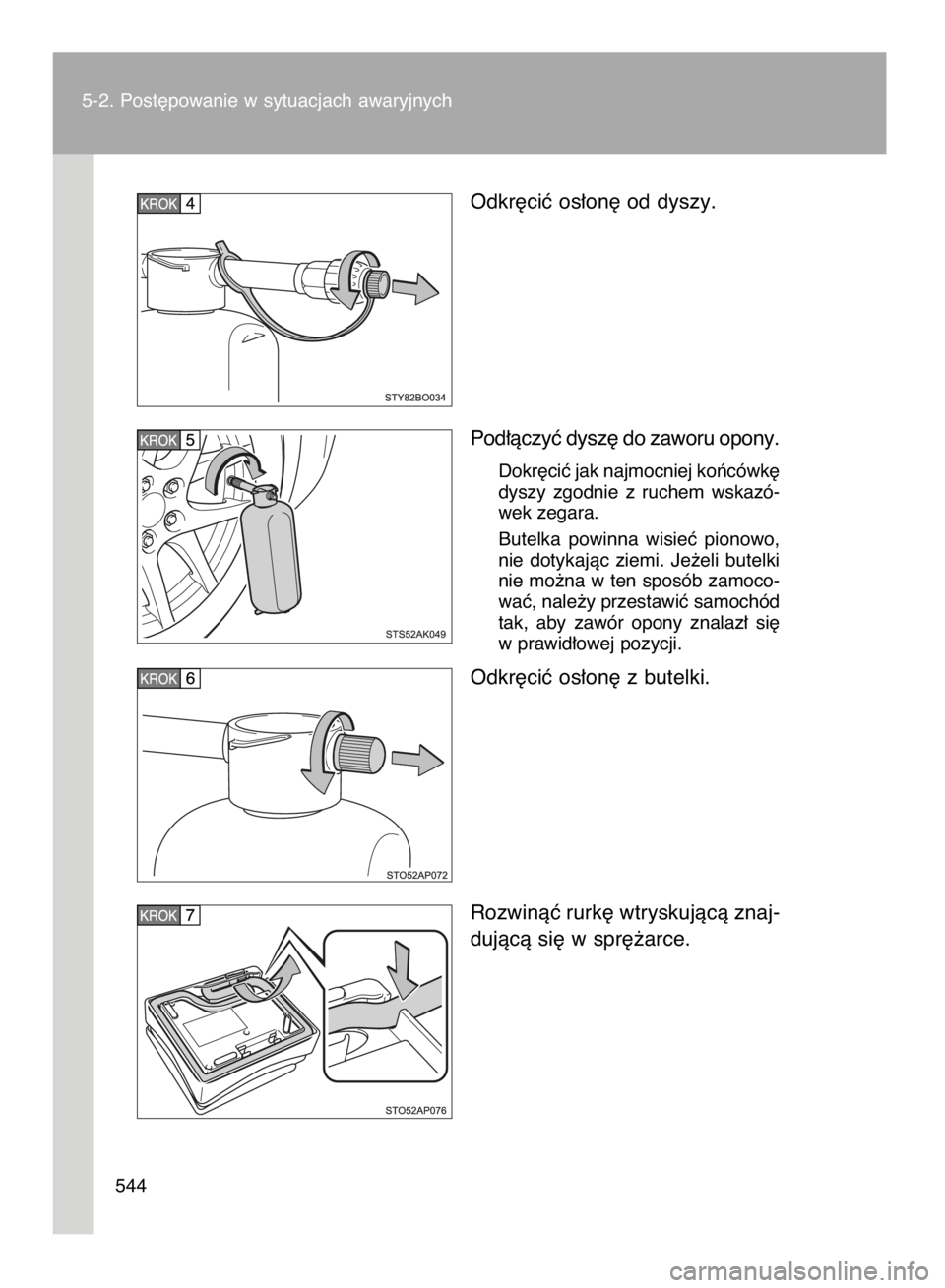

Odkr´ciç os∏on´ od dyszy.
Pod∏àczyç dysz´ do zaworu opony.
Dokr´ciç jak najmocniej koƒcówk´
dyszy zgodnie z ruchem wskazó-
wek zegara.
Butelka powinna wisieç pionowo,
nie dotykajàc ziemi. Je˝eli butelki
nie mo˝na w ten sposób zamoco-
waç, nale˝y przestawiç samochód
tak, aby zawór opony znalaz∏ si´
w prawid∏owej pozycji.

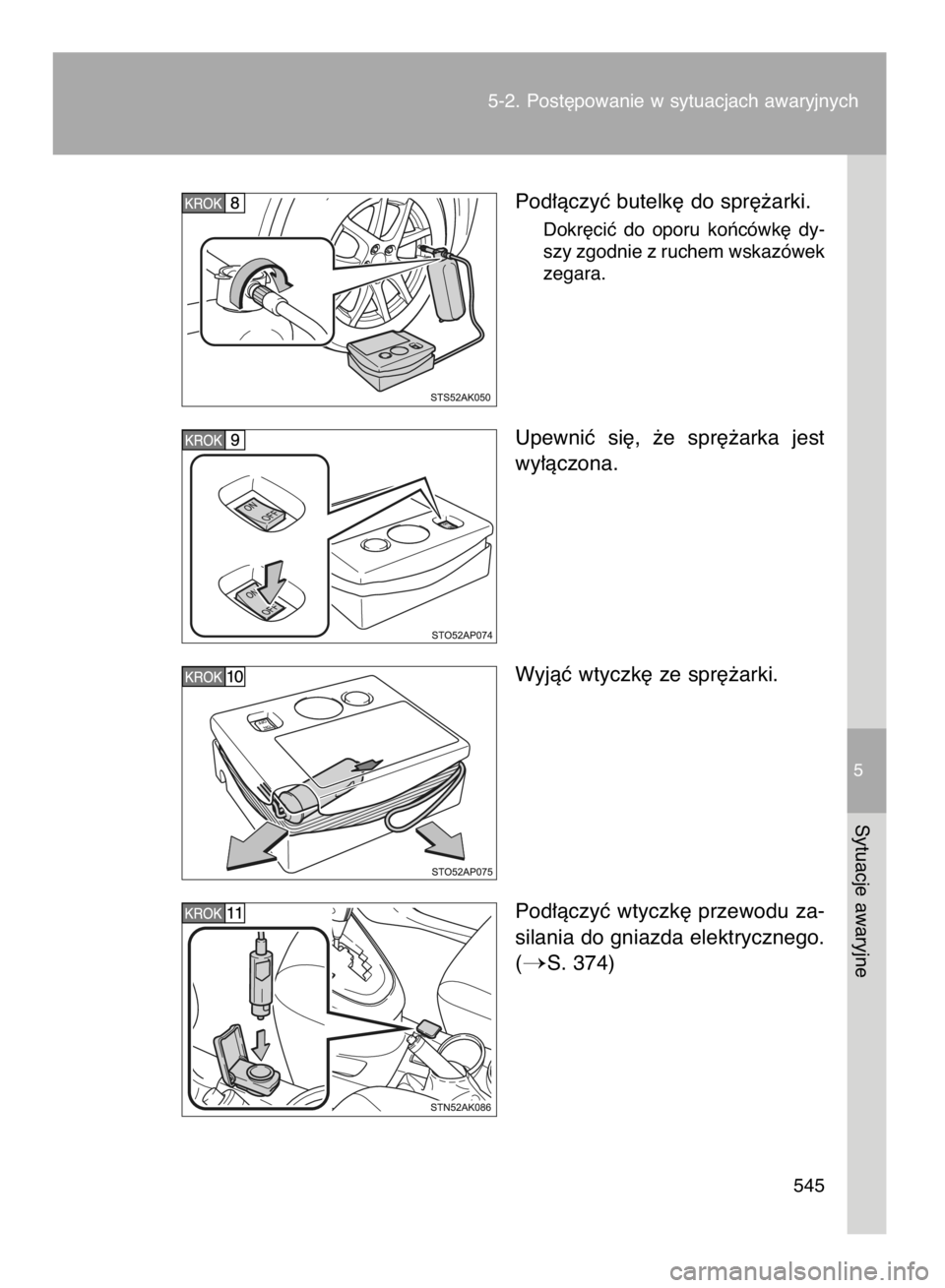

Odkr´ciç os∏on´ z butelki.
Rozwinàç rurk´ wtryskujàcà znaj-
dujàcà si´ w spr´˝arce.
5-2. Post´powanie w sytuacjach awaryjnych
544
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 544 (Black plate)

Pod∏àczyç butelk´ do spr´˝arki.
Dokr´ciç do oporu koƒcówk´ dy-
szy zgodnie z ruchem wskazówek
zegara.
Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.
Wyjàç wtyczk´ ze spr´˝arki.
Pod∏àczyç wtyczk´ przewodu za-
silania do gniazda elektrycznego.
(
S. 374)
5-2. Post´powanie w sytuacjach awaryjnych
545
5
Sytuacje awaryjne
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 545 (Black plate)

Sprawdziç, jakie powinno byç prawid∏owe ciÊnienie w oponie.
Zalecane wartoÊci ciÊnienia w ogumieniu podane sà na naklejce, tak
jak pokazano na ilustracji.
óWersje z kierownicà po lewej stronie
óWersje z kierownicà po prawej stronie
Uruchomiç silnik.
Aby wtrysnàç Êrodek uszczelnia-
jàcy i napompowaç opon´, nale˝y
w∏àczyç spr´˝ark´.
5-2. Post´powanie w sytuacjach awaryjnych
546
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 546 (Black plate)

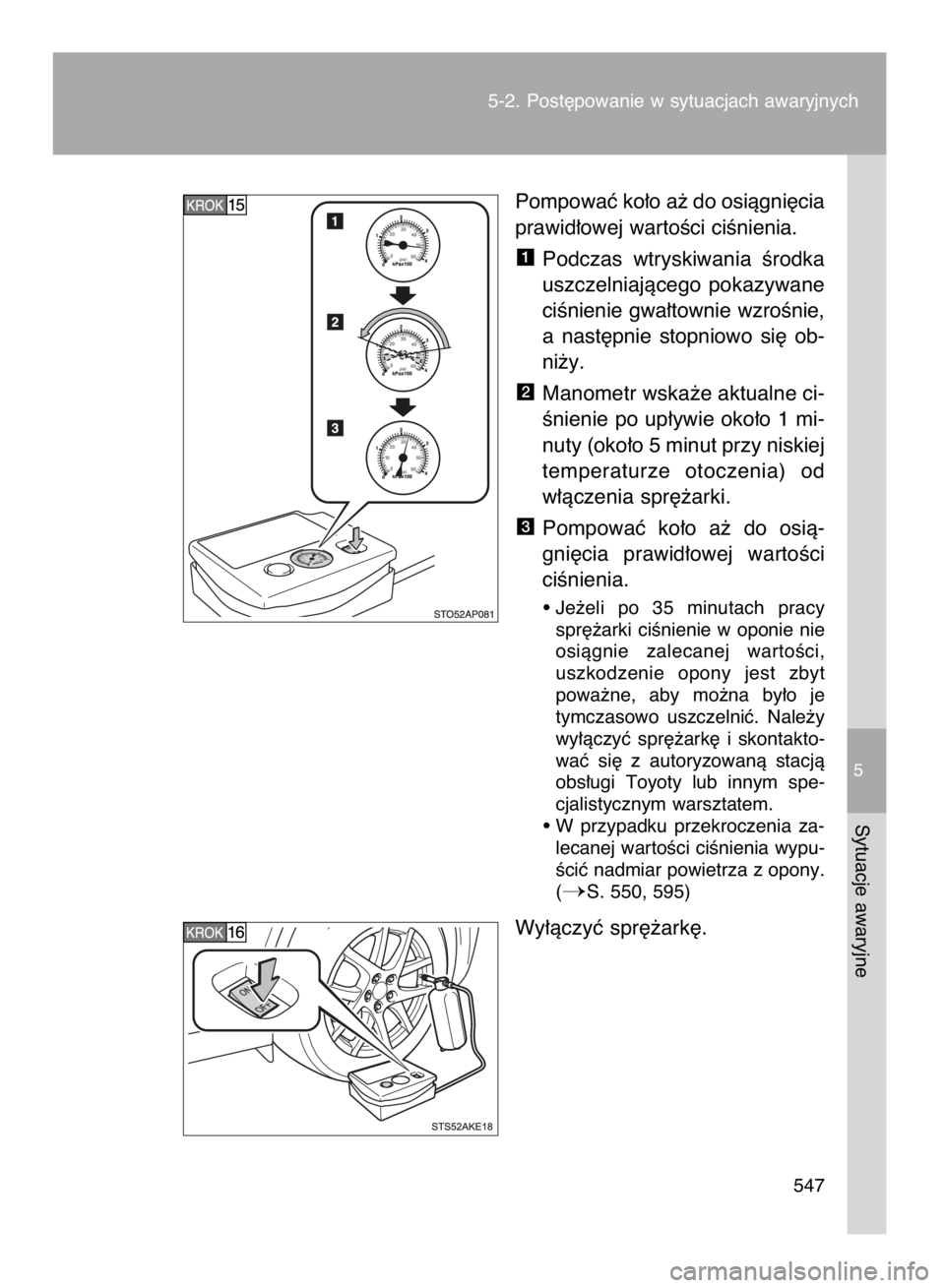

Pompowaç ko∏o a˝ do osiàgni´cia
prawid∏owej wartoÊci ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie,
a nast´pnie stopniowo si´ ob-
ni˝y.
Manometr wska˝e aktualne ci-
Ênienie po up∏ywie oko∏o 1 mi-
nuty (oko∏o 5 minut przy niskiej
temperaturze otoczenia) od
w∏àczenia spr´˝arki.
Pompowaç ko∏o a˝ do osià-
gni´cia prawid∏owej wartoÊci
ciÊnienia.
• Je˝eli po 35 minutach pracy
spr´˝arki ciÊnienie w oponie nie
osiàgnie zalecanej wartoÊci,
uszkodzenie opony jest zbyt
powa˝ne, aby mo˝na by∏o je
tymczasowo uszczelniç. Nale˝y
wy∏àczyç spr´˝ark´ i skontakto-
waç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
• W przypadku przekroczenia za-
lecanej wartoÊci ciÊnienia wypu-
Êciç nadmiar powietrza z opony.
(
S. 550, 595)

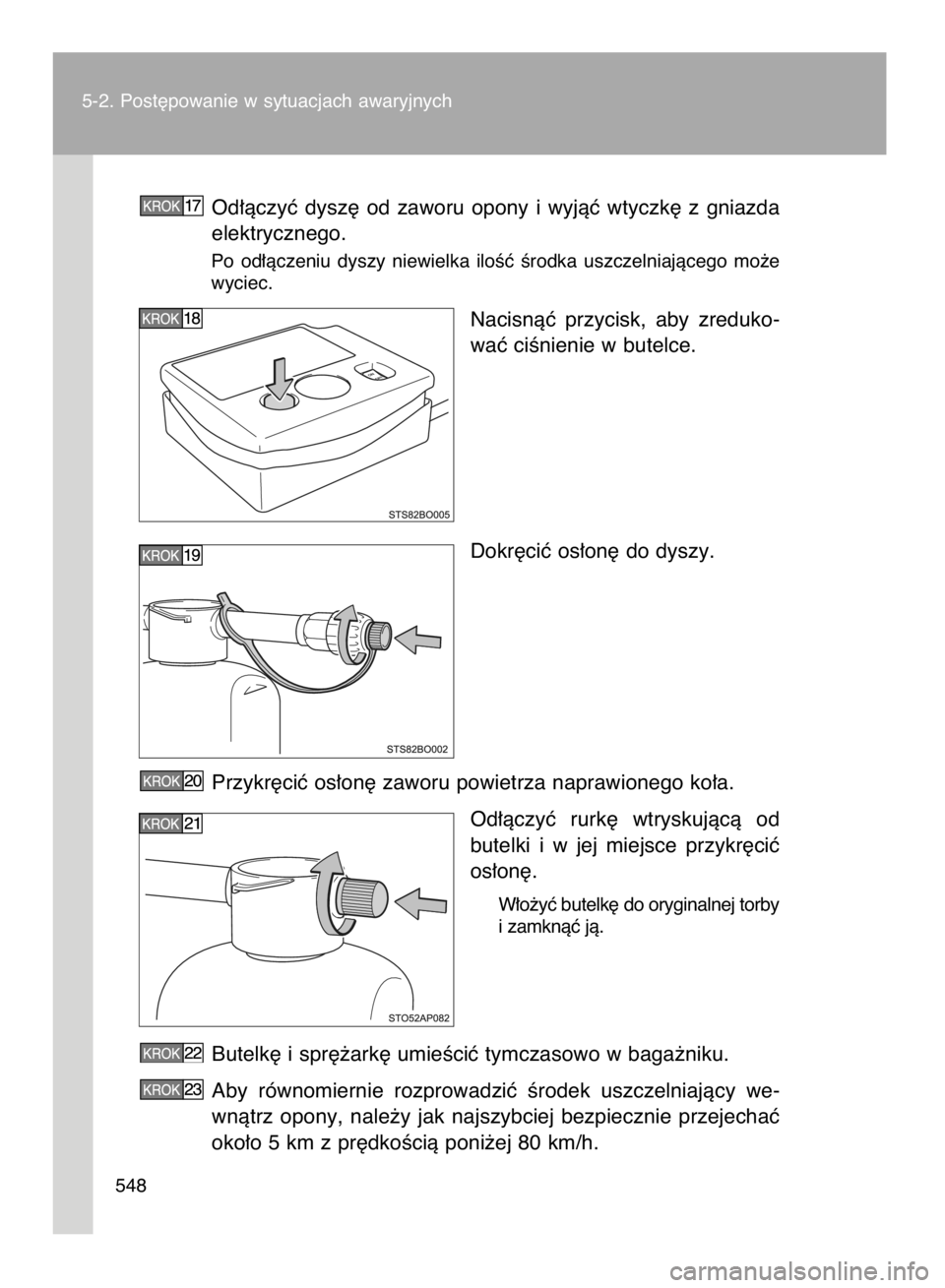

Wy∏àczyç spr´˝ark´.
3
2
1
5-2. Post´powanie w sytuacjach awaryjnych
547
5
Sytuacje awaryjne
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 547 (Black plate)

Od∏àczyç dysz´ od zaworu opony i wyjàç wtyczk´ z gniazda
elektrycznego.
Po od∏àczeniu dyszy niewielka iloÊç Êrodka uszczelniajàcego mo˝e
wyciec.
Nacisnàç przycisk, aby zreduko-
waç ciÊnienie w butelce.
Dokr´ciç os∏on´ do dyszy.
Przykr´ciç os∏on´ zaworu powietrza naprawionego ko∏a.
Od∏àczyç rurk´ wtryskujàcà od
butelki i w jej miejsce przykr´ciç
os∏on´.
W∏o˝yç butelk´ do oryginalnej torby
i zamknàç jà.
Butelk´ i spr´˝ark´ umieÊciç tymczasowo w baga˝niku.
Aby równomiernie rozprowadziç Êrodek uszczelniajàcy we-
wnàtrz opony, nale˝y jak najszybciej bezpiecznie przejechaç
oko∏o 5 km z pr´dkoÊcià poni˝ej 80 km/h.
5-2. Post´powanie w sytuacjach awaryjnych
548
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 548 (Black plate)

Po przejechaniu oko∏o 5 km nale-
˝y zatrzymaç samochód w bez-
piecznym miejscu, na twardym
i p∏askim pod∏o˝u i pod∏àczyç
spr´˝ark´.
Odczytaç ciÊnienie w kole na ma-
nometrze.
Je˝eli ciÊnienie w oponie jest
mniejsze ni˝ 130 kPa (1,3
kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e
i nie mo˝e byç naprawione.
Nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi
Toyoty lub z innym specjali-
stycznym warsztatem.
Je˝eli ciÊnienie w oponie wy-
nosi co najmniej 130 kPa (1,3
kG/cm
2lub bara; 19 psi), lecz
jest ni˝sze od zalecanej warto-
Êci: PrzejÊç do .
Je˝eli ciÊnienie w oponie od-
powiada zalecanej wartoÊci
(
S. 595): PrzejÊç do .
W∏àczyç spr´˝ark´ i nape∏niaç opon´ powietrzem a˝ do uzy-
skania zalecanej wartoÊci ciÊnienia. Nast´pnie przejechaç
oko∏o 5 km i przejÊç do .
UmieÊciç spr´˝ark´ w baga˝niku.
3
2
1
5-2. Post´powanie w sytuacjach awaryjnych
549
5
Sytuacje awaryjne
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 549 (Black plate)

Zachowujàc niezb´dne Êrodki ostro˝noÊci, unikajàc gwa∏tow-
nego hamowania, ostrych skr´tów i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ do najbli˝szej autoryzowanej stacji ob-
s∏ugi Toyoty lub innego wyspecjalizowanego w naprawie opon
warsztatu w celu naprawy lub wymiany uszkodzonej opony.
Je˝eli ciÊnienie w oponie przekroczy prawid∏owà wartoÊç
Nacisnàç przycisk, aby wypuÊciç nadmiar
powietrza.
Sprawdziç, czy wskazywane przez manometr ciÊnienie w oponie jest
w∏aÊciwe.
Je˝eli ciÊnienie w oponie jest zbyt niskie, ponownie w∏àczyç spr´˝ark´
i powtarzaç proces nape∏niania opony a˝ do uzyskania zalecanej war-
toÊci ciÊnienia.
Po naprawie ko∏a awaryjnym zestawem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy wartoÊci ciÊnienia w oponach sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia w ogumieniu mo˝e zaÊwieciç si´ lub migaç.
Uwagi dotyczàce sprawdzania awaryjnego zestawu naprawczego do
ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝noÊci Êrodka uszczelniajàcego.
Data wa˝noÊci znajduje si´ na butelce. Nie nale˝y u˝ywaç Êrodka uszczelnia-
jàcego, którego data wa˝noÊci wygas∏a. Naprawa wykonana przy jego u˝yciu
mo˝e nie byç skuteczna.
