TOYOTA VERSO 2015 Kasutusjuhend (in Estonian)

5
541
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO(BMW)_WE_OM64558E
Ajutise varurattaga autod:
Varuratta tungraua ja väljavõtmine (kolmanda istereaga autod)
Kontrollige, et kolmanda istmerea iste oleks kõige püstisemas
asendis.
Avage põrandapaneel.
Jälgige, et paneel ootamatult alla
ei kukuks.
Võtke tungraud välja.
Kinnitamine
Avamine
ETAPP1
ETAPP2
ETAPP3
VERSO_WE.book Page 541 Saturday, February 8, 2014 12:09 AM

542
5-2. Mida teha hädaolukorras
VERSO(BMW)_WE_OM64558E
Eemaldage põrandalaegas.
Keerake lahti polt, mis hoiab
kinni varuratast.
Võtke välja varuratas.
Varuratast ei saa välja võtta, kui
kolmanda istmerea iste on kok-
kupandud.
ETAPP4
ETAPP5
ETAPP6
VERSO_WE.book Page 542 Saturday, February 8, 2014 12:09 AM

5
543
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO(BMW)_WE_OM64558E
Tühja rehviga ratta vahetamine
Tõkestage auto tõkiskingaga.
Terasveljega rataste puhul
eemaldage rattavõtmega ratta-
kilp.
Et rattakilp ei saaks viga, mäh-
kige rattavõtme käepide riide-
sisse, nagu joonisel näidatud.
Laske rattamutreid ühe pöörde
võrra lõdvemaks.
ETAPP1
Tühi rehvTõkiskinga asukoht
EesVasakul Parempoolse tagaratta taga
Paremal Vasakpoolse tagaratta taga
TagaVasakul Parempoolse esiratta ees
Paremal Vasakpoolse esiratta ees
ETAPP2
ETAPP3
VERSO_WE.book Page 543 Saturday, February 8, 2014 12:09 AM

544
5-2. Mida teha hädaolukorras
VERSO(BMW)_WE_OM64558E
Keerake tungraua kruvi A käega,
kuni tungraua soon puutub
kokku tõstepunkti randiga.
Tõstke autot, kuni rehv kerkib
veidi maast lahti.
Eemaldage kõik rattamutrid ja
ratas.
Kui asetate ratta maapinnale, siis
jätke velje väliskülg ülespoole, et
see ei saaks kriimustatud.
ETAPP4
ETAPP5
ETAPP6
VERSO_WE.book Page 544 Saturday, February 8, 2014 12:09 AM

5
545
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO(BMW)_WE_OM64558E
Varuratta paigaldamine
Eemaldage ratta kontaktpinnalt
mustus ja muud ained.
Kui ratta kontaktpind on määrdu-
nud või kaetud muude ainetega,
võivad ratta mutrid sõidu ajal lahti
tulla.
Paigaldage ratas ja keerake kõik mutrid käsitsi umbes sama
palju kinni.
Terasveljega ratta vahetamine terasveljega ratta vastu (kaasarva-
tud varuratas)
Keerake mutreid seni, kuni
nende kooniline osa puutub vel-
jega kokku.
Alumiiniumveljega ratta terasveljega ratta vastu vahetamine (kaas-
arvatud varuratas)
Keerake mutreid seni, kuni
nende kooniline osa puutub vel-
jega kokku.
ETAPP1
ETAPP2
Kooniline osa
Velg
Kooniline osa
Velg
VERSO_WE.book Page 545 Saturday, February 8, 2014 12:09 AM

546
5-2. Mida teha hädaolukorras
VERSO(BMW)_WE_OM64558E
Laske auto alla
Pingutage kõiki mutreid kaks või
kolm korda joonisel näidatud jär-
jekorras.
Pingutusmoment
103 N•m (10.5 kgf)
Terasvelgede rattad (va rehvi-
rõhu hoiatussüsteemiga rattad
või varuratas): Paigaldage ratta-
kilp.
Seadke kilbi ventiiliava rehvi ven-
tiiliga kohakuti, nagu joonisel näi-
datud.
Pange altvõetud ratas, tungraud ja kõik tööriistad omakohale.
ETAPP3
ETAPP4
ETAPP5
ETAPP6
VERSO_WE.book Page 546 Saturday, February 8, 2014 12:09 AM

5
547
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO(BMW)_WE_OM64558E
"Ajutine varuratas
!Ajutise (väikese) varuratta rehvi külgkattel on kirjas “TEMPORARY USE
ONLY”.
Kasutage ajutist varuratast ainult hädaolukorras.
!Kontrollige kindlasti ajutise varuratta rehvirõhku. (#lk 627)
"Rehvivahetuse järel (rehvirõhu kontrollsüsteemiga autod)
Lähtestage rehvirõhu kontrollsüsteem. (#lk 445)
"Varuratta kasutamine (rehvirõhu kontrollsüsteemiga autod)
Kuna ajutisel varurattal puudub rehvirõhu andur, siis selle rehvi rõhust rehvi-
rõhu kontrollsüsteem hoiatusi ei anna. Samuti jääb peale ratta vahetamist
ajutise varuratta vastu rehvirõhu hoiatustuli põlema.
"Esirehvi tühjenemine lume või jääga kaetud teel
Pange ajutine varuratas taha. Toimige järgnevalt ja paigaldage lumeketid
esiratastele:
Asendage tagaratas ajutise varurattaga.
Asendage tühja rehviga esiratas altvõetud tagarattaga.
Paigaldage ketid esiratastele.
ETAPP1
ETAPP2
ETAPP3
VERSO_WE.book Page 547 Saturday, February 8, 2014 12:09 AM

548
5-2. Mida teha hädaolukorras
VERSO(BMW)_WE_OM64558E

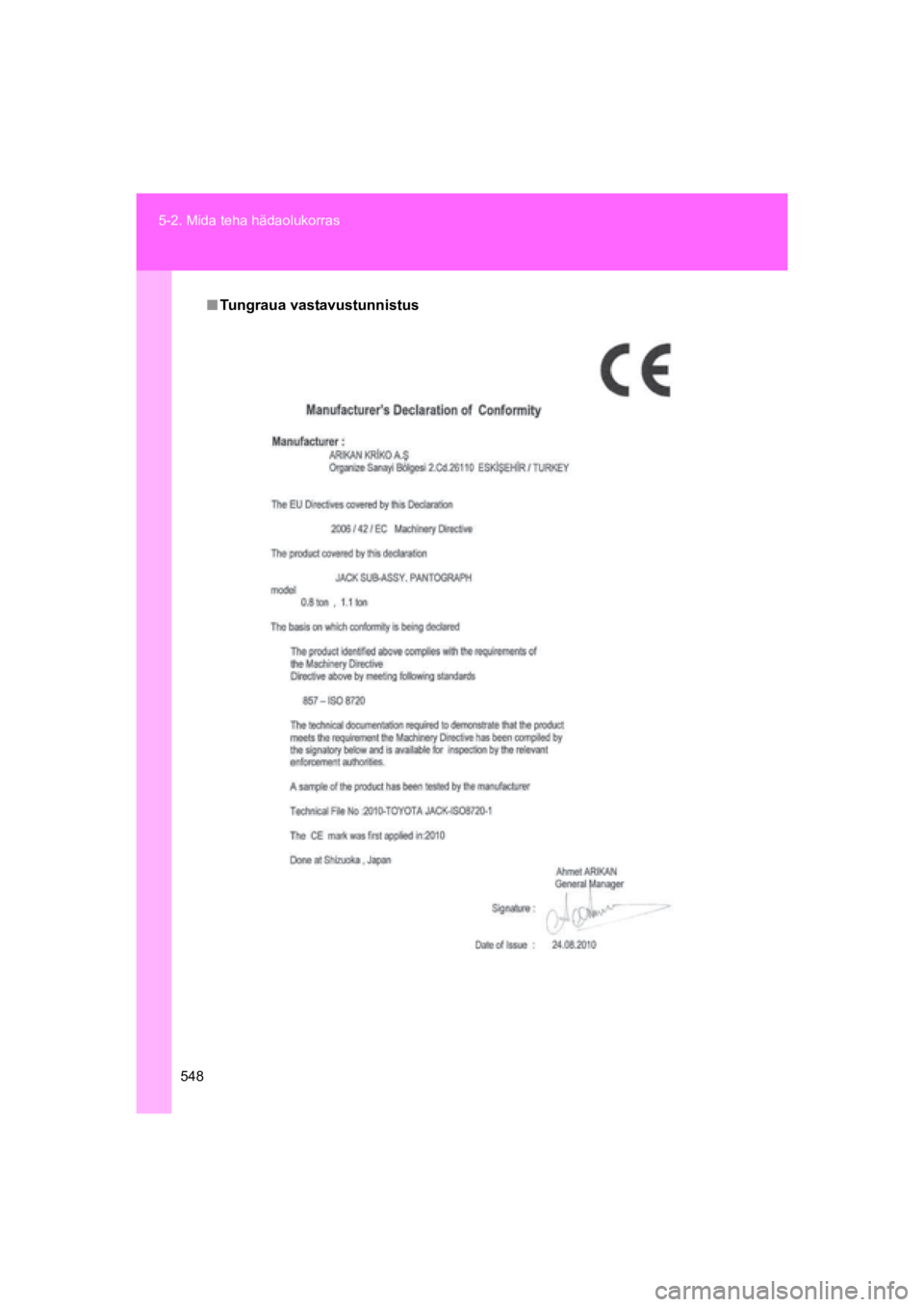

"Tungraua vastavustunnistus
VERSO_WE.book Page 548 Saturday, February 8, 2014 12:09 AM

5
549
5-2. Mida teha hädaolukorras
Hädaolukorras
VERSO(BMW)_WE_OM64558E
HOIATUS
"Tungraua kasutamine
Tungraua valel viisil kasutamine võib viia auto kukkumiseni ja sellega kaas-
nevate tõsiste vigastusteni.
!Kasutage tungrauda ainult rataste vahetamisel või lumekettide paigalda-
misel.
!Kasutage ainult autos olevat tungrauda.
Ärge kasutage seda teistel autodel.
!Pange tungraud kindlasti ettenähtud tõstepunkti alla.
!Ärge pange ühtegi kehaosa auto alla, kui auto on toestatud ainult tung-
rauaga.
!Ärge käivitage mootorit, kui auto on tungrauaga ülestõstetud.
!Ärge tõstke autot, kui selles on inimesi.
!Auto tõstmisel ärge pange midagi tungraua alla ega peale.
!Ärge tõstke autot kõrgemale kui see on ratta vahetamiseks vajalik.
!Kui peate minema auto alla, siis toestage see pukkidega.
Olge eriti ettevaatlik auto allalaskmisel, et juuresviibijad ei saaks viga.
"Tühja rehviga ratta eemaldamine
!Pöörake tähelepanu järgmistele ohutusabinõudele.
Nende eiramine võib kaasa tuua üliraskeid vigastusi:
• Ärge eemaldage rattakilpi käega. Olge rattakilbiga ettevaatlik.
• Ärge puudutage velge ega piduridetaile vahetult pärast sõitu.
Veljed ja piduridetailid võivad sõites väga kuumaks minna. Puudutades
neid käe, jala või muu kehaosaga, võite end põletada.
VERSO_WE.book Page 549 Saturday, February 8, 2014 12:09 AM

550
5-2. Mida teha hädaolukorras
VERSO(BMW)_WE_OM64558E
HOIATUS
"Tühja rehviga ratta eemaldamine
!Järgmiste ettevaatusabinõude eiramine võib tuua kaasa rattamutrite lõd-
venemise, mis omakorda võib kaasa tuua üliraskeid õnnetusi.
• Pärast ratta vahetamist laske rattamutreid esimesel võimalusel düna-
momeetrilise mutrivõtmega pingutada. Õige pingutusmoment on 103
N· m(10,5 kgf· m).
• Kinnitage ratas mutritega, mis on ette nähtud vastava ratta kinnitami-
seks.
• Kui mis tahes rattapolt, -mutter või velje poldiava on mõranenud või
deformeerunud, siis laske autot Toyota volitatud müügiesindajal või
mõnel teisel kvalifitseeritud asjatundjal kontrollida.
• Paigaldage rattamutrid alati nii, et nende kooniline osa jääb velje poole.
(#lk 460)
• Ärge paigaldage tugevalt vigastatud rattakilpi, sest see võib auto liiku-
misel ära lennata.
"Täismõõdus varuratta kasutamine (rehvirõhu hoiatussüsteemiga autod
või paigaldatud rehvides erinevat tüüpi rehviga varuratta korral)
!Asendage täismõõdus varuratas esimesel võimalusel normaalmõõtme-
tega rattaga.
!Vältige järske kiirendusi, pidurdusi ja pöördeid.
"Ajutise varuratta kasutamine
!Pidage meeles, et autoga kaasasolev ajutine varuratas on valmistatud
spetsiaalselt Teie auto jaoks. Ärge kasutage seda ühelgi teisel autol.
!Ärge kasutage korraga rohkem kui ühte ajutist varuratast.
!Asendage ajutine varuratas esimesel võimalusel normaalmõõtmetega rat-
taga.
!Vältige järske kiirendusi, pidurdusi ja pöördeid.
"Ajutise varuratta kiirusepiirang
Ärge sõitke ajutise varurattaga kiiremini kui 80 km/h.
Ajutine varuratas pole mõeldud kiireks sõiduks. Liiga suur sõidukiirus võib
inimohvritega õnnetuse põhjustada.
VERSO_WE.book Page 550 Saturday, February 8, 2014 12:09 AM
