TOYOTA VERSO 2015 Návod na použití (in Czech)

471 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky ani pojistkovou skříňku.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo u jiného řádně kvalifi-
kovaného a vybaveného odborníka.

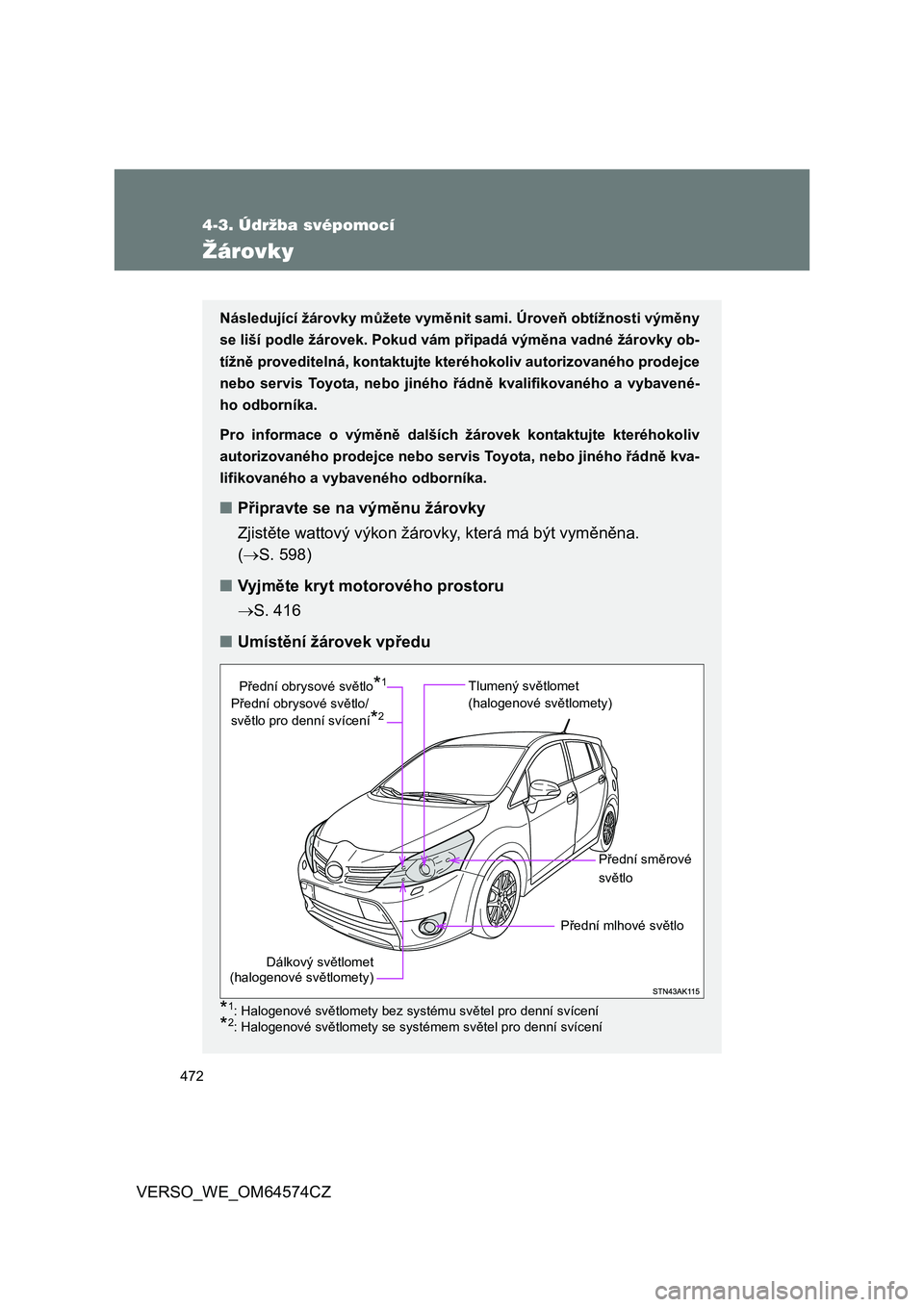

472
4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny
se liší podle žárovek. Pokud vám připadá výměna vadné žárovky ob-
tížně proveditelná, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Pro informace o výměně dalších žárovek kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kva-
lifikovaného a vybaveného odborníka.
■Připravte se na výměnu žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna.
(S. 598)
■Vyjměte kryt motorového prostoru
S. 416
■Umístění žárovek vpředu
*1: Halogenové světlomety bez systému světel pro denní svícení
*2: Halogenové světlomety se systémem světel pro denní svícení
Dálkový světlomet
(halogenové světlomety)
Tlumený světlomet
(halogenové světlomety)
Přední směrové
světlo
Přední mlhové světlo Přední obrysové světlo
*1
Přední obrysové světlo/
světlo pro denní svícení
*2

473 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
■Umístění žárovek vzadu
*1: Vozidla s levostranným řízením
*2: Vozidla s pravostranným řízením
Koncové světlo
Zadní mlhové světlo*2
Osvětlení registrační značky Zadní směrové
světlo
Couvací světlo*1
Zadní mlhové světlo*1
Couvací světlo*2

474 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Výměna žárovek
■Předtím, než vyměníte následující žárovky:
●Světlomet (halogenové světlomety)
●Přední obrysové světlo (halogenové světlomety bez systému
světel pro denní svícení)
●Přední obrysové světlo/světlo pro denní svícení (halogenové
světlomety se systémem světel pro denní svícení)
●Přední směrové světlo
Vyjmutí krytu motorového prostoru. (S. 416)
Vyjmutí potrubí čističe vzduchu a/nebo posunutí nalévacího
hrdla kapaliny ostřikovačů.
Levá strana
Vyjměte horní část potrubí čističe
vzduchu.
Vyjměte upevňovací příchytku.
Vyjměte horní část potrubí čis-
tiče vzduchu, abyste měli
snadnější přístup k žárovkám.
Po výměně žárovek nezapomeň-
te pevně nasadit horní část potru-
bí čističe vzduchu a zajistit ji
příchytkou.
KROK1
KROK2

475 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZPravá strana
Posuňte nalévací hrdlo nádržky
ostřikovačů.
Vyjměte upevňovací příchytku.
Posuňte nalévací hrdlo nádrž-
ky ostřikovačů.
Po výměně žárovek nezapomeň-
te pevně nainstalovat nalévací
hrdlo kapaliny ostřikovačů a zajis-
tit ho příchytkou.
■Tlumený světlomet (halogenové světlomety)
Otočte kryt do otevřené polohy
avyjměte ho.
Otevřená poloha
KROK1

476 4-3. Údržba svépomocí
VERSO_WE_OM64574CZOtočte paticí žárovky doleva.
Při zatažení uvolňovací pojistky
odpojte konektor.
Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte tlumené svět-
lomety a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
KROK2
KROK3
KROK4
KROK5

477 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZNasaďte a otočte kryt do zavře-
né polohy.
Zavřená poloha
Po výměně žárovky vraťte potrubí čističe vzduchu a/nebo na-
lévací hrdlo kapaliny ostřikovačů provedením .
(S. 485)
■Dálkový světlomet (halogenové světlomety)
Otočte kryt do otevřené polohy
avyjměte ho.
Otevřená poloha
KROK 6
KROK7
KROK1
KROK1

478 4-3. Údržba svépomocí
VERSO_WE_OM64574CZOtočte paticí žárovky doleva.
Při zatažení uvolňovací pojistky
odpojte konektor.
Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte dálkové svět-
lomety a pohledem ověřte, že ot-
vorem neuniká žádné světlo.
KROK2
KROK3
KROK4
KROK5

479 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZNasaďte a otočte kryt do zavře-
né polohy.
Zavřená poloha
Po výměně žárovky vraťte potrubí čističe vzduchu a/nebo na-
lévací hrdlo kapaliny ostřikovačů provedením .
(S. 485)
■Přední mlhové světlo
Vyjměte šrouby a příchytku kry-
tu blatníku a pak částečně od-
straňte kryt blatníku.
KROK 6
KROK7
KROK1
KROK1

480 4-3. Údržba svépomocí
VERSO_WE_OM64574CZPři stisknutí uvolňovací pojistky
odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce pro-
ti otvorům a zasuňte ji.
Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
KROK2
KROK3
KROK4
KROK5
