TOYOTA VERSO 2015 Návod na použití (in Czech)

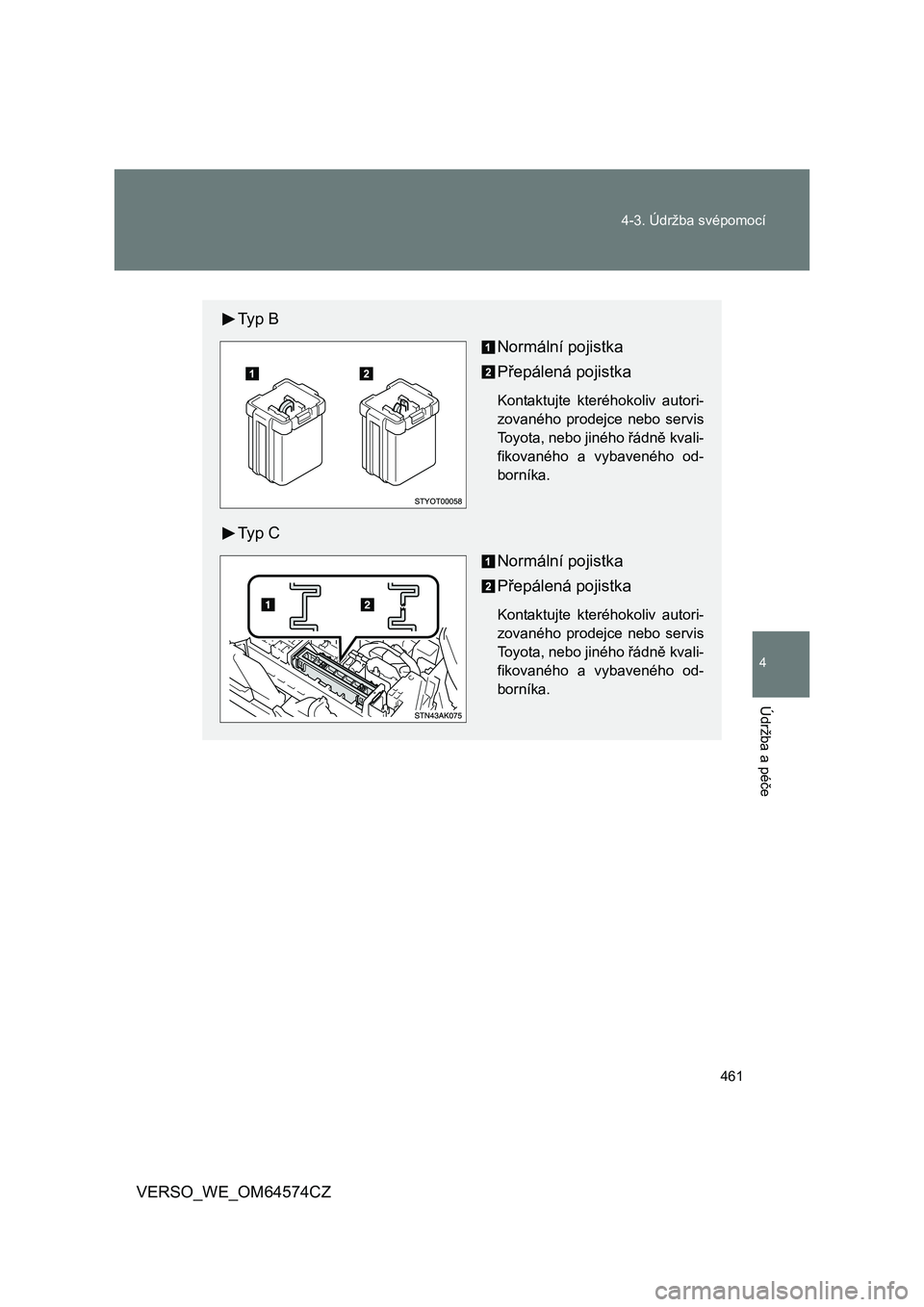

461 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Ty p B
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
Ty p C
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.

462 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ

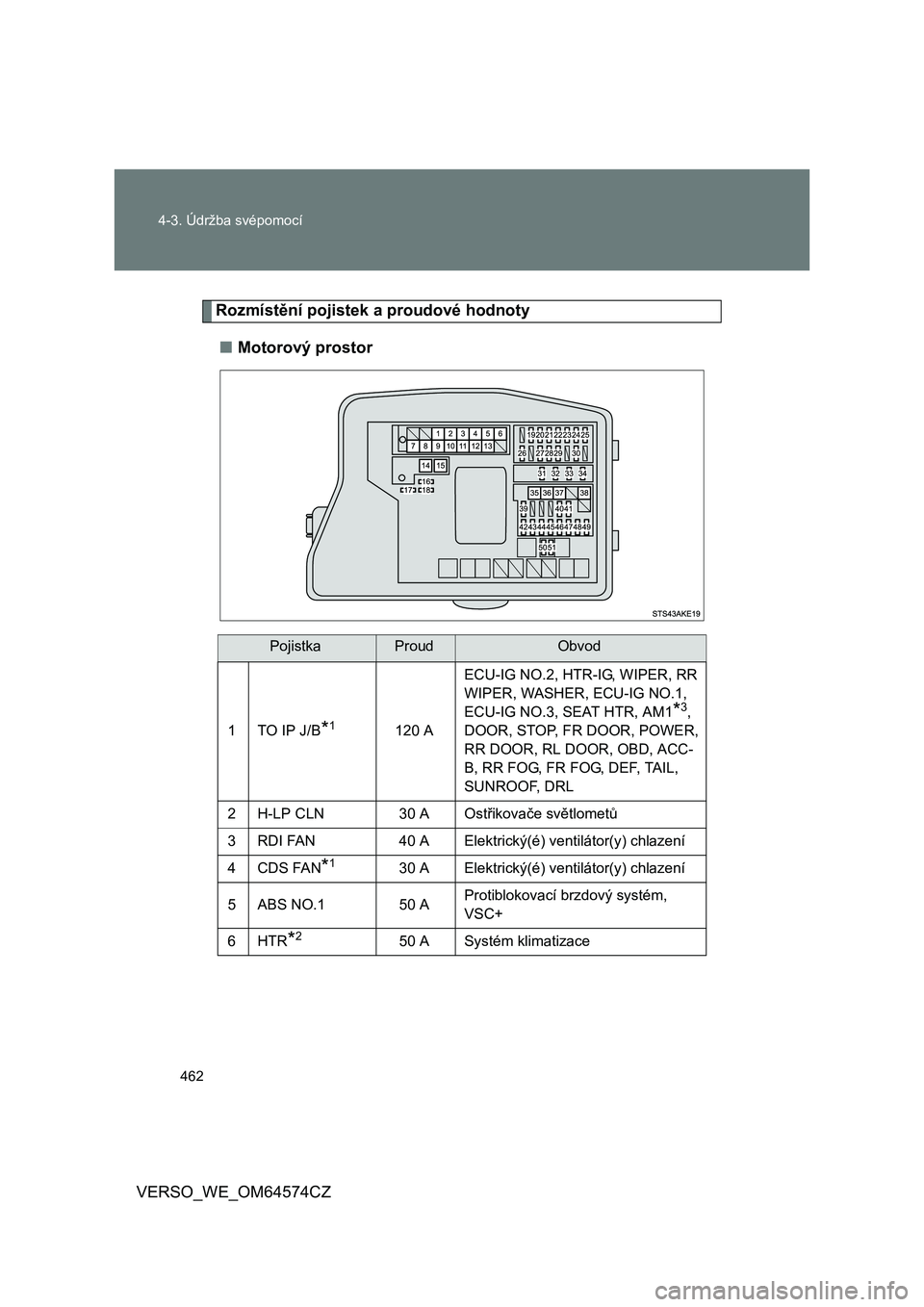

Rozmístění pojistek a proudové hodnoty
■Motorový prostor
PojistkaProudObvod
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1
*3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-
B, RR FOG, FR FOG, DEF, TAIL,
SUNROOF, DRL
2H-LP CLN30 A Ostřikovače světlometů
3RDI FAN40 A Elektrický(é) ventilátor(y) chlazení
4CDS FAN*130 A Elektrický(é) ventilátor(y) chlazení
5 ABS NO.1 50 AProtiblokovací brzdový systém,
VSC+
6HTR
*250 A Systém klimatizace

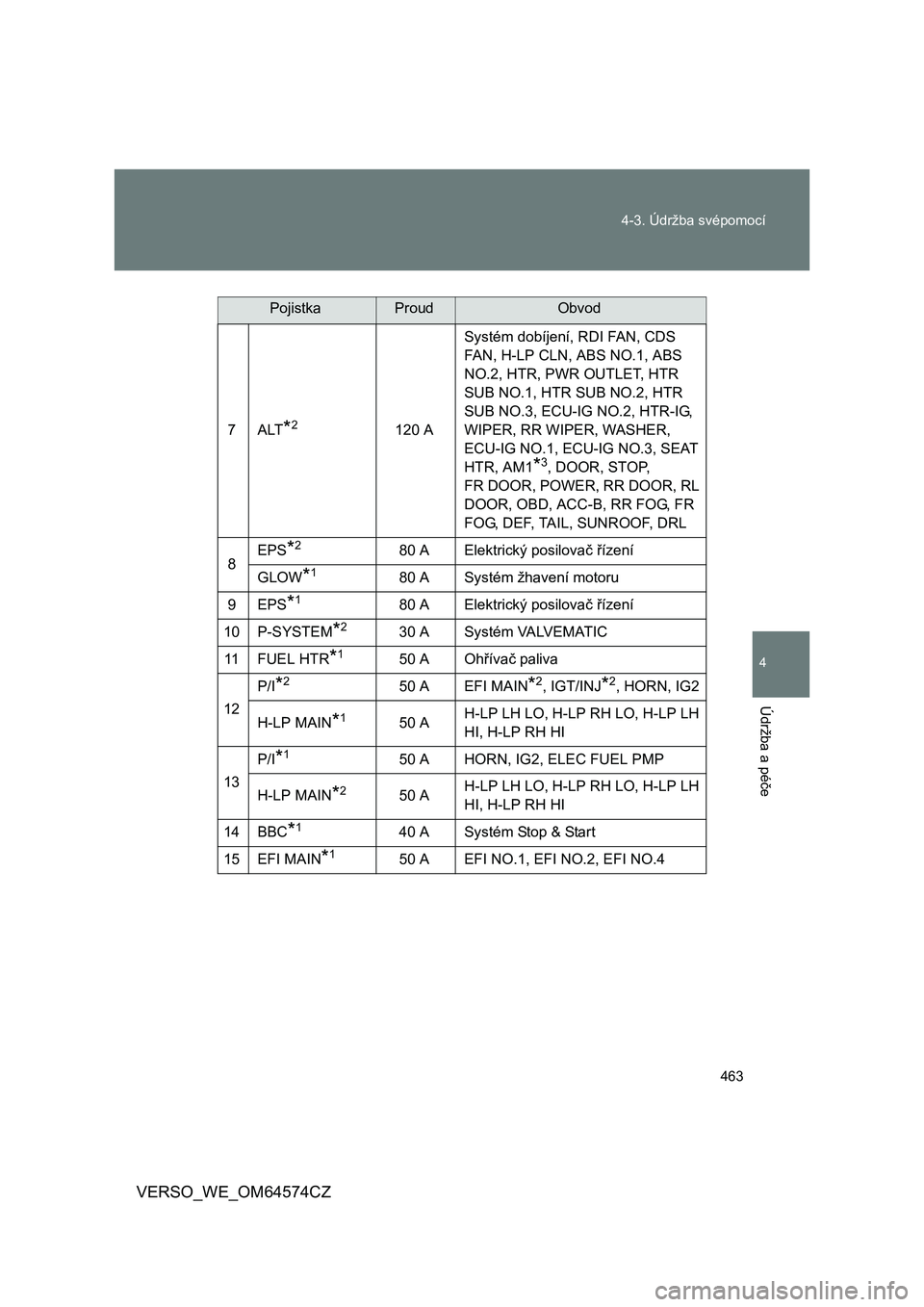

463 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
7ALT*2120 ASystém dobíjení, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3, SEAT
HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR, RL
DOOR, OBD, ACC-B, RR FOG, FR
FOG, DEF, TAIL, SUNROOF, DRL
8EPS
*280 A Elektrický posilovač řízení
GLOW
*180 A Systém žhavení motoru
9EPS
*180 A Elektrický posilovač řízení
10 P-SYSTEM
*23 0 A S y s t é m VA LV E M AT I C
11 F U E L H T R
*150 A Ohřívač paliva
12P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
14 BBC
*140 A Systém Stop & Start
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
PojistkaProudObvod

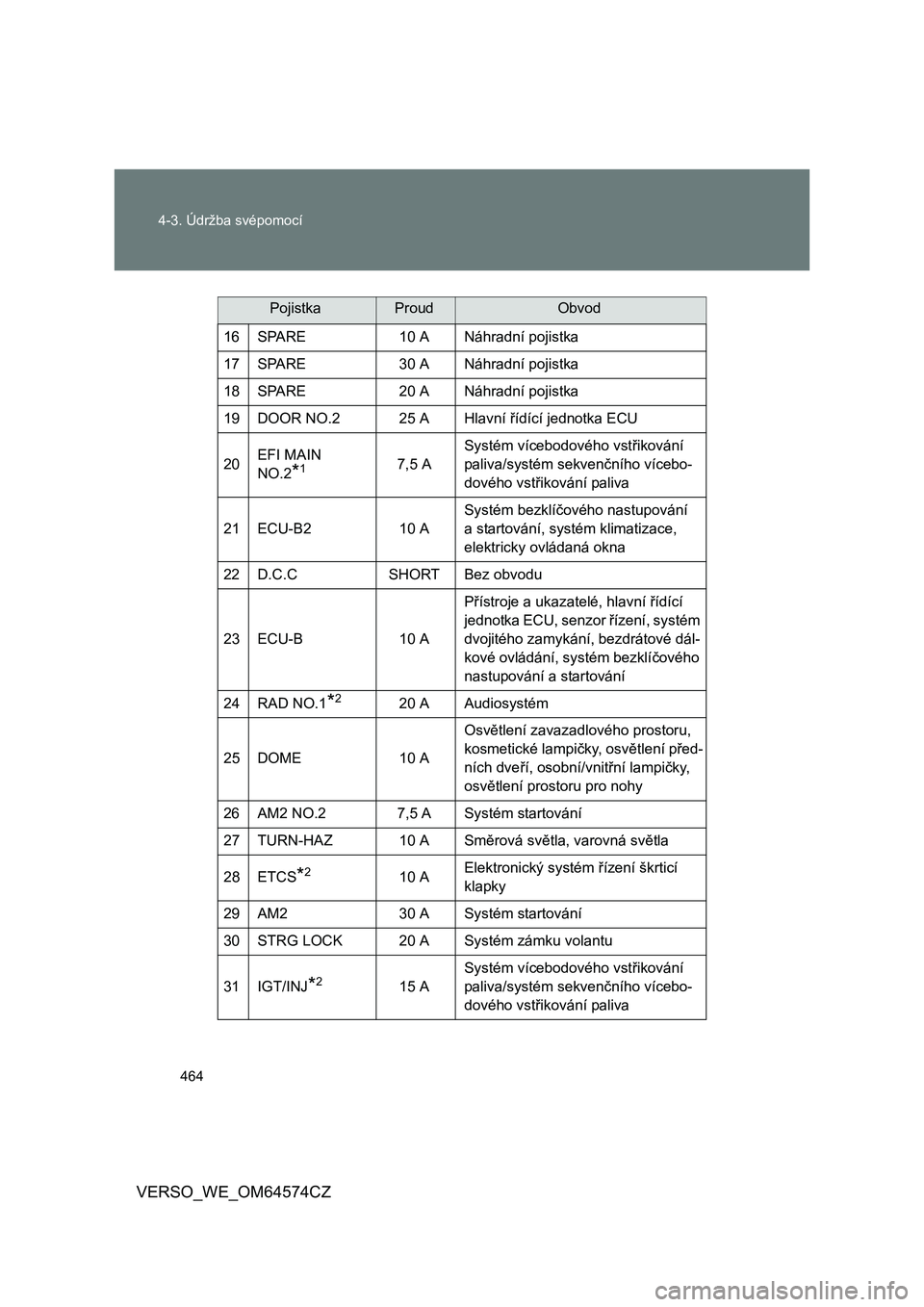

464 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
16 SPARE 10 A Náhradní pojistka
17 SPARE 30 A Náhradní pojistka
18 SPARE 20 A Náhradní pojistka
19 DOOR NO.2 25 A Hlavní řídící jednotka ECU
20EFI MAIN
NO.2
*17,5 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
21 ECU-B2 10 ASystém bezklíčového nastupování
a startování, systém klimatizace,
elektricky ovládaná okna
22 D.C.C SHORT Bez obvodu
23 ECU-B 10 APřístroje a ukazatelé, hlavní řídící
jednotka ECU, senzor řízení, systém
dvojitého zamykání, bezdrátové dál-
kové ovládání, systém bezklíčového
nastupování a startování
24 RAD NO.1
*220 A Audiosystém
25 DOME 10 AOsvětlení zavazadlového prostoru,
kosmetické lampičky, osvětlení před-
ních dveří, osobní/vnitřní lampičky,
osvětlení prostoru pro nohy
26 AM2 NO.2 7,5 A Systém startování
27 TURN-HAZ 10 A Směrová světla, varovná světla
28 ETCS
*210 AElektronický systém řízení škrticí
klapky
29 AM2 30 A Systém startování
30 STRG LOCK 20 A Systém zámku volantu
31 IGT/INJ
*215 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
PojistkaProudObvod

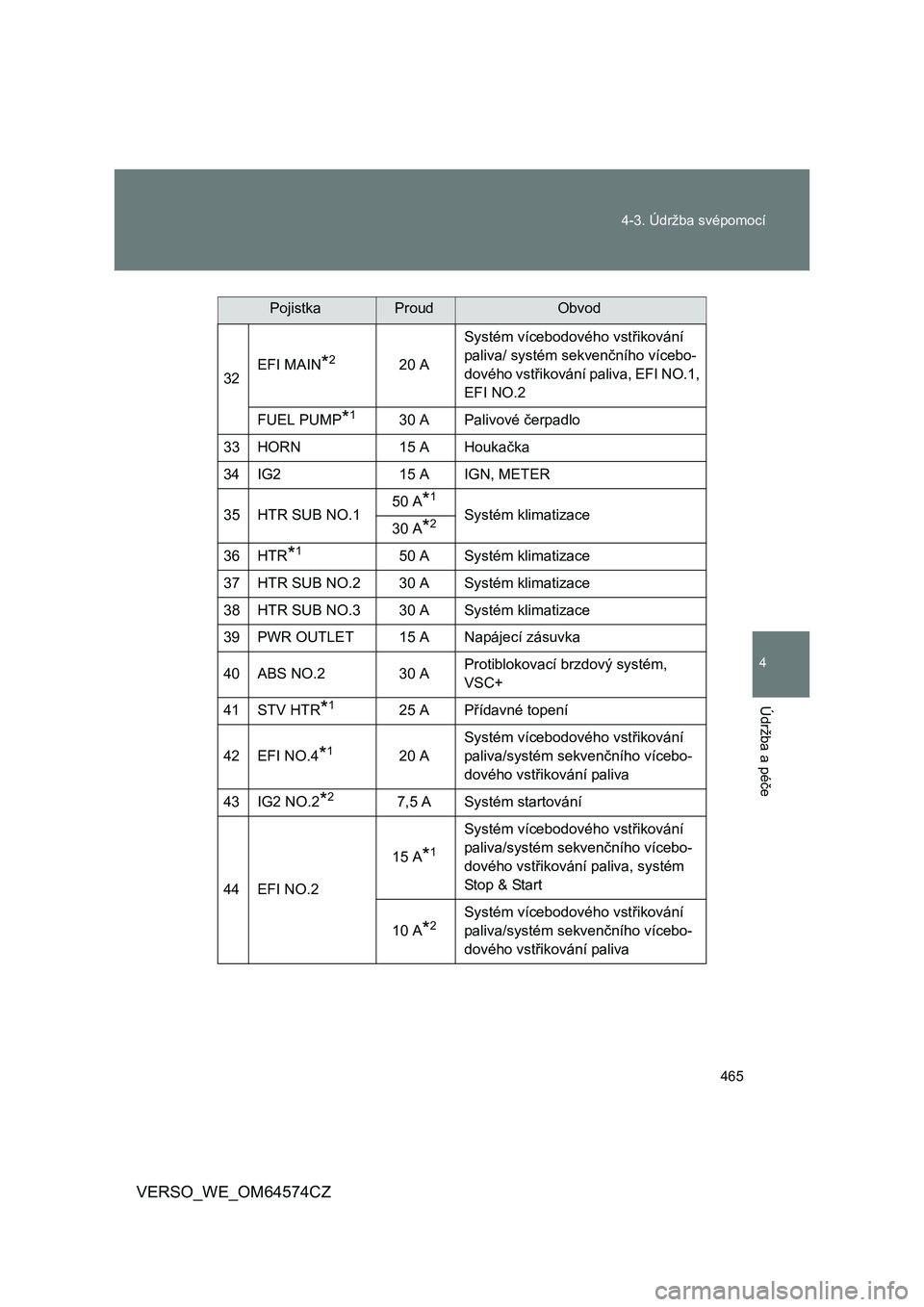

465 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
32EFI MAIN*220 ASystém vícebodového vstřikování
paliva/ systém sekvenčního vícebo-
dového vstřikování paliva, EFI NO.1,
EFI NO.2
FUEL PUMP
*130 A Palivové čerpadlo
33 HORN 15 A Houkačka
34 IG2 15 A IGN, METER
35 HTR SUB NO.150 A
*1
Systém klimatizace
30 A*2
36 HTR*150 A Systém klimatizace
37 HTR SUB NO.2 30 A Systém klimatizace
38 HTR SUB NO.3 30 A Systém klimatizace
39PWR OUTLET15 ANapájecí zásuvka
40 ABS NO.2 30 AProtiblokovací brzdový systém,
VSC+
41 STV HTR
*125 A Přídavné topení
42 EFI NO.4
*120 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
43 IG2 NO.2
*27,5 A Systém startování
44 EFI NO.215 A
*1
Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva, systém
Stop & Start
10 A
*2Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
PojistkaProudObvod

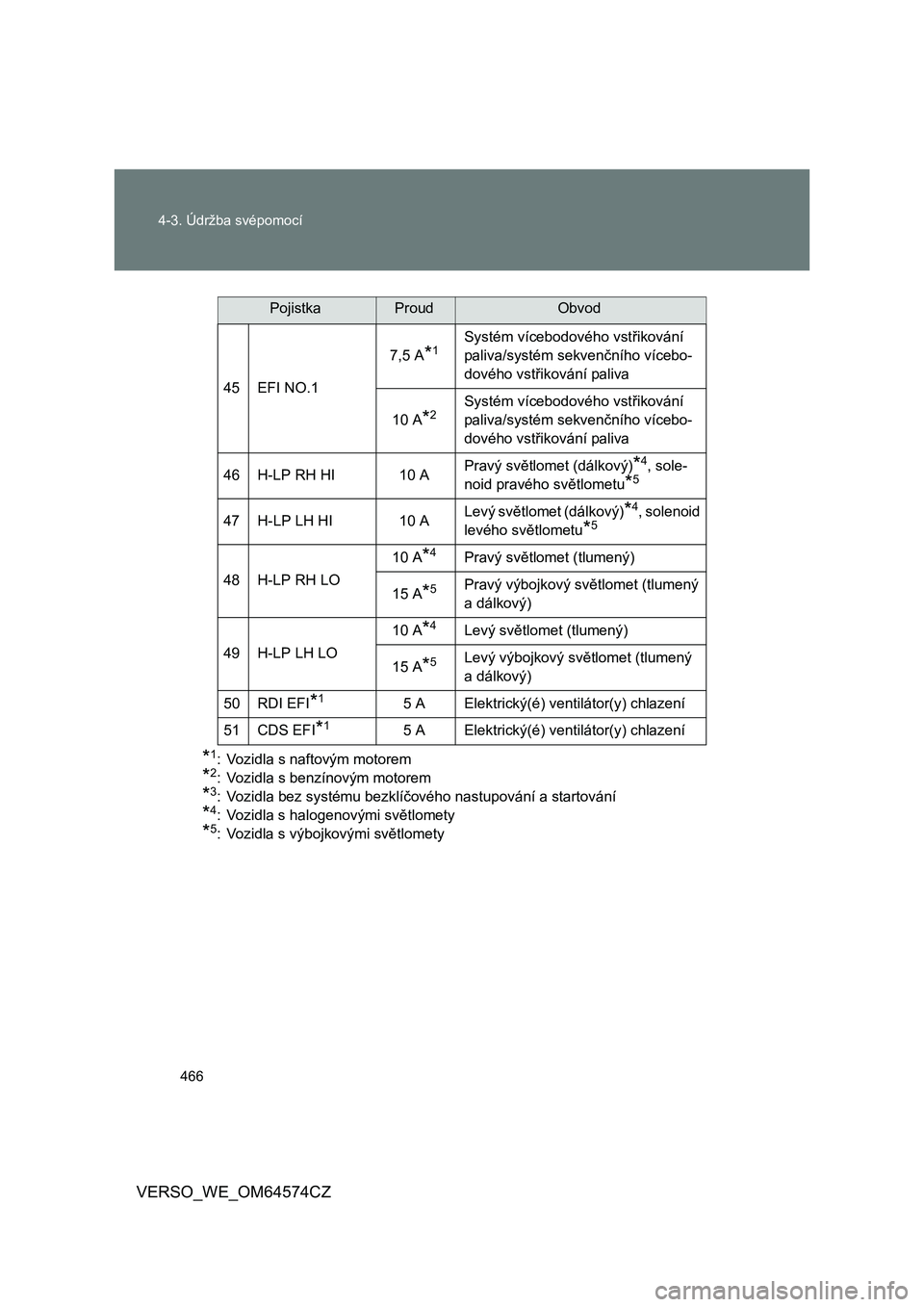

466 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
*1: Vozidla s naftovým motorem
*2: Vozidla s benzínovým motorem
*3: Vozidla bez systému bezklíčového nastupování a startování
*4: Vozidla s halogenovými světlomety
*5: Vozidla s výbojkovými světlomety 45 EFI NO.17,5 A
*1Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
10 A*2Systém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
46 H-LP RH HI 10 APravý světlomet (dálkový)
*4, sole-
noid pravého světlometu
*5
47 H-LP LH HI 10 ALevý světlomet (dálkový)*4, solenoid
levého světlometu
*5
48 H-LP RH LO10 A
*4Pravý světlomet (tlumený)
15 A
*5Pravý výbojkový světlomet (tlumený
a dálkový)
49 H-LP LH LO10 A
*4Levý světlomet (tlumený)
15 A
*5Levý výbojkový světlomet (tlumený
a dálkový)
50 RDI EFI
*15 A Elektrický(é) ventilátor(y) chlazení
51 CDS EFI
*15 A Elektrický(é) ventilátor(y) chlazení
PojistkaProudObvod

467 4-3. Údržba svépomocí
4
Údržba a péče

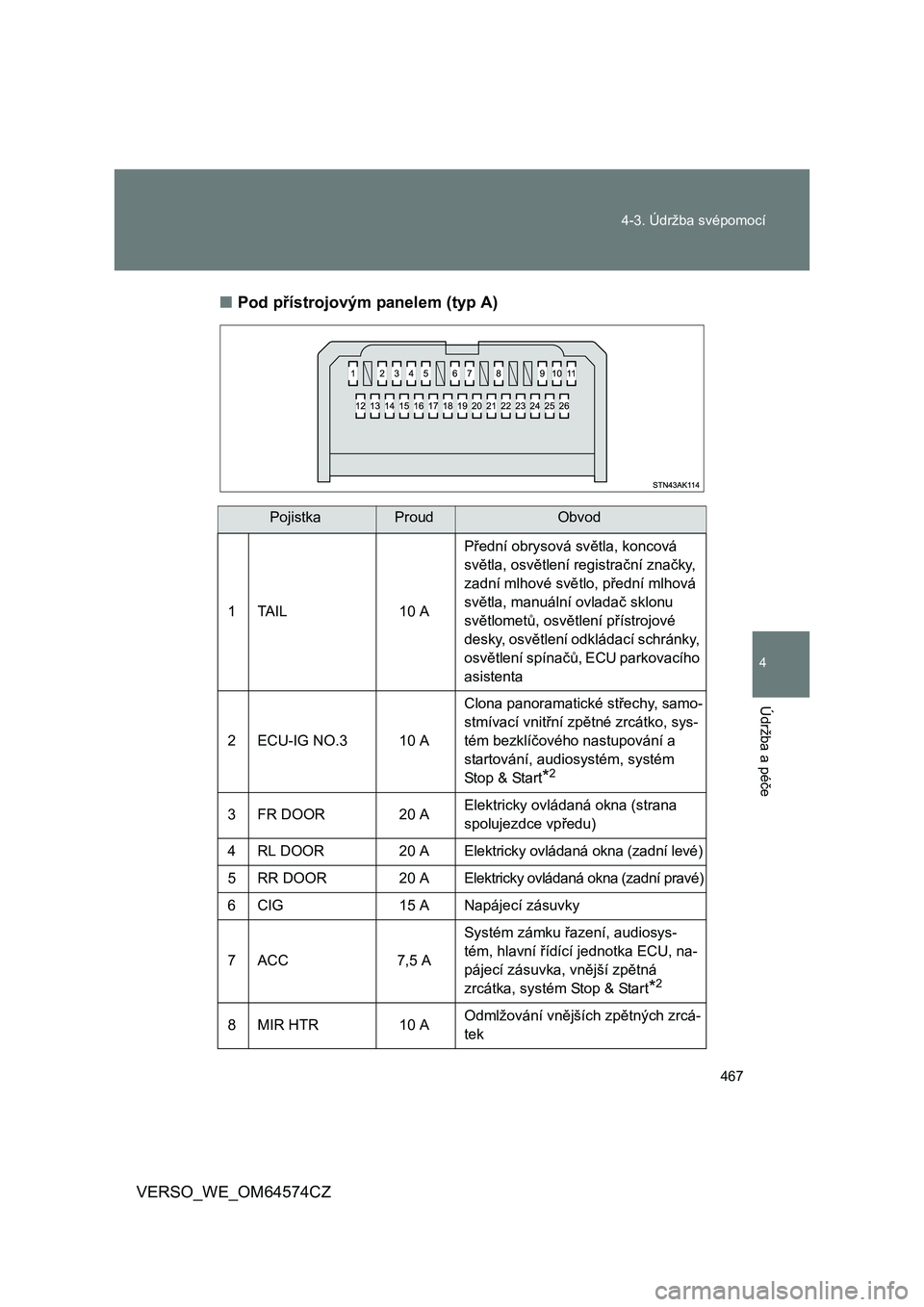

VERSO_WE_OM64574CZ■Pod přístrojovým panelem (typ A)
PojistkaProudObvod
1TAIL 10 APřední obrysová světla, koncová
světla, osvětlení registrační značky,
zadní mlhové světlo, přední mlhová
světla, manuální ovladač sklonu
světlometů, osvětlení přístrojové
desky, osvětlení odkládací schránky,
osvětlení spínačů, ECU parkovacího
asistenta
2 ECU-IG NO.3 10 AClona panoramatické střechy, samo-
stmívací vnitřní zpětné zrcátko, sys-
tém bezklíčového nastupování a
startování, audiosystém, systém
Stop & Start
*2
3FR DOOR 20 AElektricky ovládaná okna (strana
spolujezdce vpředu)
4 RL DOOR 20 A Elektricky ovládaná okna (zadní levé)
5 RR DOOR 20 A Elektricky ovládaná okna (zadní pravé)
6 CIG 15 A Napájecí zásuvky
7ACC 7,5 ASystém zámku řazení, audiosys-
tém, hlavní řídící jednotka ECU, na-
pájecí zásuvka, vnější zpětná
zrcátka, systém Stop & Start
*2
8MIR HTR 10 AOdmlžování vnějších zpětných zrcá-
tek

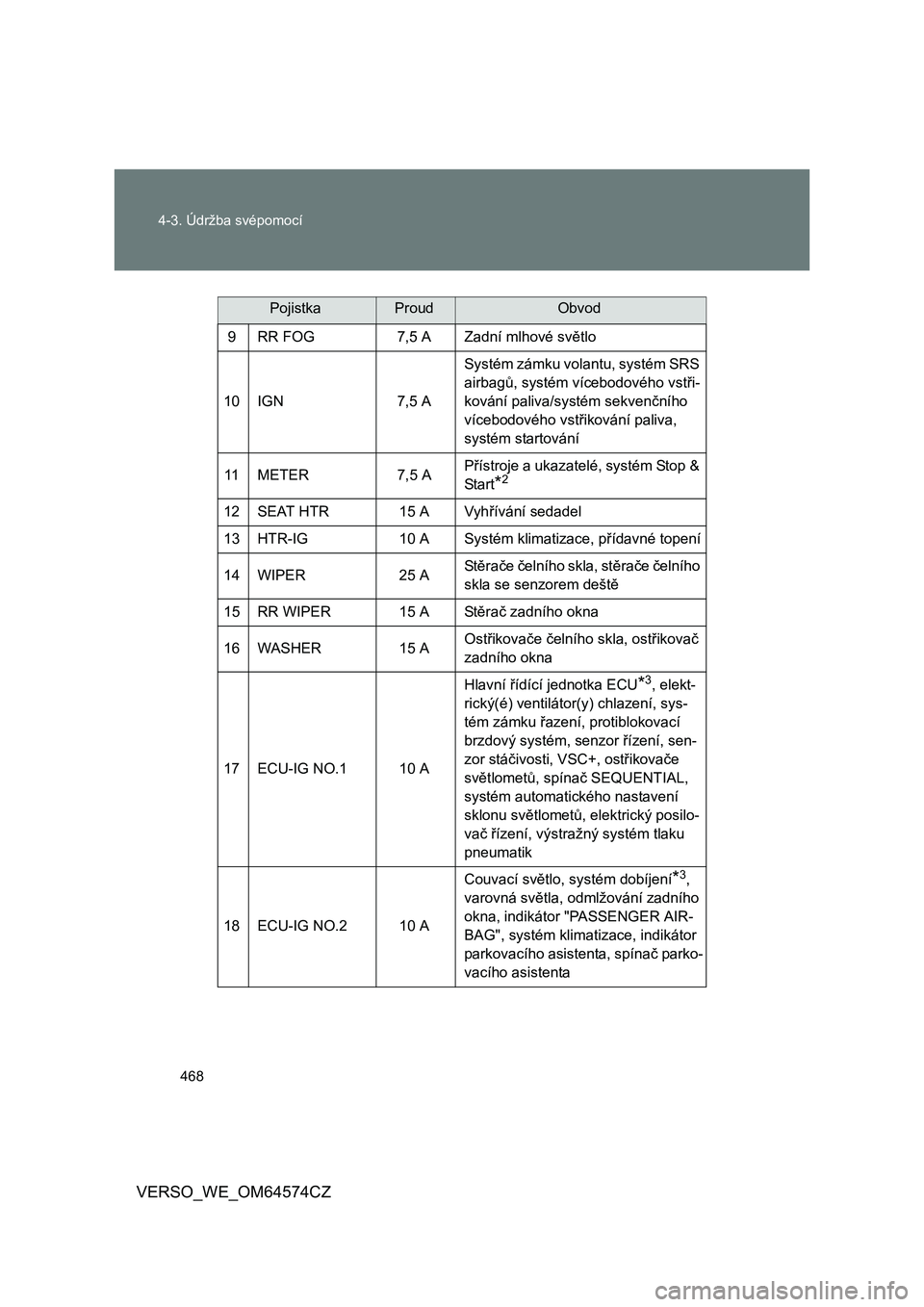

468 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
9 RR FOG 7,5 A Zadní mlhové světlo
10 IGN 7,5 ASystém zámku volantu, systém SRS
airbagů, systém vícebodového vstři-
kování paliva/systém sekvenčního
vícebodového vstřikování paliva,
systém startování
11 M E T E R 7 , 5 APřístroje a ukazatelé, systém Stop &
Sta r t
*2
12 SEAT HTR 15 A Vyhřívání sedadel
13 HTR-IG 10 A Systém klimatizace, přídavné topení
14 WIPER 25 AStěrače čelního skla, stěrače čelního
skla se senzorem deště
15 RR WIPER 15 A Stěrač zadního okna
16 WASHER 15 AOstřikovače čelního skla, ostřikovač
zadního okna
17 ECU-IG NO.1 10 AHlavní řídící jednotka ECU
*3, elekt-
rický(é) ventilátor(y) chlazení, sys-
tém zámku řazení, protiblokovací
brzdový systém, senzor řízení, sen-
zor stáčivosti, VSC+, ostřikovače
světlometů, spínač SEQUENTIAL,
systém automatického nastavení
sklonu světlometů, elektrický posilo-
vač řízení, výstražný systém tlaku
pneumatik
18 ECU-IG NO.2 10 ACouvací světlo, systém dobíjení
*3,
varovná světla, odmlžování zadního
okna, indikátor "PASSENGER AIR-
BAG", systém klimatizace, indikátor
parkovacího asistenta, spínač parko-
vacího asistenta
PojistkaProudObvod

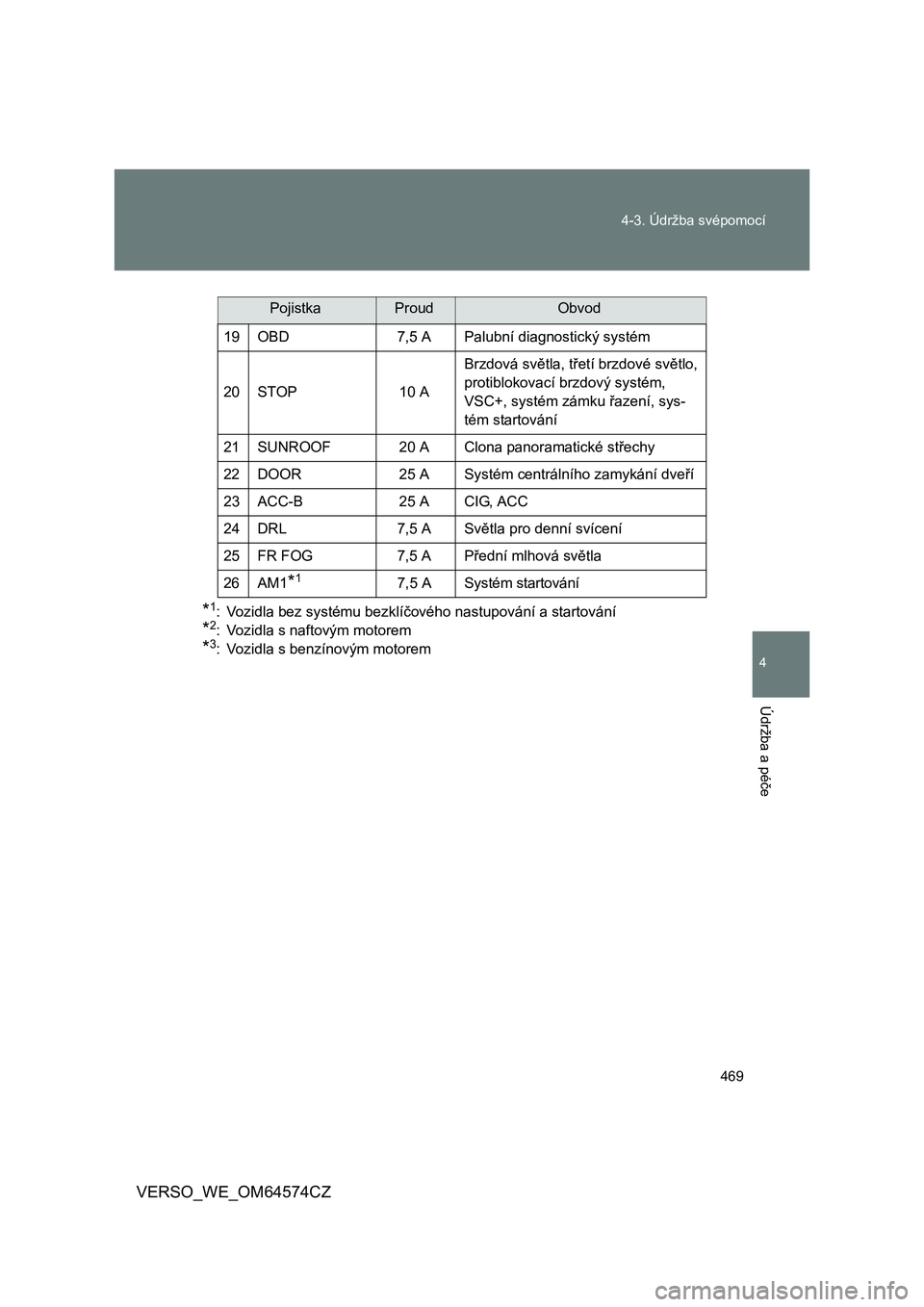

469 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
*1: Vozidla bez systému bezklíčového nastupování a startování
*2: Vozidla s naftovým motorem
*3: Vozidla s benzínovým motorem19 OBD 7,5 A Palubní diagnostický systém
20 STOP 10 ABrzdová světla, třetí brzdové světlo,
protiblokovací brzdový systém,
VSC+, systém zámku řazení, sys-
tém startování
21 SUNROOF 20 A Clona panoramatické střechy
22 DOOR 25 A Systém centrálního zamykání dveří
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Světla pro denní svícení
25 FR FOG 7,5 A Přední mlhová světla
26 AM1
*17,5 A Systém startování
PojistkaProudObvod

470 4-3. Údržba svépomocí

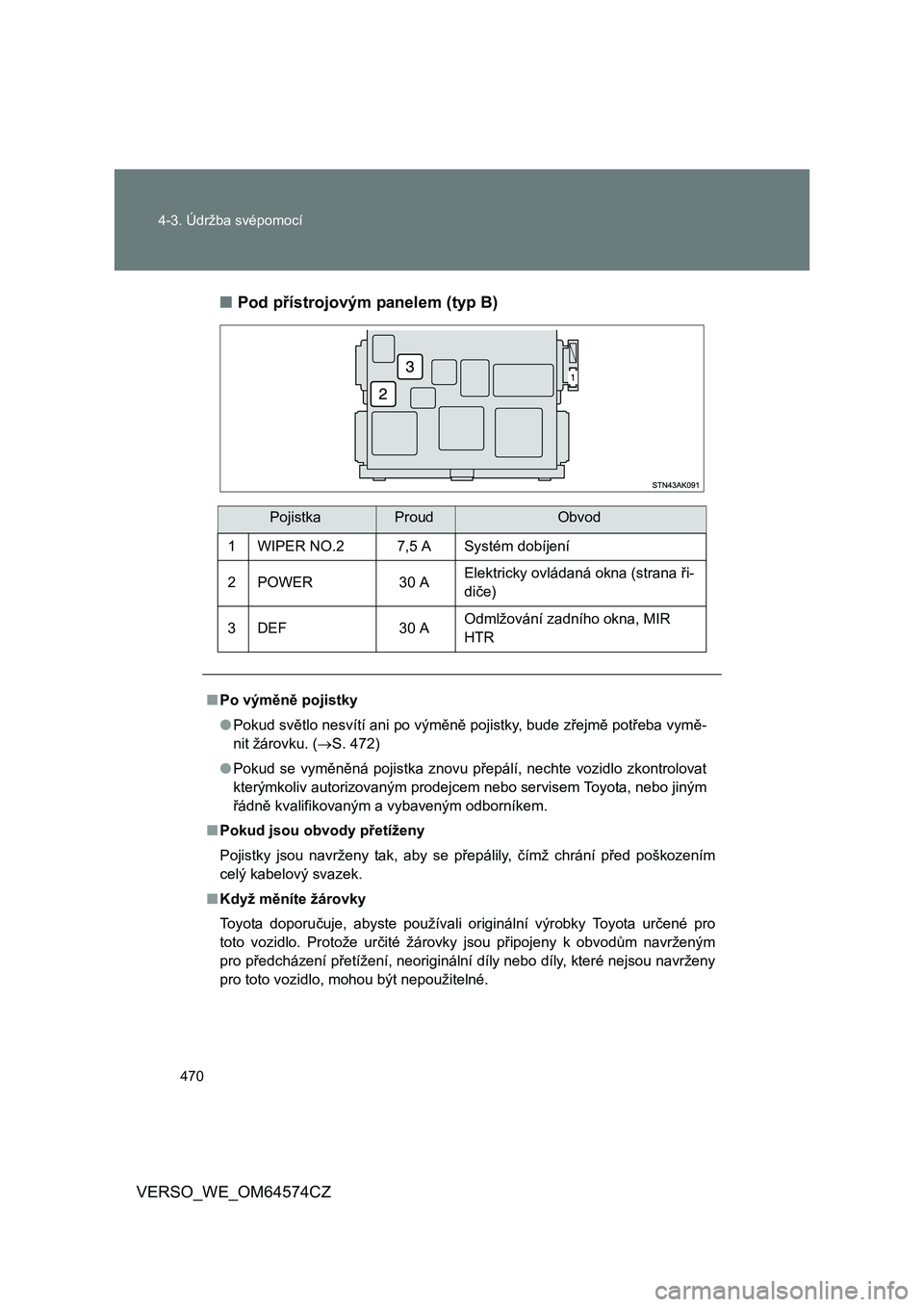

VERSO_WE_OM64574CZ■Pod přístrojovým panelem (typ B)
PojistkaProudObvod
1 WIPER NO.2 7,5 A Systém dobíjení
2POWER 30 AElektricky ovládaná okna (strana ři-
diče)
3DEF 30 AOdmlžování zadního okna, MIR
HTR
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vymě-
nit žárovku. (S. 472)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
■Pokud jsou obvody přetíženy
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro
toto vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým
pro předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy
pro toto vozidlo, mohou být nepoužitelné.
