TOYOTA VERSO 2015 Návod na použití (in Czech)

481 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZKdyž nasazujete vložku blatníku, proveďte montáž dle
v obráceném pořadí.
■Přední obrysové světlo (halogenové světlomety bez systému
světel pro denní svícení), přední obrysové světlo/světlo pro
denní svícení (halogenové světlomety se systémem světel pro
denní svícení)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
KROK 6KROK1
KROK1
KROK2

482 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ■Přední směrové světlo
Otočte paticí žárovky doleva.
Vyjměte žárovku.
KROK1
KROK2

483 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ■Couvací světlo/zadní mlhové světlo, koncová světlo a zadní
směrové světlo
Otevřete zadní dveře a vyjměte
kryt.
Uvolněte 2 západky a vyjměte
zadní kombinovanou patici svě-
tel.
Vyjměte žárovku.
Koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní ml-
hové světlo
KROK1
KROK2
KROK3

484 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ■Osvětlení registrační značky
Sejměte kryt.
Vložte patřičně veliký šroubovák
do otvoru krytu a vypačte kryt dle
obrázku.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Vyjměte žárovku.
■Jiná než výše uvedená světla
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Světlomety (výbojkové světlomety)
●Přední obrysová světla/světla pro denní svícení (výbojkové svět-
lomety)
●Boční směrová světla
●Třetí brzdové světlo
●Brzdová světla
KROK1
KROK2

485 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
■Když měníte následující žárovky:
●Světlomet (halogenové světlomety)
●Přední obrysové světlo (halogenové světlomety bez systému světel pro
denní svícení)
●Přední obrysové světlo/světlo pro denní svícení (halogenové světlomety
se systémem světel pro denní svícení)
●Přední směrové světlo
Vrácení potrubí čističe vzduchu a/nebo nalévacího hrdla kapaliny
ostřikovačů.
Levá strana
Pravá strana
Vrácení krytu motorového prostoru. (S. 416)
KROK1
Po výměně žárovek nezapomeňte zajistit
horní část potrubí čističe vzduchu příchyt-
kou.
Po výměně žárovek nezapomeňte zajistit
nalévací hrdlo kapaliny ostřikovačů pří-
chytkou.
KROK2

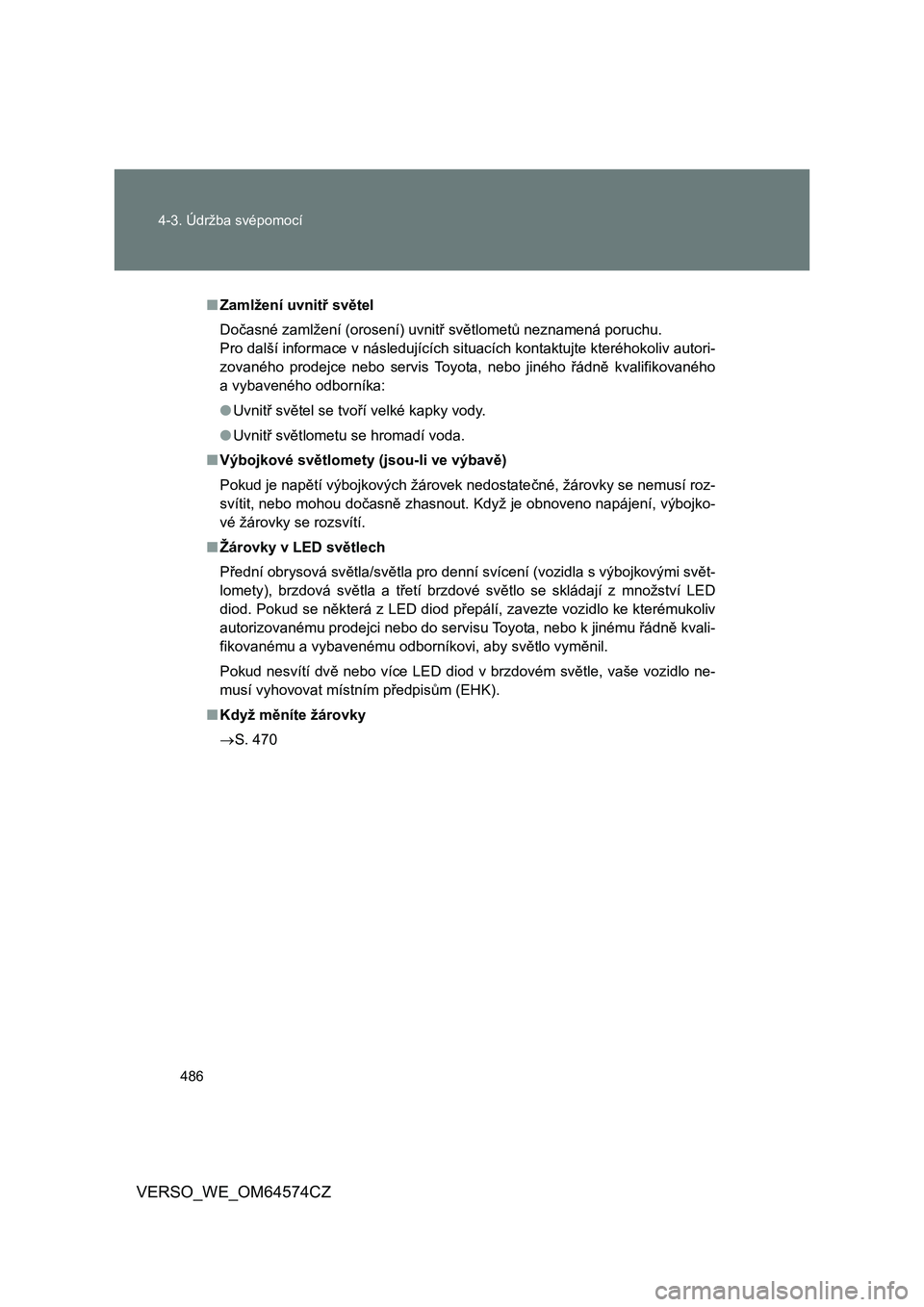

486 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
Pro další informace v následujících situacích kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného
a vybaveného odborníka:
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Výbojkové světlomety (jsou-li ve výbavě)
Pokud je napětí výbojkových žárovek nedostatečné, žárovky se nemusí roz-
svítit, nebo mohou dočasně zhasnout. Když je obnoveno napájení, výbojko-
vé žárovky se rozsvítí.
■Žárovky v LED světlech
Přední obrysová světla/světla pro denní svícení (vozidla s výbojkovými svět-
lomety), brzdová světla a třetí brzdové světlo se skládají z množství LED
diod. Pokud se některá z LED diod přepálí, zavezte vozidlo ke kterémukoliv
autorizovanému prodejci nebo do servisu Toyota, nebo k jinému řádně kvali-
fikovanému a vybavenému odborníkovi, aby světlo vyměnil.
Pokud nesvítí dvě nebo více LED diod v brzdovém světle, vaše vozidlo ne-
musí vyhovovat místním předpisům (EHK).
■Když měníte žárovky
S. 470

487 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou.
Pokud je nevyhnutelné držet skleněnou část, použijte čistý, suchý hadřík,
abyste na žárovku nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
může světlomety poškodit nebo způsobit zamlžení světel.
●Vozidla s výbojkovými světlomety:
Když jsou zapnuty světlomety, a krát-
kou dobu po tom, co byly vypnuty, ko-
vové součásti na zadní části jednotky
světlometu budou extrémně horké.
Abyste předešli popálení, nedotýkejte
se těchto kovových součástí, dokud si
nebudete jisti, že vychladly.
Kovové
součásti

488 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
VÝSTRAHA
■Výbojkové světlomety (jsou-li ve výbavě)
●Před výměnou výbojkových světlometů (včetně žárovek) kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně
kvalifikovaného a vybaveného odborníka.
●Nedotýkejte se vysokonapěťové zásuvky výbojkového světlometu, když
jsou zapnuty světlomety.
Může dojít k výboji extrémně vysokého napětí až 30 000 V, což může způ-
sobit vážná zranění nebo smrt elektrickým šokem.
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
■Abyste zabránili poškození nebo požáru
Ujistěte se, že jsou žárovky správně usazeny a zajištěny.

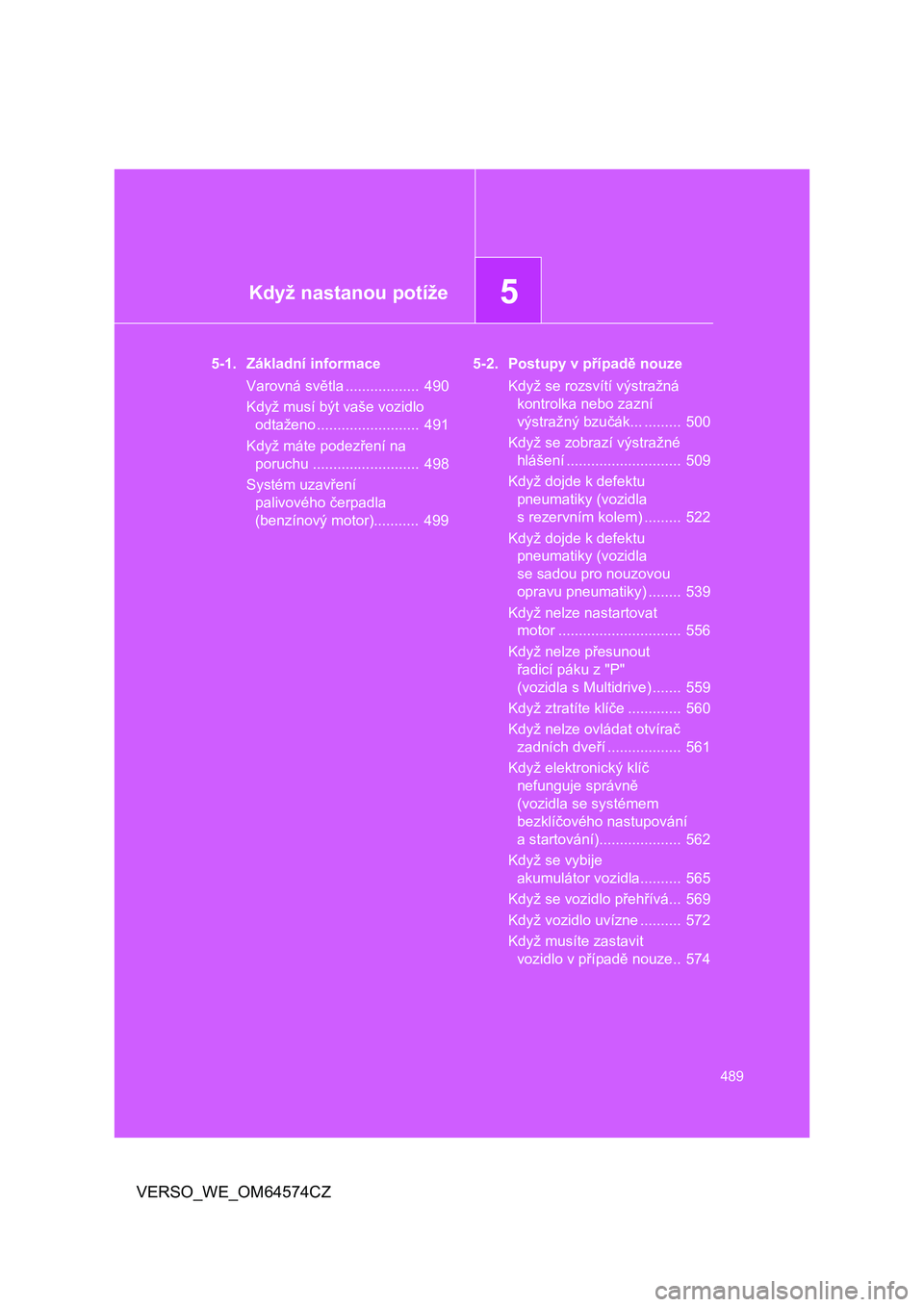

5Když nastanou potíže
489
VERSO_WE_OM64574CZ
5-1. Základní informace
Varovná světla .................. 490
Když musí být vaše vozidlo
odtaženo ......................... 491
Když máte podezření na
poruchu .......................... 498
Systém uzavření
palivového čerpadla
(benzínový motor)........... 4995-2. Postupy v případě nouze
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák... ......... 500
Když se zobrazí výstražné
hlášení ............................ 509
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) ......... 522
Když dojde k defektu
pneumatiky (vozidla
se sadou pro nouzovou
opravu pneumatiky) ........ 539
Když nelze nastartovat
motor .............................. 556
Když nelze přesunout
řadicí páku z "P"
(vozidla s Multidrive) ....... 559
Když ztratíte klíče ............. 560
Když nelze ovládat otvírač
zadních dveří .................. 561
Když elektronický klíč
nefunguje správně
(vozidla se systémem
bezklíčového nastupování
a startování).................... 562
Když se vybije
akumulátor vozidla.......... 565
Když se vozidlo přehřívá... 569
Když vozidlo uvízne .......... 572
Když musíte zastavit
vozidlo v případě nouze.. 574

490
VERSO_WE_OM64574CZ
5-1. Základní informace
Varovná světla
■Varovná světla
Pokud jsou varovná světla používána dlouhou dobu, když není v činnosti mo-
tor, akumulátor se může vybít.
Varovná světla se používají k varování ostatních řidičů, když musí
být vozidlo zastaveno na silnici z důvodu poruchy, atd.
Stiskněte spínač.
Všechna směrová světla bu-
dou blikat.
Pro jejich vypnutí stiskněte spí-
nač znovu.
