Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Lampy typu wy∏adowczego (w niektórych wersjach)
Przy zbyt niskim napi´ciu zasilajàcym ˝arówka tego typu lampy mo˝e nie za-
Êwieciç si´ lub mo˝e okresowo gasnàç. ˚arówka zaÊwieci si´ po przywróceniu
normalnej wartoÊci napi´cia.
Âwiat∏a LED
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (˝arówki wy∏adowcze),
Êwiat∏a hamowania oraz górne Êwiat∏o hamowania sk∏adajà si´ z zespo∏u pó∏-
przewodnikowych diod Êwiecàcych (LED). W razie przepalenia którejkolwiek
diody nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego
specjalistycznego warsztatu w celu wymiany Êwiat∏a.
W przypadku uszkodzenia dwóch lub wi´kszej iloÊci diod typu LED w Êwietle
hamowania zgodnie z przepisami (ECE) samochód nie jest sprawny.
Podczas wymiany ˝arówek
S. 498
4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
521
4
Obs∏uga techniczna i konserwacja
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 521 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
522
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a g∏ówne. Nie nale˝y przyst´powaç do wymiany ˝arówki
bezpoÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià.
Gdy konieczne jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç
czystej szmatki, aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz z wszystkimi elementami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na sku-
tek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy. Mo˝e
to doprowadziç do jej uszkodzenia lub skraplania si´ wody na wewn´trz-
nej powierzchni klosza.
Wersje z wy∏adowczymi Êwiat∏ami
g∏ównymi: Gdy Êwiat∏a sà w∏àczone
i krótko po ich wy∏àczeniu, metalowe
elementy w tylnej cz´Êci Êwiat∏a
g∏ównego b´dà bardzo goràce. Aby nie
ulec poparzeniu, nie nale˝y dotykaç
tych elementów, zanim nie ostygnà.
Metalowe
komponenty
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 522 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
523
4
Obs∏uga techniczna i konserwacja
Wersje z wy∏adowczymi Êwiat∏ami g∏ównymi (w niektórych wersjach)
Przed wymianà Êwiat∏a g∏ównego typu wy∏adowczego (dotyczy równie˝
˝arówki) nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przy w∏àczonych Êwiat∏ach mijania nie wolno dotykaç z∏àcza wysokiego
napi´cia.
Si´gajàce 30 000 V impulsy napi´cia mogà spowodowaç pora˝enie prà-
dem i w rezultacie doprowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i innych cz´Êci zwiàzanych z uk∏adem
˝arówek typu wy∏adowczego.
Grozi to pora˝eniem pràden i w rezultacie mo˝e doprowadziç do Êmierci
lub powa˝nych obra˝eƒ cia∏a.
W celu ograniczenia ryzyka po˝aru lub uszkodzenia
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 523 (Black plate)

4-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
524
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej zmiany w∏as-
noÊci jezdnych i utraty panowania nad pojazdem.
Amortyzatory majà znaczàcy wp∏yw na komfort i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amortyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tylko
i wy∏àcznie usterki amortyzatorów, których przyczynà jest wada materia∏owa
bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do przebiegu
i sposobu eksploatacji, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowo-
lenia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przepro-
wadzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia silnika, regulacja naciàgu pasków nap´-
dowych, wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów i substancji
smarujàcych, a tak˝e ubytków pow∏ok lakierowych wywo∏anych czynnikami
zewn´trznymi. Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te zobowiàza-
niami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece
˝arowe, Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze
sprz´g∏a, tarcze hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce,
p∏yny, substancje smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycie-
raczek szyb, elementy gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 524 (Black plate)

525525
Sytuacje awaryjne5
5-1. Podstawowe informacje
Âwiat∏a awaryjne ...............526
Gdy samochód wymaga
holowania .......................527
W razie podejrzenia
nieprawid∏owoÊci ............534
Uk∏ad samoczynnego
odcinania dop∏ywu paliwa
(wersje z silnikiem
o zap∏onie iskrowym) ......535
5-2.Post´powanie w sytuacjach
awaryjnych
Gdy zaÊwieci si´ lampka
ostrzegawcza lub
rozlegnie si´ sygna∏
ostrzegawczy ..................536
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ...545
Gdy zostanie przebita opona
(wersje wyposa˝one
w ko∏o zapasowe) ...........560
Gdy zostanie przebita opona
(wersje wyposa˝one
w awaryjny zestaw
naprawczy do
ogumienia) ......................577Gdy wystàpià trudnoÊci
z uruchomieniem silnika...594
Gdy dêwignia skrzyni
biegów jest zablokowana
w po∏o˝eniu P
(wersje z przek∏adnià
bezstopniowà) ................597
Gdy zostanie zgubiony
kluczyk do samochodu ...598
Gdy nie dzia∏a przycisk
zamykajàcy drzwi
baga˝nika .......................599
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo
(wersje z elektronicznym
kluczykiem) .....................600
Gdy zostanie roz∏adowany
akumulator ......................603
Gdy silnik ulegnie
przegrzaniu .....................607
Gdy samochód
ugrz´ênie ........................611
Gdy samochód wymaga
zatrzymania w sytuacji
zagro˝enia ......................613
58 IO VERSO OM64590E 1/26/16 10:43 AM Page 525 (Black plate)

W razie koniecznoÊci zatrzymania samochodu z powodu usterki itp.,
aby ostrzec innych kierowców, nale˝y w∏àczyç Êwiat∏a awaryjne.

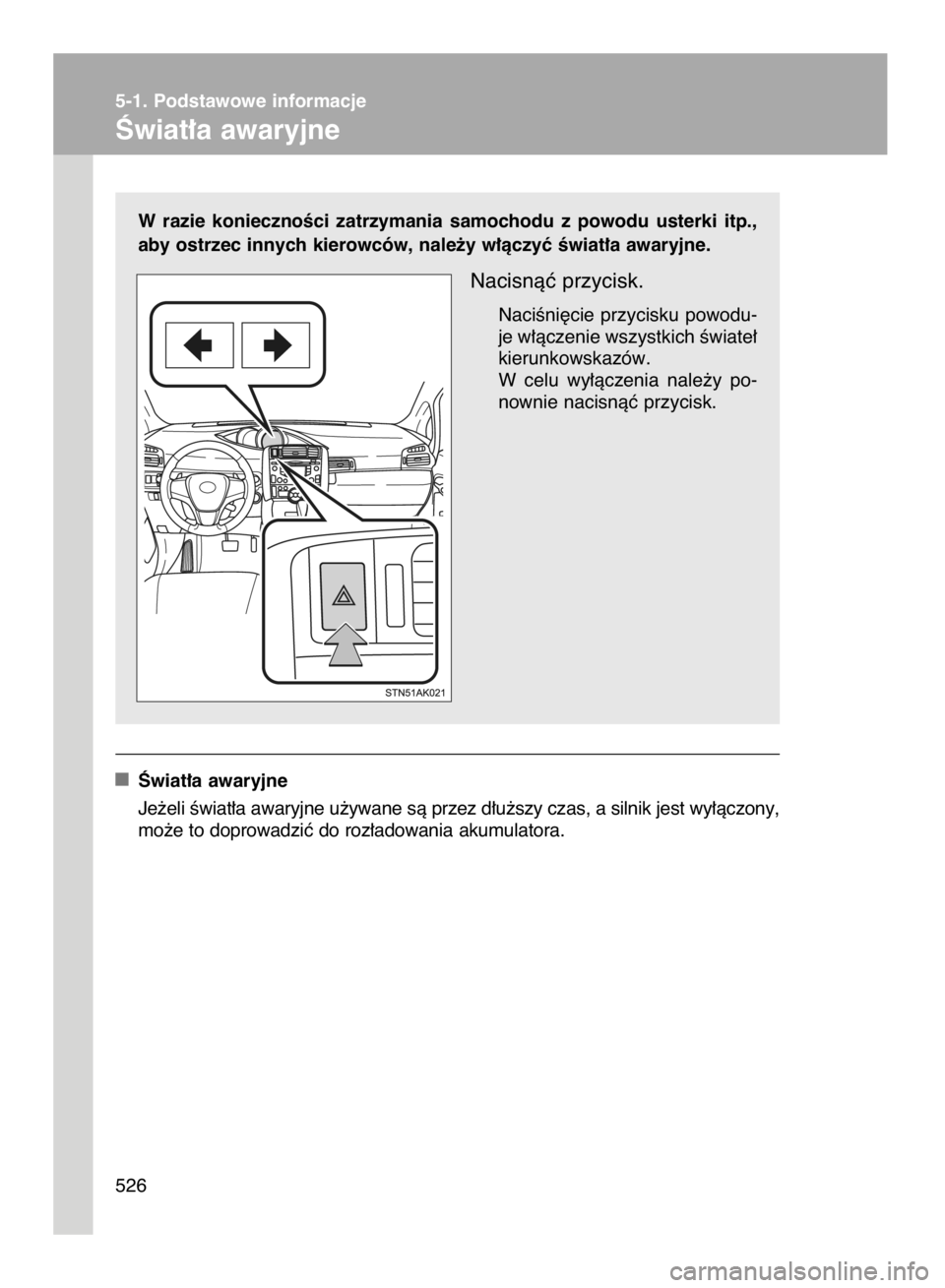

Nacisnàç przycisk.
NaciÊni´cie przycisku powodu-
je w∏àczenie wszystkich Êwiate∏
kierunkowskazów.
W celu wy∏àczenia nale˝y po-
nownie nacisnàç przycisk.
Âwiat∏a awaryjne
Je˝eli Êwiat∏a awaryjne u˝ywane sà przez d∏u˝szy czas, a silnik jest wy∏àczony,
mo˝e to doprowadziç do roz∏adowania akumulatora.
526 5-1. Podstawowe informacje
Âwiat∏a awaryjne
