TOYOTA VERSO 2017 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: VERSO, Model: TOYOTA VERSO 2017Pages: 668, PDF Size: 47.93 MB

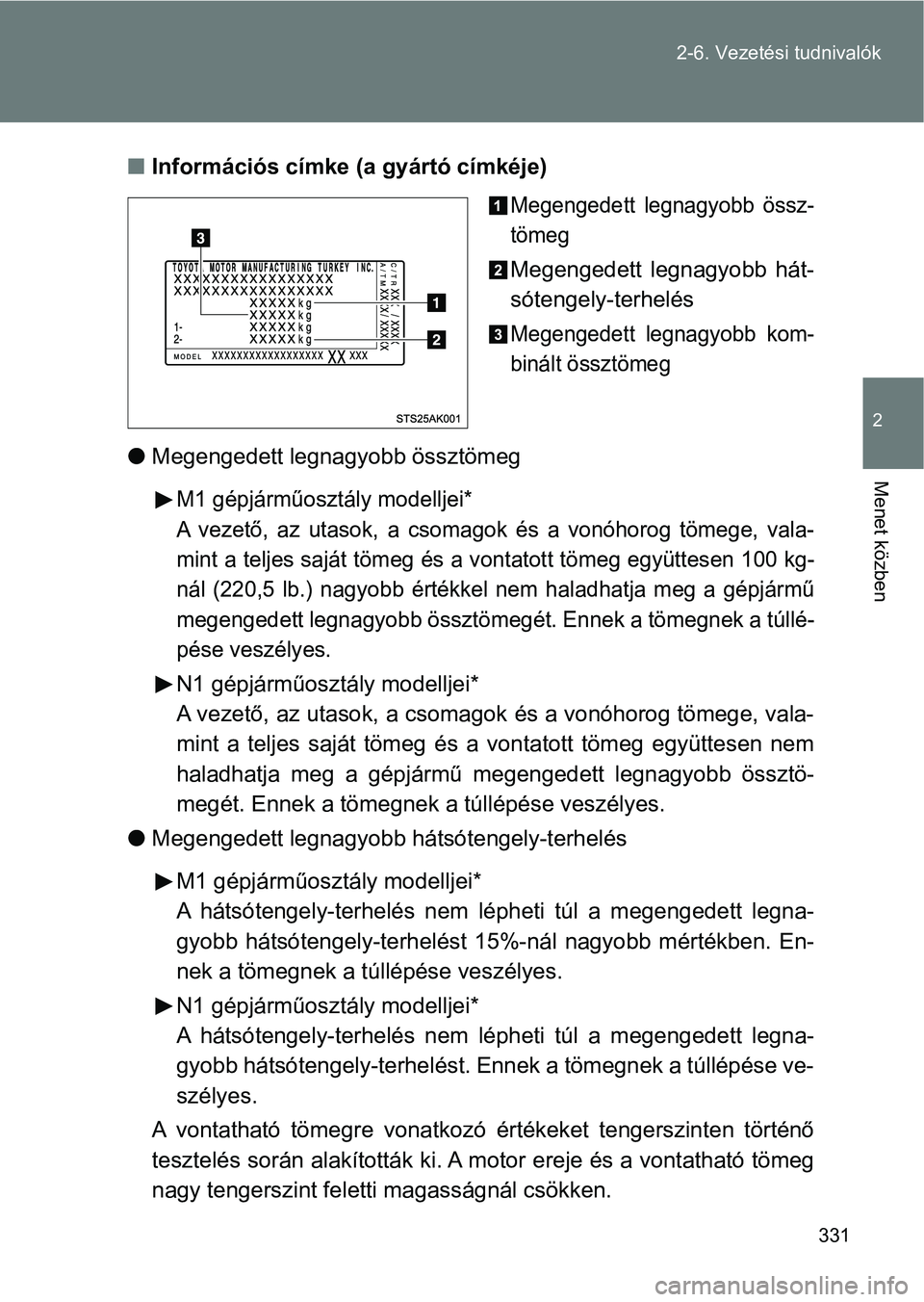

Page 331 of 668

331
2-6. Vezetési tudnivalók
2
Menet közben
n
Információs címke (a gyártó címkéje)
Megengedett le gnagyobb össz-
tömeg
Megengedett legnagyobb hát-
sótengely-terhelés
Megengedett legnagyobb kom-
binált össztömeg
l Megengedett legnagyobb össztömeg
M1 gépjárműosztály modelljei*
A vezető, az utasok, a csomagok és a vonóhorog tömege, vala-
mint a teljes saját tömeg és a vontatott tömeg együttesen 100 kg-
nál (220,5 lb.) nagyobb értékkel nem haladhatja meg a gépjármű
megengedett legnagyobb össztömegét. Ennek a tömegnek a túllé-
pése veszélyes.
N1 gépjárműoszt ály modelljei*
A vezető, az utasok, a csomagok és a vonóhorog tömege, vala-
mint a teljes saját tömeg és a vontatott tömeg együttesen nem
haladhatja meg a gépjármű megengedett legnagyobb össztö-
megét. Ennek a tömegnek a túllépése veszélyes.
l Megengedett legnagyobb hátsótengely-terhelés
M1 gépjárműosztály modelljei*
A hátsótengely-terhelés nem léph eti túl a megengedett legna-
gyobb hátsótengely-terhelést 15%-nál nagyobb mértékben. En-
nek a tömegnek a túllépése veszélyes.
N1 gépjárműoszt ály modelljei*
A hátsótengely-terhelés nem léph eti túl a megengedett legna-
gyobb hátsótengely-terhelést. Ennek a tömegnek a túllépése ve-
szélyes.
A vontatható tömegre v onatkozó értékeket tengerszinten történő
tesztelés során alakították ki. A motor ereje és a vontatható tömeg
nagy tengerszint feletti magasságnál csökken.

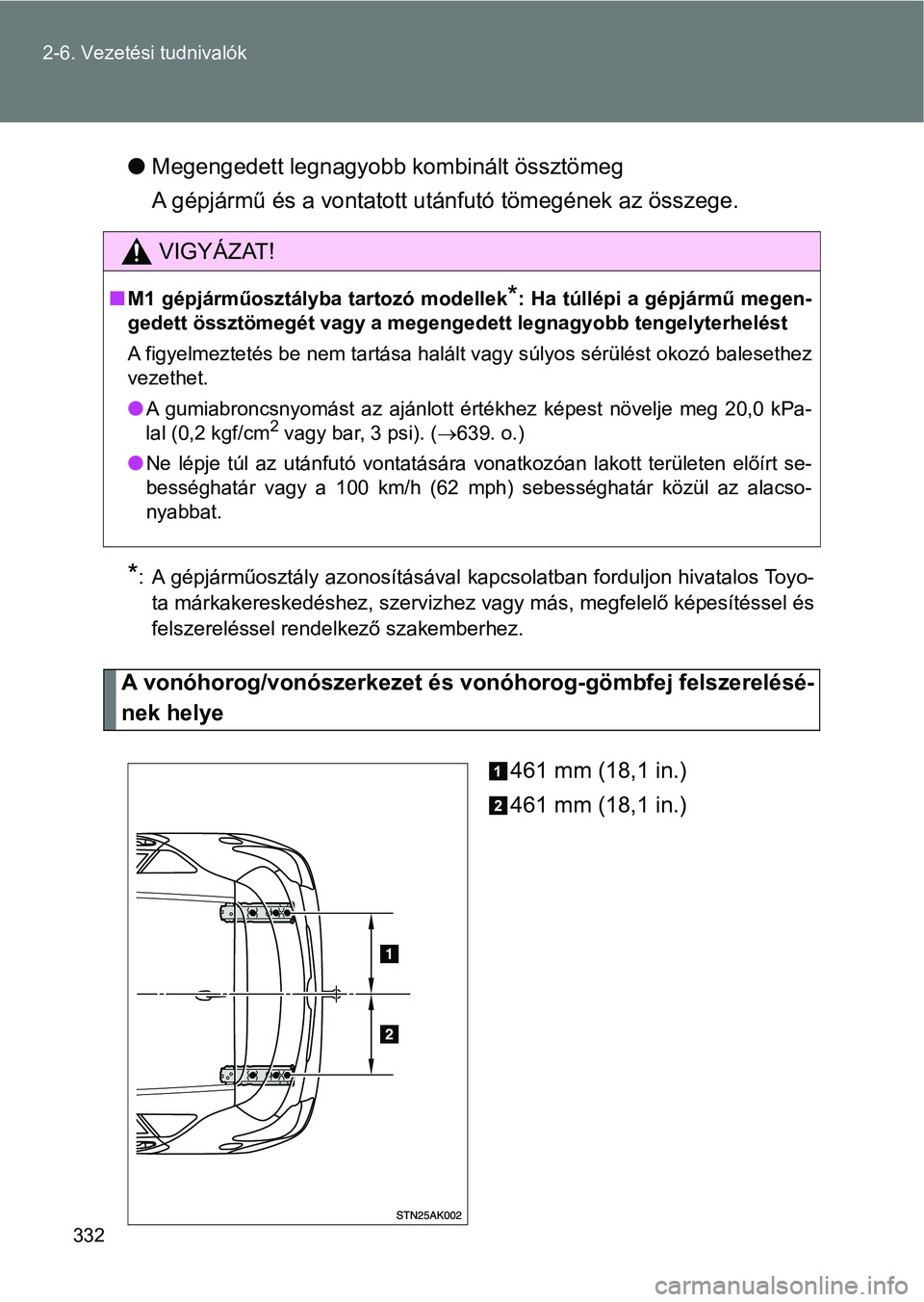

Page 332 of 668

332
2-6. Vezetési tudnivalók
l
Megengedett legnagyobb kombinált össztömeg
A gépjármű és a vontatott ut ánfutó tömegének az összege.
*: A gépjárműosztály azonosításával kapcsolatban forduljon hivata los Toyo-
ta márkakereskedéshez, szervizhez vagy más, megfelelő képesítés sel és
felszereléssel rendelkező szakemberhez.
A vonóhorog/vonószerkezet és v onóhorog-gömbfej felszerelésé-
nek helye
461 mm (18,1 in.)
461 mm (18,1 in.)
VIGYÁZAT!
nM1 gépjárműosztályba tartozó modellek*: Ha túllépi a gépjármű megen-
gedett össztömegét vagy a megenged ett legnagyobb tengelyterhelést
A figyelmeztetés be nem tartása halált vagy súlyos sérülést okozó balesethez
vezethet.
lA gumiabroncsnyomást az ajánlo tt értékhez képest növelje meg 20 ,0 kPa-
lal (0,2 kgf/cm2 vagy bar, 3 psi). ( 639. o.)
lNe lépje túl az utánfutó vontatására vonatkozóan lakott területen előírt se-
bességhatár vagy a 100 km/h (62 mph) sebességhatár közül az ala cso-
nyabbat.

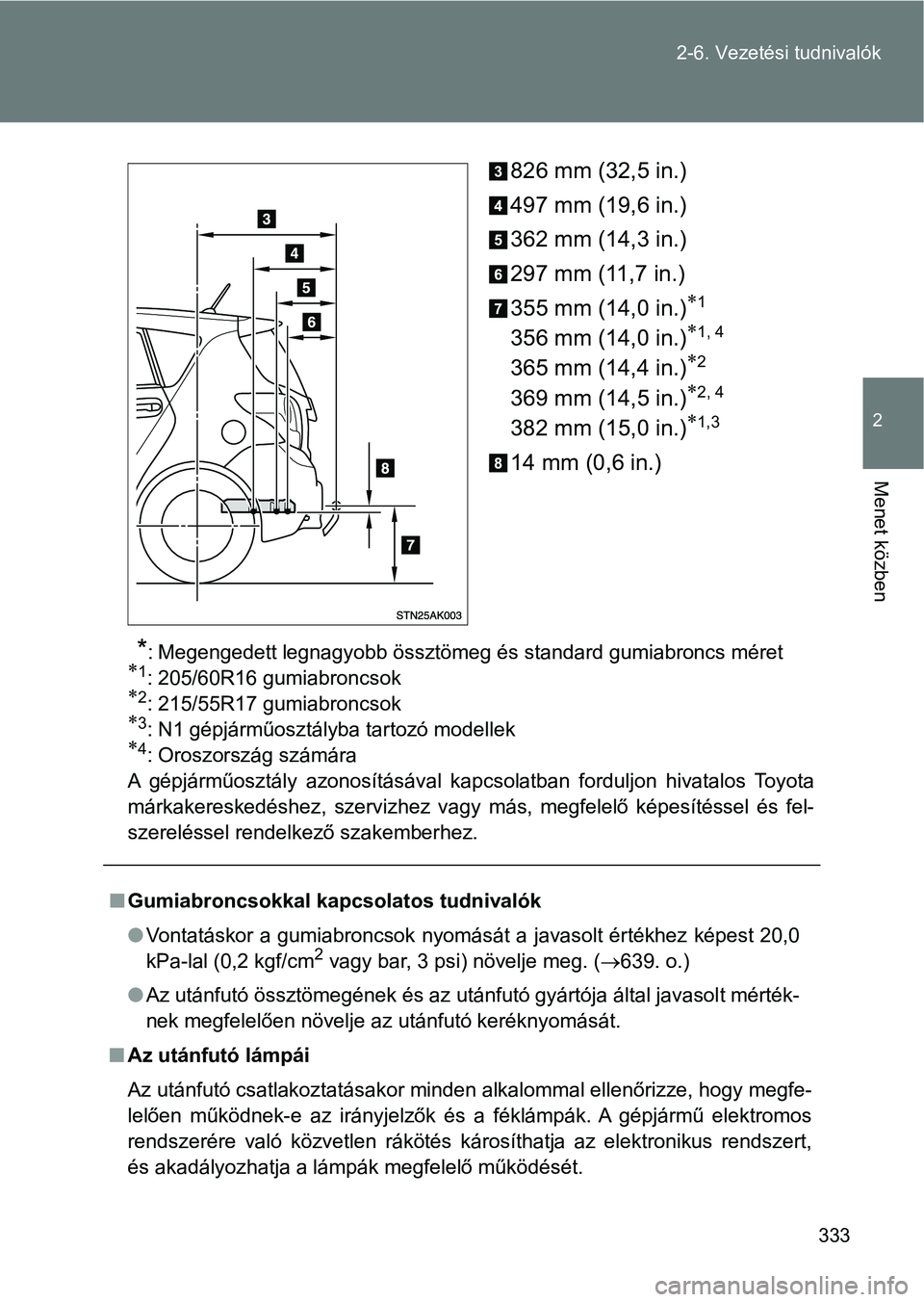

Page 333 of 668

333
2-6. Vezetési tudnivalók
2
Menet közben
826 mm (32,5 in.)
497 mm (19,6 in.)
362 mm (14,3 in.)
297 mm (11,7 in.)
355 mm (14,0 in.)
1
356 mm (14,0 in.)1, 4
365 mm (14,4 in.)2
369 mm (14,5 in.)2, 4
382 mm (15,0 in.)1,3
14 mm (0,6 in.)
*: Megengedett legnagyobb össztömeg és standard gumiabroncs méret1: 205/60R16 gumiabroncsok2: 215/55R17 gumiabroncsok3: N1 gépjárműosztályba tartozó modellek4: Oroszország számára
A gépjárműosztály azonosításával kapcsolatban forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberhez.
n Gumiabroncsokkal kapcsolatos tudnivalók
lVontatáskor a gumiabroncsok nyomását a javasolt értékhez képest 20,0
kPa-lal (0,2 kgf/cm
2 vagy bar, 3 psi) növelje meg. ( 639. o.)
l Az utánfutó össztömegének és az utánfutó gyártója által javasol t mérték-
nek megfelelően növelje az utánfutó keréknyomását.
n Az utánfutó lámpái
Az utánfutó csatlakoztatásakor minden alkalommal ellenőrizze, hogy megfe-
lelően működnek-e az irányjelzők és a féklámpák. A gépjármű ele ktromos
rendszerére való közvetlen rákötés károsíthatja az elektronikus rendszert,
és akadályozhatja a lámpák megfelelő működését.

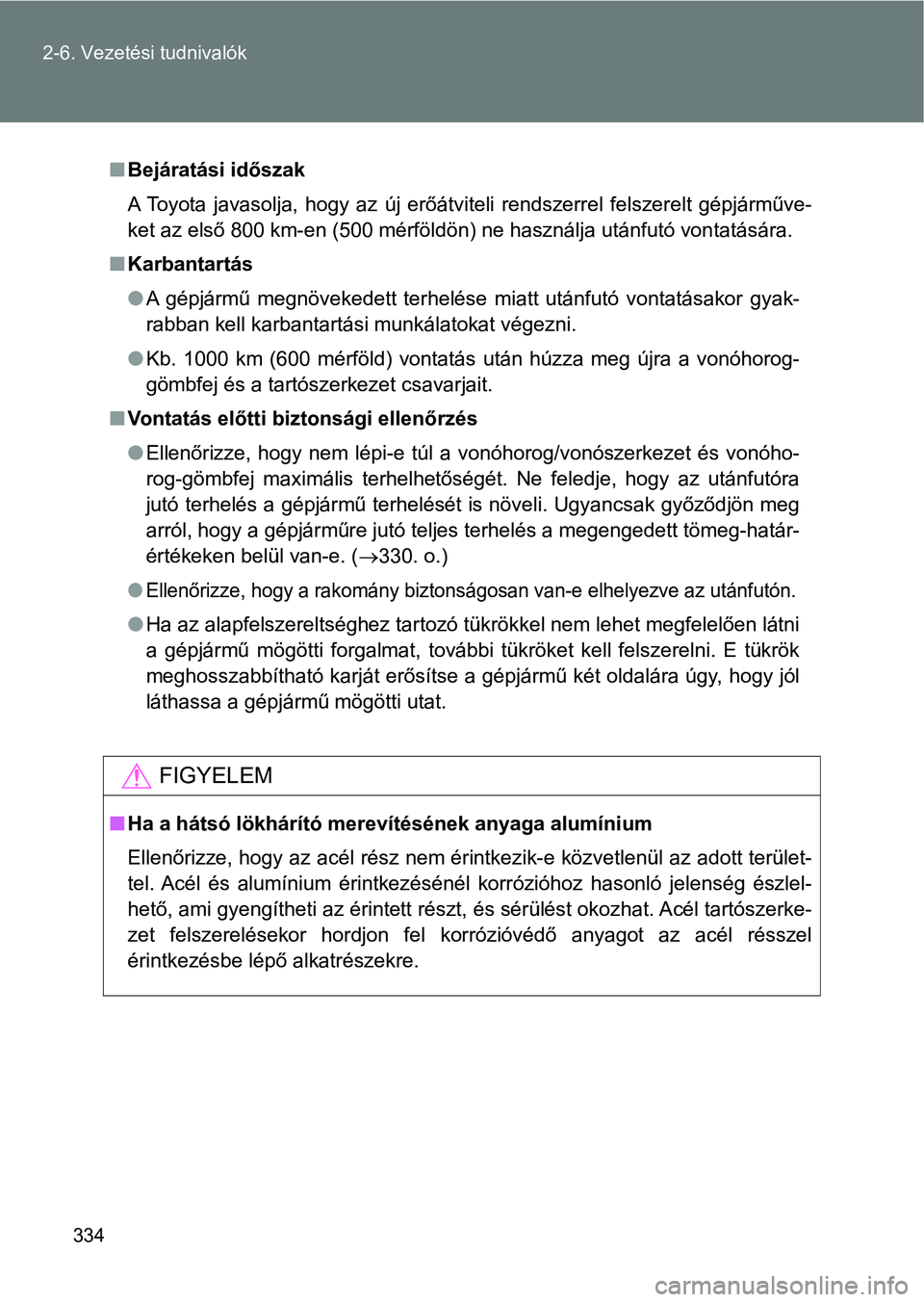

Page 334 of 668

334
2-6. Vezetési tudnivalók
n
Bejáratási időszak
A Toyota javasolja, hogy az új erőátviteli rendszerrel felszere lt gépjárműve-
ket az első 800 km-en (500 mérföldön) ne használja utánfutó von tatására.
n Karbantartás
lA gépjármű megnövekedett terhelése miatt utánfutó vontatásakor gyak-
rabban kell karbantartási munkálatokat végezni.
l Kb. 1000 km (600 mérföld) vontatás után húzza meg újra a vonóho rog-
gömbfej és a tartószerkezet csavarjait.
n Vontatás előtti biztonsági ellenőrzés
lEllenőrizze, hogy nem lépi-e túl a vonóhorog/vonószerkezet és v onóho-
rog-gömbfej maximális terhelhetőségét. Ne feledje, hogy az után futóra
jutó terhelés a gépjármű terhelését is növeli. Ugyancsak győződ jön meg
arról, hogy a gépjárműre jutó teljes terhelés a megengedett töm eg-határ-
értékeken belül van-e. ( 330. o.)
lEllenőrizze, hogy a rakomány bizt onságosan van-e elhelyezve az utánfutón.
lHa az alapfelszereltséghez tartozó tükrökkel nem lehet megfelel ően látni
a gépjármű mögötti forgalmat, további tükröket kell felszerelni . E tükrök
meghosszabbítható karját erősítse a gépjármű két oldalára úgy, hogy jól
láthassa a gépjármű mögötti utat.
FIGYELEM
n Ha a hátsó lökhárító merevítésének anyaga alumínium
Ellenőrizze, hogy az acél rész nem érintkezik-e közvetlenül az adott terület-
tel. Acél és alumínium érintkezésénél korrózióhoz hasonló jelenség észlel-
hető, ami gyengítheti az érintett részt, és sérülést okozhat. A cél tartószerke-
zet felszerelésekor hordjon fel korrózióvédő anyagot az acél ré sszel
érintkezésbe lépő alkatrészekre.

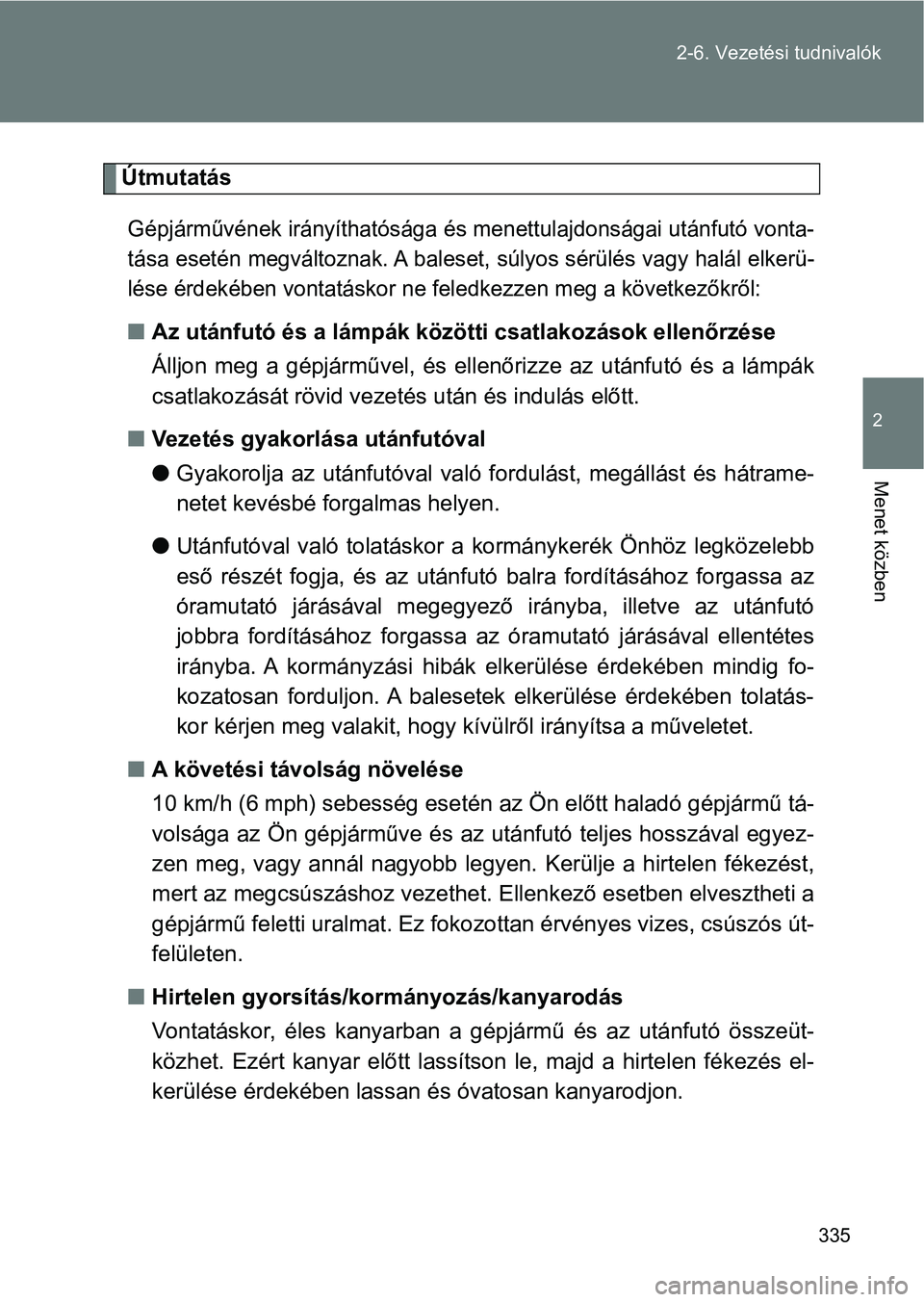

Page 335 of 668

335
2-6. Vezetési tudnivalók
2
Menet közben
Útmutatás
Gépjárművének irányíthatósága és menettulajdonságai utánfutó vo
nta-
tása esetén megváltoznak. A baleset, súlyos sérülés vagy halál elkerü-
lése érdekében vontatáskor ne feledkezzen meg a következőkről:
n Az utánfutó és a lámpák közö tti csatlakozások ellenőrzése
Álljon meg a gépjárművel, és elle nőrizze az utánfutó és a lámpák
csatlakozását rövid vezetés után és indulás előtt.
n Vezetés gyakorlása utánfutóval
lGyakorolja az utánfutóval való fordulást, megállást és hátrame-
netet kevésbé forgalmas helyen.
l Utánfutóval való tolatáskor a kormánykerék Önhöz legközelebb
eső részét fogja, és az utánfutó balra fordításához forgassa az
óramutató járásával megegyező irányba, illetve az utánfutó
jobbra fordításához forgassa az óramutató járásával ellentétes
irányba. A kormányzási hibák elk erülése érdekében mindig fo-
kozatosan forduljon. A balesetek elkerülése érdekében tolatás-
kor kérjen meg valakit, hogy kív ülről irányítsa a műveletet.
n A követési távolság növelése
10 km/h (6 mph) sebesség esetén az Ön előtt haladó gépjármű tá-
volsága az Ön gépjárműve és az utánfutó teljes hosszával egyez-
zen meg, vagy annál nagyobb legyen. Kerülje a hirtelen fékezést,
mert az megcsúszáshoz vezethet. Ellenkező esetben elvesztheti a
gépjármű feletti uralmat. Ez fok ozottan érvényes vizes, csúszós út-
felületen.
n Hirtelen gyorsítás/ko rmányozás/kanyarodás
Vontatáskor, éles kanyarban a gé pjármű és az utánfutó összeüt-
közhet. Ezért kanyar előtt lassítson le, majd a hirtelen fékezé s el-
kerülése érdekében lassan és óvatosan kanyarodjon.

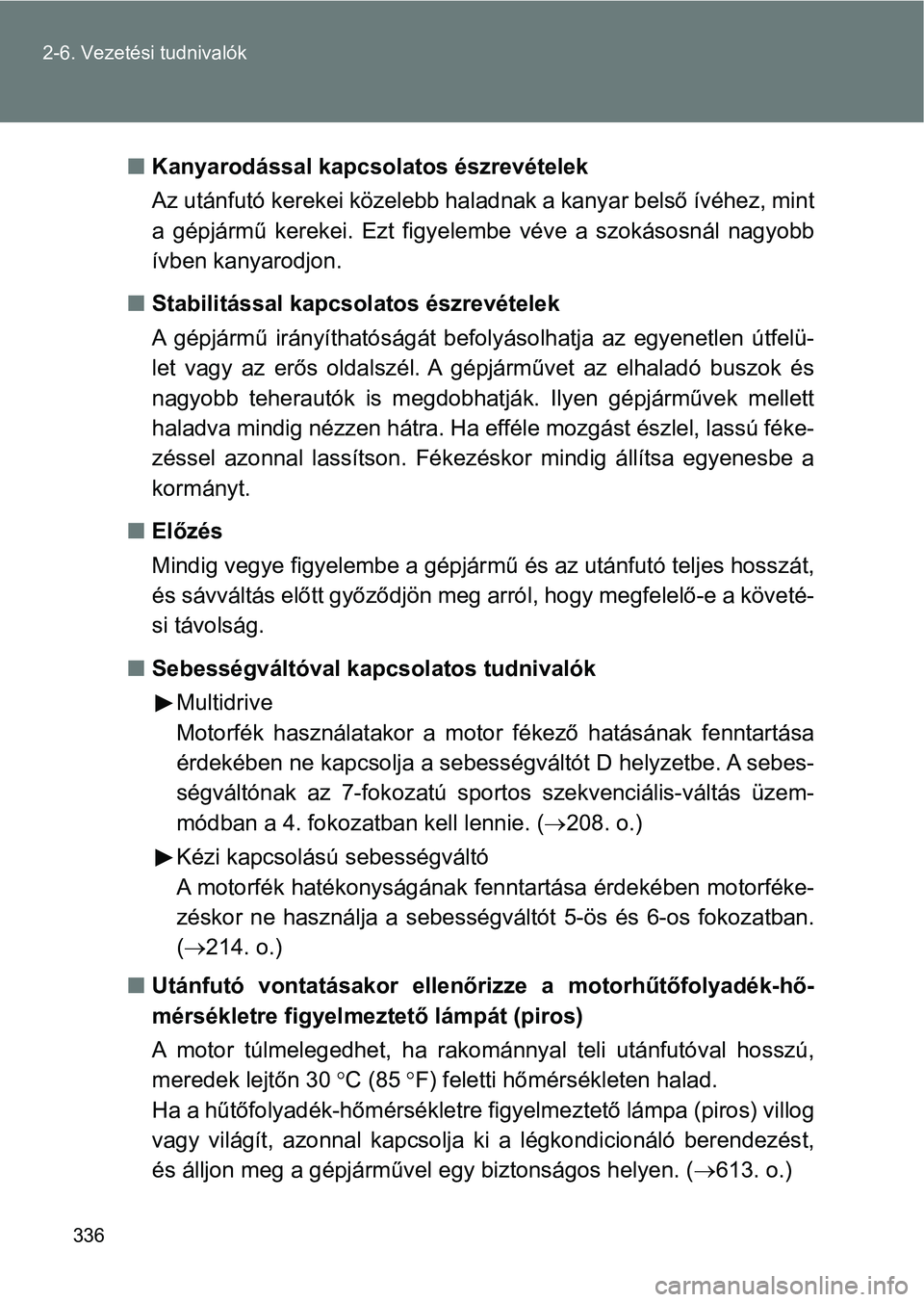

Page 336 of 668

336
2-6. Vezetési tudnivalók
n
Kanyarodással kapcsolatos észrevételek
Az utánfutó kerekei közelebb hal adnak a kanyar belső ívéhez, mint
a gépjármű kerekei. Ezt figyelembe véve a szokásosnál nagyobb
ívben kanyarodjon.
n Stabilitással kapcsolatos észrevételek
A gépjármű irányíthatóságát befol yásolhatja az egyenetlen útfelü-
let vagy az erős oldalszél. A g épjárművet az elhaladó buszok és
nagyobb teherautók is megdobhat ják. Ilyen gépjárművek mellett
haladva mindig nézzen hátra. Ha efféle mozgást észlel, lassú féke-
zéssel azonnal lassítson. Fékez éskor mindig állítsa egyenesbe a
kormányt.
n Előzés
Mindig vegye figyelembe a gépjár mű és az utánfutó teljes hosszát,
és sávváltás előtt győződjön meg arról, hogy megfelelő-e a köve té-
si távolság.
n Sebességváltóval kap csolatos tudnivalók
Multidrive
Motorfék használatakor a motor fékező hatásának fenntartása
érdekében ne kapcsolja a sebességváltót D helyzetbe. A sebes-
ségváltónak az 7-fok ozatú sportos szekvenciális-váltás üzem-
módban a 4. fokozatban kell lennie. ( 208. o.)
Kézi kapcsolású sebességváltó
A motorfék hatékonyságának fenntartása érdekében motorféke-
zéskor ne használja a sebességvál tót 5-ös és 6-os fokozatban.
( 214. o.)
n Utánfutó vontatásakor ellenőrizze a motorhűtőfolyadék-hő-
mérsékletre figyelmeztető lámpát (piros)
A motor túlmelegedhet, ha rakomá nnyal teli utánfutóval hosszú,
meredek lejtőn 30 C (85 F) feletti hőmérsékleten halad.
Ha a hűtőfolyadék-hőmérsékletre figyelmeztető lámpa (piros) villog
vagy világít, azonnal kapcsolja k i a légkondicionáló berendezést,
és álljon meg a gépjárművel e gy biztonságos helyen. (613. o.)

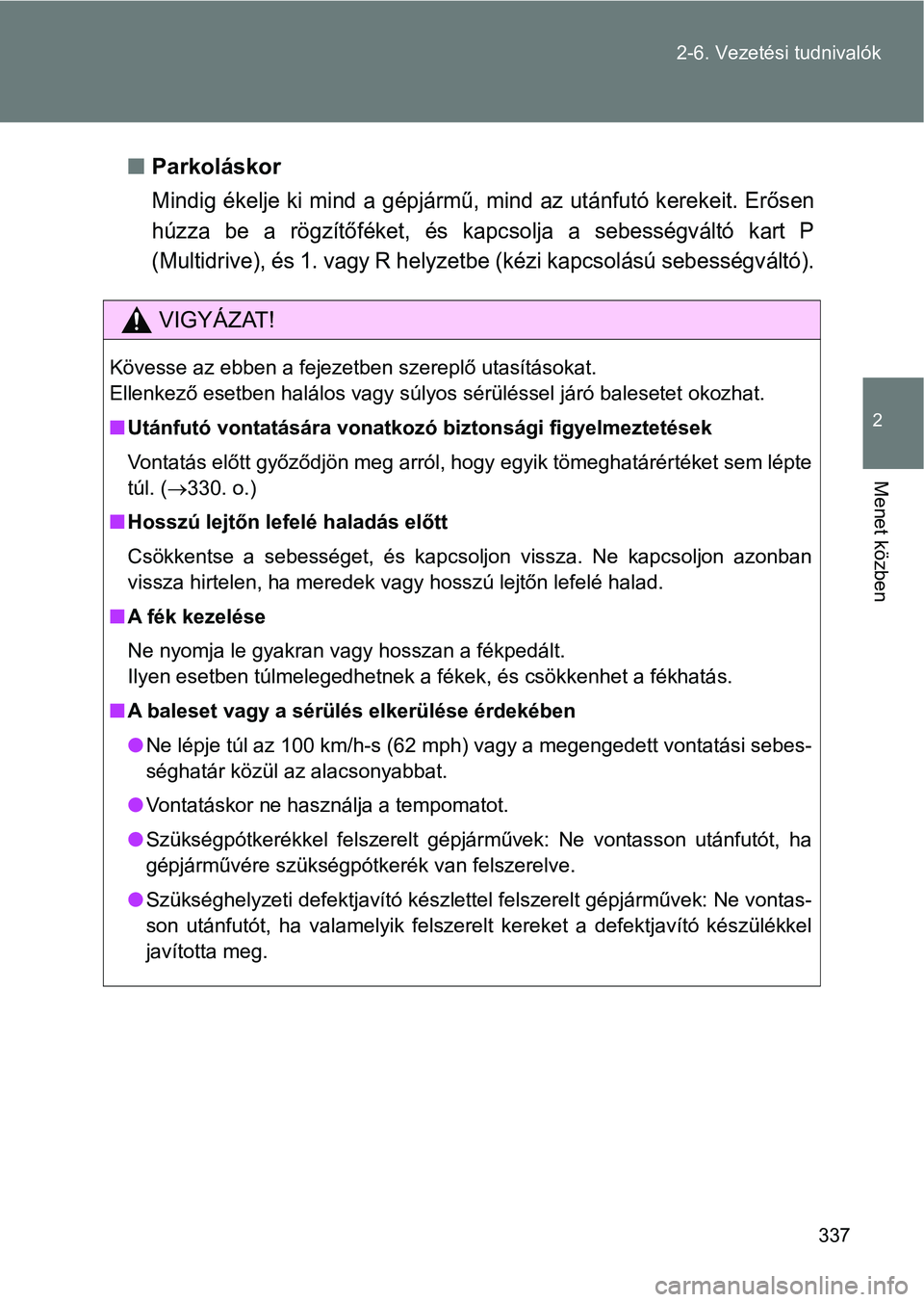

Page 337 of 668

337
2-6. Vezetési tudnivalók
2
Menet közben
n
Parkoláskor
Mindig ékelje ki mind a gépjármű, mind az utánfutó kerekeit. Er ősen
húzza be a rögzítőféket, és kapcsolja a sebességváltó kart P
(Multidrive), és 1. vagy R helyzetbe (kézi kapcsolású sebességváltó).
VIGYÁZAT!
Kövesse az ebben a fejezetben szereplő utasításokat.
Ellenkező esetben halálos vagy súlyos sérüléssel járó balesetet okozhat.
n Utánfutó vontatására vonatkoz ó biztonsági figyelmeztetések
Vontatás előtt győződjön meg arról, hogy egyik tömeghatárértéke t sem lépte
túl. ( 330. o.)
n Hosszú lejtőn lefelé haladás előtt
Csökkentse a sebességet, és kapcsoljon vissza. Ne kapcsoljon az onban
vissza hirtelen, ha meredek vagy hosszú lejtőn lefelé halad.
n A fék kezelése
Ne nyomja le gyakran vagy hosszan a fékpedált.
Ilyen esetben túlmelegedhetnek a fékek, és csökkenhet a fékhatá s.
n A baleset vagy a sérülés elkerülése érdekében
lNe lépje túl az 100 km/h-s (62 mph) vagy a megengedett vontatás i sebes-
séghatár közül az alacsonyabbat.
l Vontatáskor ne használja a tempomatot.
l Szükségpótkerékkel felszerelt gépjárművek: Ne vontasson utánfutót, ha
gépjárművére szükségpótkerék van felszerelve.
l Szükséghelyzeti defektjavító készlettel felszerelt gépjárművek: Ne vontas-
son utánfutót, ha valamelyik felszerelt kereket a defektjavító készülékkel
javította meg.

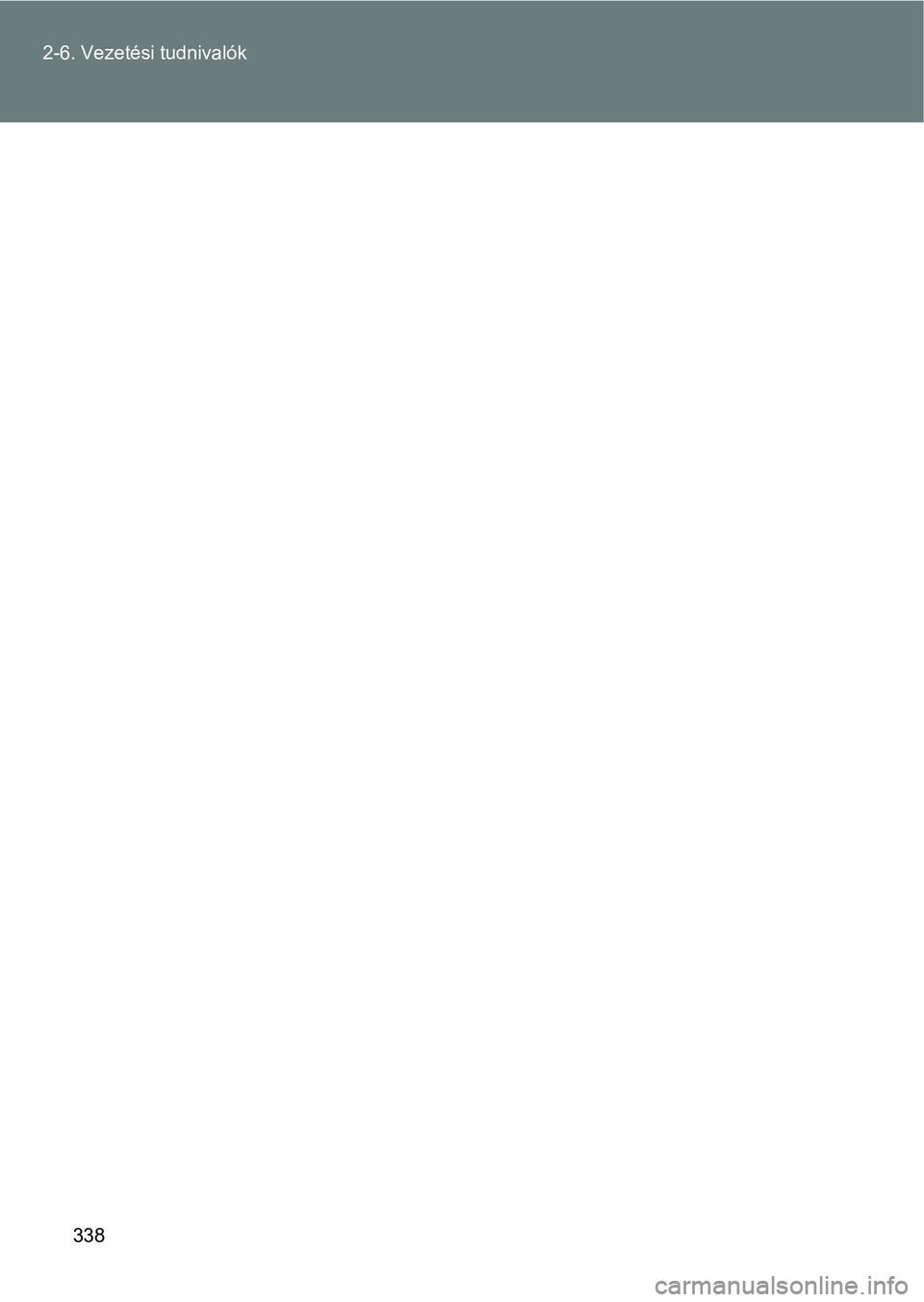

Page 338 of 668

338
2-6. Vezetési tudnivalók

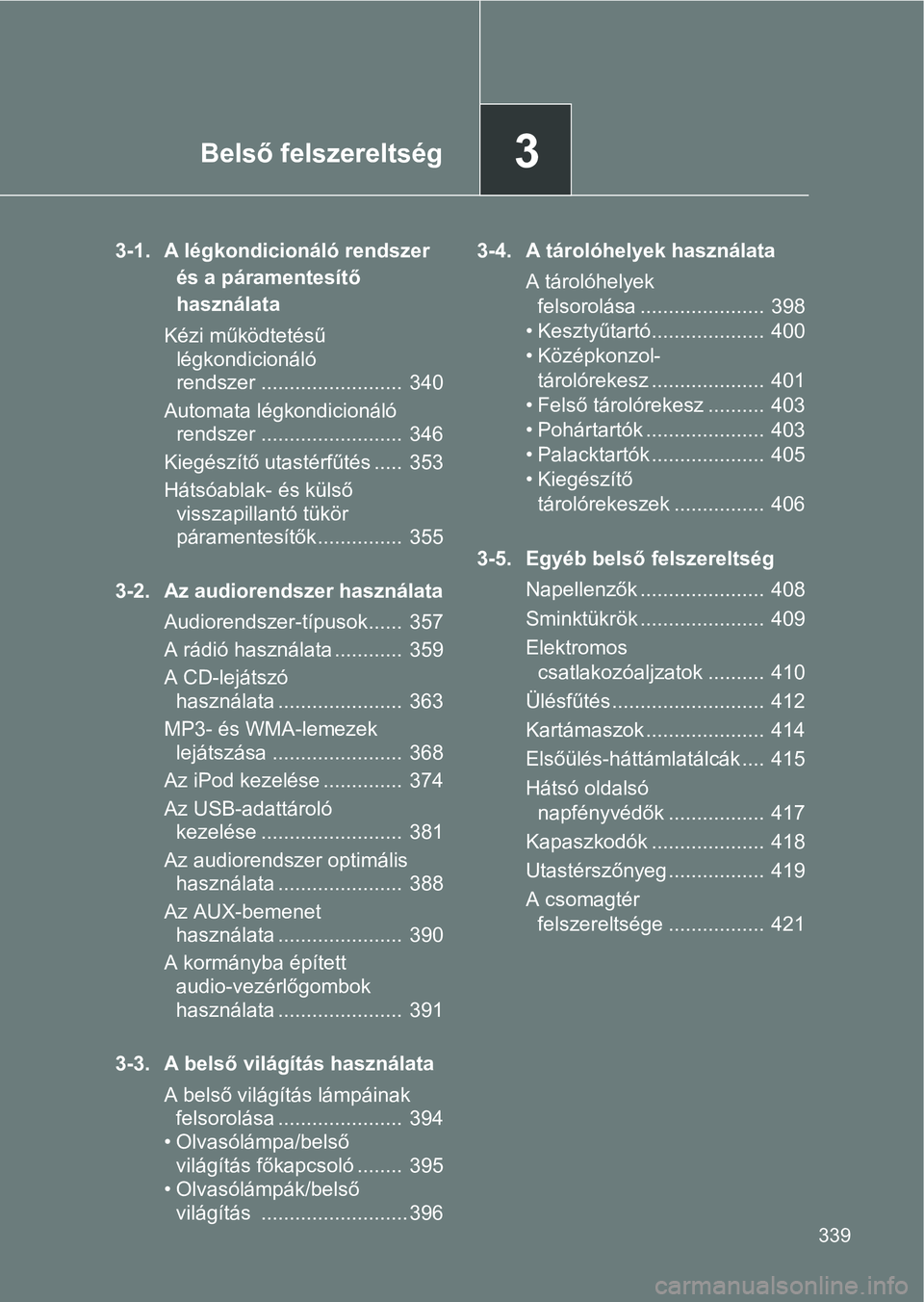

Page 339 of 668

3Belső felszereltség
339
3-1. A légkondicionáló rendszer és a páramentesítő
használata
Kézi működtetésű légkondicionáló
rendszer ......................... 340
Automata légkondicionáló rendszer ......................... 346
Kiegészítő utastérfűtés ..... 353
Hátsóablak- és külső visszapillantó tükör
páramentesítők............... 355
3-2. Az audiorendszer használata Audiorendszer-típusok ...... 357
A rádió használata ............ 359
A CD-lejátszó használata ...................... 363
MP3- és WMA-lemezek lejátszása ....................... 368
Az iPod kezelése .............. 374
Az USB-adattároló kezelése ......................... 381
Az audiorendszer optimális használata ...................... 388
Az AUX-bemenet használata ...................... 390
A kormányba épített audio-vezérlőgombok
használata ...................... 391
3-3. A belső világítás használata A belső világítás lámpáinak felsorolása ...................... 394
• Olvasólámpa/belső
világítás főkapcsoló ........ 395
• Olvasólámpák/belső világítás .......................... 396 3-4. A tárolóhelyek használata
A tárolóhelyek felsorolása ...................... 398
• Kesztyűtartó.................... 400
• Középkonzol- tárolórekesz .................... 401
• Felső tárolórekesz .......... 403
• Pohártartók ..................... 403
• Palacktartók .................... 405
• Kiegészítő tárolórekeszek ................ 406
3-5. Egyéb belső felszereltség Napellenzők ...................... 408
Sminktükrök ...................... 409
Elektromos csatlakozóaljzatok .......... 410
Ülésfűtés ........................... 412
Kartámaszok ..................... 414
Elsőülés-háttámlatálcák .... 415
Hátsó oldalsó napfényvédők ................. 417
Kapaszkodók .................... 418
Utastérszőnyeg ................. 419
A csomagtér felszereltsége ................. 421
Page 340 of 668

340
3-1. A légkondicionáló rendszer és a páramentesítő használata
Kézi működtetés ű légkondicionáló rendszer
A beállítás módja
n Hőmérséklet beállítása (légkondi cionáló rendszer nélküli gép-
járművek)
A hőmérséklet növeléséhez for gassa a hőmérséklet-szabályozó-
gombot az óramutató já rásával azonos irányba.
n Hőmérséklet beállítása (légkondicionáló rendszerrel felszerelt
gépjárművek)
Fordítsa a hőmérséklet-szabályoz ógombot az óramutató járásával
azonos (meleg) vagy azzal ellentétes (hideg) irányba.
Ha nem nyomja meg az gombot, akkor a rendszer a külső leve-
gővel azonos hőmérsékletű vagy melegített levegőt fúj be.
: Felszereltségtől függően
Ventilátor-fordulatszám szabályozógomb
Külső levegő vagy belsőlevegő-
keringetés üzemmód gomb
Levegőáramlási
irány választó- gomb
Légkondicionáló rendszer be-/kikap-
csoló gomb (felszereltségtől függően) Hőmérséklet-
szabályozó-
gomb
