TOYOTA VERSO 2017 Kezelési útmutató (in Hungarian)

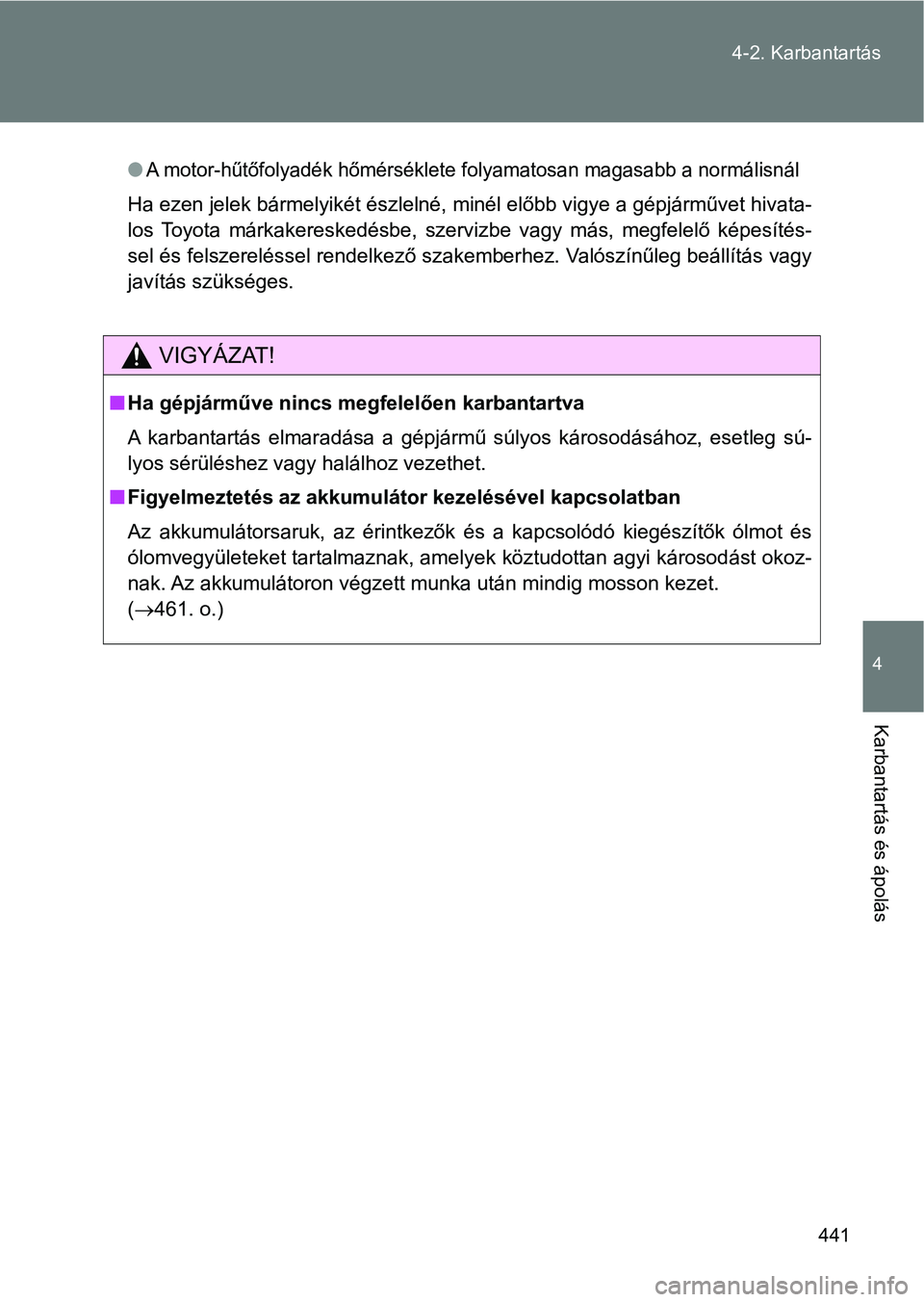

441
4-2. Karbantartás
4
Karbantartás és ápolás
lA motor-hűtőfolyadék hőmérséklet
e folyamatosan magasabb a normá lisnál
Ha ezen jelek bármelyikét észlelné, minél előbb vigye a gépjárm űvet hivata-
los Toyota márkakereskedésbe, szervizbe vagy más, megfelelő kép esítés-
sel és felszereléssel rendelkező szakemberhez. Valószínűleg beá llítás vagy
javítás szükséges.
VIGYÁZAT!
n Ha gépjárműve nincs megfelelően karbantartva
A karbantartás elmaradása a gépjármű súlyos károsodásához, eset leg sú-
lyos sérüléshez vagy halálhoz vezethet.
n Figyelmeztetés az akkumulátor kezelésével kapcsolatban
Az akkumulátorsaruk, az érintkezők és a kapcsolódó kiegészítők ólmot és
ólomvegyületeket tartalmaznak, amelyek köztudottan agyi károsodást okoz-
nak. Az akkumulátoron végzett munka után mindig mosson kezet.
( 461. o.)

442

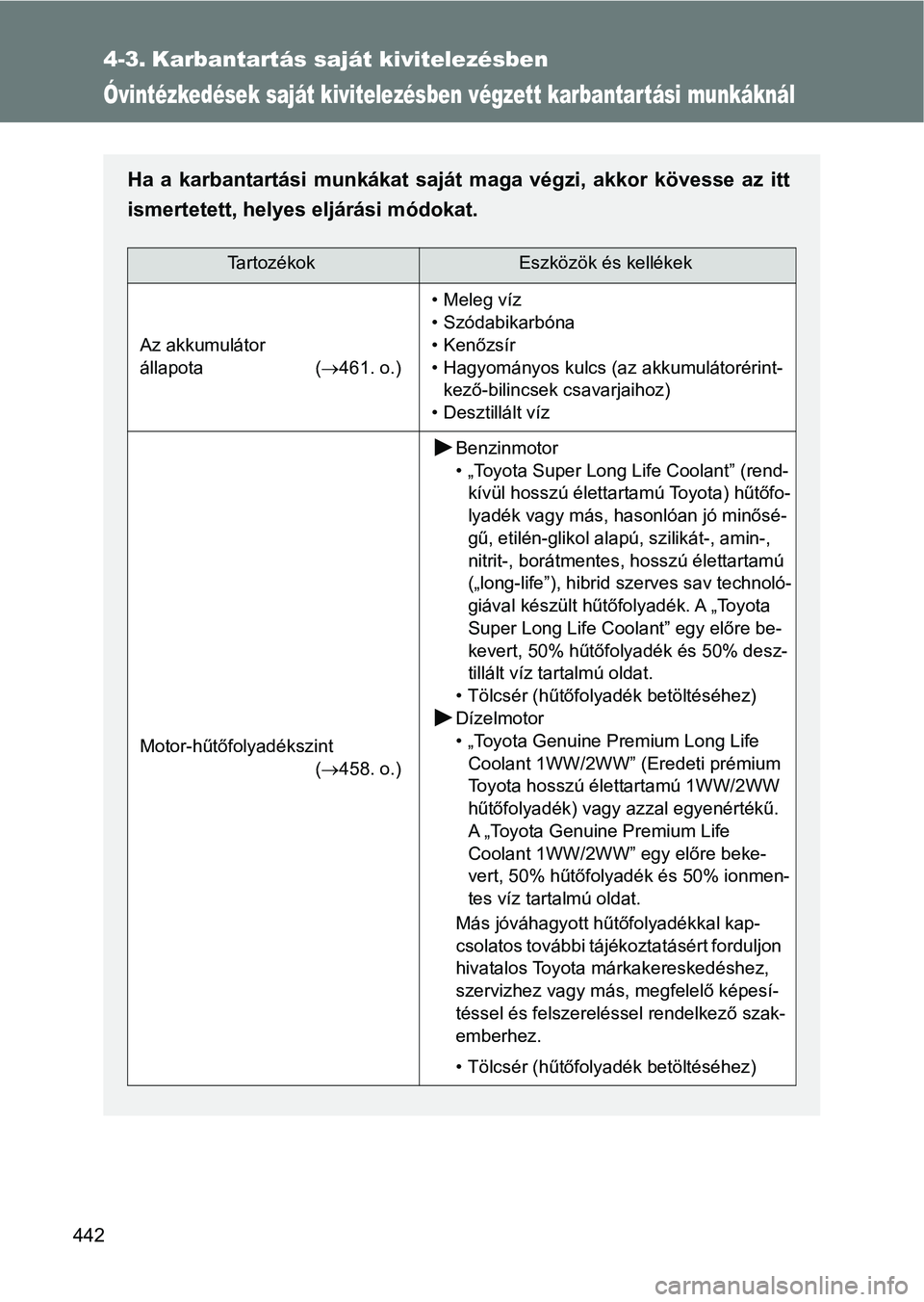

4-3. Karbantartás saját kivitelezésben
Óvintézkedések saját kivitelezésben végzett karbantar tási munkáknál
Ha a karbantartási munkákat saját maga végzi, akkor kövesse az itt
ismertetett, helyes eljárási módokat.
TartozékokEszközök és kellékek
Az akkumulátor
állapota ( 461. o.)
• Meleg víz
• Szódabikarbóna
• Kenőzsír
• Hagyományos kulcs (az akkumulátorérint-
kező-bilincsek csavarjaihoz)
• Desztillált víz
Motor-hűtőfolyadékszint (458. o.)
Benzinmotor
• „Toyota Super Long Life Coolant” (rend-
kívül hosszú élettartamú Toyota) hűtőfo-
lyadék vagy más, hasonlóan jó minősé-
gű, etilén-glikol alapú, szilikát-, amin-,
nitrit-, borátmentes, hosszú élettartamú
(„long-life”), hibrid szerves sav technoló-
giával készült hűtőfolyadék. A „Toyota
Super Long Life Coolant” egy előre be-
kevert, 50% hűtőfolyadék és 50% desz-
tillált víz tartalmú oldat.
• Tölcsér (hűtőfolyadék betöltéséhez)
Dízelmotor
• „Toyota Genuine Premium Long Life Coolant 1WW/2WW” (Eredeti prémium
Toyota hosszú élettartamú 1WW/2WW
hűtőfolyadék) vagy azzal egyenértékű.
A „Toyota Genuine Premium Life
Coolant 1WW/2WW” egy előre beke-
vert, 50% hűtőfolyadék és 50% ionmen-
tes víz tartalmú oldat.
Más jóváhagyott hűtőfolyadékkal kap-
csolatos további tájékoztatásért forduljon
hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szak-
emberhez.
• Tölcsér (hűtőfolyadék betöltéséhez)

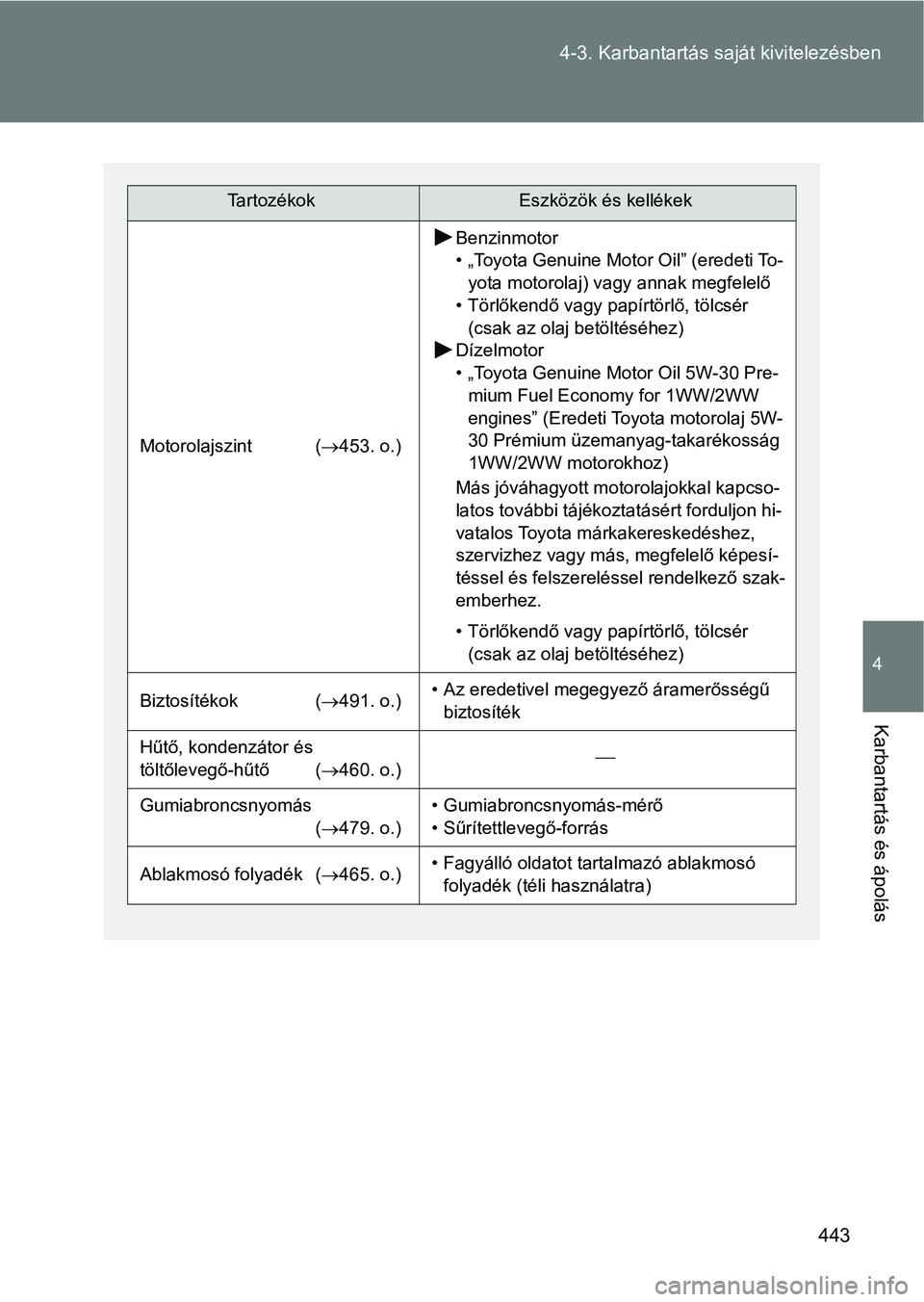

443
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
TartozékokEszközök és kellékek
Motorolajszint ( 453. o.)
Benzinmotor
• „Toyota Genuine Motor Oil” (eredeti To-
yota motorolaj) vagy annak megfelelő
• Törlőkendő vagy papírtörlő, tölcsér (csak az olaj betöltéséhez)
Dízelmotor
• „Toyota Genuine Motor Oil 5W-30 Pre- mium Fuel Economy for 1WW/2WW
engines” (Eredeti Toyota motorolaj 5W-
30 Prémium üzemanyag-takarékosság
1WW/2WW motorokhoz)
Más jóváhagyott motorolajokkal kapcso-
latos további tájékoztatásért forduljon hi-
vatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szak-
emberhez.
• Törlőkendő vagy papírtörlő, tölcsér (csak az olaj betöltéséhez)
Biztosítékok ( 491. o.)• Az eredetivel megegyező áramerősségű
biztosíték
Hűtő, kondenzátor és
töltőlevegő-hűtő ( 460. o.)
Gumiabroncsnyomás
(479. o.)• Gumiabroncsnyomás-mérő
• Sűrítettlevegő-forrás
Ablakmosó folyadék ( 465. o.)• Fagyálló oldatot tartalmazó ablakmosó
folyadék (téli használatra)

444
4-3. Karbantartás saját kivitelezésben

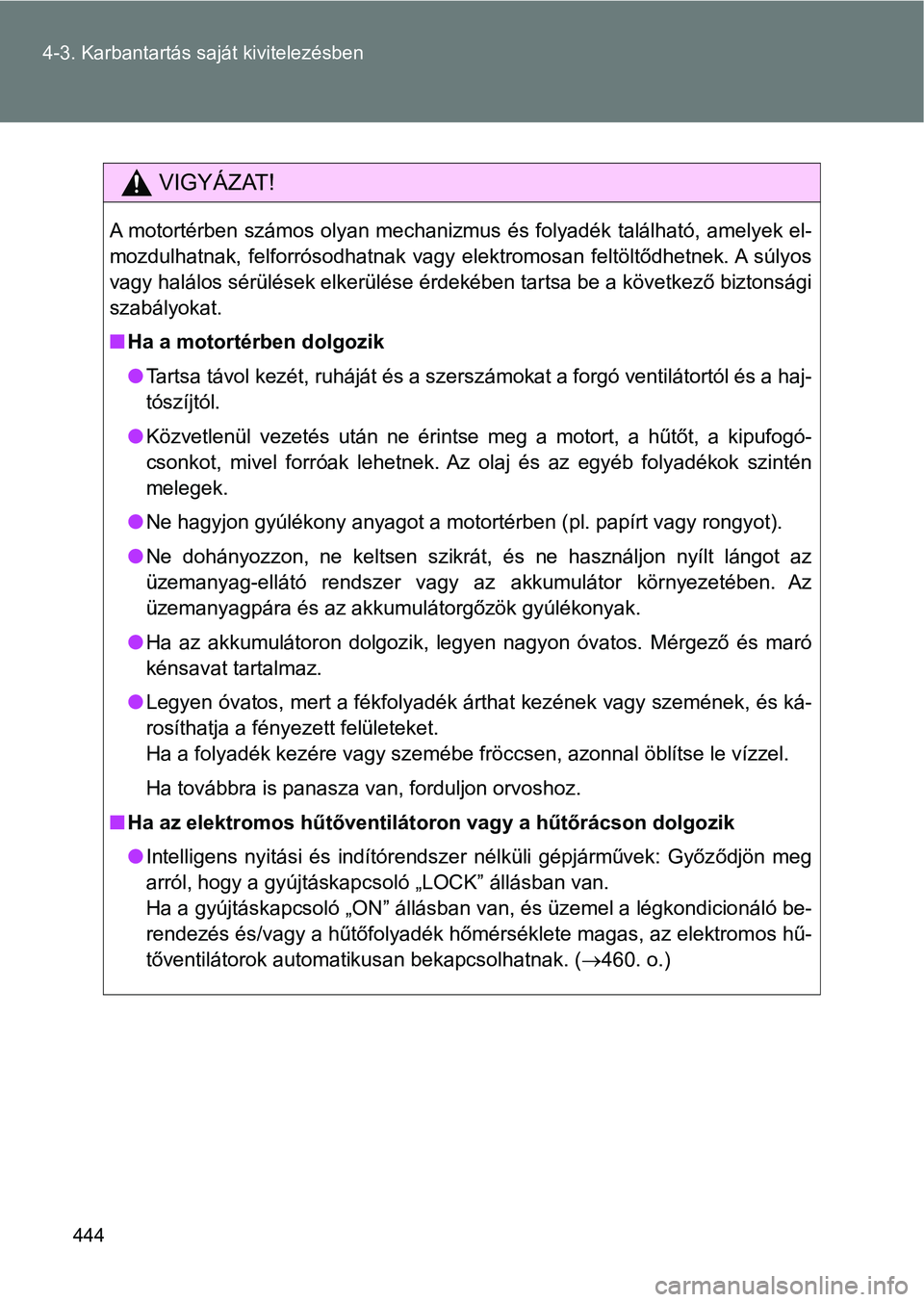

VIGYÁZAT!
A motortérben számos olyan mechanizmus és folyadék található, a
melyek el-
mozdulhatnak, felforrósodhatnak vagy elektromosan feltöltődhetn ek. A súlyos
vagy halálos sérülések elkerülése érdekében tartsa be a következő biztonsági
szabályokat.
n Ha a motortérben dolgozik
lTartsa távol kezét, ruháját és a szerszámokat a forgó ventilátortól és a haj-
tószíjtól.
l Közvetlenül vezetés után ne érintse meg a motort, a hűtőt, a ki pufogó-
csonkot, mivel forróak lehetnek. Az olaj és az egyéb folyadékok szintén
melegek.
l Ne hagyjon gyúlékony anyagot a motortérben (pl. papírt vagy ron gyot).
l Ne dohányozzon, ne keltsen szikrát, és ne használjon nyílt lángot az
üzemanyag-ellátó rendszer vagy az akkumulátor környezetében. Az
üzemanyagpára és az akkumulátorgőzök gyúlékonyak.
l Ha az akkumulátoron dolgozik, legyen nagyon óvatos. Mérgező és maró
kénsavat tartalmaz.
l Legyen óvatos, mert a fékfolyadék árthat kezének vagy szemének, és ká-
rosíthatja a fényezett felületeket.
Ha a folyadék kezére vagy szemébe fröccsen, azonnal öblítse le vízzel.
Ha továbbra is panasza van, forduljon orvoshoz.
n Ha az elektromos hűtőventiláto ron vagy a hűtőrácson dolgozik
l Intelligens nyitási és indítórendszer nélküli gépjárművek: Győz ődjön meg
arról, hogy a gyújtáskapcsoló „LOCK” állásban van.
Ha a gyújtáskapcsoló „ON” állásban van, és üzemel a légkondicio náló be-
rendezés és/vagy a hűtőfolyadék hőmérséklete magas, az elektrom os hű-
tőventilátorok automatikusan bekapcsolhatnak. ( 460. o.)

445

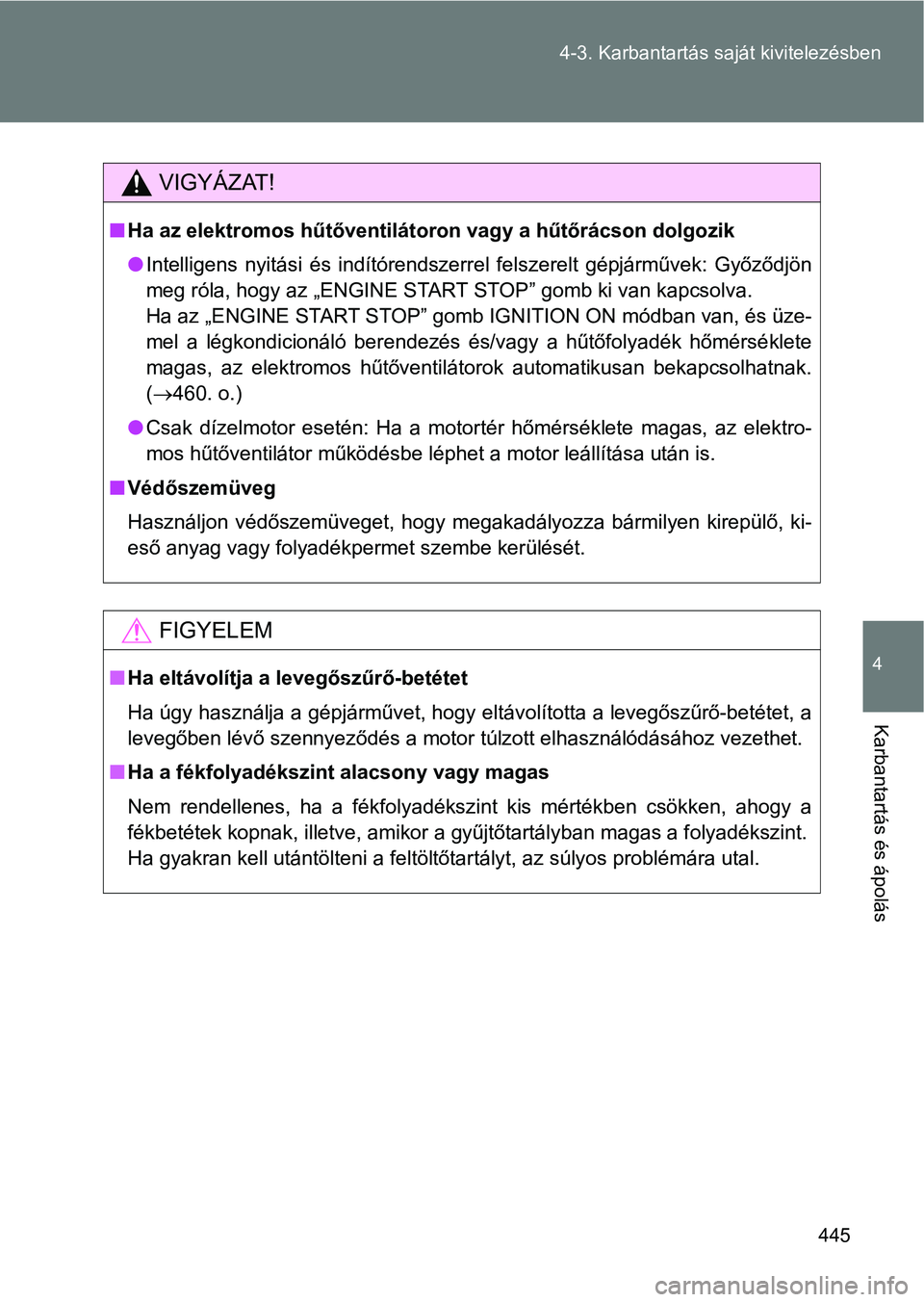

4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
nHa az elektromos hűtőventiláto ron vagy a hűtőrácson dolgozik
l Intelligens nyitási és indítórendszerrel felszerelt gépjárművek: Győződjön
meg róla, hogy az „ENGINE START STOP” gomb ki van kapcsolva.
Ha az „ENGINE START STOP” gomb IGNITION ON módban van, és üze-
mel a légkondicionáló berendezés és/vagy a hűtőfolyadék hőmérsé klete
magas, az elektromos hűtőventilátorok automatikusan bekapcsolha tnak.
(  460. o.)
l Csak dízelmotor esetén: Ha a motortér hőmérséklete magas, az el ektro-
mos hűtőventilátor működésbe léphet a motor leállítása után is.
n Védőszemüveg
Használjon védőszemüveget, hogy megakadályozza bármilyen kirepü lő, ki-
eső anyag vagy folyadékpermet szembe kerülését.
FIGYELEM
n Ha eltávolítja a levegőszűrő-betétet
Ha úgy használja a gépjárművet, hogy eltávolította a levegőszűrő-betétet, a
levegőben lévő szennyeződés a motor túlzott elhasználódásához v ezethet.
n Ha a fékfolyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, a hogy a
fékbetétek kopnak, illetve, amikor a gyűjtőtartályban magas a f olyadékszint.
Ha gyakran kell utántölteni a feltöltőtartályt, az súlyos probl émára utal.

446
4-3. Karbantartás saját kivitelezésben

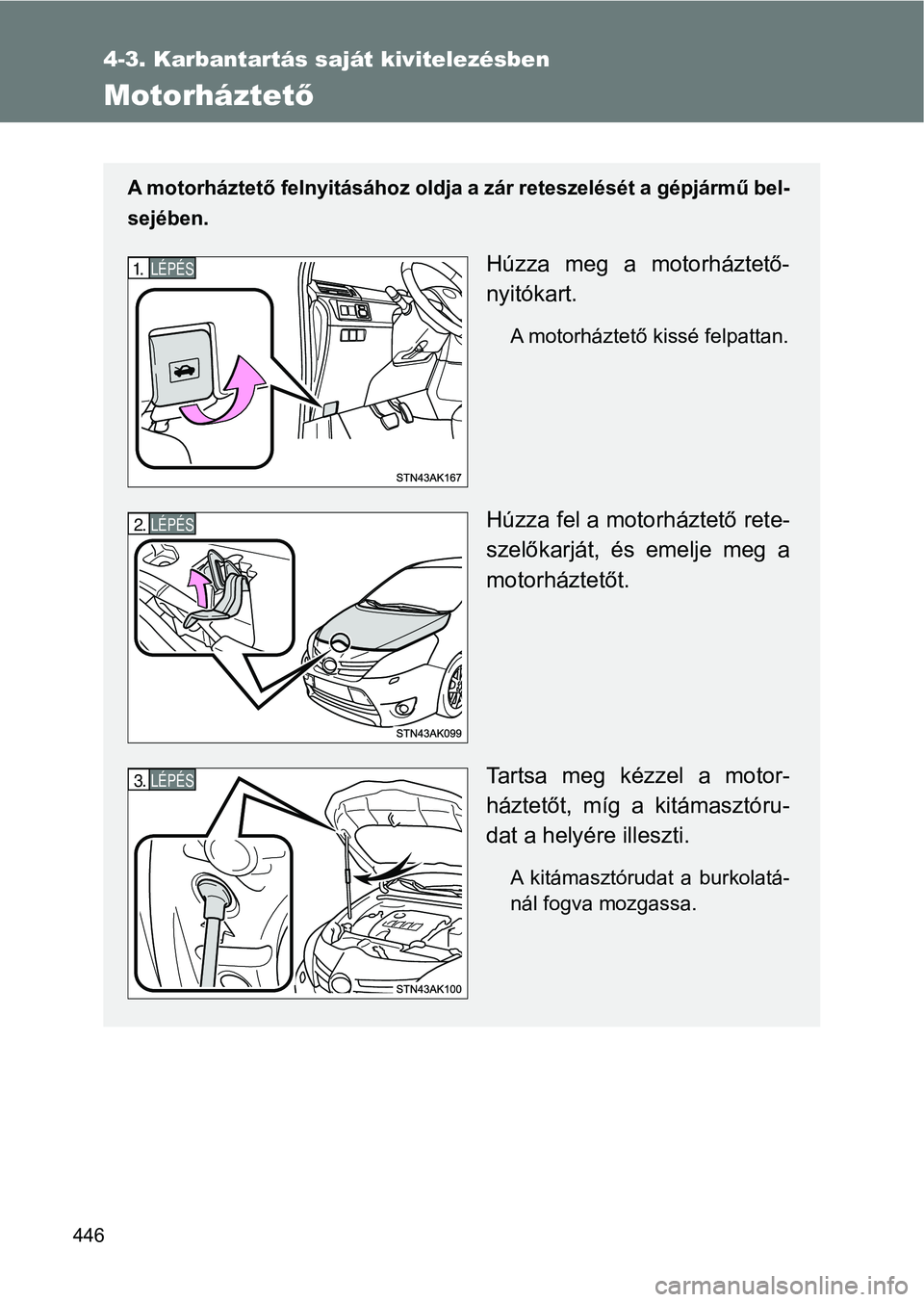

Motorháztető
A motorháztető felnyitásához oldja a zár reteszelését a gépjármű bel-
sejében.
Húzza meg a motorháztető-
nyitókart.
A motorháztető kissé felpattan.
Húzza fel a motorháztető rete-
szelőkarját, és emelje meg a
motorháztetőt.
Tartsa meg kézzel a motor-
háztetőt, míg a kitámasztóru-
dat a helyére illeszti.
A kitámasztórudat a burkolatá-
nál fogva mozgassa.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

447

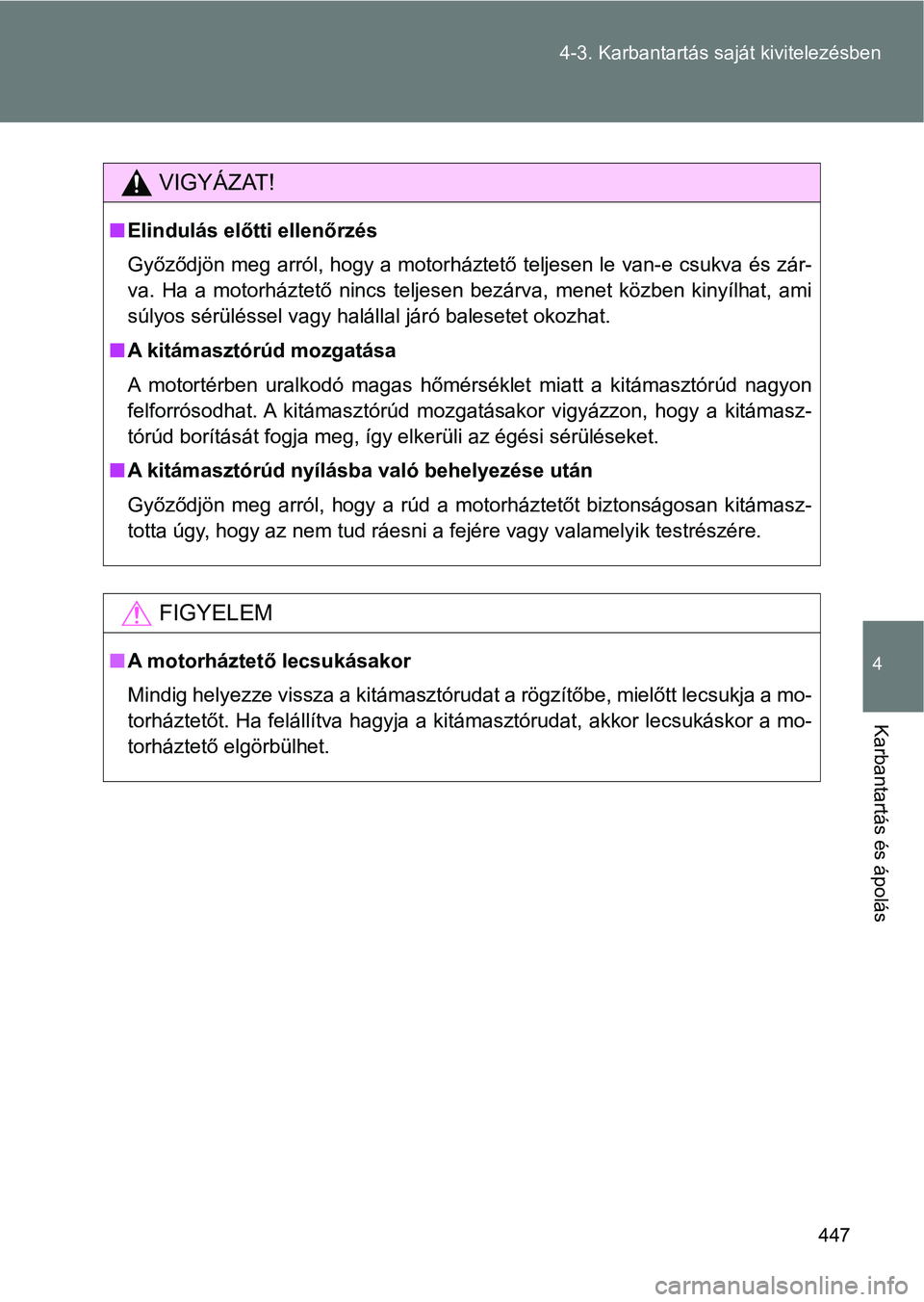

4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
nElindulás előtti ellenőrzés
Győződjön meg arról, hogy a motorháztető teljesen le van-e csuk va és zár-
va. Ha a motorháztető nincs teljesen bezárva, menet közben kinyílhat, ami
súlyos sérüléssel vagy halállal járó balesetet okozhat.
n A kitámasztórúd mozgatása
A motortérben uralkodó magas hőmérséklet miatt a kitámasztórúd nagyon
felforrósodhat. A kitámasztórúd mozgatásakor vigyázzon, hogy a kitámasz-
tórúd borítását fogja meg, így elkerüli az égési sérüléseket.
n A kitámasztórúd nyílásba való behelyezése után
Győződjön meg arról, hogy a rúd a motorháztetőt biztonságosan k itámasz-
totta úgy, hogy az nem tud ráesni a fejére vagy valamelyik test részére.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasztórudat a rögzítőbe, mielőtt l ecsukja a mo-
torháztetőt. Ha felállítva hagyja a kitámasztórudat, akkor lecs ukáskor a mo-
torháztető elgörbülhet.

448
4-3. Karbantartás saját kivitelezésben

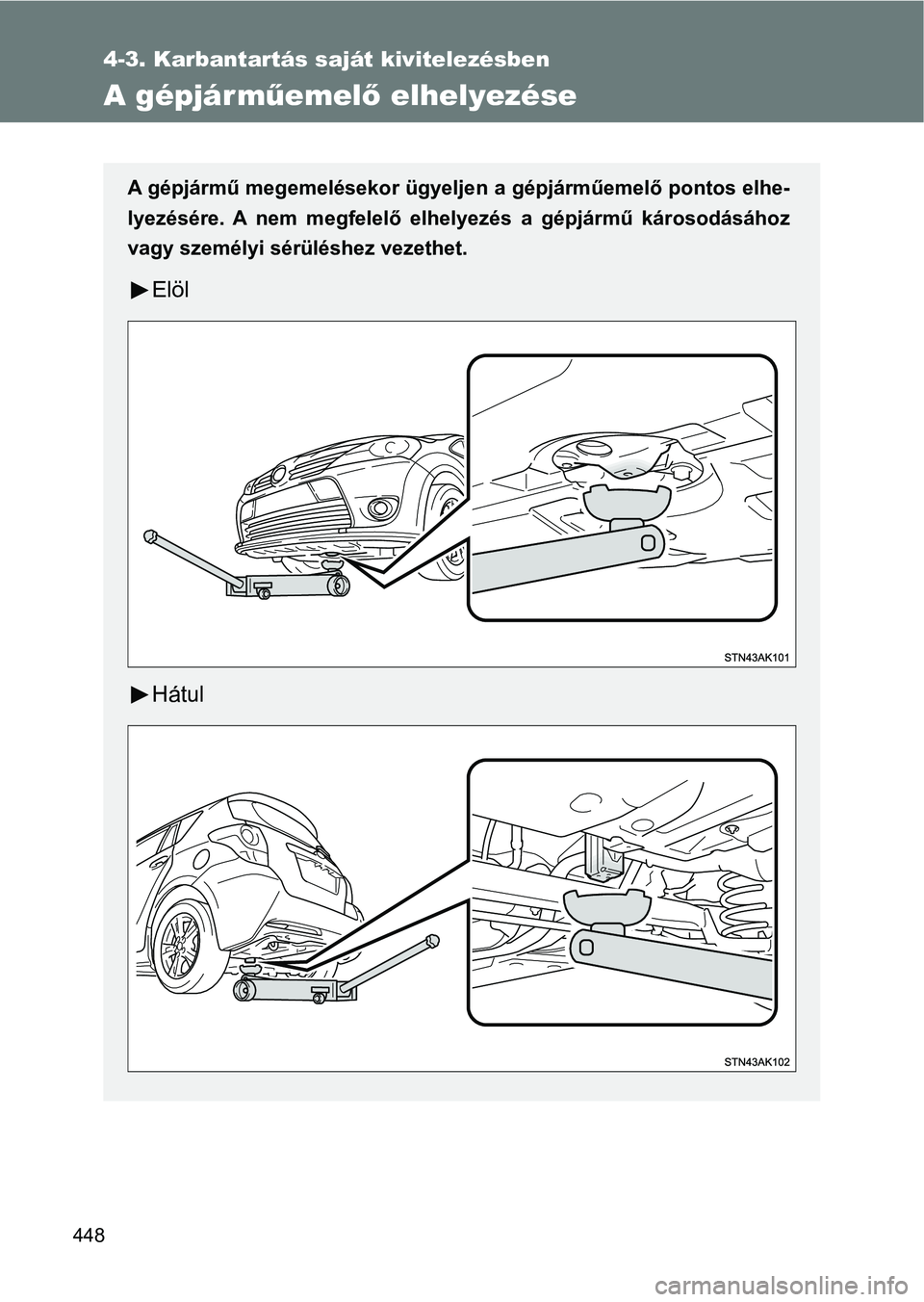

A gépjárműemelő elhelyezése
A gépjármű megemelésekor ügyelje n a gépjárműemelő pontos elhe-
lyezésére. A nem megfelelő elhelyezés a gépjármű károsodásához
vagy személyi sérüléshez vezethet.
Elöl
Hátul

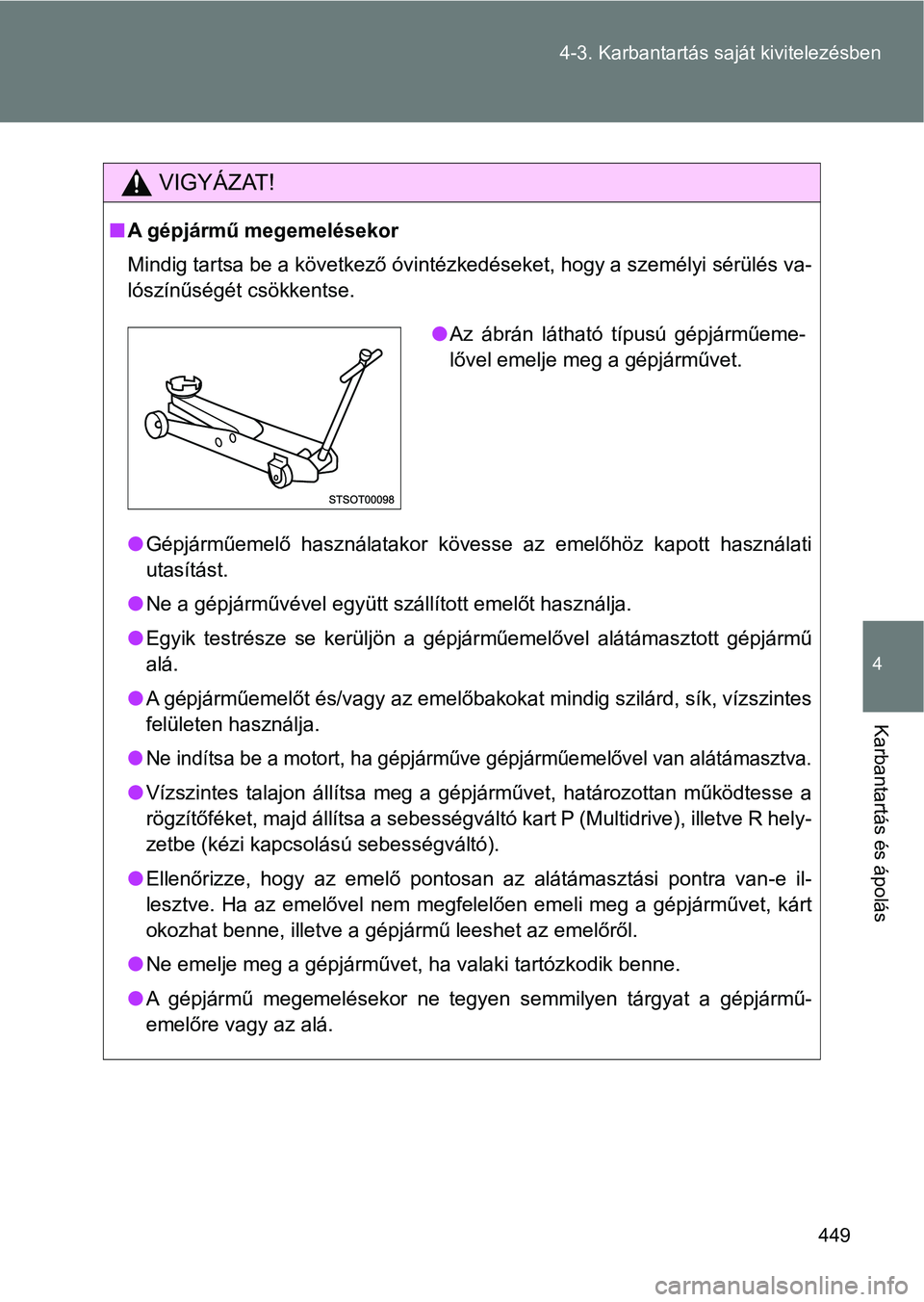

449
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
nA gépjármű megemelésekor
Mindig tartsa be a következő óvintézkedéseket, hogy a személyi sérülés va-
lószínűségét csökkentse.
l Gépjárműemelő használatakor kövesse az emelőhöz kapott használa ti
utasítást.
l Ne a gépjárművével együtt szállított emelőt használja.
l Egyik testrésze se kerüljön a gépjárműemelővel alátámasztott gé pjármű
alá.
l A gépjárműemelőt és/vagy az emelőbakokat mindig szilárd, sík, vízszintes
felületen használja.
lNe indítsa be a motort, ha gépjár műve gépjárműemelővel van alát ámasztva.
lVízszintes talajon állítsa meg a gépjárművet, határozottan műkö dtesse a
rögzítőféket, majd állítsa a sebességváltó kart P (Multidrive), illetve R hely-
zetbe (kézi kapcsolású sebességváltó).
l Ellenőrizze, hogy az emelő pontosan az alátámasztási pontra van -e il-
lesztve. Ha az emelővel nem megfelelően emeli meg a gépjárművet , kárt
okozhat benne, illetve a gépjármű leeshet az emelőről.
l Ne emelje meg a gépjárművet, ha valaki tartózkodik benne.
l A gépjármű megemelésekor ne tegyen semmilyen tárgyat a gépjármű -
emelőre vagy az alá.
l Az ábrán látható típusú gépjárműeme-
lővel emelje meg a gépjárművet.

450
4-3. Karbantartás saját kivitelezésben

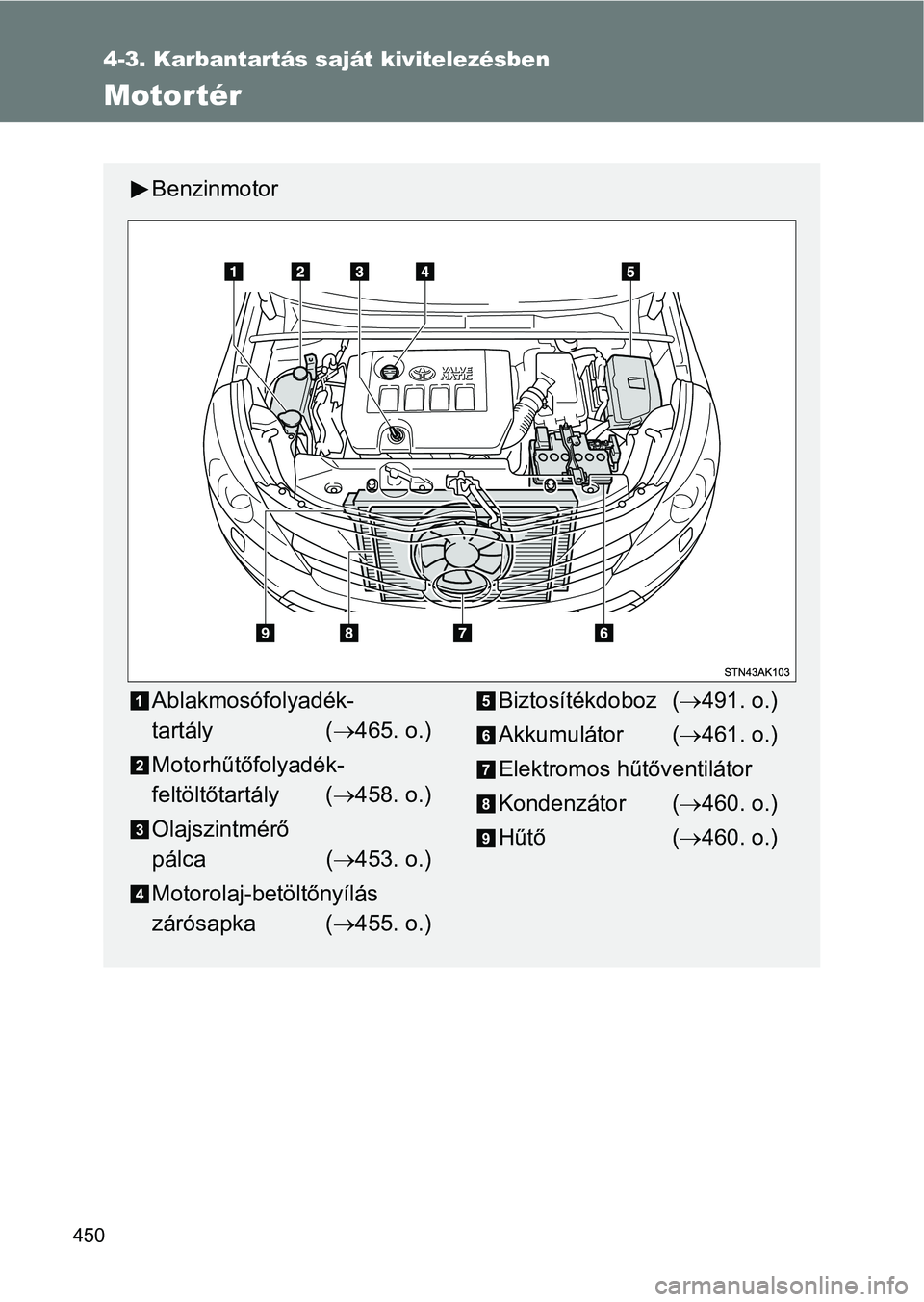

Motortér
Benzinmotor
Ablakmosófolyadék-
tartály (465. o.)
Motorhűtőfolyadék-
feltöltőtartály ( 458. o.)
Olajszintmérő
pálca ( 453. o.)
Motorolaj-betöltőnyílás
zárósapka ( 455. o.)Biztosítékdoboz (491. o.)
Akkumulátor ( 461. o.)
Elektromos hűtőventilátor
Kondenzátor ( 460. o.)
Hűtő ( 460. o.)
