TOYOTA VERSO 2017 Kezelési útmutató (in Hungarian)

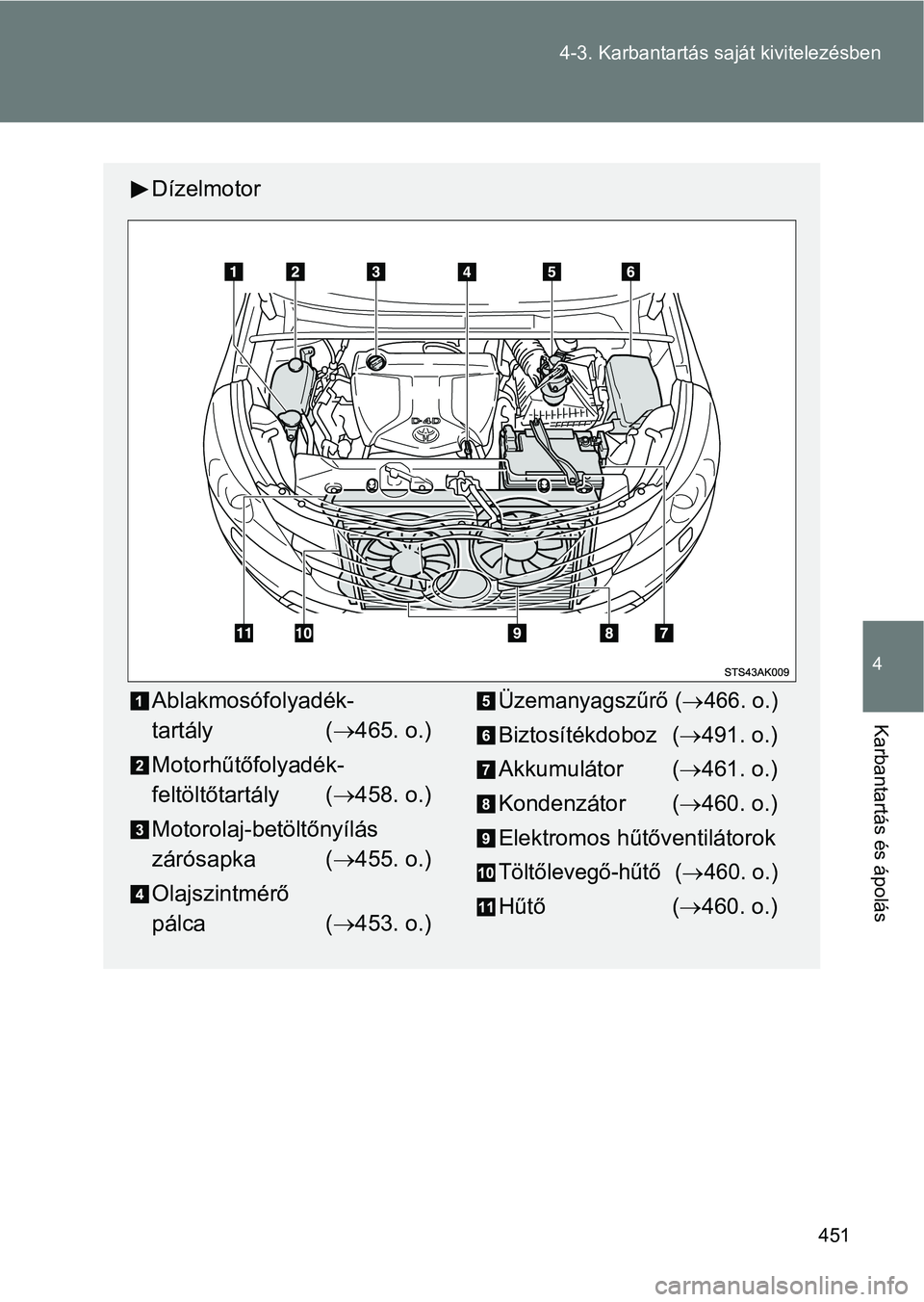

451
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Dízelmotor
Ablakmosófolyadék-
tartály (465. o.)
Motorhűtőfolyadék-
feltöltőtartály ( 458. o.)
Motorolaj-betöltőnyílás
zárósapka ( 455. o.)
Olajszintmérő
pálca ( 453. o.)Üzemanyagszűrő (466. o.)
Biztosítékdoboz ( 491. o.)
Akkumulátor ( 461. o.)
Kondenzátor ( 460. o.)
Elektromos hűtőventilátorok
Töltőlevegő-hűtő (460. o.)
Hűtő ( 460. o.)

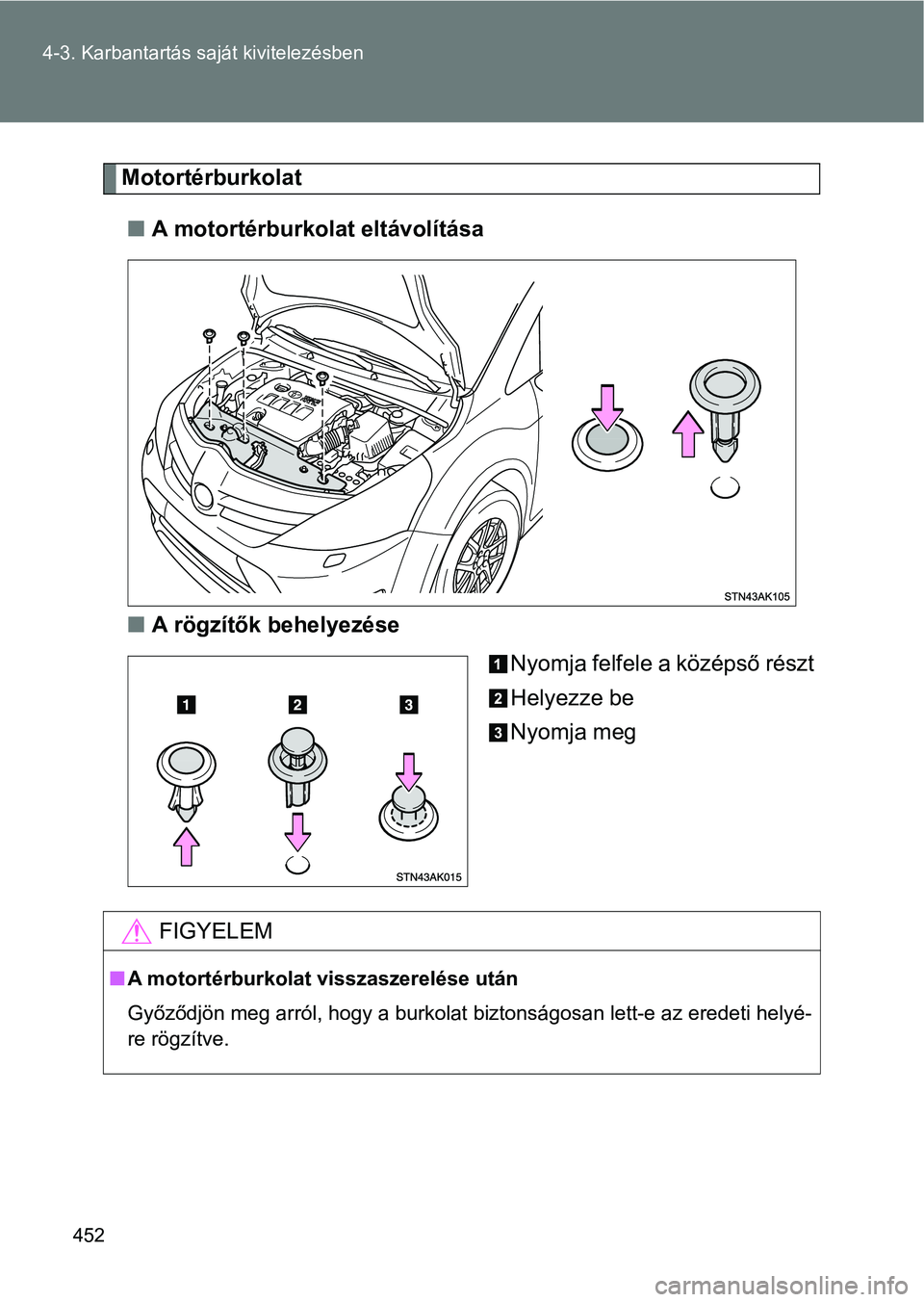

452
4-3. Karbantartás saját kivitelezésben
Motortérburkolat
n A motortérburkolat eltávolítása
n A rögzítők behelyezése
Nyomja felfele a középső részt
Helyezze be
Nyomja meg
FIGYELEM
nA motortérburkolat visszaszerelése után
Győződjön meg arról, hogy a burkolat biztonságosan lett-e az er edeti helyé-
re rögzítve.

453
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás

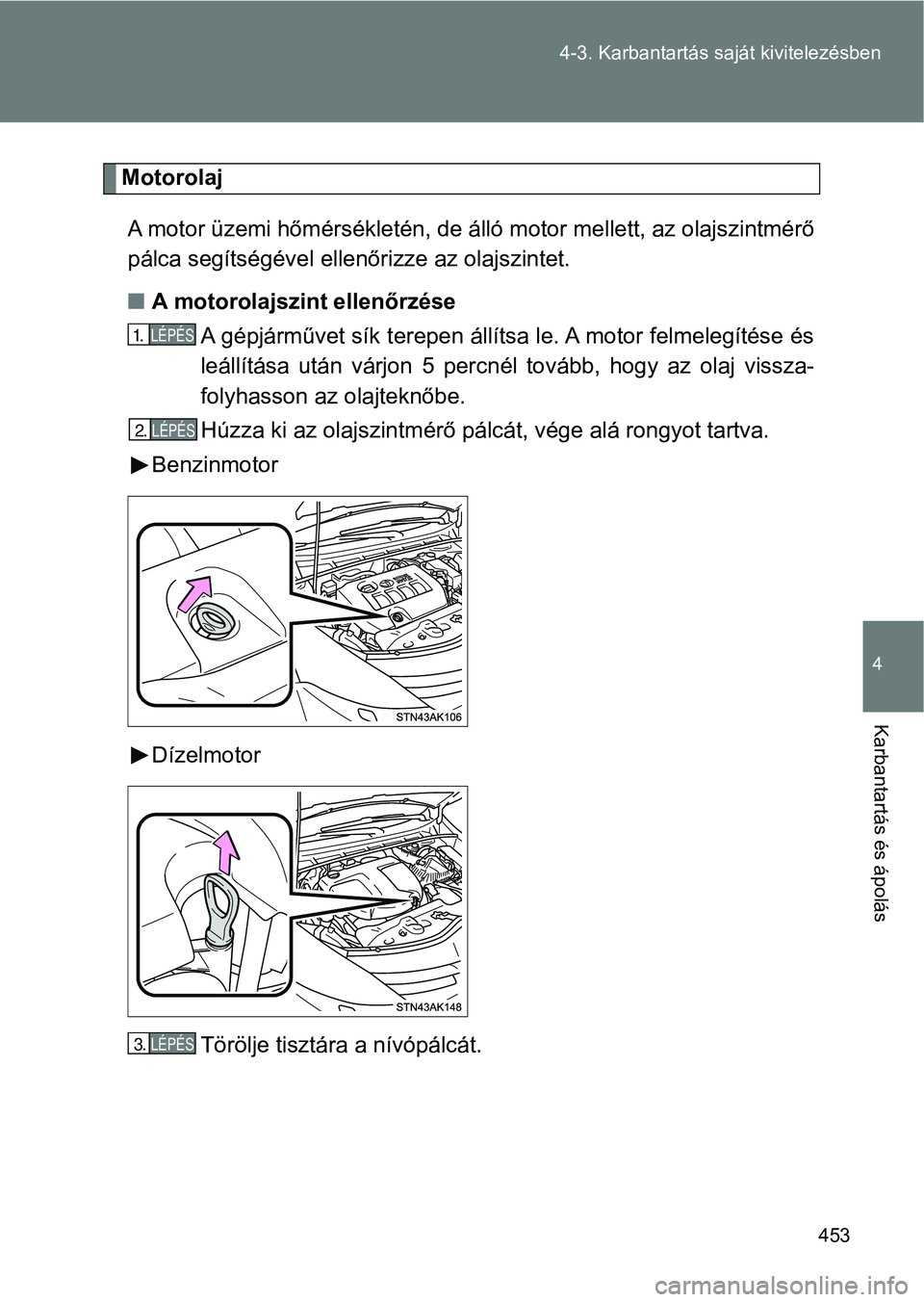

Motorolaj
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszin tmérő
pálca segítségével ellenőrizze az olajszintet.
n A motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és
leállítása után várjon 5 percn él tovább, hogy az olaj vissza-
folyhasson az olajteknőbe.
Húzza ki az olajszin tmérő pálcát, vége alá rongyot tartva.
Benzinmotor
Dízelmotor
Törölje tisztára a nívópálcát.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

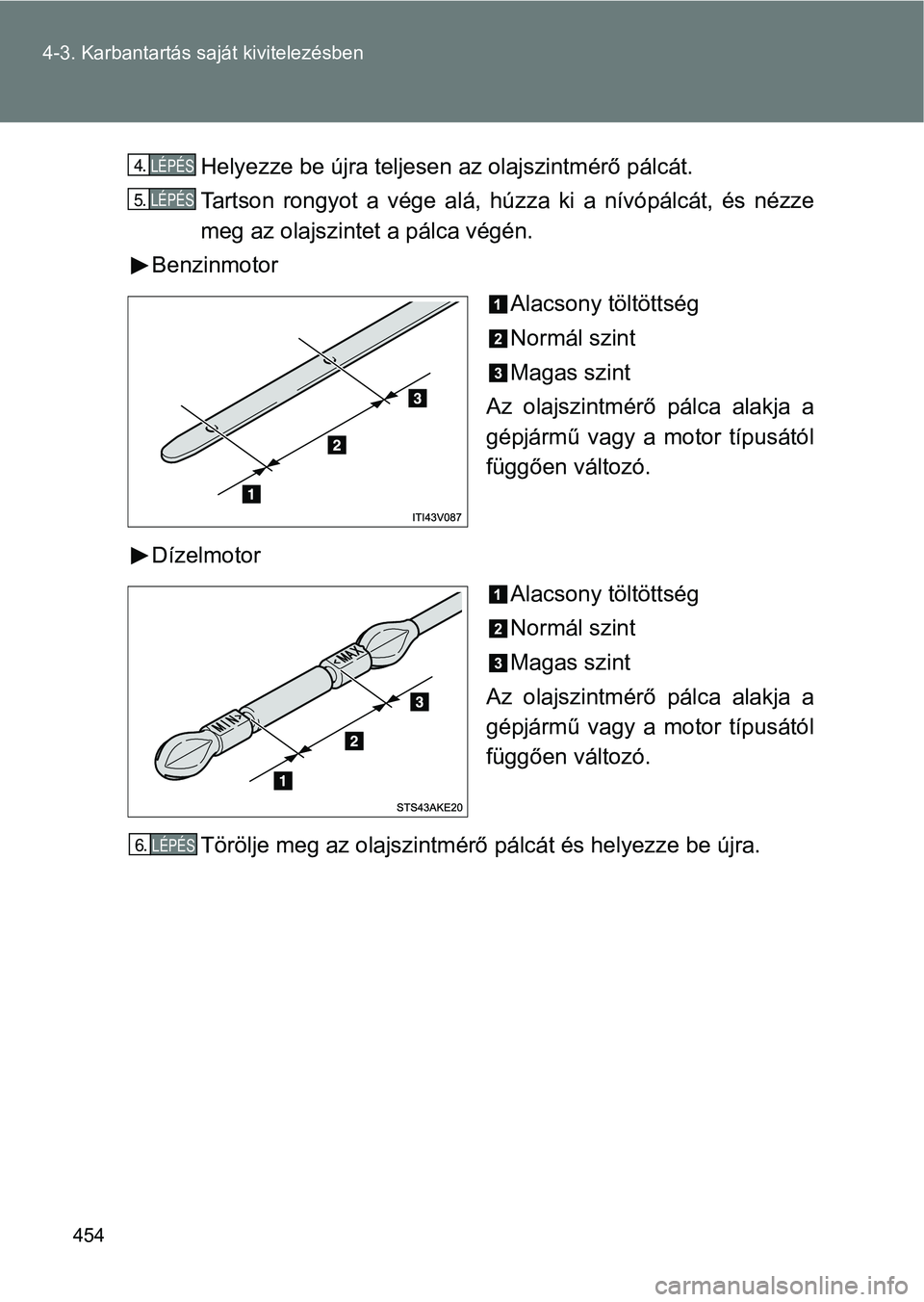

454
4-3. Karbantartás saját kivitelezésben
Helyezze be újra teljesen
az olajszintmérő pálcát.
Tartson rongyot a vége alá, hú zza ki a nívópálcát, és nézze
meg az olajszintet a pálca végén.
Benzinmotor
Alacsony töltöttség
Normál szint
Magas szint
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Dízelmotor Alacsony töltöttség
Normál szint
Magas szint
Az olajszintmérő pálca alakja a
gépjármű vagy a motor típusától
függően változó.
Törölje meg az olajszintmérő pálcát és helyezze be újra.LÉPÉS4.
LÉPÉS5.
LÉPÉS6.

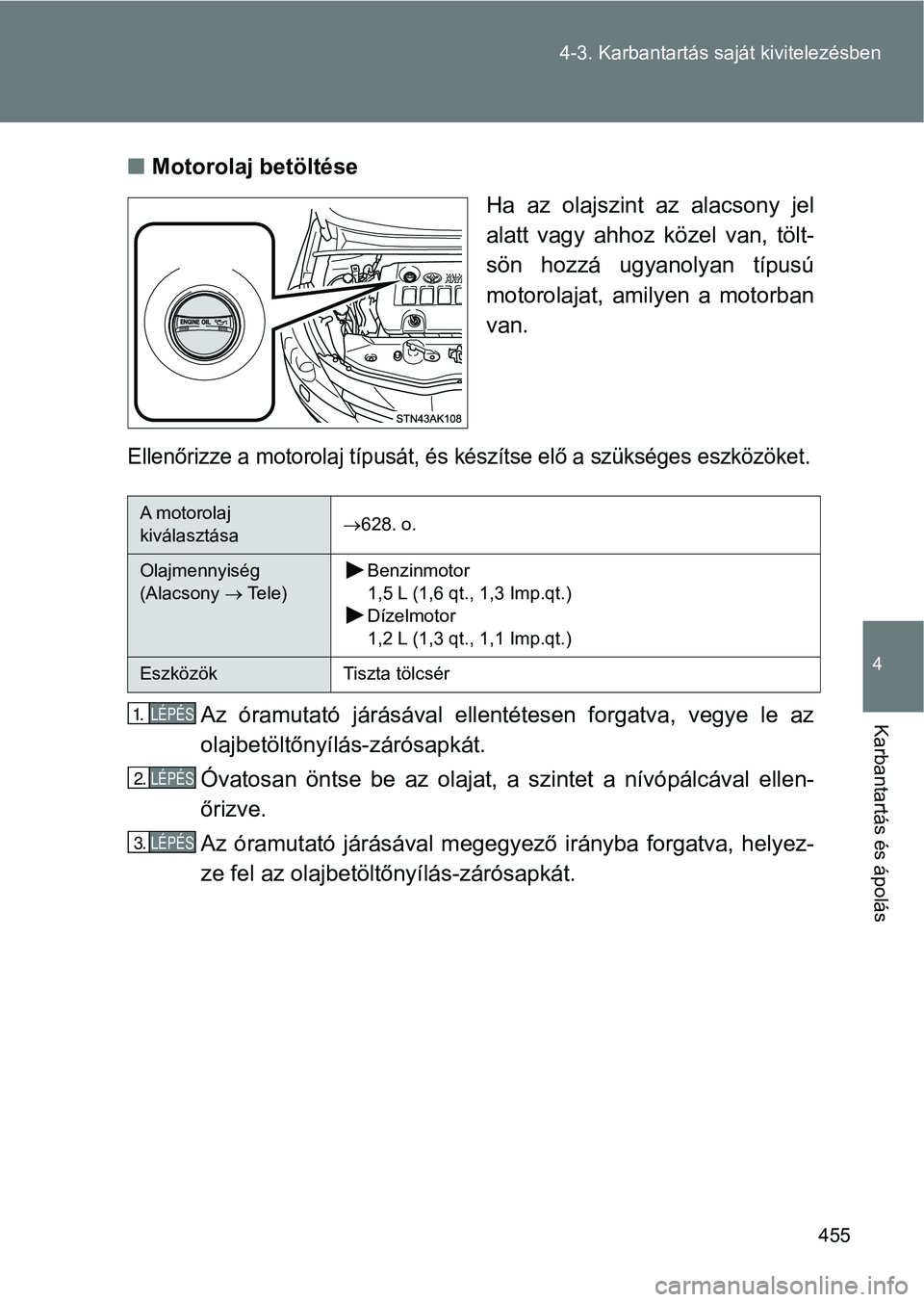

455
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
nMotorolaj betöltése
Ha az olajszint az alacsony jel
alatt vagy ahhoz közel van, tölt-
sön hozzá ugyanolyan típusú
motorolajat, amilyen a motorban
van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges es zközöket.
Az óramutató járásával ellentétesen forgatva, vegye le az
olajbetöltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellen-
őrizve.
Az óramutató járásával megegyező irányba forgatva, helyez-
ze fel az olajbetöltőnyílás-zárósapkát.
A motorolaj
kiválasztása 
628. o.
Olajmennyiség
(Alacsony  Tele) Benzinmotor
1,5 L (1,6 qt., 1,3 Imp.qt.)
Dízelmotor
1,2 L (1,3 qt., 1,1 Imp.qt.)
Eszközök
Tiszta tölcsér
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

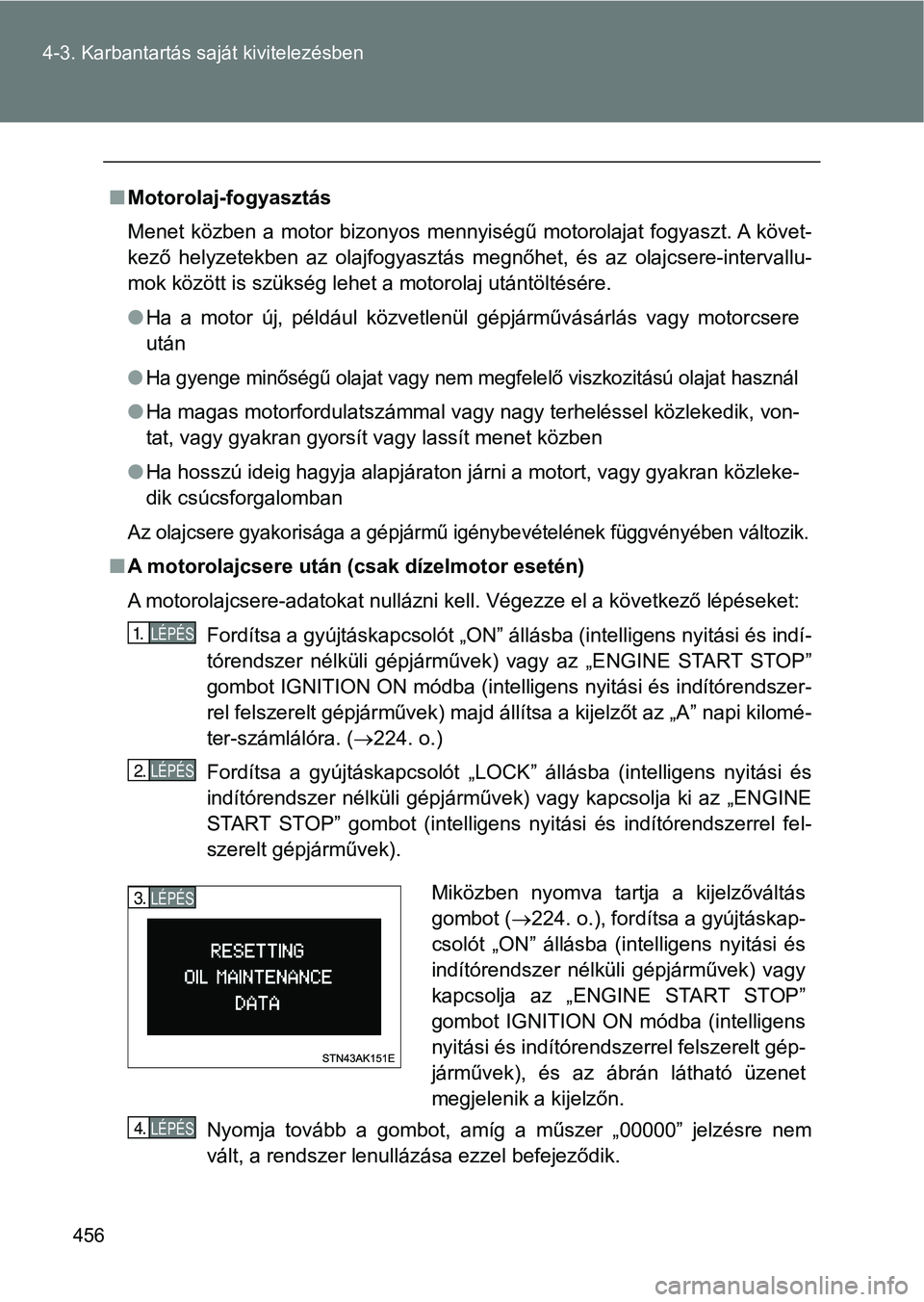

456
4-3. Karbantartás saját kivitelezésben
n
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A követ-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-i ntervallu-
mok között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere
után
lHa gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
lHa magas motorfordulatszámmal vagy nagy terheléssel közlekedik, von-
tat, vagy gyakran gyorsít vagy lassít menet közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közleke-
dik csúcsforgalomban
Az olajcsere gyakorisága a gépjármű igénybevételének függvényéb en változik.
nA motorolajcsere után (csak dízelmotor esetén)
A motorolajcsere-adatokat nullázni kell. Végezze el a következő lépéseket:
Fordítsa a gyújtáskapcsolót „ON” állásba (intelligens nyitási és indí-
tórendszer nélküli gépjárművek) vagy az „ENGINE START STOP”
gombot IGNITION ON módba (intelligens nyitási és indítórendszer -
rel felszerelt gépjárművek) majd állítsa a kijelzőt az „A” napi kilomé-
ter-számlálóra. ( 224. o.)
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek) vagy kapcsolja ki az „ENGIN E
START STOP” gombot (intelligens nyitási és indítórendszerrel fe l-
szerelt gépjárművek).
Nyomja tovább a gombot, amíg a műszer „00000” jelzésre nem
vált, a rendszer lenullázása ezzel befejeződik.
LÉPÉS1.
LÉPÉS2.
0LN|]EHQ Q\RPYD WDUWMD D NLMHO]
YiOWiV
JRPERW 224. o.), fordítsa a gyújtáskap-
csolót „ON” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek) vagy
kapcsolja az „ENGINE START STOP”
gombot IGNITION ON módba (intelligens
nyitási és indítórendszerrel felszerelt gép-
járművek), és az ábrán látható üzenet
megjelenik a kijelzőn.LÉPÉS3.
LÉPÉS4.

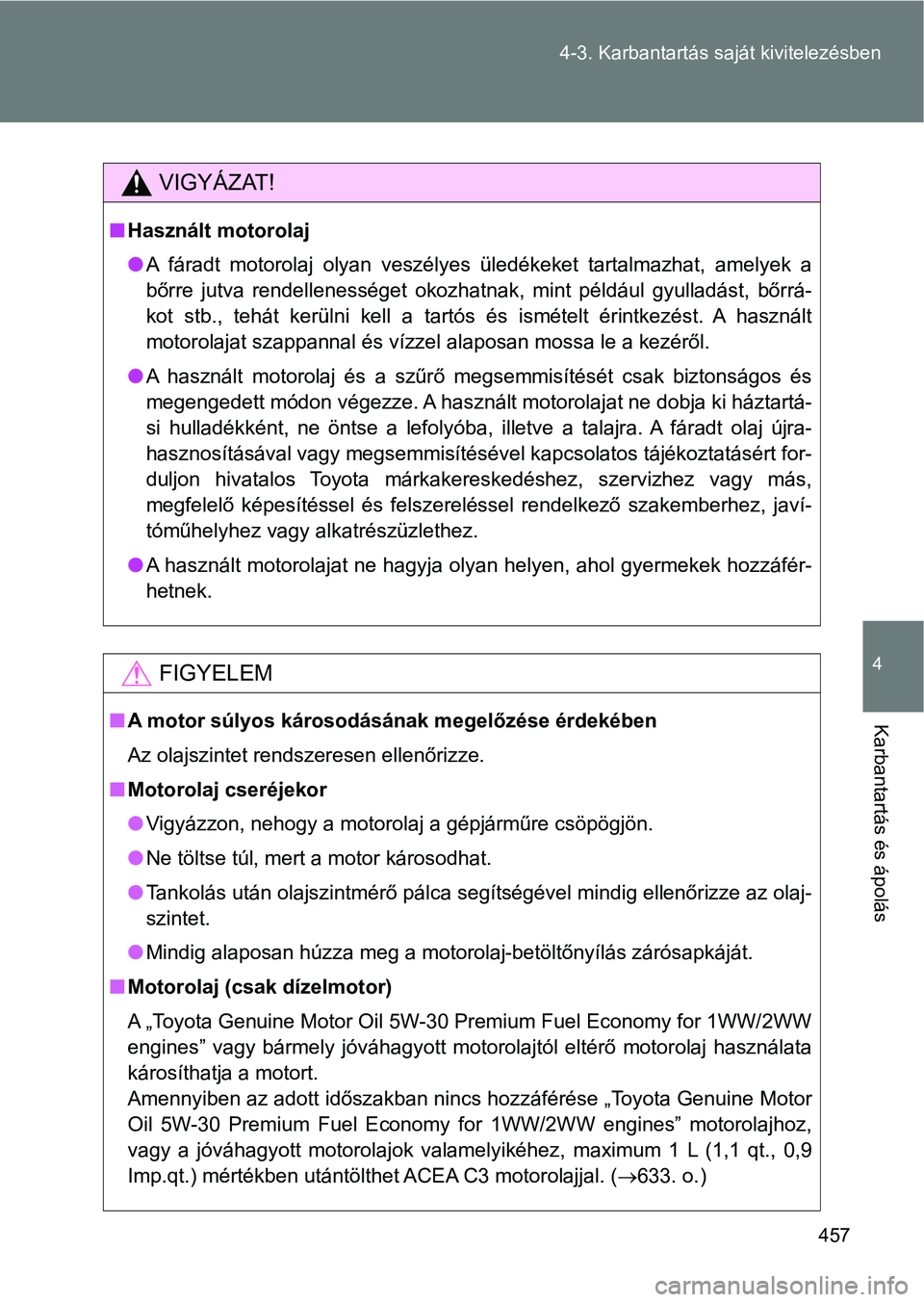

457
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, ame lyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladás t, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt
motorolajat szappannal és vízzel alaposan mossa le a kezéről.
l A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra. A fár adt olaj újra-
hasznosításával vagy megsemmisítésével kapcsolatos tájékoztatás ért for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más ,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez, javí-
tóműhelyhez vagy alkatrészüzlethez.
l A használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
n A motor súlyos károsodásának megelőzése érdekében
Az olajszintet rendszeresen ellenőrizze.
n Motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
l Ne töltse túl, mert a motor károsodhat.
l Tankolás után olajszintmérő pálca segítségével mindig ellenőriz ze az olaj-
szintet.
l Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkájá t.
n Motorolaj (csak dízelmotor)
A „Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/ 2WW
engines” vagy bármely jóváhagyott motorolajtól eltérő motorolaj használata
károsíthatja a motort.
Amennyiben az adott időszakban nincs hozzáférése „Toyota Genuin e Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines” motorolajho z,
vagy a jóváhagyott motorolajok valamelyikéhez, maximum 1 L (1,1 qt., 0,9
Imp.qt.) mértékben utántölthet ACEA C3 motorolajjal. ( 633. o.)

458
4-3. Karbantartás saját kivitelezésben

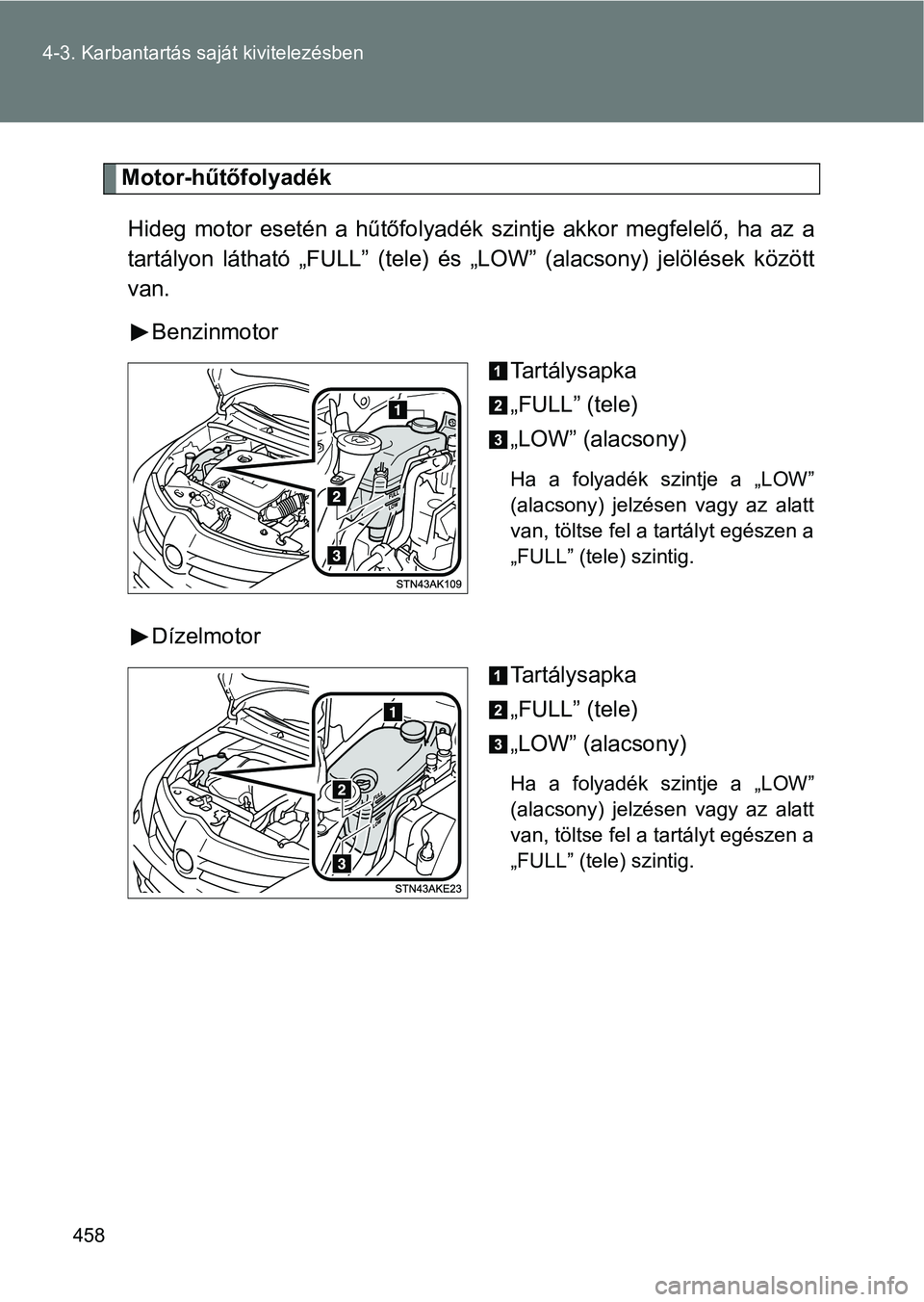

Motor-hűtőfolyadék
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha a z a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések k özött
van.
Benzinmotor Tartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.
DízelmotorTartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.

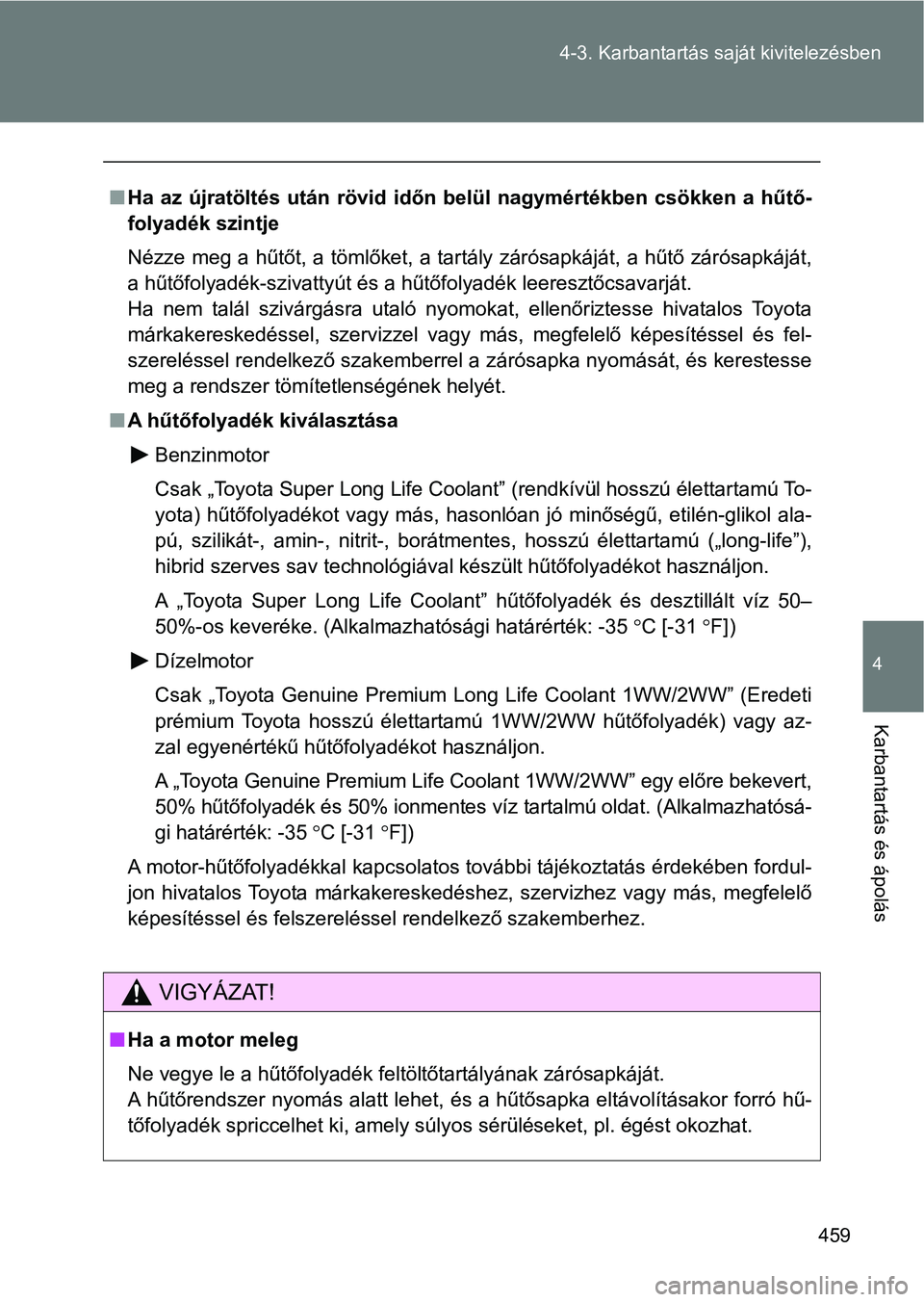

459
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
nHa az újratöltés után rövid időn belül nagymértékben csökken a hűtő-
folyadék szintje
Nézze meg a hűtőt, a tömlőket, a tartály zárósapkáját, a hűtő zárósapkáját,
a hűtőfolyadék-szivattyút és a hűtőfolyadék leeresztőcsavarját.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberrel a zárósapka nyomását, és kerestesse
meg a rendszer tömítetlenségének helyét.
n A hűtőfolyadék kiválasztása
Benzinmotor
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettar tamú To-
yota) hűtőfolyadékot vagy más, hasonlóan jó minőségű, etilén-gl ikol ala-
pú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”),
hibrid szerves sav technológiával készült hűtőfolyadékot haszná ljon.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–
50%-os keveréke. (Alkalmazhatósági határérték: -35 C [-31 F])
Dízelmotor
Csak „Toyota Genuine Premium Long Life Coolant 1WW/2WW” (Eredet i
prémium Toyota hosszú élettartamú 1WW/2WW hűtőfolyadék) vagy az -
zal egyenértékű hűtőfolyadékot használjon.
A „Toyota Genuine Premium Life Coolant 1WW/2WW” egy előre bekev ert,
50% hűtőfolyadék és 50% ionmentes víz tartalmú oldat. (Alkalmaz hatósá-
gi határérték: -35 C [-31 F])
A motor-hűtőfolyadékkal kapcsolatos további tájékoztatás érdeké ben fordul-
jon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, m egfelelő
képesítéssel és felszereléssel rendelkező szakemberhez.
VIGYÁZAT!
n Ha a motor meleg
Ne vegye le a hűtőfolyadék feltöltőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításak or forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.

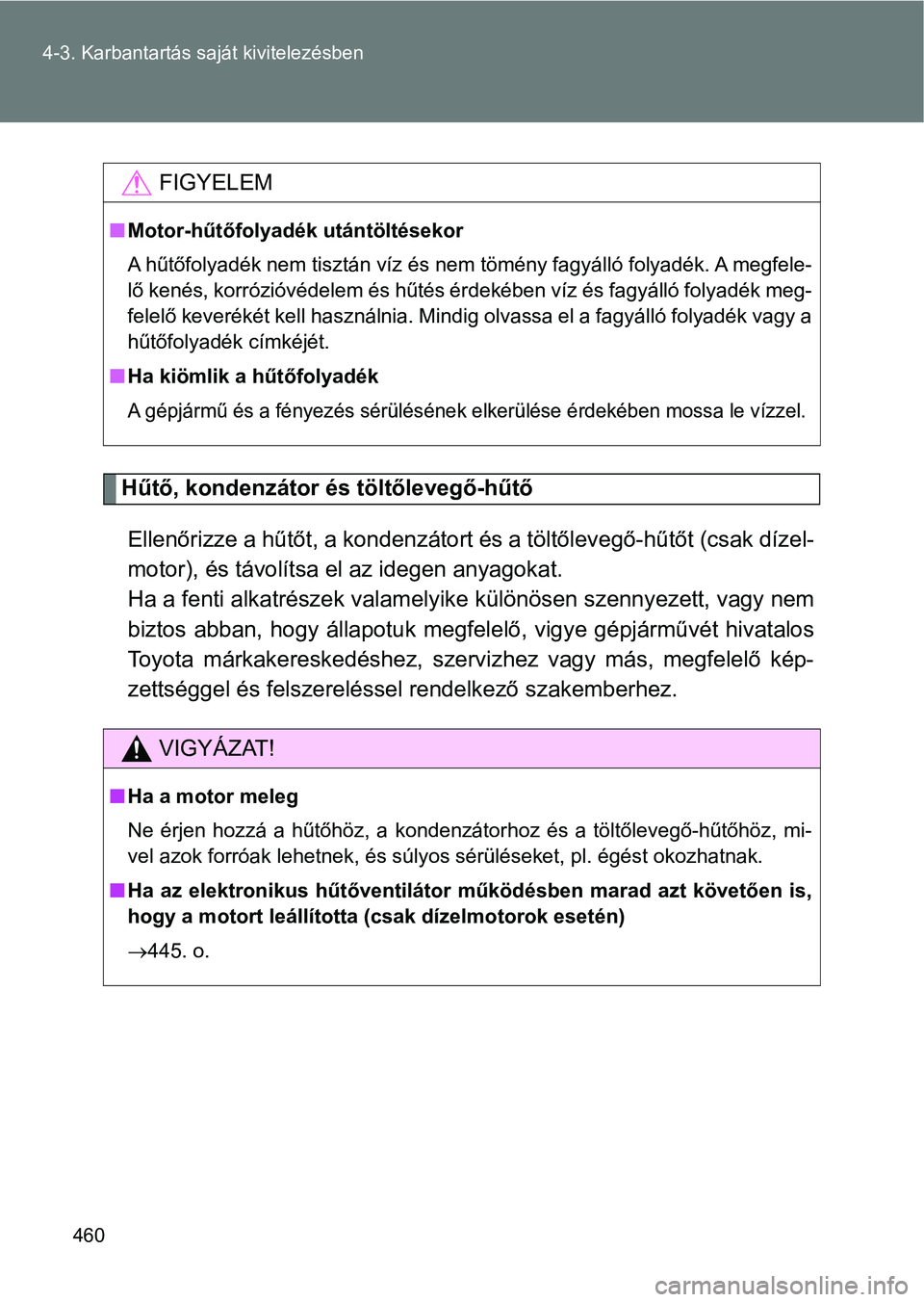

460
4-3. Karbantartás saját kivitelezésben
Hűtő, kondenzátor és töltőlevegő-hűtő
Ellenőrizze a hűtőt, a kondenzát ort és a töltőlevegő-hűtőt (csak dízel-
motor), és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamely ike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfel elő, vigye gépjárművét hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelelő kép-
zettséggel és felszereléssel rendelkező szakemberhez.
FIGYELEM
n Motor-hűtőfolyadék utántöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfele-
lő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló fo lyadék meg-
felelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
n Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülés ének elkerülése érdekében mossa le vízzel.
VIGYÁZAT!
nHa a motor meleg
Ne érjen hozzá a hűtőhöz, a kondenzátorhoz és a töltőlevegő-hűtőhöz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. égést okozhatnak.
n Ha az elektronikus hűtő ventilátor működésben marad azt követően is,
hogy a motort leállította (csak dízelmotorok esetén)
445. o.
