TOYOTA VERSO 2017 Omistajan Käsikirja (in Finnish)

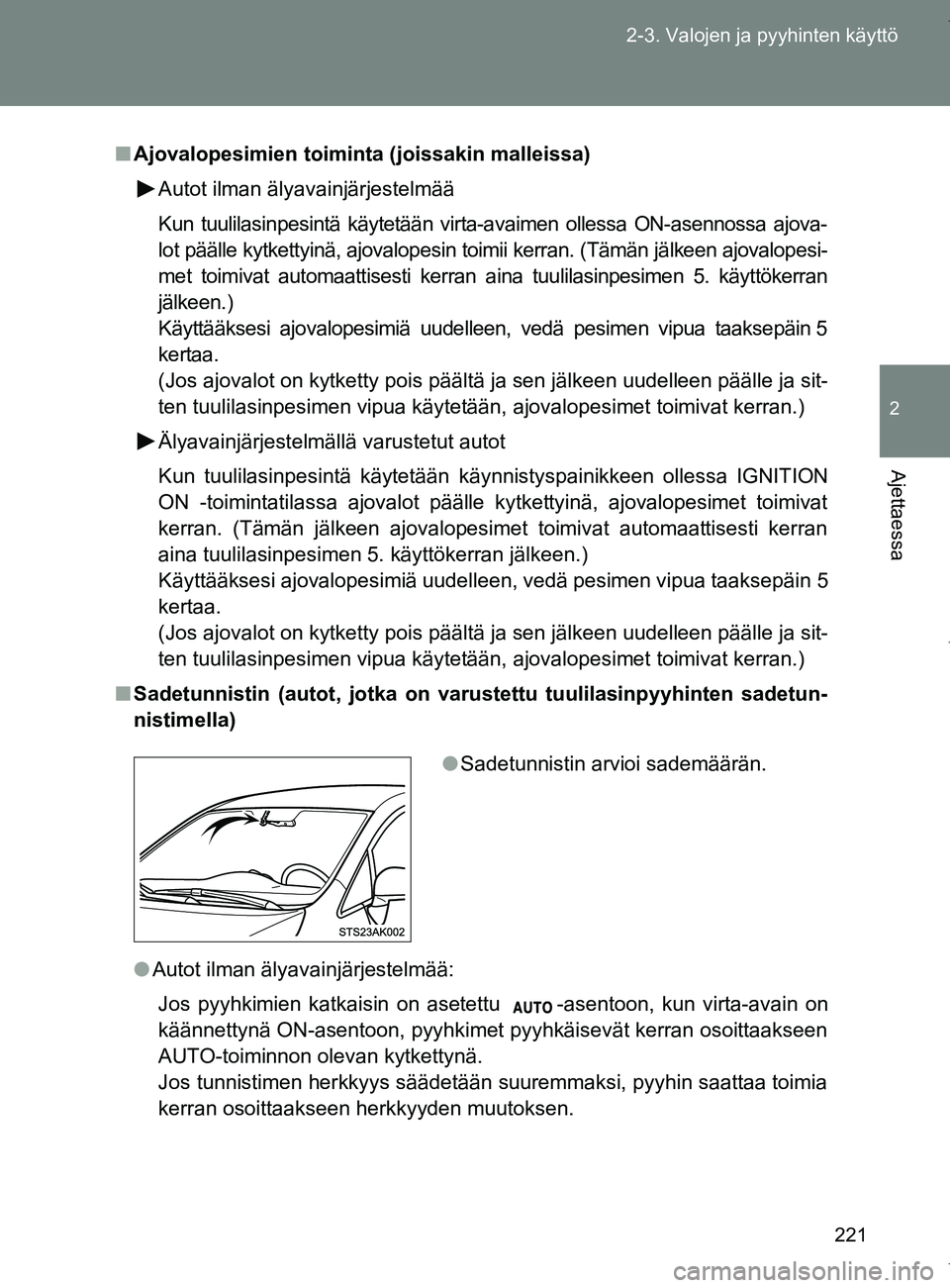

221
2-3. Valojen ja pyyhinten käyttö
2
Ajettaessa
OM64517FI
■
Ajovalopesimien toiminta (joissakin malleissa)
Autot ilman älyavainjärjestelmää
Kun tuulilasinpesintä käytetään virta-avaimen ollessa ON-asennossa ajova-
lot päälle kytkettyinä, ajovalopesin toimii kerran. (Tämän jälkeen ajovalopesi-
met toimivat automaattisesti kerran aina tuulilasinpesimen 5. käyttökerran
jälkeen.)
Käyttääksesi ajovalopesimiä uudelleen, vedä pesimen vipua taaksepäin 5
kertaa.
(Jos ajovalot on kytketty pois päältä ja sen jälkeen uudelleen päälle ja sit-
ten tuulilasinpesimen vipua käytetään, ajovalopesimet toimivat kerran.)
Älyavainjärjestelmällä varustetut autot
Kun tuulilasinpesintä käytetään käynnistyspainikkeen ollessa IGNITION
ON -toimintatilassa ajovalot päälle kytkettyinä, ajovalopesimet toimivat
kerran. (Tämän jälkeen ajovalopesimet toimivat automaattisesti kerran
aina tuulilasinpesimen 5. käyttökerran jälkeen.)
Käyttääksesi ajovalopesimiä uudelleen, vedä pesimen vipua taaksepäin 5
kertaa.
(Jos ajovalot on kytketty pois päältä ja sen jälkeen uudelleen päälle ja sit-
ten tuulilasinpesimen vipua käytetään, ajovalopesimet toimivat kerran.)
■ Sadetunnistin (autot, jotka on varustettu tuulilasinpyyhinten sadetun-
nistimella)
● Autot ilman älyavainjärjestelmää:
Jos pyyhkimien katkaisin on asetettu -asentoon, kun virta-avain on
käännettynä ON-asentoon, pyyhkimet pyyhkäisevät kerran osoittaakseen
AUTO-toiminnon olevan kytkettynä.
Jos tunnistimen herkkyys säädetään suuremmaksi, pyyhin saattaa toimia
kerran osoittaakseen herkkyyden muutoksen.
●Sadetunnistin arvioi sademäärän.
OM64517FI.book Page 221 Monday, January 2, 2017 6:19 PM

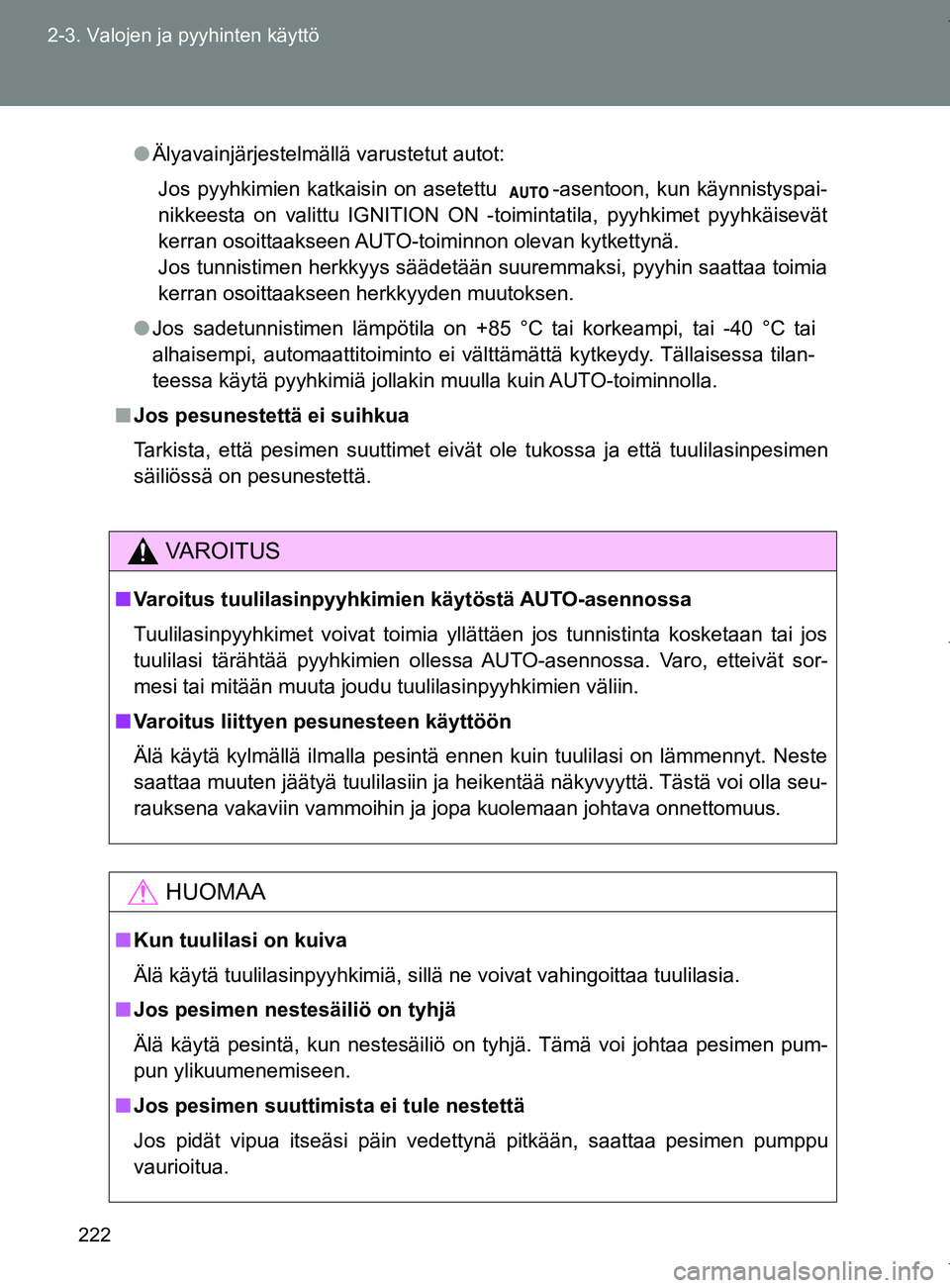

222
2-3. Valojen ja pyyhinten käyttö
OM64517FI
●
Älyavainjärjestelmällä varustetut autot:
Jos pyyhkimien katkaisin on asetettu -asentoon, kun käynnistyspai-
nikkeesta on valittu IGNITION ON -toimintatila, pyyhkimet pyyhkäisevät
kerran osoittaakseen AUTO-toiminnon olevan kytkettynä.
Jos tunnistimen herkkyys säädetään suuremmaksi, pyyhin saattaa toimia
kerran osoittaakseen herkkyyden muutoksen.
● Jos sadetunnistimen lämpötila on +85 °C tai korkeampi, tai -40 °C tai
alhaisempi, automaattitoiminto ei välttämättä kytkeydy. Tällaisessa tilan-
teessa käytä pyyhkimiä jollakin muulla kuin AUTO-toiminnolla.
■ Jos pesunestettä ei suihkua
Tarkista, että pesimen suuttimet eivät ole tukossa ja että tuulilasinpesimen
säiliössä on pesunestettä.
VAROITUS
■Varoitus tuulilasinpyyhki mien käytöstä AUTO-asennossa
Tuulilasinpyyhkimet voivat toimia yllättäen jos tunnistinta kosketaan tai jos
tuulilasi tärähtää pyyhkimien ollessa AUTO-asennossa. Varo, etteivät sor-
mesi tai mitään muuta joudu tuulilasinpyyhkimien väliin.
■ Varoitus liittyen pesunesteen käyttöön
Älä käytä kylmällä ilmalla pesintä ennen kuin tuulilasi on lämmennyt. Neste
saattaa muuten jäätyä tuulilasiin ja heikentää näkyvyyttä. Tästä voi olla seu-
rauksena vakaviin vammoihin ja jopa kuolemaan johtava onnettomuus.
HUOMAA
■Kun tuulilasi on kuiva
Älä käytä tuulilasinpyyhkimiä, sillä ne voivat vahingoittaa tuulilasia.
■ Jos pesimen nestesäiliö on tyhjä
Älä käytä pesintä, kun nestesäiliö on tyhjä. Tämä voi johtaa pesimen pum-
pun ylikuumenemiseen.
■ Jos pesimen suuttimista ei tule nestettä
Jos pidät vipua itseäsi päin vedettynä pitkään, saattaa p\
esimen pumppu
vaurioitua.
OM64517FI.book Page 222 Monday, January 2, 2017 6:19 PM

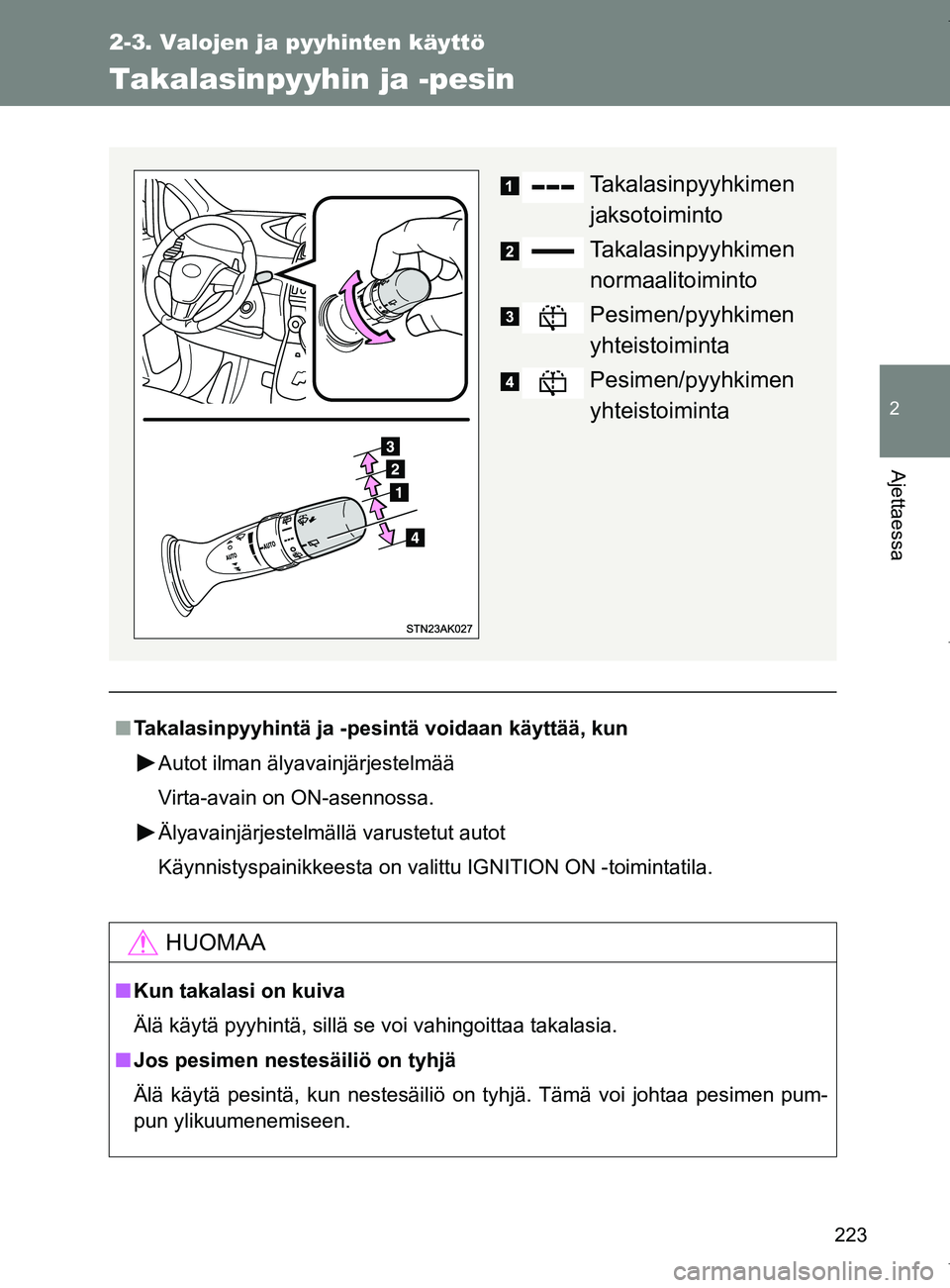

223
2-3. Valojen ja pyyhinten käyttö
2
Ajettaessa
OM64517FI
Takalasinpyyhin ja -pesin
■Takalasinpyyhintä ja -pesintä voidaan käyttää, kun
Autot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittu IGNITION ON -toimintatila.
HUOMAA
■Kun takalasi on kuiva
Älä käytä pyyhintä, sillä se voi vahingoittaa takalasia.
■ Jos pesimen nestesäiliö on tyhjä
Älä käytä pesintä, kun nestesäiliö on tyhjä. Tämä voi johtaa pesimen pum-
pun ylikuumenemiseen.
Takalasinpyyhkimen
jaksotoiminto
Takalasinpyyhkimen
normaalitoiminto
Pesimen/pyyhkimen
yhteistoiminta
Pesimen/pyyhkimen
yhteistoiminta
OM64517FI.book Page 223 Monday, January 2, 2017 6:19 PM

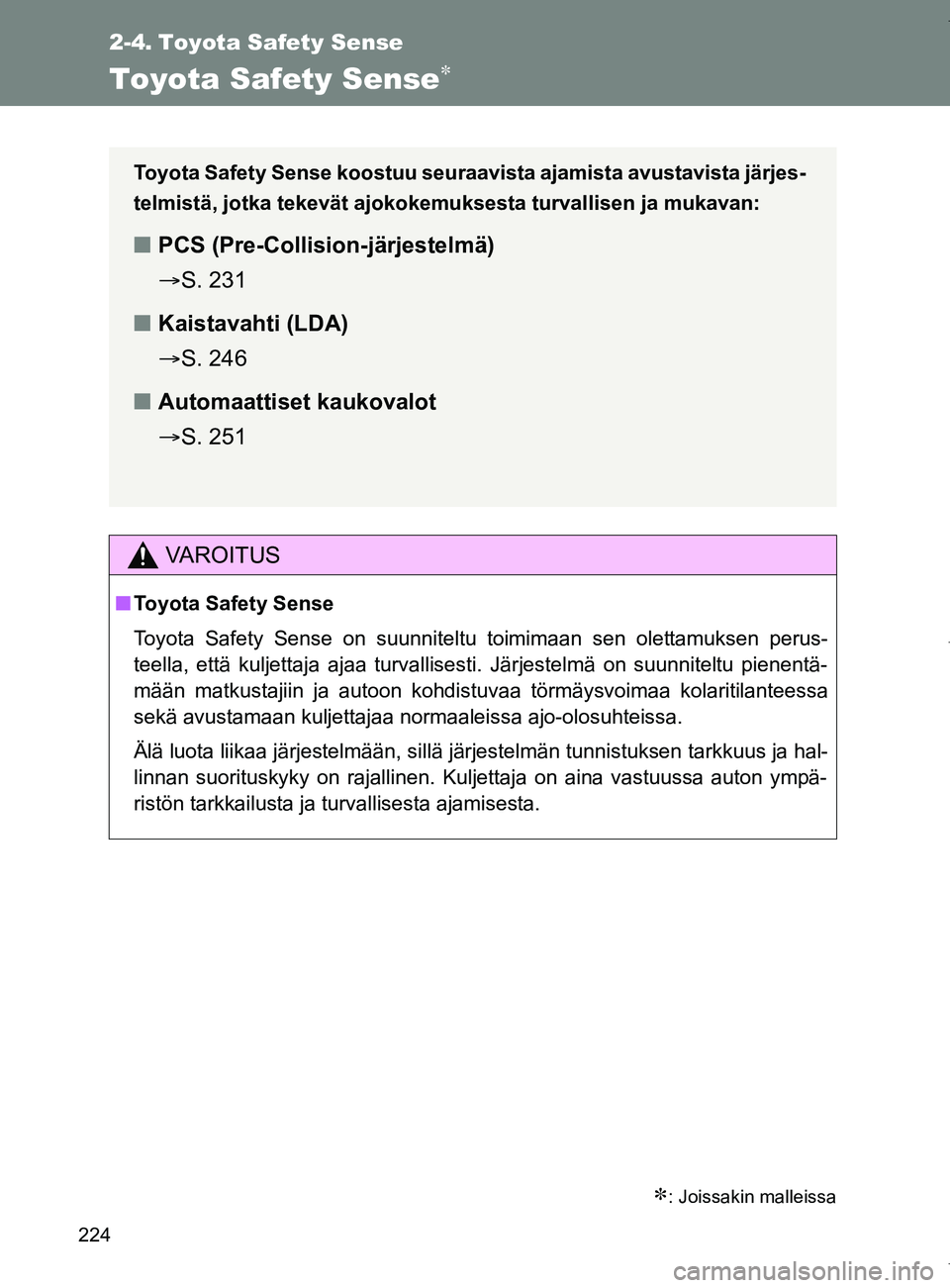

224
OM64517FI
2-4. Toyota Safety Sense
Toyota Safety Sense
: Joissakin malleissa
VAROITUS
■Toyota Safety Sense
Toyota Safety Sense on suunniteltu toimimaan sen olettamuksen perus-
teella, että kuljettaja ajaa turvallisesti. Järjestelmä on suunniteltu pienentä-
mään matkustajiin ja autoon kohdistuvaa törmäysvoimaa kolaritilanteessa
sekä avustamaan kuljettajaa normaaleissa ajo-olosuhteissa.
Älä luota liikaa järjestelmään, sillä järjestelmän tunnistuksen tarkkuus ja hal-
linnan suorituskyky on rajallinen. Kuljettaja on aina vastuussa auton ympä-
ristön tarkkailusta ja turvallisesta ajamisesta.
Toyota Safety Sense koostuu seuraavi sta ajamista avustavista järjes-
telmistä, jotka tekevät ajokokemuksesta turvallisen ja mukavan:
■ PCS (Pre-Collision-järjestelmä)
S. 231
■ Kaistavahti (LDA)
S. 246
■ Automaattiset kaukovalot
S. 251
OM64517FI.book Page 224 Monday, January 2, 2017 6:19 PM

225
2-4. Toyota Safety Sense
2
Ajettaessa
OM64517FI

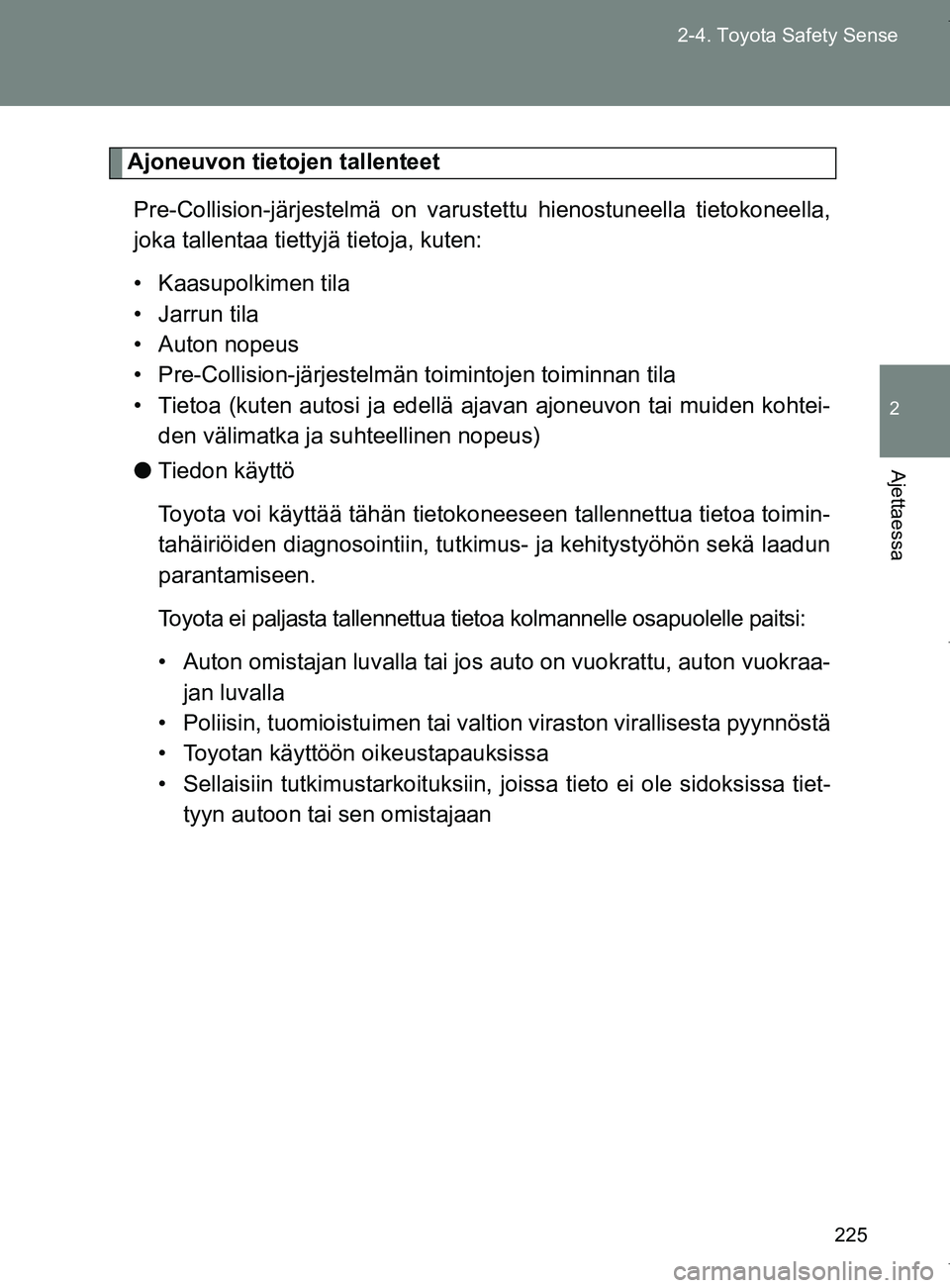

Ajoneuvon tietojen tallenteet
Pre-Collision-järjestelmä on varust ettu hienostuneella tietokoneella,
joka tallentaa tiettyjä tietoja, kuten:
• Kaasupolkimen tila
• Jarrun tila
• Auton nopeus
• Pre-Collision-järjestelmän toimintojen toiminnan tila
• Tietoa (kuten autosi ja edellä ajavan ajoneuvon tai muiden kohtei-
den välimatka ja suhteellinen nopeus)
● Tiedon käyttö
Toyota voi käyttää tähän tietokoneeseen tallennettua tietoa toimin-
tahäiriöiden diagnosointiin, tutkimus- ja kehitystyöhön sekä laadun
parantamiseen.
Toyota ei paljasta tallennettua tietoa kolmannelle osapuolelle paitsi:
• Auton omistajan luvalla tai jos auto on vuokrattu, auton vuokraa-
jan luvalla
• Poliisin, tuomioistuimen tai valtion viraston virallisesta pyynnöstä
• Toyotan käyttöön oi keustapauksissa
• Sellaisiin tutkimustark oituksiin, joissa tieto ei ole sidoksissa tiet-
tyyn autoon tai sen omistajaan
OM64517FI.book Page 225 Monday, January 2, 2017 6:19 PM

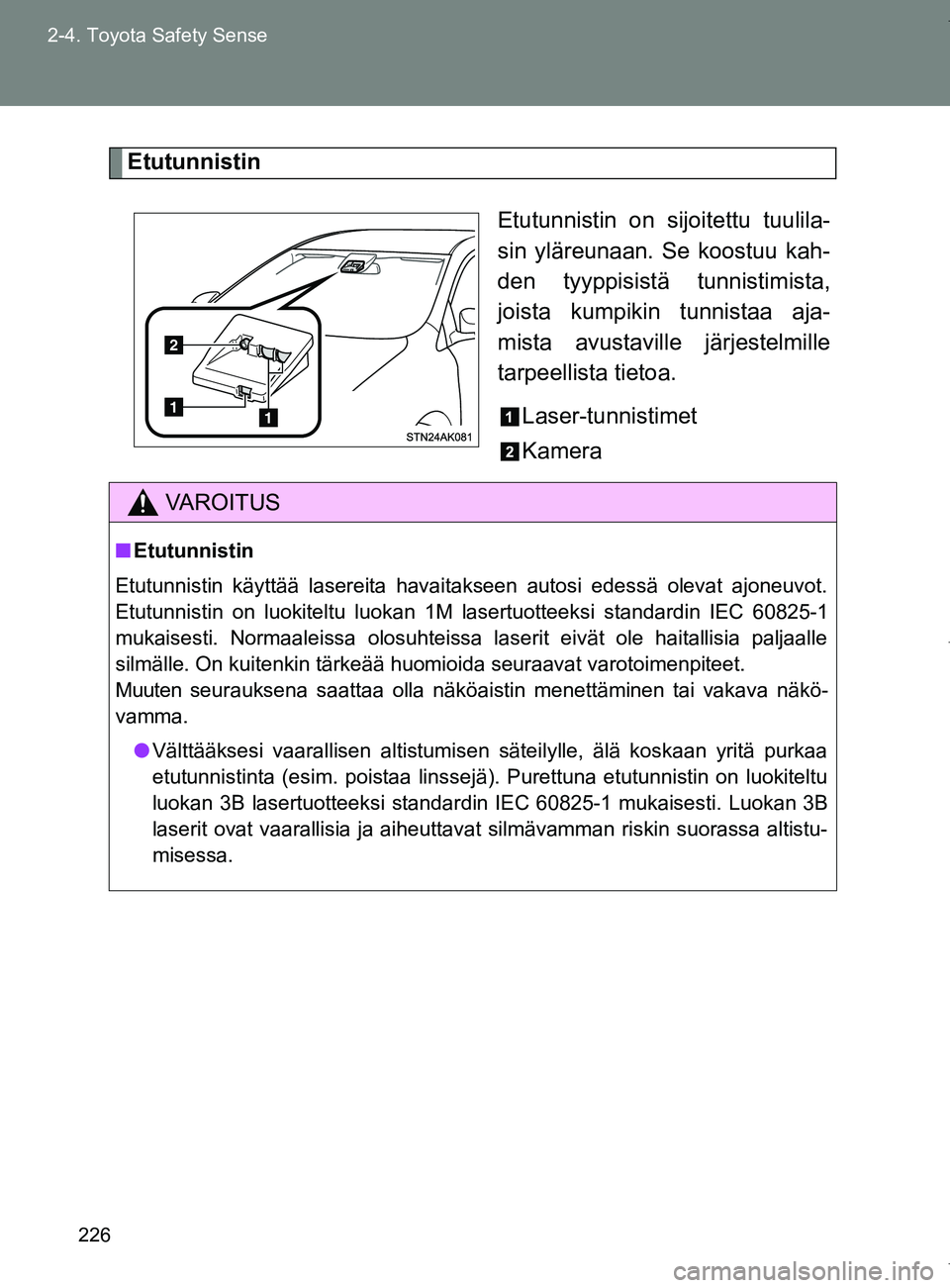

226
2-4. Toyota Safety Sense
OM64517FI
Etutunnistin
Etutunnistin on sijoitettu tuulila-
sin yläreunaan. Se koostuu kah-
den tyyppisistä tunnistimista,
joista kumpikin tunnistaa aja-
mista avustaville järjestelmille
tarpeellista tietoa.Laser-tunnistimet
Kamera
2
VAROITUS
■Etutunnistin
Etutunnistin käyttää lasereita havaitakseen autosi edessä ol\
evat ajoneuvot.
Etutunnistin on luokiteltu luokan 1M lasertuotteeksi standardin IEC 60825-1
mukaisesti. Normaaleissa olosuhteissa laserit eivät ole haitallisia paljaalle
silmälle. On kuitenkin tärkeää huomioida seuraavat varotoimenpiteet.
Muuten seurauksena saattaa olla näköaistin menettäminen tai vakava näkö-
vamma. ● Välttääksesi vaarallisen altistumisen säteilylle, älä koskaan yritä purkaa
etutunnistinta (esim. poistaa linssejä). Purettuna etutunnistin on luokiteltu
luokan 3B lasertuotteeksi standardin IEC 60825-1 mukaisesti. Luokan 3B
laserit ovat vaarallisia ja aiheuttavat silmävamman riskin suorassa altistu-
misessa.
OM64517FI.book Page 226 Monday, January 2, 2017 6:19 PM

227
2-4. Toyota Safety Sense
2
Ajettaessa
OM64517FI
VAROITUS
●
Älä yritä katsoa etutunnistimen sisään suurennuslasilla, \
mikroskoopilla tai
muulla optisella laitteella alle 100 mm etäisyydeltä.
Laserluokituksen tarra
Lasertietotarra
Lasersäteilytieto Suurin keskimääräinen teho: 45 mW
Pulssin kesto: 33 ns
Aallonpituus: 905 nm
Divergenssi (hajautuminen) (horisontaalinen  vertikaalinen): 28°  12°
OM64517FI.book Page 227 Monday, January 2, 2017 6:19 PM

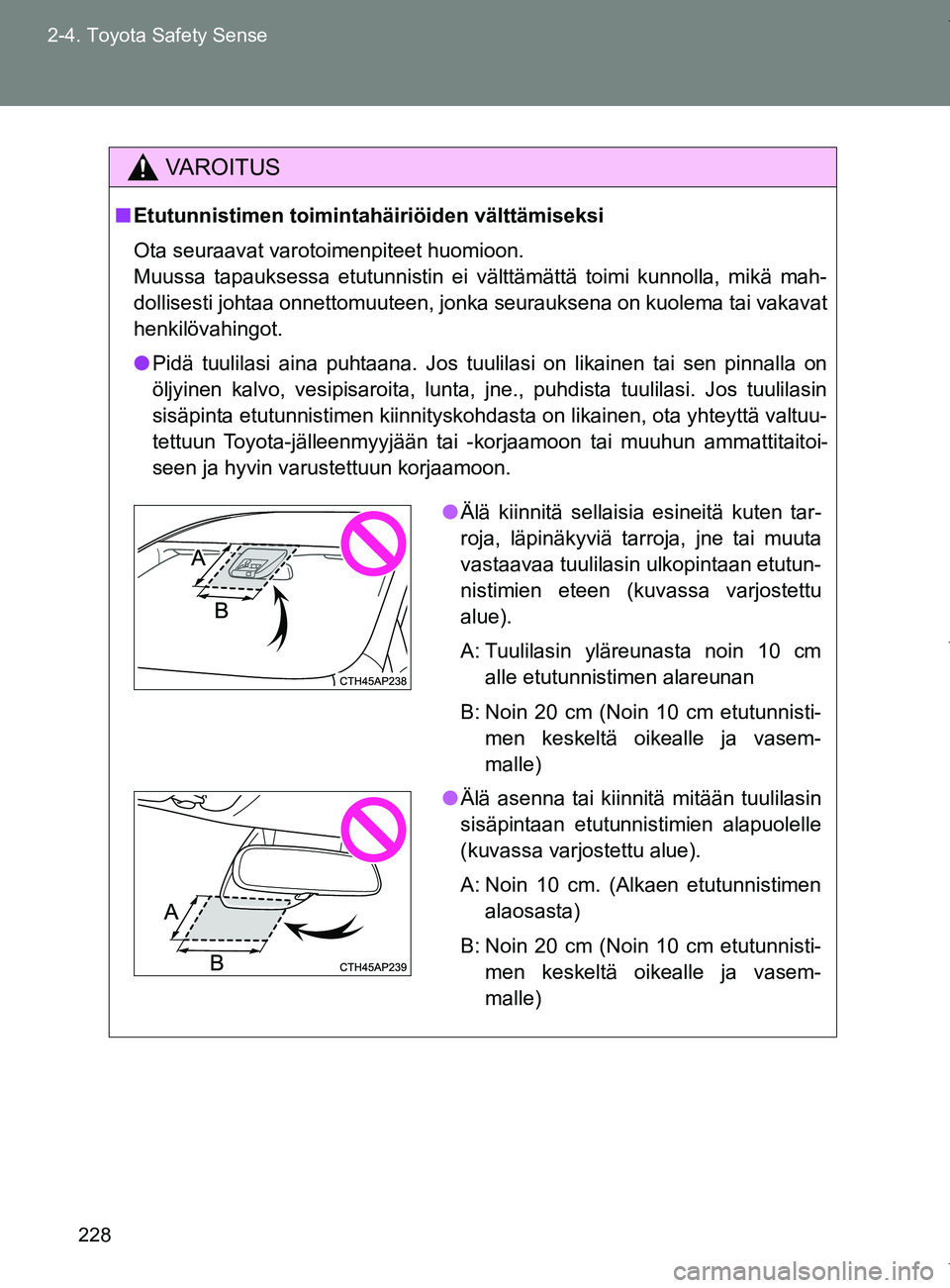

228
2-4. Toyota Safety Sense
OM64517FI
VAROITUS
■
Etutunnistimen toimintahäiriöiden välttämiseksi
Ota seuraavat varotoimenpiteet huomioon.
Muussa tapauksessa etutunnistin ei välttämättä toimi kunnoll\
a, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vakavat
henkilövahingot.
● Pidä tuulilasi aina puhtaana. Jos tuulilasi on likainen tai sen pinnalla on
öljyinen kalvo, vesipisaroita, lunta, jne., puhdista tuulilasi. Jos tuulilasin
sisäpinta etutunnistimen kiinnityskohdasta on likainen, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
●Älä kiinnitä sellaisia esineitä kuten tar-
roja, läpinäkyviä tarroja, jne tai muuta
vastaavaa tuulilasin ulkopintaan etutun-
nistimien eteen (kuvassa varjostettu
alue).
A: Tuulilasin yläreunasta noin 10 cm
alle etutunnistimen alareunan
B: Noin 20 cm (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasem-
malle)
● Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alapuolelle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasem-
malle)
OM64517FI.book Page 228 Monday, January 2, 2017 6:19 PM

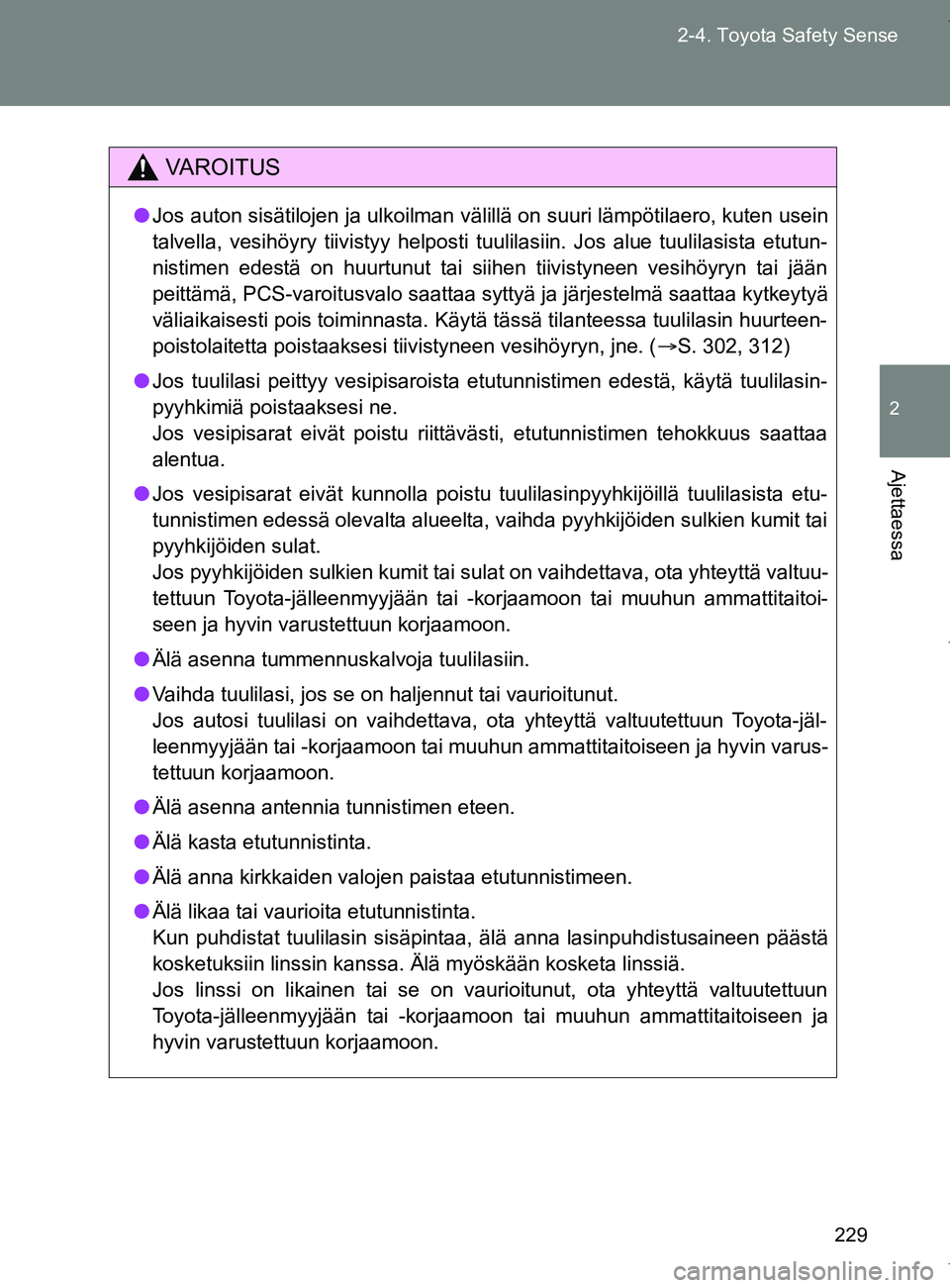

229
2-4. Toyota Safety Sense
2
Ajettaessa
OM64517FI
VAROITUS
●
Jos auton sisätilojen ja ulkoilman välillä on suuri lämpötilaero, kuten usein
talvella, vesihöyry tiivistyy helposti tuulilasiin. Jos alue tuulilasista etutun-
nistimen edestä on huurtunut tai siihen tiivistyneen vesihöyryn tai jään
peittämä, PCS-varoitusvalo saattaa syttyä ja järjestelmä saattaa kytkeytyä
väliaikaisesti pois toiminnasta. Käytä tässä tilanteessa tuulilasin huurteen-
poistolaitetta poistaaksesi tiivistyneen vesihöyryn, jne. ( S. 302, 312)
● Jos tuulilasi peittyy vesipisaroista etutunnistimen edestä, käytä tuulilasin-
pyyhkimiä poistaaksesi ne.
Jos vesipisarat eivät poistu riittävästi, etutunnistimen tehokkuus saatta\
a
alentua.
● Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista etu-
tunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien kumit tai
pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
● Älä asenna tummennuskalvoja tuulilasiin.
● Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos autosi tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
● Älä asenna antennia tunnistimen eteen.
● Älä kasta etutunnistinta.
● Älä anna kirkkaiden valojen paistaa etutunnistimeen.
● Älä likaa tai vaurioita etutunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai se on vaurioitunut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
OM64517FI.book Page 229 Monday, January 2, 2017 6:19 PM

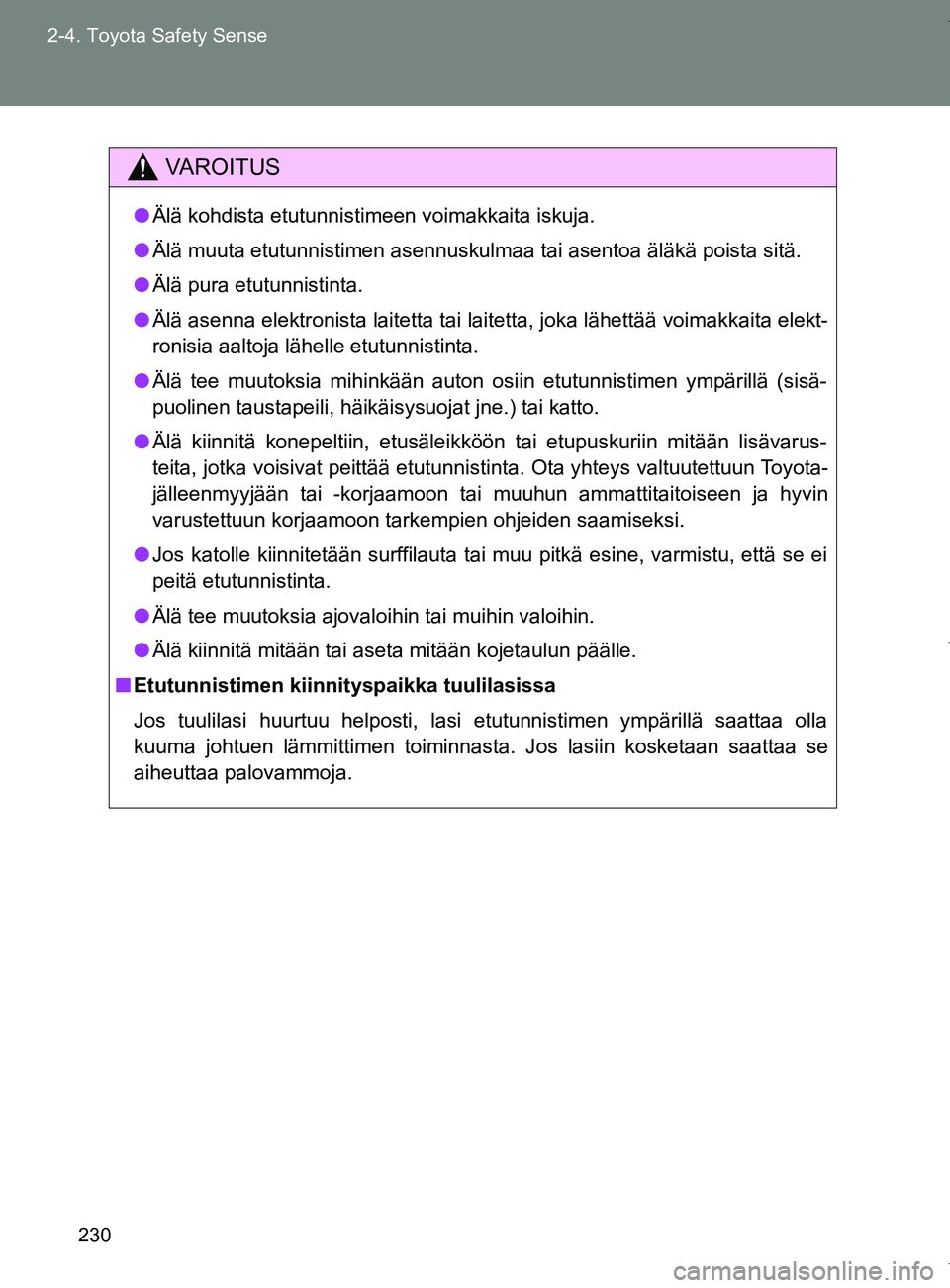

230
2-4. Toyota Safety Sense
OM64517FI
VAROITUS
●
Älä kohdista etutunnistimeen voimakkaita iskuja.
● Älä muuta etutunnistimen asennuskulmaa tai asentoa äläkä poista sitä.
● Älä pura etutunnistinta.
● Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle etutunnistinta.
● Älä tee muutoksia mihinkään auton osiin etutunnistimen ympärillä (sisä-
puolinen taustapeili, häikäisysuojat jne.) tai katto.
● Älä kiinnitä konepeltiin, etusäleikköön tai etupuskuriin mitään lisävarus-
teita, jotka voisivat peittää etutunnistinta. Ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
● Jos katolle kiinnitetään surffilauta tai muu pitkä esine, varmistu, että se ei
peitä etutunnistinta.
● Älä tee muutoksia ajovaloihin tai muihin valoihin.
● Älä kiinnitä mitään tai aseta mitään kojetaulun päälle.
■ Etutunnistimen kiinnityspaikka tuulilasissa
Jos tuulilasi huurtuu helposti, lasi etutunnistimen ympärillä saattaa olla
kuuma johtuen lämmittimen toiminnasta. Jos lasiin kosketaan saattaa se
aiheuttaa palovammoja.
OM64517FI.book Page 230 Monday, January 2, 2017 6:19 PM
