Motorový prostor: pojistková sk říň ka typu C (vozidla s levostranným
ř ízením)
Zatáhn ěte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatla čte výstup-
ky dovnitř a zvedněte kryt.
Vyjm ěte kryt pólové svorky
a pak kryt pojistkové sk říň ky.
Motorový prostor: pojistková sk říň ka typu C (vozidla s pravostran-
ným řízením)
Zatáhn ěte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatla čte výstup-
ky dovnitř a zvedněte kryt.
Vyjm ěte kryt pólové svorky
a pak kryt pojistkové sk říň ky.
1
2
1
2

3727-3. Údržba svépomocí
YARIS_F_WE_52D53CZ
Přístrojový panel (voz idla s levostranným řízením)
Vyjm ěte ví čko.
P řístrojový panel (vozidla s pravostranným řízením)
Sejm ěte kryt.
Nevytahujte kryt nadm ěrnou si-
lou, protože je p řipevn ěn k osv ět-
lení prostoru pro nohy.
Vyjm ěte ví čko.
Vyjm ěte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
1
2
3

3737-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52D53CZ
Zkontrolujte, zda není pojistka p řepálená.
Normální pojistka
P řepálená pojistka
Od typu A do F:
Nahraď te přepálenou pojistku novou pojistkou p říslušné proudové hodno-
ty. Proudovou hodnotu naleznete na ví čku pojistkové skříň ky.
Ty p G :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka.
4
1
2
Ty p ATy p B
Ty p CTy p D

3747-3. Údržba svépomocí
YARIS_F_WE_52D53CZ
■Po vým ěn ě pojistky
● Pokud sv ětlo nesvítí ani po vým ěně pojistky, bude zř ejmě pot řeba vym ěnit
žárovku. ( S. 376)
● Pokud se vym ěněná pojistka znovu p řepálí, nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
■ Pokud je obvod p řetížen
Pojistky jsou navrženy tak, aby se p řepálily, čímž chrání př ed poškozením
celý kabelový svazek.
■ Když m ěníte žárovky
Toyota doporu čuje, abyste používali originální výrobky Toyota ur čené pro toto
vozidlo. Protože ur čité žárovky jsou př ipojeny k obvodům navrženým pro
p ředcházení p řetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
Ty p ETy p F
Ty p G

3757-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52D53CZ■

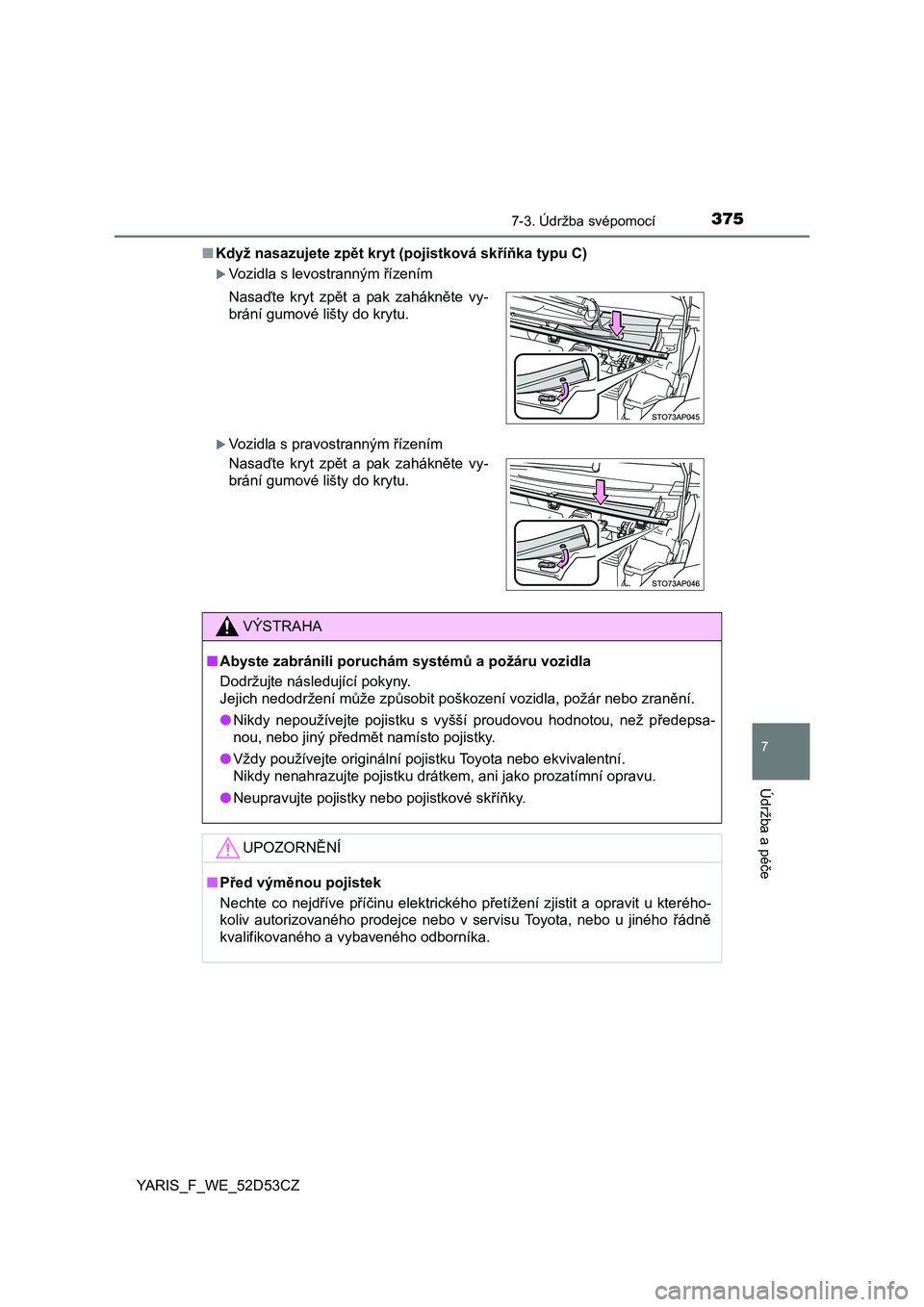

Když nasazujete zp ět kryt (pojistková sk říň ka typu C)
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Nasa
ďte kryt zpě t a pak zahákně te vy-
brání gumové lišty do krytu.
Nasa ďte kryt zpě t a pak zahákně te vy-
brání gumové lišty do krytu.
VÝSTRAHA
■ Abyste zabránili poruchám systém ů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení m ůže zp ůsobit poškození vozidla, požár nebo zran ění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než p ředepsa-
nou, nebo jiný p ředm ět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
● Neupravujte pojistky nebo pojistkové sk říň k y.
UPOZORNĚ NÍ
■Před vým ěnou pojistek
Nechte co nejd říve p říčinu elektrického př etížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného řádně
kvalifikovaného a vybaveného odborníka.

3767-3. Údržba svépomocí
YARIS_F_WE_52D53CZ
Žárovky
Zjistěte wattový výkon žárovky, která má být vym ěněna. ( S. 486)
■Vp ředu
Následující žárovky m ůžete vym ěnit sami. Úrove ň obtížnosti vý-
m ěny se liší podle žárovek. Protože hrozí nebezpe čí poškození
sou částí, doporu čujeme, aby vým ěnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo jiný řádně kvalifiko-
vaný a vybavený odborník.
Pro informace o vým ěně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného
řádn ě kvalifikovaného a vybaveného odborníka.
P říprava na vým ěnu žárovky
Umíst ění žárovek
P řední obrysová sv ětla/
sv ětla pro denní svícení
(typ se žárovkou)
P řední sm ěrová sv ětla P
řední mlhová svě tla
(jsou-li ve výbav ě)
Halogenové sv ětlomety
Bo ční sm ěrová sv ětla1
2
3
4
5

3777-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52D53CZ■
Vzadu
*1: Vozidla s levostranným
řízením
*2: Vozidla s pravostranným řízením
Zadní mlhové sv ětlo*1/
couvací sv ětlo
*2
Osv ětlení registra ční zna čky
Couvací sv ětlo
*1/
zadní mlhové sv ětlo
*2
Zadní sm ěrová sv ětla
Brzdová/koncová sv ětla
(typ se žárovkou)1
2
3
4
5

3787-3. Údržba svépomocí
YARIS_F_WE_52D53CZ■
Halogenové sv
ětlomety
Reflektorový typ
Odpojte konektor.
Vyjm ěte gumový kryt.
Uvoln ěte p řídržnou pružinu
žárovky.
Vyjm ěte žárovku.
Abyste nasadili novou žárovku,
nato čte výstupky na žárovce na
vybrání montážního otvoru.
Vým ěna žárovek
1
2
3
4

3797-3. Údržba svépomocí
7
Údržba a péče
YARIS_F_WE_52D53CZ
Nasaďte novou žárovku.
Nato čte 3 jazýčky na žárovce
proti otvor ům a zasuň te ji.
Nasaďte p řídržnou pružinu
žárovky.
Nasa ďte gumový kryt.
Ujist ěte se, že je gumový kryt
bezpe čn ě upevn ěn.
Nasa ďte pevn ě vn ější ob-
vod gumového krytu.
Nasa ďte gumový kryt ko-
lem žárovky, až bude vi-
d ě t zástr čka žárovky.
Nasa ďte konektor.
5
6
7
1
2
8

3807-3. Údržba svépomocí
YARIS_F_WE_52D53CZ
Projektorový typOto čte paticí žárovky doleva.
Vytáhně te žárovku ven p ři
stisknutí uvolň ovací pojistky
konektoru.
Vym ěňte žárovku a nasa ďte
patici žárovky.
Nato čte 3 jazýčky na žárovce
proti otvor ům a zasuň te ji.
Otočte a zajist ěte patici žá-
rovky.
Zakývejte jemn ě paticí žárovky,
abyste zkontrolovali, že není
uvoln ěná, zapně te světlomety
a pohledem ov ěřte, že otvorem
neuniká žádné sv ětlo.
1
2
3
