TOYOTA YARIS 2022 Manuale duso (in Italian)

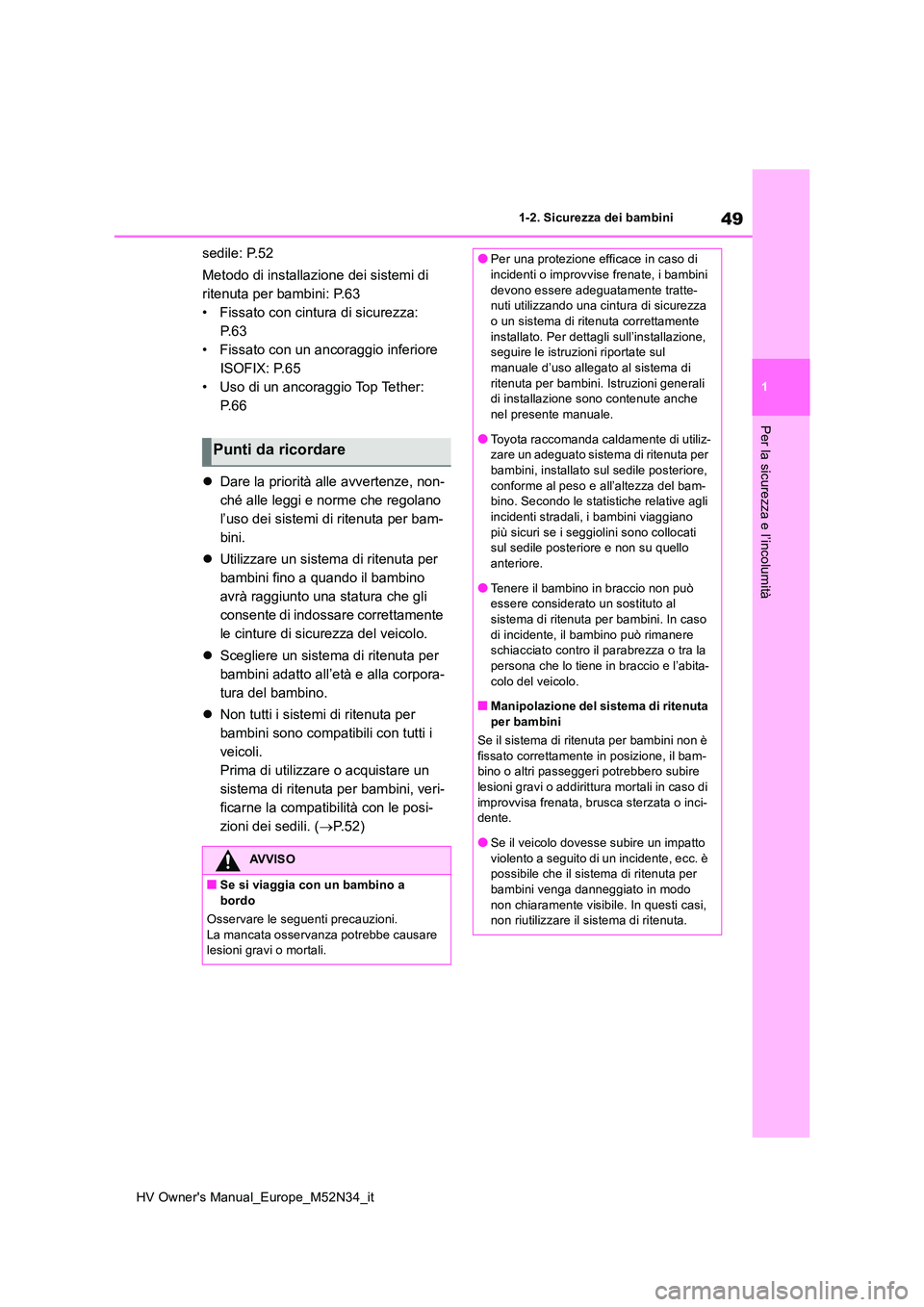

49
1
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
sedile: P.52
Metodo di installazione dei sistemi di
ritenuta per bambini: P.63
• Fissato con cintura di sicurezza:
P. 6 3
• Fissato con un ancoraggio inferiore
ISOFIX: P.65
• Uso di un ancoraggio Top Tether:
P. 6 6
 Dare la priorità alle avvertenze, non-
ché alle leggi e norme che regolano
l’uso dei sistemi di ritenuta per bam-
bini.
 Utilizzare un sistema di ritenuta per
bambini fino a quando il bambino
avrà raggiunto una statura che gli
consente di indossare correttamente
le cinture di sicurezza del veicolo.
 Scegliere un sistema di ritenuta per
bambini adatto all’età e alla corpora-
tura del bambino.
 Non tutti i sistemi di ritenuta per
bambini sono compatibili con tutti i
veicoli.
Prima di utilizzare o acquistare un
sistema di ritenuta per bambini, veri-
ficarne la compatibilità con le posi-
zioni dei sedili. ( P.52)
Punti da ricordare
AVVISO
■Se si viaggia con un bambino a bordo
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Per una protezione efficace in caso di incidenti o improvvise frenate, i bambini
devono essere adeguatamente tratte- nuti utilizzando una cintura di sicurezza o un sistema di ritenuta correttamente
installato. Per dettagli sull’installazione, seguire le istruzioni riportate sul manuale d’uso allegato al sistema di
ritenuta per bambini. Istruzioni generali di installazione sono contenute anche nel presente manuale.
●Toyota raccomanda caldamente di utiliz-zare un adeguato sistema di ritenuta per bambini, installato sul sedile posteriore,
conforme al peso e all’altezza del bam- bino. Secondo le statistiche relative agli incidenti stradali, i bambini viaggiano
più sicuri se i seggiolini sono collocati sul sedile posteriore e non su quello anteriore.
●Tenere il bambino in braccio non può essere considerato un sostituto al sistema di ritenuta per bambini. In caso
di incidente, il bambino può rimanere schiacciato contro il parabrezza o tra la persona che lo tiene in braccio e l’abita-
colo del veicolo.
■Manipolazione del sistema di ritenuta per bambini
Se il sistema di ritenuta per bambini non è
fissato correttamente in posizione, il bam- bino o altri passeggeri potrebbero subire lesioni gravi o addirittura mortali in caso di
improvvisa frenata, brusca sterzata o inci- dente.
●Se il veicolo dovesse subire un impatto
violento a seguito di un incidente, ecc. è possibile che il sistema di ritenuta per bambini venga danneggiato in modo
non chiaramente visibile. In questi casi, non riutilizzare il sistema di ritenuta.

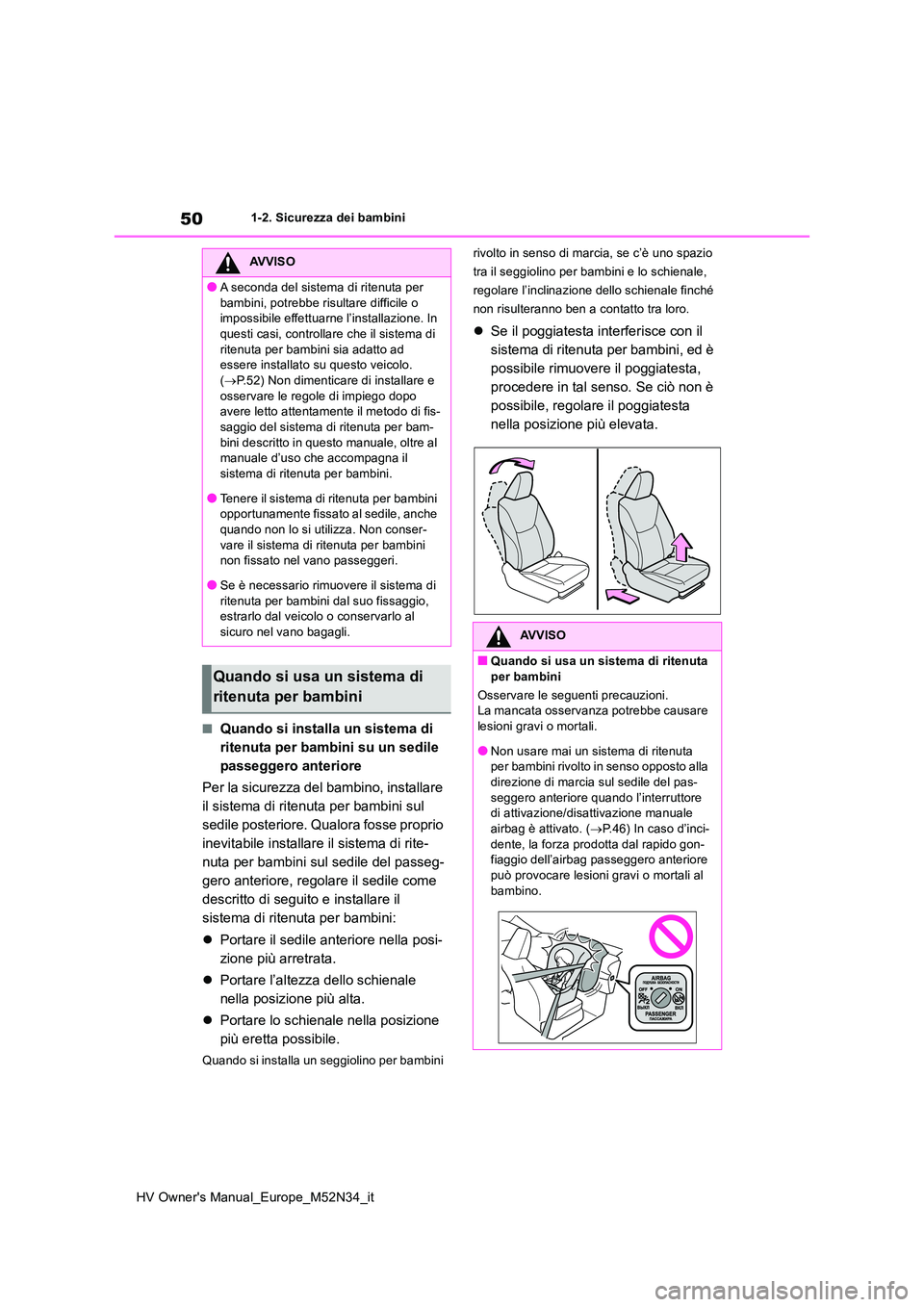

50
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
■Quando si installa un sistema di
ritenuta per bambini su un sedile
passeggero anteriore
Per la sicurezza del bambino, installare
il sistema di ritenuta per bambini sul
sedile posteriore. Qualora fosse proprio
inevitabile installare il sistema di rite-
nuta per bambini sul sedile del passeg-
gero anteriore, regolare il sedile come
descritto di seguito e installare il
sistema di ritenuta per bambini:
 Portare il sedile anteriore nella posi-
zione più arretrata.
 Portare l’altezza dello schienale
nella posizione più alta.
 Portare lo schienale nella posizione
più eretta possibile.
Quando si installa un seggiolino per bambini
rivolto in senso di marcia, se c’è uno spazio
tra il seggiolino per bambini e lo schienale,
regolare l’inclinazione dello schienale finché
non risulteranno ben a contatto tra loro.
 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed è
possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
AVVISO
●A seconda del sistema di ritenuta per
bambini, potrebbe risultare difficile o impossibile effettuarne l’installazione. In questi casi, controllare che il sistema di
ritenuta per bambini sia adatto ad essere installato su questo veicolo. ( P.52) Non dimenticare di installare e
osservare le regole di impiego dopo avere letto attentamente il metodo di fis-saggio del sistema di ritenuta per bam-
bini descritto in questo manuale, oltre al manuale d’uso che accompagna il sistema di ritenuta per bambini.
●Tenere il sistema di ritenuta per bambini opportunamente fissato al sedile, anche quando non lo si utilizza. Non conser-
vare il sistema di ritenuta per bambini non fissato nel vano passeggeri.
●Se è necessario rimuovere il sistema di
ritenuta per bambini dal suo fissaggio, estrarlo dal veicolo o conservarlo al sicuro nel vano bagagli.
Quando si usa un sistema di
ritenuta per bambini
AVVISO
■Quando si usa un sistema di ritenuta
per bambini
Osservare le seguenti precauzioni. La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Non usare mai un sistema di ritenuta per bambini rivolto in senso opposto alla direzione di marcia sul sedile del pas-
seggero anteriore quando l’interruttore di attivazione/disattivazione manuale
airbag è attivato. ( P.46) In caso d’inci- dente, la forza prodotta dal rapido gon-fiaggio dell’airbag passeggero anteriore
può provocare lesioni gravi o mortali al bambino.

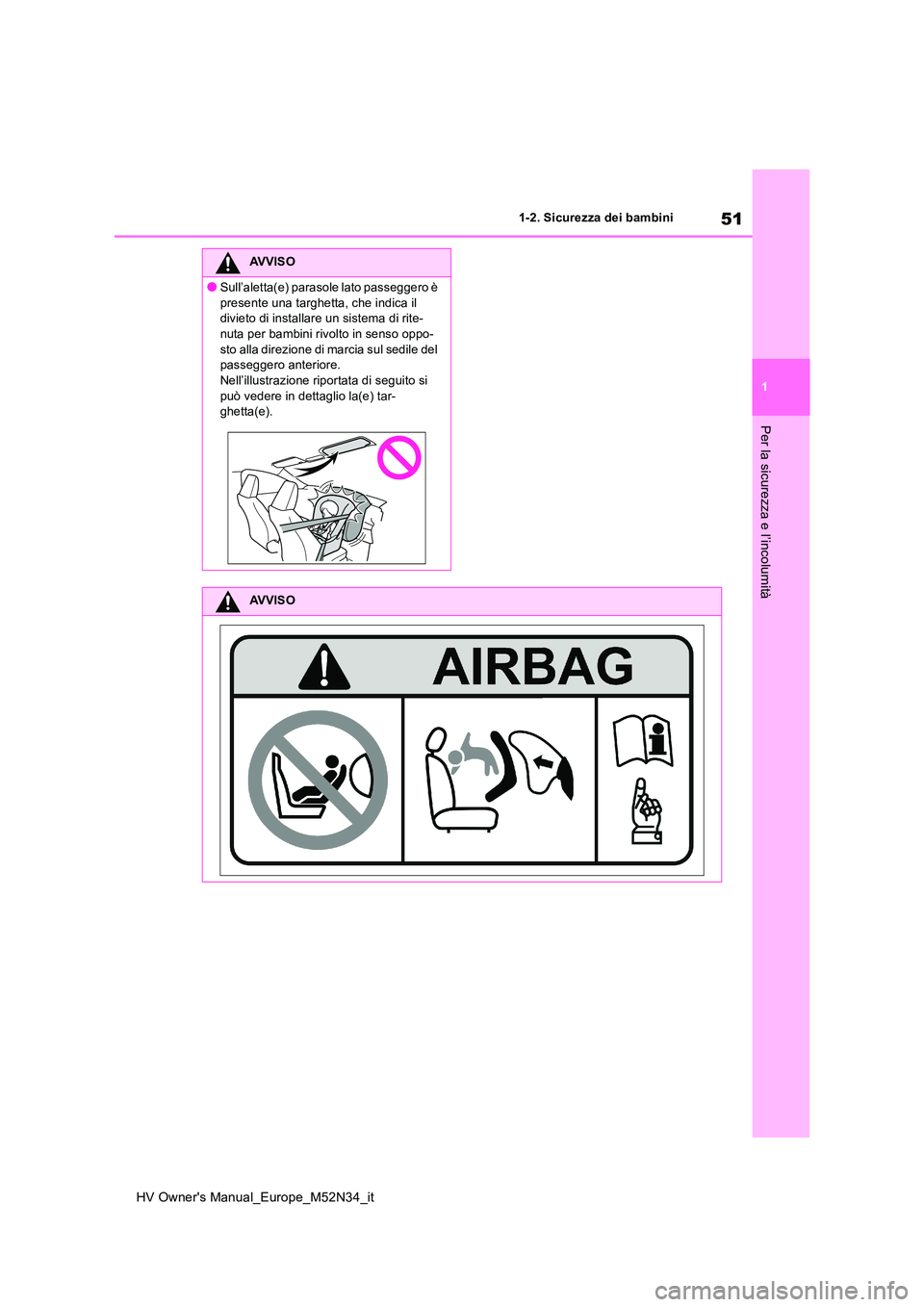

51
1
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
AVVISO
●Sull’aletta(e) parasole lato passeggero è
presente una targhetta, che indica il divieto di installare un sistema di rite-nuta per bambini rivolto in senso oppo-
sto alla direzione di marcia sul sedile del passeggero anteriore.Nell’illustrazione riportata di seguito si
può vedere in dettaglio la(e) tar- ghetta(e).
AVVISO

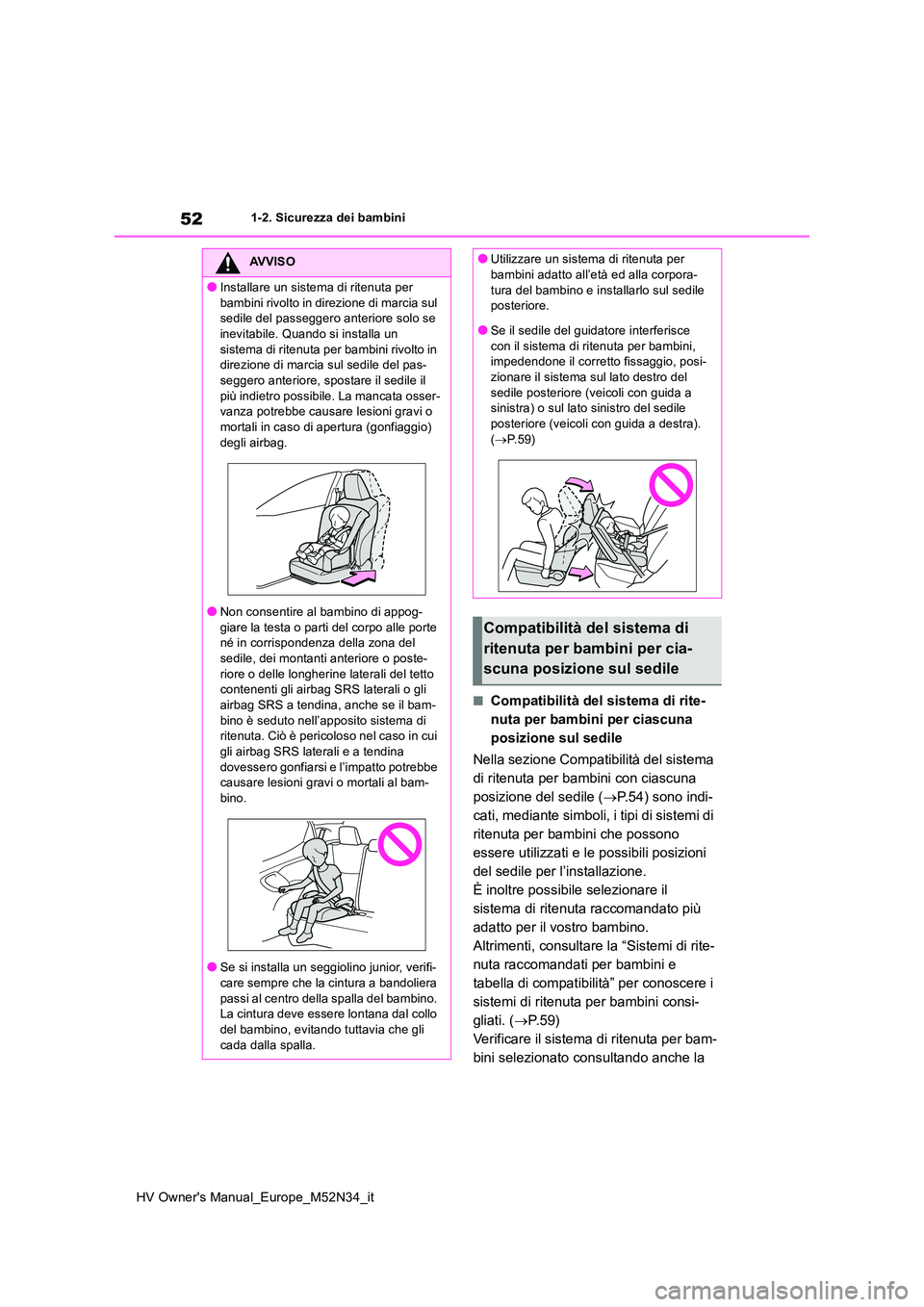

52
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
■Compatibilità del sistema di rite-
nuta per bambini per ciascuna
posizione sul sedile
Nella sezione Compatibilità del sistema
di ritenuta per bambini con ciascuna
posizione del sedile ( P.54) sono indi-
cati, mediante simboli, i tipi di sistemi di
ritenuta per bambini che possono
essere utilizzati e le possibili posizioni
del sedile per l’installazione.
È inoltre possibile selezionare il
sistema di ritenuta raccomandato più
adatto per il vostro bambino.
Altrimenti, consultare la “Sistemi di rite-
nuta raccomandati per bambini e
tabella di compatibilità” per conoscere i
sistemi di ritenuta per bambini consi-
gliati. ( P.59)
Verificare il sistema di ritenuta per bam-
bini selezionato consultando anche la
AVVISO
●Installare un sistema di ritenuta per
bambini rivolto in direzione di marcia sul sedile del passeggero anteriore solo se inevitabile. Quando si installa un
sistema di ritenuta per bambini rivolto in direzione di marcia sul sedile del pas-seggero anteriore, spostare il sedile il
più indietro possibile. La mancata osser- vanza potrebbe causare lesioni gravi o mortali in caso di apertura (gonfiaggio)
degli airbag.
●Non consentire al bambino di appog-
giare la testa o parti del corpo alle porte né in corrispondenza della zona del sedile, dei montanti anteriore o poste-
riore o delle longherine laterali del tetto contenenti gli airbag SRS laterali o gli airbag SRS a tendina, anche se il bam-
bino è seduto nell’apposito sistema di ritenuta. Ciò è pericoloso nel caso in cui
gli airbag SRS laterali e a tendina dovessero gonfiarsi e l’impatto potrebbe causare lesioni gravi o mortali al bam-
bino.
●Se si installa un seggiolino junior, verifi-
care sempre che la cintura a bandoliera passi al centro della spalla del bambino. La cintura deve essere lontana dal collo
del bambino, evitando tuttavia che gli cada dalla spalla.
●Utilizzare un sistema di ritenuta per bambini adatto all’età ed alla corpora-
tura del bambino e installarlo sul sedile posteriore.
●Se il sedile del guidatore interferisce
con il sistema di ritenuta per bambini, impedendone il corretto fissaggio, posi-zionare il sistema sul lato destro del
sedile posteriore (veicoli con guida a sinistra) o sul lato sinistro del sedile posteriore (veicoli con guida a destra).
( P. 5 9 )
Compatibilità del sistema di
ritenuta per bambini per cia-
scuna posizione sul sedile

53
1
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità

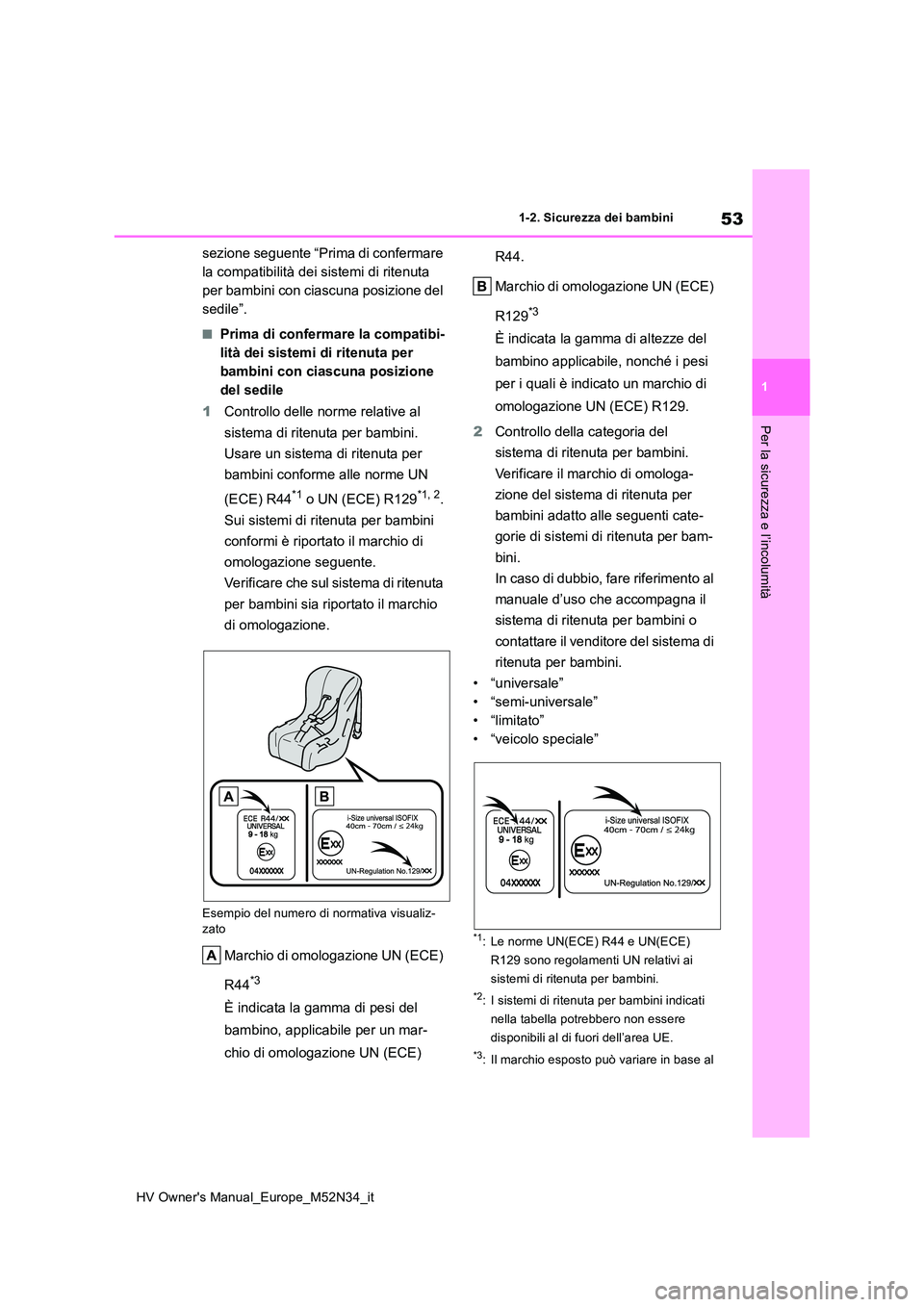

sezione seguente “Prima di confermare
la compatibilità dei sistemi di ritenuta
per bambini con ciascuna posizione del
sedile”.
■Prima di confermare la compatibi-
lità dei sistemi di ritenuta per
bambini con ciascuna posizione
del sedile
1 Controllo delle norme relative al
sistema di ritenuta per bambini.
Usare un sistema di ritenuta per
bambini conforme alle norme UN
(ECE) R44*1 o UN (ECE) R129*1, 2.
Sui sistemi di ritenuta per bambini
conformi è riportato il marchio di
omologazione seguente.
Verificare che sul sistema di ritenuta
per bambini sia riportato il marchio
di omologazione.
Esempio del numero di normativa visualiz-
zato
Marchio di omologazione UN (ECE)
R44*3
È indicata la gamma di pesi del
bambino, applicabile per un mar-
chio di omologazione UN (ECE)
R44.
Marchio di omologazione UN (ECE)
R129*3
È indicata la gamma di altezze del
bambino applicabile, nonché i pesi
per i quali è indicato un marchio di
omologazione UN (ECE) R129.
2 Controllo della categoria del
sistema di ritenuta per bambini.
Verificare il marchio di omologa-
zione del sistema di ritenuta per
bambini adatto alle seguenti cate-
gorie di sistemi di ritenuta per bam-
bini.
In caso di dubbio, fare riferimento al
manuale d’uso che accompagna il
sistema di ritenuta per bambini o
contattare il venditore del sistema di
ritenuta per bambini.
• “universale”
• “semi-universale”
• “limitato”
• “veicolo speciale”
*1: Le norme UN(ECE) R44 e UN(ECE)
R129 sono regolamenti UN relativi ai
sistemi di ritenuta per bambini.
*2: I sistemi di ritenuta per bambini indicati
nella tabella potrebbero non essere
disponibili al di fuori dell’area UE.
*3: Il marchio esposto può variare in base al

54

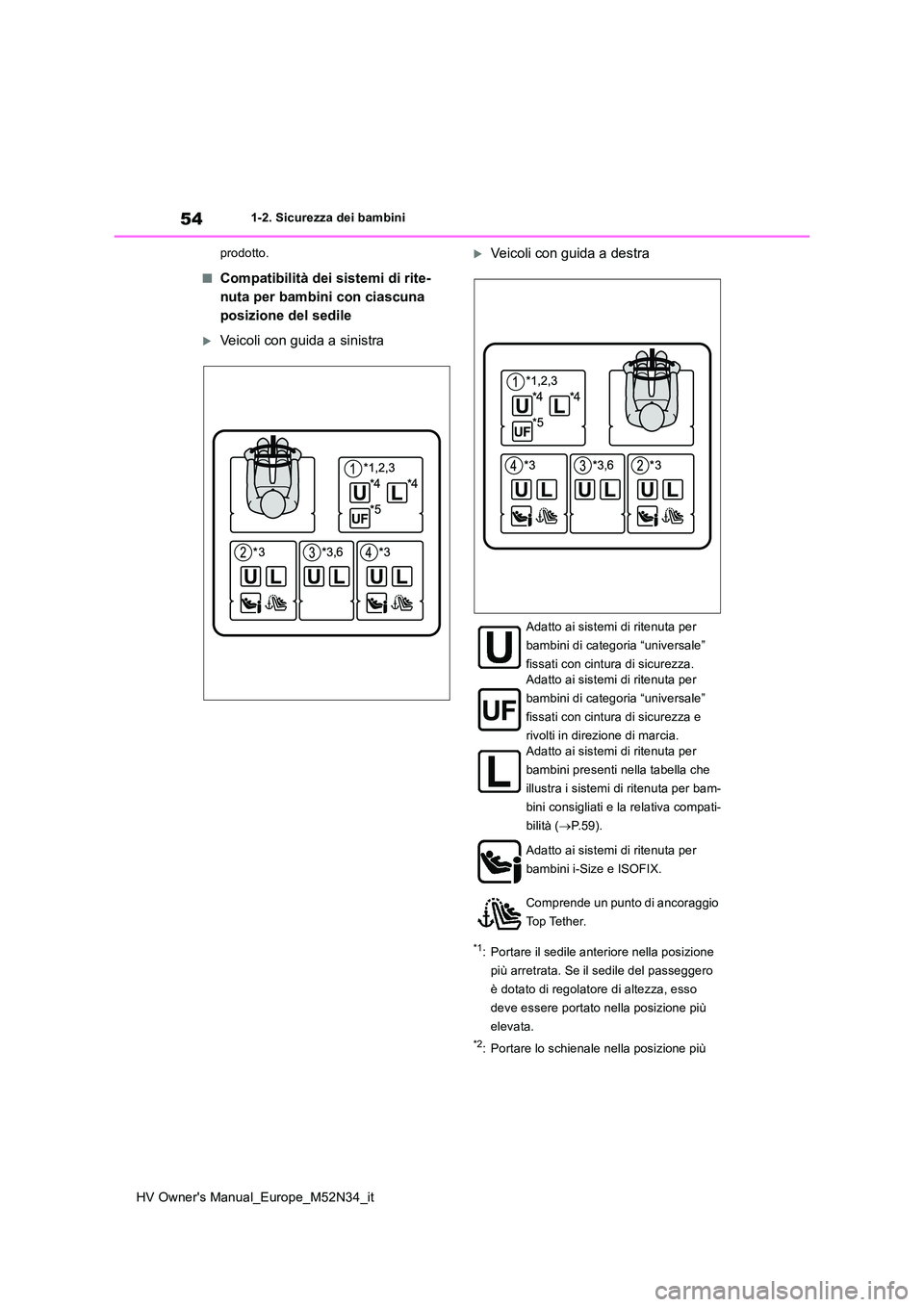

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
prodotto.
■Compatibilità dei sistemi di rite-
nuta per bambini con ciascuna
posizione del sedile
Veicoli con guida a sinistra
Veicoli con guida a destra
*1: Portare il sedile anteriore nella posizione
più arretrata. Se il sedile del passeggero
è dotato di regolatore di altezza, esso
deve essere portato nella posizione più
elevata.
*2: Portare lo schienale nella posizione più
Adatto ai sistemi di ritenuta per
bambini di categoria “universale”
fissati con cintura di sicurezza.
Adatto ai sistemi di ritenuta per
bambini di categoria “universale”
fissati con cintura di sicurezza e
rivolti in direzione di marcia. Adatto ai sistemi di ritenuta per
bambini presenti nella tabella che
illustra i sistemi di ritenuta per bam-
bini consigliati e la relativa compati-
bilità ( P.59).
Adatto ai sistemi di ritenuta per
bambini i-Size e ISOFIX.
Comprende un punto di ancoraggio
Top Tether.

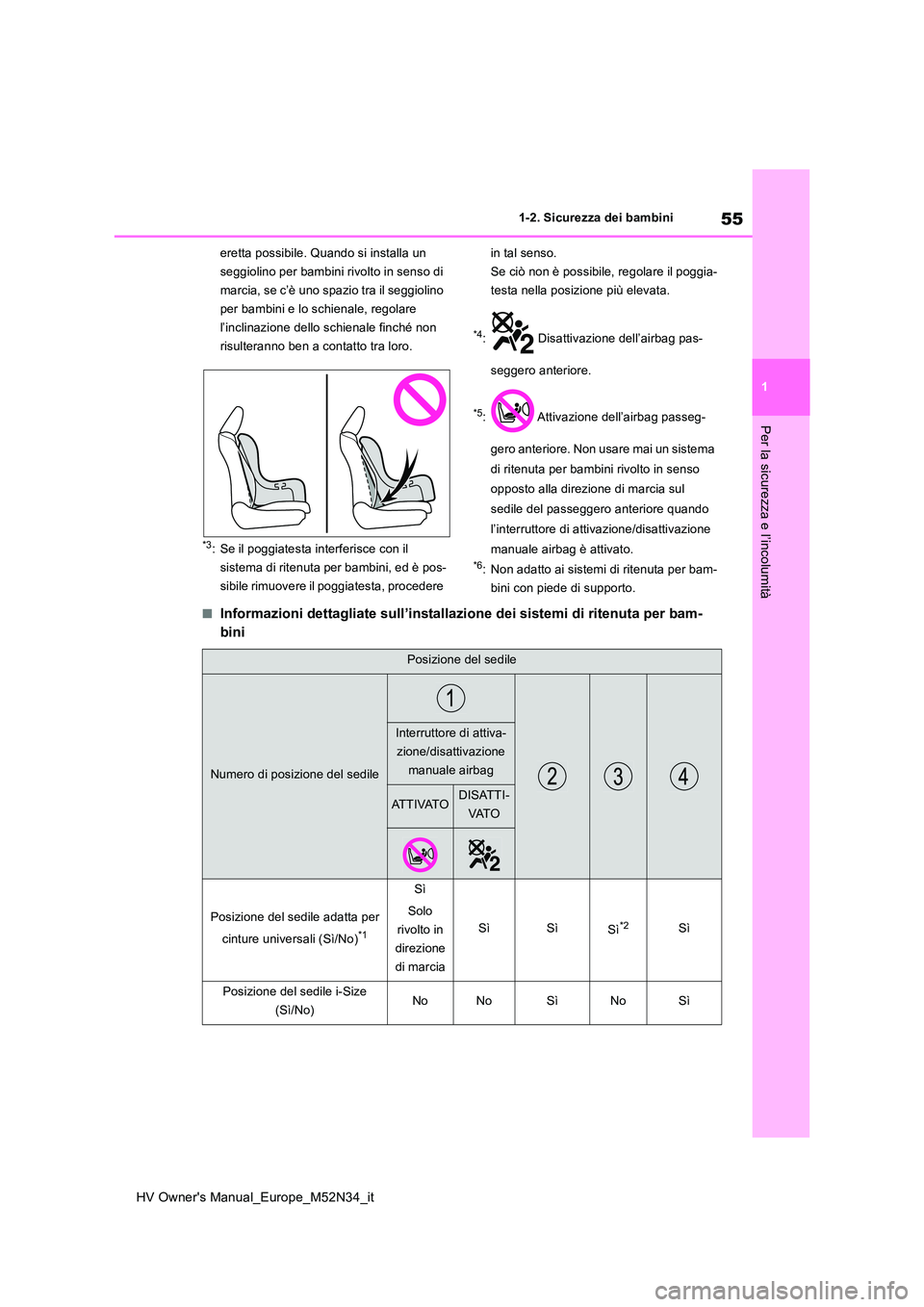

55
1
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
eretta possibile. Quando si installa un
seggiolino per bambini rivolto in senso di
marcia, se c’è uno spazio tra il seggiolino
per bambini e lo schienale, regolare
l’inclinazione dello schienale finché non
risulteranno ben a contatto tra loro.
*3: Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed è pos-
sibile rimuovere il poggiatesta, procedere
in tal senso.
Se ciò non è possibile, regolare il poggia-
testa nella posizione più elevata.
*4: Disattivazione dell’airbag pas-
seggero anteriore.
*5: Attivazione dell’airbag passeg-
gero anteriore. Non usare mai un sistema
di ritenuta per bambini rivolto in senso
opposto alla direzione di marcia sul
sedile del passeggero anteriore quando
l’interruttore di attivazione/disattivazione
manuale airbag è attivato.*6: Non adatto ai sistemi di ritenuta per bam-
bini con piede di supporto.
■Informazioni dettagliate sull’installazione dei sistemi di rite nuta per bam-
bini
Posizione del sedile
Numero di posizione del sedile
Interruttore di attiva-
zione/disattivazione
manuale airbag
ATTIVATODISATTI-
VAT O
Posizione del sedile adatta per
cinture universali (Sì/No)*1
Sì
Solo
rivolto in
direzione
di marcia
SìSìSì*2Sì
Posizione del sedile i-Size
(Sì/No)NoNoSìNoSì

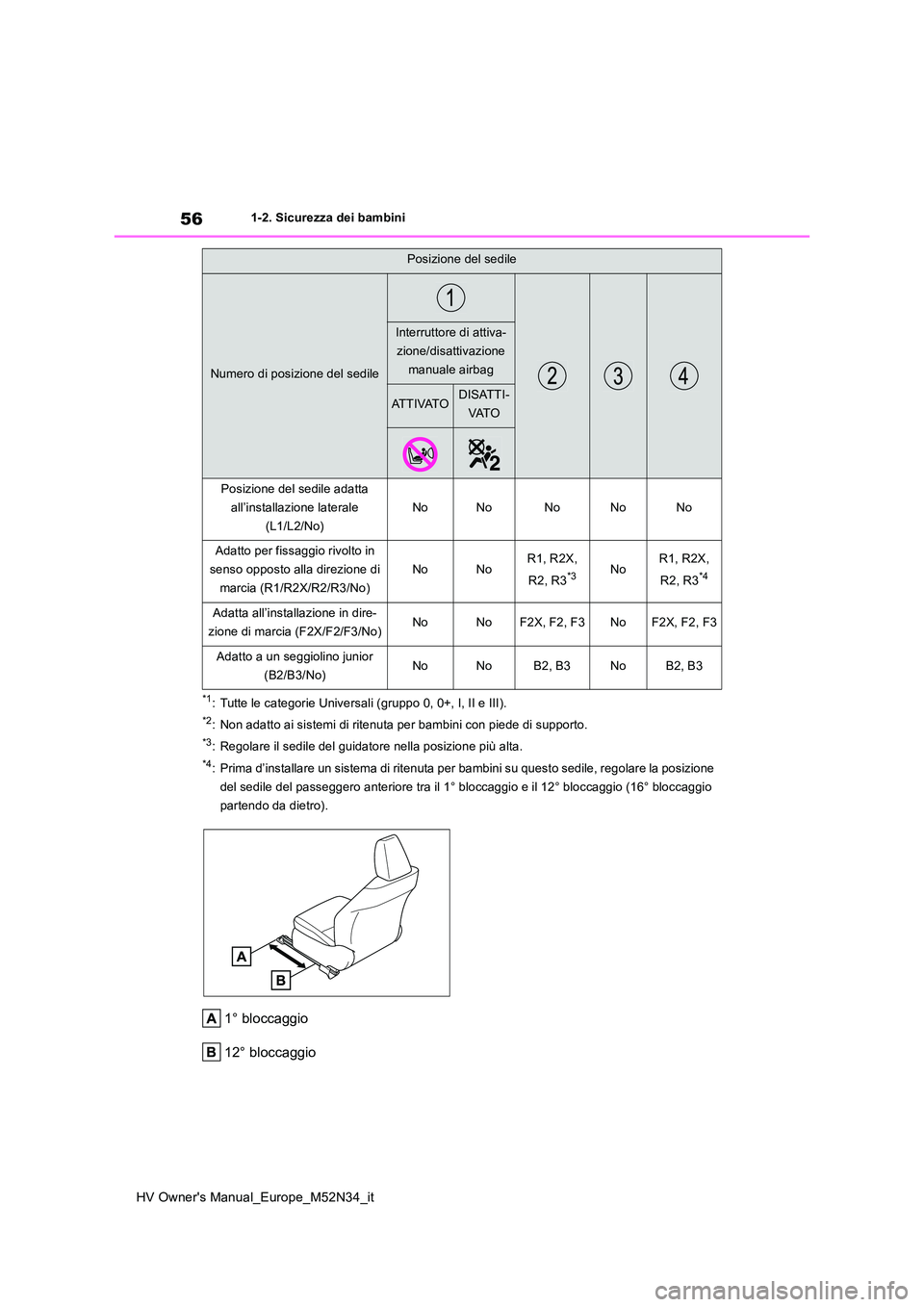

56
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
*1: Tutte le categorie Universali (gruppo 0, 0+, I, II e III).
*2: Non adatto ai sistemi di ritenuta per bambini con piede di supporto.
*3: Regolare il sedile del guidatore nella posizione più alta.
*4: Prima d’installare un sistema di ritenuta per bambini su questo sedile, regolare la posizione
del sedile del passeggero anteriore tra il 1° bloccaggio e il 1 2° bloccaggio (16° bloccaggio
partendo da dietro).
1° bloccaggio
12° bloccaggio
Posizione del sedile adatta
all’installazione laterale
(L1/L2/No)
NoNoNoNoNo
Adatto per fissaggio rivolto in
senso opposto alla direzione di
marcia (R1/R2X/R2/R3/No)
NoNoR1, R2X,
R2, R3*3NoR1, R2X,
R2, R3*4
Adatta all’installazione in dire-
zione di marcia (F2X/F2/F3/No)NoNoF2X, F2, F3NoF2X, F2, F3
Adatto a un seggiolino junior
(B2/B3/No)NoNoB2, B3NoB2, B3
Posizione del sedile
Numero di posizione del sedile
Interruttore di attiva-
zione/disattivazione
manuale airbag
ATTIVATODISATTI-
VAT O

57
1
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
I sistemi di ritenuta per bambini ISOFIX possono essere classificati in base alle
diverse posizioni di “installazione”. Il sistema di ritenuta pe r bambini può essere
installato nelle posizioni sul sedile riportate per “installazi one”, come indicato nella
tabella sopra riportata. Per il tipo di “installazione”, confer mare la seguente tabella.
Se per il vostro sistema di ritenuta per bambini non è prevista alcuna “installazione”
(o non è possibile trovare informazioni nella tabella in basso) , fare riferimento alla
“lista di veicoli” del sistema di ritenuta per bambini per le i nformazioni relative alla
compatibilità o rivolgersi al venditore del seggiolino per bamb ini.
Gruppi di
pesoPeso del bambinoDimen-
sione
Installa-
zioneDescrizione
0Fino a 10 kg
(22 lb.)
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di mar-
cia
FL1Seggiolino per neonati rivolto verso il
lato sinistro (culla portatile)
GL2Seggiolino per neonati rivolto verso il
lato destro (culla portatile)
0+Fino a 13 kg
(28 lb.)
CR3
Sistemi di ritenuta per bambini con
schienale, rivolti in senso opposto
alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
R2X
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
ER1
Seggiolino per neonati rivolto in
senso opposto alla direzione di mar-
cia

58
HV Owner's Manual_Europe_M52N34_it

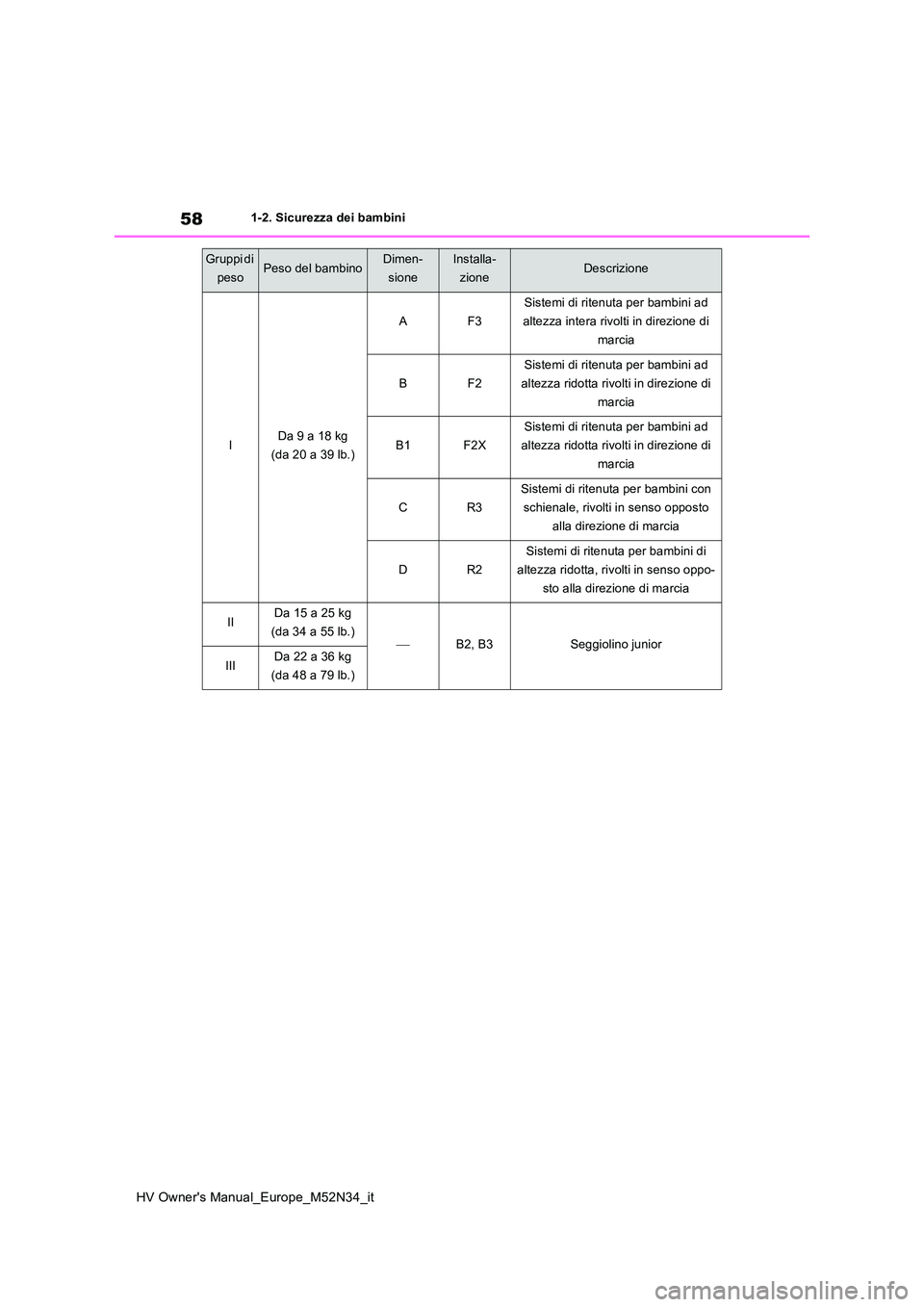

1-2. Sicurezza dei bambini
IDa 9 a 18 kg
(da 20 a 39 lb.)
AF3
Sistemi di ritenuta per bambini ad
altezza intera rivolti in direzione di
marcia
BF2
Sistemi di ritenuta per bambini ad
altezza ridotta rivolti in direzione di
marcia
B1F2X
Sistemi di ritenuta per bambini ad
altezza ridotta rivolti in direzione di
marcia
CR3
Sistemi di ritenuta per bambini con
schienale, rivolti in senso opposto
alla direzione di marcia
DR2
Sistemi di ritenuta per bambini di
altezza ridotta, rivolti in senso oppo-
sto alla direzione di marcia
IIDa 15 a 25 kg
(da 34 a 55 lb.)B2, B3Seggiolino junior
IIIDa 22 a 36 kg
(da 48 a 79 lb.)
Gruppi di
pesoPeso del bambinoDimen-
sione
Installa-
zioneDescrizione
