1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
■Sistemi di ritenuta raccomandati per bambini e tabella di compatibilità
Sistema di ritenuta per bambini fissato mediante cintura di sicurezza
*: Accertarsi di fissare la cintura di sicurezza facendola passare attraverso il SecureGuard.
Legenda delle lettere utilizzate nella tabella precedente:
U: Posizione adatta per sistema di ritenuta per bambini raccoma ndato di categoria
“universale”
UF: Posizione adatta per sistema di ritenuta per bambini raccom andato rivolto in
direzione di marcia di categoria “universale”
X: Posizione non adatta
I sistemi di ritenuta per bambini indicati nella tabella potreb bero non essere disponi-
bili al di fuori dell’area UE.
Sistema di ritenuta per
bambini raccomandatoGruppi di peso
Posizione del sedile
Interruttore di
attiva-
zione/disatti-
vazione
manuale air-
bag
ATTI-
VAT O
DISAT
TIVAT
O
G0+, BABY SAFE PLUS
0, 0+
Fino a 13 kg
(28 lb.)
XUUUU
DUO PLUS
I
Da 9 a 18 kg
(da 20 a 39 lb.)
UFUFUFXUF
KIDFIX XP SICTII
Da 15 a 25 kg
(da 34 a 55 lb.)
UUUXU
KIDFIX II S*UUUXU
MAXI PLUSUUUXU
KIDFIX XP SICTIII
da 22 a 36 kg
(da 48 a 79 lb.)
UUXXX
KIDFIX II S*UUXXX
MAXI PLUSUUUXU

60
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Sistema di ritenuta per bambini raccomandato assicurato ad un ancoraggio infe-
riore ISOFIX
*: Accertarsi di fissare la cintura di sicurezza facendola passar e attraverso il SecureGuard.
Legenda delle lettere utilizzate nella tabella precedente:
IUF: Posizione adatta per sistema di ritenuta per bambini ISOFI X raccomandato
rivolto in direzione di marcia di categoria “universale”
IL: Posizione adatta per sistema di ritenuta per bambini ISOFIX raccomandato
rivolto in direzione di marcia di categoria “semi-universale”
X: Posizione non adatta per sistema di ritenuta per bambini ISO FIX raccomandato
rivolto in direzione di marcia
I sistemi di ritenuta per bambini indicati nella tabella potreb bero non essere disponi-
Sistema di ritenuta per
bambini raccomandatoGruppi di peso
Posizione del sedile
Interruttore di
attiva-
zione/disatti-
vazione
manuale air-
bag
ATTI-
VAT O
DISAT
TIVAT
O
G0+, BABY SAFE PLUS
0, 0+
Fino a 13 kg
(28 lb.)
XXXXX
DUO PLUS
I
Da 9 a 18 kg
(da 20 a 39 lb.)
XXIUFXIUF
KIDFIX XP SICTII
Da 15 a 25 kg
(da 34 a 55 lb.)
XXILXIL
KIDFIX II S*XXILXIL
MAXI PLUSXXILXIL
MAXI PLUS
III
da 22 a 36 kg
(da 48 a 79 lb.)
XXILXIL

61
1

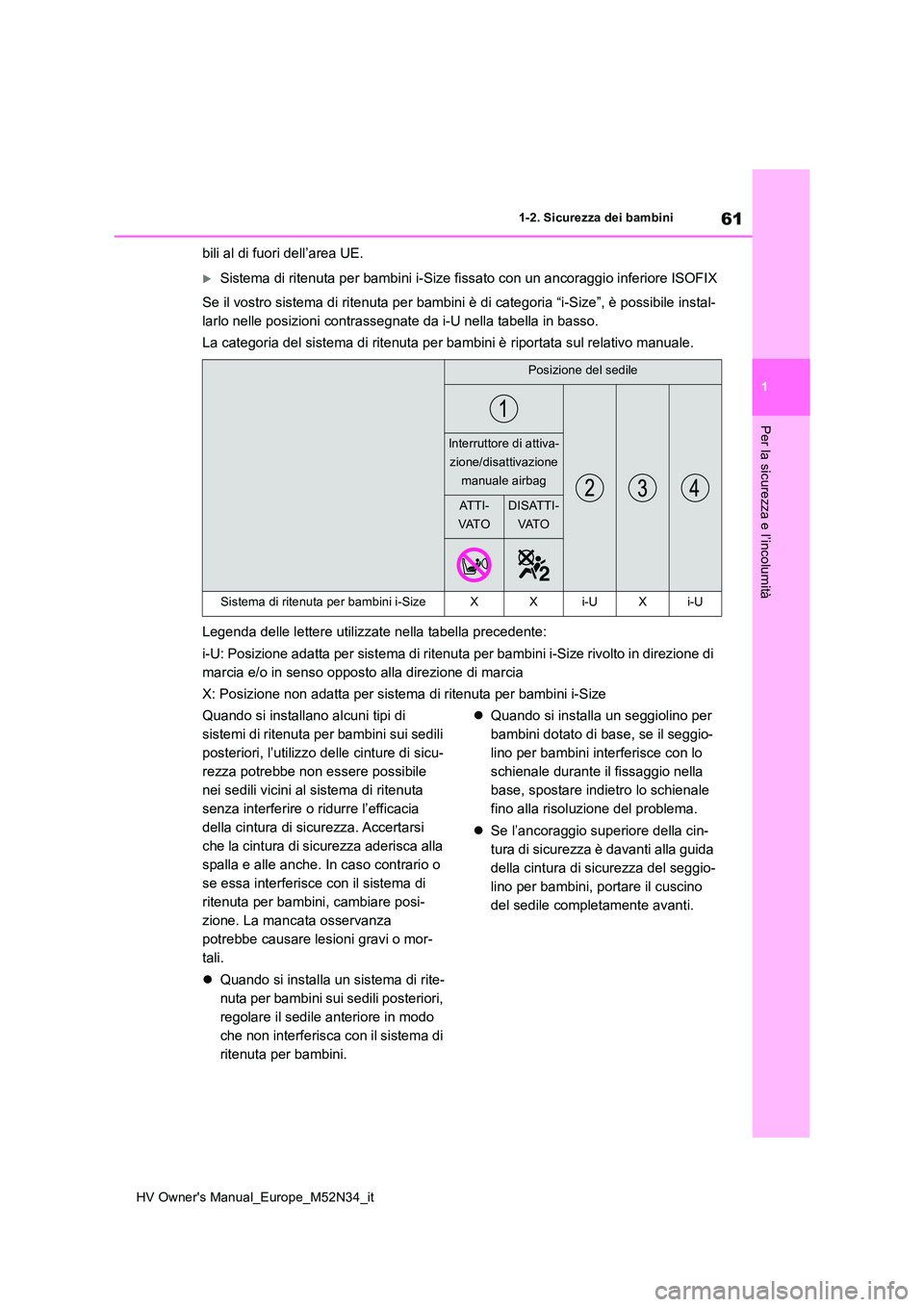

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
bili al di fuori dell’area UE.
Sistema di ritenuta per bambini i-Size fissato con un ancoraggio inferiore ISOFIX
Se il vostro sistema di ritenuta per bambini è di categoria “i- Size”, è possibile instal-
larlo nelle posizioni contrassegnate da i-U nella tabella in ba sso.
La categoria del sistema di ritenuta per bambini è riportata su l relativo manuale.
Legenda delle lettere utilizzate nella tabella precedente:
i-U: Posizione adatta per sistema di ritenuta per bambini i-Siz e rivolto in direzione di
marcia e/o in senso opposto alla direzione di marcia
X: Posizione non adatta per sistema di ritenuta per bambini i-S ize
Quando si installano alcuni tipi di
sistemi di ritenuta per bambini sui sedili
posteriori, l’utilizzo delle cinture di sicu-
rezza potrebbe non essere possibile
nei sedili vicini al sistema di ritenuta
senza interferire o ridurre l’efficacia
della cintura di sicurezza. Accertarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche. In caso contrario o
se essa interferisce con il sistema di
ritenuta per bambini, cambiare posi-
zione. La mancata osservanza
potrebbe causare lesioni gravi o mor-
tali.
 Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il sistema di
ritenuta per bambini.
 Quando si installa un seggiolino per
bambini dotato di base, se il seggio-
lino per bambini interferisce con lo
schienale durante il fissaggio nella
base, spostare indietro lo schienale
fino alla risoluzione del problema.
 Se l’ancoraggio superiore della cin-
tura di sicurezza è davanti alla guida
della cintura di sicurezza del seggio-
lino per bambini, portare il cuscino
del sedile completamente avanti.
Posizione del sedile
Interruttore di attiva-
zione/disattivazione
manuale airbag
AT T I -
VAT O
DISATTI-
VAT O
Sistema di ritenuta per bambini i-SizeXXi-UXi-U

62
HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Quando si installa un seggiolino
junior, se il bambino è in posizione
troppo eretta nel sistema di ritenuta
per bambini, regolare l’inclinazione
dello schienale nella posizione più
comoda. Se l’ancoraggio superiore
della cintura di sicurezza è davanti
alla guida della cintura di sicurezza
del seggiolino per bambini, portare il
cuscino del sedile completamente
avanti.
 Quando si utilizza il sistema di rite-
nuta per bambini unitamente al
SecureGuard, accertarsi di far pas-
sare la cintura addominale nel Secu-
reGuard come illustrato in figura.

63
1

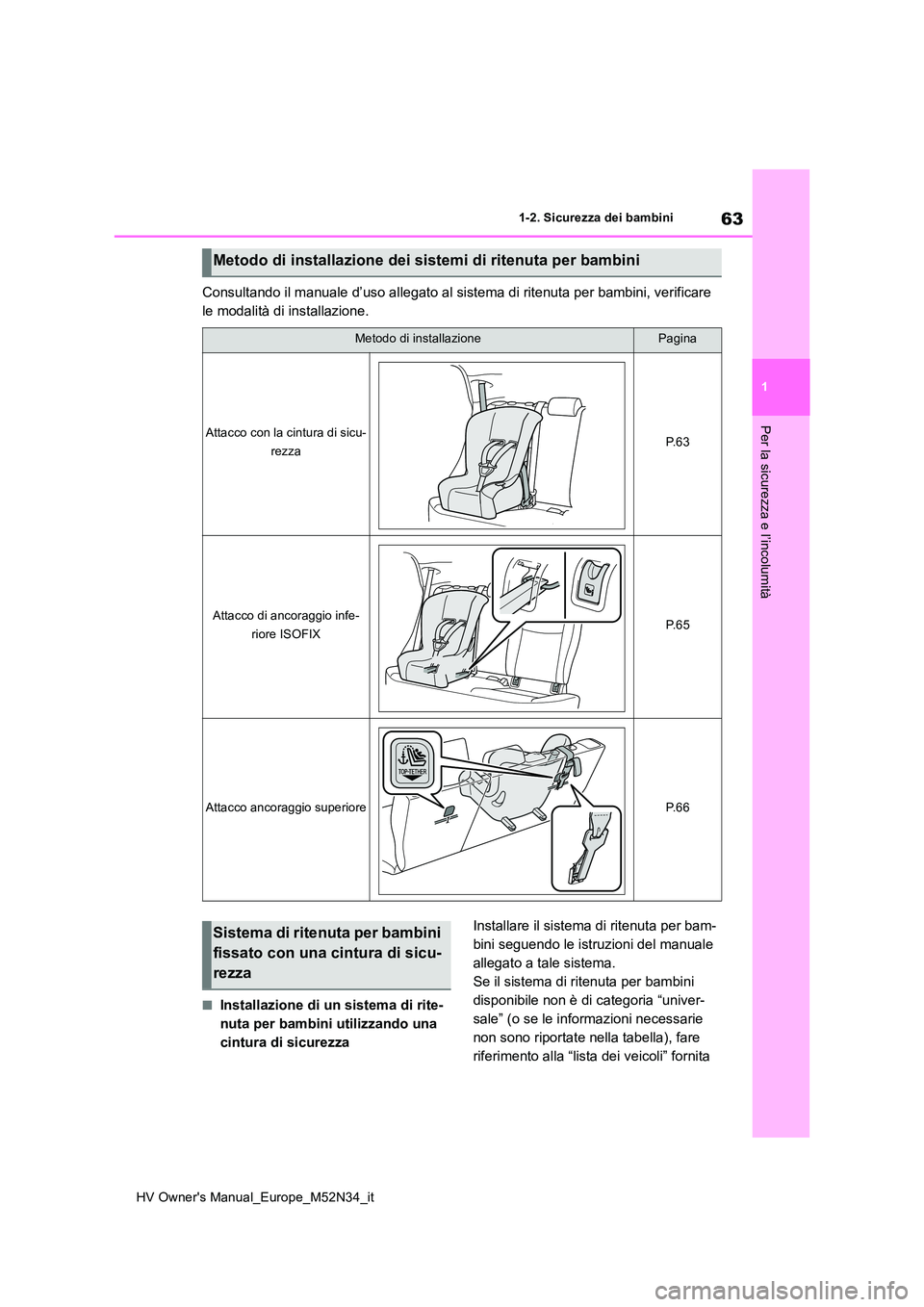

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini, verificare
le modalità di installazione.
■Installazione di un sistema di rite-
nuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
riferimento alla “lista dei veicoli” fornita
Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura di sicu-
rezzaP. 6 3
Attacco di ancoraggio infe-
riore ISOFIXP. 6 5
Attacco ancoraggio superioreP. 6 6
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

64

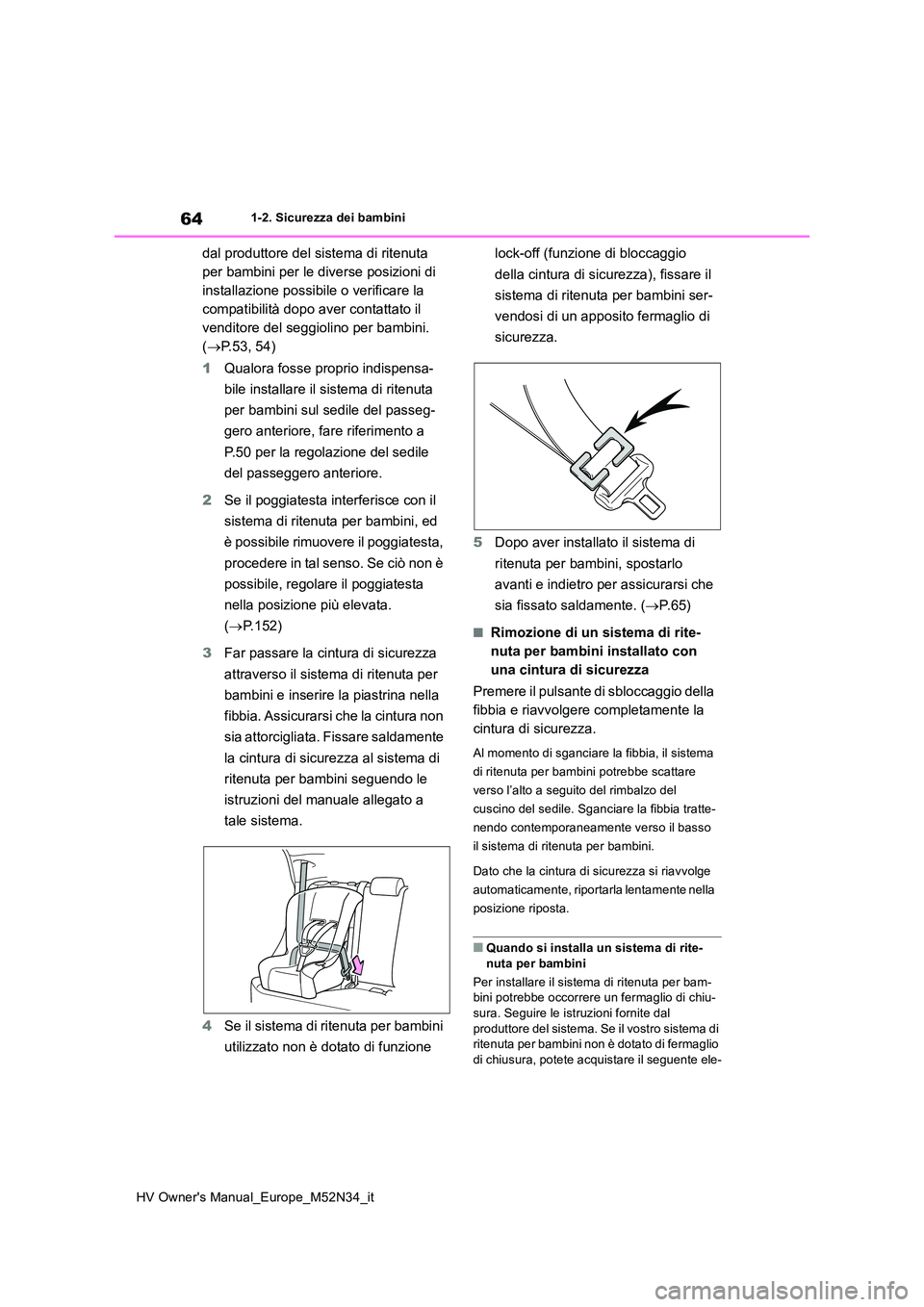

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
dal produttore del sistema di ritenuta
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( P.53, 54)
1 Qualora fosse proprio indispensa-
bile installare il sistema di ritenuta
per bambini sul sedile del passeg-
gero anteriore, fare riferimento a
P.50 per la regolazione del sedile
del passeggero anteriore.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed
è possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
( P.152)
3 Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
4 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di sicurezza), fissare il
sistema di ritenuta per bambini ser-
vendosi di un apposito fermaglio di
sicurezza.
5 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P.65)
■Rimozione di un sistema di rite-
nuta per bambini installato con
una cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Al momento di sganciare la fibbia, il sistema
di ritenuta per bambini potrebbe scattare
verso l’alto a seguito del rimbalzo del
cuscino del sedile. Sganciare la fibbia tratte-
nendo contemporaneamente verso il basso
il sistema di ritenuta per bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente nella
posizione riposta.
■Quando si installa un sistema di rite- nuta per bambini
Per installare il sistema di ritenuta per bam- bini potrebbe occorrere un fermaglio di chiu-
sura. Seguire le istruzioni fornite dal produttore del sistema. Se il vostro sistema di ritenuta per bambini non è dotato di fermaglio
di chiusura, potete acquistare il seguente ele-

65
1

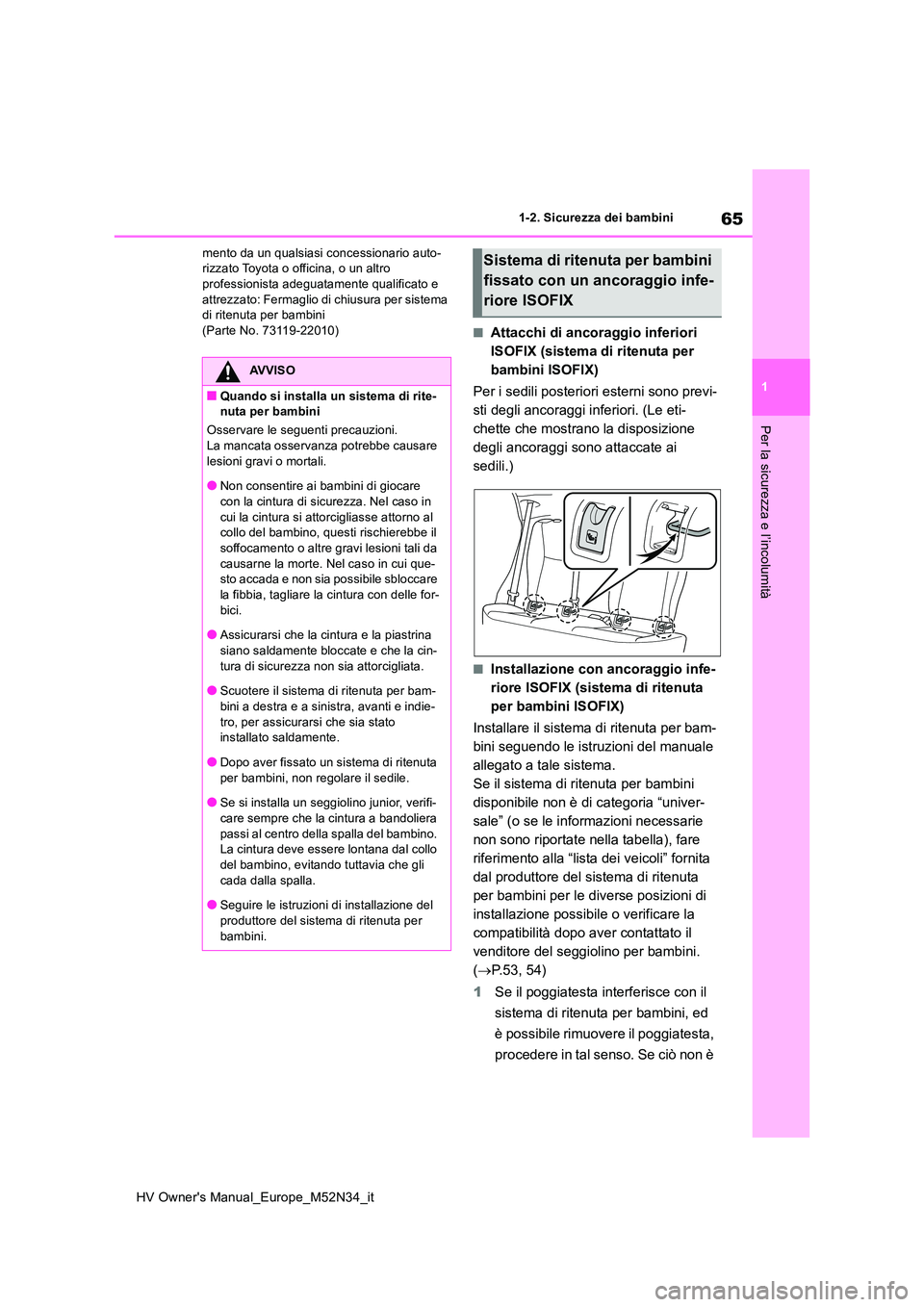

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
mento da un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato: Fermaglio di chiusura per sistema di ritenuta per bambini(Parte No. 73119-22010)■Attacchi di ancoraggio inferiori
ISOFIX (sistema di ritenuta per
bambini ISOFIX)
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi inferiori. (Le eti-
chette che mostrano la disposizione
degli ancoraggi sono attaccate ai
sedili.)
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di ritenuta
per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
riferimento alla “lista dei veicoli” fornita
dal produttore del sistema di ritenuta
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( P.53, 54)
1 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed
è possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanz a potrebbe causare
lesioni gravi o mortali.
●Non consentire ai bambini di giocare con la cintura di sicurezza. Nel caso in
cui la cintura si attorcigliasse attorno al collo del bambino, questi rischierebbe il soffocamento o altre gravi lesioni tali da
causarne la morte. Nel caso in cui que- sto accada e non sia possibile sbloccare la fibbia, tagliare la cintura con delle for-
bici.
●Assicurarsi che la cintura e la piastrina siano saldamente bloccate e che la cin-
tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam- bini a destra e a sinistra, avanti e indie-
tro, per assicurarsi che sia stato installato saldamente.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Se si installa un seggiolino junior, verifi-
care sempre che la cintura a bandoliera passi al centro della spalla del bambino. La cintura deve essere lontana dal collo
del bambino, evitando tuttavia che gli cada dalla spalla.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per bambini.
Sistema di ritenuta per bambini
fissato con un ancoraggio infe-
riore ISOFIX

66

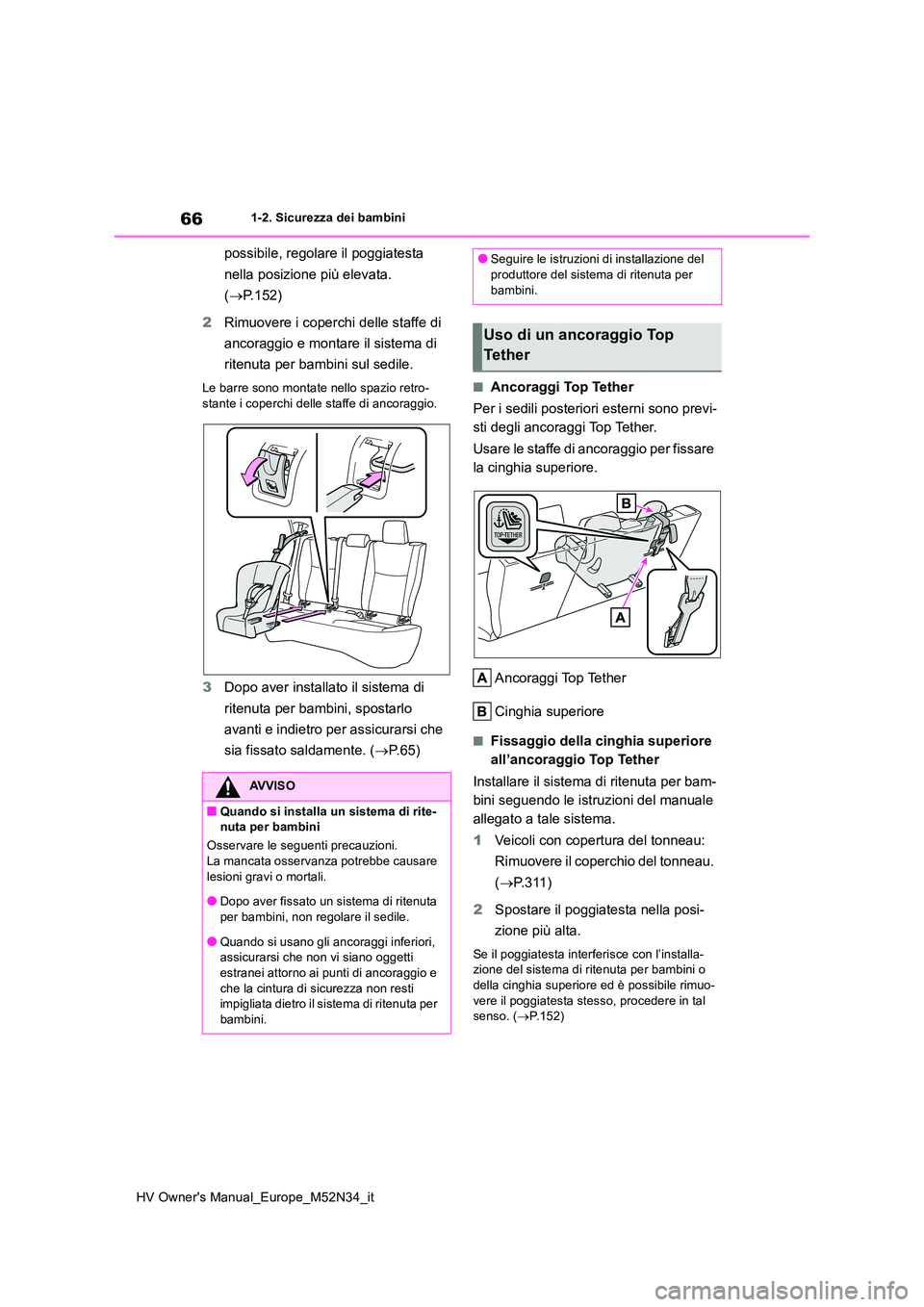

HV Owner's Manual_Europe_M52N34_it
1-2. Sicurezza dei bambini
possibile, regolare il poggiatesta
nella posizione più elevata.
( P.152)
2 Rimuovere i coperchi delle staffe di
ancoraggio e montare il sistema di
ritenuta per bambini sul sedile.
Le barre sono montate nello spazio retro- stante i coperchi delle staffe di ancoraggio.
3 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 6 5 )
■Ancoraggi Top Tether
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi Top Tether.
Usare le staffe di ancoraggio per fissare
la cinghia superiore.
Ancoraggi Top Tether
Cinghia superiore
■Fissaggio della cinghia superiore
all’ancoraggio Top Tether
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
1 Veicoli con copertura del tonneau:
Rimuovere il coperchio del tonneau.
( P.311)
2 Spostare il poggiatesta nella posi-
zione più alta.
Se il poggiatesta interferisce con l’installa- zione del sistema di ritenuta per bambini o della cinghia superiore ed è possibile rimuo-
vere il poggiatesta stesso, procedere in tal senso. ( P.152)
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanz a potrebbe causare
lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e
che la cintura di sicurezza non resti impigliata dietro il sistema di ritenuta per bambini.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
Uso di un ancoraggio Top
Te t h e r

67
1
HV Owner's Manual_Europe_M52N34_it

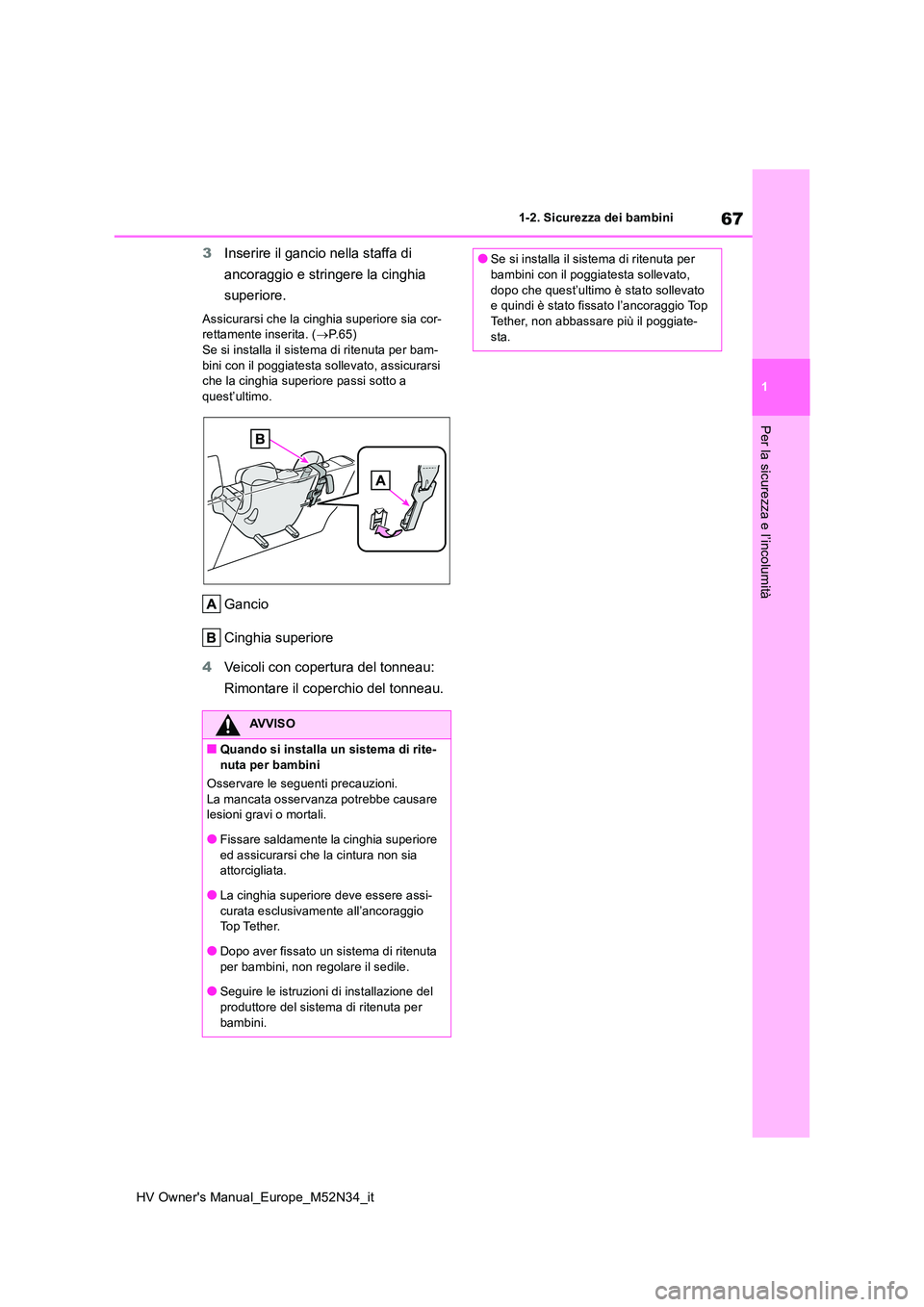

1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
3Inserire il gancio nella staffa di
ancoraggio e stringere la cinghia
superiore.
Assicurarsi che la cinghia superiore sia cor- rettamente inserita. ( P. 6 5 ) Se si installa il sistema di ritenuta per bam-
bini con il poggiatesta sollevato, assicurarsi che la cinghia superiore passi sotto a quest’ultimo.
Gancio
Cinghia superiore
4 Veicoli con copertura del tonneau:
Rimontare il coperchio del tonneau.
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore
ed assicurarsi che la cintura non sia attorcigliata.
●La cinghia superiore deve essere assi-
curata esclusivamente all’ancoraggio Top Tether.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare il sedile.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
●Se si installa il sistema di ritenuta per bambini con il poggiatesta sollevato,
dopo che quest’ultimo è stato sollevato e quindi è stato fissato l’ancoraggio Top Tether, non abbassare più il poggiate-
sta.

68
HV Owner's Manual_Europe_M52N34_it
1-3. Assistenza in caso di emergenza
1-3.Assistenz a in cas o d i emergenz a
*1: Se presente
*2: Funziona nell’area coperta dal servizio
eCall. Il nome del sistema cambia a
seconda del paese.
Microfono
Pulsante “SOS”*
Spie
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l’operatore del sistema eCall.
Gli altri pulsanti di SOS disponibili per altri
sistemi di un autoveicolo non hanno nulla
a che vedere con il dispositivo e non sono
destinati alla comunicazione con gli ope-
ratori del sistema eCall.
■Chiamate di emergenza automati-
che
Se entra in funzione un airbag, il
sistema è progettato per chiamare
automaticamente il centro di controllo
eCall.* L’operatore che risponde riceve
la posizione del veicolo, l’ora dell’inci-
dente e il VIN del veicolo, e cerca di
comunicare con gli occupanti per valu-
tare la situazione. Se gli occupanti non
sono in grado di comunicare, l’opera-
tore gestisce automaticamente la chia-
mata come emergenza, contatta i
servizi di emergenza più vicini (il
numero 112, ecc.) per descrivere la
situazione e richiedere l’invio di assi-
stenza sul luogo dell’incidente.
*: In alcuni casi non è possibile effettuare la
chiamata. ( P. 6 9 )
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L’operatore che
risponde rileverà la posizione del vei-
colo, valuterà la gravità dell’emergenza
e invierà l’assistenza necessaria.
Ricordarsi di aprire il coperchio prima di
premere il pulsante “SOS”.
Se si preme accidentalmente il pulsante
“SOS”, sarà sufficiente spiegare all’opera-
eCall*1, 2
Il servizio eCall è un servizio tele-
matico che utilizza i dati del
Sistema satellitare di navigazione
globale (GNSS) e la tecnologia dei
cellulari integrata per consentire
di effettuare le seguenti chiamate
d’emergenza: Chiamate d’emer-
genza automatiche (Notifica auto-
matica di collisione) e le chiamate
d’emergenza manuali (premendo
il pulsante “SOS”). Questo servi-
zio è richiesto dalle normative
dell’Unione europea.
Componenti del sistema
Servizi di notifica di emergenza
