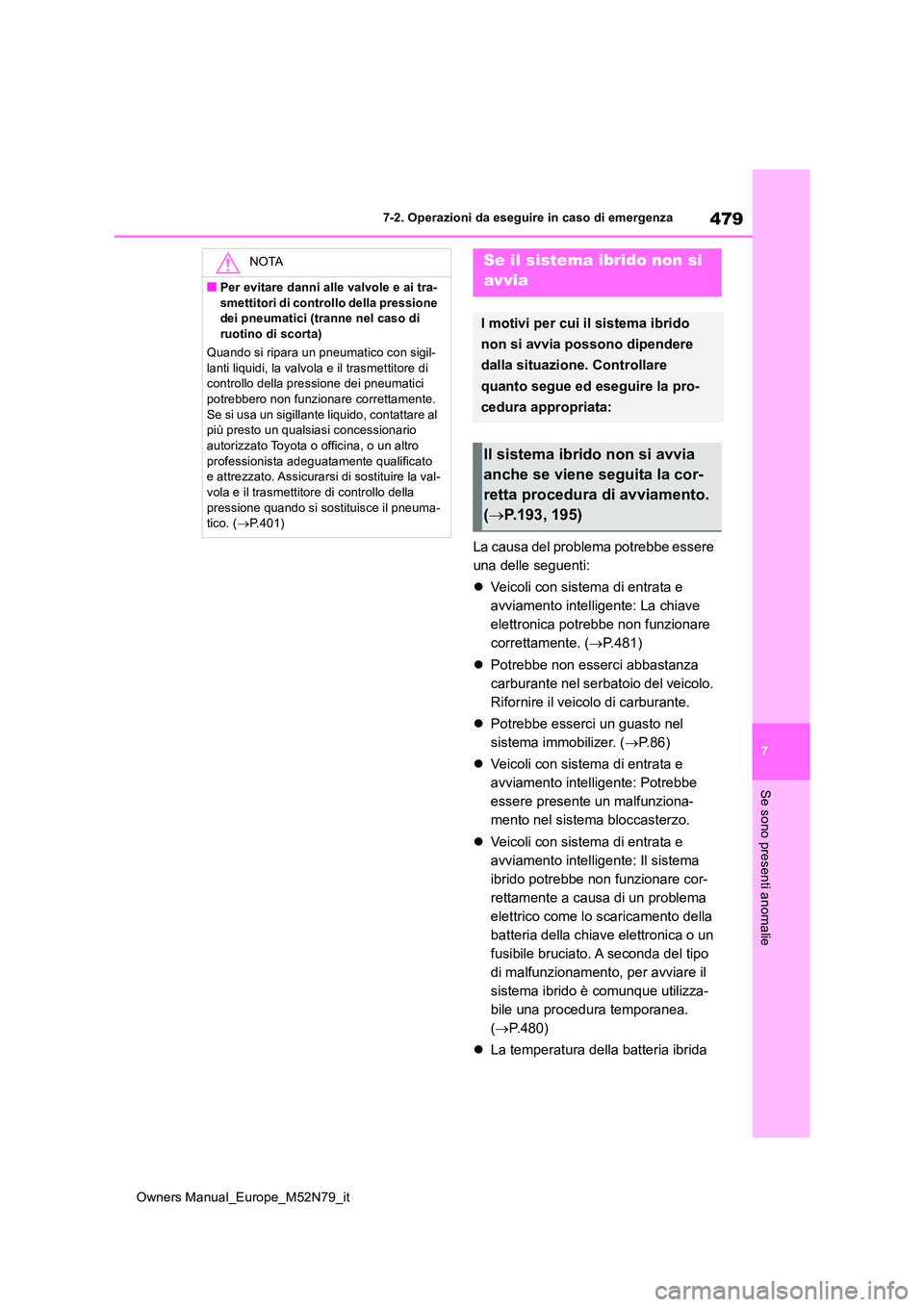

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
La causa del problema potrebbe essere
una delle seguenti:
 Veicoli con sistema di entrata e
avviamento intelligente: La chiave
elettronica potrebbe non funzionare
correttamente. ( P.481)
 Potrebbe non esserci abbastanza
carburante nel serbatoio del veicolo.
Rifornire il veicolo di carburante.
 Potrebbe esserci un guasto nel
sistema immobilizer. ( P.86)
 Veicoli con sistema di entrata e
avviamento intelligente: Potrebbe
essere presente un malfunziona-
mento nel sistema bloccasterzo.
 Veicoli con sistema di entrata e
avviamento intelligente: Il sistema
ibrido potrebbe non funzionare cor-
rettamente a causa di un problema
elettrico come lo scaricamento della
batteria della chiave elettronica o un
fusibile bruciato. A seconda del tipo
di malfunzionamento, per avviare il
sistema ibrido è comunque utilizza-
bile una procedura temporanea.
( P.480)
 La temperatura della batteria ibrida
NOTA
■Per evitare danni alle valvole e ai tra-
smettitori di controllo della pressione dei pneumatici (tranne nel caso di ruotino di scorta)
Quando si ripara un pneumatico con sigil-
lanti liquidi, la valvola e il trasmettitore di controllo della pressione dei pneumatici potrebbero non funzionare correttamente.
Se si usa un sigillante liquido, contattare al più presto un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato. Assicurarsi di sostituire la val-vola e il trasmettitore di controllo della
pressione quando si sostituisce il pneuma- tico. ( P.401)
Se il sistema ibrido non si
avvia
I motivi per cui il sistema ibrido
non si avvia possono dipendere
dalla situazione. Controllare
quanto segue ed eseguire la pro-
cedura appropriata:
Il sistema ibrido non si avvia
anche se viene seguita la cor-
retta procedura di avviamento.
( P.193, 195)

480
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

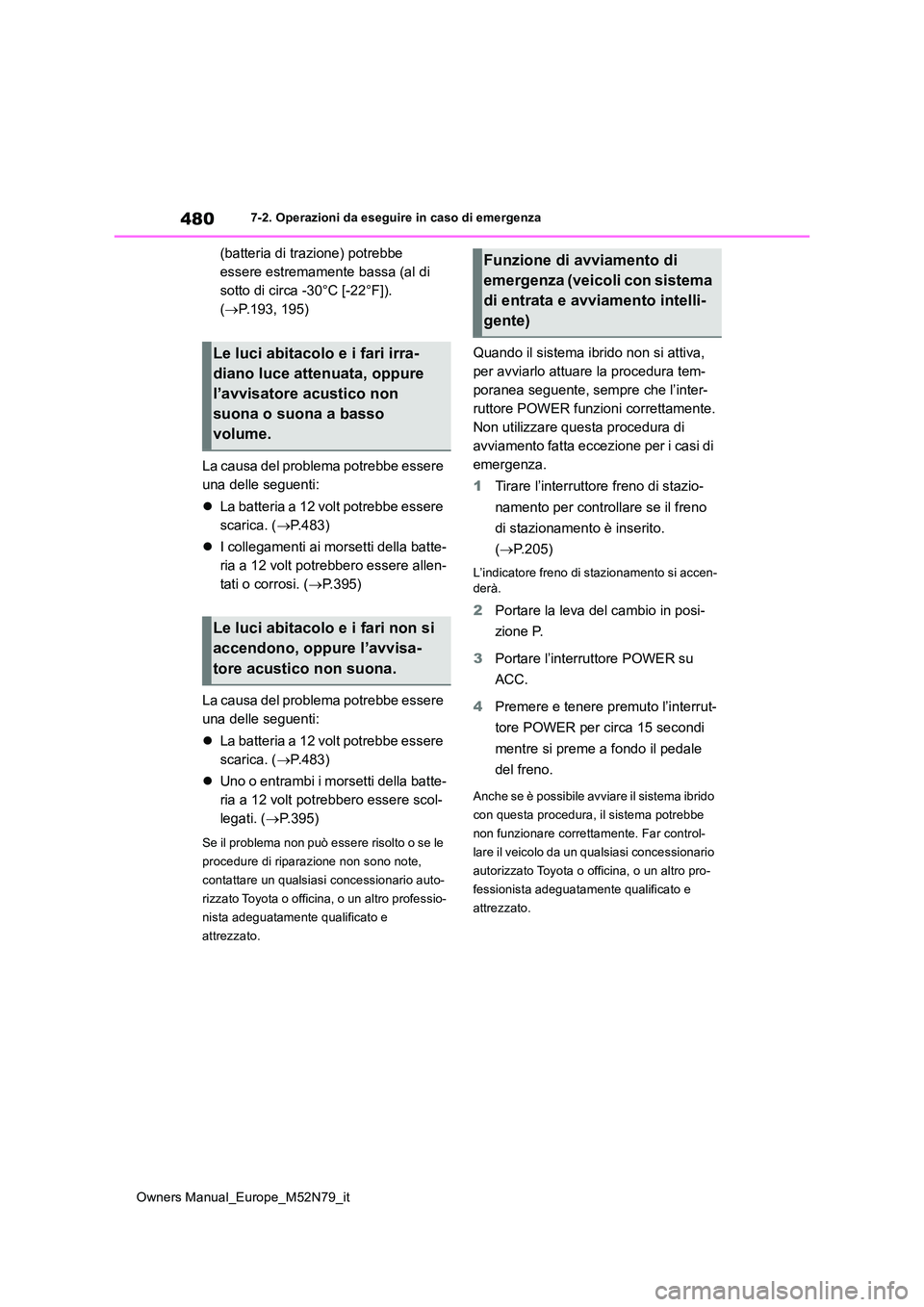

(batteria di trazione) potrebbe
essere estremamente bassa (al di
sotto di circa -30°C [-22°F]).
( P.193, 195)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria a 12 volt potrebbe essere
scarica. ( P.483)
 I collegamenti ai morsetti della batte-
ria a 12 volt potrebbero essere allen-
tati o corrosi. ( P.395)
La causa del problema potrebbe essere
una delle seguenti:
 La batteria a 12 volt potrebbe essere
scarica. ( P.483)
 Uno o entrambi i morsetti della batte-
ria a 12 volt potrebbero essere scol-
legati. ( P.395)
Se il problema non può essere risolto o se le
procedure di riparazione non sono note,
contattare un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e
attrezzato.
Quando il sistema ibrido non si attiva,
per avviarlo attuare la procedura tem-
poranea seguente, sempre che l’inter-
ruttore POWER funzioni correttamente.
Non utilizzare questa procedura di
avviamento fatta eccezione per i casi di
emergenza.
1 Tirare l’interruttore freno di stazio-
namento per controllare se il freno
di stazionamento è inserito.
( P.205)
L’indicatore freno di stazionamento si accen-
derà.
2 Portare la leva del cambio in posi-
zione P.
3 Portare l’interruttore POWER su
ACC.
4 Premere e tenere premuto l’interrut-
tore POWER per circa 15 secondi
mentre si preme a fondo il pedale
del freno.
Anche se è possibile avviare il sistema ibrido
con questa procedura, il sistema potrebbe
non funzionare correttamente. Far control-
lare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
Le luci abitacolo e i fari irra-
diano luce attenuata, oppure
l’avvisatore acustico non
suona o suona a basso
volume.
Le luci abitacolo e i fari non si
accendono, oppure l’avvisa-
tore acustico non suona.
Funzione di avviamento di
emergenza (veicoli con sistema
di entrata e avviamento intelli-
gente)

481
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

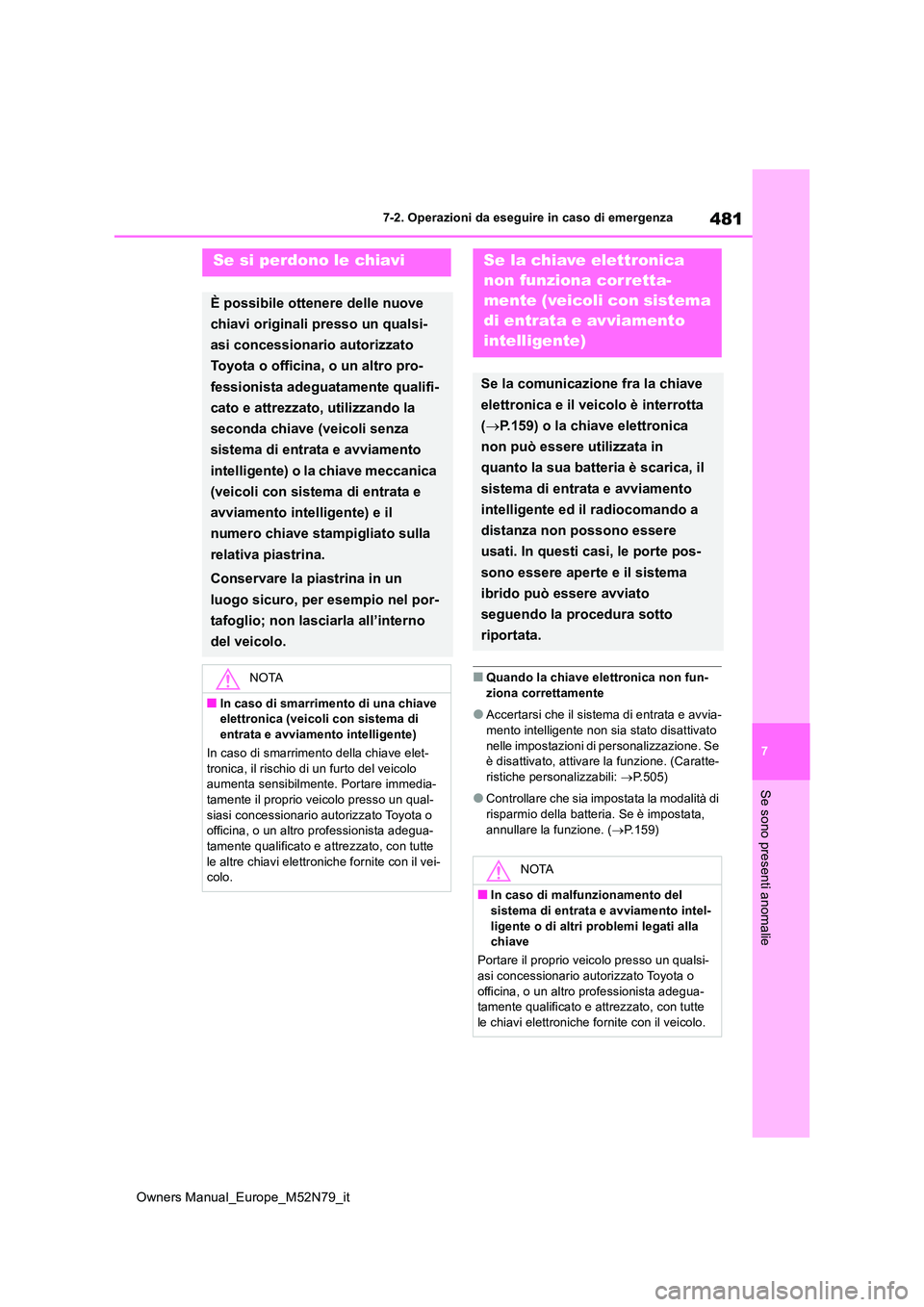

Se sono presenti anomalie
■Quando la chiave elettronica non fun- ziona correttamente
●Accertarsi che il sistema di entrata e avvia-mento intelligente non sia stato disattivato
nelle impostazioni di personalizzazione. Se è disattivato, attivare la funzione. (Caratte-ristiche personalizzabili: P.505)
●Controllare che sia impostata la modalità di risparmio della batteria. Se è impostata,
annullare la funzione. ( P.159)
Se si perdono le chiavi
È possibile ottenere delle nuove
chiavi originali presso un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro pro-
fessionista adeguatamente qualifi-
cato e attrezzato, utilizzando la
seconda chiave (veicoli senza
sistema di entrata e avviamento
intelligente) o la chiave meccanica
(veicoli con sistema di entrata e
avviamento intelligente) e il
numero chiave stampigliato sulla
relativa piastrina.
Conservare la piastrina in un
luogo sicuro, per esempio nel por-
tafoglio; non lasciarla all’interno
del veicolo.
NOTA
■In caso di smarrimento di una chiave elettronica (veicoli con sistema di
entrata e avviamento intelligente)
In caso di smarrimento della chiave elet- tronica, il rischio di un furto del veicolo aumenta sensibilmente. Portare immedia-
tamente il proprio veicolo presso un qual- siasi concessionario autorizzato Toyota o officina, o un altro professionista adegua-
tamente qualificato e attrezzato, con tutte le altre chiavi elettroniche fornite con il vei-colo.
Se la chiave elettronica
non funziona corretta-
mente (veicoli con sistema
di entrata e avviamento
intelligente)
Se la comunicazione fra la chiave
elettronica e il veicolo è interrotta
( P.159) o la chiave elettronica
non può essere utilizzata in
quanto la sua batteria è scarica, il
sistema di entrata e avviamento
intelligente ed il radiocomando a
distanza non possono essere
usati. In questi casi, le porte pos-
sono essere aperte e il sistema
ibrido può essere avviato
seguendo la procedura sotto
riportata.
NOTA
■In caso di malfunzionamento del sistema di entrata e avviamento intel-
ligente o di altri problemi legati alla chiave
Portare il proprio veicolo presso un qualsi- asi concessionario autorizzato Toyota o
officina, o un altro professionista adegua- tamente qualificato e attrezzato, con tutte le chiavi elettroniche fornite con il veicolo.

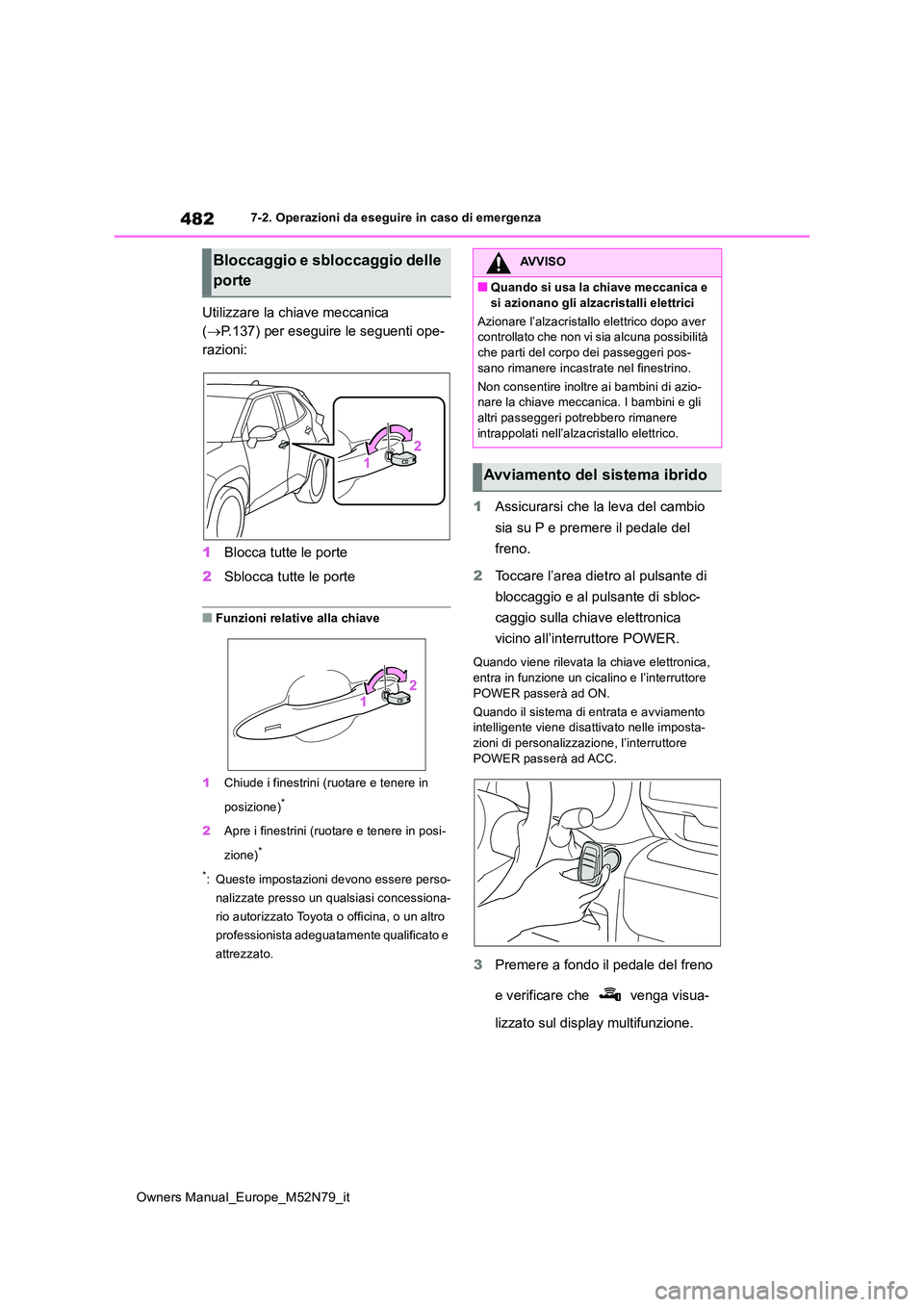

482
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Utilizzare la chiave meccanica
( P.137) per eseguire le seguenti ope-
razioni:
1 Blocca tutte le porte
2 Sblocca tutte le porte
■Funzioni relative alla chiave
1 Chiude i finestrini (ruotare e tenere in
posizione)*
2 Apre i finestrini (ruotare e tenere in posi-
zione)*
*: Queste impostazioni devono essere perso-
nalizzate presso un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e
attrezzato.
1 Assicurarsi che la leva del cambio
sia su P e premere il pedale del
freno.
2 Toccare l’area dietro al pulsante di
bloccaggio e al pulsante di sbloc-
caggio sulla chiave elettronica
vicino all’interruttore POWER.
Quando viene rilevata la chiave elettronica, entra in funzione un cicalino e l’interruttore
POWER passerà ad ON.
Quando il sistema di entrata e avviamento intelligente viene disattivato nelle imposta-zioni di personalizzazione, l’interruttore
POWER passerà ad ACC.
3 Premere a fondo il pedale del freno
e verificare che venga visua-
lizzato sul display multifunzione.
Bloccaggio e sbloccaggio delle
porte
AVVISO
■Quando si usa la chiave meccanica e
si azionano gli alzacristalli elettrici
Azionare l’alzacristallo elettrico dopo aver controllato che non vi sia alcuna possibilità che parti del corpo dei passeggeri pos-
sano rimanere incastrate nel finestrino.
Non consentire inoltre ai bambini di azio- nare la chiave meccanica. I bambini e gli altri passeggeri potrebbero rimanere
intrappolati nell’alzacristallo elettrico.
Avviamento del sistema ibrido

483
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

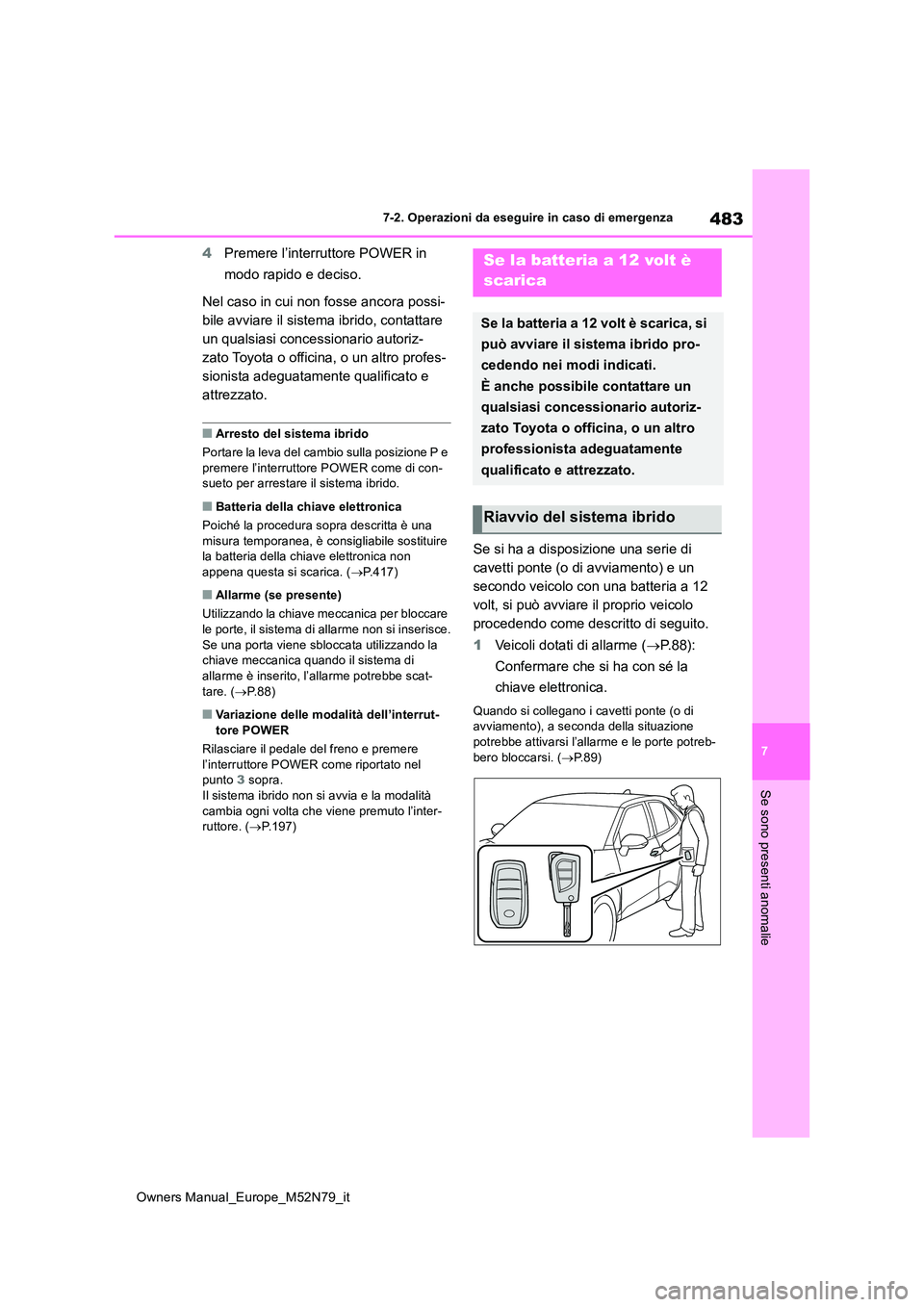

4Premere l’interruttore POWER in
modo rapido e deciso.
Nel caso in cui non fosse ancora possi-
bile avviare il sistema ibrido, contattare
un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e
attrezzato.
■Arresto del sistema ibrido
Portare la leva del cambio sulla posizione P e premere l’interruttore POWER come di con-sueto per arrestare il sistema ibrido.
■Batteria della chiave elettronica
Poiché la procedura sopra descritta è una
misura temporanea, è consigliabile sostituire la batteria della chiave elettronica non appena questa si scarica. ( P.417)
■Allarme (se presente)
Utilizzando la chiave meccanica per bloccare
le porte, il sistema di allarme non si inserisce. Se una porta viene sbloccata utilizzando la chiave meccanica quando il sistema di
allarme è inserito, l’allarme potrebbe scat- tare. ( P. 8 8 )
■Variazione delle modalità dell’interrut- tore POWER
Rilasciare il pedale del freno e premere
l’interruttore POWER come riportato nel punto 3 sopra. Il sistema ibrido non si avvia e la modalità
cambia ogni volta che viene premuto l’inter- ruttore. ( P.197)
Se si ha a disposizione una serie di
cavetti ponte (o di avviamento) e un
secondo veicolo con una batteria a 12
volt, si può avviare il proprio veicolo
procedendo come descritto di seguito.
1 Veicoli dotati di allarme (P. 8 8 ) :
Confermare che si ha con sé la
chiave elettronica.
Quando si collegano i cavetti ponte (o di avviamento), a seconda della situazione
potrebbe attivarsi l’allarme e le porte potreb- bero bloccarsi. ( P.89)
Se la batteria a 12 volt è
scarica
Se la batteria a 12 volt è scarica, si
può avviare il sistema ibrido pro-
cedendo nei modi indicati.
È anche possibile contattare un
qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Riavvio del sistema ibrido

484
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

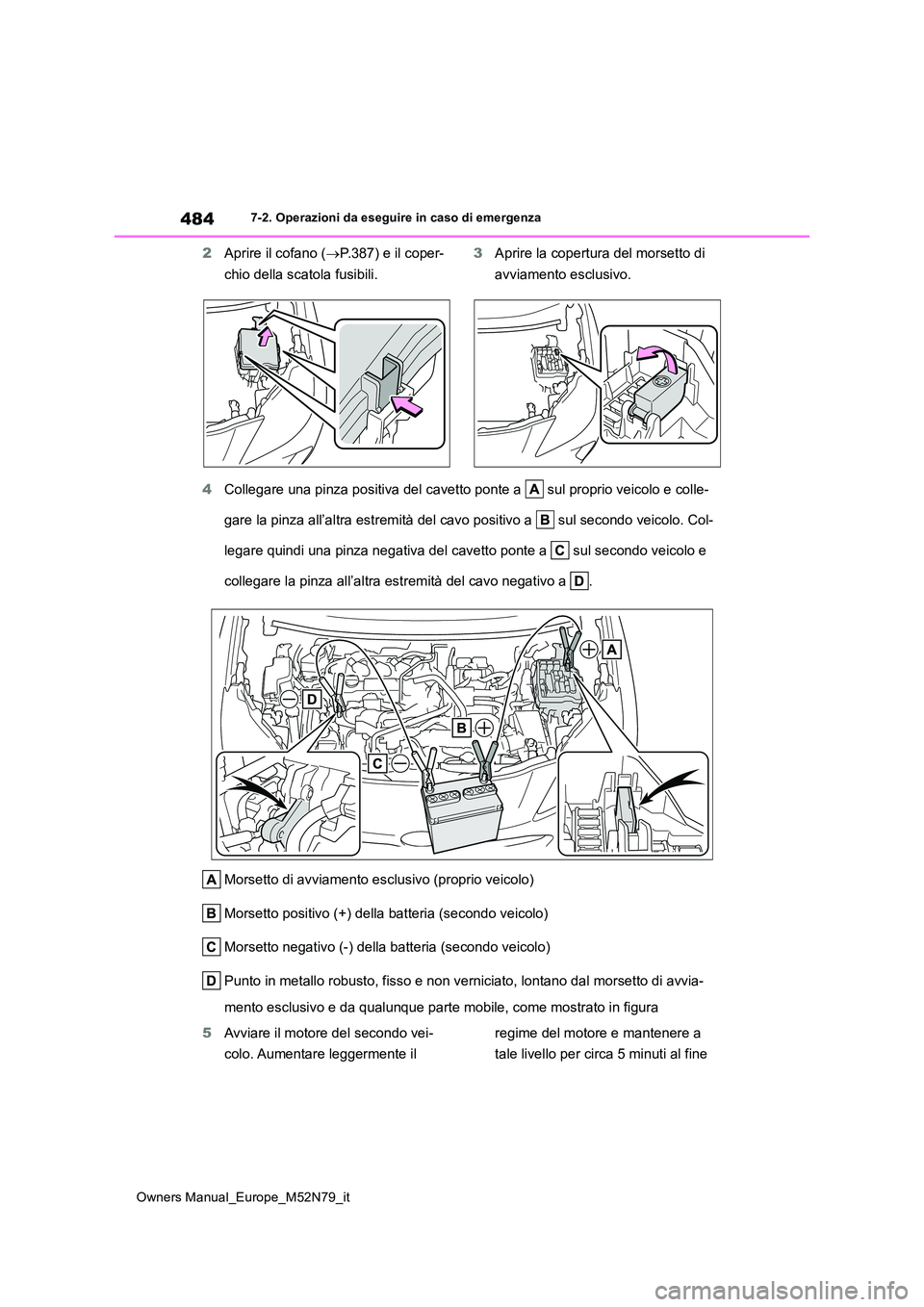

2Aprire il cofano (P.387) e il coper-
chio della scatola fusibili.
3 Aprire la copertura del morsetto di
avviamento esclusivo.
4 Collegare una pinza positiva del cavetto ponte a sul proprio veicolo e colle-
gare la pinza all’altra estremità del cavo positivo a sul seco ndo veicolo. Col-
legare quindi una pinza negativa del cavetto ponte a sul secon do veicolo e
collegare la pinza all’altra estremità del cavo negativo a .
Morsetto di avviamento esclusivo (proprio veicolo)
Morsetto positivo (+) della batteria (secondo veicolo)
Morsetto negativo (-) della batteria (secondo veicolo)
Punto in metallo robusto, fisso e non verniciato, lontano dal m orsetto di avvia-
mento esclusivo e da qualunque parte mobile, come mostrato in f igura
5 Avviare il motore del secondo vei-
colo. Aumentare leggermente il
regime del motore e mantenere a
tale livello per circa 5 minuti al fine

485
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

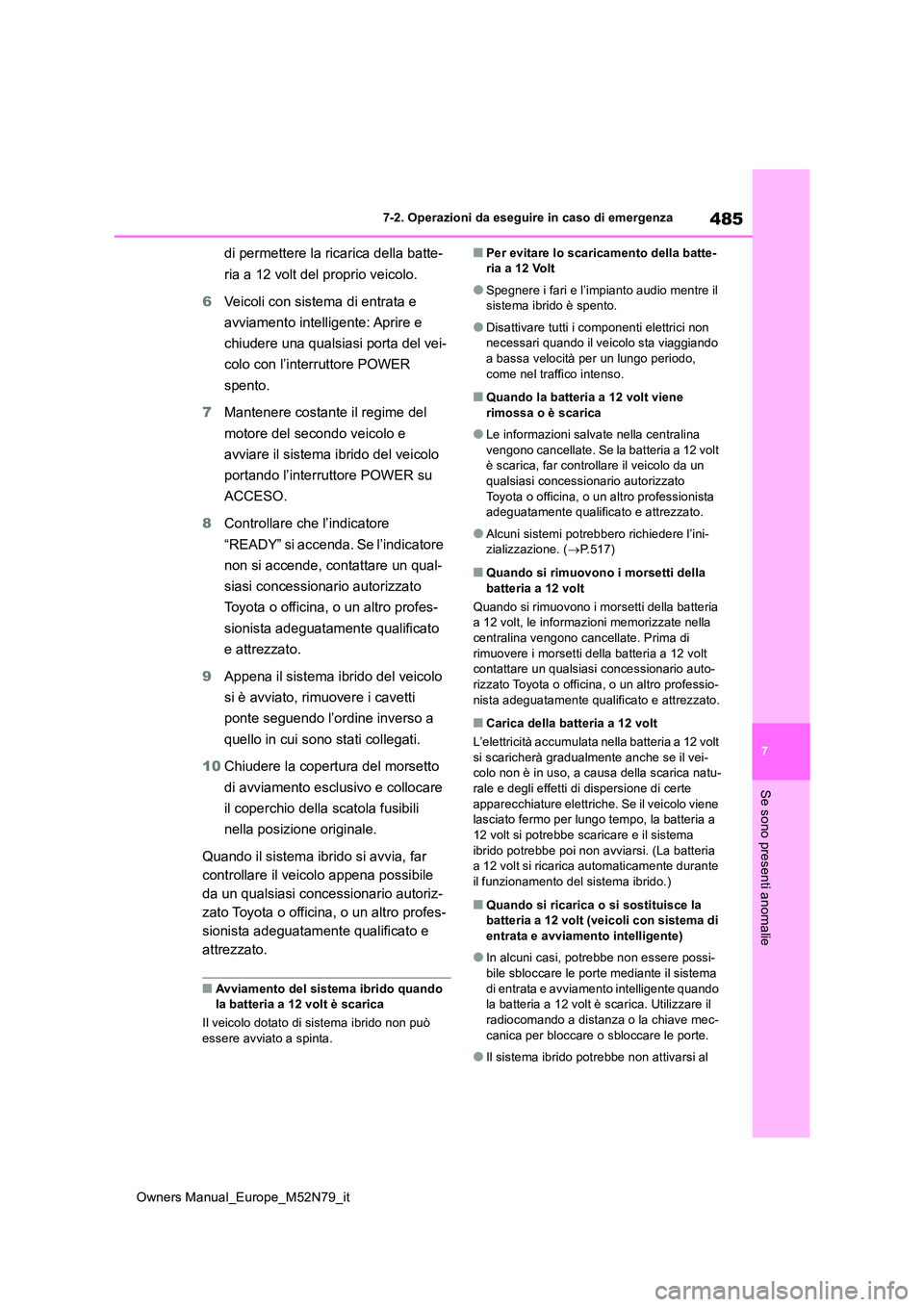

di permettere la ricarica della batte-
ria a 12 volt del proprio veicolo.
6 Veicoli con sistema di entrata e
avviamento intelligente: Aprire e
chiudere una qualsiasi porta del vei-
colo con l’interruttore POWER
spento.
7 Mantenere costante il regime del
motore del secondo veicolo e
avviare il sistema ibrido del veicolo
portando l’interruttore POWER su
ACCESO.
8 Controllare che l’indicatore
“READY” si accenda. Se l’indicatore
non si accende, contattare un qual-
siasi concessionario autorizzato
Toyota o officina, o un altro profes-
sionista adeguatamente qualificato
e attrezzato.
9 Appena il sistema ibrido del veicolo
si è avviato, rimuovere i cavetti
ponte seguendo l’ordine inverso a
quello in cui sono stati collegati.
10 Chiudere la copertura del morsetto
di avviamento esclusivo e collocare
il coperchio della scatola fusibili
nella posizione originale.
Quando il sistema ibrido si avvia, far
controllare il veicolo appena possibile
da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro profes-
sionista adeguatamente qualificato e
attrezzato.
■Avviamento del sistema ibrido quando la batteria a 12 volt è scarica
Il veicolo dotato di sistema ibrido non può essere avviato a spinta.
■Per evitare lo scaricamento della batte-ria a 12 Volt
●Spegnere i fari e l’impianto audio mentre il sistema ibrido è spento.
●Disattivare tutti i componenti elettrici non necessari quando il veicolo sta viaggiando a bassa velocità per un lungo periodo,
come nel traffico intenso.
■Quando la batteria a 12 volt viene rimossa o è scarica
●Le informazioni salvate nella centralina vengono cancellate. Se la batteria a 12 volt è scarica, far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Alcuni sistemi potrebbero richiedere l’ini-zializzazione. ( P.517)
■Quando si rimuovono i morsetti della
batteria a 12 volt
Quando si rimuovono i morsetti della batteria a 12 volt, le informazioni memorizzate nella centralina vengono cancellate. Prima di
rimuovere i morsetti della batteria a 12 volt contattare un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato.
■Carica della batteria a 12 volt
L’elettricità accumulata nella batteria a 12 volt si scaricherà gradualmente anche se il vei-colo non è in uso, a causa della scarica natu-
rale e degli effetti di dispersione di certe apparecchiature elettriche. Se il veicolo viene lasciato fermo per lungo tempo, la batteria a
12 volt si potrebbe scaricare e il sistema ibrido potrebbe poi non avviarsi. (La batteria a 12 volt si ricarica automaticamente durante
il funzionamento del sistema ibrido.)
■Quando si ricarica o si sostituisce la batteria a 12 volt (veicoli con sistema di entrata e avviamento intelligente)
●In alcuni casi, potrebbe non essere possi-bile sbloccare le porte mediante il sistema
di entrata e avviamento intelligente quando la batteria a 12 volt è scarica. Utilizzare il radiocomando a distanza o la chiave mec-
canica per bloccare o sbloccare le porte.
●Il sistema ibrido potrebbe non attivarsi al

486
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

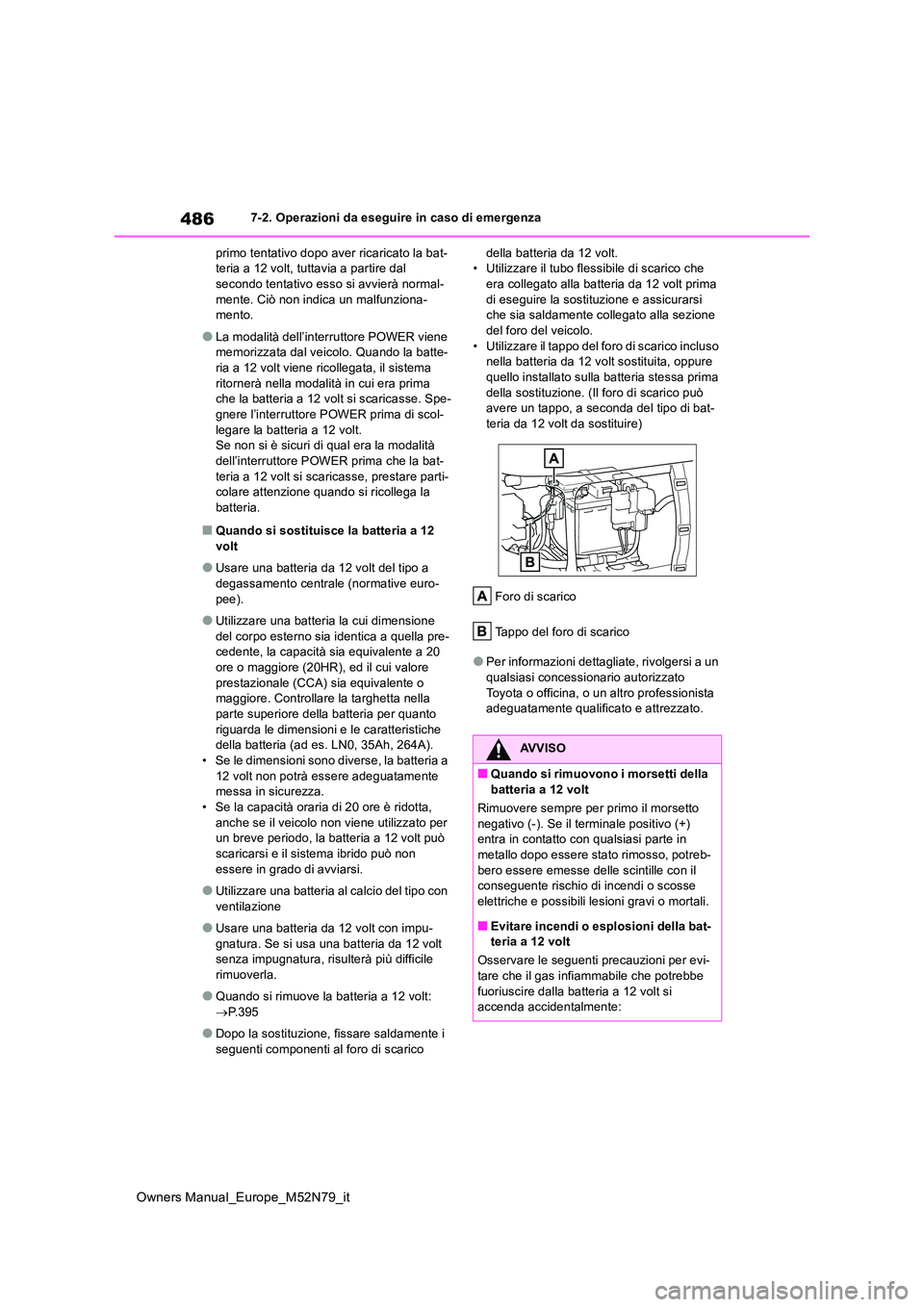

primo tentativo dopo av er ricaricato la bat- teria a 12 volt, tuttavia a partire dal secondo tentativo esso si avvierà normal-
mente. Ciò non indica un malfunziona- mento.
●La modalità dell’interruttore POWER viene memorizzata dal veicolo. Quando la batte-ria a 12 volt viene ricollegata, il sistema
ritornerà nella modalità in cui era prima che la batteria a 12 volt si scaricasse. Spe-gnere l’interruttore POWER prima di scol-
legare la batteria a 12 volt. Se non si è sicuri di qual era la modalità dell’interruttore POWER prima che la bat-
teria a 12 volt si scaricasse, prestare parti- colare attenzione quando si ricollega la batteria.
■Quando si sostituisce la batteria a 12
volt
●Usare una batteria da 12 volt del tipo a
degassamento centrale (normative euro- pee).
●Utilizzare una batteria la cui dimensione del corpo esterno sia identica a quella pre-cedente, la capacità sia equivalente a 20
ore o maggiore (20HR), ed il cui valore prestazionale (CCA) sia equivalente o maggiore. Controllare la targhetta nella
parte superiore della batteria per quanto riguarda le dimensioni e le caratteristiche della batteria (ad es. LN0, 35Ah, 264A).
• Se le dimensioni sono diverse, la batteria a 12 volt non potrà essere adeguatamente messa in sicurezza.
• Se la capacità oraria di 20 ore è ridotta, anche se il veicolo non viene utilizzato per un breve periodo, la batteria a 12 volt può
scaricarsi e il sistema ibrido può non essere in grado di avviarsi.
●Utilizzare una batteria al calcio del tipo con ventilazione
●Usare una batteria da 12 volt con impu-gnatura. Se si usa una batteria da 12 volt senza impugnatura, risulterà più difficile
rimuoverla.
●Quando si rimuove la batteria a 12 volt:
 P.395
●Dopo la sostituzione, fissare saldamente i
seguenti componenti al foro di scarico
della batteria da 12 volt. • Utilizzare il tubo flessibile di scarico che era collegato alla batteria da 12 volt prima
di eseguire la sostituzione e assicurarsi che sia saldamente collegato alla sezione del foro del veicolo.
• Utilizzare il tappo del foro di scarico incluso nella batteria da 12 volt sostituita, oppure quello installato sulla batteria stessa prima
della sostituzione. (Il foro di scarico può avere un tappo, a seconda del tipo di bat-teria da 12 volt da sostituire)
Foro di scarico
Tappo del foro di scarico
●Per informazioni dettagliate, rivolgersi a un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
AVVISO
■Quando si rimuovono i morsetti della batteria a 12 volt
Rimuovere sempre per primo il morsetto
negativo (-). Se il terminale positivo (+) entra in contatto con qualsiasi parte in metallo dopo essere stato rimosso, potreb-
bero essere emesse delle scintille con il conseguente rischio di incendi o scosse elettriche e possibili lesioni gravi o mortali.
■Evitare incendi o esplosioni della bat-teria a 12 volt
Osservare le seguenti precauzioni per evi- tare che il gas infiammabile che potrebbe
fuoriuscire dalla batteria a 12 volt si accenda accidentalmente:

487
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

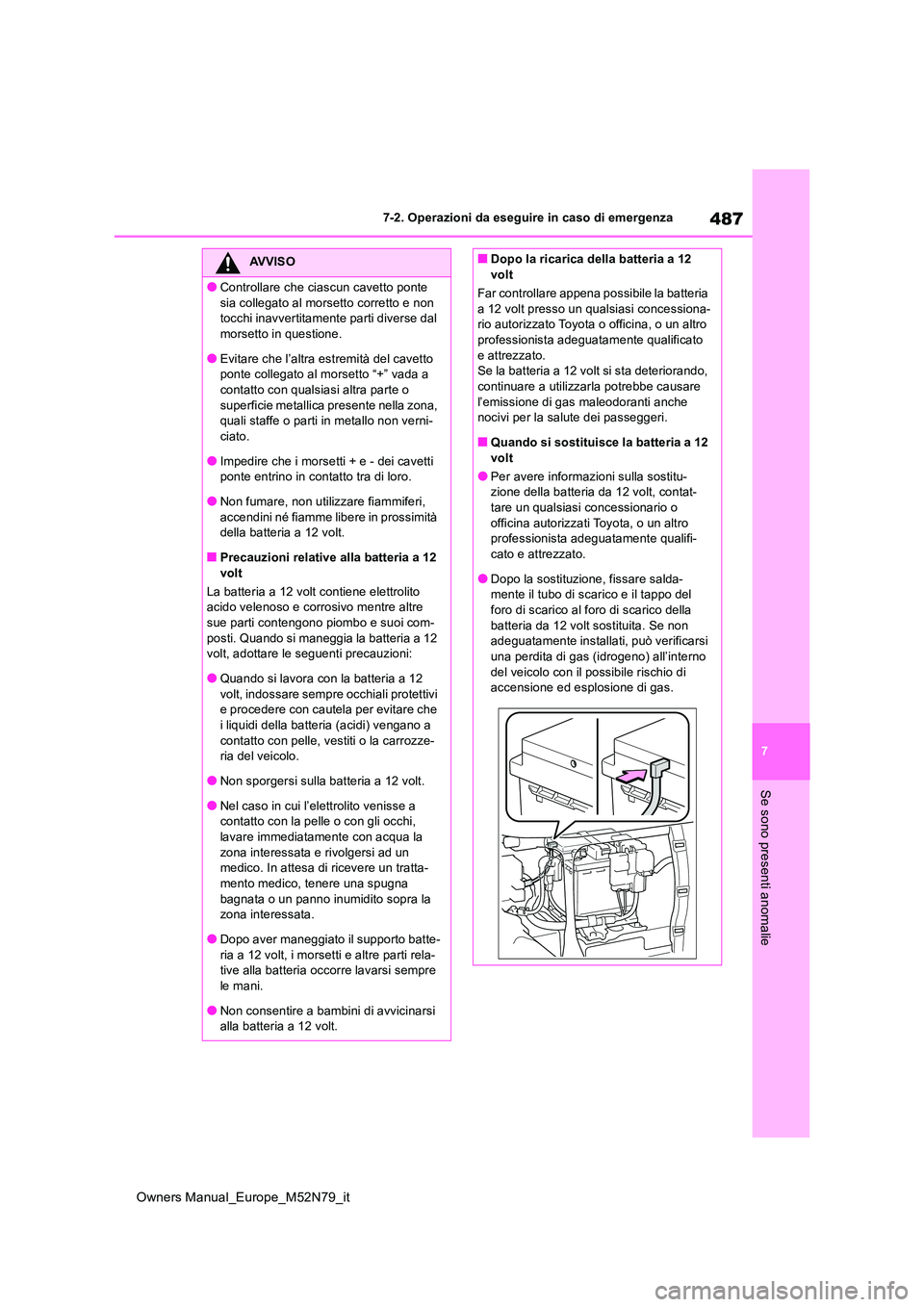

Se sono presenti anomalie
AVVISO
●Controllare che ciascun cavetto ponte
sia collegato al morsetto corretto e non tocchi inavvertitamente parti diverse dal morsetto in questione.
●Evitare che l’altra estremità del cavetto ponte collegato al morsetto “+” vada a contatto con qualsiasi altra parte o
superficie metallica presente nella zona, quali staffe o parti in metallo non verni-ciato.
●Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
●Non fumare, non utilizzare fiammiferi,
accendini né fiamme libere in prossimità della batteria a 12 volt.
■Precauzioni relative alla batteria a 12
volt
La batteria a 12 volt contiene elettrolito acido velenoso e corrosivo mentre altre sue parti contengono piombo e suoi com-
posti. Quando si maneggia la batteria a 12 volt, adottare le seguenti precauzioni:
●Quando si lavora con la batteria a 12
volt, indossare sempre occhiali protettivi e procedere con cautela per evitare che
i liquidi della batteria (acidi) vengano a contatto con pelle, vestiti o la carrozze-ria del veicolo.
●Non sporgersi sulla batteria a 12 volt.
●Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi,
lavare immediatamente con acqua la zona interessata e rivolgersi ad un medico. In attesa di ricevere un tratta-
mento medico, tenere una spugna bagnata o un panno inumidito sopra la zona interessata.
●Dopo aver maneggiato il supporto batte-ria a 12 volt, i morsetti e altre parti rela-tive alla batteria occorre lavarsi sempre
le mani.
●Non consentire a bambini di avvicinarsi alla batteria a 12 volt.
■Dopo la ricarica della batteria a 12 volt
Far controllare appena possibile la batteria
a 12 volt presso un qualsiasi concessiona- rio autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato. Se la batteria a 12 volt si sta deteriorando, continuare a utilizzarla potrebbe causare
l’emissione di gas maleodoranti anche nocivi per la salute dei passeggeri.
■Quando si sostituisce la batteria a 12
volt
●Per avere informazioni sulla sostitu- zione della batteria da 12 volt, contat-tare un qualsiasi concessionario o
officina autorizzati Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
●Dopo la sostituzione, fissare salda-mente il tubo di scarico e il tappo del foro di scarico al foro di scarico della
batteria da 12 volt sostituita. Se non adeguatamente installati, può verificarsi una perdita di gas (idrogeno) all’interno
del veicolo con il possibile rischio di accensione ed esplosione di gas.

488
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se il misuratore della temperatura
refrigerante motore entra nella zona
rossa, oppure sul display multifun-
zione compare “Motore surri-scal-
dato. Fermarsi in luogo sicuro.
Vedere man.”
1 Fermare il veicolo in un posto
sicuro, spegnere l’impianto di condi-
zionamento aria e arrestare il
sistema ibrido.
2 Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di
vapore si riduca e sollevare il
cofano con cautela.
Se non si notano fuoriuscite di
vapore: Sollevare il cofano con cau-
tela.

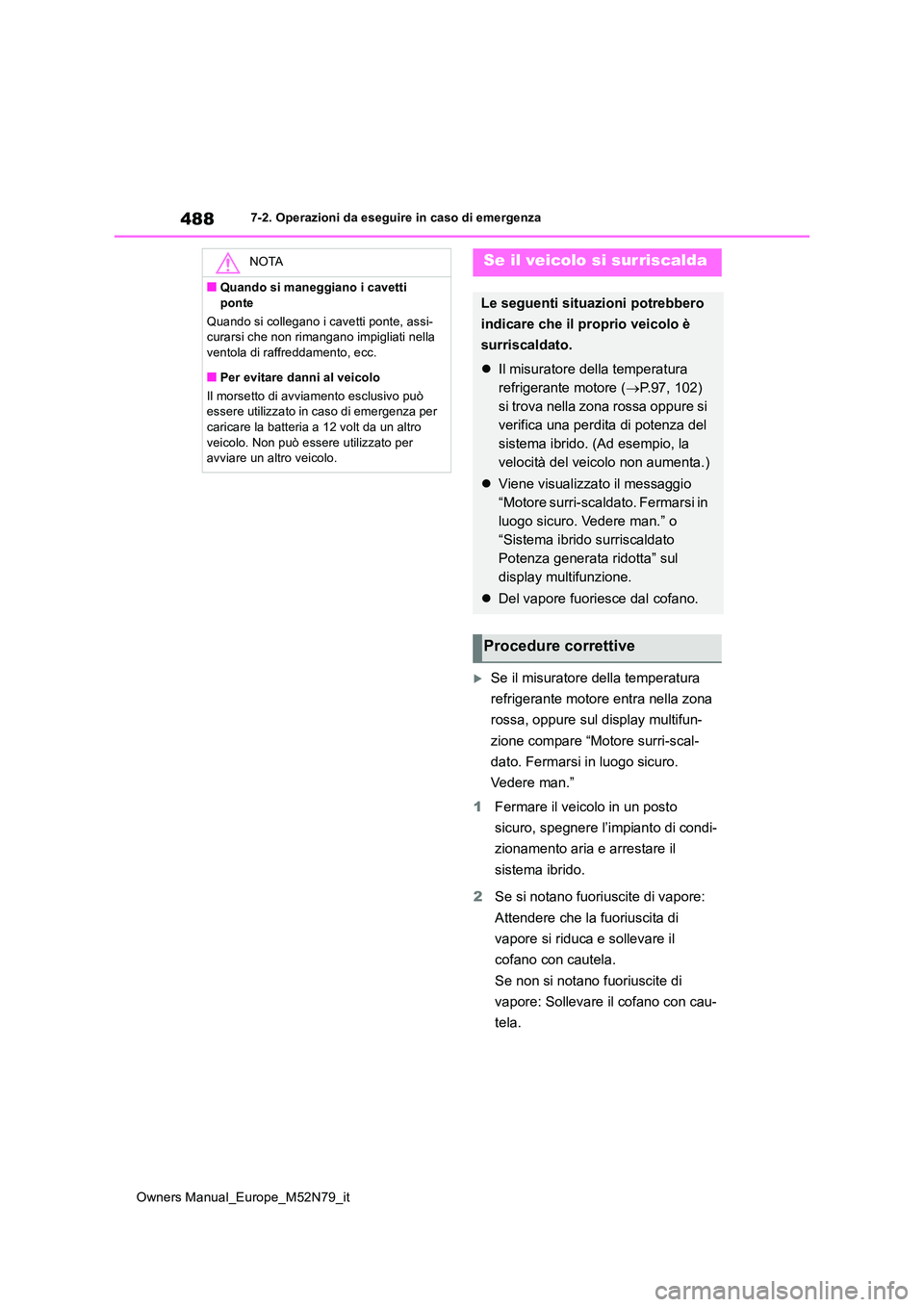

NOTA
■Quando si maneggiano i cavetti
ponte
Quando si collegano i cavetti ponte, assi- curarsi che non rimangano impigliati nella ventola di raffreddamento, ecc.
■Per evitare danni al veicolo
Il morsetto di avviamento esclusivo può essere utilizzato in caso di emergenza per caricare la batteria a 12 volt da un altro
veicolo. Non può essere utilizzato per avviare un altro veicolo.
Se il veicolo si surriscalda
Le seguenti situazioni potrebbero
indicare che il proprio veicolo è
surriscaldato.
 Il misuratore della temperatura
refrigerante motore ( P.97, 102)
si trova nella zona rossa oppure si
verifica una perdita di potenza del
sistema ibrido. (Ad esempio, la
velocità del veicolo non aumenta.)
 Viene visualizzato il messaggio
“Motore surri-scaldato. Fermarsi in
luogo sicuro. Vedere man.” o
“Sistema ibrido surriscaldato
Potenza generata ridotta” sul
display multifunzione.
 Del vapore fuoriesce dal cofano.
Procedure correttive
