3317-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung

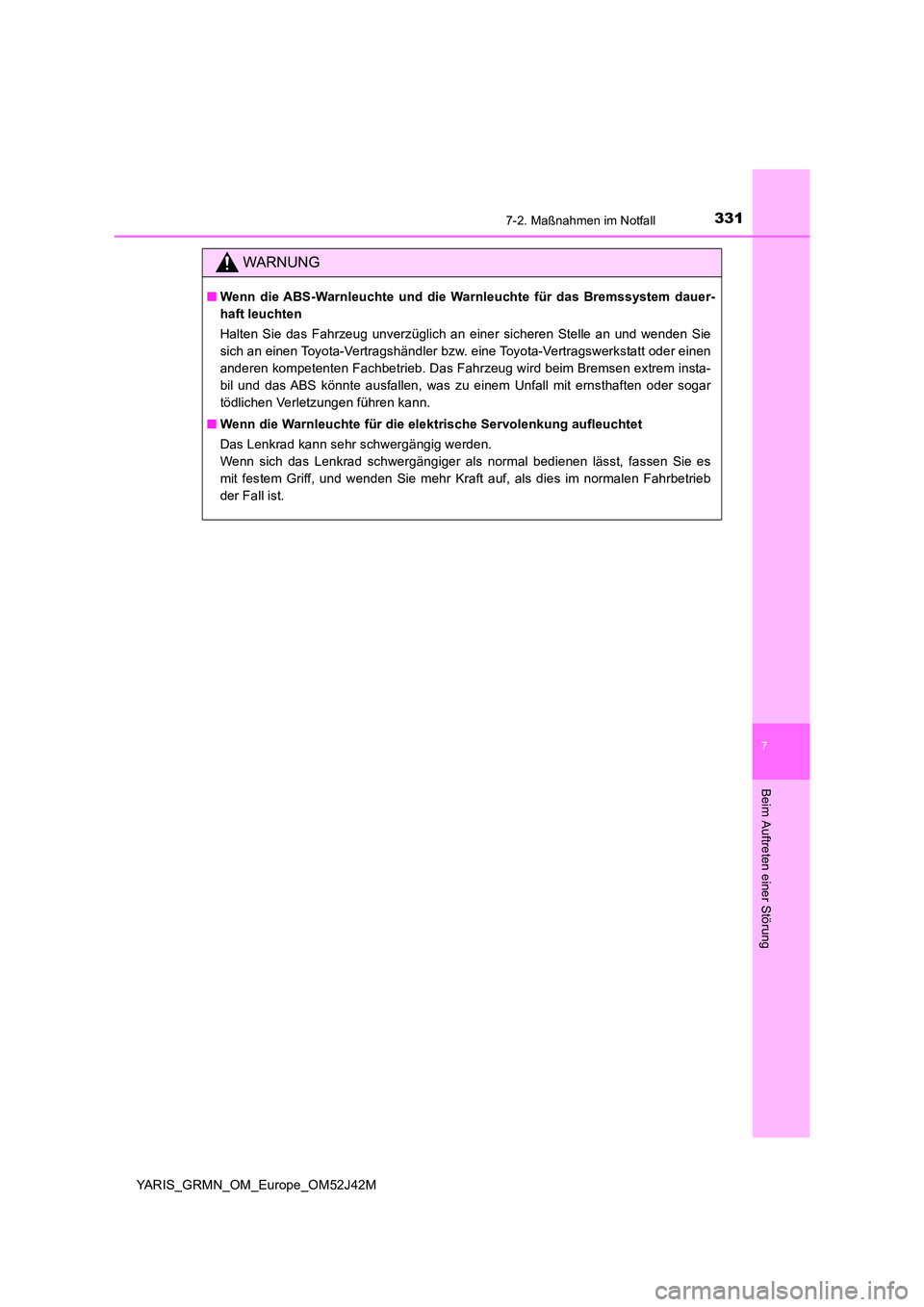

WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff, und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb
der Fall ist.

3327-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M

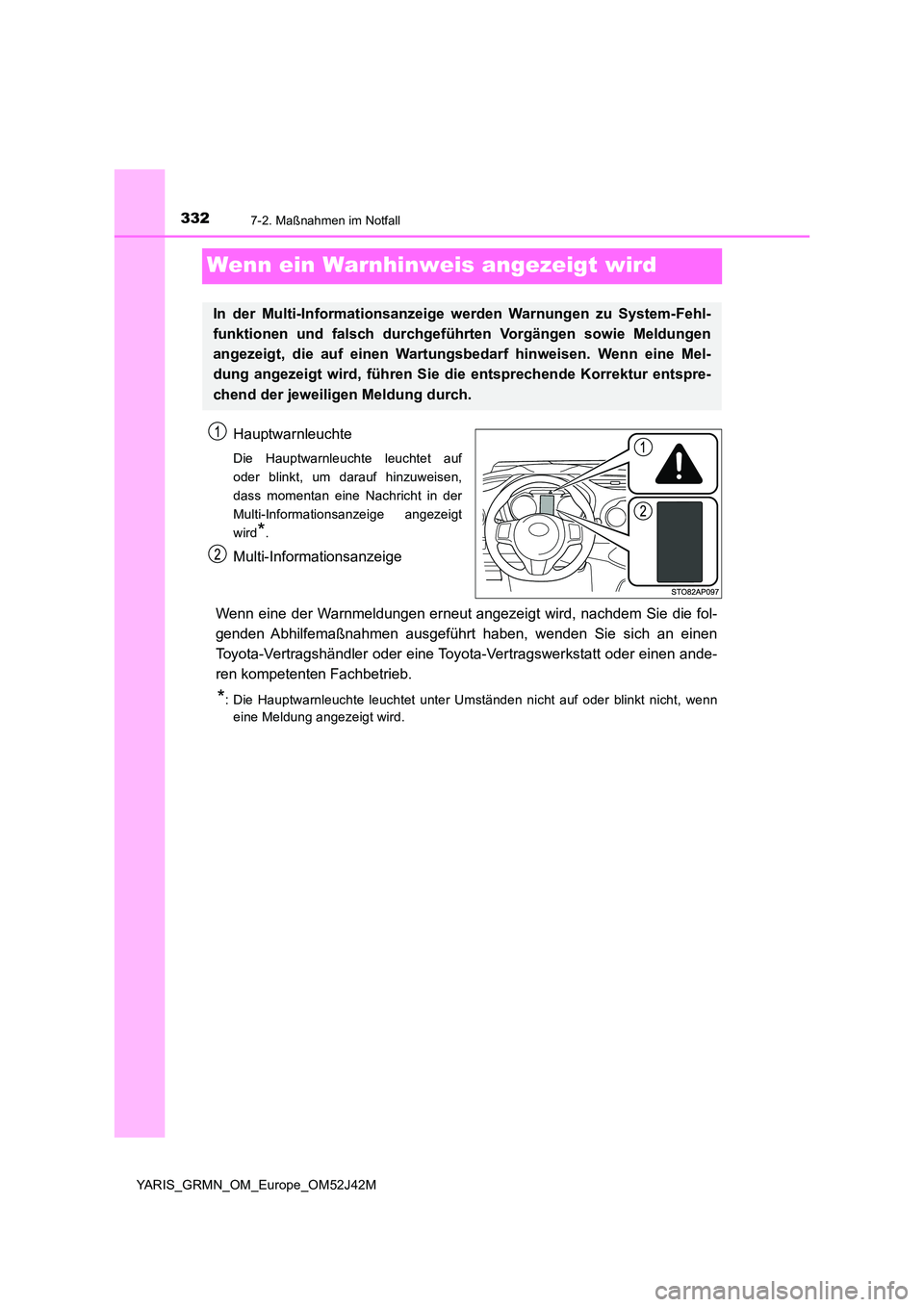

Wenn ein Warnhinweis angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auf
oder blinkt, um darauf hinzuweisen,
dass momentan eine Nachricht in der
Multi-Informationsanzeige angezeigt
wird*.
Multi-Informationsanzeige
Wenn eine der Warnmeldungen erneut angezeigt wird, nachdem Sie die fol-
genden Abhilfemaßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler oder eine Toyo ta-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
*: Die Hauptwarnleuchte leuchtet unter Umständen nicht auf oder blinkt nicht, wenn
eine Meldung angezeigt wird.
In der Multi-Informati onsanzeige werden Warnungen zu System-Fehl-
funktionen und falsch durchgeführten Vorgängen sowie Meldungen
angezeigt, die auf einen Wartungsbedarf hinweisen. Wenn eine Mel-
dung angezeigt wird, führen Sie die entsprechende Korrektur entspre-
chend der jeweiligen Meldung durch.

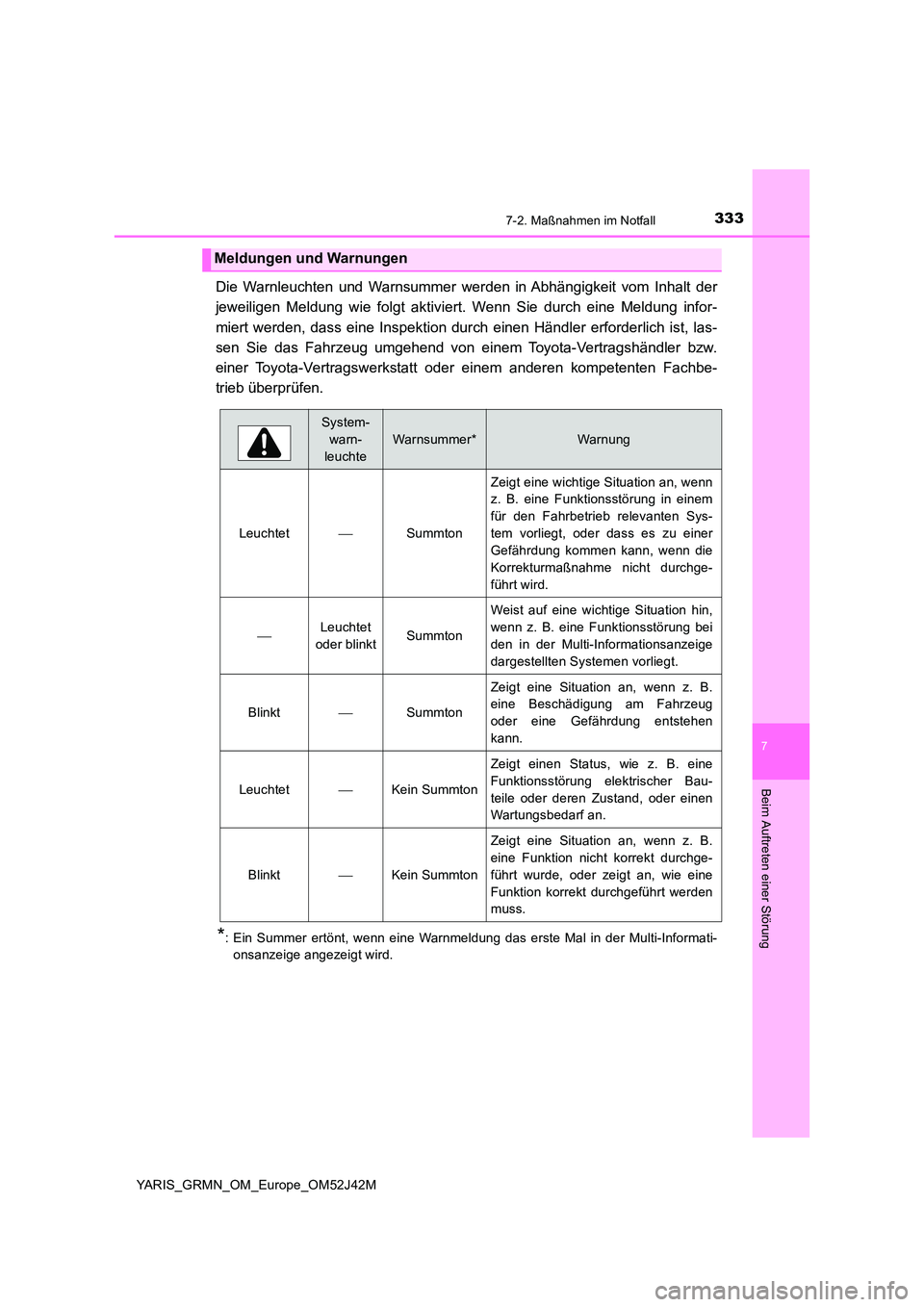

3337-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung infor-
miert werden, dass eine Inspektion durch einen Händler erforderlich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
System-
warn-
leuchte
Warnsummer*Warnung
Leuchtet Summton
Zeigt eine wichtige Situation an, wenn
z. B. eine Funktionsstörung in einem
für den Fahrbetrieb relevanten Sys-
tem vorliegt, oder dass es zu einer
Gefährdung kommen kann, wenn die
Korrekturmaßnahme nicht durchge-
führt wird.
Leuchtet
oder blinktSummton
Weist auf eine wichtige Situation hin,
wenn z. B. eine Funktionsstörung bei
den in der Multi-Informationsanzeige
dargestellten Systemen vorliegt.
BlinktSummton
Zeigt eine Situation an, wenn z. B.
eine Beschädigung am Fahrzeug
oder eine Gefährdung entstehen
kann.
LeuchtetKein Summton
Zeigt einen Status, wie z. B. eine
Funktionsstörung elektrischer Bau-
teile oder deren Zustand, oder einen
Wartungsbedarf an.
BlinktKein Summton
Zeigt eine Situation an, wenn z. B.
eine Funktion nicht korrekt durchge-
führt wurde, oder zeigt an, wie eine
Funktion korrekt durchgeführt werden
muss.

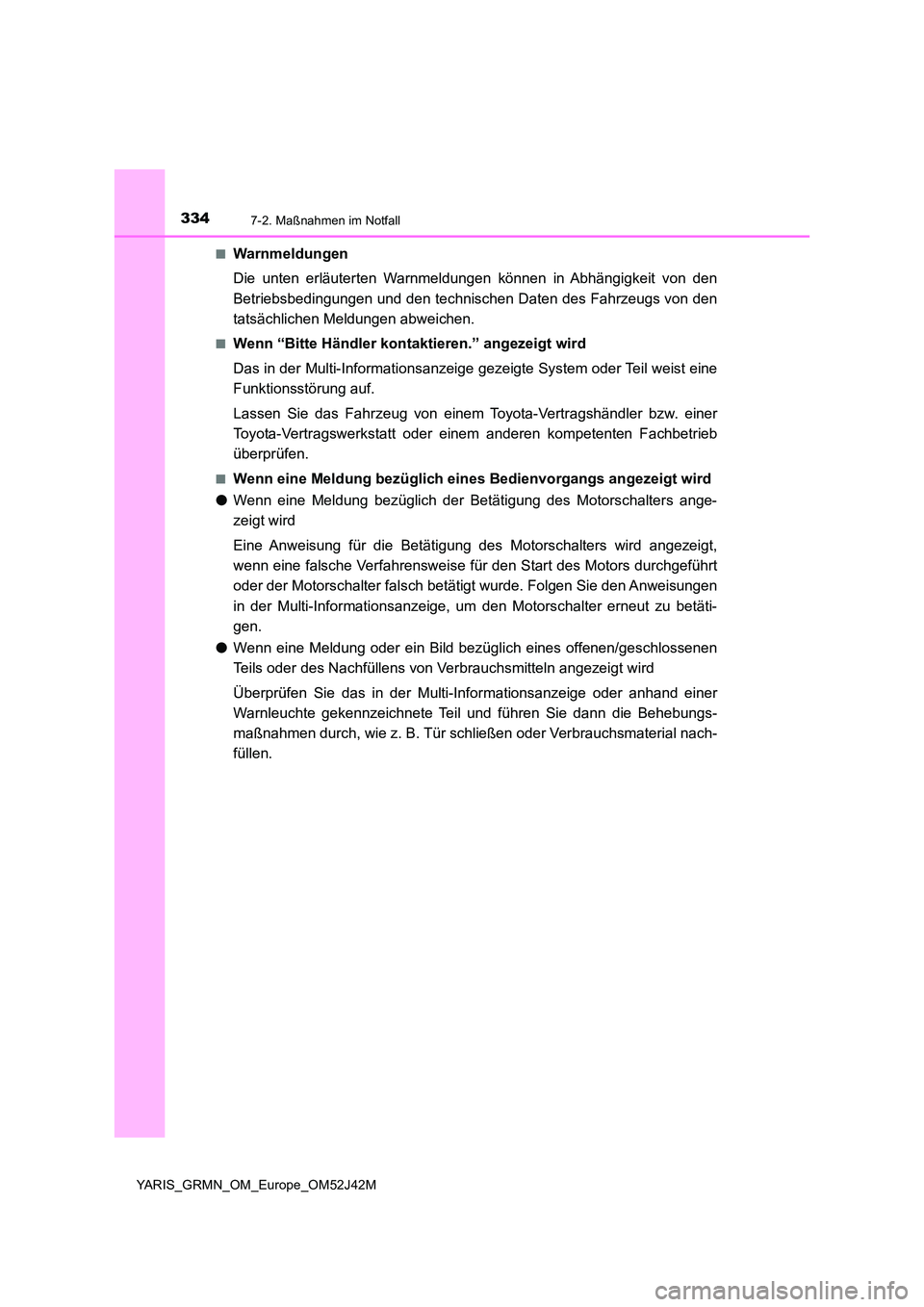

3347-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
■Warnmeldungen
Die unten erläuterten Warnmeldungen können in Abhängigkeit von den
Betriebsbedingungen und den technischen Daten des Fahrzeugs von den
tatsächlichen Meldungen abweichen.
■Wenn “Bitte Händler kontaktieren.” angezeigt wird
Das in der Multi-Informationsanzeige gezeigte System oder Teil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
■Wenn eine Meldung bezüglich eines Bedienvorgangs angezeigt wird
● Wenn eine Meldung bezüglich der Betätigung des Motorschalters ange-
zeigt wird
Eine Anweisung für die Betätigung des Motorschalters wird angezeigt,
wenn eine falsche Verfahrensweise für den Start des Motors durchgeführt
oder der Motorschalter falsch betätigt wurde. Folgen Sie den Anweisungen
in der Multi-Informationsanzeige, um den Motorschalter erneut zu betäti-
gen.
● Wenn eine Meldung oder ein Bild bezüglich eines offenen/geschlossenen
Teils oder des Nachfüllens von Verbrauchsmitteln angezeigt wird
Überprüfen Sie das in der Multi-Informationsanzeige oder anhand einer
Warnleuchte gekennzeichnete Teil und führen Sie dann die Behebungs-
maßnahmen durch, wie z. B. Tür schließen oder Verbrauchsmaterial nach-
füllen.

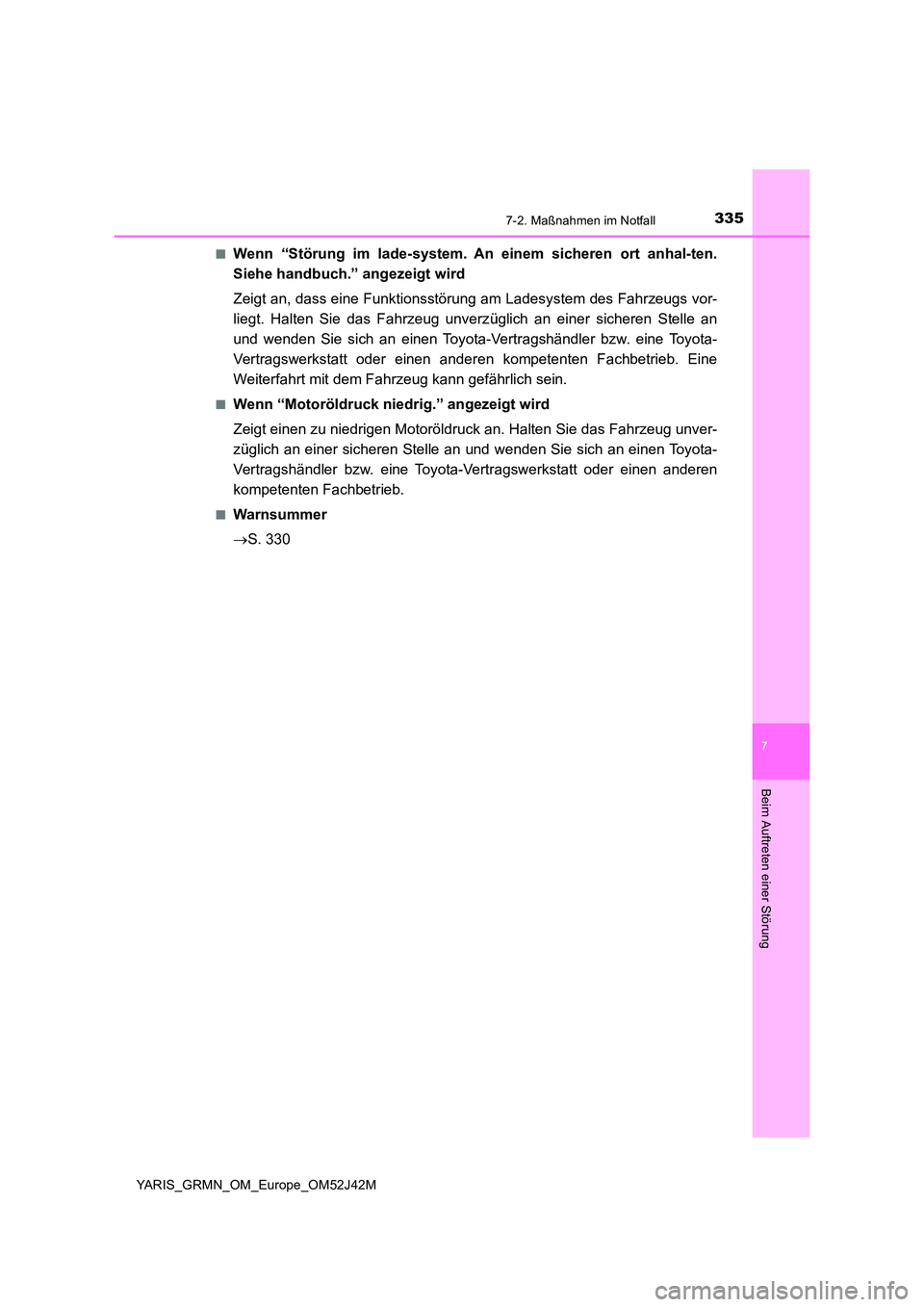

3357-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
■Wenn “Störung im lade-system. An einem sicheren ort anhal-ten.
Siehe handbuch.” angezeigt wird
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahrzeugs vor-
liegt. Halten Sie das Fahrzeug unverz üglich an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
■Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an. Halten Sie das Fahrzeug unver-
züglich an einer sicheren Stelle an und wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
■Warnsummer
 S. 330

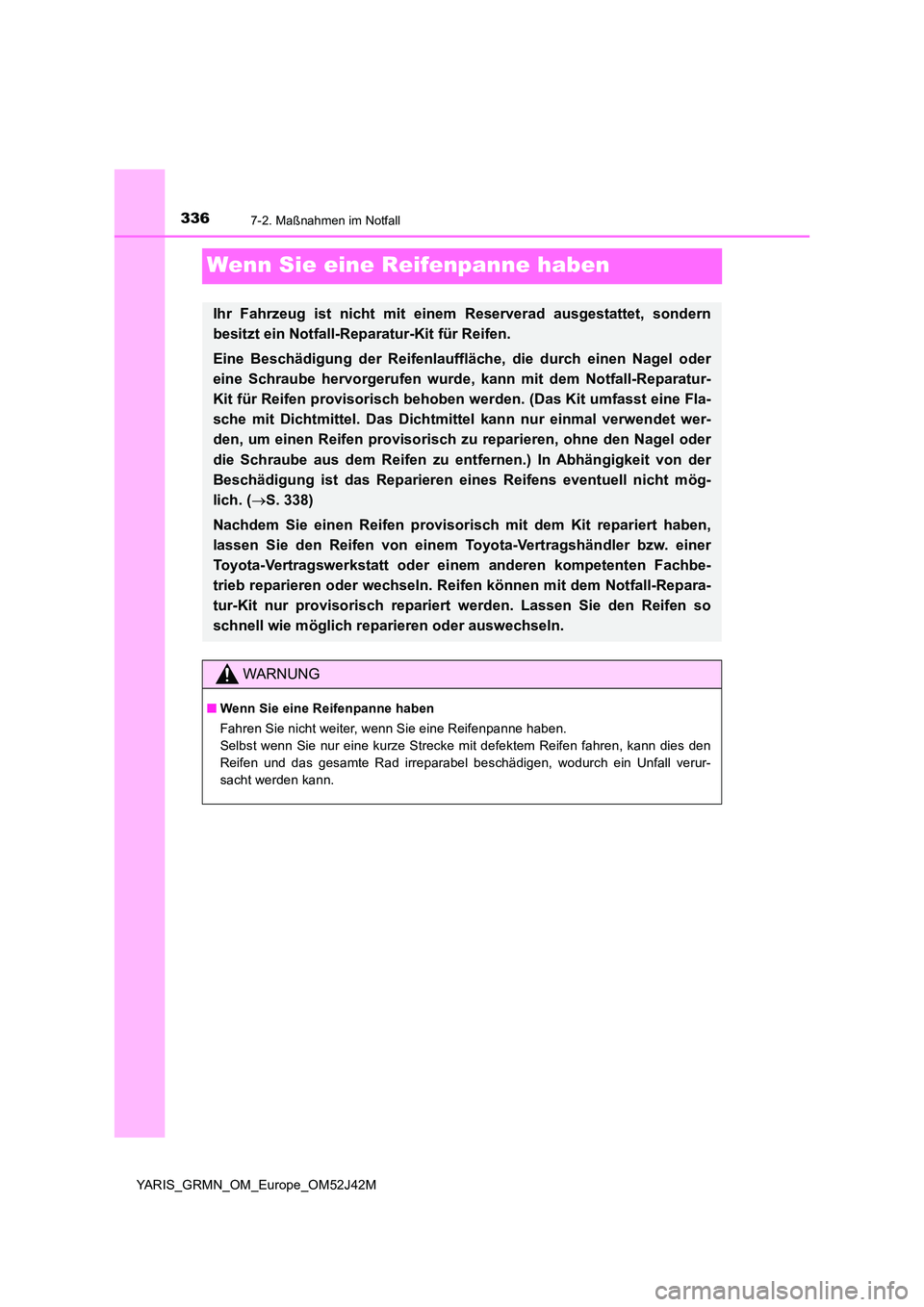

3367-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
Wenn Sie eine Reifenpanne haben
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern
besitzt ein Notfall-Reparatur-Kit für Reifen.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurd e, kann mit dem Notfall-Reparatur-
Kit für Reifen provisorisch behoben werden. (Das Kit umfasst eine Fla-
sche mit Dichtmittel. Das Dichtmittel kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren, ohne den Nagel oder
die Schraube aus dem Reifen zu entfernen.) In Abhängigkeit von der
Beschädigung ist das Reparieren eines Reifens eventuell nicht mög-
lich. ( S. 338)
Nachdem Sie einen Reifen provisor isch mit dem Kit repariert haben,
lassen Sie den Reifen von einem To yota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder ei nem anderen kompetenten Fachbe-
trieb reparieren oder wechseln. Reifen können mit dem Notfall-Repara-
tur-Kit nur provisorisch repariert werden. Lassen Sie den Reifen so
schnell wie möglich reparieren oder auswechseln.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.

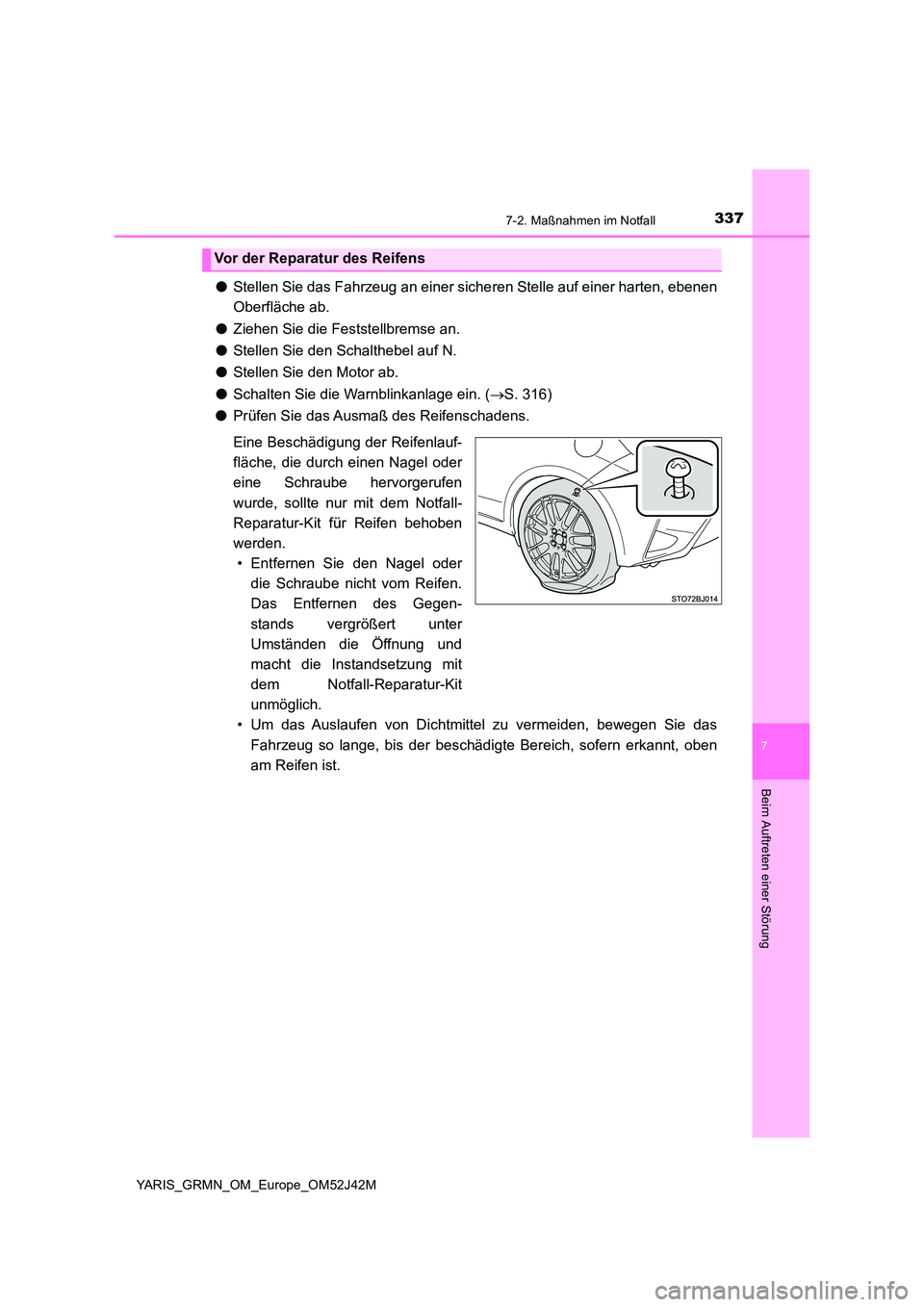

3377-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen
Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf N.
● Stellen Sie den Motor ab.
● Schalten Sie die Warnblinkanlage ein. (S. 316)
● Prüfen Sie das Ausmaß des Reifenschadens.
Eine Beschädigung der Reifenlauf-
fläche, die durch einen Nagel oder
eine Schraube hervorgerufen
wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben
werden.
• Entfernen Sie den Nagel oder
die Schraube nicht vom Reifen.
Das Entfernen des Gegen-
stands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfall-Reparatur-Kit
unmöglich.
• Um das Auslaufen von Dichtmittel zu vermeiden, bewegen Sie das
Fahrzeug so lange, bis der beschädigte Bereich, sofern erkannt, oben
am Reifen ist.
Vor der Reparatur des Reifens

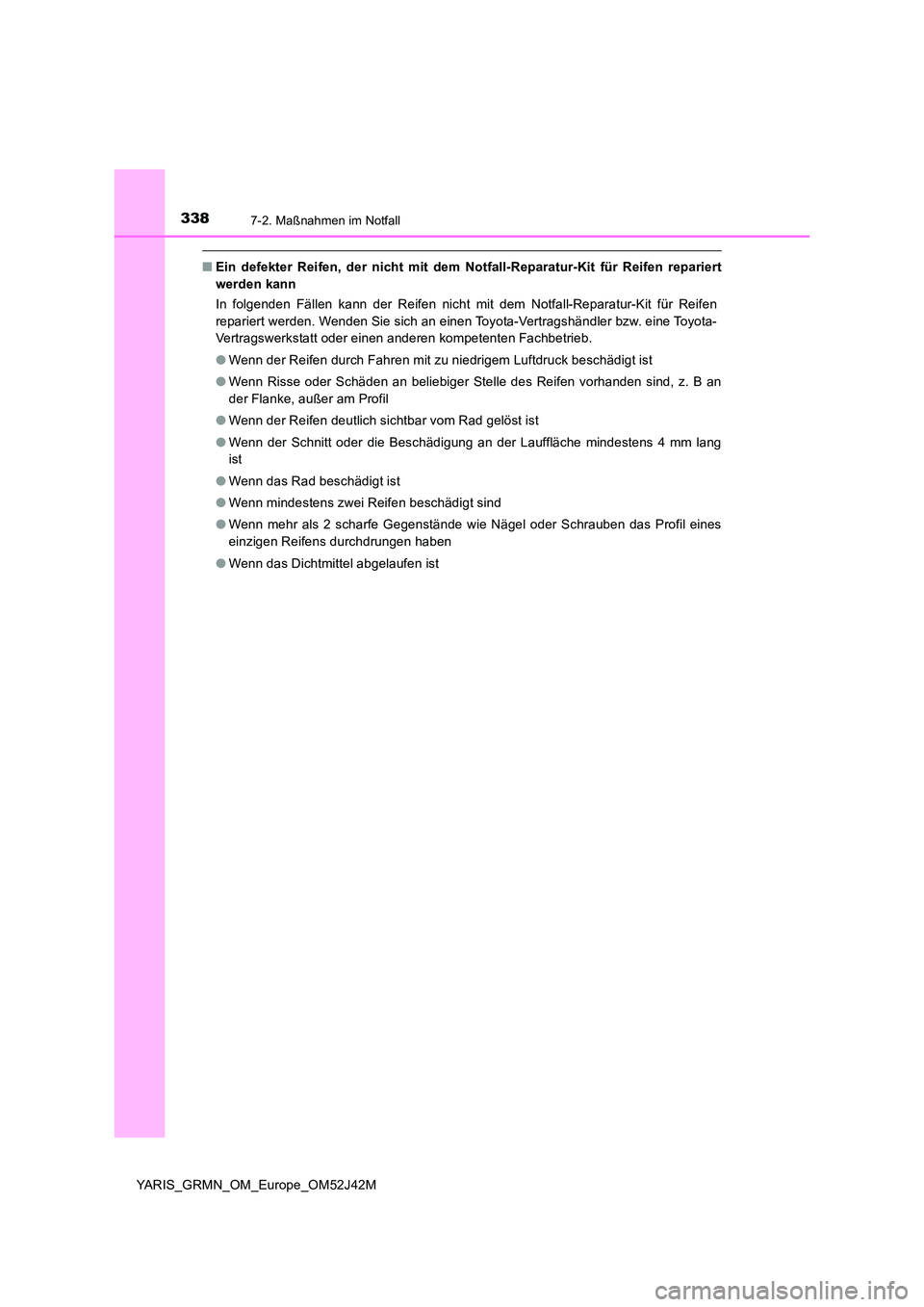

3387-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert
werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden sind, z. B an
der Flanke, außer am Profil
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
● Wenn das Dichtmittel abgelaufen ist

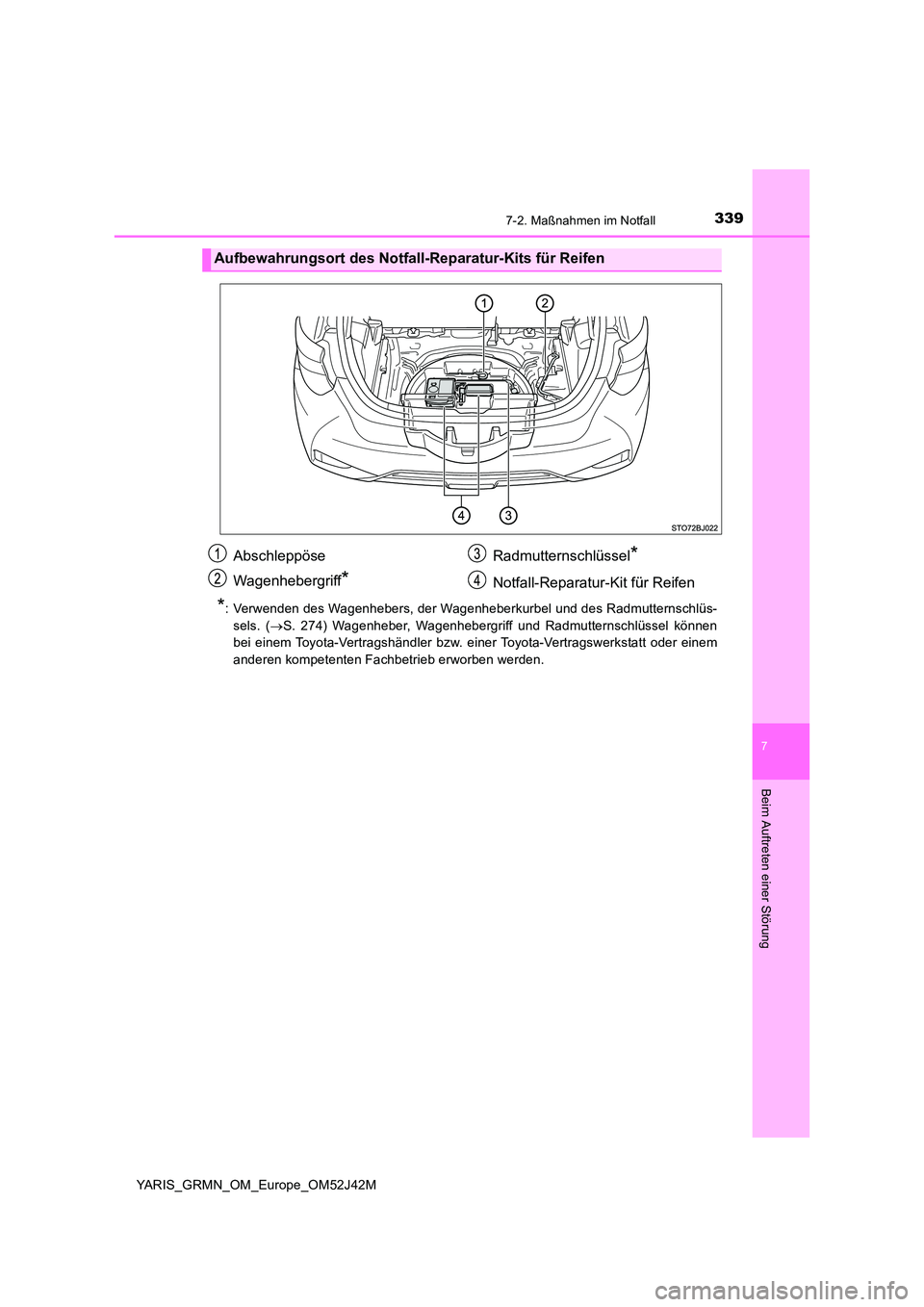

3397-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
*: Verwenden des Wagenhebers, der Wagenheberkurbel und des Radmutternschlüs-
sels. ( S. 274) Wagenheber, Wagenhebergriff und Radmutternschlüssel können
bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb erworben werden.
Aufbewahrungsort des Notfall -Reparatur-Kits für Reifen
Abschleppöse
Wagenhebergriff*
Radmutternschlüssel*
Notfall-Reparatur-Kit für Reifen

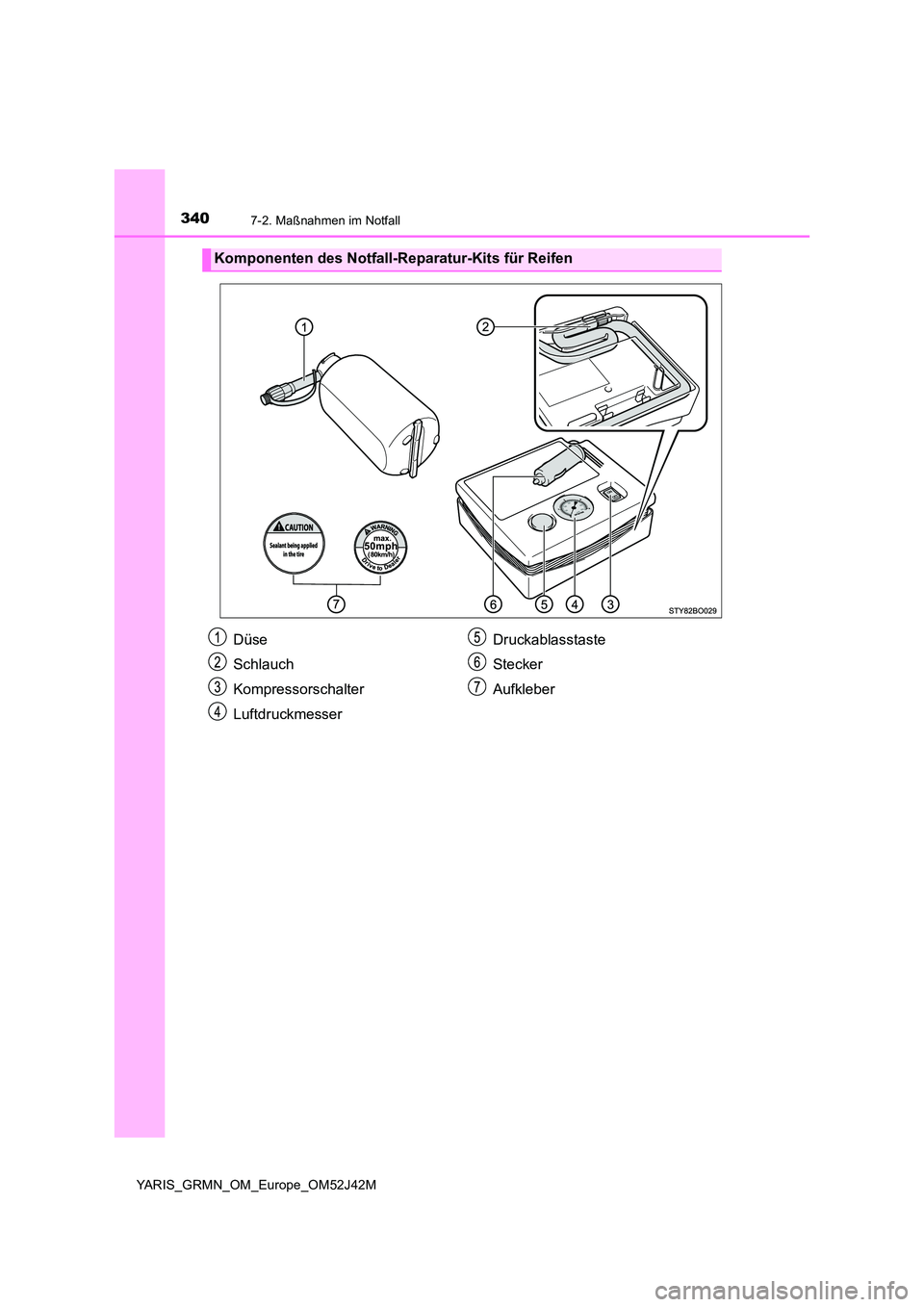

3407-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stecker
Aufkleber
