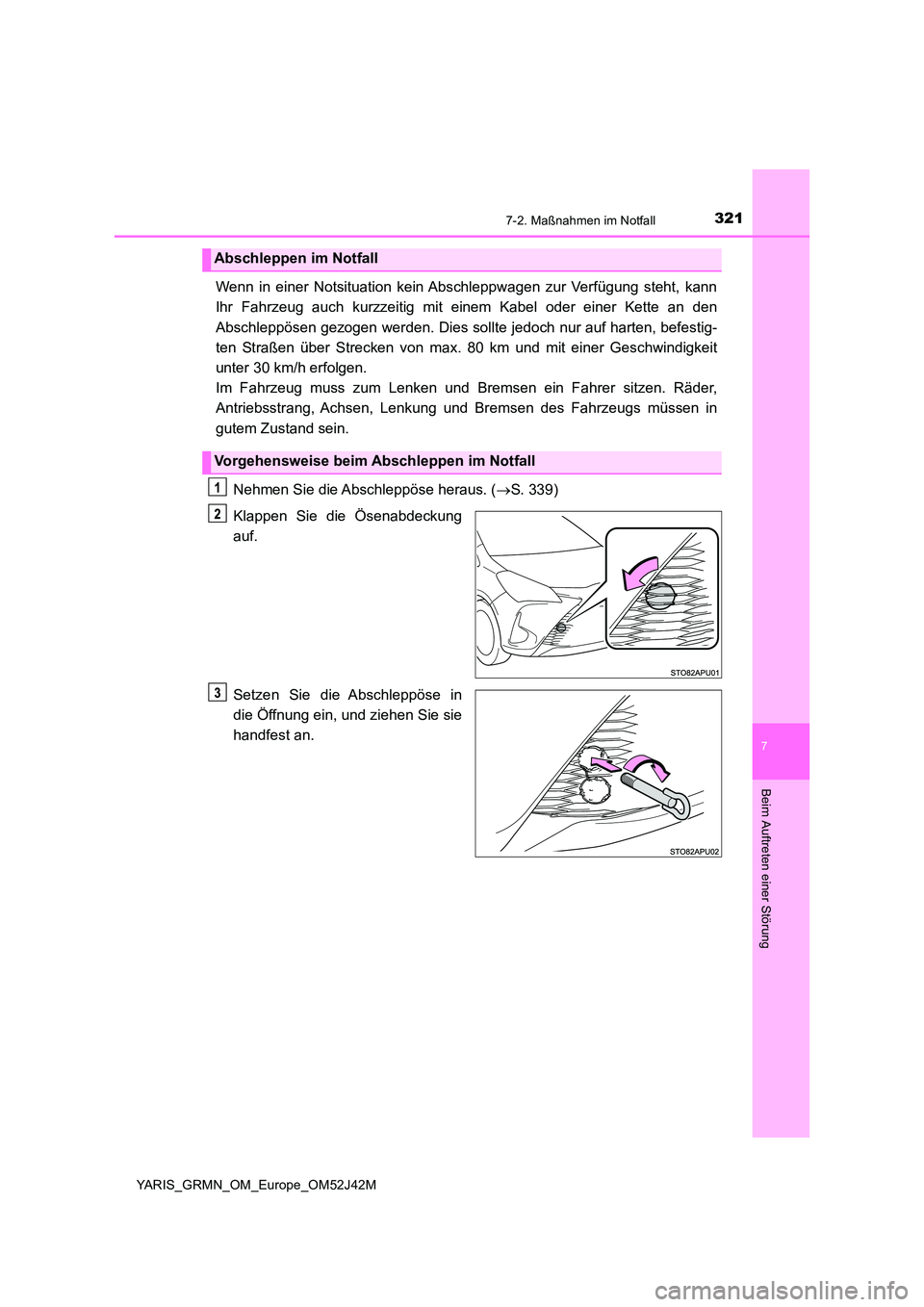

3217-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies sollte jedoch nur auf harten, befestig-
ten Straßen über Strecken von max. 80 km und mit einer Geschwindigkeit
unter 30 km/h erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( S. 339)
Klappen Sie die Ösenabdeckung
auf.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall

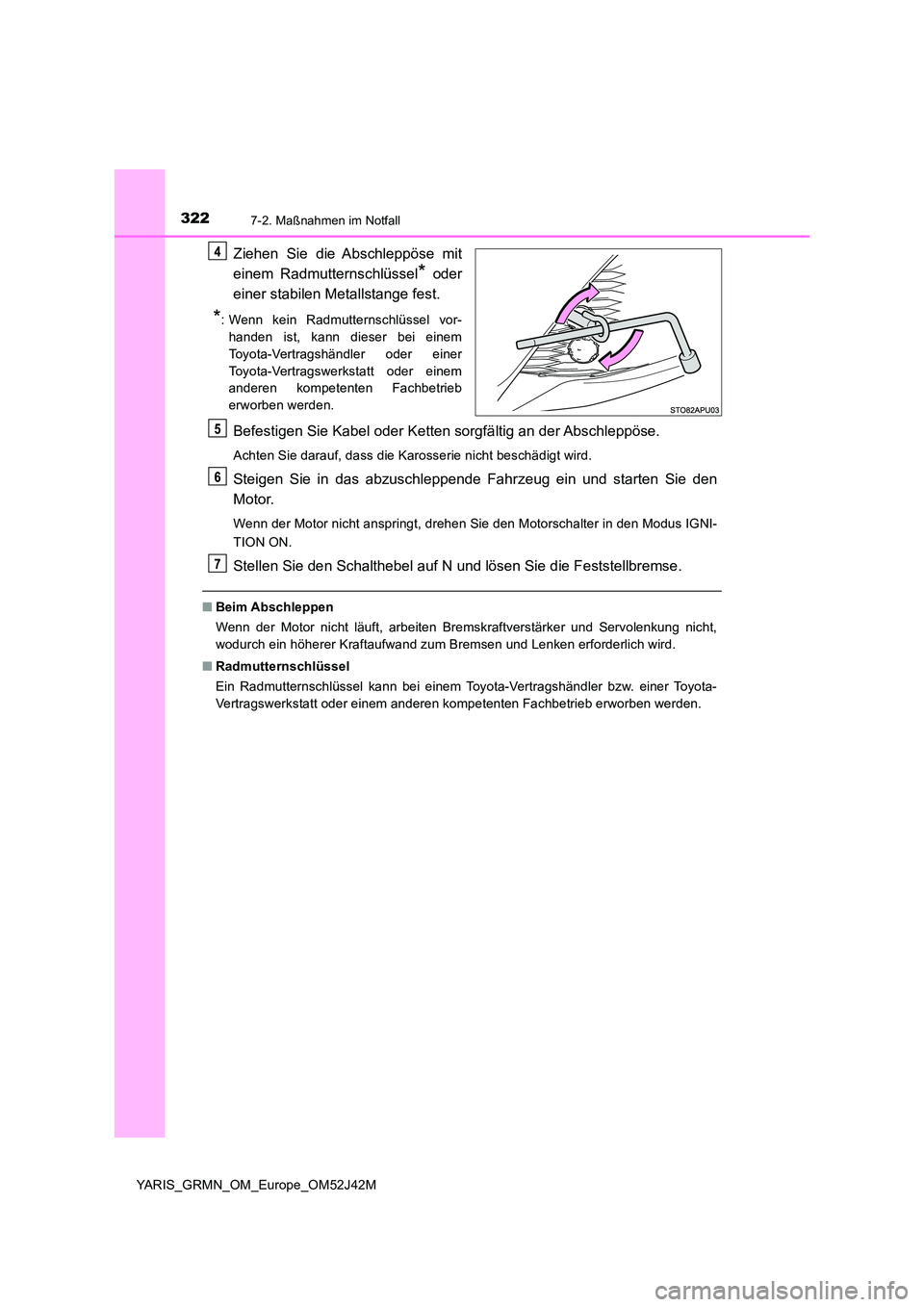

3227-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
erworben werden.
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie den
Motor.
Wenn der Motor nicht anspringt, drehen Sie den Motorschalter in den Modus IGNI-
TION ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
■ Beim Abschleppen
Wenn der Motor nicht läuft, arbeiten Bremskraftverstärker und Servolenkung nicht,
wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■ Radmutternschlüssel
Ein Radmutternschlüssel kann bei einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb erworben werden.

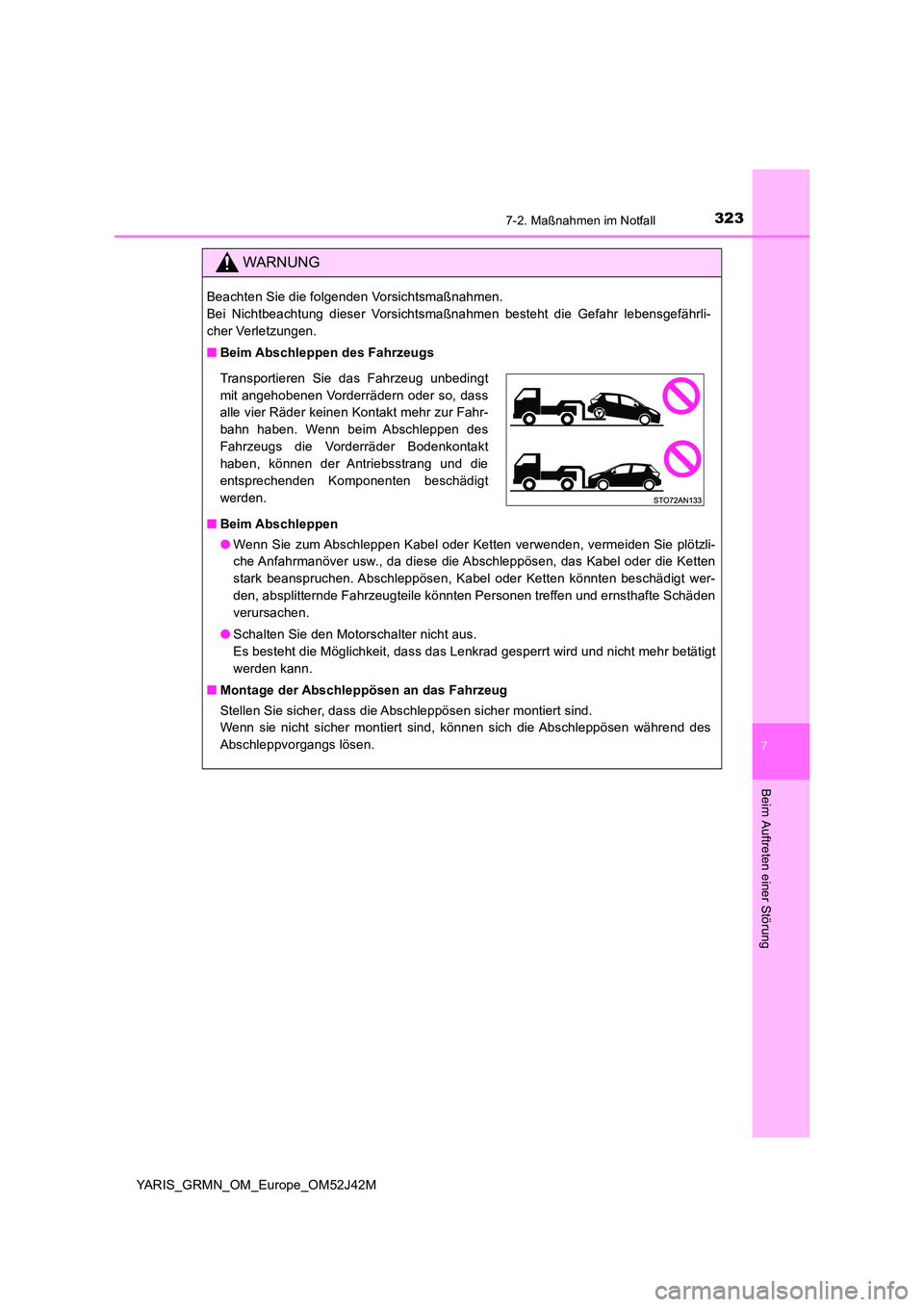

3237-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., da diese die Abschleppösen, das Kabel oder die Ketten
stark beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt wer-
den, absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden
verursachen.
● Schalten Sie den Motorschalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppösen an das Fahrzeug
Stellen Sie sicher, dass die Abschleppösen sicher montiert sind.
Wenn sie nicht sicher montiert sind, können sich die Abschleppösen während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben. Wenn beim Abschleppen des
Fahrzeugs die Vorderräder Bodenkontakt
haben, können der Antriebsstrang und die
entsprechenden Komponenten beschädigt
werden.

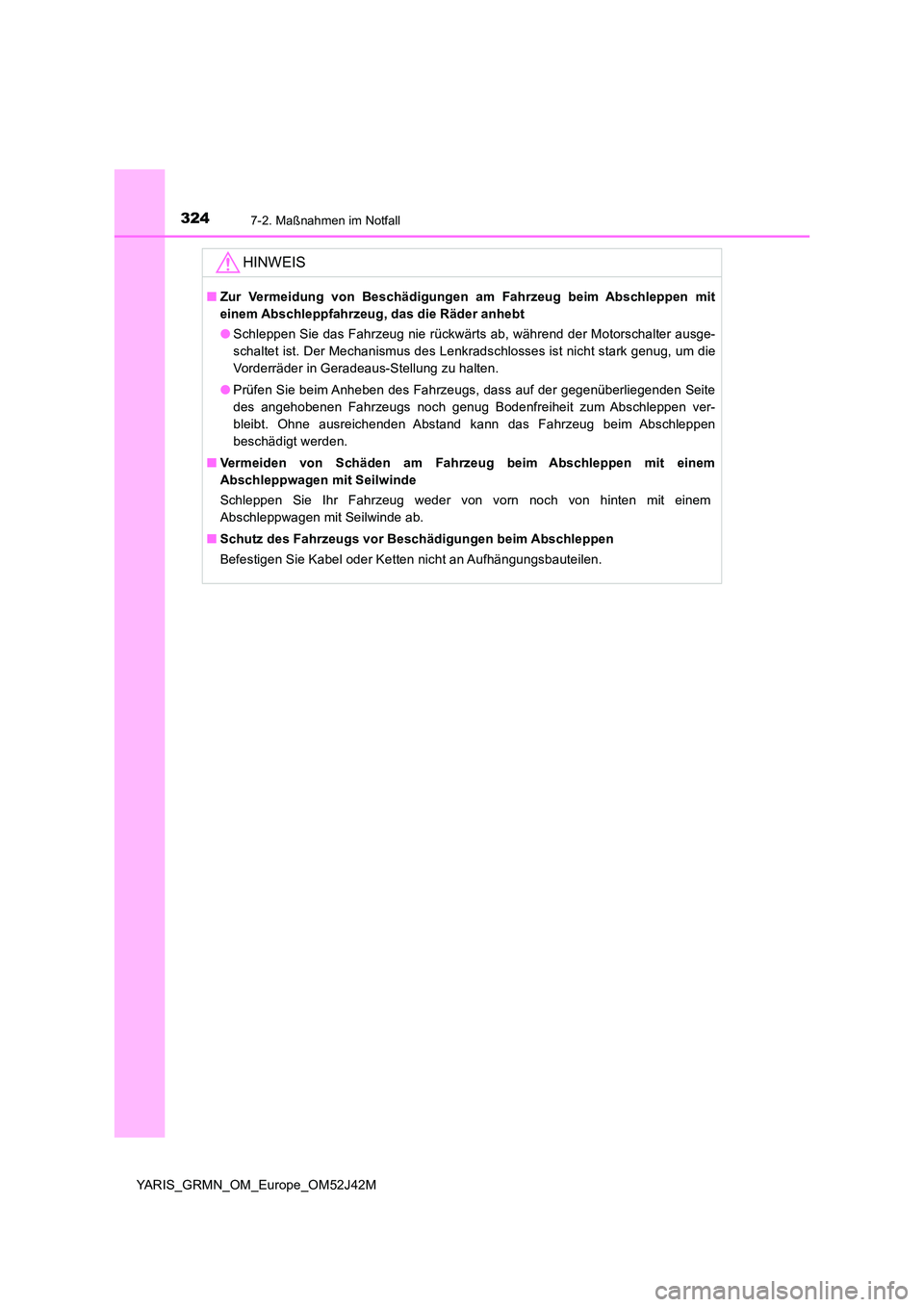

3247-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Schleppen Sie das Fahrzeug nie rückwärts ab, während der Motorschalter ausge-
schaltet ist. Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die
Vorderräder in Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

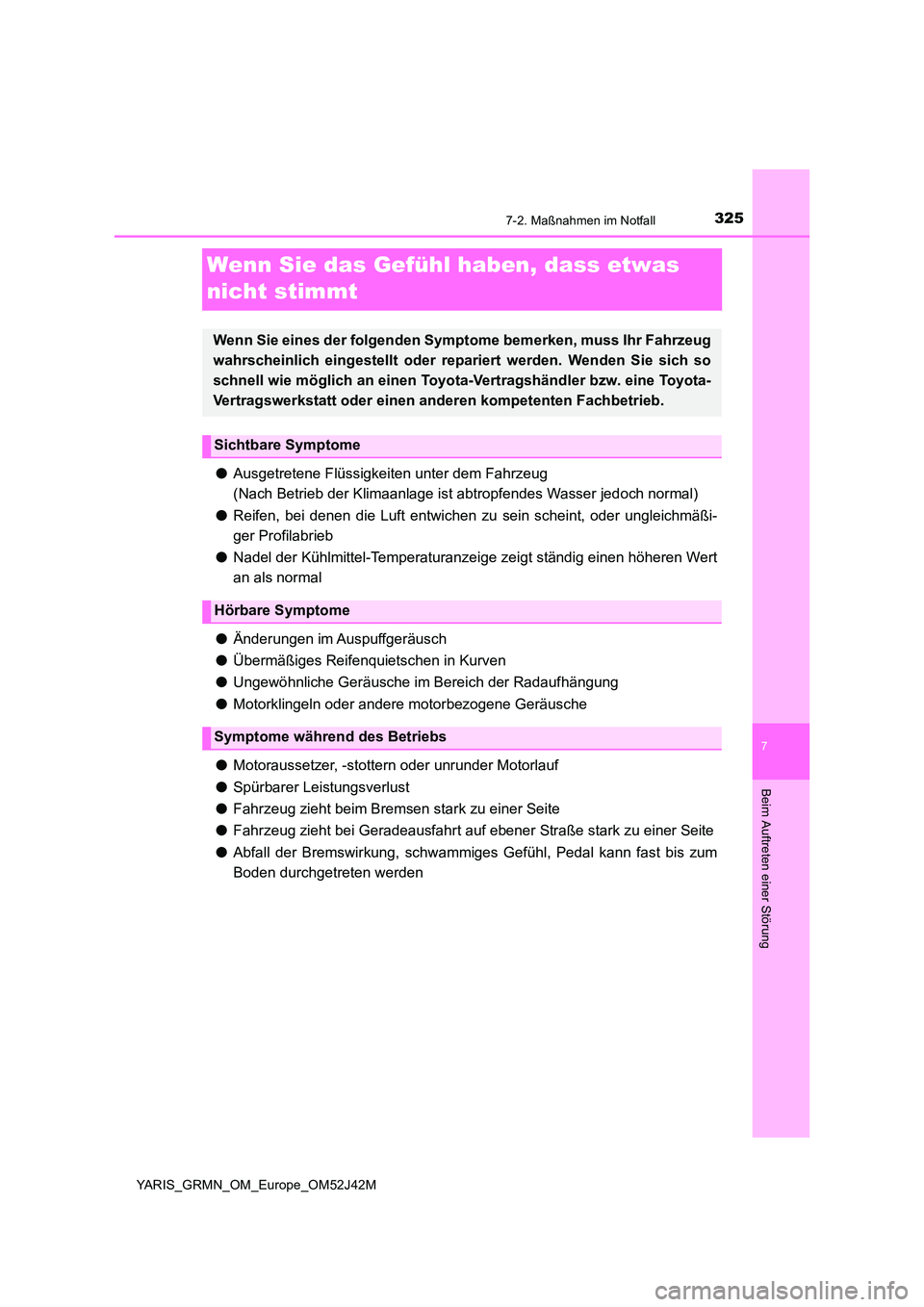

3257-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
Wenn Sie das Gefühl haben, dass etwas
nicht stimmt
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser jedoch normal)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
● Nadel der Kühlmittel-Temperaturanzeige zeigt ständig einen höheren Wert
an als normal
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere motorbezogene Geräusche
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repa riert werden. Wenden Sie sich so
schnell wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

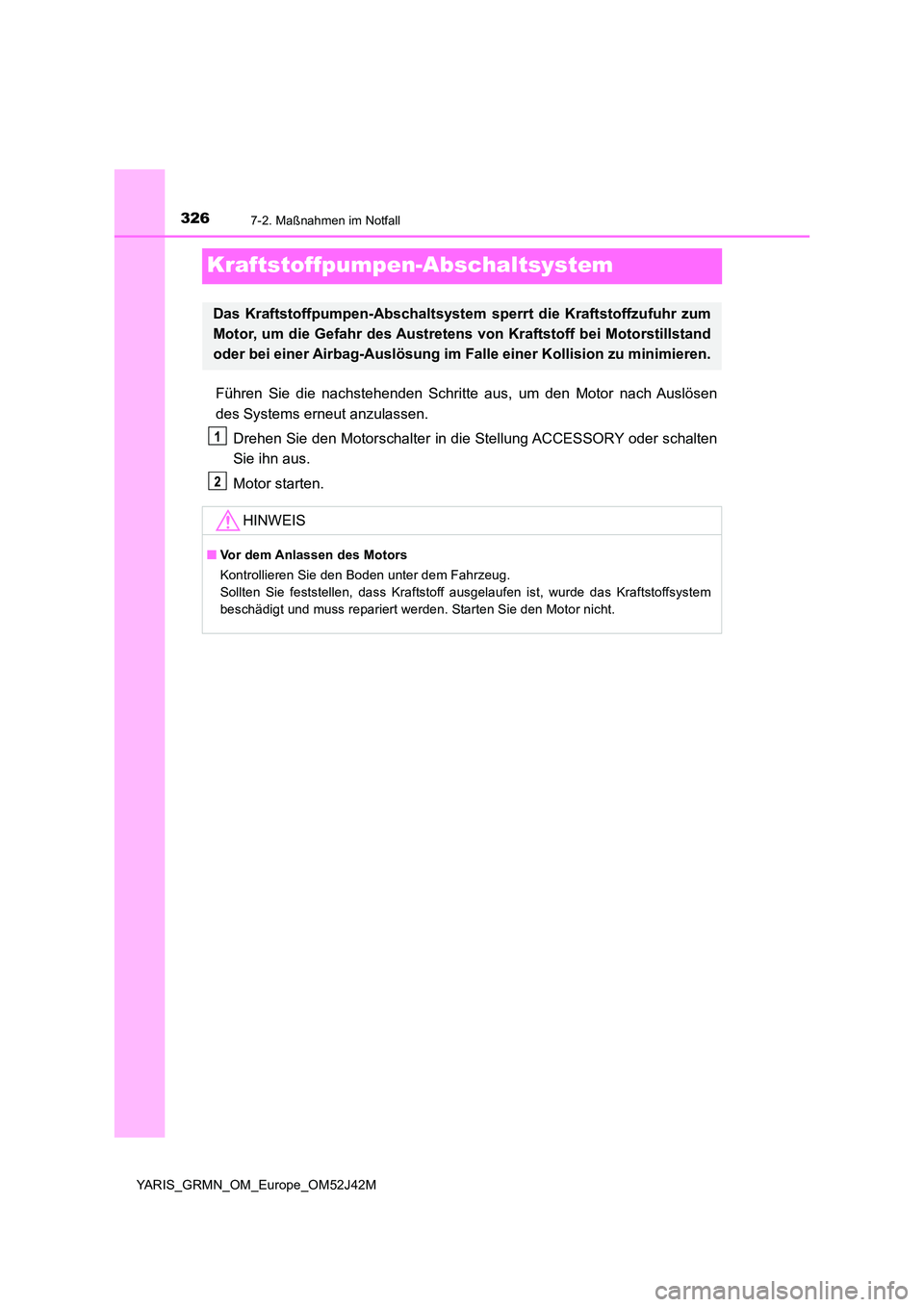

3267-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
Kraftstoffpumpen-Abschaltsystem
Führen Sie die nachstehenden Schritte aus, um den Motor nach Auslösen
des Systems erneut anzulassen.
Drehen Sie den Motorschalter in die Stellung ACCESSORY oder schalten
Sie ihn aus.
Motor starten.
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr zum
Motor, um die Gefahr des Austretens von Kraftstoff bei Motorstillstand
oder bei einer Airbag-Auslösung im Falle einer Kollision zu minimieren.
HINWEIS
■ Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.

3277-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Ergreifen Sie bei einem Aufleuchte n oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschal-
tet wird oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf
eine Störung im System hin. Wenn dieser Zustand aber wiederholt auf-
tritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-
betrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
*1
Warnleuchte für Bremssystem (Warnsummer)
• Zu wenig Bremsflüssigkeit
• Funktionsstörung im Bremssystem
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Eine Weiterfahrt mit
dem Fahrzeug kann gefährlich sein.
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahr-
zeugs vorliegt.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
 Halten Sie das Fahrzeug unverzüglich an einer sicheren
Stelle an und wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.

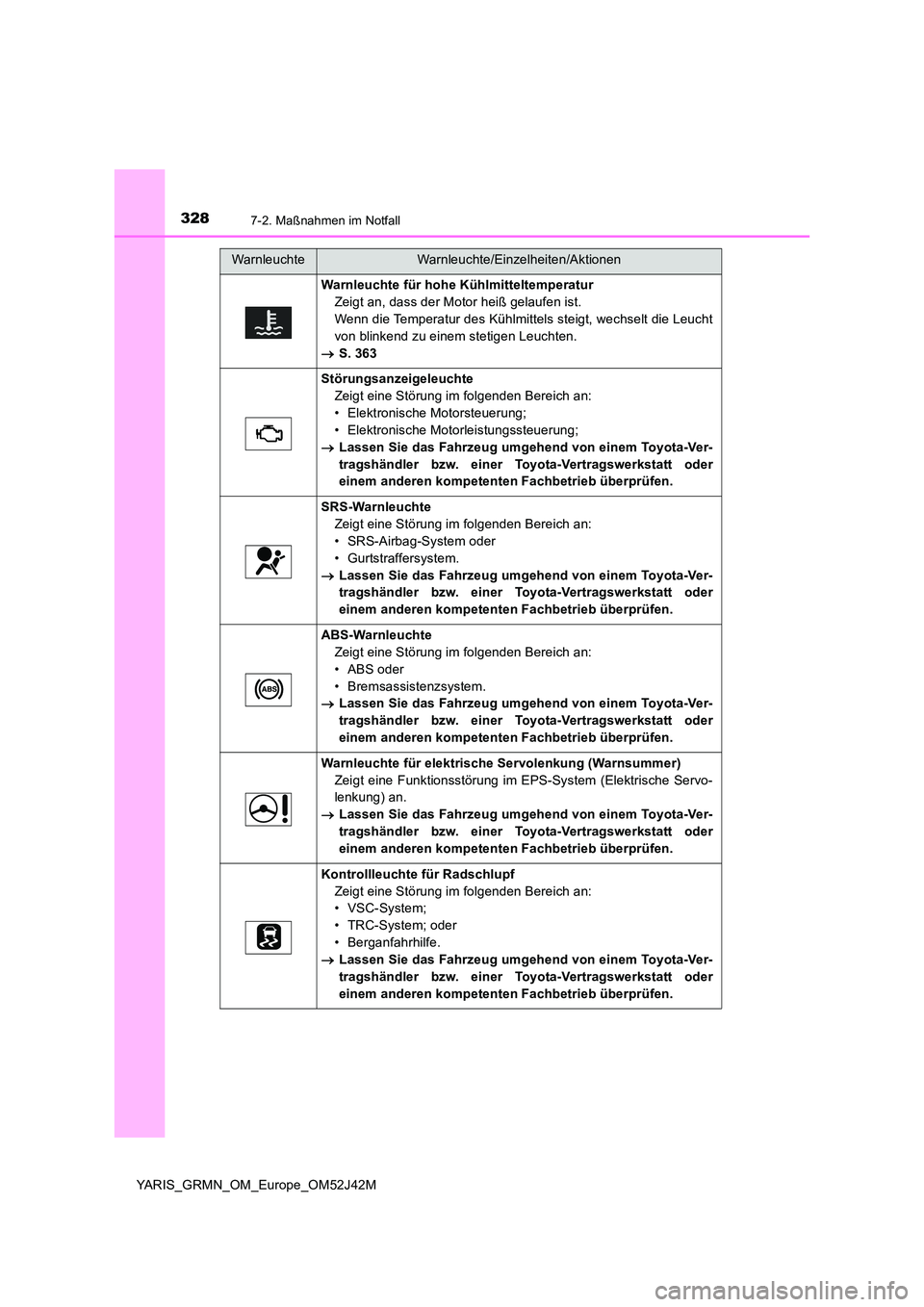

3287-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
Warnleuchte für hohe Kühlmitteltemperatur
Zeigt an, dass der Motor heiß gelaufen ist.
Wenn die Temperatur des Kühlmittels steigt, wechselt die Leucht
von blinkend zu einem stetigen Leuchten.
 S. 363
Störungsanzeigeleuchte
Zeigt eine Störung im folgenden Bereich an:
• Elektronische Motorsteuerung;
• Elektronische Motorleistungssteuerung;
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• SRS-Airbag-System oder
• Gurtstraffersystem.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Störung im folgenden Bereich an:
• ABS oder
• Bremsassistenzsystem.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Warnleuchte für elektrische Servolenkung (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servo-
lenkung) an.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Kontrollleuchte für Radschlupf
Zeigt eine Störung im folgenden Bereich an:
• VSC-System;
• TRC-System; oder
• Berganfahrhilfe.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

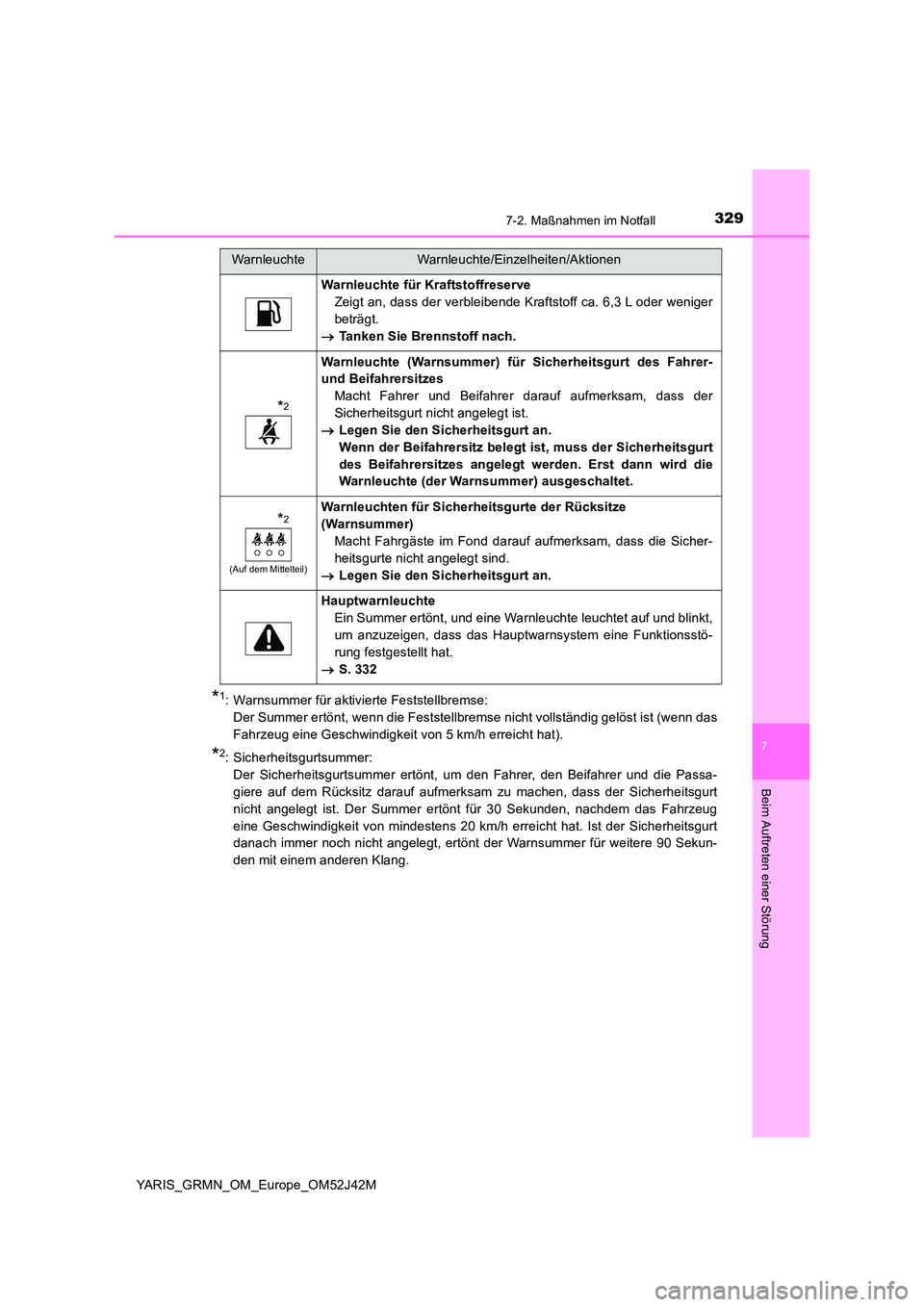

3297-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
7
Beim Auftreten einer Störung
*1: Warnsummer für aktivierte Feststellbremse:
Der Summer ertönt, wenn die Feststellbremse nicht vollständig gelöst ist (wenn das
Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Sicherheitsgurtsummer:
Der Sicherheitsgurtsummer ertönt, um den Fahrer, den Beifahrer und die Passa-
giere auf dem Rücksitz darauf aufmerksam zu machen, dass der Sicherheitsgurt
nicht angelegt ist. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
Warnleuchte für Kraftstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 6,3 L oder weniger
beträgt.
 Tanken Sie Brennstoff nach.
*2
Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Macht Fahrer und Beifahrer darauf aufmerksam, dass der
Sicherheitsgurt nicht angelegt ist.
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*2
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
Macht Fahrgäste im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
 Legen Sie den Sicherheitsgurt an.
Hauptwarnleuchte
Ein Summer ertönt, und eine Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
 S. 332
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

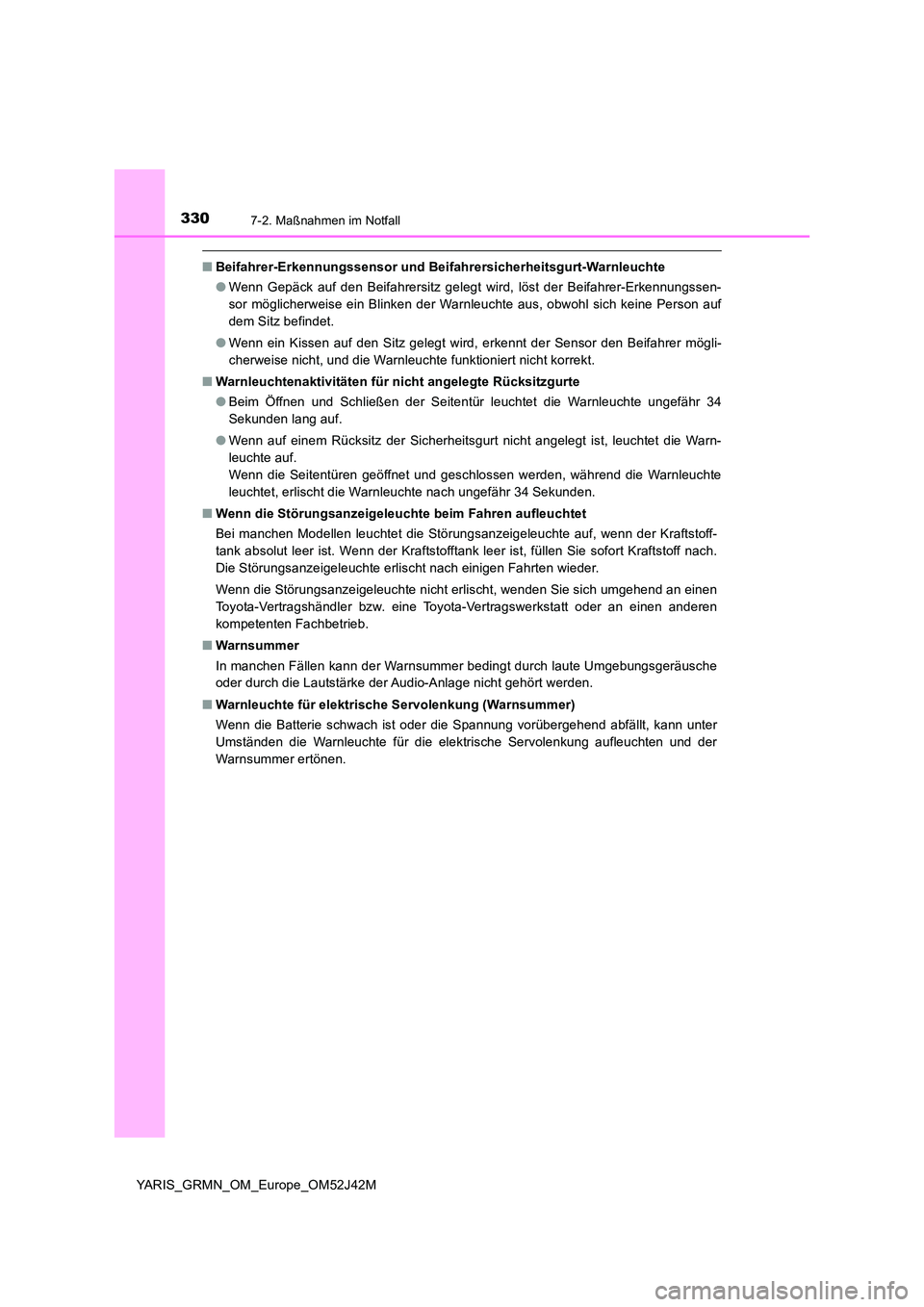

3307-2. Maßnahmen im Notfall
YARIS_GRMN_OM_Europe_OM52J42M
■Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warnleuchte
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte aus, obwohl sich keine Person auf
dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt.
■ Warnleuchtenaktivitäten für nicht angelegte Rücksitzgurte
● Beim Öffnen und Schließen der Seitentür leuchtet die Warnleuchte ungefähr 34
Sekunden lang auf.
● Wenn auf einem Rücksitz der Sicherheitsgurt nicht angelegt ist, leuchtet die Warn-
leuchte auf.
Wenn die Seitentüren geöffnet und geschlossen werden, während die Warnleuchte
leuchtet, erlischt die Warnleuchte nach ungefähr 34 Sekunden.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der Kraftstoff-
tank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach.
Die Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich umgehend an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die Batterie schwach ist oder die Spannung vorübergehend abfällt, kann unter
Umständen die Warnleuchte für die elektrische Servolenkung aufleuchten und der
Warnsummer ertönen.
