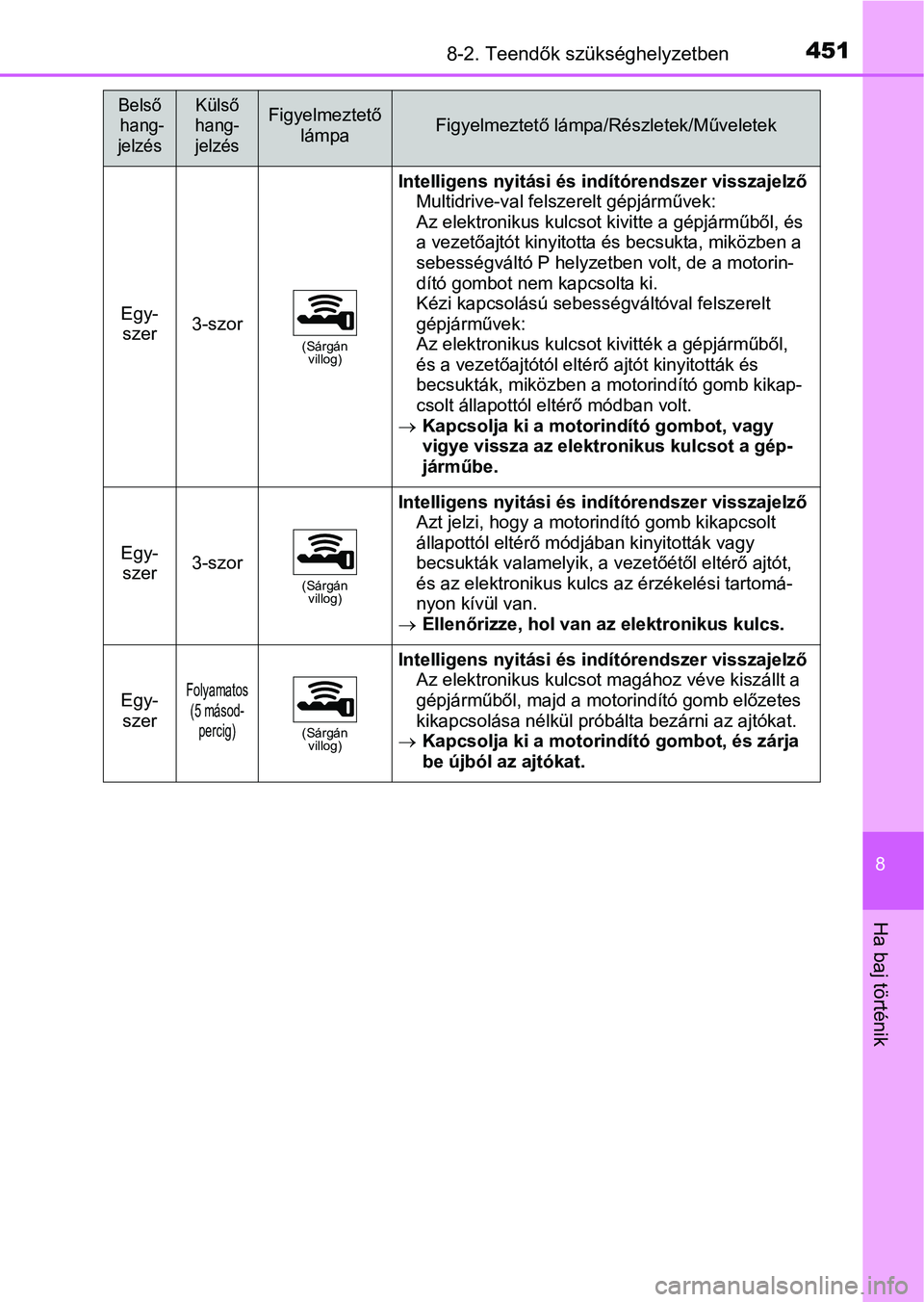

4518-2. Teendők szükséghelyzetben
8
Ha baj történik
Egy-
szer3-szor(Sárgán
villog)
Intelligens nyitási és indítórendszer visszajelző
Multidrive-val felszerelt gépjárművek:
Az elektronikus kulcsot kivitte a gépjárműből, és
a vezetőajtót kinyitotta és becsukta, miközben a
sebességváltó P helyzetben volt, de a motorin-
dító gombot nem kapcsolta ki.
Kézi kapcsolású sebességváltóval felszerelt
gépjárművek:
Az elektronikus kulcsot kivitték a gépjárműből,
és a vezetőajtótól eltérő ajtót kinyitották és
becsukták, miközben a motorindító gomb kikap-
csolt állapottól eltérő módban volt.
Kapcsolja ki a motorindító gombot, vagy
vigye vissza az elektronikus kulcsot a gép-
járműbe.
Egy-
szer3-szor(Sárgán
villog)
Intelligens nyitási és indítórendszer visszajelző
Azt jelzi, hogy a motorindító gomb kikapcsolt
állapottól eltérő módjában kinyitották vagy
becsukták valamelyik, a vezetőétől eltérő ajtót,
és az elektronikus kulcs az érzékelési tartomá-
nyon kívül van.
Ellenőrizze, hol van az elektronikus kulcs.
Egy-
szerFolyamatos
(5 másod-
percig)
(Sárgán
villog)
Intelligens nyitási és indítórendszer visszajelző
Az elektronikus kulcsot magához véve kiszállt a
gépjárműből, majd a motorindító gomb előzetes
kikapcsolása nélkül próbálta bezárni az ajtókat.
Kapcsolja ki a motorindító gombot, és zárja
be újból az ajtókat.
Belső
hang-
jelzésKülső
hang-
jelzésFigyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek

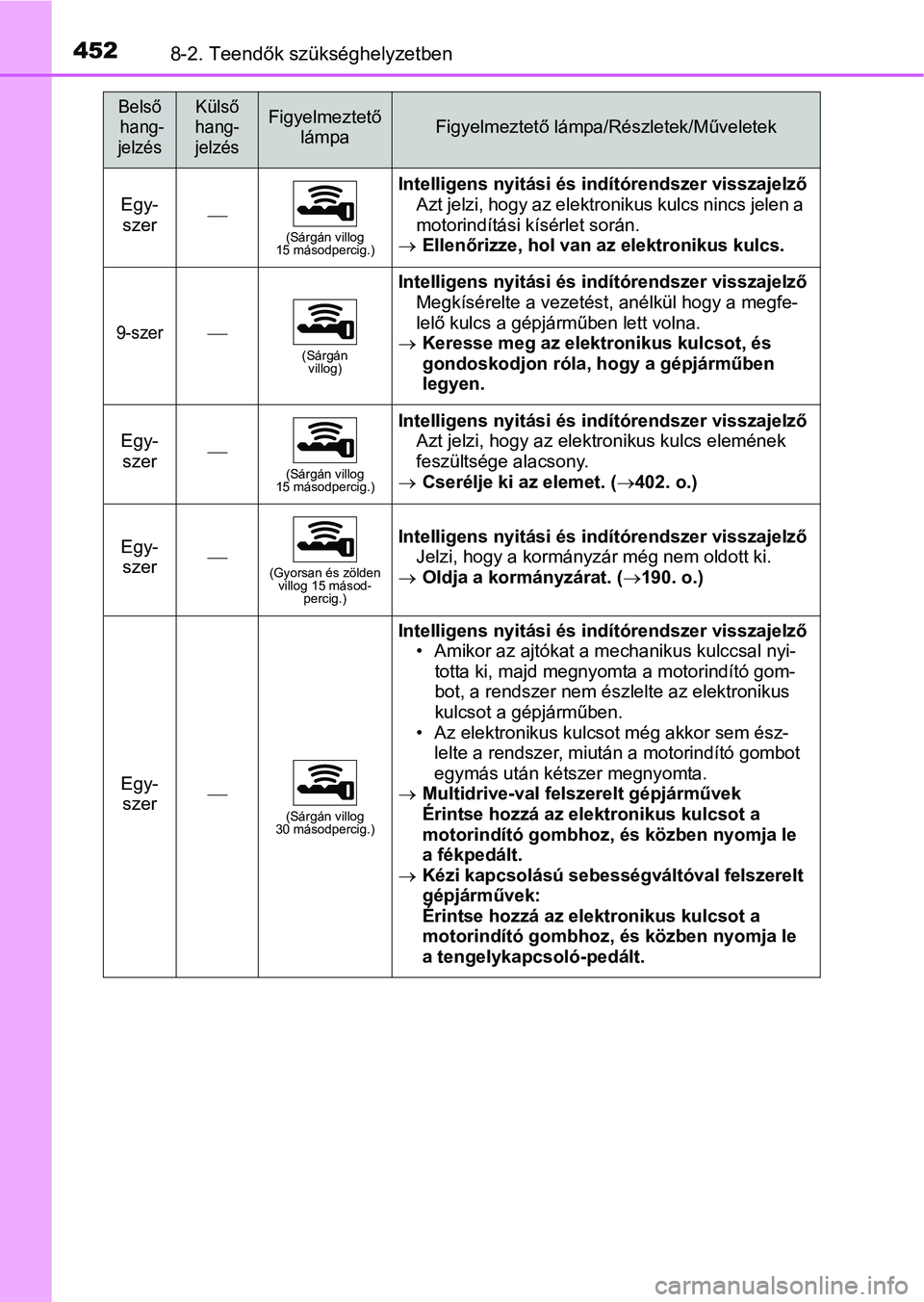

4528-2. Teendők szükséghelyzetben
Egy-
szer(Sárgán villog
15 másodpercig.)
Intelligens nyitási és indítórendszer visszajelző
Azt jelzi, hogy az elektronikus kulcs nincs jelen a
motorindítási kísérlet során.
Ellenőrizze, hol van az elektronikus kulcs.
9-szer(Sárgán
villog)
Intelligens nyitási és indítórendszer visszajelző
Megkísérelte a vezetést, anélkül hogy a megfe-
lelő kulcs a gépjárműben lett volna.
Keresse meg az elektronikus kulcsot, és
gondoskodjon róla, hogy a gépjárműben
legyen.
Egy-
szer(Sárgán villog
15 másodpercig.)
Intelligens nyitási és indítórendszer visszajelző
Azt jelzi, hogy az elektronikus kulcs elemének
feszültsége alacsony.
Cserélje ki az elemet. (402. o.)
Egy-
szer(Gyorsan és zölden
villog 15 másod-
percig.)
Intelligens nyitási és indítórendszer visszajelző
Jelzi, hogy a kormányzár még nem oldott ki.
Oldja a kormányzárat. (190. o.)
Egy-
szer(Sárgán villog
30 másodpercig.)
Intelligens nyitási és indítórendszer visszajelző
• Amikor az ajtókat a mechanikus kulccsal nyi-
totta ki, majd megnyomta a motorindító gom-
bot, a rendszer nem észlelte az elektronikus
kulcsot a gépjárműben.
• Az elektronikus kulcsot még akkor sem ész-
lelte a rendszer, miután a motorindító gombot
egymás után kétszer megnyomta.
Multidrive-val felszerelt gépjárművek
Érintse hozzá az elektronikus kulcsot a
motorindító gombhoz, és közben nyomja le
a fékpedált.
Kézi kapcsolású sebességváltóval felszerelt
gépjárművek:
Érintse hozzá az elektronikus kulcsot a
motorindító gombhoz, és közben nyomja le
a tengelykapcsoló-pedált.
Belső
hang-
jelzésKülső
hang-
jelzésFigyelmeztető
lámpaFigyelmeztető lámpa/Részletek/Műveletek

4538-2. Teendők szükséghelyzetben
8
Ha baj történik

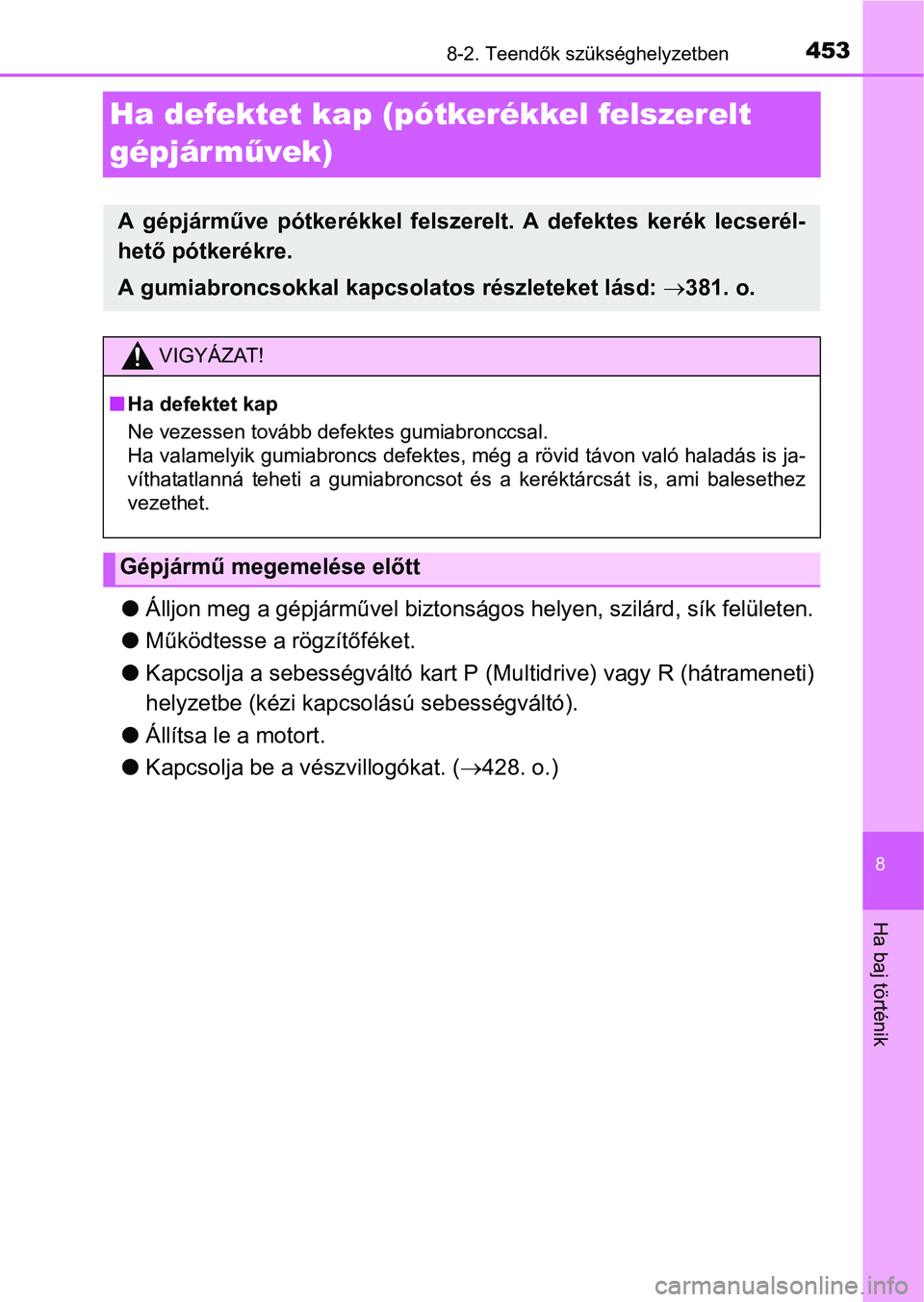

Ha defektet kap (pótkerékkel felszerelt
gépjár művek)
Álljon meg a gépjárművel biztonságos helyen, szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P (Multidrive) vagy R (hátrameneti)
helyzetbe (kézi kapcsolású sebességváltó).
Állítsa le a motort.
Kapcsolja be a vészvillogókat. (428. o.)
A gépjárműve pótkerékkel felszerelt. A defektes kerék lecserél-
hető pótkerékre.
A gumiabroncsokkal kapcsolatos részleteket lásd: 381. o.
VIGYÁZAT!
Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való haladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is, ami balesethez
vezethet.
Gépjármű megemelése előtt

4548-2. Teendők szükséghelyzetben

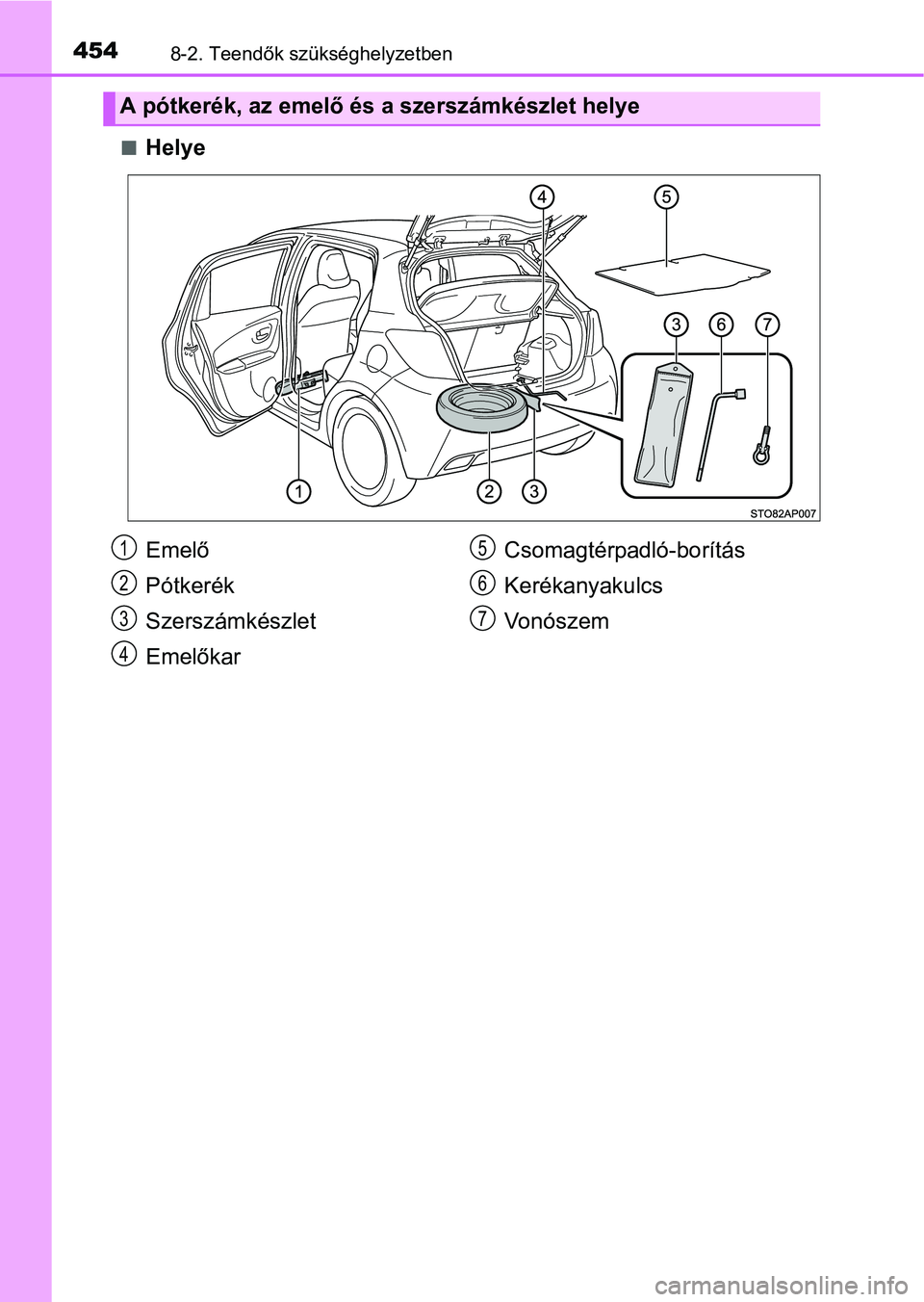

Helye
A pótkerék, az emelő és a szerszámkészlet helye
Emelő
Pótkerék
Szerszámkészlet
EmelőkarCsomagtérpadló-borítás
Kerékanyakulcs
Vonószem1
2
3
4
5
6
7

4558-2. Teendők szükséghelyzetben
8
Ha baj történik

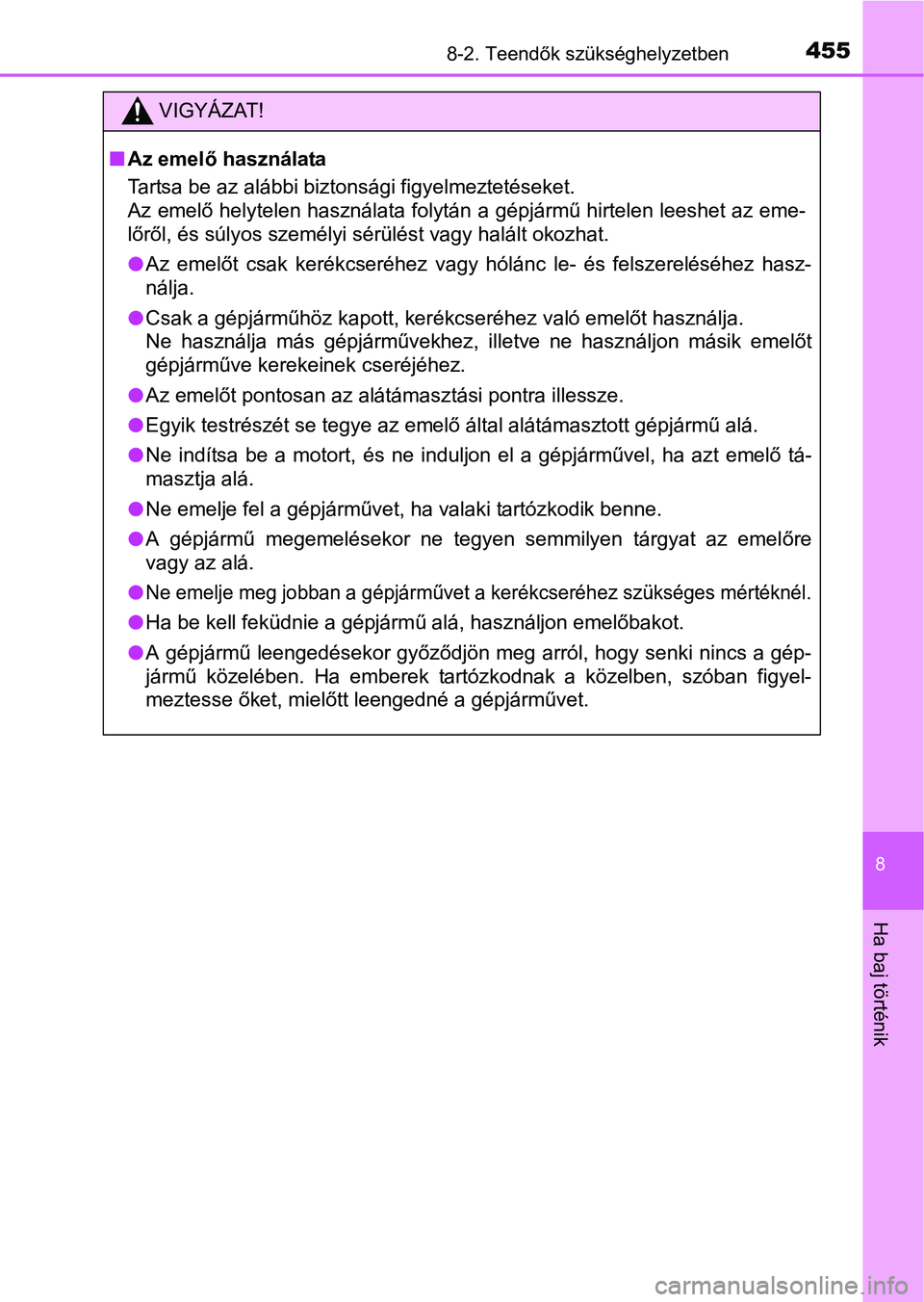

VIGYÁZAT!
Az emelő használata
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Az emelő helytelen használata folytán a gépjármű hirtelen leeshet az eme-
lőről, és súlyos személyi sérülést vagy halált okozhat.
Az emelőt csak kerékcseréhez vagy hólánc le- és felszereléséhez hasz-
nálja.
Csak a gépjárműhöz kapott, kerékcseréhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt
gépjárműve kerekeinek cseréjéhez.
Az emelőt pontosan az alátámasztási pontra illessze.
Egyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
Ne indítsa be a motort, és ne induljon el a gépjárművel, ha azt emelő tá-
masztja alá.
Ne emelje fel a gépjárművet, ha valaki tartózkodik benne.
A gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre
vagy az alá.

Ne emelje meg jobban a gépjárművet a kerékcseréhez szükséges mértéknél.
Ha be kell feküdnie a gépjármű alá, használjon emelőbakot.
A gépjármű leengedésekor győződjön meg arról, hogy senki nincs a gép-
jármű közelében. Ha emberek tartózkodnak a közelben, szóban figyel-
meztesse őket, mielőtt leengedné a gépjárművet.

4568-2. Teendők szükséghelyzetben

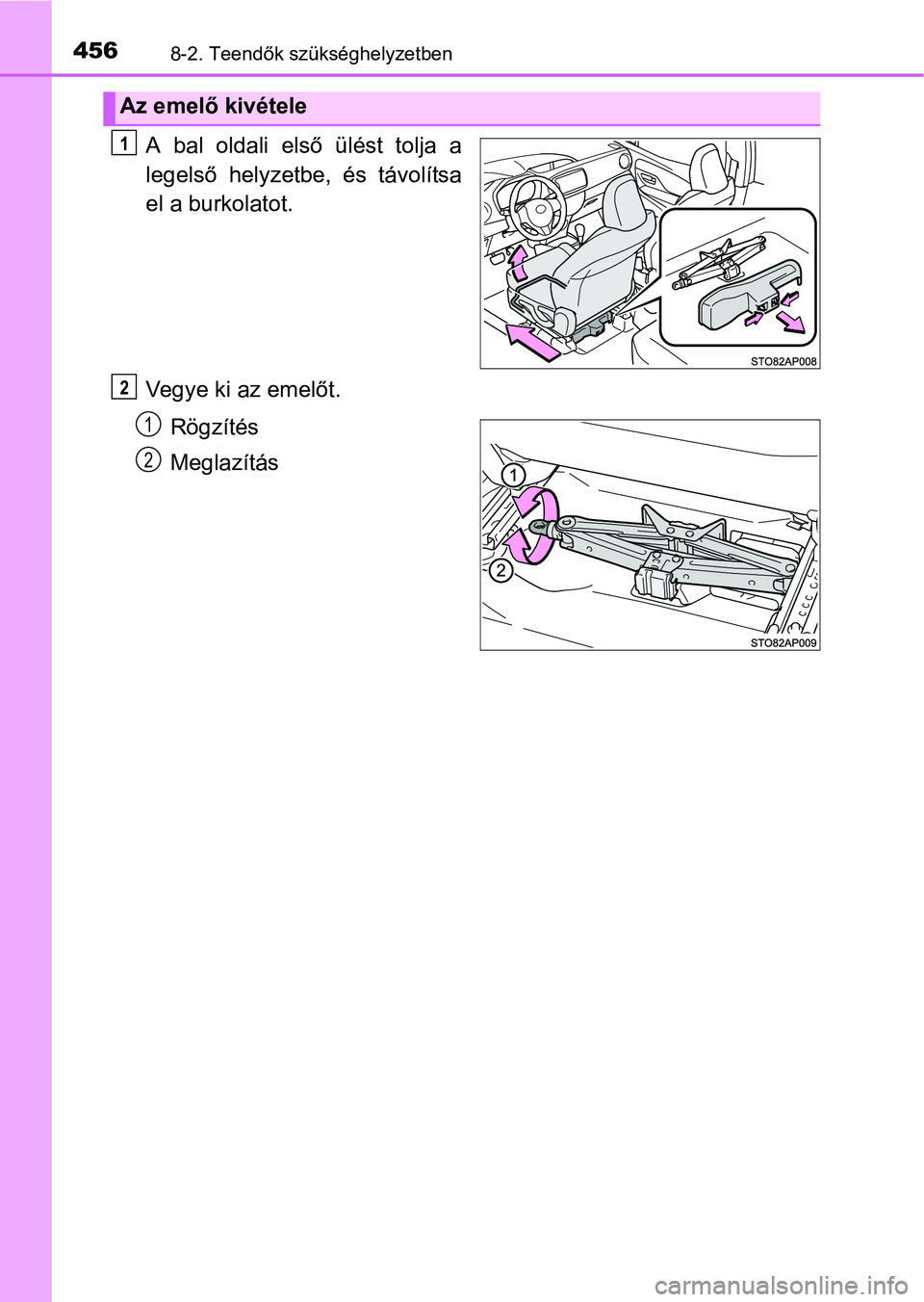

A bal oldali első ülést tolja a
legelső helyzetbe, és távolítsa
el a burkolatot.
Vegye ki az emelőt.
Rögzítés
Meglazítás
Az emelő kivétele
1
2
1
2

4578-2. Teendők szükséghelyzetben
8
Ha baj történik
Szükségpótkerékkel felszerelt gépjárművek
Emelhető csomagtérpadló-burkolattal felszerelt gépjárművek:
Emelje meg az emelhető csomagtérpadló-burkolatot, és maga felé
húzva vegye ki. (341. o.)
Vegye ki a csomagtérpadló-bo-
rítást.
Vegye le a pótkerékborítást,
majd lazítsa meg a középső
rögzítőt.
Teljes méretű pótkerékkel felszerelt gépjárművek
Emelje meg az emelhető csomagtérpadló-burkolatot, és maga felé
húzva vegye ki. (341. o.)
Vegye le a pótkerékborítást,
majd lazítsa meg a középső
rögzítőt.

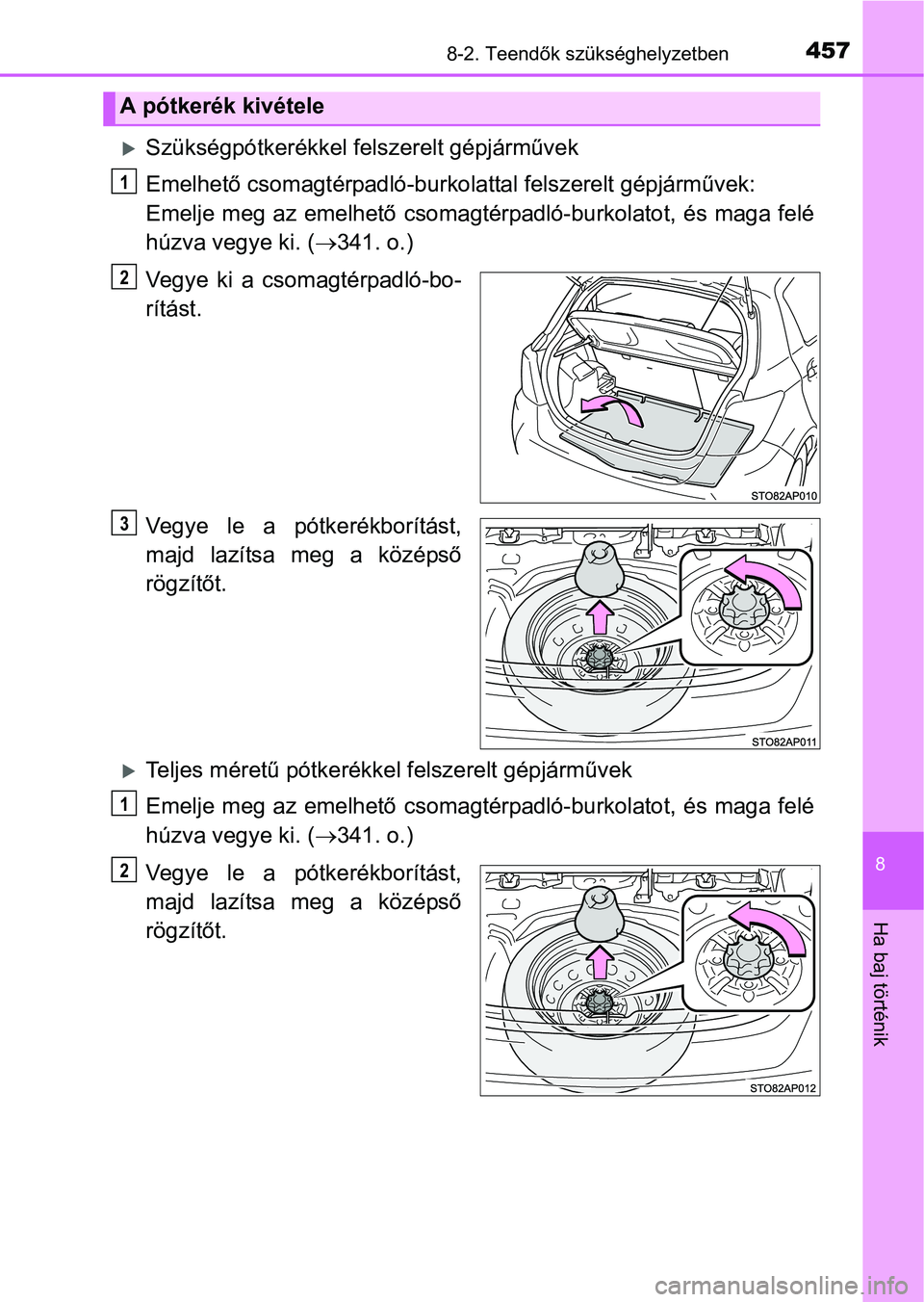

A pótkerék kivétele
1
2
3
1
2

4588-2. Teendők szükséghelyzetben

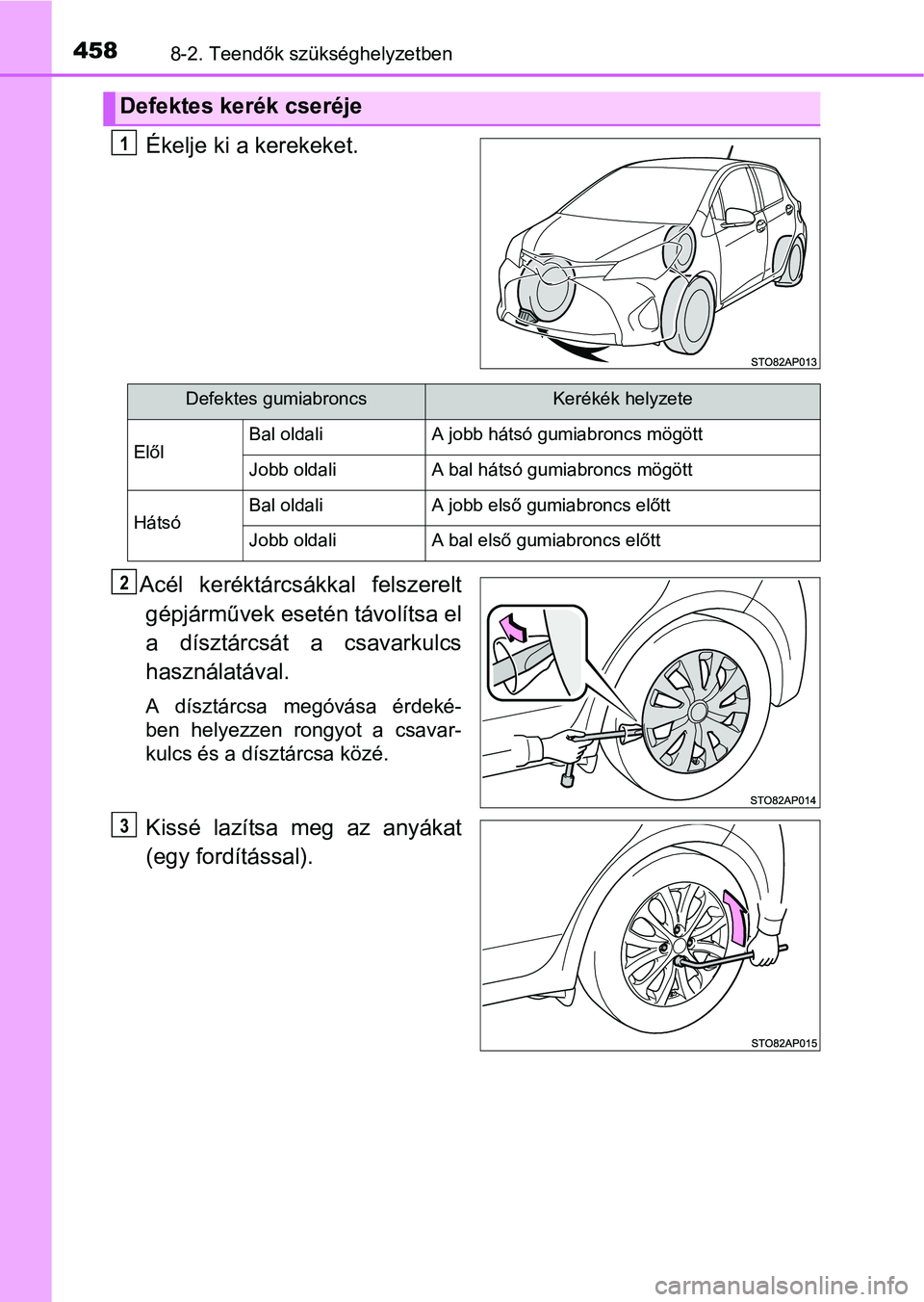

Ékelje ki a kerekeket.
Acél keréktárcsákkal felszerelt
gépjárművek esetén távolítsa el
a dísztárcsát a csavarkulcs
használatával.
A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavar-
kulcs és a dísztárcsa közé.
Kissé lazítsa meg az anyákat
(egy fordítással).
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElőlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt
2
3

4598-2. Teendők szükséghelyzetben
8
Ha baj történik

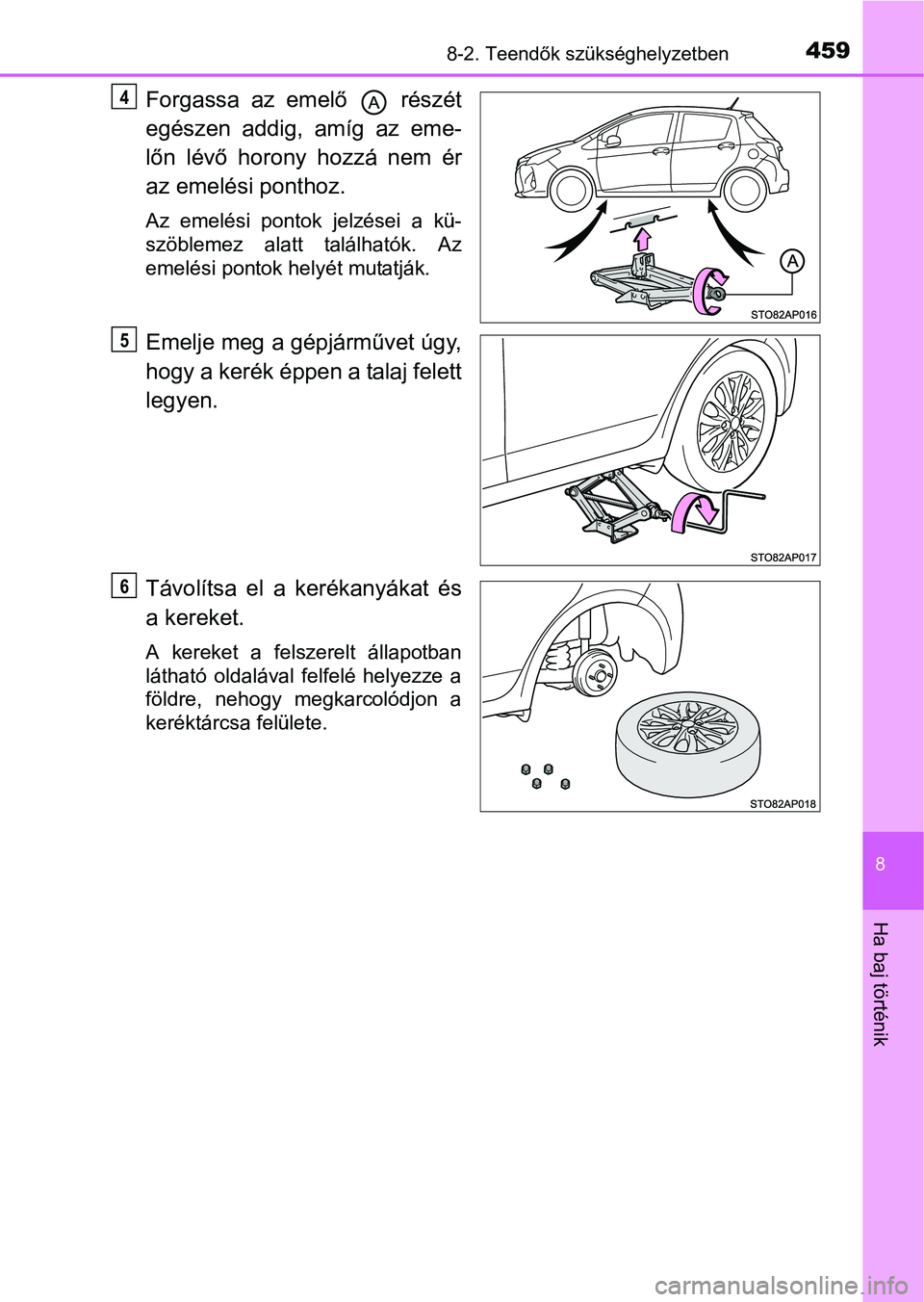

Forgassa az emelő részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
4
5
6

4608-2. Teendők szükséghelyzetben

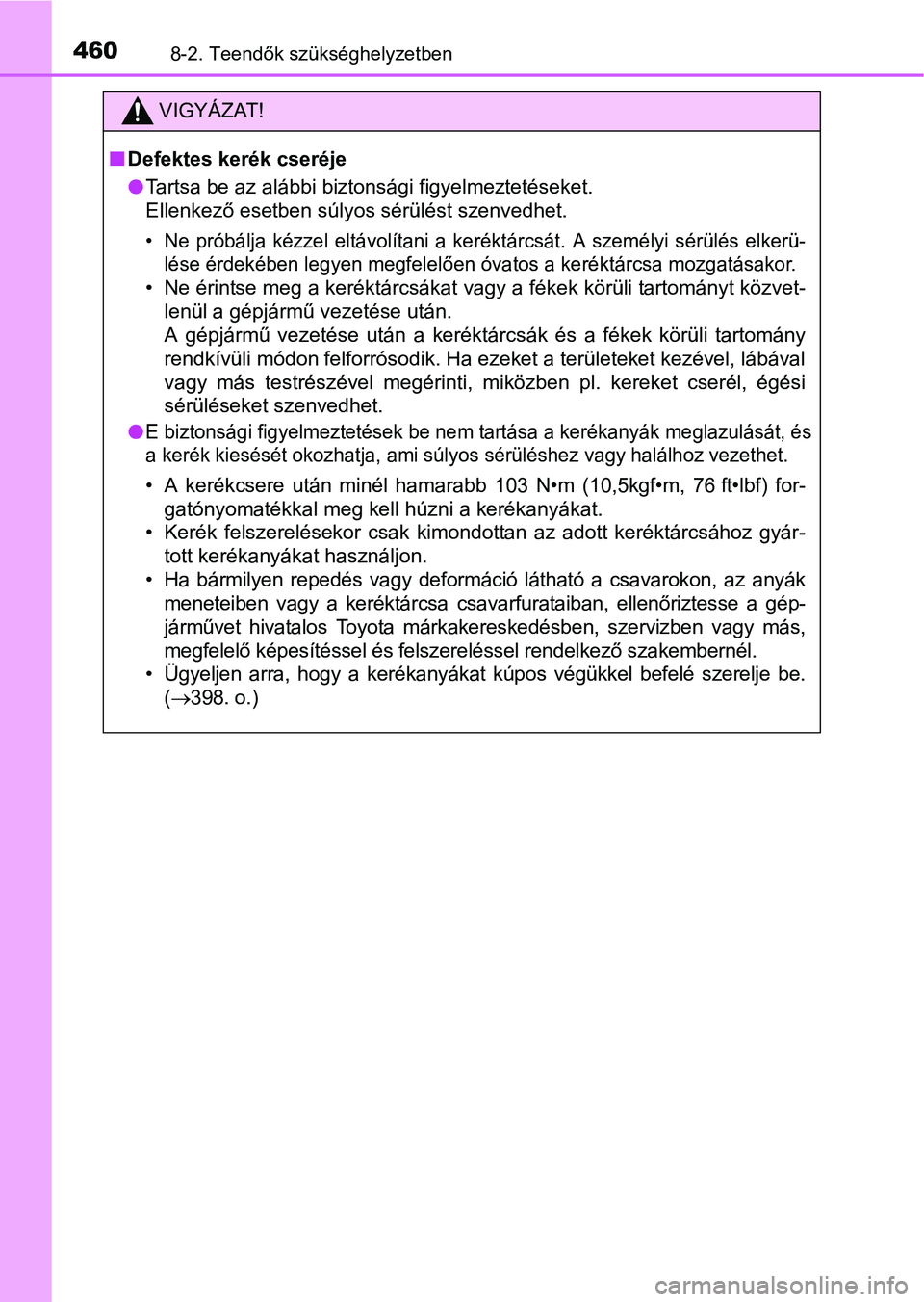

VIGYÁZAT!
Defektes kerék cseréje
Tartsa be az alábbi biztonsági figyelmeztetéseket.
Ellenkező esetben súlyos sérülést szenvedhet.
• Ne próbálja kézzel eltávolítani a keréktárcsát. A személyi sérülés elkerü-
lése érdekében legyen megfelelően óvatos a keréktárcsa mozgatásakor.
• Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvet-
lenül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési
sérüléseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását, és
a kerék kiesését okozhatja, ami súlyos sérüléshez vagy halálhoz vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(398. o.)
