TOYOTA YARIS HATCHBACK 2020 Upute Za Rukovanje (in Croatian)

181
4
YARIS(HB) Owner's Manual_Europe_MK0001_hr

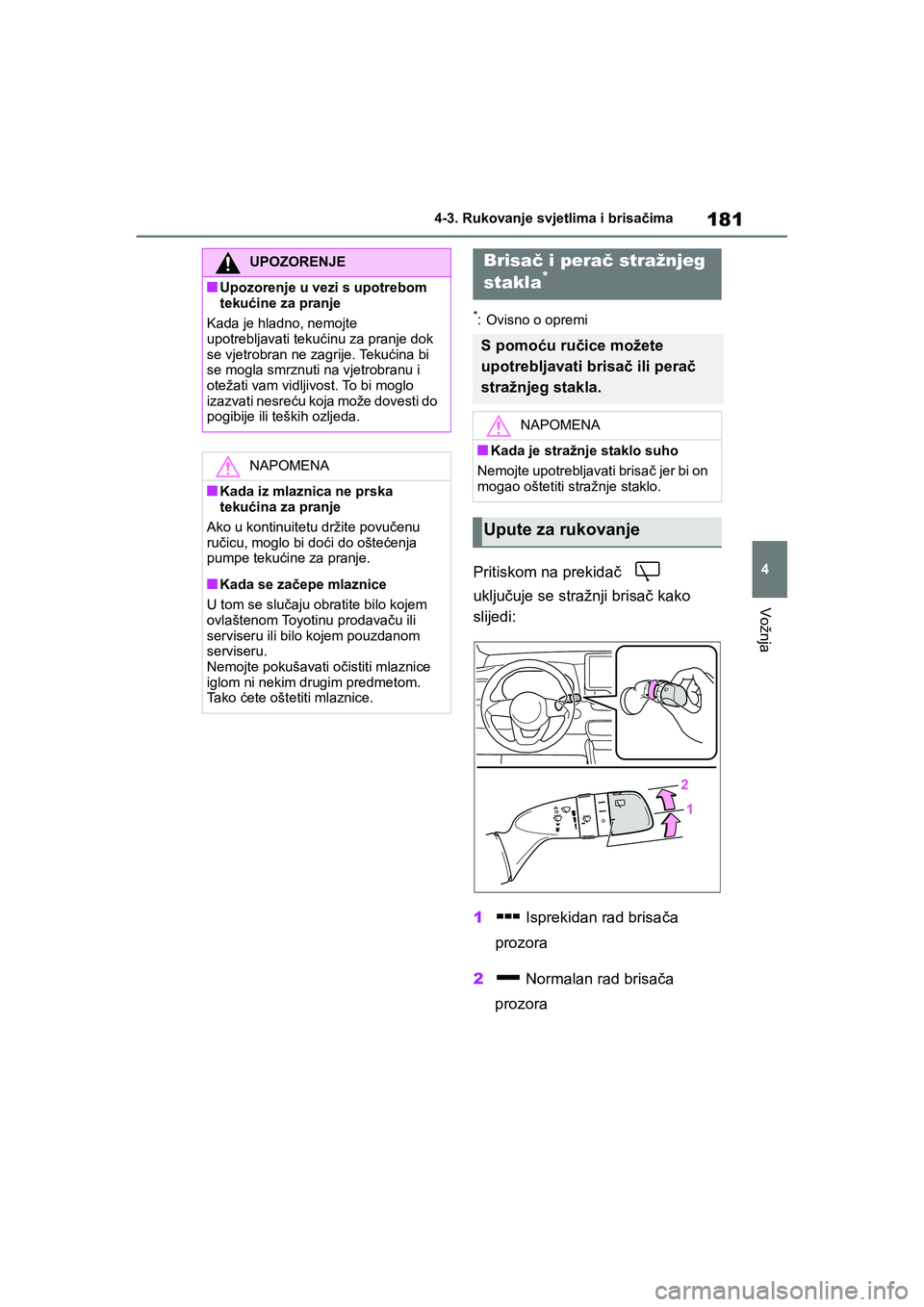

4-3. Rukovanje svjetlima i brisačima
Vožnja
*: Ovisno o opremi
Pritiskom na prekidač
uključuje se stražnji brisač kako
slijedi:
1 Isprekidan rad brisača
prozora
2 Normalan rad brisača
prozora
UPOZORENJE
■Upozorenje u vezi s upotrebom
tekućine za pranje
Kada je hladno, nemojte
upotrebljavati tekućinu za pranje dok
se vjetrobran ne zagrije. Tekućina bi
se mogla smrznuti na vjetrobranu i
otežati vam vidljivost. To bi moglo
izazvati nesreću koja može dovesti do
pogibije ili teških ozljeda.
NAPOMENA
■Kada iz mlaznica ne prska
tekućina za pranje
Ako u kontinuitetu držite povučenu
ručicu, moglo bi doći do oštećenja
pumpe tekućine za pranje.
■Kada se začepe mlaznice
U tom se slučaju obratite bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom
serviseru.
Nemojte pokušavati očistiti mlaznice
iglom ni nekim drugim predmetom.
Tako ćete oštetiti mlaznice.
Brisač i perač stražnjeg
stakla*
S pomoću ručice možete
upotrebljavati brisač ili perač
stražnjeg stakla.
NAPOMENA
■Kada je stražnje staklo suho
Nemojte upotrebljavati brisač jer bi on
mogao oštetiti stražnje staklo.
Upute za rukovanje
YARIS(HB)_OM_Europe_OMK0001CR.book Page 181 Friday, October 9, 2020 7:38 PM

182
YARIS(HB) Owner's Manual_Europe_MK0001_hr

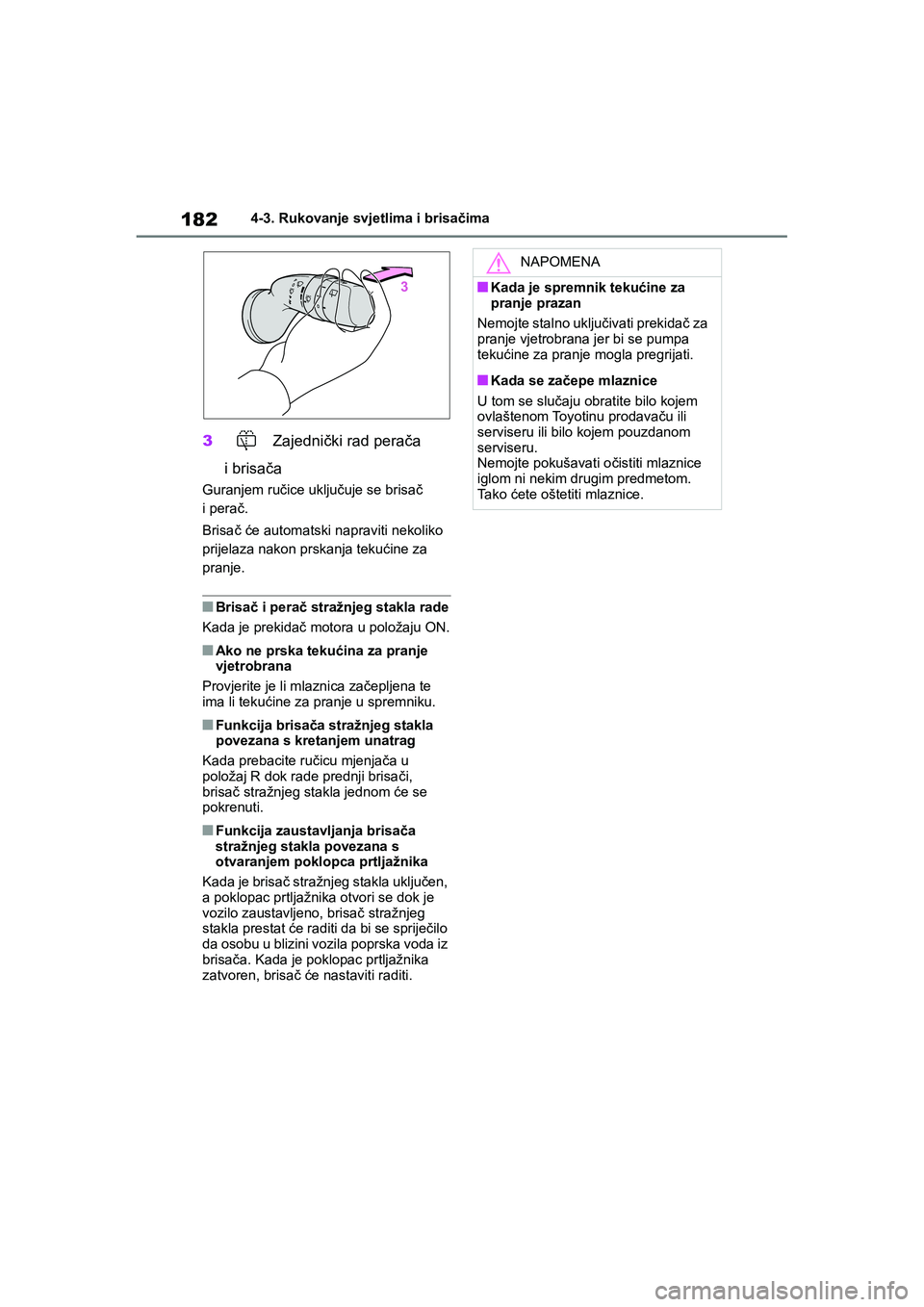

4-3. Rukovanje svjetlima i brisačima
3 Zajednički rad perača
ibrisača
Guranjem ručice uključuje se brisač
iperač.
Brisač će automatski napraviti nekoliko
prijelaza nakon prskanja tekućine za
pranje.
■Brisač i perač stražnjeg stakla rade
Kada je prekidač motora u položaju ON.
■Ako ne prska tekućina za pranje
vjetrobrana
Provjerite je li mlaznica začepljena te
ima li tekućine za pranje u spremniku.
■Funkcija brisača stražnjeg stakla
povezana s kretanjem unatrag
Kada prebacite ručicu mjenjača u
položaj R dok rade prednji brisači,
brisač stražnjeg stakla jednom će se
pokrenuti.
■Funkcija zaustavljanja brisača
stražnjeg stakla povezana s
otvaranjem poklopca prtljažnika
Kada je brisač stražnjeg stakla uključen,
a poklopac prtljažnika otvori se dok je
vozilo zaustavljeno, brisač stražnjeg
stakla prestat će raditi da bi se spriječilo
da osobu u blizini vozila poprska voda iz
brisača. Kada je poklopac prtljažnika
zatvoren, brisač će nastaviti raditi.
NAPOMENA
■Kada je spremnik tekućine za
pranje prazan
Nemojte stalno uključivati prekidač za
pranje vjetrobrana jer bi se pumpa
tekućine za pranje mogla pregrijati.
■Kada se začepe mlaznice
U tom se slučaju obratite bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom
serviseru.
Nemojte pokušavati očistiti mlaznice
iglom ni nekim drugim predmetom.
Tako ćete oštetiti mlaznice.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 182 Friday, October 9, 2020 7:38 PM

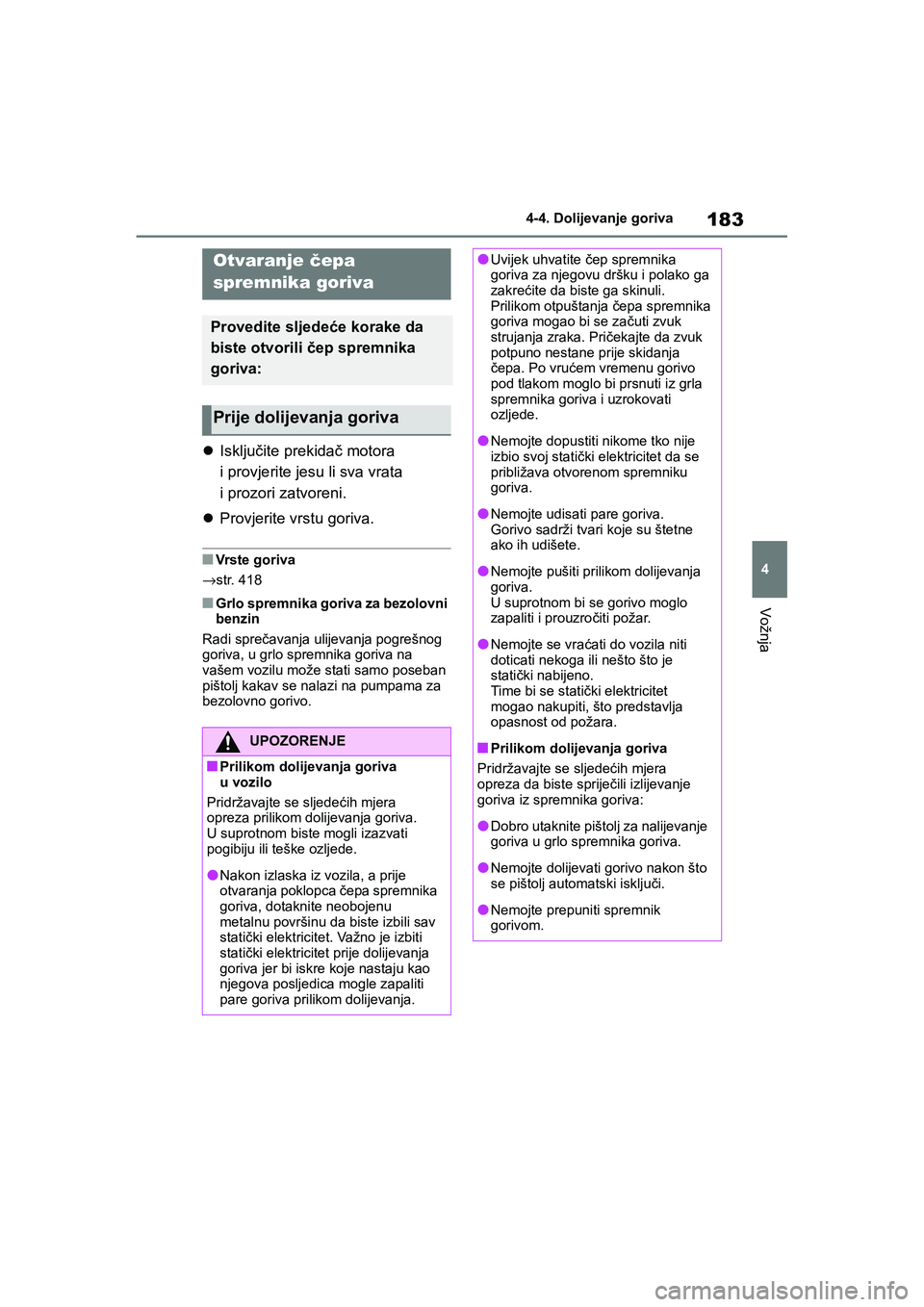

183
4
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-4. Dolijevanje goriva
Vožnja
4-4.Dolijevanje goriva
Isključite prekidač motora
i provjerite jesu li sva vrata
i prozori zatvoreni.
Provjerite vrstu goriva.
■Vrste goriva
→str. 418
■Grlo spremnika goriva za bezolovni
benzin
Radi sprečavanja ulijevanja pogrešnog
goriva, u grlo spremnika goriva na
vašem vozilu može stati samo poseban
pištolj kakav se nalazi na pumpama za
bezolovno gorivo.
Otvaranje čepa
spremnika goriva
Provedite sljedeće korake da
biste otvorili čep spremnika
goriva:
Prije dolijevanja goriva
UPOZORENJE
■Prilikom dolijevanja goriva
u vozilo
Pridržavajte se sljedećih mjera
opreza prilikom dolijevanja goriva.
U suprotnom biste mogli izazvati
pogibiju ili teške ozljede.
●Nakon izlaska iz vozila, a prije
otvaranja poklopca čepa spremnika
goriva, dotaknite neobojenu
metalnu površinu da biste izbili sav
statički elektricitet. Važno je izbiti
statički elektricitet prije dolijevanja
goriva jer bi iskre koje nastaju kao
njegova posljedica mogle zapaliti
pare goriva prilikom dolijevanja.
●Uvijek uhvatite čep spremnika
goriva za njegovu dršku i polako ga
zakrećite da biste ga skinuli.
Prilikom otpuštanja čepa spremnika
goriva mogao bi se začuti zvuk
strujanja zraka. Pričekajte da zvuk
potpuno nestane prije skidanja
čepa. Po vrućem vremenu gorivo
pod tlakom moglo bi prsnuti iz grla
spremnika goriva i uzrokovati
ozljede.
●Nemojte dopustiti nikome tko nije
izbio svoj statički elektricitet da se
približava otvorenom spremniku
goriva.
●Nemojte udisati pare goriva.
Gorivo sadrži tvari koje su štetne
ako ih udišete.
●Nemojte pušiti prilikom dolijevanja
goriva.
U suprotnom bi se gorivo moglo
zapaliti i prouzročiti požar.
●Nemojte se vraćati do vozila niti
doticati nekoga ili nešto što je
statički nabijeno.
Time bi se statički elektricitet
mogao nakupiti, što predstavlja
opasnost od požara.
■Prilikom dolijevanja goriva
Pridržavajte se sljedećih mjera
opreza da biste spriječili izlijevanje
goriva iz spremnika goriva:
●Dobro utaknite pištolj za nalijevanje
goriva u grlo spremnika goriva.
●Nemojte dolijevati gorivo nakon što
se pištolj automatski isključi.
●Nemojte prepuniti spremnik
gorivom.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 183 Friday, October 9, 2020 7:38 PM

184
YARIS(HB) Owner's Manual_Europe_MK0001_hr

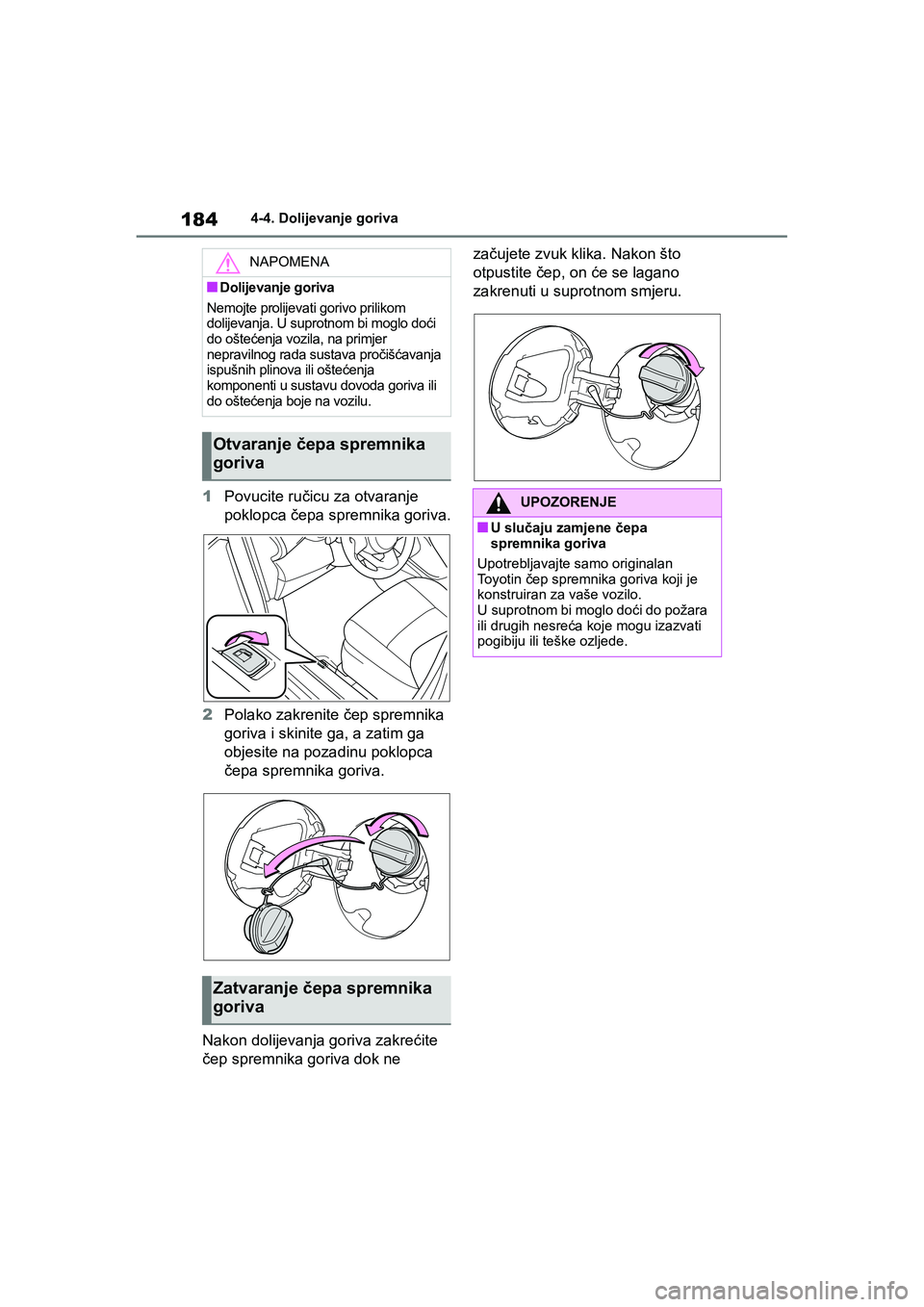

4-4. Dolijevanje goriva
1Povucite ručicu za otvaranje
poklopca čepa spremnika goriva.
2Polako zakrenite čep spremnika
goriva i skinite ga, a zatim ga
objesite na pozadinu poklopca
čepa spremnika goriva.
Nakon dolijevanja goriva zakrećite
čep spremnika goriva dok ne začujete zvuk klika. Nakon što
otpustite čep, on će se lagano
zakrenuti u suprotnom smjeru.
NAPOMENA
■Dolijevanje goriva
Nemojte prolijevati gorivo prilikom
dolijevanja. U suprotnom bi moglo doći
do oštećenja vozila, na primjer
nepravilnog rada sustava pročišćavanja
ispušnih plinova ili oštećenja
komponenti u sustavu dovoda goriva ili
do oštećenja boje na vozilu.
Otvaranje čepa spremnika
goriva
Zatvaranje čepa spremnika
goriva
UPOZORENJE
■U slučaju zamjene čepa
spremnika goriva
Upotrebljavajte samo originalan
To y o t i n čep spremnika goriva koji je
konstruiran za vaše vozilo.
U suprotnom bi moglo doći do požara
ili drugih nesreća koje mogu izazvati
pogibiju ili teške ozljede.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 184 Friday, October 9, 2020 7:38 PM

185
4
YARIS(HB) Owner's Manual_Europe_MK0001_hr

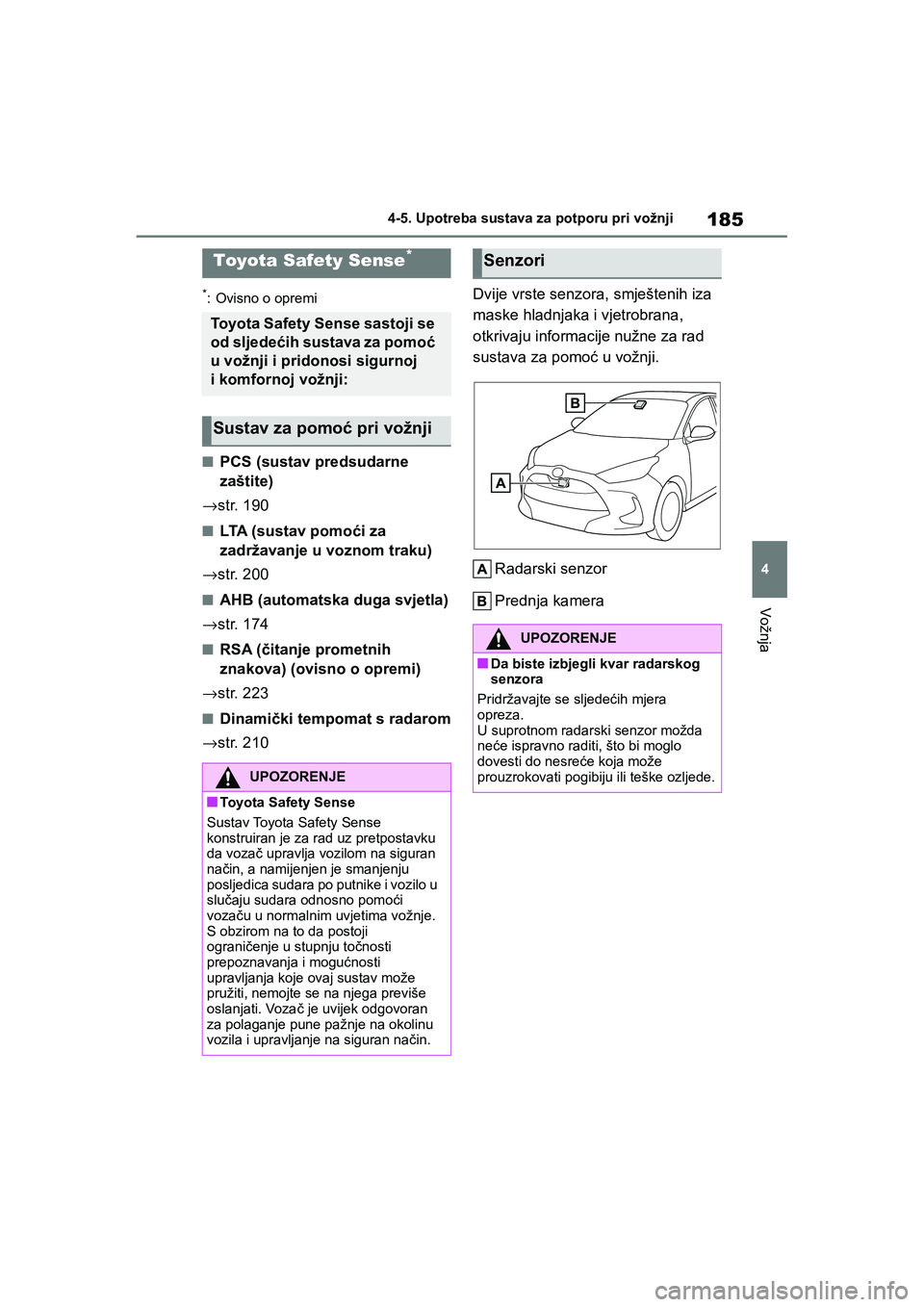

4-5. Upotreba sustava za potporu pri vožnji
Vožnja
4-5.Upotreba sustava za potporu pri vožnji
*: Ovisno o opremi
■PCS (sustav predsudarne
zaštite)
→str. 190
■LTA (sustav pomoći za
zadržavanje u voznom traku)
→str. 200
■AHB (automatska duga svjetla)
→str. 174
■RSA (čitanje prometnih
znakova) (ovisno o opremi)
→str. 223
■Dinamički tempomat s radarom
→str. 210Dvije vrste senzora, smještenih iza
maske hladnjaka i vjetrobrana,
otkrivaju informacije nužne za rad
sustava za pomoć u vožnji.
Radarski senzor
Prednja kamera
Toyota Safety Sense*
Toyota Safety Sense sastoji se
od sljedećih sustava za pomoć
u vožnji i pridonosi sigurnoj
i komfornoj vožnji:
Sustav za pomoć pri vožnji
UPOZORENJE
■Toyota Safety Sense
Sustav Toyota Safety Sense
konstruiran je za rad uz pretpostavku
da vozač upravlja vozilom na siguran
način, a namijenjen je smanjenju
posljedica sudara po putnike i vozilo u
slučaju sudara odnosno pomoći
vozaču u normalnim uvjetima vožnje.
S obzirom na to da postoji
ograničenje u stupnju točnosti
prepoznavanja i mogućnosti
upravljanja koje ovaj sustav može
pružiti, nemojte se na njega previše
oslanjati. Vozač je uvijek odgovoran
za polaganje pune pažnje na okolinu
vozila i upravljanje na siguran način.
Senzori
UPOZORENJE
■Da biste izbjegli kvar radarskog
senzora
Pridržavajte se sljedećih mjera
opreza.
U suprotnom radarski senzor možda
neće ispravno raditi, što bi moglo
dovesti do nesreće koja može
prouzrokovati pogibiju ili teške ozljede.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 185 Friday, October 9, 2020 7:38 PM

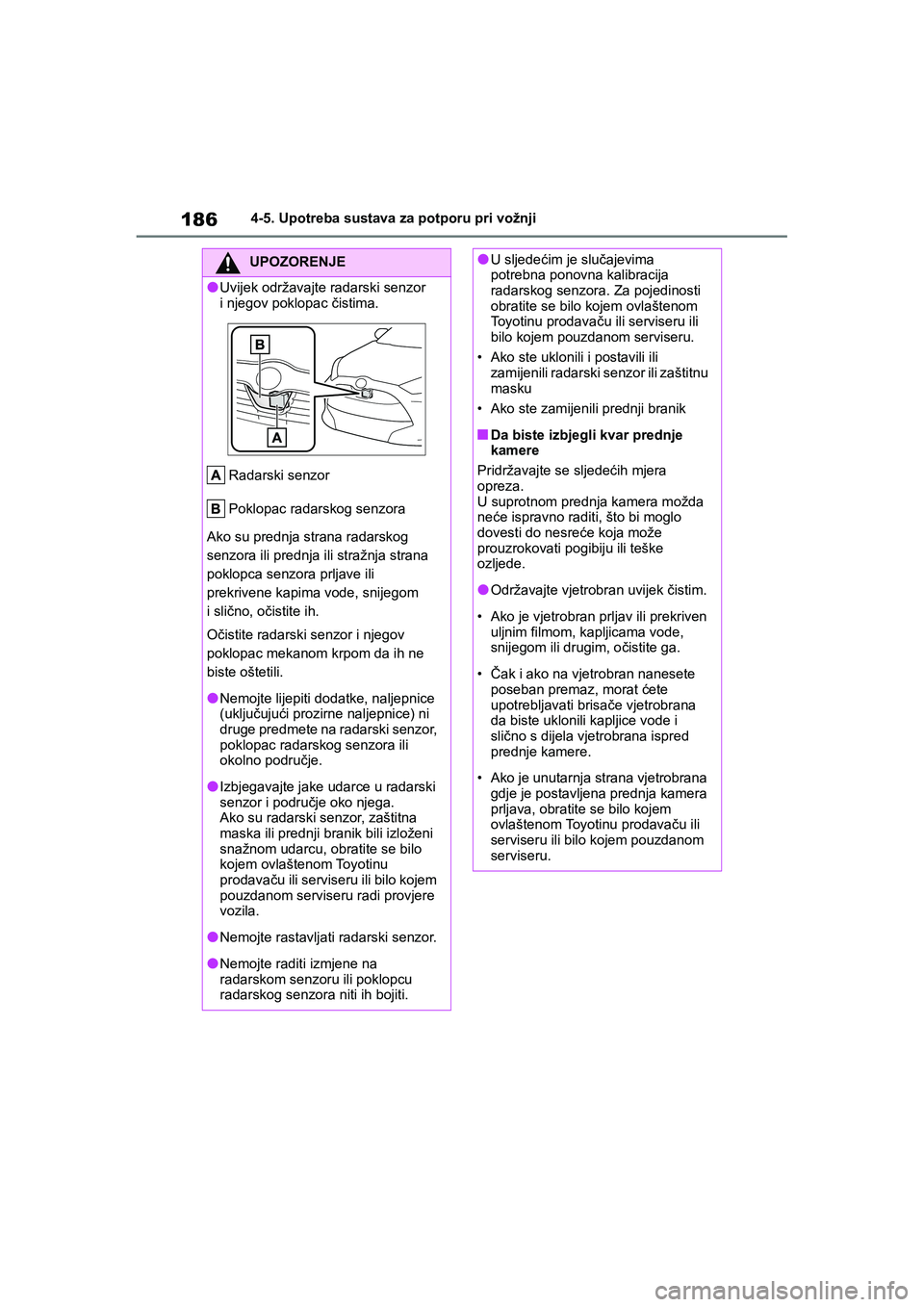

186
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-5. Upotreba sustava za potporu pri vožnji
UPOZORENJE
●Uvijek održavajte radarski senzor
i njegov poklopac čistima.
Radarski senzor
Poklopac radarskog senzora
Ako su prednja strana radarskog
senzora ili prednja ili stražnja strana
poklopca senzora prljave ili
prekrivene kapima vode, snijegom
islično, očistite ih.
Očistite radarski senzor i njegov
poklopac mekanom krpom da ih ne
biste oštetili.
●Nemojte lijepiti dodatke, naljepnice
(uključujući prozirne naljepnice) ni
druge predmete na radarski senzor,
poklopac radarskog senzora ili
okolno područje.
●Izbjegavajte jake udarce u radarski
senzor i područje oko njega.
Ako su radarski senzor, zaštitna
maska ili prednji branik bili izloženi
snažnom udarcu, obratite se bilo
kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere
vozila.
●Nemojte rastavljati radarski senzor.
●Nemojte raditi izmjene na
radarskom senzoru ili poklopcu
radarskog senzora niti ih bojiti.
●U sljedećim je slučajevima
potrebna ponovna kalibracija
radarskog senzora. Za pojedinosti
obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
bilo kojem pouzdanom serviseru.
• Ako ste uklonili i postavili ili
zamijenili radarski senzor ili zaštitnu
masku
• Ako ste zamijenili prednji branik
■Da biste izbjegli kvar prednje
kamere
Pridržavajte se sljedećih mjera
opreza.
U suprotnom prednja kamera možda
neće ispravno raditi, što bi moglo
dovesti do nesreće koja može
prouzrokovati pogibiju ili teške
ozljede.
●Održavajte vjetrobran uvijek čistim.
• Ako je vjetrobran prljav ili prekriven
uljnim filmom, kapljicama vode,
snijegom ili drugim, očistite ga.
•Čak i ako na vjetrobran nanesete
poseban premaz, morat ćete
upotrebljavati brisače vjetrobrana
da biste uklonili kapljice vode i
slično s dijela vjetrobrana ispred
prednje kamere.
• Ako je unutarnja strana vjetrobrana
gdje je postavljena prednja kamera
prljava, obratite se bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom
serviseru.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 186 Friday, October 9, 2020 7:38 PM

187
4
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-5. Upotreba sustava za potporu pri vožnji
Vožnja

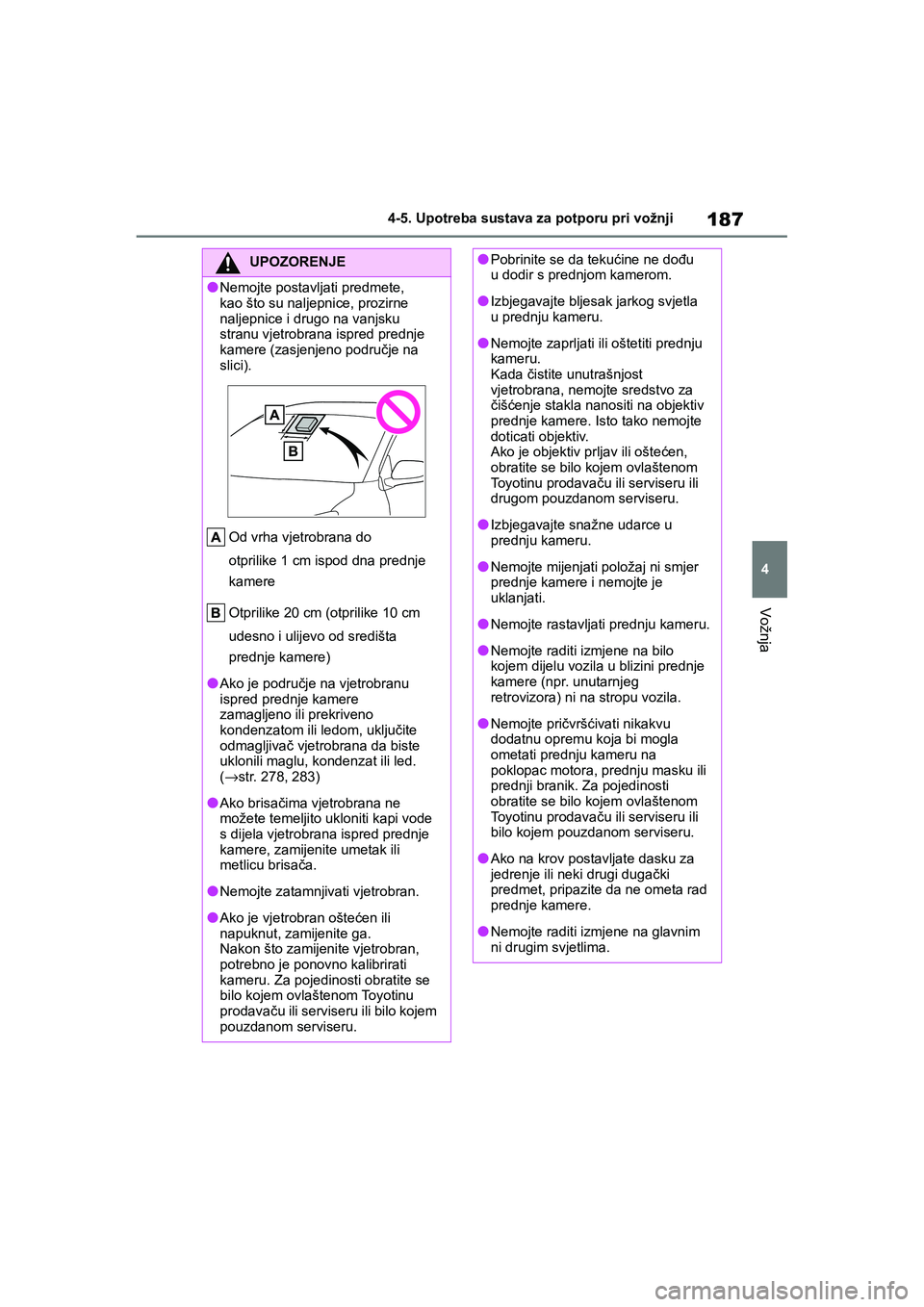

UPOZORENJE
●Nemojte postavljati predmete,
kao što su naljepnice, prozirne
naljepnice i drugo na vanjsku
stranu vjetrobrana ispred prednje
kamere (zasjenjeno područje na
slici).
Od vrha vjetrobrana do
otprilike 1 cm ispod dna prednje
kamere
Otprilike 20 cm (otprilike 10 cm
udesno i ulijevo od središta
prednje kamere)
●Ako je područje na vjetrobranu
ispred prednje kamere
zamagljeno ili prekriveno
kondenzatom ili ledom, uključite
odmagljivač vjetrobrana da biste
uklonili maglu, kondenzat ili led.
(→str. 278, 283)
●Ako brisačima vjetrobrana ne
možete temeljito ukloniti kapi vode
s dijela vjetrobrana ispred prednje
kamere, zamijenite umetak ili
metlicu brisača.
●Nemojte zatamnjivati vjetrobran.
●Ako je vjetrobran oštećen ili
napuknut, zamijenite ga.
Nakon što zamijenite vjetrobran,
potrebno je ponovno kalibrirati
kameru. Za pojedinosti obratite se
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru.
●Pobrinite se da tekućine ne dođu
u dodir s prednjom kamerom.
●Izbjegavajte bljesak jarkog svjetla
u prednju kameru.
●Nemojte zaprljati ili oštetiti prednju
kameru.
Kada čistite unutrašnjost
vjetrobrana, nemojte sredstvo za
čišćenje stakla nanositi na objektiv
prednje kamere. Isto tako nemojte
doticati objektiv.
Ako je objektiv prljav ili oštećen,
obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru.
●Izbjegavajte snažne udarce u
prednju kameru.
●Nemojte mijenjati položaj ni smjer
prednje kamere i nemojte je
uklanjati.
●Nemojte rastavljati prednju kameru.
●Nemojte raditi izmjene na bilo
kojem dijelu vozila u blizini prednje
kamere (npr. unutarnjeg
retrovizora) ni na stropu vozila.
●Nemojte pričvršćivati nikakvu
dodatnu opremu koja bi mogla
ometati prednju kameru na
poklopac motora, prednju masku ili
prednji branik. Za pojedinosti
obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
bilo kojem pouzdanom serviseru.
●Ako na krov postavljate dasku za
jedrenje ili neki drugi dugački
predmet, pripazite da ne ometa rad
prednje kamere.
●Nemojte raditi izmjene na glavnim
ni drugim svjetlima.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 187 Friday, October 9, 2020 7:38 PM

188
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-5. Upotreba sustava za potporu pri vožnji

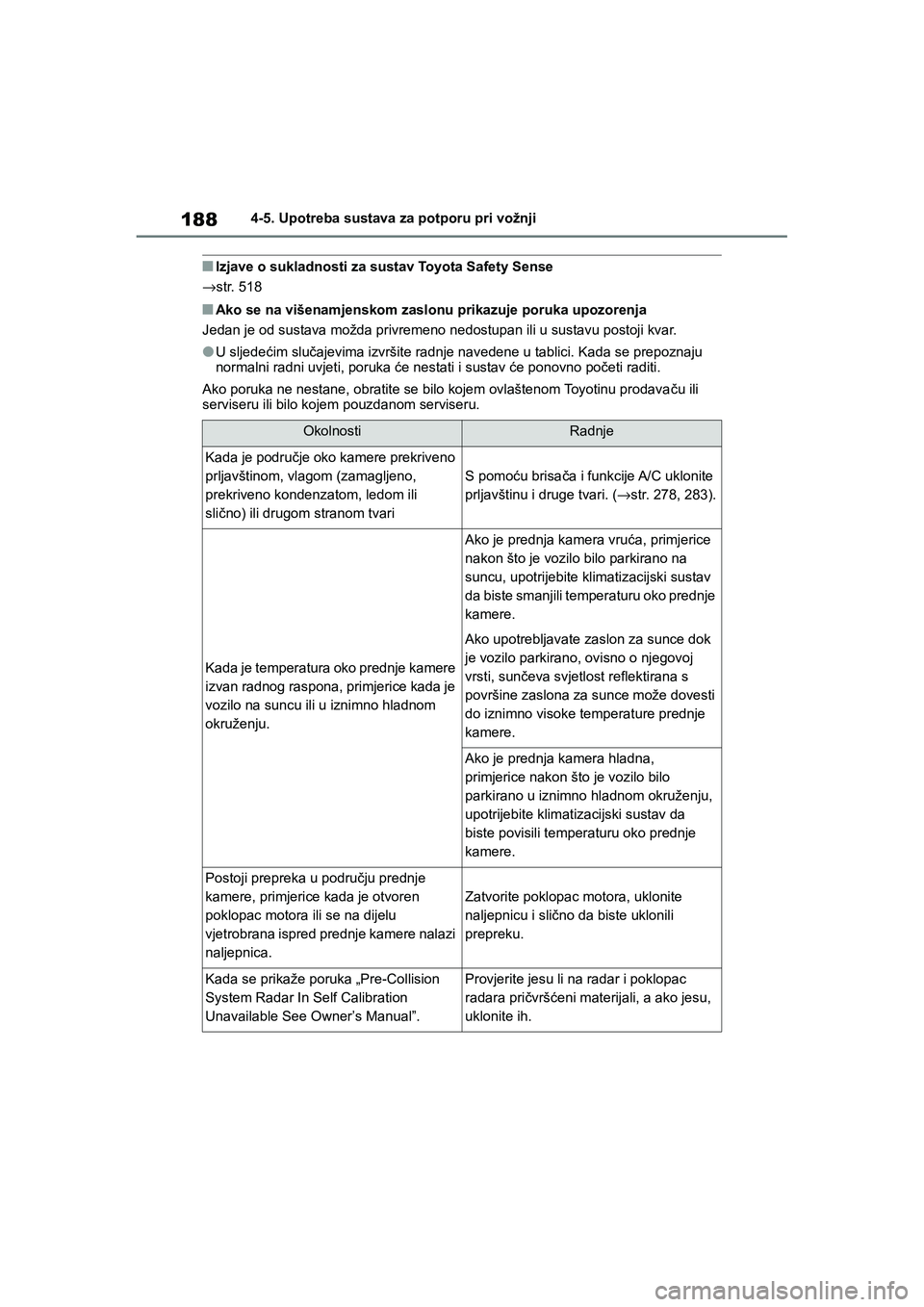

■Izjave o sukladnosti za sustav Toyota Safety Sense
→str. 518
■Ako se na višenamjenskom zaslonu prikazuje poruka upozorenja
Jedan je od sustava možda privremeno nedostupan ili u sustavu postoji kvar.
●U sljedećim slučajevima izvršite radnje navedene u tablici. Kada se prepoznaju
normalni radni uvjeti, poruka će nestati i sustav će ponovno početi raditi.
Ako poruka ne nestane, obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru.
OkolnostiRadnje
Kada je područje oko kamere prekriveno
prljavštinom, vlagom (zamagljeno,
prekriveno kondenzatom, ledom ili
slično) ili drugom stranom tvari
S pomoću brisača i funkcije A/C uklonite
prljavštinu i druge tvari. (→str. 278, 283).
Kada je temperatura oko prednje kamere
izvan radnog raspona, primjerice kada je
vozilo na suncu ili u iznimno hladnom
okruženju.
Ako je prednja kamera vruća, primjerice
nakon što je vozilo bilo parkirano na
suncu, upotrijebite klimatizacijski sustav
da biste smanjili temperaturu oko prednje
kamere.
Ako upotrebljavate zaslon za sunce dok
je vozilo parkirano, ovisno o njegovoj
vrsti, sunčeva svjetlost reflektirana s
površine zaslona za sunce može dovesti
do iznimno visoke temperature prednje
kamere.
Ako je prednja kamera hladna,
primjerice nakon što je vozilo bilo
parkirano u iznimno hladnom okruženju,
upotrijebite klimatizacijski sustav da
biste povisili temperaturu oko prednje
kamere.
Postoji prepreka u području prednje
kamere, primjerice kada je otvoren
poklopac motora ili se na dijelu
vjetrobrana ispred prednje kamere nalazi
naljepnica.
Zatvorite poklopac motora, uklonite
naljepnicu i slično da biste uklonili
prepreku.
Kada se prikaže poruka „Pre-Collision
System Radar In Self Calibration
Unavailable See Owner’s Manual”.Provjerite jesu li na radar i poklopac
radara pričvršćeni materijali, a ako jesu,
uklonite ih.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 188 Friday, October 9, 2020 7:38 PM

189
4
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-5. Upotreba sustava za potporu pri vožnji
Vožnja

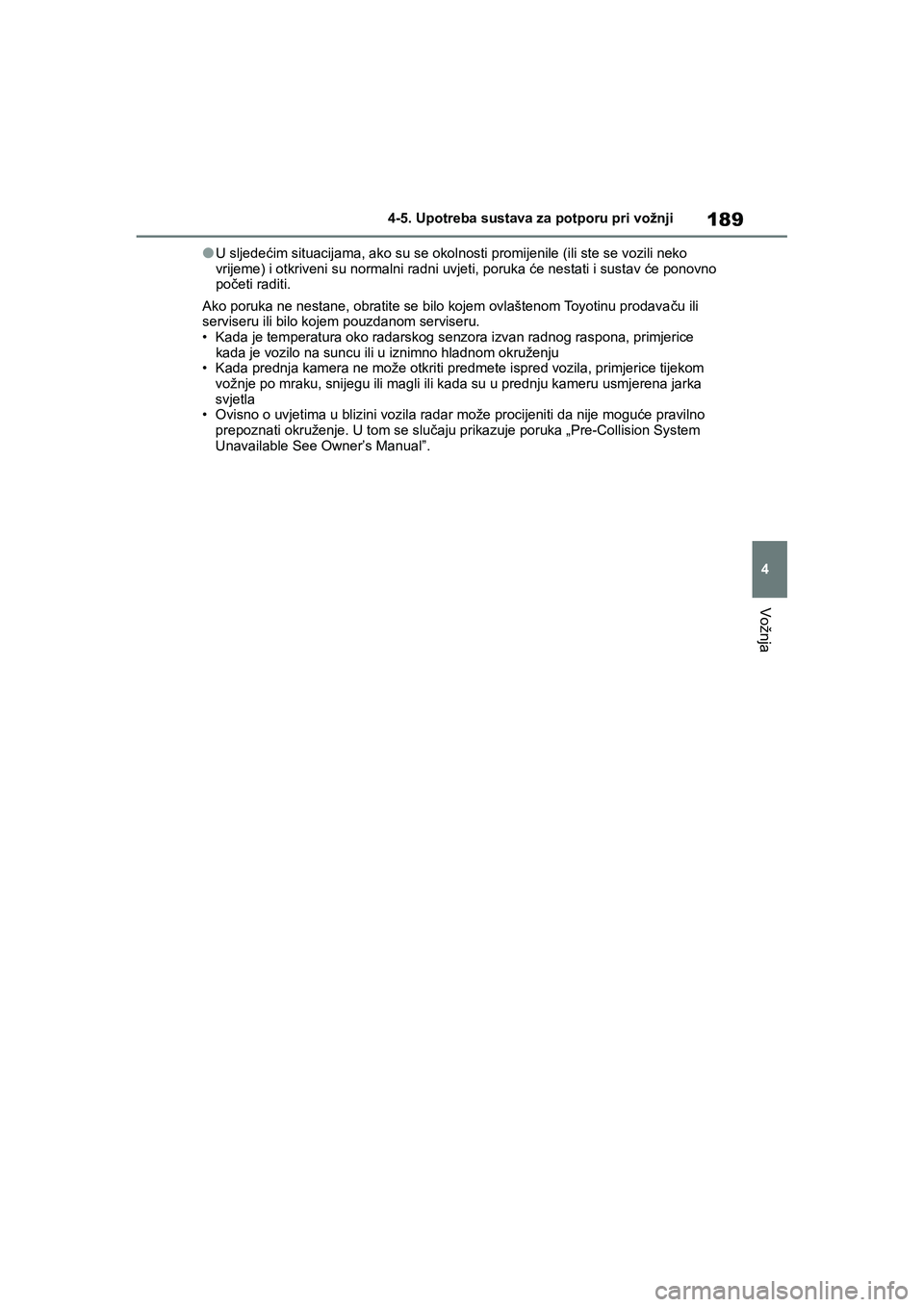

●U sljedećim situacijama, ako su se okolnosti promijenile (ili ste se vozili neko
vrijeme) i otkriveni su normalni radni uvjeti, poruka će nestati i sustav će ponovno
početi raditi.
Ako poruka ne nestane, obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom serviseru.
• Kada je temperatura oko radarskog senzora izvan radnog raspona, primjerice
kada je vozilo na suncu ili u iznimno hladnom okruženju
• Kada prednja kamera ne može otkriti predmete ispred vozila, primjerice tijekom
vožnje po mraku, snijegu ili magli ili kada su u prednju kameru usmjerena jarka
svjetla
• Ovisno o uvjetima u blizini vozila radar može procijeniti da nije moguće pravilno
prepoznati okruženje. U tom se slučaju prikazuje poruka „Pre-Collision System
Unavailable See Owner’s Manual”.
YARIS(HB)_OM_Europe_OMK0001CR.book Page 189 Friday, October 9, 2020 7:38 PM

190
YARIS(HB) Owner's Manual_Europe_MK0001_hr
4-5. Upotreba sustava za potporu pri vožnji

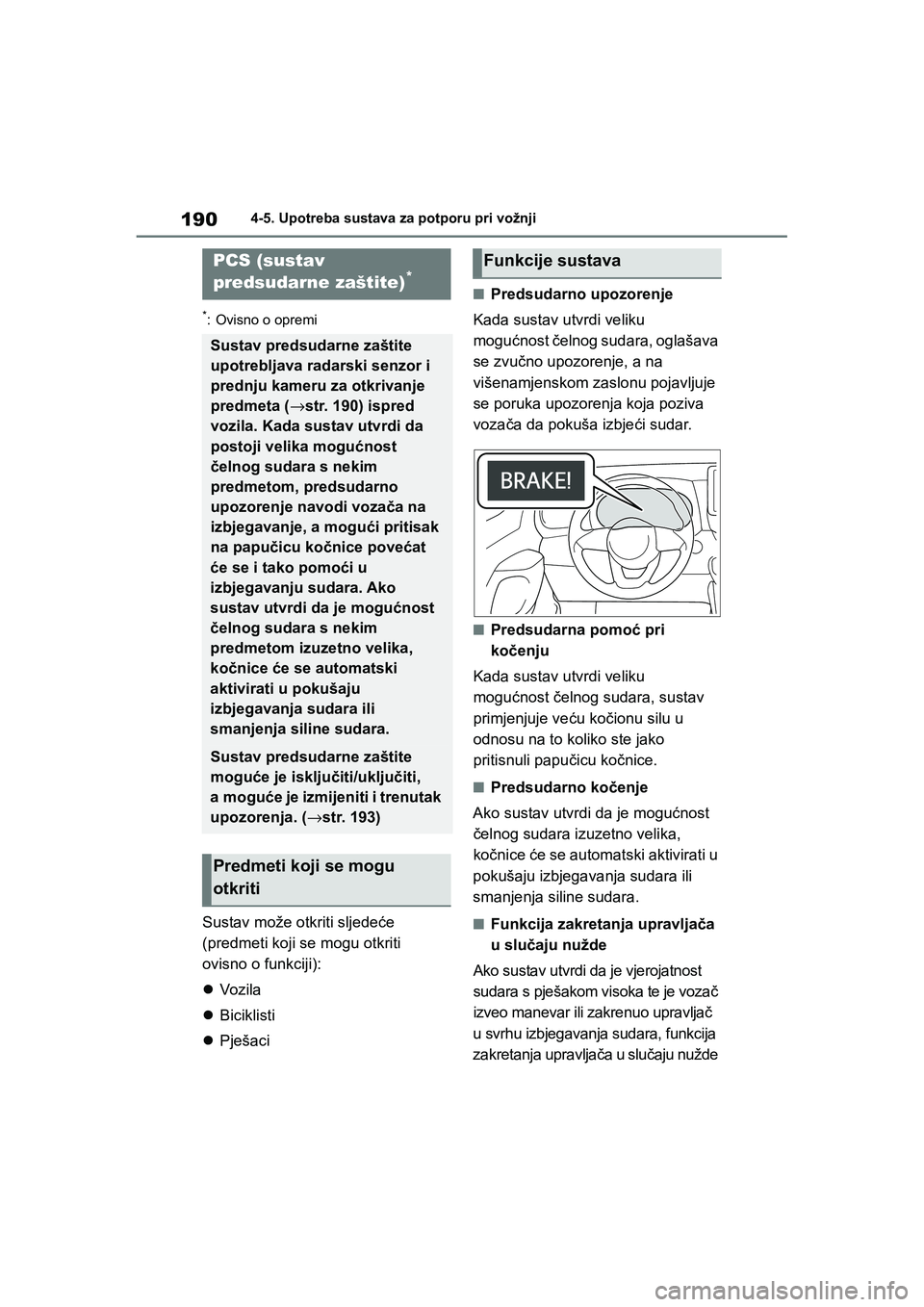

*: Ovisno o opremi
Sustav može otkriti sljedeće
(predmeti koji se mogu otkriti
ovisno o funkciji):
Vozila
Biciklisti
Pješaci
■Predsudarno upozorenje
Kada sustav utvrdi veliku
mogućnost čelnog sudara, oglašava
se zvučno upozorenje, a na
višenamjenskom zaslonu pojavljuje
se poruka upozorenja koja poziva
vozača da pokuša izbjeći sudar.
■Predsudarna pomoć pri
kočenju
Kada sustav utvrdi veliku
mogućnost čelnog sudara, sustav
primjenjuje veću kočionu silu u
odnosu na to koliko ste jako
pritisnuli papučicu kočnice.
■Predsudarno kočenje
Ako sustav utvrdi da je mogućnost
čelnog sudara izuzetno velika,
kočnice će se automatski aktivirati u
pokušaju izbjegavanja sudara ili
smanjenja siline sudara.
■Funkcija zakretanja upravljača
u slučaju nužde
Ako sustav utvrdi da je vjerojatnost
sudara s pješakom visoka te je vozač
izveo manevar ili zakrenuo upravljač
u svrhu izbjegavanja sudara, funkcija
zakretanja upravljača u slučaju nužde
PCS (sustav
predsudarne zaštite)*
Sustav predsudarne zaštite
upotrebljava radarski senzor i
prednju kameru za otkrivanje
predmeta (→str. 190) ispred
vozila. Kada sustav utvrdi da
postoji velika mogućnost
čelnog sudara s nekim
predmetom, predsudarno
upozorenje navodi vozača na
izbjegavanje, a mogući pritisak
na papučicu kočnice povećat
će se i tako pomoći u
izbjegavanju sudara. Ako
sustav utvrdi da je mogućnost
čelnog sudara s nekim
predmetom izuzetno velika,
kočnice će se automatski
aktivirati u pokušaju
izbjegavanja sudara ili
smanjenja siline sudara.
Sustav predsudarne zaštite
moguće je isključiti/uključiti,
a moguće je izmijeniti i trenutak
upozorenja. (→str. 193)
Predmeti koji se mogu
otkriti
Funkcije sustava
YARIS(HB)_OM_Europe_OMK0001CR.book Page 190 Friday, October 9, 2020 7:38 PM
