TOYOTA YARIS HATCHBACK 2021 Bruksanvisningar (in Swedish)

71
1
YARIS F OMK0001SE

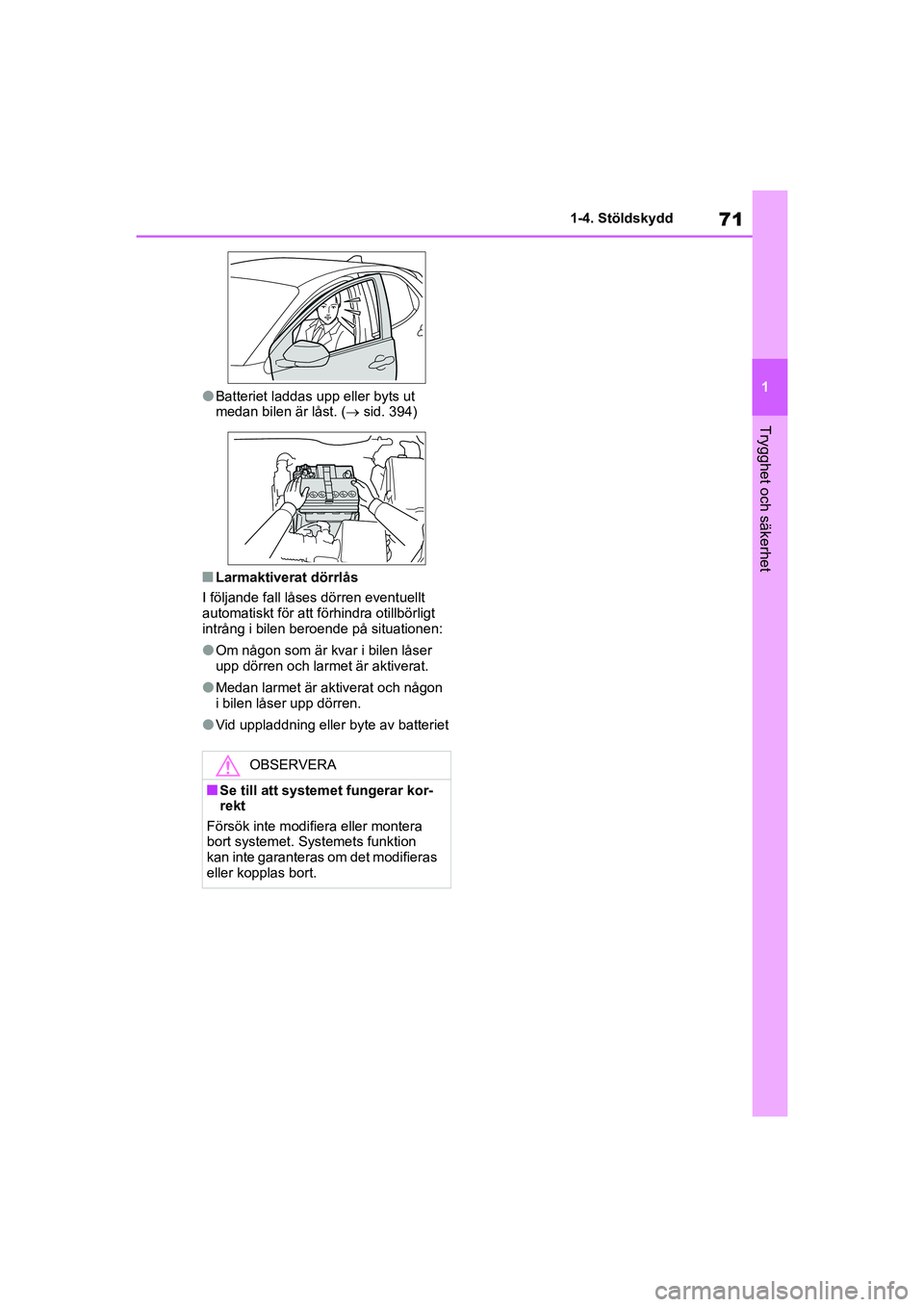

1-4. Stöldskydd
Trygghet och säkerhet
lBatteriet laddas upp eller byts ut
medan bilen är låst. (sid. 394)
nLarmaktiverat dörrlås
I följande fall låses dörren eventuellt
automatiskt för att förhindra otillbörligt
intrång i bilen beroende på situationen:
lOm någon som är kvar i bilen låser
upp dörren och larmet är aktiverat.
lMedan larmet är aktiverat och någon
i bilen låser upp dörren.
lVid uppladdning eller byte av batteriet
OBSERVERA
nSe till att systemet fungerar kor-
rekt
Försök inte modifiera eller montera
bort systemet. Systemets funktion
kan inte garanteras om det modifieras
eller kopplas bort.
OMK0001SE.book Page 71 Friday, February 26, 2021 10:53 AM

72
YARIS F OMK0001SE
1-4. Stöldskydd
OMK0001SE.book Page 72 Friday, February 26, 2021 10:53 AM

2
73
YARIS F OMK0001SE
2
Bilens statusinformation och indikatorer
Bilens statusinformationoch indikatorer
2-1. Instrumentgrupp
Varnings- och kontrollampor .................... 74
Instrument och mätare (vertikal display)................ 78
Instrument och mätare (horisontell display)........... 82
Informationsdisplay (vertikal display)................ 85
Informationsdisplay (horisontell display)........... 91
Vindrutedisplay ................... 97
Information om bränsleförbrukning .......... 101
OMK0001SE.book Page 73 Friday, February 26, 2021 10:53 AM

74
YARIS F OMK0001SE
2-1. Instrumentgrupp
2-1.Instrumentgrupp
I förklarande syfte visar bilderna nedan samtliga varnings- och
kontrollampor som tänds.
Vertikal display
Horisontal display
Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen
och i ytterbackspeglarna håller föraren informerad om status i
bilens olika system.
Varningslampor och kontrollampor visas
i instrumentgruppen.
OMK0001SE.book Page 74 Friday, February 26, 2021 10:53 AM

75
2
YARIS F OMK0001SE
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Varningslamporna informerar föra-
ren om funktionsstörningar i något
av bilens system.
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några
sekunder. Det kan vara en indikering
på systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds på informa- tionsdisplayen.
Varningslampor
Bromssystem, varnings-
lampa
*1 (  sid. 358)
Hög kylvätsketemperatur,
varningslampa
*2 (  sid. 358)
Laddningssystem, varnings-
lampa
*2 (  sid. 358)
Lågt oljetryck, varnings-
lampa
*2 (  sid. 359)
Funktionsstörnin g, indikator-
lampa
*1 (  sid. 359)
Krockkuddesystem, varnings-
lampa
*1 (  sid. 359)
ABS varningslampa
*1
(  sid. 359)
Bromsprioriteringssystem,
varningslampa/Kör/start-
kontroll, varningslampa
*2
(  sid. 360)
(Röd)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
(Gul)
Elektriskt servostyrnings-
system, varningslampa
*1
(  sid. 360)
Låg bränslenivå, varnings-
lampa ( sid. 360)
Förarens och framsätes- passagerarens säkerhets-
bälte, bältespåminnare
(  sid. 361)
Baksätespassagerar-
nas säkerhetsbälte,
bältespåminnare
*2
(  sid. 361)
Däcktryckvarningslampa*1
(  sid. 362)
(Orange)
LTA, indikator*2
(i förekommande fall)
(  sid. 362)
(Blinkar)
Stopp- och startsystem,
indikator för avstängning
*1
(i förekommande fall)
(  sid. 362)
(Blinkar)
Toyota parkeringssensor,
avstängd, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar)
”RCTA OFF”, indikator*1
(i förekommande fall)
(  sid. 363)
PKSB, indikator
*1
(i förekommande fall)
(  sid. 363)
(Blinkar
eller lyser)
PCS, varningslampa*1
(i förekommande fall)
(  sid. 364)
Slirindikering
*1 (  sid. 364)
OMK0001SE.book Page 75 Friday, February 26, 2021 10:53 AM

76
YARIS F OMK0001SE
2-1. Instrumentgrupp
Kontrollamporna håller föraren
informerad om status hos bilens
olika system.
VARNING
nOm en varningslampa i säker-
hetssystemet inte tänds
Om en varningslampa, t.ex. för ABS
eller krockkuddarna, inte tänds när du
startar motorn kan det innebära att
dessa system inte aktiveras för att
skydda dig vid en olyckshändelse, vil-
ket kan resultera i svåra eller livsho-
tande skador. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifi kationer kontrol-
lera bilen omedelbart om detta skulle
inträffa.
Indikeringslampor
Körriktningsvisare
(  sid. 162)
Bakljus ( sid. 164)
Helljus, indikator ( sid. 166)
Automatiskt helljus,
kontrollampa
(i förekommande fall)
( sid. 167)
Främre dimljus, kontrollampa
(i förekommande fall)
(  sid. 170)
Dimljus bak, indikator
(  sid. 170)
PCS, varningslampa
*1, 2
(i förekommande fall)
(  sid. 186)
Farthållare, indikator
*3
(i förekommande fall)
(  sid. 203)
Aktiv farthållare, indikator*3
(i förekommande fall)
(  sid. 203)
Farthållare ”SET”
kontrollampa
*3
(i förekommande fall)
( sid. 203)
*4
LTA, indikator*3
(i förekommande fall)
(  sid. 199)
BSM-indikatorer på
ytterbackspegel
*1, 5
(i förekommande fall)
(  sid. 227, 237)
BSM OFF, indikator
*2
(i förekommande fall)
(  sid. 227)
Toyota parkeringssensor,
avstängd, indikator
*1, 2
(i förekommande fall)
(  sid. 233)
”RCTA OFF”, indikator
*1, 2
(i förekommande fall)
(  sid. 238)
PKSB, indikator
*1, 2
(i förekommande fall)
(  sid. 242)
Stopp- och startsystem,
indikator
*1 (i förekommande
fall) ( sid. 220)
Stopp- och startsystem,
indikator för avstängning
*1, 2
(i förekommande fall)
(  sid. 221)
Hastighetsbegränsare,
indikator (i förekommande
fall) ( sid. 214)
(Blinkar)
Slirindikering*1 ( sid. 259)
VSC OFF, indikator
*1, 2
(  sid. 260)
OMK0001SE.book Page 76 Friday, February 26, 2021 10:53 AM

77
2
YARIS F OMK0001SE
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
*1: Lamporna tänds när startknappen trycks till ON för att indikera att sys-
temkontroll utförs. De slocknar när
motorn startas, eller efter några
sekunder. Det kan vara en indikering
på systemstörning om lamporna inte
tänds, eller om de slocknar. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
*2: Den här lampan tänds när systemet stängs av.
*3: Den här lampan tänds på informa-tionsdisplayen.
*4: Beroende på rådande driftsförhållan- den kan lampans färg ändras och
om den är tänd/blinkar.
*5: Den här lampan tänds i ytterback-speglarna.
*6: På modeller med vertikal display tänds denna lampa på informations-
displayen.
*7: Om utetemperaturen är högst 3 °C blinkar den här indikatorn i cirka 10
sekunder och lyser sedan med fast
sken.
*8: Den här lampan tänds på mittpane-len.
Elektroniskt lås- och start-
system, kontrollampa
*3
(i förekommande fall)
(  sid. 151)
Växlingsindikator
*6
(i förekommande fall)
(  sid. 162)
Parkeringsbroms, kontrollampa ( sid. 163)
Eco-körning,
kontrollampa
*1, 6
(i förekommande fall)
(  sid. 87, 93)
Låg utetemperatur, indikator
*3, 7 (  sid. 78, 82)
Stöldskyddssystem, kontrollampa ( sid. 68, 70)
”PASSENGER
AIRBAG”, indikator
*1, 8
( sid. 37)
Eco-körning, indikator
*3
(i förekommande fall)
(  sid. 256)
Kraftläge, indikator
*3
(i förekommande fall)
(  sid. 256)
OMK0001SE.book Page 77 Friday, February 26, 2021 10:53 AM

78
YARIS F OMK0001SE
2-1. Instrumentgrupp
nPlacering av instrument och mätare
Måttenheten kan variera beroende på bilens försäljningsland.
Varvräknare
Visar motorns varvtal i varv per minut
Utetemperatur
Displayen visar utetemperaturer inom området –40 °C till 60 °C
Klocka (sid. 80)
Hastighetsmätare
Bränslemätare
Visar bränslemängden i tanken
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 85)
Visar varningsmeddelanden om fel uppstår ( sid. 367)
Vägmätare och trippmätare, display ( sid. 79)
Växellägesindikator (Multidrive) ( sid. 156)
Växlingsindikator (m anuell växellåda) (sid. 162)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur
Instrument och mätare (vertikal display)
Mätarvisning
OMK0001SE.book Page 78 Friday, February 26, 2021 10:53 AM

79
2
YARIS F OMK0001SE
2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
Displayändring, knapp (sid. 79)
nUtetermometer
lI följande situationer visas inte alltid
korrekt utetemperatur, eller det kan ta
längre tid än normalt för visningen att
ändras:
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetempera-
turen (vid körning in i/ut ur garage
eller tunnel etc.)
lOm ”--” visas kan en funktionsstörning
ha uppstått i system et. Låt en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
nLCD-skärm
 sid. 86
nSpecialanpassning
Instrument och mätare kan specialan-
passas på på informationsdis-
playen. ( sid. 414)nÄndra displayen
Tryck in displayändringsknappen
tills önskad post visas.
nFunktioner som visas
 Vägmätare
Visar bilens totala körsträcka.
Trippmätare A/Trippmätare B
Visar bilens körsträcka sedan den
senaste nollställningen av mätaren
Trippmätarna A och B kan användas för
att registrera och vi sa olika distanser
oberoende av varandra.
VARNING
nInformationsskärmen i kall
väderlek
Låt kupén värmas upp innan du börjar
använda LCD-skärmen. Om det är
mycket kallt kan informationsdis-
playen vara långsam och bildväx-
lingen kan ta längre tid.
Om det t.ex. sker en fördröjning mel-
lan förarens växling och den nya väx-
elsiffran som visas på displayen.
Sådan fördröjning kan få föraren att
växla ner igen, vilket orsakar snabb
och onödig motorbromsning och
eventuellt en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
nUndvik att motorn och dess kom-
ponenter skadas
lSe till att varvräknarens indikerings-
nål inte går in i det röda området,
vilket indikerar att motorn ligger på
maximalt varvtal.
lMotorn kan överhettas om tempera-
turmätaren för kylvä tskan går in i
det röda området (H). I så fall ska
du omedelbart stanna på en säker
plats och kontrollera motorn när
den har svalnat helt. ( sid. 396)
Vägmätare och trippmätare,
display
OMK0001SE.book Page 79 Friday, February 26, 2021 10:53 AM

80
YARIS F OMK0001SE
2-1. Instrumentgrupp
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displaybyte intryckt.
 Körsträcka till nästa oljebyte
Visar sträckan bile n kan köras tills
motoroljan behöver bytas.
Sträckan bilen kan köra s tills nästa byte
av motorolja visas även i följande situa-
tioner:
• När startknappen trycks till ON
• När ett varningsmeddelande visas som indikerar att underhåll av motor-
olja behöver utföras snart.
• Nollställning: sid. 313
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka”: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen. 2
Tryck på eller för att
välja ”Klocka”: 00”.
3 Håll knappen intryckt.
4 Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
 12-timmarsklocka/24-timmars-
klocka
 Timme
 Minut
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
 Informationsdisplay
 Ljudsystem, skärm
Se instruktionsboken till naviga-
tions- och multimediasystemet för
ytterligare detaljer.
nSkärm för inställning av klocka
(modeller med navigations/
multimediasystem)
Om ”Klocka: 00” visas när väljs på
informationsdisplayen kan en störning ha
uppstått i systemet. Låt en auktoriserad Toyota-återförsäljar e eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
Ställa in klockan (modeller
utan navigationssystem
eller multimediasystem)
Ställa in klockan (modeller
med navigationssystem
eller multimediasystem)
OMK0001SE.book Page 80 Friday, February 26, 2021 10:53 AM
