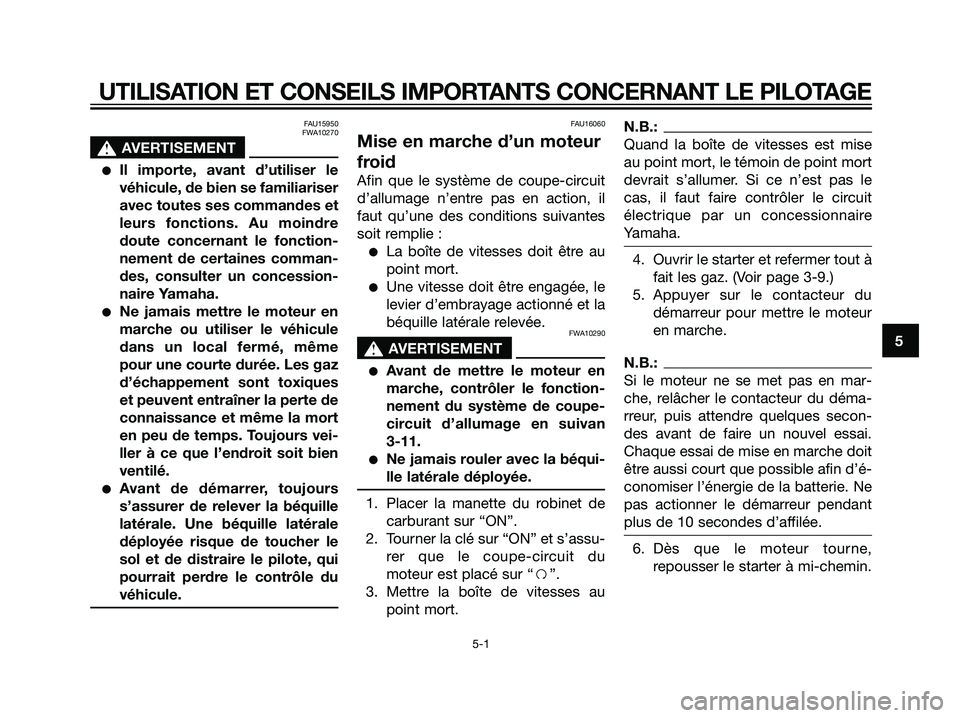

FAU15950
FWA10270
s s
AVERTISEMENT
Il importe, avant d’utiliser le
véhicule, de bien se familiariser
avec toutes ses commandes et
leurs fonctions. Au moindre
doute concernant le fonction-
nement de certaines comman-
des, consulter un concession-
naire Yamaha.
Ne jamais mettre le moteur en
marche ou utiliser le véhicule
dans un local fermé, même
pour une courte durée. Les gaz
d’échappement sont toxiques
et peuvent entraîner la perte de
connaissance et même la mort
en peu de temps. Toujours vei-
ller à ce que l’endroit soit bien
ventilé.
Avant de démarrer, toujours
s’assurer de relever la béquille
latérale. Une béquille latérale
déployée risque de toucher le
sol et de distraire le pilote, qui
pourrait perdre le contrôle du
véhicule.
FAU16060
Mise en marche d’un moteur
froid
Afin que le système de coupe-circuit
d’allumage n’entre pas en action, il
faut qu’une des conditions suivantes
soit remplie :
La boîte de vitesses doit être au
point mort.
Une vitesse doit être engagée, le
levier d’embrayage actionné et la
béquille latérale relevée.
FWA10290
s s
AVERTISEMENT
Avant de mettre le moteur en
marche, contrôler le fonction-
nement du système de coupe-
circuit d’allumage en suivan
3-11.
Ne jamais rouler avec la béqui-
lle latérale déployée.
1. Placer la manette du robinet de
carburant sur “ON”.
2. Tourner la clé sur “ON” et s’assu-
rer que le coupe-circuit du
moteur est placé sur “f”.
3. Mettre la boîte de vitesses au
point mort.
N.B.:
Quand la boîte de vitesses est mise
au point mort, le témoin de point mort
devrait s’allumer. Si ce n’est pas le
cas, il faut faire contrôler le circuit
électrique par un concessionnaire
Yamaha.
4. Ouvrir le starter et refermer tout à
fait les gaz. (Voir page 3-9.)
5. Appuyer sur le contacteur du
démarreur pour mettre le moteur
en marche.
N.B.:
Si le moteur ne se met pas en mar-
che, relâcher le contacteur du déma-
rreur, puis attendre quelques secon-
des avant de faire un nouvel essai.
Chaque essai de mise en marche doit
être aussi court que possible afin d’é-
conomiser l’énergie de la batterie. Ne
pas actionner le démarreur pendant
plus de 10 secondes d’affilée.
6. Dès que le moteur tourne,
repousser le starter à mi-chemin.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 29

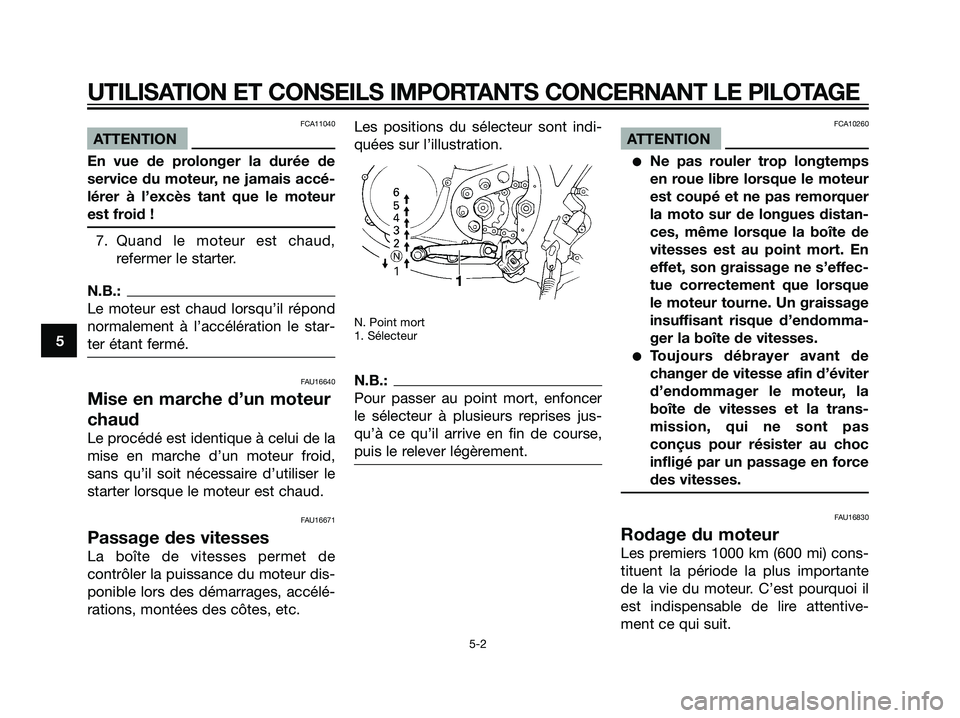

FCA11040
ATTENTION
En vue de prolonger la durée de
service du moteur, ne jamais accé-
lérer à l’excès tant que le moteur
est froid !
7. Quand le moteur est chaud,
refermer le starter.
N.B.:
Le moteur est chaud lorsqu’il répond
normalement à l’accélération le star-
ter étant fermé.
FAU16640
Mise en marche d’un moteur
chaud
Le procédé est identique à celui de la
mise en marche d’un moteur froid,
sans qu’il soit nécessaire d’utiliser le
starter lorsque le moteur est chaud.
FAU16671
Passage des vitesses
La boîte de vitesses permet de
contrôler la puissance du moteur dis-
ponible lors des démarrages, accélé-
rations, montées des côtes, etc.Les positions du sélecteur sont indi-
quées sur l’illustration.
N. Point mort
1. Sélecteur
N.B.:
Pour passer au point mort, enfoncer
le sélecteur à plusieurs reprises jus-
qu’à ce qu’il arrive en fin de course,
puis le relever légèrement.
FCA10260
ATTENTION
Ne pas rouler trop longtemps
en roue libre lorsque le moteur
est coupé et ne pas remorquer
la moto sur de longues distan-
ces, même lorsque la boîte de
vitesses est au point mort. En
effet, son graissage ne s’effec-
tue correctement que lorsque
le moteur tourne. Un graissage
insuffisant risque d’endomma-
ger la boîte de vitesses.
Toujours débrayer avant de
changer de vitesse afin d’éviter
d’endommager le moteur, la
boîte de vitesses et la trans-
mission, qui ne sont pas
conçus pour résister au choc
infligé par un passage en force
des vitesses.
FAU16830
Rodage du moteur
Les premiers 1000 km (600 mi) cons-
tituent la période la plus importante
de la vie du moteur. C’est pourquoi il
est indispensable de lire attentive-
ment ce qui suit.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 30

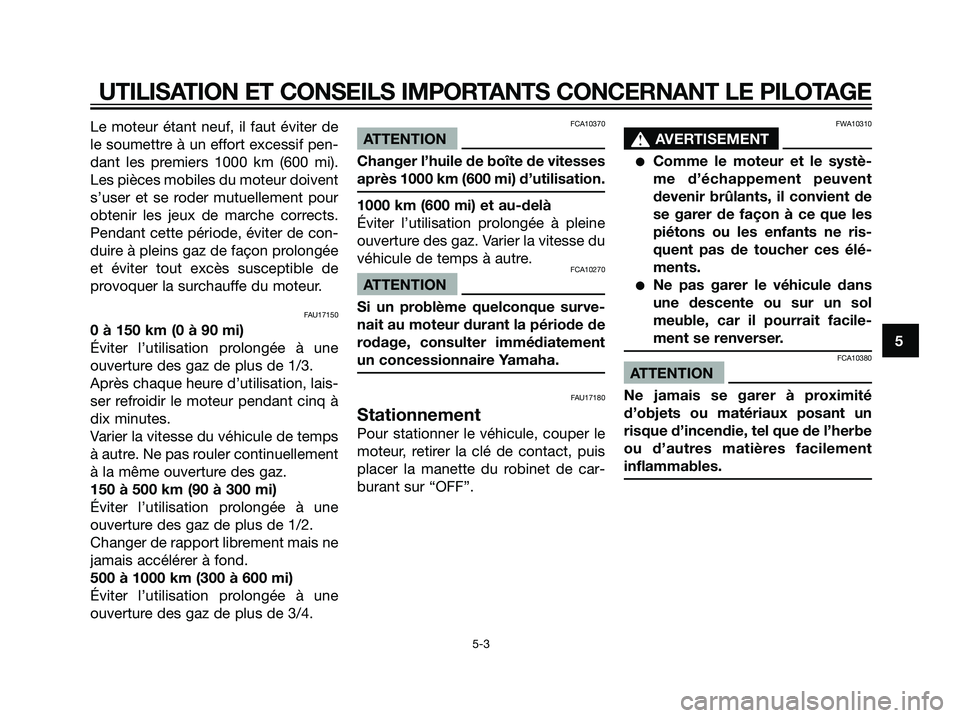

Le moteur étant neuf, il faut éviter de
le soumettre à un effort excessif pen-
dant les premiers 1000 km (600 mi).
Les pièces mobiles du moteur doivent
s’user et se roder mutuellement pour
obtenir les jeux de marche corrects.
Pendant cette période, éviter de con-
duire à pleins gaz de façon prolongée
et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU17150
0 à 150 km (0 à 90 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/3.
Après chaque heure d’utilisation, lais-
ser refroidir le moteur pendant cinq à
dix minutes.
Varier la vitesse du véhicule de temps
à autre. Ne pas rouler continuellement
à la même ouverture des gaz.
150 à 500 km (90 à 300 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 1/2.
Changer de rapport librement mais ne
jamais accélérer à fond.
500 à 1000 km (300 à 600 mi)
Éviter l’utilisation prolongée à une
ouverture des gaz de plus de 3/4.
FCA10370
ATTENTION
Changer l’huile de boîte de vitesses
après 1000 km (600 mi) d’utilisation.
1000 km (600 mi) et au-delà
Éviter l’utilisation prolongée à pleine
ouverture des gaz. Varier la vitesse du
véhicule de temps à autre.
FCA10270
ATTENTION
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatement
un concessionnaire Yamaha.
FAU17180
Stationnement
Pour stationner le véhicule, couper le
moteur, retirer la clé de contact, puis
placer la manette du robinet de car-
burant sur “OFF”.
FWA10310
s s
AVERTISEMENT
Comme le moteur et le systè-
me d’échappement peuvent
devenir brûlants, il convient de
se garer de façon à ce que les
piétons ou les enfants ne ris-
quent pas de toucher ces élé-
ments.
Ne pas garer le véhicule dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
FCA10380
ATTENTION
Ne jamais se garer à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement
inflammables.
5
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
1D0-F8199-F2.qxd 20/9/04 12:28 Página 31

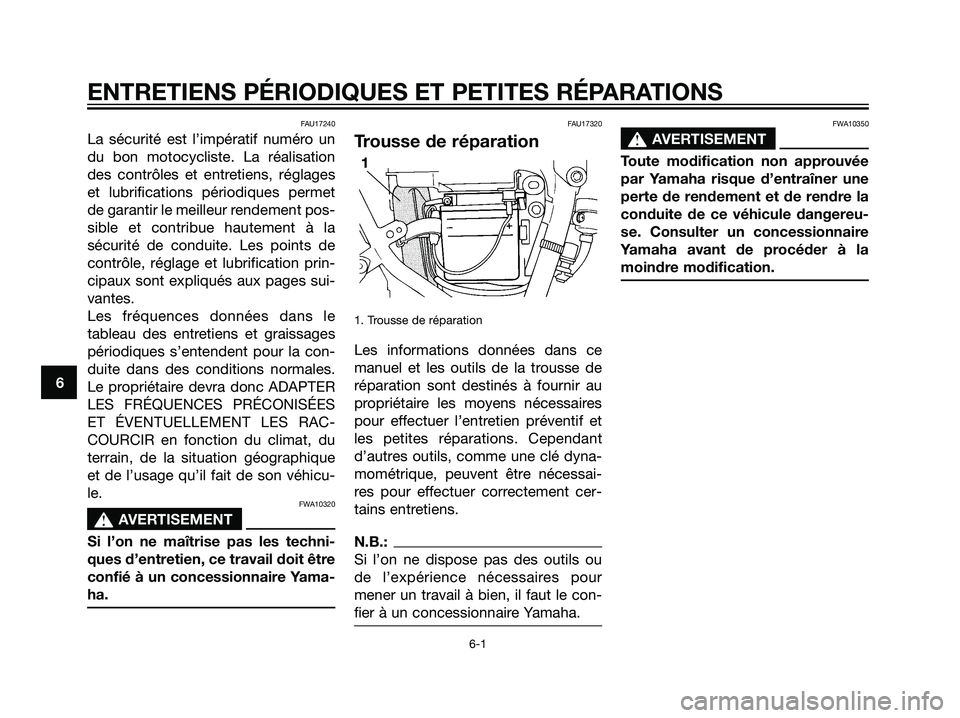

FAU17240
La sécurité est l’impératif numéro un
du bon motocycliste. La réalisation
des contrôles et entretiens, réglages
et lubrifications périodiques permet
de garantir le meilleur rendement pos-
sible et contribue hautement à la
sécurité de conduite. Les points de
contrôle, réglage et lubrification prin-
cipaux sont expliqués aux pages sui-
vantes.
Les fréquences données dans le
tableau des entretiens et graissages
périodiques s’entendent pour la con-
duite dans des conditions normales.
Le propriétaire devra donc ADAPTER
LES FRÉQUENCES PRÉCONISÉES
ET ÉVENTUELLEMENT LES RAC-
COURCIR en fonction du climat, du
terrain, de la situation géographique
et de l’usage qu’il fait de son véhicu-
le.
FWA10320
s s
AVERTISEMENT
Si l’on ne maîtrise pas les techni-
ques d’entretien, ce travail doit être
confié à un concessionnaire Yama-
ha.
FAU17320
Trousse de réparation
1. Trousse de réparation
Les informations données dans ce
manuel et les outils de la trousse de
réparation sont destinés à fournir au
propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et
les petites réparations. Cependant
d’autres outils, comme une clé dyna-
mométrique, peuvent être nécessai-
res pour effectuer correctement cer-
tains entretiens.
N.B.:
Si l’on ne dispose pas des outils ou
de l’expérience nécessaires pour
mener un travail à bien, il faut le con-
fier à un concessionnaire Yamaha.
FWA10350
s s
AVERTISEMENT
Toute modification non approuvée
par Yamaha risque d’entraîner une
perte de rendement et de rendre la
conduite de ce véhicule dangereu-
se. Consulter un concessionnaire
Yamaha avant de procéder à la
moindre modification.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-1
1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 32

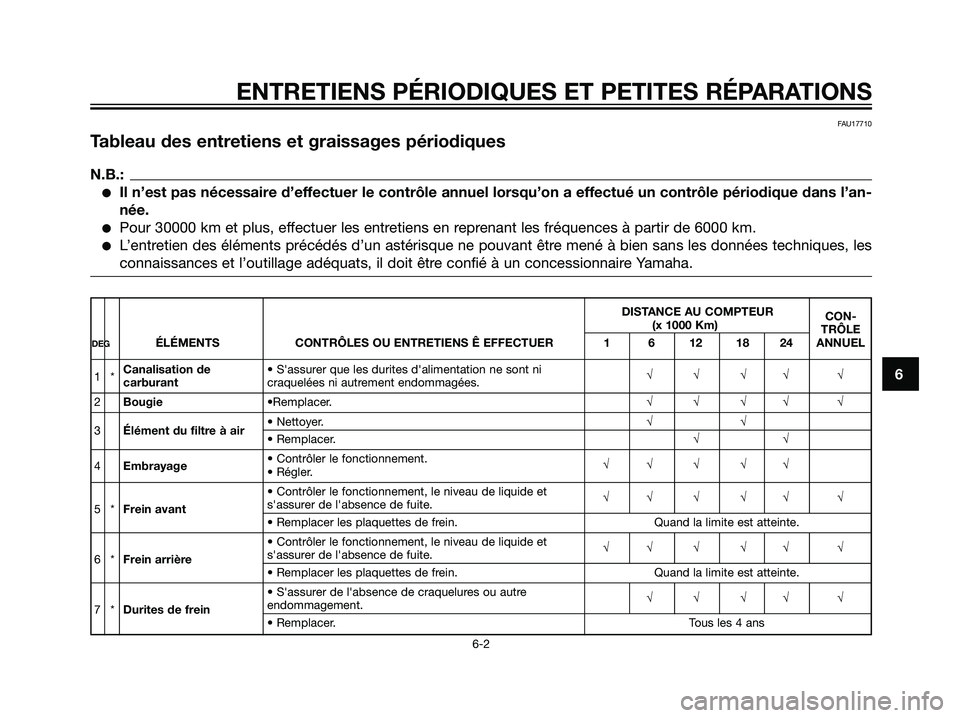

FAU17710
Tableau des entretiens et graissages périodiques
N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’an-
née.
Pour 30000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 6000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les
connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
DISTANCE AU COMPTEUR
CON-
(x 1000 Km)
TRÔLE
DEGÉLÉMENTS CONTRÔLES OU ENTRETIENS Ê EFFECTUER 1 6 12 18 24 ANNUEL
1*Canalisation de • S'assurer que les durites d'alimentation ne sont ni
carburantcraquelées ni autrement endommagées.√√√√ √
2Bougie•Remplacer.√√√√ √
3Élément du filtre à air• Nettoyer.√√• Remplacer.√√
4Embrayage• Contrôler le fonctionnement.
• Régler.√√ √ √√
5*Frein avant• Contrôler le fonctionnement, le niveau de liquide et
s'assurer de l'absence de fuite.√√ √ √√ √
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
6*Frein arrière• Contrôler le fonctionnement, le niveau de liquide et
s'assurer de l'absence de fuite.√√ √ √√ √
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Durites de frein• S'assurer de l'absence de craquelures ou autre
endommagement.√√√√ √
• Remplacer. Tous les 4 ans
1D0-F8199-F2.qxd 20/9/04 12:28 Página 33

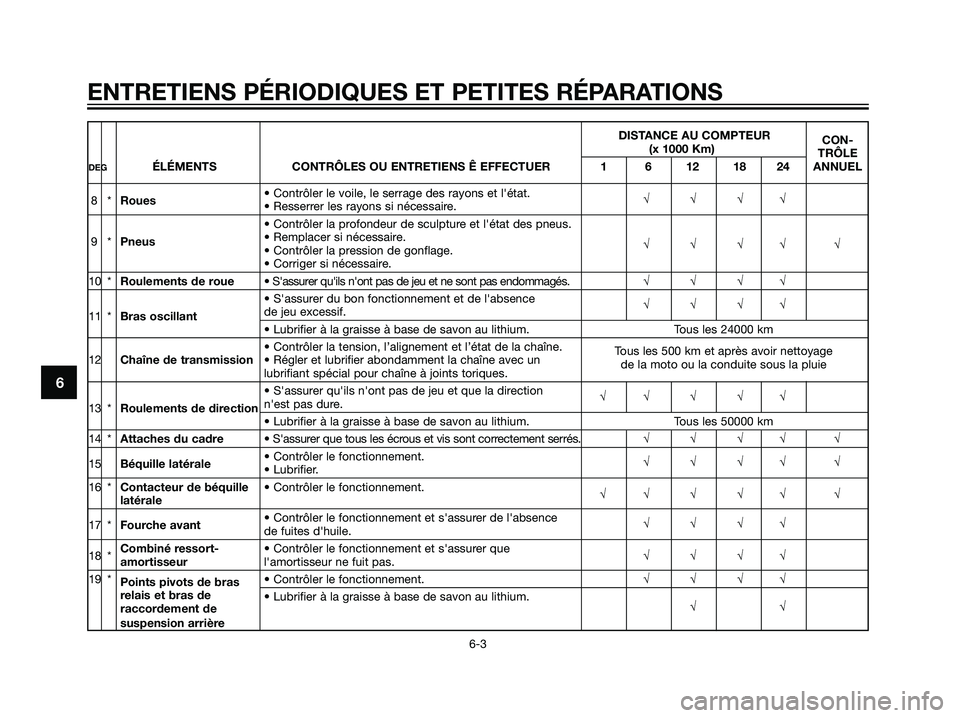

DISTANCE AU COMPTEUR
CON-
(x 1000 Km)
TRÔLE
DEGÉLÉMENTS CONTRÔLES OU ENTRETIENS Ê EFFECTUER 1 6 12 18 24 ANNUEL
8*Roues• Contrôler le voile, le serrage des rayons et l'état.
• Resserrer les rayons si nécessaire.√√√√
9*Pneus• Contrôler la profondeur de sculpture et l'état des pneus.
• Remplacer si nécessaire.
√√√√ √
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
10 *Roulements de roue• S'assurer qu'ils n'ont pas de jeu et ne sont pas endommagés.√√√√
11 *Bras oscillant• S'assurer du bon fonctionnement et de l'absence
de jeu excessif.√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 24000 km
• Contrôler la tension, l’alignement et l’état de la chaîne.
12Chaîne de transmission• Régler et lubrifier abondamment la chaîne avec unTous les 500 km et après avoir nettoyage
lubrifiant spécial pour chaîne à joints toriques.de la moto ou la conduite sous la pluie
13 *Roulements de direction• S'assurer qu'ils n'ont pas de jeu et que la direction
n'est pas dure.√√ √ √√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
14 *Attaches du cadre• S'assurer que tous les écrous et vis sont correctement serrés.√√√√ √
15Béquille latérale• Contrôler le fonctionnement.
• Lubrifier.√√√√ √
16 *Contacteur de béquille • Contrôler le fonctionnement.
√√ √ √√ √
latérale
17 *Fourche avant• Contrôler le fonctionnement et s'assurer de l'absence
de fuites d'huile.√√√√
18 *Combiné ressort-• Contrôler le fonctionnement et s'assurer que
√√√√
amortisseurl'amortisseur ne fuit pas.
19 *
Points pivots de bras • Contrôler le fonctionnement.√√√√
relais et bras de
• Lubrifier à la graisse à base de savon au lithium.
√√
raccordement de
suspension arrière
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
1D0-F8199-F2.qxd 20/9/04 12:28 Página 34

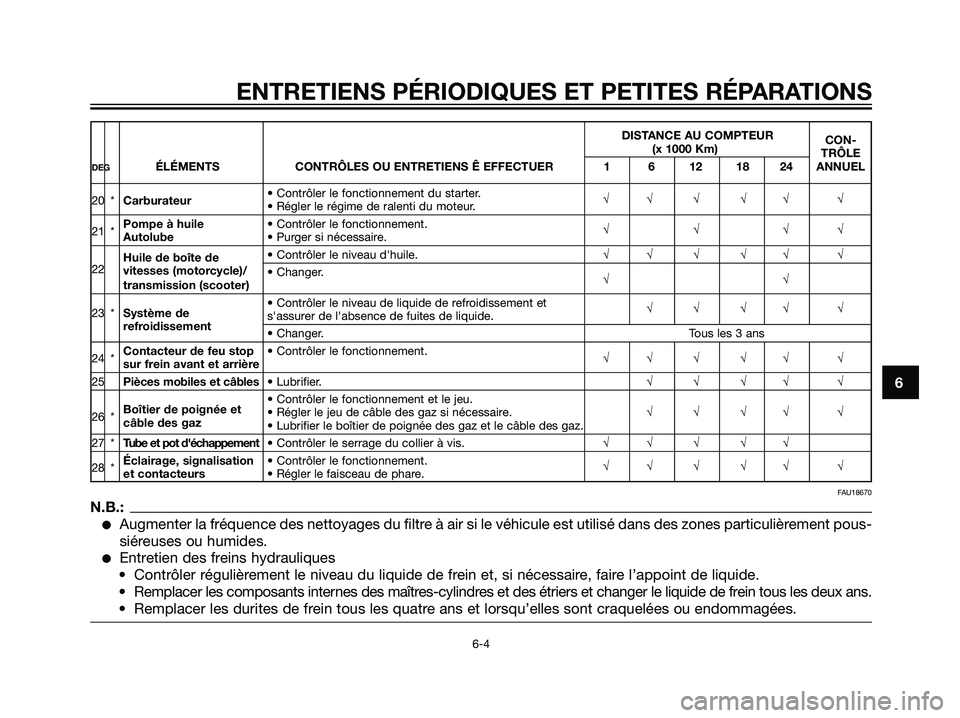

DISTANCE AU COMPTEUR
CON-
(x 1000 Km)
TRÔLE
DEGÉLÉMENTS CONTRÔLES OU ENTRETIENS Ê EFFECTUER 1 6 12 18 24 ANNUEL
20 *Carburateur• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti du moteur.√√ √ √√ √
21 *Pompe à huile • Contrôler le fonctionnement.
Autolube• Purger si nécessaire.√√√√
22Huile de boîte de • Contrôler le niveau d'huile.√√ √ √√ √
vitesses (motorcycle)/
• Changer.
√√
transmission (scooter)
23 *Système de • Contrôler le niveau de liquide de refroidissement et
refroidissements'assurer de l'absence de fuites de liquide.√√√√ √• Changer. Tous les 3 ans
24 *Contacteur de feu stop • Contrôler le fonctionnement.
√√ √ √√ √
sur frein avant et arrière
25Pièces mobiles et câbles• Lubrifier.√√√√ √
26 *Boîtier de poignée et• Contrôler le fonctionnement et le jeu.
câble des gaz• Régler le jeu de câble des gaz si nécessaire.√√√√ √
• Lubrifier le boîtier de poignée des gaz et le câble des gaz.
27 *Tube et pot d'échappement• Contrôler le serrage du collier à vis.√√ √ √√
28 *Éclairage, signalisation • Contrôler le fonctionnement.
et contacteurs• Régler le faisceau de phare.√√ √ √√ √
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU18670
N.B.:
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement pous-
siéreuses ou humides.
Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
6-4
1D0-F8199-F2.qxd 20/9/04 12:28 Página 35

FAU18711

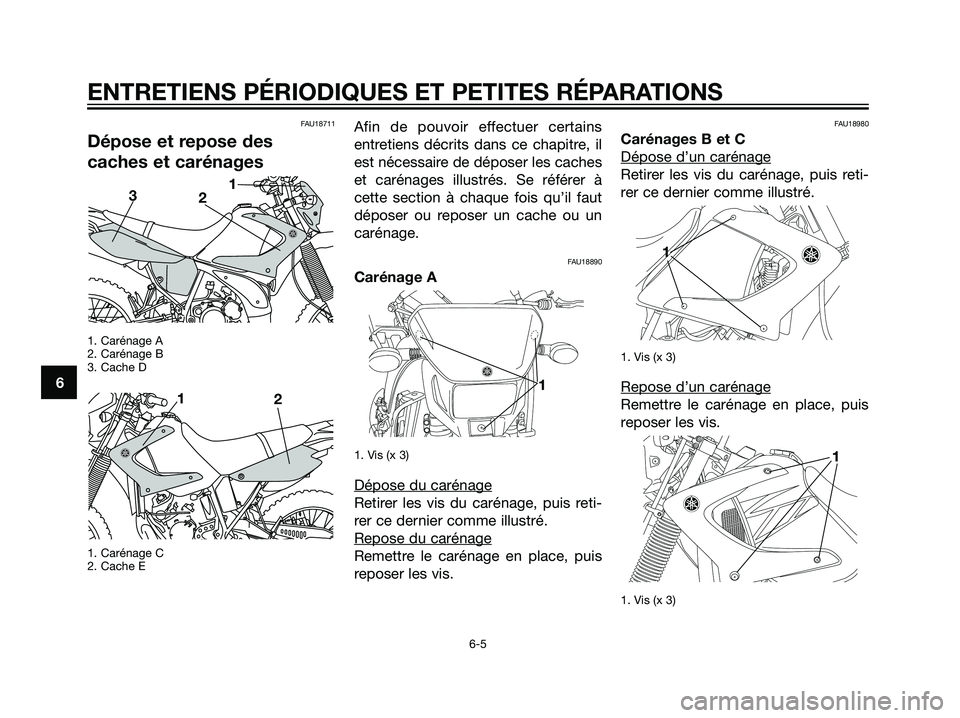

Dépose et repose des
caches et carénages
1. Carénage A
2. Carénage B
3. Cache D
1. Carénage C
2. Cache E
Afin de pouvoir effectuer certains
entretiens décrits dans ce chapitre, il
est nécessaire de déposer les caches
et carénages illustrés. Se référer à
cette section à chaque fois qu’il faut
déposer ou reposer un cache ou un
carénage.
FAU18890
Carénage A
1. Vis (x 3)
Dépose du carénage
Retirer les vis du carénage, puis reti-
rer ce dernier comme illustré.
Repose du carénage
Remettre le carénage en place, puis
reposer les vis.
FAU18980
Carénages B et C
Dépose d’un carénage
Retirer les vis du carénage, puis reti-
rer ce dernier comme illustré.
1. Vis (x 3)
Repose d’un carénage
Remettre le carénage en place, puis
reposer les vis.
1. Vis (x 3)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
321
121
1
1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 36

FAU19292

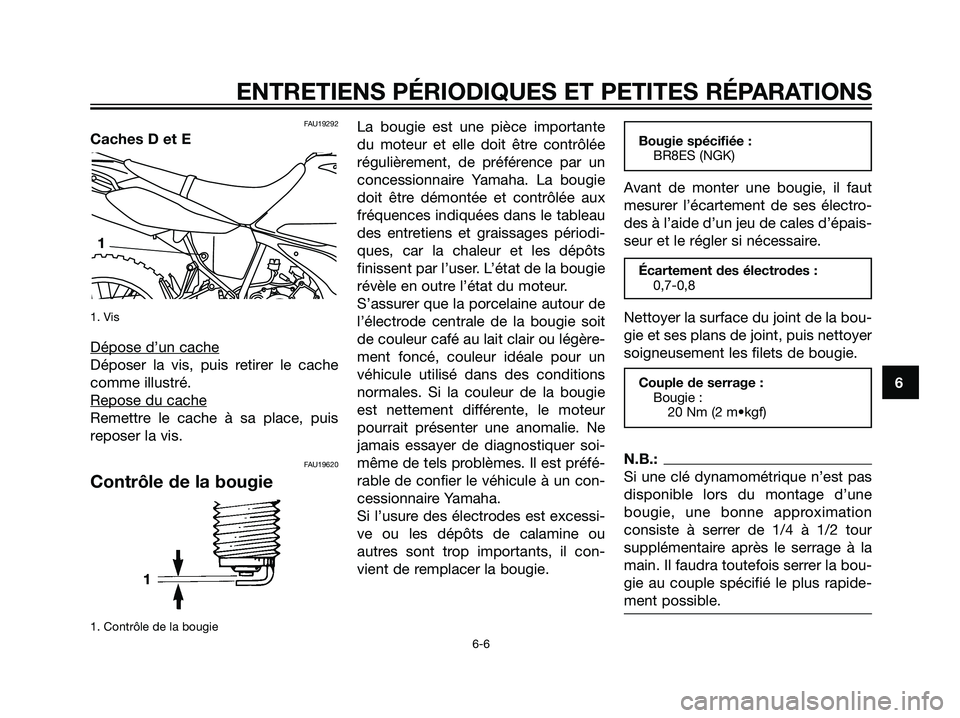

Caches D et E
1. Vis
Dépose d’un cache
Déposer la vis, puis retirer le cache
comme illustré.
Repose du cache
Remettre le cache à sa place, puis
reposer la vis.
FAU19620
Contrôle de la bougie
1. Contrôle de la bougie
La bougie est une pièce importante
du moteur et elle doit être contrôlée
régulièrement, de préférence par un
concessionnaire Yamaha. La bougie
doit être démontée et contrôlée aux
fréquences indiquées dans le tableau
des entretiens et graissages périodi-
ques, car la chaleur et les dépôts
finissent par l’user. L’état de la bougie
révèle en outre l’état du moteur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie soit
de couleur café au lait clair ou légère-
ment foncé, couleur idéale pour un
véhicule utilisé dans des conditions
normales. Si la couleur de la bougie
est nettement différente, le moteur
pourrait présenter une anomalie. Ne
jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préfé-
rable de confier le véhicule à un con-
cessionnaire Yamaha.
Si l’usure des électrodes est excessi-
ve ou les dépôts de calamine ou
autres sont trop importants, il con-
vient de remplacer la bougie.Bougie spécifiée :
BR8ES (NGK)
Avant de monter une bougie, il faut
mesurer l’écartement de ses électro-
des à l’aide d’un jeu de cales d’épais-
seur et le régler si nécessaire.
Écartement des électrodes :
0,7-0,8
Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
Couple de serrage :
Bougie :
20 Nm (2 m•kgf)
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une
bougie, une bonne approximation
consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la
main. Il faudra toutefois serrer la bou-
gie au couple spécifié le plus rapide-
ment possible.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
1
1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 37

FAU19950

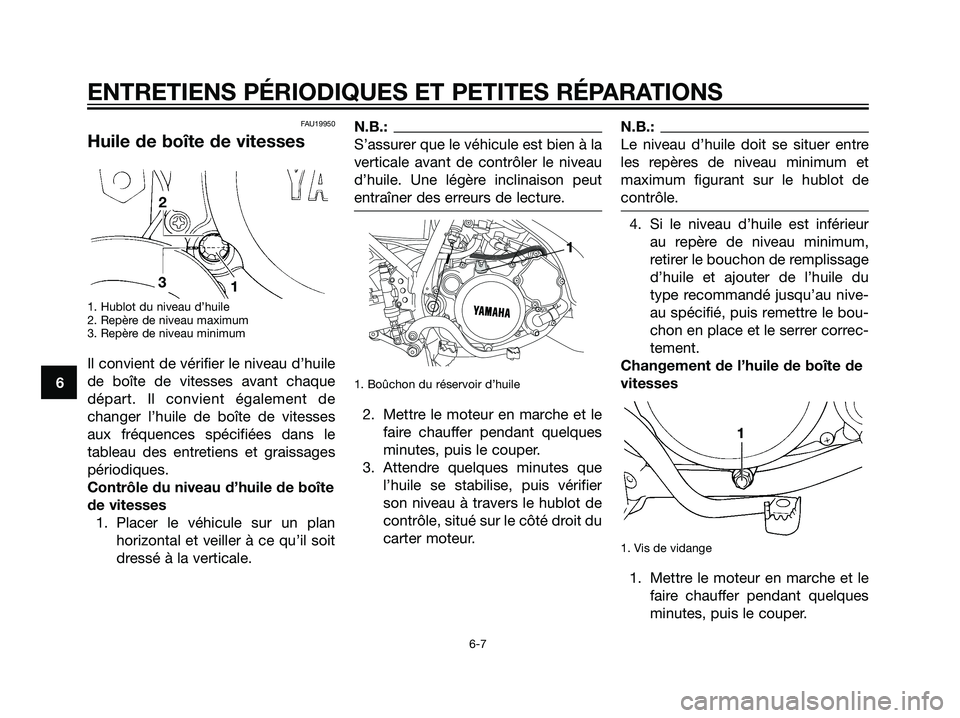

Huile de boîte de vitesses
1. Hublot du niveau d’huile
2. Repère de niveau maximum
3. Repère de niveau minimum
Il convient de vérifier le niveau d’huile
de boîte de vitesses avant chaque
départ. Il convient également de
changer l’huile de boîte de vitesses
aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
Contrôle du niveau d’huile de boîte
de vitesses
1. Placer le véhicule sur un plan
horizontal et veiller à ce qu’il soit
dressé à la verticale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
1. Boûchon du réservoir d’huile
2. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
3. Attendre quelques minutes que
l’huile se stabilise, puis vérifier
son niveau à travers le hublot de
contrôle, situé sur le côté droit du
carter moteur.
N.B.:
Le niveau d’huile doit se situer entre
les repères de niveau minimum et
maximum figurant sur le hublot de
contrôle.
4. Si le niveau d’huile est inférieur
au repère de niveau minimum,
retirer le bouchon de remplissage
d’huile et ajouter de l’huile du
type recommandé jusqu’au nive-
au spécifié, puis remettre le bou-
chon en place et le serrer correc-
tement.
Changement de l’huile de boîte de
vitesses
1. Vis de vidange
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
2
3
1
1
1
1D0-F8199-F2.qxd 20/9/04 12:28 Página 38
