Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
XF50E
BEDIENUNGSANLEITUNG
15P-F8199-G2
Page 2 of 74
1
2
3
4
5
6
7
8
9

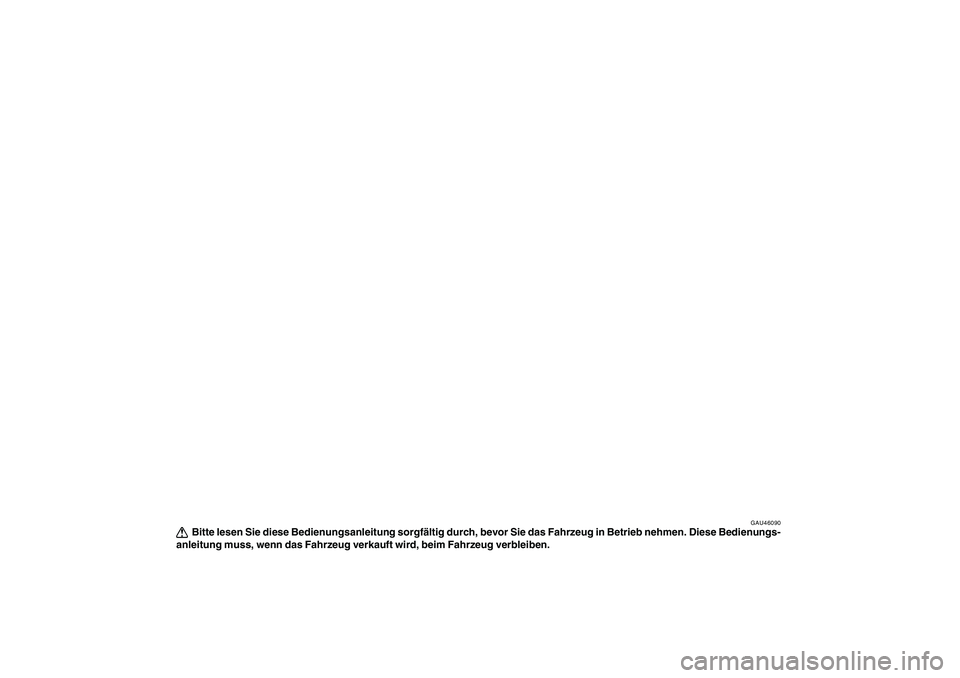

GAU46090
Q Q Q Q
Q Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese Bedienungs-
anleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.
Page 3 of 74
1
2
3
4
5
6
7
8
9
GAU10050

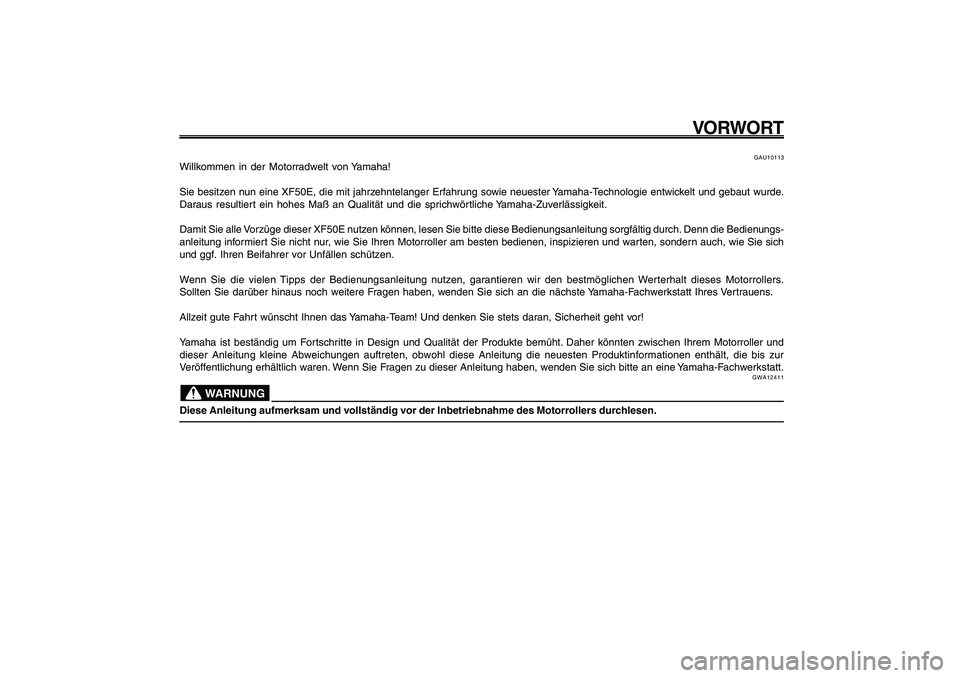

VO RWO RT
GAU10113
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XF50E, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XF50E nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn die Bedienungs-
anleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers.
Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur
Veröffentlichung erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
GWA12411
WARNUNG
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
Page 4 of 74
1
2
3
4
5
6
7
8
9
Q
GAU10122

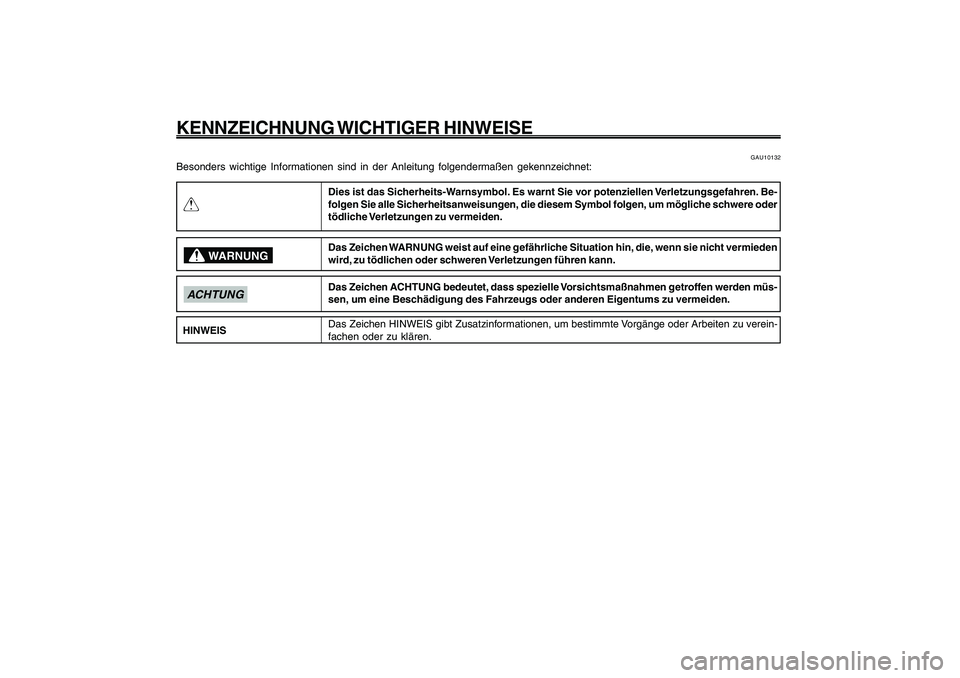

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Be-
folgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere oder
tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden
wird, zu tödlichen oder schweren Verletzungen führen kann.
HINWEIS
WARNUNG
ACHTUNG
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden müs-
sen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
Page 5 of 74
1
2
3
4
5
6
7
8
9

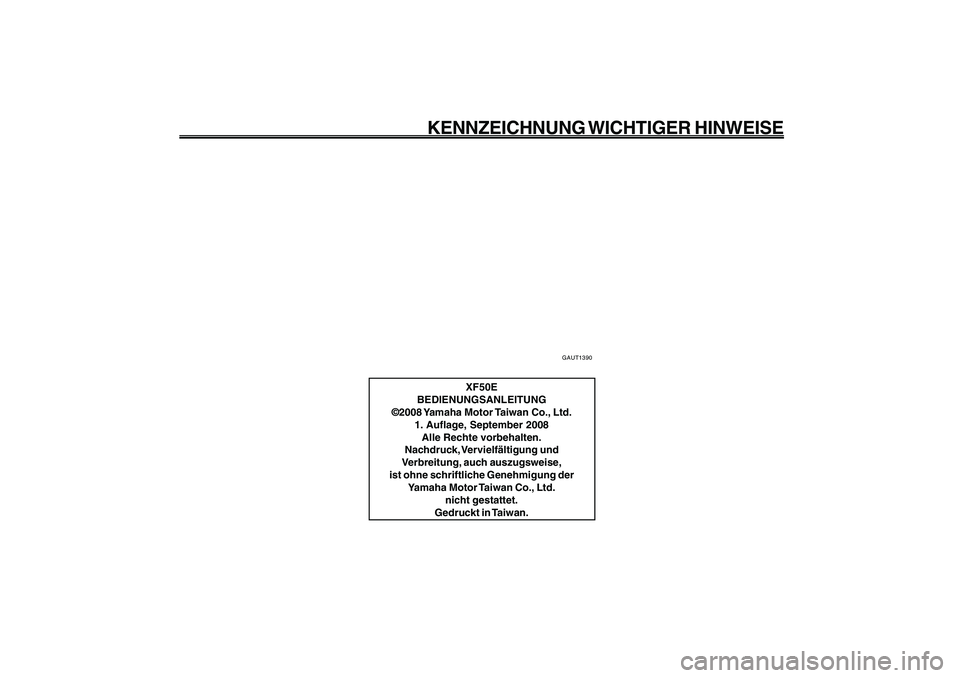

GAUT1390
XF50E
BEDIENUNGSANLEITUNG
©2008 Yamaha Motor Taiwan Co., Ltd.
1. Auflage, September 2008
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Taiwan Co., Ltd.
nicht gestattet.
Gedruckt in Taiwan.
GAU10122
KENNZEICHNUNG WICHTIGER HINWEISE
Page 6 of 74
1
2
3
4
5
6
7
8
9SICHERHEITSINFORMATIONEN ...... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
BESCHREIBUNG.............................. 2-1
Linke Seitenansicht......................... 2-1
Rechte Seitenansicht ...................... 2-2
Bedienungselemente und
Instrumente.................................. 2-3
ARMATUREN, BEDIENUNGS-
ELEMENTE UND DEREN FUNKTION3-1
Zünd-/Lenkschloss.......................... 3-1
Schlüsselloch-Abdeckung.............. 3-2
Warn- und Kontrollleuchten ............ 3-3
Tachometer..................................... 3-4
Tankanzeige.................................... 3-5
Lenkerarmaturen............................ 3-5
Handbremshebel
(Vorderradbremse)...................... 3-6
Handbremshebel
(Hinterradbremse)....................... 3-7
Tankverschluss............................... 3-7
Kraftstoff........................................... 3-8
Katalysatoren.................................. 3-9
Kickstarter......................................3-10
Sitzbank.........................................3-10
Helmhalter.....................................3-10
Ablagefach....................................3-11
Gepäckhaken................................3-12
GAU10210
INHALT

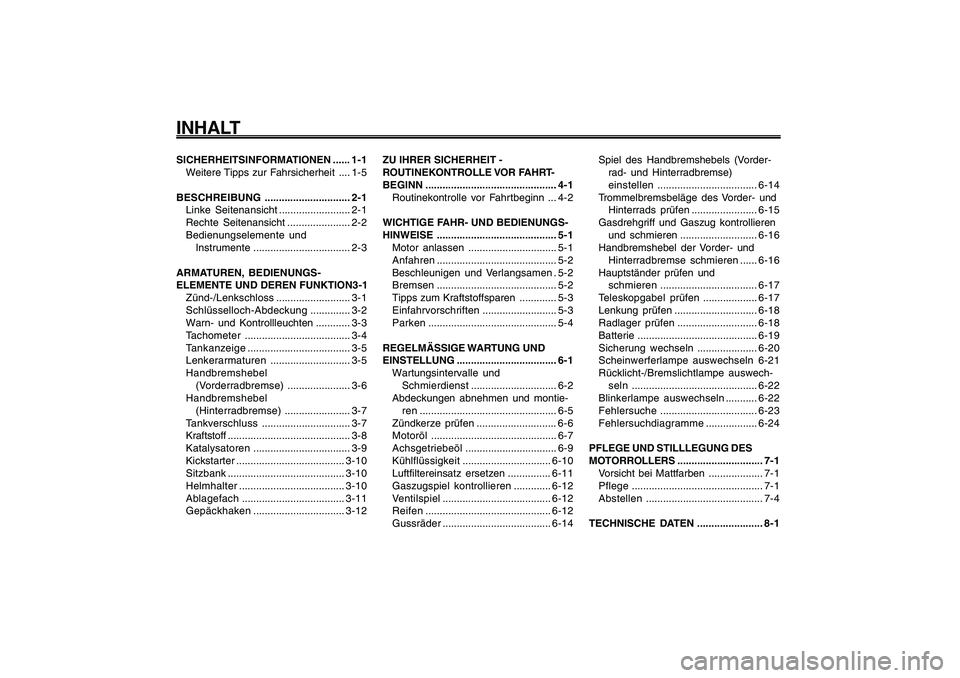

ZU IHRER SICHERHEIT -
ROUTINEKONTROLLE VOR FAHRT-
BEGINN.............................................. 4-1
Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND BEDIENUNGS-
HINWEISE.......................................... 5-1
Motor anlassen............................... 5-1
Anfahren.......................................... 5-2
Beschleunigen und Verlangsamen . 5-2
Bremsen.......................................... 5-2
Tipps zum Kraftstoffsparen ............. 5-3
Einfahrvorschriften.......................... 5-3
Parken............................................. 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG................................... 6-1
Wartungsintervalle und
Schmierdienst.............................. 6-2
Abdeckungen abnehmen und montie-
ren ................................................ 6-5
Zündkerze prüfen ............................ 6-6
Motoröl............................................ 6-7
Achsgetriebeöl................................ 6-9
Kühlflüssigkeit...............................6-10
Luftfiltereinsatz ersetzen ...............6-11
Gaszugspiel kontrollieren.............6-12
Ventilspiel......................................6-12
Reifen............................................6-12
Gussräder......................................6-14Spiel des Handbremshebels (Vorder-
rad- und Hinterradbremse)
einstellen...................................6-14
Trommelbremsbeläge des Vorder- und
Hinterrads prüfen.......................6-15
Gasdrehgriff und Gaszug kontrollieren
und schmieren ...........................6-16
Handbremshebel der Vorder- und
Hinterradbremse schmieren......6-16
Hauptständer prüfen und
schmieren..................................6-17
Teleskopgabel prüfen...................6-17
Lenkung prüfen.............................6-18
Radlager prüfen............................6-18
Batterie..........................................6-19
Sicherung wechseln.....................6-20
Scheinwerferlampe auswechseln6-21
Rücklicht-/Bremslichtlampe auswech-
seln............................................6-22
Blinkerlampe auswechseln...........6-22
Fehlersuche..................................6-23
Fehlersuchdiagramme..................6-24
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS.............................. 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege.............................................. 7-1
Abstellen......................................... 7-4
TECHNISCHE DATEN ....................... 8-1
Page 7 of 74
1
2
3
4
5
6
7
8
9
GAU10210
INHALT

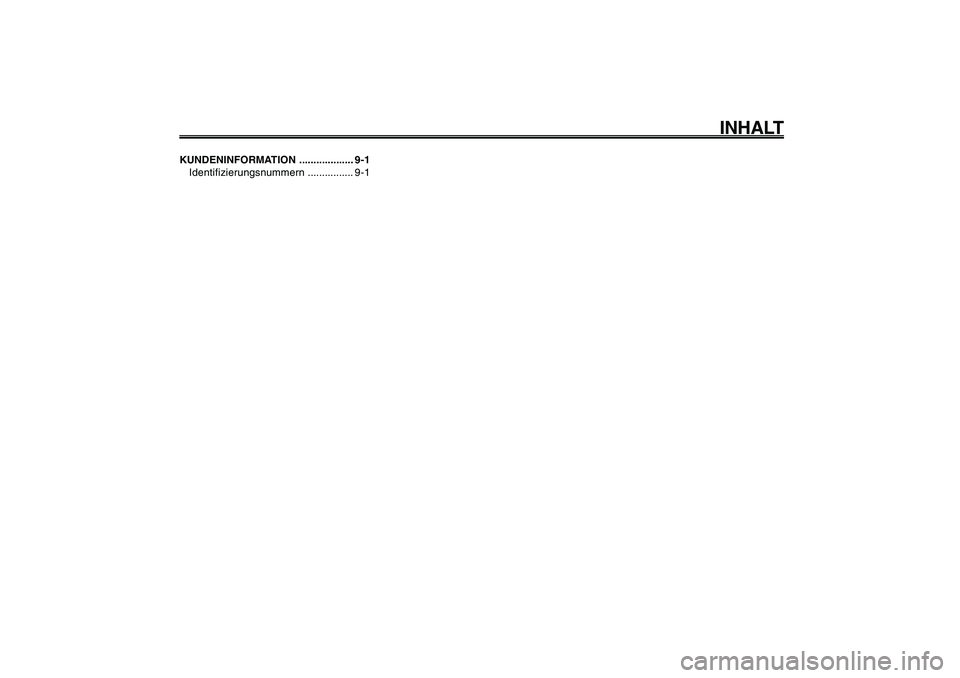

KUNDENINFORMATION................... 9-1
Identifizierungsnummern................ 9-1
Page 8 of 74
1-8
1
2
3
4
5
6
7
8
9
GAU10221
Q QQ Q
Q

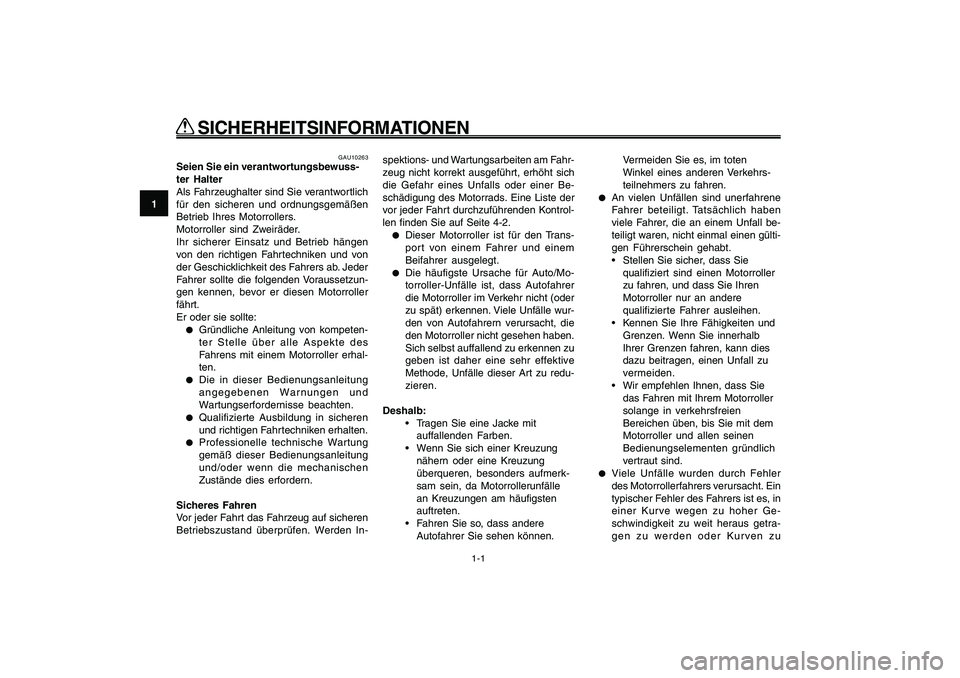

SICHERHEITSINFORMATIONEN
1-1
Sicherheitsinformationen
GAU10221
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
GAU10263
Seien Sie ein verantwortungsbewuss-
ter Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen
von den richtigen Fahrtechniken und von
der Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:●
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des
Fahrens mit einem Motorroller erhal-
ten.
●
Die in dieser Bedienungsanleitung
angegebenen Warnungen und
Wartungserfordernisse beachten.
●
Qualifizierte Ausbildung in sicheren
und richtigen Fahr techniken erhalten.
●
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen
Zustände dies erfordern.

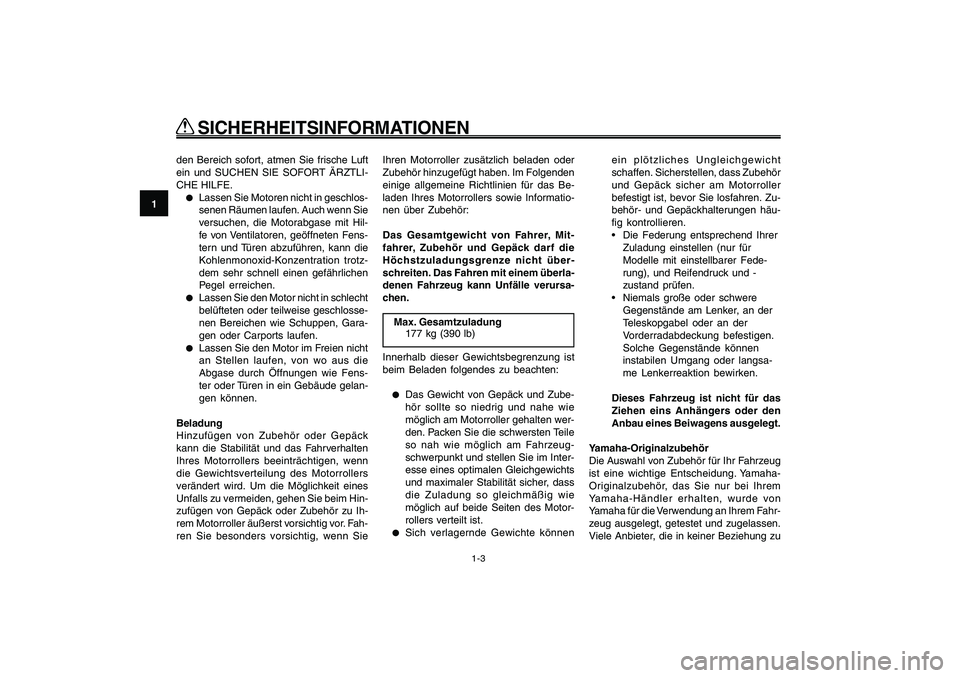

Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-spektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Be-
schädigung des Motorrads. Eine Liste der
vor jeder Fahrt durchzuführenden Kontrol-
len finden Sie auf Seite 4-2.
●
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.
●
Die häufigste Ursache für Auto/Mo-
torroller-Unfälle ist, dass Autofahrer
die Motorroller im Verkehr nicht (oder
zu spät) erkennen. Viele Unfälle wur-
den von Autofahrern verursacht, die
den Motorroller nicht gesehen haben.
Sich selbst auffallend zu erkennen zu
geben ist daher eine sehr effektive
Methode, Unfälle dieser Art zu redu-
zieren.
Deshalb:
Tragen Sie eine Jacke mit
auffallenden Farben.
Wenn Sie sich einer Kreuzung
nähern oder eine Kreuzung
überqueren, besonders aufmerk-
sam sein, da Motorrollerunfälle
an Kreuzungen am häufigsten
auftreten.
Fahren Sie so, dass andere
Autofahrer Sie sehen können.Vermeiden Sie es, im toten
Winkel eines anderen Verkehrs-
teilnehmers zu fahren.
●
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall be-
teiligt waren, nicht einmal einen gülti-
gen Führerschein gehabt.
Stellen Sie sicher, dass Sie
qualifiziert sind einen Motorroller
zu fahren, und dass Sie Ihren
Motorroller nur an andere
qualifizier te Fahrer ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb
Ihrer Grenzen fahren, kann dies
dazu beitragen, einen Unfall zu
vermeiden.
Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem Motorroller
solange in verkehrsfreien
Bereichen üben, bis Sie mit dem
Motorroller und allen seinen
Bedienungselementen gründlich
vertraut sind.
●
Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht. Ein
typischer Fehler des Fahrers ist es, in
einer Kurve wegen zu hoher Ge-
schwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu
Page 9 of 74
1-9
1
2
3
4
5
6
7
8
9
GAU10221
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
1-2
schneiden (ungenügender
Neigungswinkel im Verhältnis zur
Geschwindigkeit).

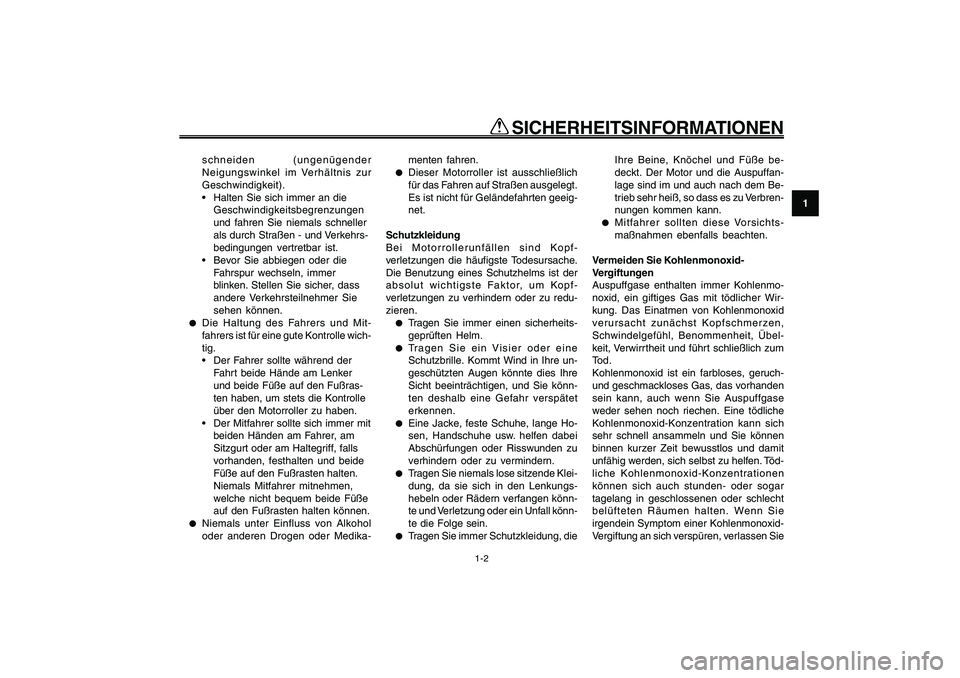

Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals schneller
als durch Straßen - und Verkehrs-
bedingungen vertretbar ist.
Bevor Sie abbiegen oder die
Fahrspur wechseln, immer
blinken. Stellen Sie sicher, dass
andere Verkehrsteilnehmer Sie
sehen können.
●
Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle wich-
tig.
Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf den Fußras-
ten haben, um stets die Kontrolle
über den Motorroller zu haben.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen,
welche nicht bequem beide Füße
auf den Fußrasten halten können.
●
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-menten fahren.
●
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.
Schutzkleidung
Bei Motorrollerunfällen sind Kopf-
verletzungen die häufigste Todesursache.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopf-
verletzungen zu verhindern oder zu redu-
zieren.
●
Tragen Sie immer einen sicherheits-
geprüften Helm.
●
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet
erkennen.
●
Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
●
Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungs-
hebeln oder Rädern verfangen könn-
te und Verletzung oder ein Unfall könn-
te die Folge sein.
●
Tragen Sie immer Schutzkleidung, dieIhre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffan-
lage sind im und auch nach dem Be-
trieb sehr heiß, so dass es zu Verbren-
nungen kommen kann.
●
Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-
Vergiftungen
Auspuffgase enthalten immer Kohlenmo-
noxid, ein giftiges Gas mit tödlicher Wir-
kung. Das Einatmen von Kohlenmonoxid
verursacht zunächst Kopfschmerzen,
Schwindelgefühl, Benommenheit, Übel-
keit, Verwirrtheit und führt schließlich zum
Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen. Töd-
liche Kohlenmonoxid-Konzentrationen
können sich auch stunden- oder sogar
tagelang in geschlossenen oder schlecht
belüfteten Räumen halten. Wenn Sie
irgendein Symptom einer Kohlenmonoxid-
Vergiftung an sich verspüren, verlassen Sie
Page 10 of 74
1-10
1
2
3
4
5
6
7
8
9
GAU10221
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
1-3
den Bereich sofort, atmen Sie frische Luft
ein und SUCHEN SIE SOFORT ÄRZTLI-
CHE HILFE.●
Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hil-
fe von Ventilatoren, geöffneten Fens-
tern und Türen abzuführen, kann die
Kohlenmonoxid-Konzentration trotz-
dem sehr schnell einen gefährlichen
Pegel erreichen.
●
Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.
●
Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die
Abgase durch Öffnungen wie Fens-
ter oder Türen in ein Gebäude gelan-
gen können.
Beladung
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim Hin-
zufügen von Gepäck oder Zubehör zu Ih-
rem Motorroller äußerst vorsichtig vor. Fah-
ren Sie besonders vorsichtig, wenn SieIhren Motorroller zusätzlich beladen oder
Zubehör hinzugefügt haben. Im Folgenden
einige allgemeine Richtlinien für das Be-
laden Ihres Motorrollers sowie Informatio-
nen über Zubehör:
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht über-
schreiten. Das Fahren mit einem überla-
denen Fahrzeug kann Unfälle verursa-
chen.
Max. Gesamtzuladung
177 kg (390 lb)
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
●
Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rollers verteilt ist.
●
Sich verlagernde Gewichte könnenein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorroller
befestigt ist, bevor Sie losfahren. Zu-
behör- und Gepäckhalterungen häu-
fig kontrollieren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für
Modelle mit einstellbarer Fede-
rung), und Reifendruck und -
zustand prüfen.
Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können
instabilen Umgang oder langsa-
me Lenkerreaktion bewirken.
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
