YAMAHA GIGGLE50 2009 Betriebsanleitungen (in German)

3-21
1
2
3
4
5
6
7
8
9

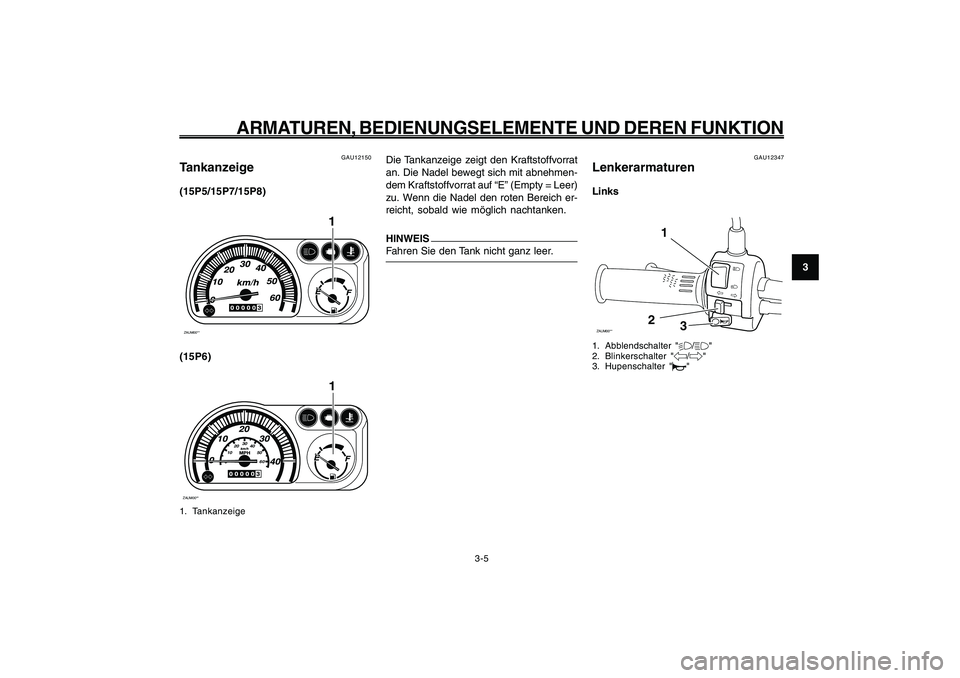

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Wenn die Nadel den roten Bereich er-
reicht, sobald wie möglich nachtanken.HINWEIS
Fahren Sie den Tank nicht ganz leer.
GAU12347
LenkerarmaturenLinksZAUM00**
1
2
3
1. Abblendschalter "%/&"
2. Blinkerschalter "4/6"
3. Hupenschalter "*"
Tankanzeige
Lenkerarmaturen
GAU12150
Tankanzeige(15P5/15P7/15P8)ZAUM00**
1
(15P6)ZAUM00**
1
0102030
40
50
60
1. Tankanzeige

3-22
1
2
3
4
5
6
7
8
9
GAU1044E

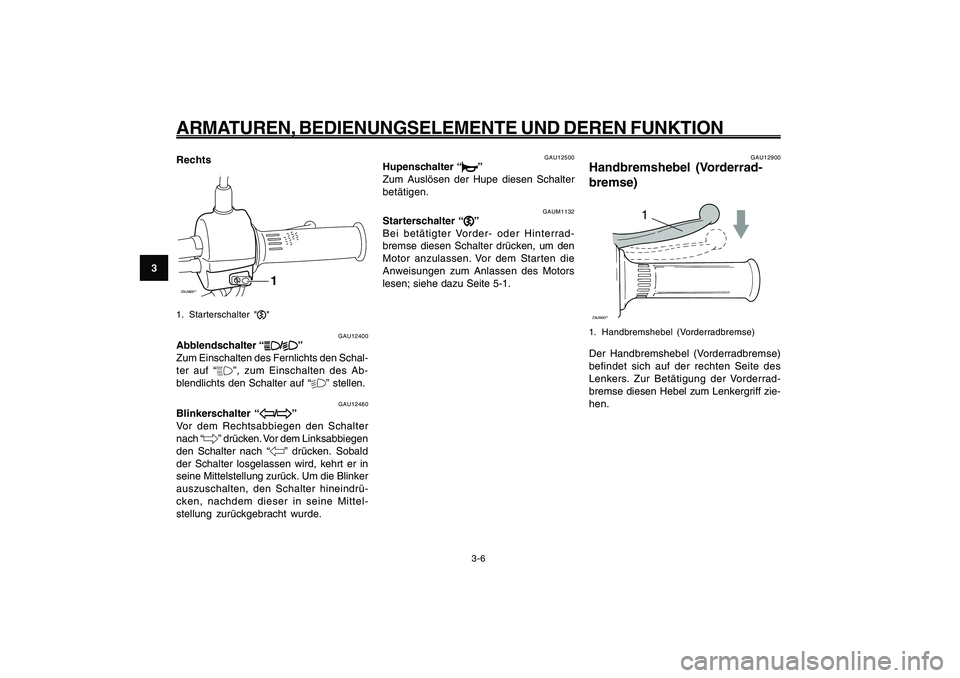

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTIONAbblendschalter
Blinkerschalter
Hupenschalter
Starterschalter
Handbremshebel, Vorderradbremse
3-6
RechtsZAUM00**
1
1. Starterschalter ","
GAU12400
Abblendschalter “
& && &
&/
% %% %
%”
Zum Einschalten des Fernlichts den Schal-
ter auf “&”, zum Einschalten des Ab-
blendlichts den Schalter auf “%” stellen.
GAU12460
Blinkerschalter “
4 44 4
4/
6 66 6
6”
Vor dem Rechtsabbiegen den Schalter
nach “6” drücken. Vor dem Linksabbiegen
den Schalter nach “4” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU12500
Hupenschalter “
* ** *
*”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAUM1132
Starterschalter “
, ,, ,
,”
Bei betätigter Vorder- oder Hinterrad-
bremse diesen Schalter drücken, um den
Motor anzulassen. Vor dem Starten die
Anweisungen zum Anlassen des Motors
lesen; siehe dazu Seite 5-1.
GAU12900
Handbremshebel (Vorderrad-
bremse)
1
ZAUM00**1. Handbremshebel (Vorderradbremse)Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des
Lenkers. Zur Betätigung der Vorderrad-
bremse diesen Hebel zum Lenkergriff zie-
hen.

3-23
1
2
3
4
5
6
7
8
9

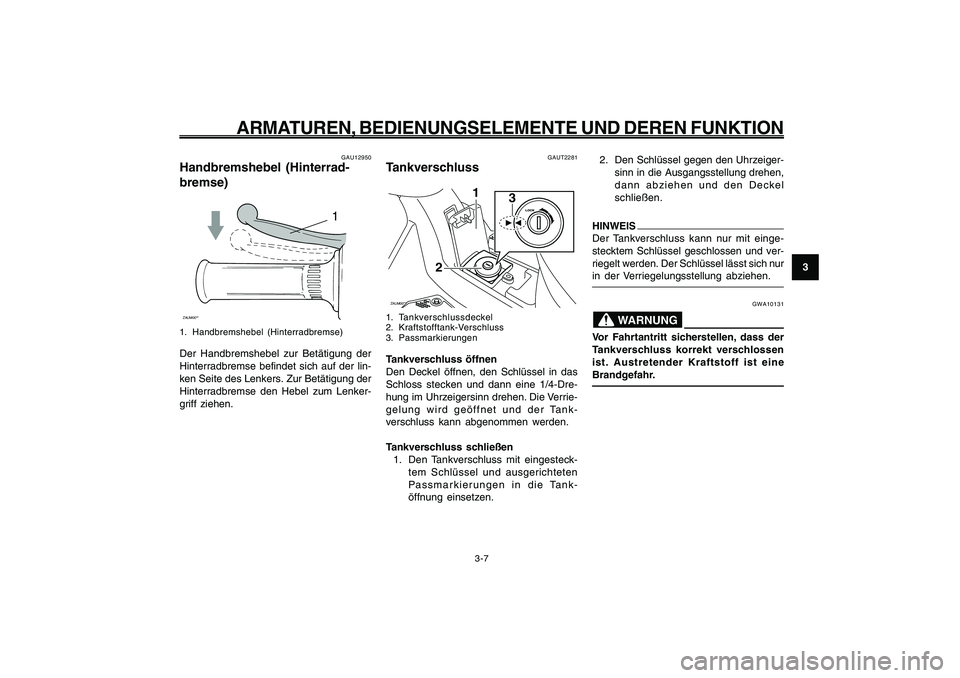

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
Handbremshebel, Hinterradbremse
Tankverschluss
GAUT2281
TankverschlussZAUM00**
3
1
2
1. Tankverschlussdeckel
2. Kraftstofftank-Verschluss
3. PassmarkierungenTankverschluss öffnen
Den Deckel öffnen, den Schlüssel in das
Schloss stecken und dann eine 1/4-Dre-
hung im Uhrzeigersinn drehen. Die Verrie-
gelung wird geöffnet und der Tank-
verschluss kann abgenommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel und ausgerichteten
Passmarkierungen in die Tank-
öffnung einsetzen.2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung drehen,
dann abziehen und den Deckel
schließen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
GWA10131
WARNUNG
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU12950
Handbremshebel (Hinterrad-
bremse)
1
ZAUM00**1. Handbremshebel (Hinterradbremse)Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.

3-24
1
2
3
4
5
6
7
8
9

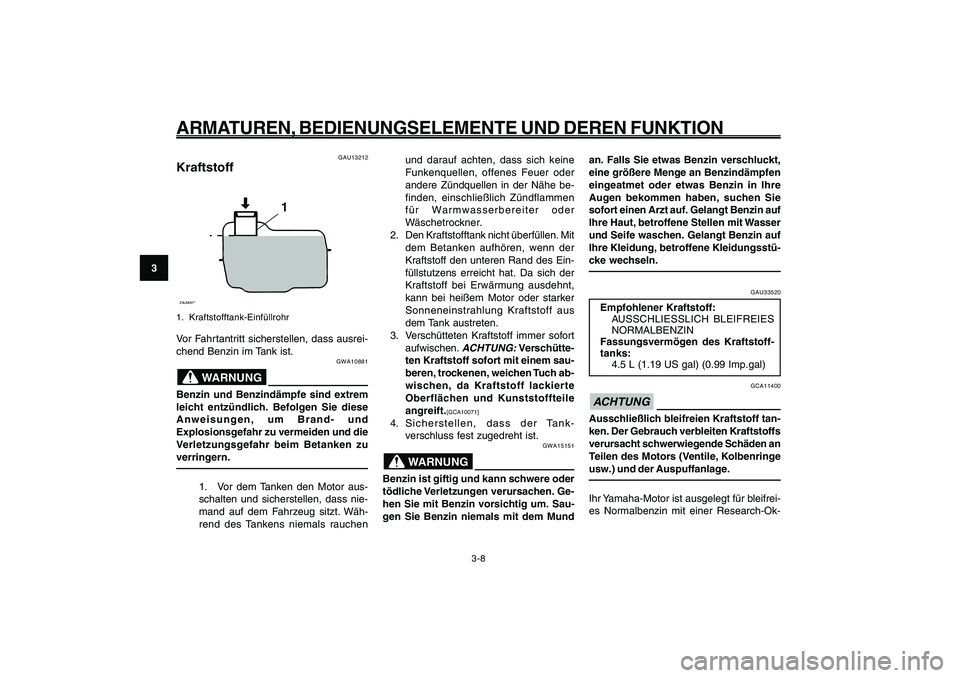

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
und darauf achten, dass sich keine
Funkenquellen, offenes Feuer oder
andere Zündquellen in der Nähe be-
finden, einschließlich Zündflammen
für Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile
angreift.
[GCA10071]
4. Sicherstellen, dass der Tank-
verschluss fest zugedreht ist.
GWA15151
WARNUNG
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mundan. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU33520
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
4.5 L (1.19 US gal) (0.99 Imp.gal)
GCA11400
ACHTUNGAusschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden an
Teilen des Motors (Ventile, Kolbenringe
usw.) und der Auspuffanlage.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
GAU13212
KraftstoffZAUM00**
1
1. Kraftstofftank-EinfüllrohrVor Fahr tantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
GWA10881
WARNUNG
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und
Explosionsgefahr zu vermeiden und die
Verletzungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor aus-
schalten und sicherstellen, dass nie-
mand auf dem Fahrzeug sitzt. Wäh-
rend des Tankens niemals rauchen
Kraftstoff

3-25
1
2
3
4
5
6
7
8
9

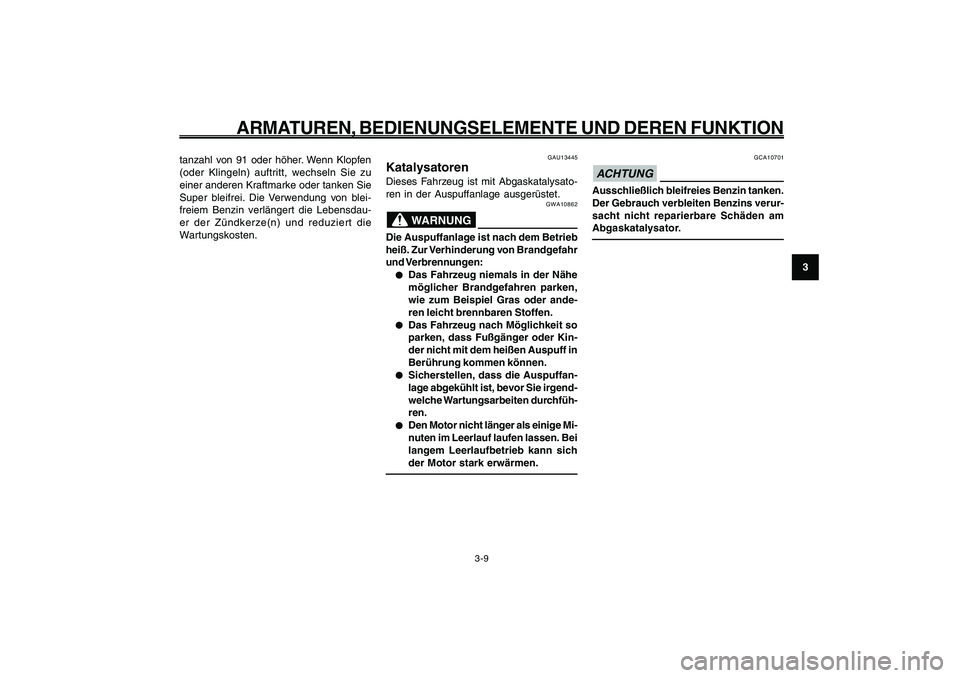

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
Katalysatoren
GAU13445
KatalysatorenDieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
GWA10862
WARNUNG
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:● ●● ●
●
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.
● ●● ●
●
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
● ●● ●
●
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durchfüh-
ren.
● ●● ●
●
Den Motor nicht länger als einige Mi-
nuten im Leerlauf laufen lassen. Bei
langem Leerlaufbetrieb kann sich
der Motor stark erwärmen.
GCA10701
ACHTUNGAusschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu
einer anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von blei-
freiem Benzin verlängert die Lebensdau-
er der Zündkerze(n) und reduziert die
Wartungskosten.

3-26
1
2
3
4
5
6
7
8
9

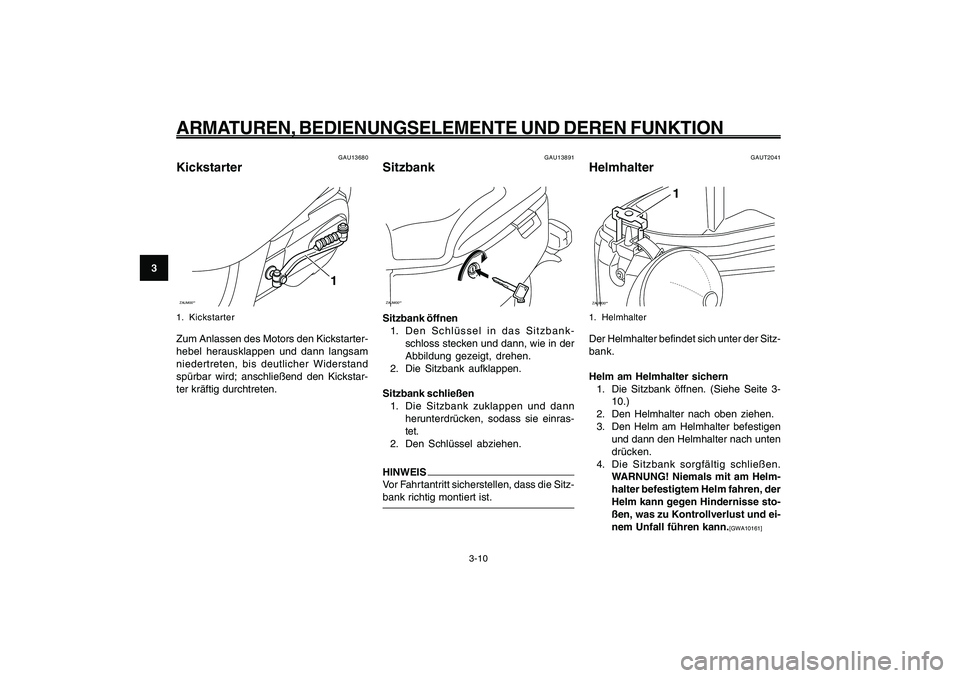

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
Kickstarter
Sitzbank
Helmhalter
GAUT2041
HelmhalterZAUM00**
1
1. HelmhalterDer Helmhalter befindet sich unter der Sitz-
bank.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe Seite 3-
10.)
2. Den Helmhalter nach oben ziehen.
3. Den Helm am Helmhalter befestigen
und dann den Helmhalter nach unten
drücken.
4. Die Sitzbank sorgfältig schließen.
WARNUNG! Niemals mit am Helm-
halter befestigtem Helm fahren, der
Helm kann gegen Hindernisse sto-
ßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10161] GAU13680
KickstarterZAUM00**
1
1. KickstarterZum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstar-
ter kräftig durchtreten.
GAU13891
SitzbankZAUM00**Sitzbank öffnen
1. Den Schlüssel in das Sitzbank-
schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
2. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodass sie einras-
tet.
2. Den Schlüssel abziehen.HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.

3-27
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
GAUT2470
AblagefachZAUM00**
1
1. AblagefachDas Ablagefach befindet sich unter der
Sitzbank. (Siehe Seite 3-10.)
GWA10961
WARNUNG
● ●● ●
●
Den Zuladungsgrenzwert von 5 kg
(11 lb) für das Ablagefach nicht
überschreiten.
● ●● ●
●
Den Belastungsgrenzwert von 177
kg (390 lb) für dieses Fahrzeug nicht
überschreiten.
Ablagefach
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das
Ablagefach hineingerät.
GWAT1060
WARNUNG
Der Ablagefach-Deckel ist keine Sitz-
bank. Niemals einen Beifahrer auf dem
Deckel sitzen lassen oder transportie-
ren.
1
1. Ablagefach-Deckel
Helm vom Helmhalter lösen
1. Die Sitzbank öffnen, den Helmhalter
nach oben ziehen und den Helm vom
Helmhalter lösen, und dann den Helm-
halter nach unten drücken.
2. Die Sitzbank sorgfältig schließen.

3-28
1
2
3
4
5
6
7
8
9

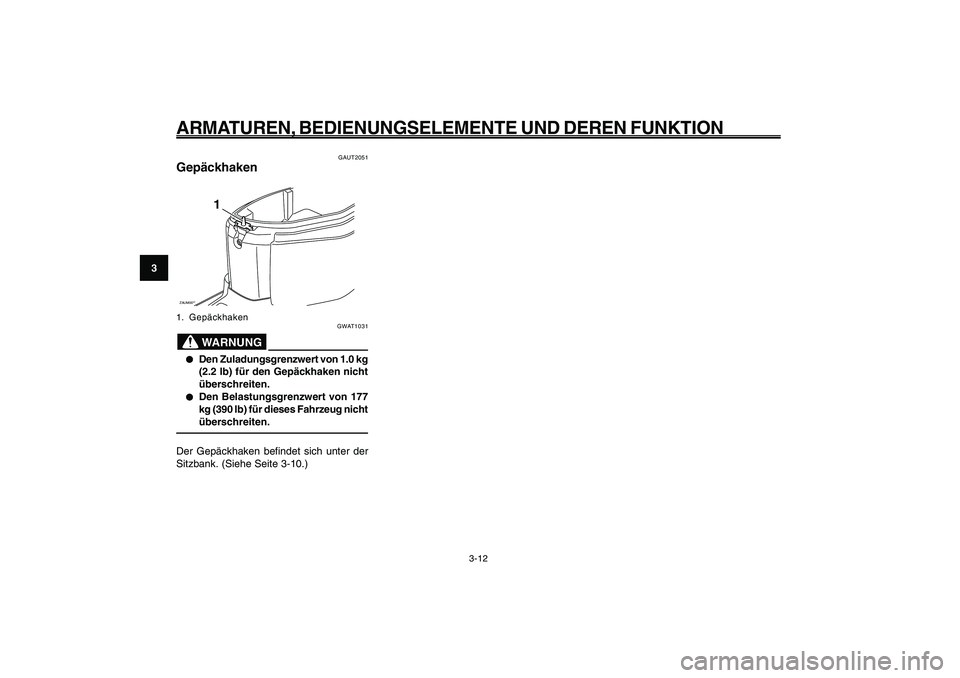

GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
Gepäckhaken
GAUT2051
GepäckhakenZAUM00**
1
1. Gepäckhaken
GWAT1031
WARNUNG
● ●● ●
●
Den Zuladungsgrenzwert von 1.0 kg
(2.2 lb) für den Gepäckhaken nicht
überschreiten.
● ●● ●
●
Den Belastungsgrenzwert von 177
kg (390 lb) für dieses Fahrzeug nicht
überschreiten.
Der Gepäckhaken befindet sich unter der
Sitzbank. (Siehe Seite 3-10.)

4-29
1
2
3
4
5
6
7
8
9

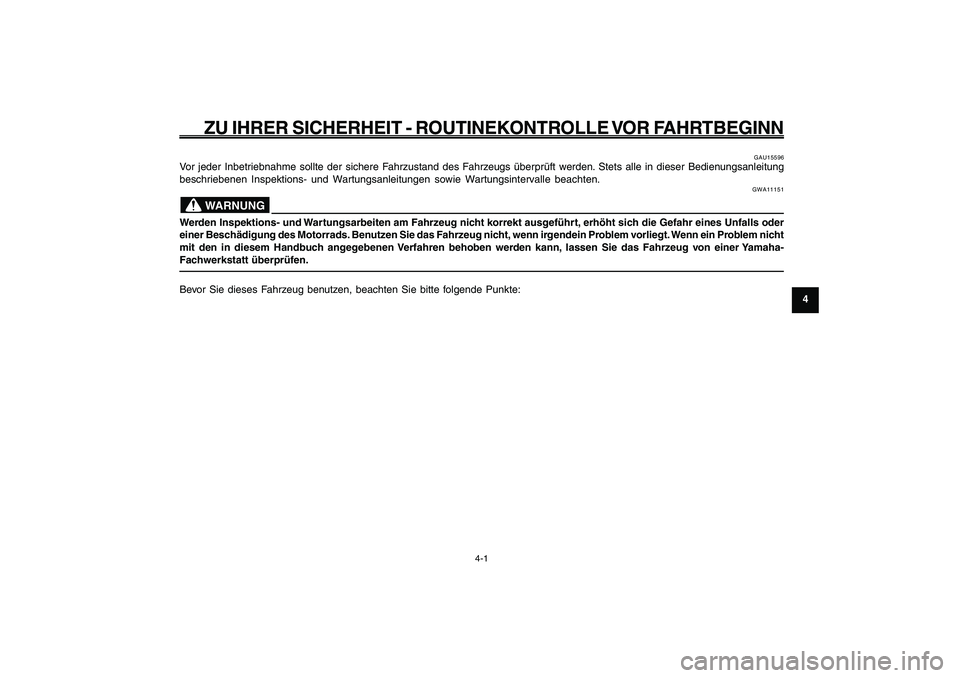

GAU15582
ZU IHRER SICHERHEIT - ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
GAU15582
ZU IHRER SICHERHEIT - ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
WARNUNG
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Motorrads. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:

4-30
1
2
3
4
5
6
7
8
9

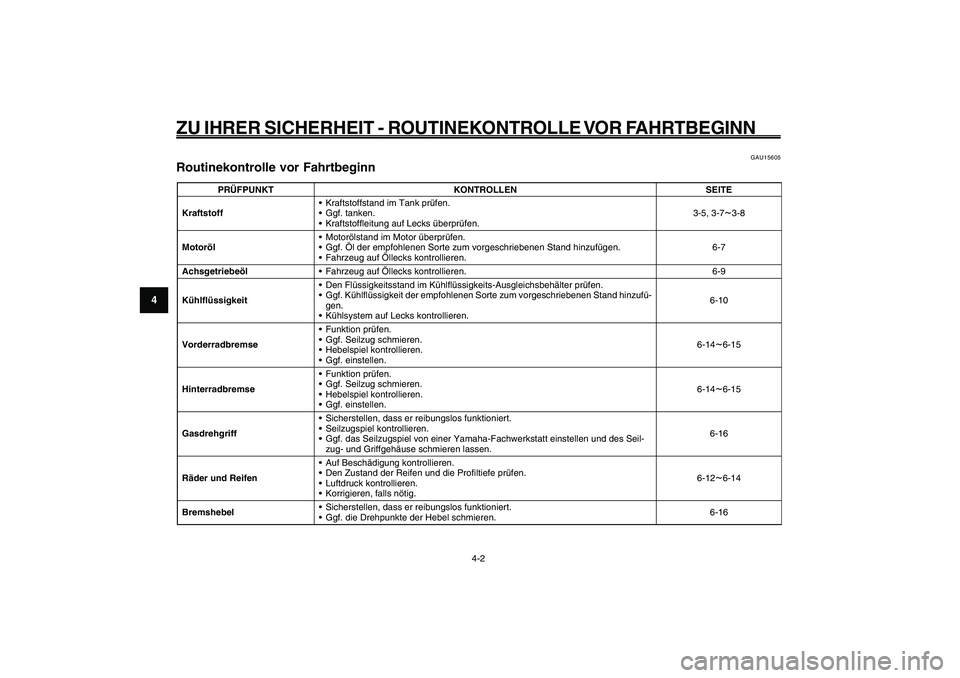

GAU15582
ZU IHRER SICHERHEIT - ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
Routinekontrolle vor Fahrtbeginn
GAU15605
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff• Kraftstoffstand im Tank prüfen.
• Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.3-5, 3-7
~3-8
Motoröl• Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.6-7
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-9
Kühlflüssigkeit• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzufü-
gen.
• Kühlsystem auf Lecks kontrollieren.6-10
Vorderradbremse• Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen.6-14
~6-15
Hinterradbremse• Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen.6-14~6-15
Gasdrehgriff• Sicherstellen, dass er reibungslos funktioniert.
• Seilzugspiel kontrollieren.
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-16
Räder und Reifen• Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.6-12~6-14
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-16
