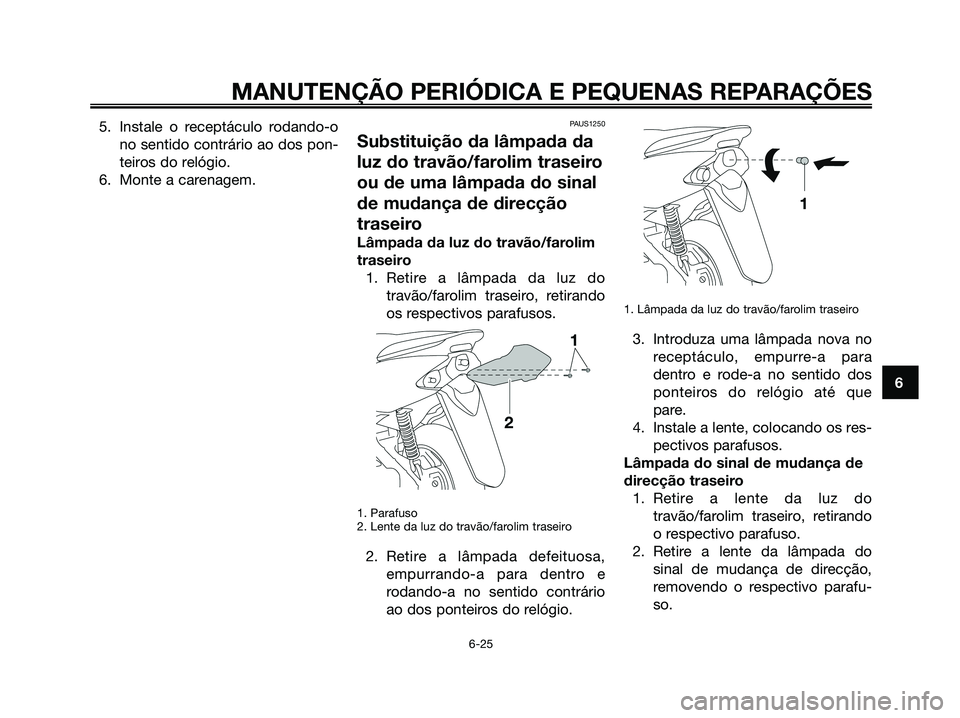

5. Instale o receptáculo rodando-o
no sentido contrário ao dos pon-
teiros do relógio.
6. Monte a carenagem.PAUS1250
Substituição da lâmpada da
luz do travão/farolim traseiro
ou de uma lâmpada do sinal
de mudança de direcção
traseiro
Lâmpada da luz do travão/farolim
traseiro
1. Retire a lâmpada da luz do
travão/farolim traseiro, retirando
os respectivos parafusos.
1. Parafuso
2. Lente da luz do travão/farolim traseiro
2. Retire a lâmpada defeituosa,
empurrando-a para dentro e
rodando-a no sentido contrário
ao dos ponteiros do relógio.
1. Lâmpada da luz do travão/farolim traseiro
3. Introduza uma lâmpada nova no
receptáculo, empurre-a para
dentro e rode-a no sentido dos
ponteiros do relógio até que
pare.
4. Instale a lente, colocando os res-
pectivos parafusos.
Lâmpada do sinal de mudança de
direcção traseiro
1. Retire a lente da luz do
travão/farolim traseiro, retirando
o respectivo parafuso.
2. Retire a lente da lâmpada do
sinal de mudança de direcção,
removendo o respectivo parafu-
so.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
5RW-F819D-P4.QXD 23/11/07 13:00 Página 61

1. Parafuso
2. Lente do sinal de mudança de direcção tra-
seiro
3. Lâmpada do sinal de mudança de direcção
traseiro
3. Retire a lâmpada defeituosa,
empurrando-a para dentro e
rodando-a no sentido contrário
ao dos ponteiros do relógio.
4. Introduza uma lâmpada nova no
receptáculo, empurre-a para
dentro e rode-a no sentido dos
ponteiros do relógio até que
pare.
5. Instale a lente da lâmpada do
sinal de mudança de direcção,
instalando o parafuso.6. Instale a lente da lâmpada da luz
do travão/farolim traseiro, insta-
lando o respectivo parafuso.
PCA10680
ATENÇÃO:
Não aperte demasiado os parafu-
sos, pois a lente poderá partir.
PAUS1410
Substituição de uma
lâmpada de mínimos
Este modelo está equipado com dois
mínimos. Se uma das lâmpadas dos
mínimos se fundir, substitua-a do
modo seguinte:
1. Retire a carenagem A. (Consulte
a página 6-5.)
2. Retire o receptáculo dos mínimos
(em conjunto com a lâmpada),
puxando-o para fora.
1. Receptáculo da lâmpada dos mínimos
3. Retire a lâmpada fundida, puxan-
do-a para fora.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
5RW-F819D-P4.QXD 23/11/07 13:00 Página 62

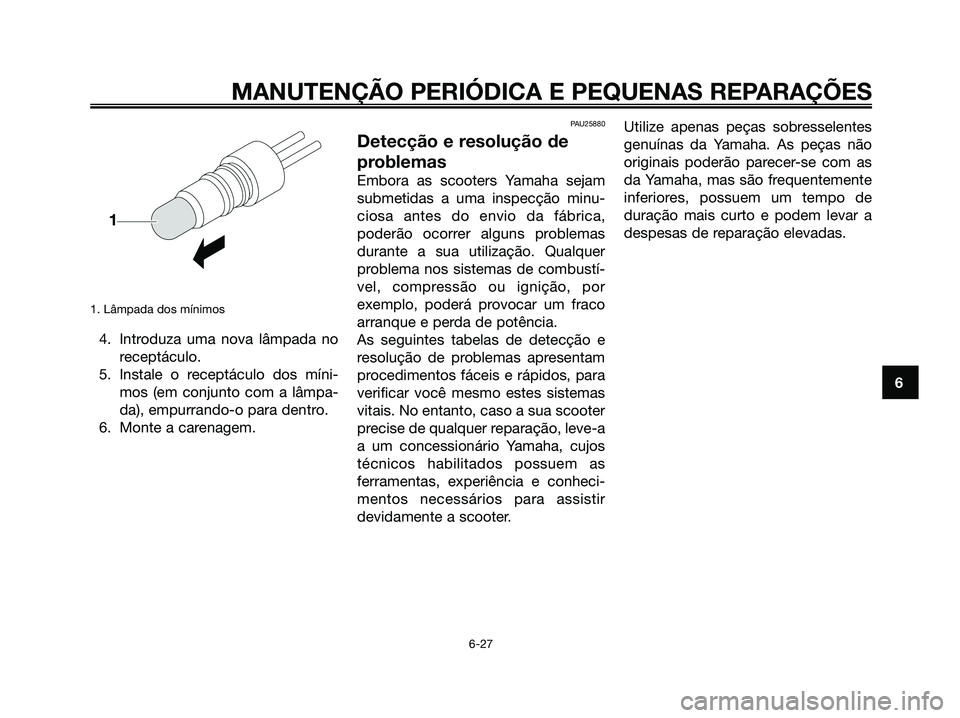

1. Lâmpada dos mínimos
4. Introduza uma nova lâmpada no
receptáculo.
5. Instale o receptáculo dos míni-
mos (em conjunto com a lâmpa-
da), empurrando-o para dentro.
6. Monte a carenagem.
PAU25880
Detecção e resolução de
problemas
Embora as scooters Yamaha sejam
submetidas a uma inspecção minu-
ciosa antes do envio da fábrica,
poderão ocorrer alguns problemas
durante a sua utilização. Qualquer
problema nos sistemas de combustí-
vel, compressão ou ignição, por
exemplo, poderá provocar um fraco
arranque e perda de potência.
As seguintes tabelas de detecção e
resolução de problemas apresentam
procedimentos fáceis e rápidos, para
verificar você mesmo estes sistemas
vitais. No entanto, caso a sua scooter
precise de qualquer reparação, leve-a
a um concessionário Yamaha, cujos
técnicos habilitados possuem as
ferramentas, experiência e conheci-
mentos necessários para assistir
devidamente a scooter.Utilize apenas peças sobresselentes
genuínas da Yamaha. As peças não
originais poderão parecer-se com as
da Yamaha, mas são frequentemente
inferiores, possuem um tempo de
duração mais curto e podem levar a
despesas de reparação elevadas.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-27
6
5RW-F819D-P4.QXD 23/11/07 13:00 Página 63

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
PAU25921

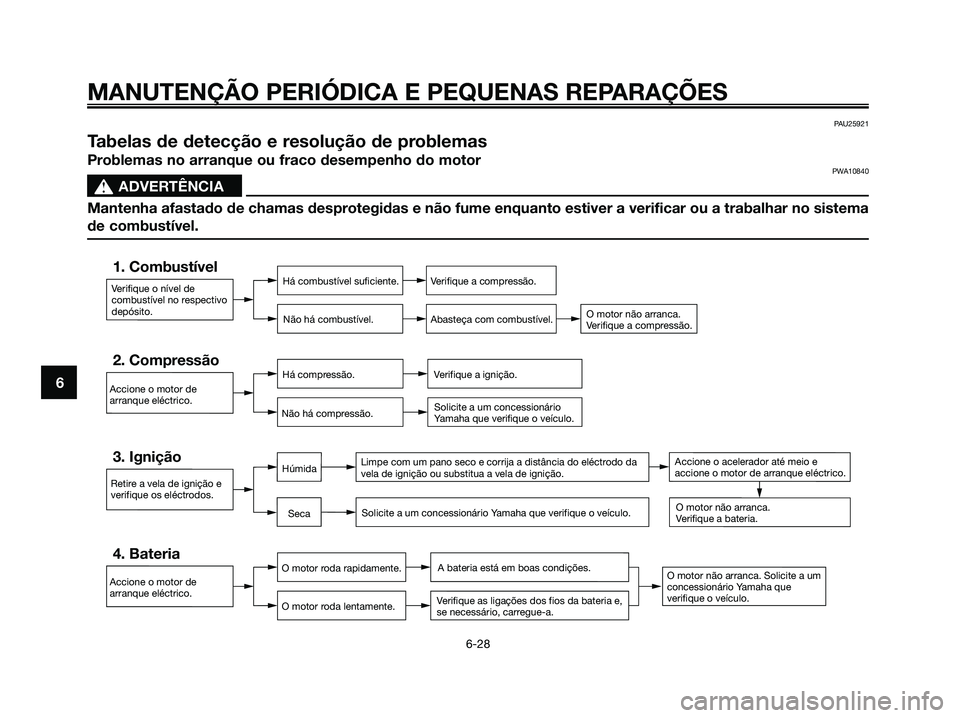

Tabelas de detecção e resolução de problemas
Problemas no arranque ou fraco desempenho do motorPWA10840
s s
ADVERTÊNCIA
Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema
de combustível.
Verifique o nível de
combustível no respectivo
depósito.
1. CombustívelHá combustível suficiente.
Não há combustível.Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.
2. CompressãoHá compressão.
Não há compressão.Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.
3. IgniçãoLimpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.
4. BateriaO motor roda rapidamente.
O motor roda lentamente.A bateria está em boas condições.
Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
Seca
HúmidaAccione o acelerador até meio e
accione o motor de arranque eléctrico.
5RW-F819D-P4.QXD 23/11/07 13:00 Página 64

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29

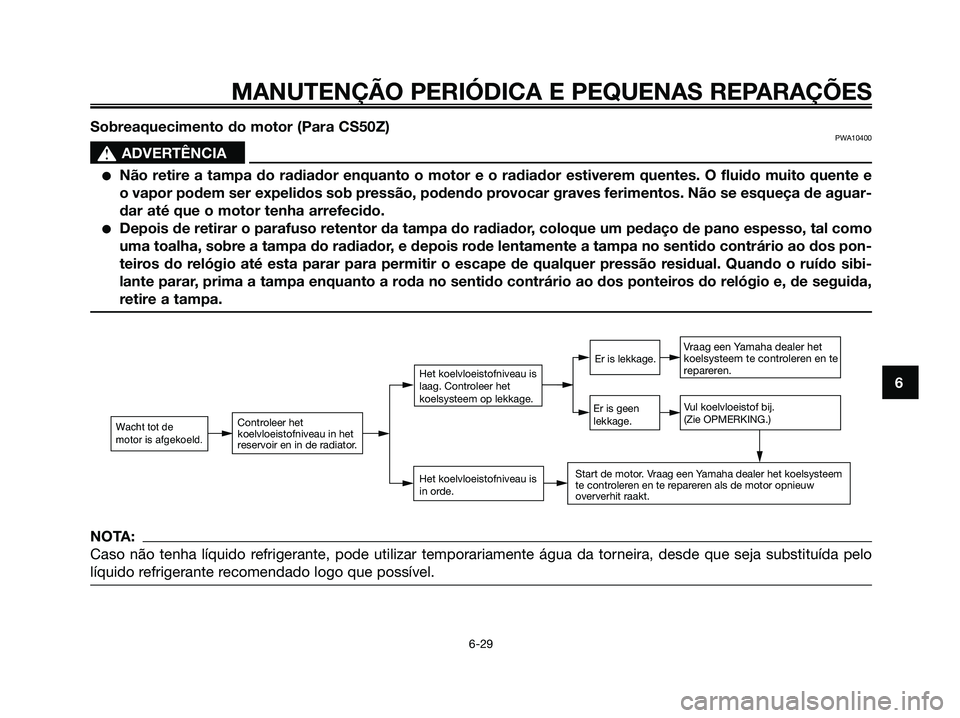

6 Sobreaquecimento do motor (Para CS50Z)
PWA10400
s s
ADVERTÊNCIA
●Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e
o vapor podem ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguar-
dar até que o motor tenha arrefecido.
●Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como
uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos pon-
teiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quando o ruído sibi-
lante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,
retire a tampa.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
NOTA:
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo
líquido refrigerante recomendado logo que possível.
5RW-F819D-P4.QXD 23/11/07 13:00 Página 65

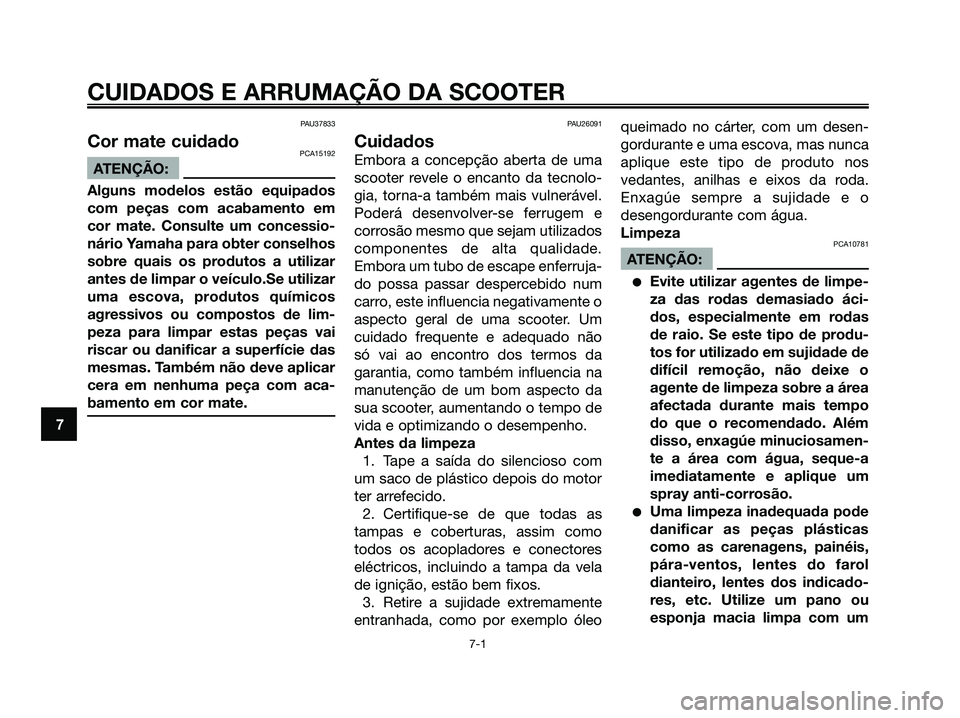

PAU37833
Cor mate cuidadoPCA15192
ATENÇÃO:
Alguns modelos estão equipados
com peças com acabamento em
cor mate. Consulte um concessio-
nário Yamaha para obter conselhos
sobre quais os produtos a utilizar
antes de limpar o veículo.Se utilizar
uma escova, produtos químicos
agressivos ou compostos de lim-
peza para limpar estas peças vai
riscar ou danificar a superfície das
mesmas. Também não deve aplicar
cera em nenhuma peça com aca-
bamento em cor mate.
PAU26091
Cuidados
Embora a concepção aberta de uma
scooter revele o encanto da tecnolo-
gia, torna-a também mais vulnerável.
Poderá desenvolver-se ferrugem e
corrosão mesmo que sejam utilizados
componentes de alta qualidade.
Embora um tubo de escape enferruja-
do possa passar despercebido num
carro, este influencia negativamente o
aspecto geral de uma scooter. Um
cuidado frequente e adequado não
só vai ao encontro dos termos da
garantia, como também influencia na
manutenção de um bom aspecto da
sua scooter, aumentando o tempo de
vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com
um saco de plástico depois do motor
ter arrefecido.
2. Certifique-se de que todas as
tampas e coberturas, assim como
todos os acopladores e conectores
eléctricos, incluindo a tampa da vela
de ignição, estão bem fixos.
3. Retire a sujidade extremamente
entranhada, como por exemplo óleoqueimado no cárter, com um desen-
gordurante e uma escova, mas nunca
aplique este tipo de produto nos
vedantes, anilhas e eixos da roda.
Enxagúe sempre a sujidade e o
desengordurante com água.
Limpeza
PCA10781
ATENÇÃO:
●Evite utilizar agentes de limpe-
za das rodas demasiado áci-
dos, especialmente em rodas
de raio. Se este tipo de produ-
tos for utilizado em sujidade de
difícil remoção, não deixe o
agente de limpeza sobre a área
afectada durante mais tempo
do que o recomendado. Além
disso, enxagúe minuciosamen-
te a área com água, seque-a
imediatamente e aplique um
spray anti-corrosão.
●Uma limpeza inadequada pode
danificar as peças plásticas
como as carenagens, painéis,
pára-ventos, lentes do farol
dianteiro, lentes dos indicado-
res, etc. Utilize um pano ou
esponja macia limpa com um
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-1
7
5RW-F819D-P4.QXD 23/11/07 13:00 Página 66

detergente suave e água para
limpar os plásticos.
●Não utilize nenhum produto
químico forte nas peças em
plástico. Evite utilizar panos ou
esponjas que tenham estado
em contacto com produtos de
limpeza fortes ou abrasivos,
solvente ou diluente, combus-
tível (gasolina), produtos anti-
ferrugem ou de remoção da
ferrugem, líquido dos travões,
anti-congelante ou electrólito.
●Não utilize sistemas de lava-
gem a alta pressão ou disposi-
tivos de limpeza a jacto de
vapor, uma vez que podem
causar infiltração de água e
deterioração nas seguintes
zonas: vedantes (dos rolamen-
tos da roda e do braço oscilan-
te, forquilha e travões), compo-
nentes eléctricos
(acopladores, conectores, ins-
trumentos, interruptores e
luzes), tubos de respiração e
respiradouros.
●Para as scooters equipadas
com pára-vento: Não utilizeprodutos de limpeza fortes ou
esponjas duras, uma vez que
podem causar perda de cor ou
riscos. Alguns compostos de
limpeza para plásticos podem
deixar riscos no pára-vento.
Teste o produto numa pequena
parte oculta do pára-vento,
para se assegurar de que não
deixa ficar marcas. Se o pára-
vento ficar riscado, utilize um
composto de polimento de
qualidade para plástico após a
lavagem.
Após a utilização normal
Retire a sujidade com água morna,
um detergente suave e uma esponja
macia limpa e, finalmente, enxagúe
totalmente com água limpa. Utilize
uma escova de dentes ou uma esco-
va para limpar garrafas nas áreas de
difícil acesso. A sujidade de difícil
remoção e os insectos serão facil-
mente removidos se a área for cober-
ta por um pano húmido durante
alguns minutos antes de fazer a lim-
peza.Após a condução do veículo à chuva,
perto do mar ou em estradas nas
quais foi espalhado sal
Uma vez que o sal do mar ou o sal
espalhado nas estradas durante o
Inverno é extremamente corrosivo
quando misturado com água, realize
os passos a seguir explicados após
cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalha-
do sal.
NOTA:
O sal espalhado nas estradas duran-
te o Inverno, poderá permanecer no
piso até à Primavera.
1. Limpe a scooter com água fria e
um detergente suave, depois de
o motor ter arrefecido.
PCA10790
ATENÇÃO:
Não utilize água morna, pois esta
aumenta a acção corrosiva do sal.
2. Aplique um spray anti-corrosão
em todas as superfícies metáli-
cas, incluindo as cromadas e
niqueladas, para evitar a
corrosão.
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-2
7
5RW-F819D-P4.QXD 23/11/07 13:00 Página 67

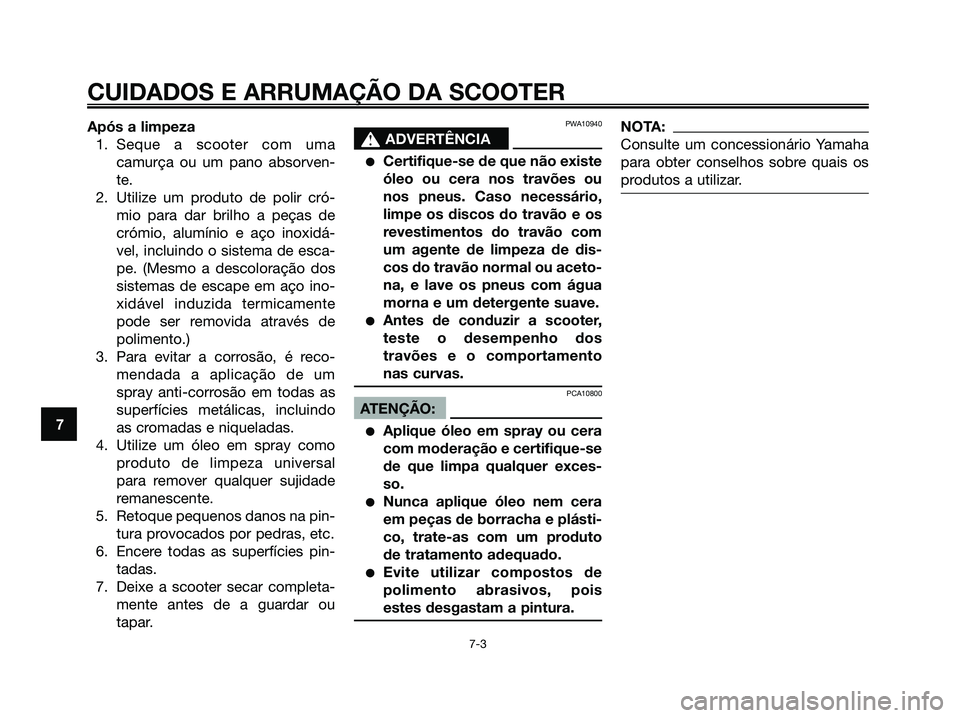

Após a limpeza
1. Seque a scooter com uma
camurça ou um pano absorven-
te.
2. Utilize um produto de polir cró-
mio para dar brilho a peças de
crómio, alumínio e aço inoxidá-
vel, incluindo o sistema de esca-
pe. (Mesmo a descoloração dos
sistemas de escape em aço ino-
xidável induzida termicamente
pode ser removida através de
polimento.)
3. Para evitar a corrosão, é reco-
mendada a aplicação de um
spray anti-corrosão em todas as
superfícies metálicas, incluindo
as cromadas e niqueladas.
4. Utilize um óleo em spray como
produto de limpeza universal
para remover qualquer sujidade
remanescente.
5. Retoque pequenos danos na pin-
tura provocados por pedras, etc.
6. Encere todas as superfícies pin-
tadas.
7. Deixe a scooter secar completa-
mente antes de a guardar ou
tapar.PWA10940
s s
ADVERTÊNCIA
●Certifique-se de que não existe
óleo ou cera nos travões ou
nos pneus. Caso necessário,
limpe os discos do travão e os
revestimentos do travão com
um agente de limpeza de dis-
cos do travão normal ou aceto-
na, e lave os pneus com água
morna e um detergente suave.
●Antes de conduzir a scooter,
teste o desempenho dos
travões e o comportamento
nas curvas.
PCA10800
ATENÇÃO:
●Aplique óleo em spray ou cera
com moderação e certifique-se
de que limpa qualquer exces-
so.
●Nunca aplique óleo nem cera
em peças de borracha e plásti-
co, trate-as com um produto
de tratamento adequado.
●Evite utilizar compostos de
polimento abrasivos, pois
estes desgastam a pintura.
NOTA:
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-3
7
5RW-F819D-P4.QXD 23/11/07 13:00 Página 68

PAU26300
Armazenagem
Curto prazo
Guarde sempre a sua scooter num
local fresco e seco e, se necessário,
utilize uma cobertura porosa para a
proteger do pó.
PCA10820
ATENÇÃO:
●Guardar a scooter num com-
partimento com fraca venti-
lação ou tapá-la com um olea-
do, enquanto esta se encontra
ainda molhada, permitirá a
infiltração de água e humidade,
o que provocará o aparecimen-
to de ferrugem.
●Para prevenir a corrosão, evite
caves húmidas, estábulos
(devido à presença de amónia)
e áreas onde estejam armaze-
nados químicos fortes.
Longo prazo
Antes de guardar a sua scooter
durante vários meses:
1. Siga todas as instruções da
secção “Cuidados” deste capítu-
lo.2. Drene o depósito de nível cons-
tante, desapertando a cavilha de
drenagem, o que evitará a acu-
mulação de resíduos de combus-
tível. Verta o combustível drena-
do no depósito de combustível.
3. Encha o depósito de combustível
e adicione estabilizador de com-
bustível (se disponível) para evi-
tar que o depósito enferruje e
que o combustível se deteriore.
4. Execute os passos que se
seguem para proteger o cilindro,
os anéis do pistão, etc. da
corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de
ignição na respectiva vela e colo-
que a vela na cabeça de cilindros
de modo a que os eléctrodos
fiquem ligados à terra. (Isto limi-
tará a produção de faíscas
durante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando omotor de arranque. (Esta acção
revestirá a parede do cilindro
com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de
ignição e a respectiva tampa.
PWA10950
s s
ADVERTÊNCIA
Para evitar danos ou ferimentos
provocados por faíscas, certifique-
se de que liga os eléctrodos da vela
de ignição à terra enquanto liga o
motor.
5. Lubrifique todos os cabos de
controlo e pontos articulados de
todas as alavancas e pedais,
assim como do descanso late-
ral/descanso central.
6. Verifique e, se necessário, corrija
a pressão de ar do pneu, e final-
mente levante a scooter de modo
a que ambas as rodas fiquem
afastadas do chão. Como alter-
nativa, rode um pouco as rodas
todos os meses para evitar que
os pneus se degradem.
7. Tape a saída do silencioso com
um saco de plástico para evitar a
entrada de humidade.
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-4
7
5RW-F819D-P4.QXD 23/11/07 13:00 Página 69

8. Retire a bateria e carregue-a
totalmente. Guarde-a num local
fresco e seco e carregue-a uma
vez por mês. Não guarde a bate-
ria num local excessivamente frio
ou quente [temperatura inferior a
0 ºC (30 ºF) ou superior a 30 ºC
(90 ºF)]. Para obter mais infor-
mações relativamente ao acondi-
cionamento da bateria, consulte
a página 6-21.
NOTA:
Antes de guardar a scooter, deverá
fazer todas as reparações necessá-
rias.
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-5
7
5RW-F819D-P4.QXD 23/11/07 13:00 Página 70
