YAMAHA JOG50R 2008 Manuale de Empleo (in Spanish)

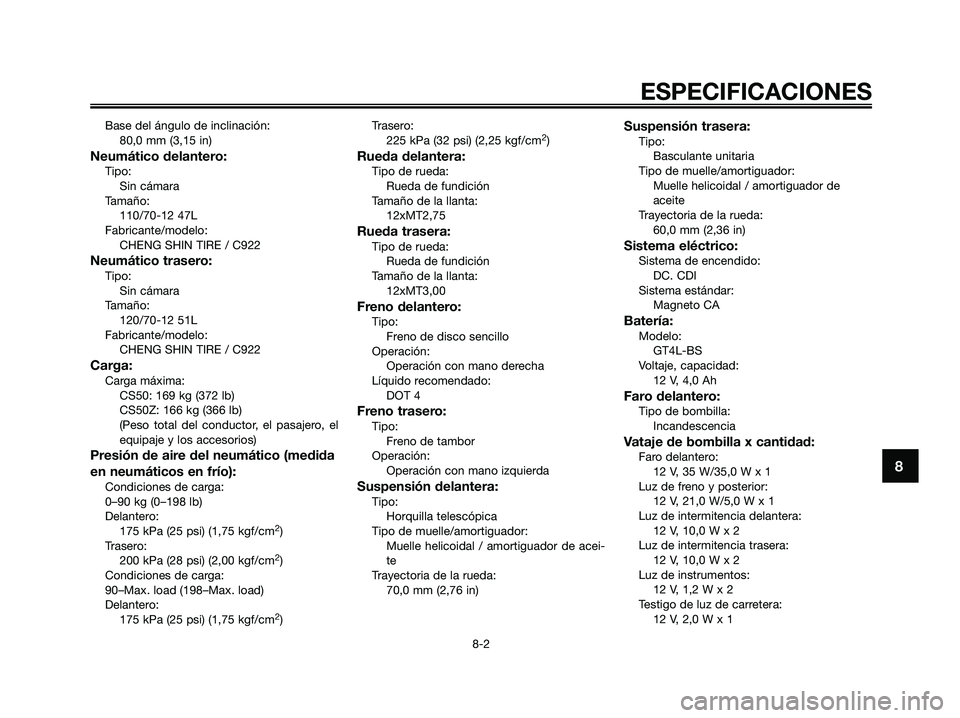

Base del ángulo de inclinación:
80,0 mm (3,15 in)
Neumático delantero:Tipo:
Sin cámara
Tamaño:
110/70-12 47L
Fabricante/modelo:
CHENG SHIN TIRE / C922
Neumático trasero:Tipo:
Sin cámara
Tamaño:
120/70-12 51L
Fabricante/modelo:
CHENG SHIN TIRE / C922
Carga:Carga máxima:
CS50: 169 kg (372 lb)
CS50Z: 166 kg (366 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
175 kPa (25 psi) (1,75 kgf/cm
2)
Trasero:
200 kPa (28 psi) (2,00 kgf/cm
2)
Condiciones de carga:
90–Max. load (198–Max. load)
Delantero:
175 kPa (25 psi) (1,75 kgf/cm
2)Trasero:
225 kPa (32 psi) (2,25 kgf/cm
2)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
12xMT2,75
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
12xMT3,00
Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de acei-
te
Trayectoria de la rueda:
70,0 mm (2,76 in)
Suspensión trasera:Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
aceite
Trayectoria de la rueda:
60,0 mm (2,36 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:Modelo:
GT4L-BS
Voltaje, capacidad:
12 V, 4,0 Ah
Faro delantero:Tipo de bombilla:
Incandescencia
Vataje de bombilla x cantidad:Faro delantero:
12 V, 35 W/35,0 W x 1
Luz de freno y posterior:
12 V, 21,0 W/5,0 W x 1
Luz de intermitencia delantera:
12 V, 10,0 W x 2
Luz de intermitencia trasera:
12 V, 10,0 W x 2
Luz de instrumentos:
12 V, 1,2 W x 2
Testigo de luz de carretera:
12 V, 2,0 W x 1
ESPECIFICACIONES
8-2
8
5RW-F8199-S4.QXD 21/11/07 11:08 Página 71

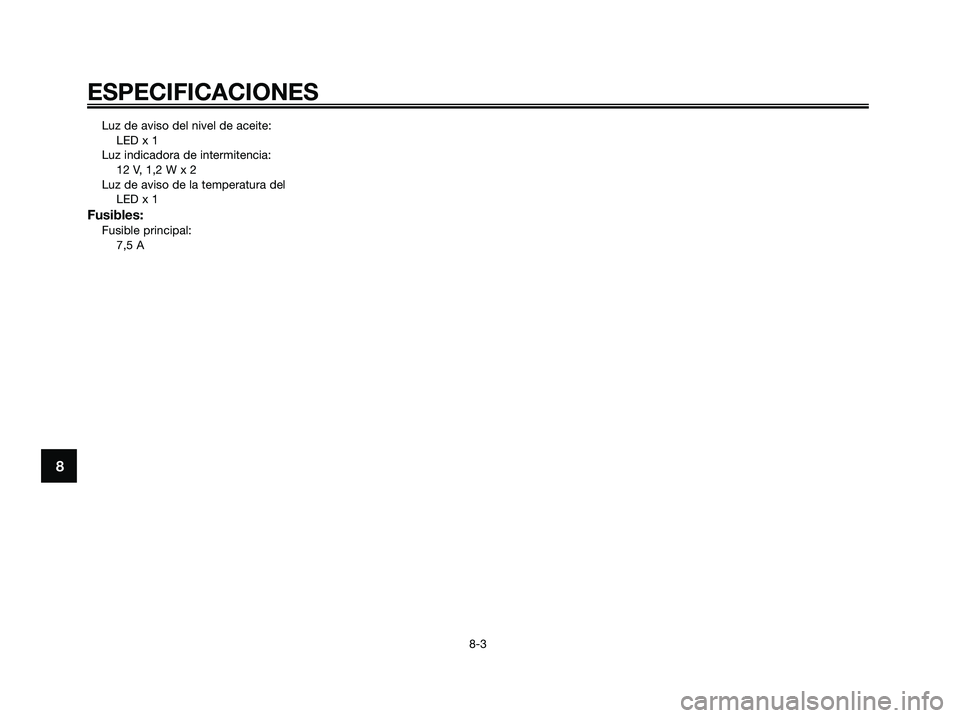

Luz de aviso del nivel de aceite:
LED x 1
Luz indicadora de intermitencia:
12 V, 1,2 W x 2
Luz de aviso de la temperatura del
LED x 1
Fusibles:Fusible principal:
7,5 A
ESPECIFICACIONES
8-3
8
5RW-F8199-S4.QXD 21/11/07 11:08 Página 72

SAU26351

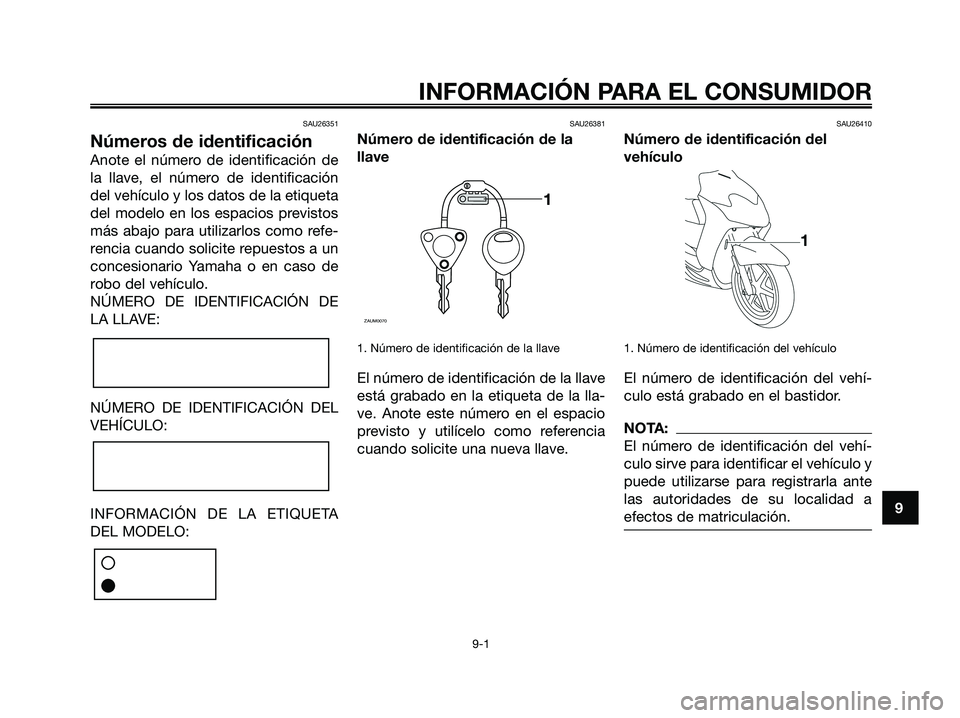

Números de identificación
Anote el número de identificación de
la llave, el número de identificación
del vehículo y los datos de la etiqueta
del modelo en los espacios previstos
más abajo para utilizarlos como refe-
rencia cuando solicite repuestos a un
concesionario Yamaha o en caso de
robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
1. Número de identificación del vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
1
ZAUM0070
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
5RW-F8199-S4.QXD 21/11/07 11:08 Página 73

SAU26490

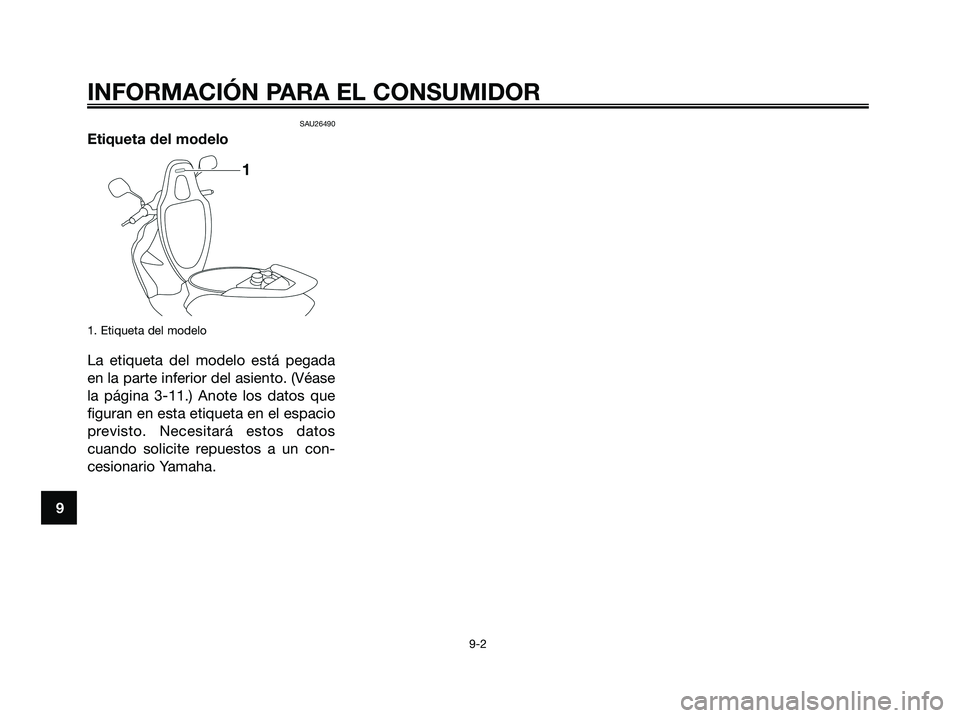

Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada
en la parte inferior del asiento. (Véase
la página 3-11.) Anote los datos que
figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos
cuando solicite repuestos a un con-
cesionario Yamaha.
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
5RW-F8199-S4.QXD 21/11/07 11:08 Página 74

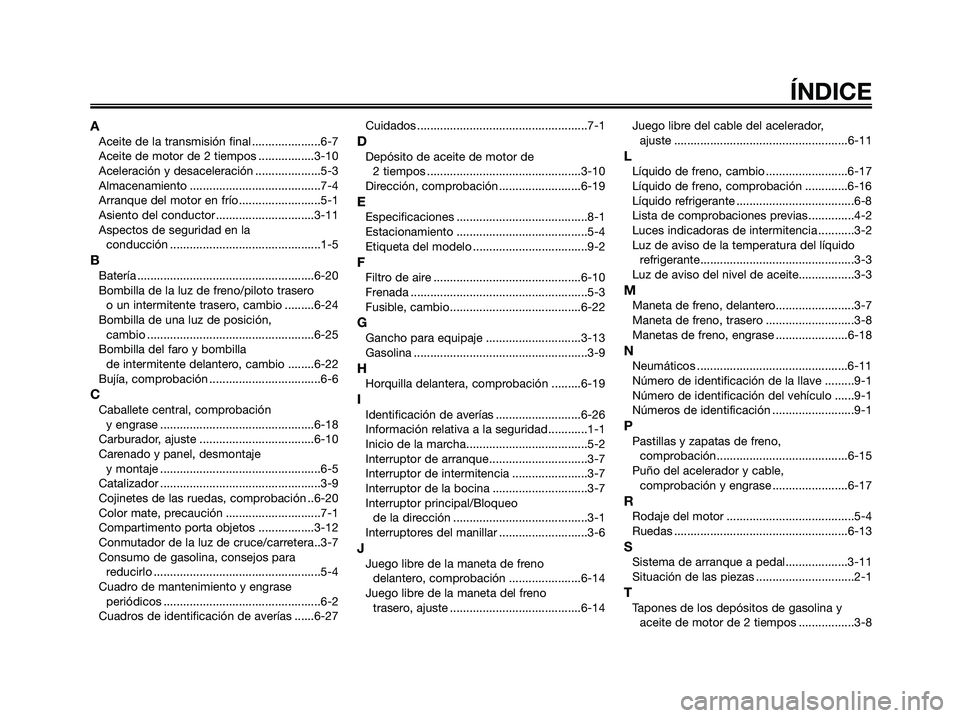

AAceite de la transmisión final .....................6-7
Aceite de motor de 2 tiempos .................3-10
Aceleración y desaceleración ....................5-3
Almacenamiento ........................................7-4
Arranque del motor en frío.........................5-1
Asiento del conductor..............................3-11
Aspectos de seguridad en la
conducción ..............................................1-5
BBatería ......................................................6-20
Bombilla de la luz de freno/piloto trasero
o un intermitente trasero, cambio .........6-24
Bombilla de una luz de posición,
cambio ...................................................6-25
Bombilla del faro y bombilla
de intermitente delantero, cambio ........6-22
Bujía, comprobación ..................................6-6
CCaballete central, comprobación
y engrase ...............................................6-18
Carburador, ajuste ...................................6-10
Carenado y panel, desmontaje
y montaje .................................................6-5
Catalizador .................................................3-9
Cojinetes de las ruedas, comprobación ..6-20
Color mate, precaución .............................7-1
Compartimento porta objetos .................3-12
Conmutador de la luz de cruce/carretera..3-7
Consumo de gasolina, consejos para
reducirlo ...................................................5-4
Cuadro de mantenimiento y engrase
periódicos ................................................6-2
Cuadros de identificación de averías ......6-27Cuidados ....................................................7-1
DDepósito de aceite de motor de
2 tiempos ...............................................3-10
Dirección, comprobación .........................6-19
EEspecificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
FFiltro de aire .............................................6-10
Frenada ......................................................5-3
Fusible, cambio........................................6-22
G
Gancho para equipaje .............................3-13
Gasolina .....................................................3-9
HHorquilla delantera, comprobación .........6-19
IIdentificación de averías ..........................6-26
Información relativa a la seguridad............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ..............................3-7
Interruptor de intermitencia .......................3-7
Interruptor de la bocina .............................3-7
Interruptor principal/Bloqueo
de la dirección .........................................3-1
Interruptores del manillar ...........................3-6
JJuego libre de la maneta de freno
delantero, comprobación ......................6-14
Juego libre de la maneta del freno
trasero, ajuste ........................................6-14Juego libre del cable del acelerador,
ajuste .....................................................6-11
LLíquido de freno, cambio .........................6-17
Líquido de freno, comprobación .............6-16
Líquido refrigerante ....................................6-8
Lista de comprobaciones previas..............4-2
Luces indicadoras de intermitencia ...........3-2
Luz de aviso de la temperatura del líquido
refrigerante...............................................3-3
Luz de aviso del nivel de aceite.................3-3
MManeta de freno, delantero........................3-7
Maneta de freno, trasero ...........................3-8
Manetas de freno, engrase ......................6-18
NNeumáticos ..............................................6-11
Número de identificación de la llave .........9-1
Número de identificación del vehículo ......9-1
Números de identificación .........................9-1
PPastillas y zapatas de freno,
comprobación........................................6-15
Puño del acelerador y cable,
comprobación y engrase .......................6-17
RRodaje del motor .......................................5-4
Ruedas .....................................................6-13
SSistema de arranque a pedal...................3-11
Situación de las piezas ..............................2-1
TTapones de los depósitos de gasolina y
aceite de motor de 2 tiempos .................3-8
