YAMAHA RHINO 700 2008 Owners Manual

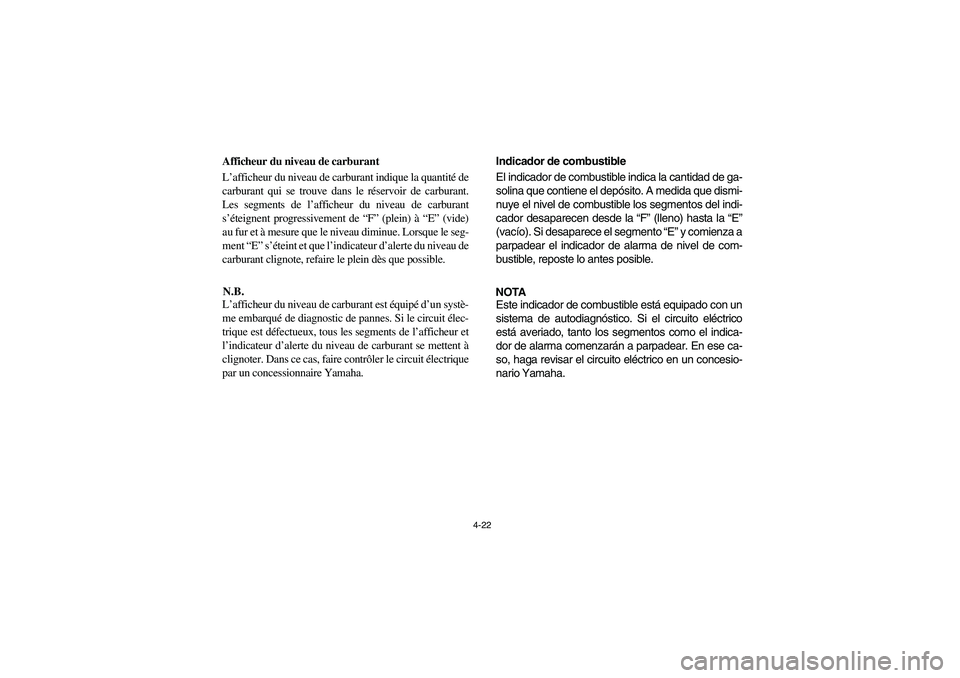

4-22
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique la quantité de
carburant qui se trouve dans le réservoir de carburant.
Les segments de l’afficheur du niveau de carburant
s’éteignent progressivement de “F” (plein) à “E” (vide)
au fur et à mesure que le niveau diminue. Lorsque le seg-
ment “E” s’éteint et que l’indicateur d’alerte du niveau de
carburant clignote, refaire le plein dès que possible.N.B.
L’afficheur du niveau de carburant est équipé d’un systè-
me embarqué de diagnostic de pannes. Si le circuit élec-
trique est défectueux, tous les segments de l’afficheur et
l’indicateur d’alerte du niveau de carburant se mettent à
clignoter. Dans ce cas, faire contrôler le circuit électrique
par un concessionnaire Yamaha.Indicador de combustible
El indicador de combustible indica la cantidad de ga-
solina que contiene el depósito. A medida que dismi-
nuye el nivel de combustible los segmentos del indi-
cador desaparecen desde la “F” (lleno) hasta la “E”
(vacío). Si desaparece el segmento “E” y comienza a
parpadear el indicador de alarma de nivel de com-
bustible, reposte lo antes posible.
NOTA
Este indicador de combustible está equipado con un
sistema de autodiagnóstico. Si el circuito eléctrico
está averiado, tanto los segmentos como el indica-
dor de alarma comenzarán a parpadear. En ese ca-
so, haga revisar el circuito eléctrico en un concesio-
nario Yamaha.
EE.book Page 22 Monday, October 8, 2007 4:48 PM

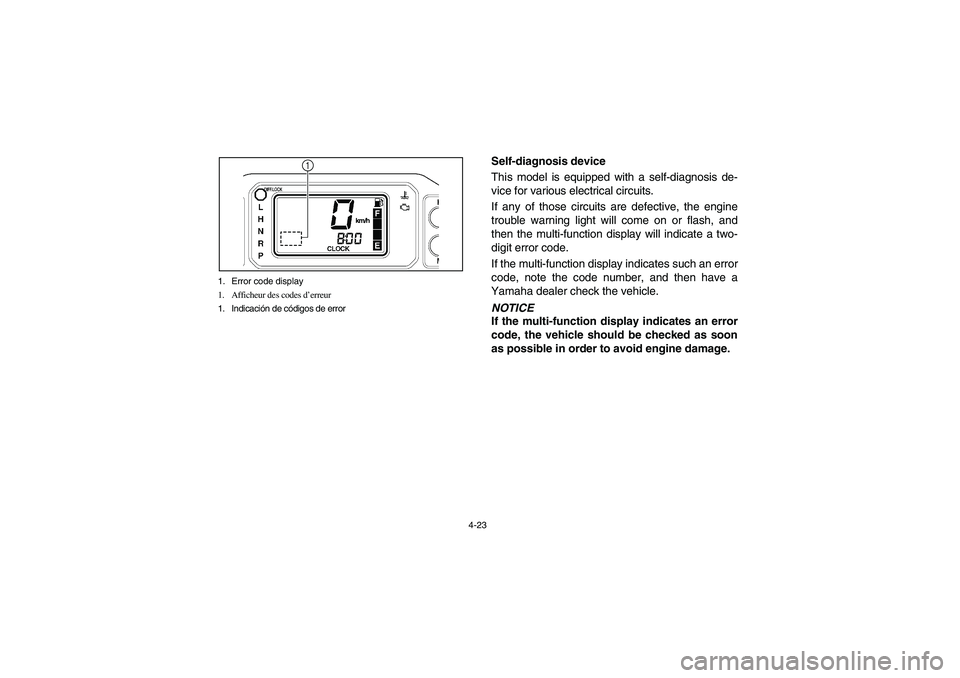

4-23 1. Error code display
1. Afficheur des codes d’erreur
1. Indicación de códigos de error
1
km/h
Self-diagnosis device
This model is equipped with a self-diagnosis de-
vice for various electrical circuits.
If any of those circuits are defective, the engine
trouble warning light will come on or flash, and
then the multi-function display will indicate a two-
digit error code.
If the multi-function display indicates such an error
code, note the code number, and then have a
Yamaha dealer check the vehicle.NOTICE
If the multi-function display indicates an error
code, the vehicle should be checked as soon
as possible in order to avoid engine damage.
EE.book Page 23 Monday, October 8, 2007 4:48 PM

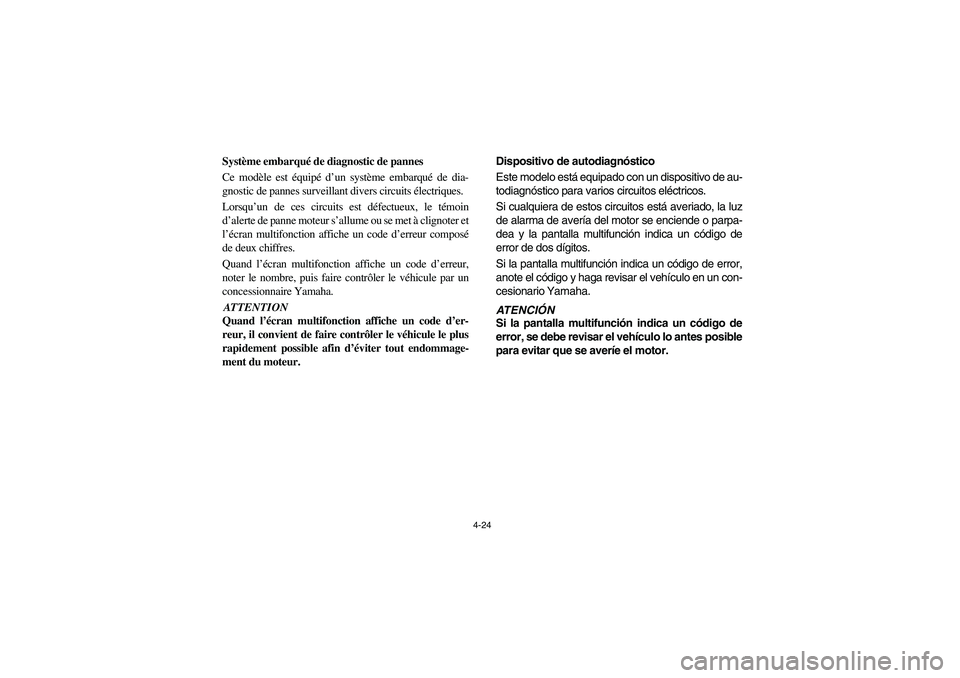

4-24
Système embarqué de diagnostic de pannes
Ce modèle est équipé d’un système embarqué de dia-
gnostic de pannes surveillant divers circuits électriques.
Lorsqu’un de ces circuits est défectueux, le témoin
d’alerte de panne moteur s’allume ou se met à clignoter et
l’écran multifonction affiche un code d’erreur composé
de deux chiffres.
Quand l’écran multifonction affiche un code d’erreur,
noter le nombre, puis faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
Quand l’écran multifonction affiche un code d’er-
reur, il convient de faire contrôler le véhicule le plus
rapidement possible afin d’éviter tout endommage-
ment du moteur.Dispositivo de autodiagnóstico
Este modelo está equipado con un dispositivo de au-
todiagnóstico para varios circuitos eléctricos.
Si cualquiera de estos circuitos está averiado, la luz
de alarma de avería del motor se enciende o parpa-
dea y la pantalla multifunción indica un código de
error de dos dígitos.
Si la pantalla multifunción indica un código de error,
anote el código y haga revisar el vehículo en un con-
cesionario Yamaha.
ATENCIÓN
Si la pantalla multifunción indica un código de
error, se debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
EE.book Page 24 Monday, October 8, 2007 4:48 PM

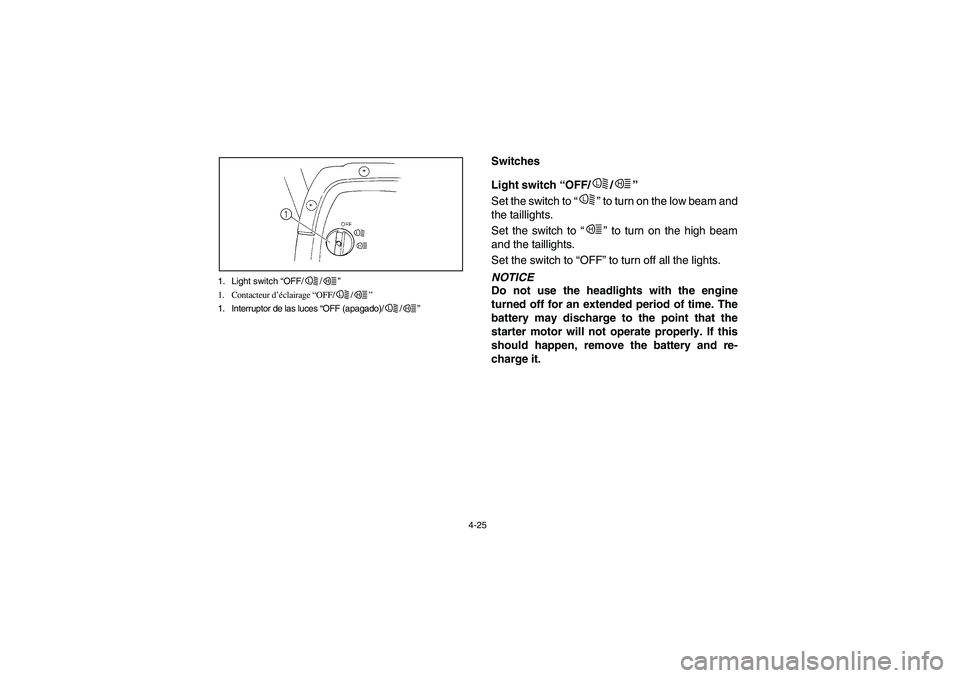

4-25 1. Light switch “OFF/ /”
1. Contacteur d’éclairage “OFF/ /”
1. Interruptor de las luces “OFF (apagado)/ /”
L
H
L
H
L
H
EVU00230
Switches
EVU00240
Light switch “OFF/ /”
Set the switch to “” to turn on the low beam and
the taillights.
Set the switch to “” to turn on the high beam
and the taillights.
Set the switch to “OFF” to turn off all the lights.NOTICE
Do not use the headlights with the engine
turned off for an extended period of time. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it.
L
H
LH
EE.book Page 25 Monday, October 8, 2007 4:48 PM

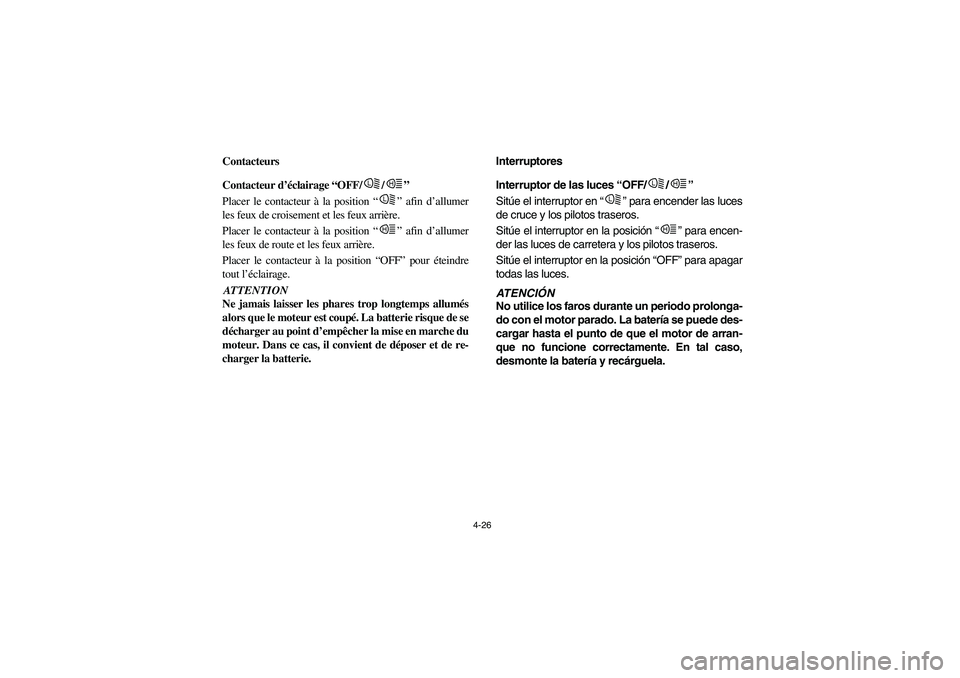

4-26
FVU00230
Contacteurs
FVU00240
Contacteur d’éclairage “OFF/ /”
Placer le contacteur à la position “” afin d’allumer
les feux de croisement et les feux arrière.
Placer le contacteur à la position “” afin d’allumer
les feux de route et les feux arrière.
Placer le contacteur à la position “OFF” pour éteindre
tout l’éclairage.ATTENTION
Ne jamais laisser les phares trop longtemps allumés
alors que le moteur est coupé. La batterie risque de se
décharger au point d’empêcher la mise en marche du
moteur. Dans ce cas, il convient de déposer et de re-
charger la batterie.
L
HLH
SVU00230
Interruptores
SVU00240
Interruptor de las luces “OFF/ /”
Sitúe el interruptor en “” para encender las luces
de cruce y los pilotos traseros.
Sitúe el interruptor en la posición “” para encen-
der las luces de carretera y los pilotos traseros.
Sitúe el interruptor en la posición “OFF” para apagar
todas las luces.ATENCIÓN
No utilice los faros durante un periodo prolonga-
do con el motor parado. La batería se puede des-
cargar hasta el punto de que el motor de arran-
que no funcione correctamente. En tal caso,
desmonte la batería y recárguela.
L
H
L
H
EE.book Page 26 Monday, October 8, 2007 4:48 PM

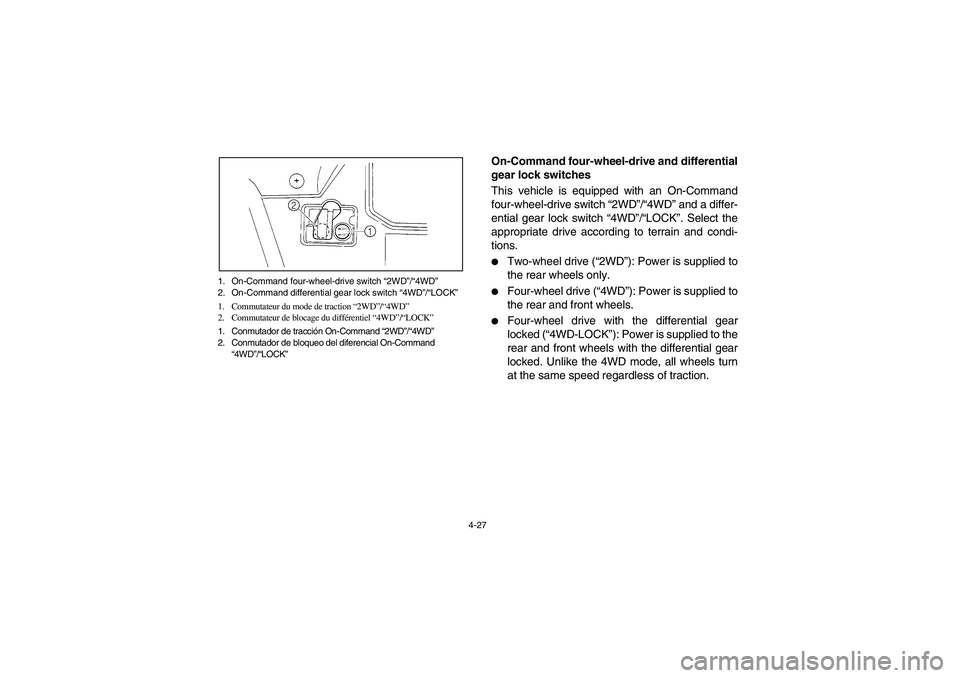

4-27 1. On-Command four-wheel-drive switch “2WD”/“4WD”
2. On-Command differential gear lock switch “4WD”/“LOCK”
1. Commutateur du mode de traction “2WD”/“4WD”
2. Commutateur de blocage du différentiel “4WD”/“LOCK”
1. Conmutador de tracción On-Command “2WD”/“4WD”
2. Conmutador de bloqueo del diferencial On-Command
“4WD”/“LOCK”
EVU01183
On-Command four-wheel-drive and differential
gear lock switches
This vehicle is equipped with an On-Command
four-wheel-drive switch “2WD”/“4WD” and a differ-
ential gear lock switch “4WD”/“LOCK”. Select the
appropriate drive according to terrain and condi-
tions.

Two-wheel drive (“2WD”): Power is supplied to
the rear wheels only.


Four-wheel drive (“4WD”): Power is supplied to
the rear and front wheels.


Four-wheel drive with the differential gear
locked (“4WD-LOCK”): Power is supplied to the
rear and front wheels with the differential gear
locked. Unlike the 4WD mode, all wheels turn
at the same speed regardless of traction.
EE.book Page 27 Monday, October 8, 2007 4:48 PM

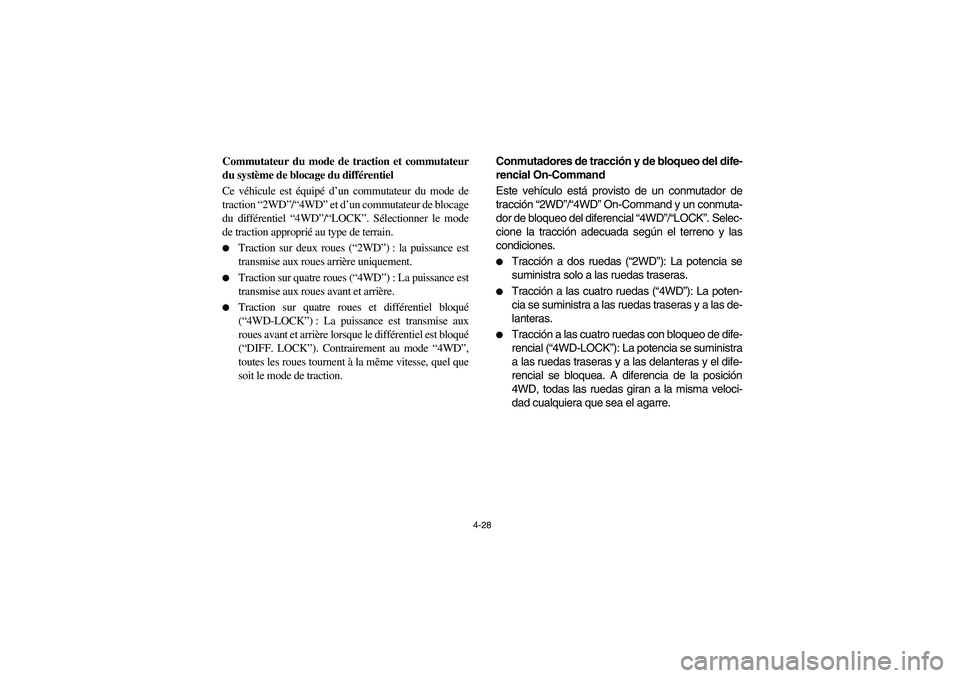

4-28
FVU01183
Commutateur du mode de traction et commutateur
du système de blocage du différentiel
Ce véhicule est équipé d’un commutateur du mode de
traction “2WD”/“4WD” et d’un commutateur de blocage
du différentiel “4WD”/“LOCK”. Sélectionner le mode
de traction approprié au type de terrain.

Traction sur deux roues (“2WD”) : la puissance est
transmise aux roues arrière uniquement.


Traction sur quatre roues (“4WD”) : La puissance est
transmise aux roues avant et arrière.


Traction sur quatre roues et différentiel bloqué
(“4WD-LOCK”) : La puissance est transmise aux
roues avant et arrière lorsque le différentiel est bloqué
(“DIFF. LOCK”). Contrairement au mode “4WD”,
toutes les roues tournent à la même vitesse, quel que
soit le mode de traction.
SVU01183
Conmutadores de tracción y de bloqueo del dife-
rencial On-Command
Este vehículo está provisto de un conmutador de
tracción “2WD”/“4WD” On-Command y un conmuta-
dor de bloqueo del diferencial “4WD”/“LOCK”. Selec-
cione la tracción adecuada según el terreno y las
condiciones.

Tracción a dos ruedas (“2WD”): La potencia se
suministra solo a las ruedas traseras.


Tracción a las cuatro ruedas (“4WD”): La poten-
cia se suministra a las ruedas traseras y a las de-
lanteras.


Tracción a las cuatro ruedas con bloqueo de dife-
rencial (“4WD-LOCK”): La potencia se suministra
a las ruedas traseras y a las delanteras y el dife-
rencial se bloquea. A diferencia de la posición
4WD, todas las ruedas giran a la misma veloci-
dad cualquiera que sea el agarre.
EE.book Page 28 Monday, October 8, 2007 4:48 PM

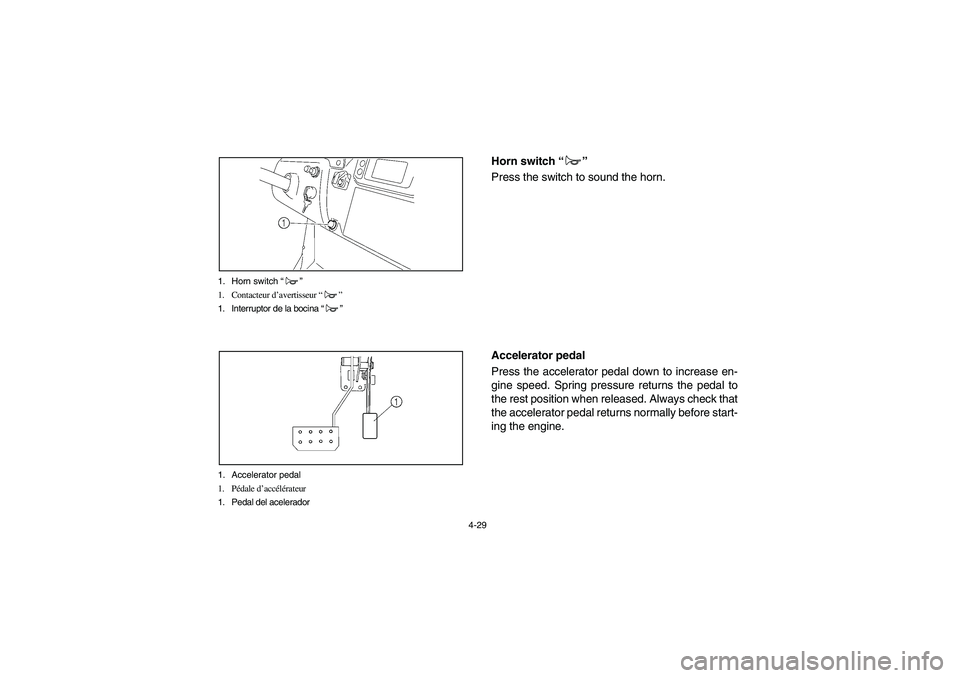

4-29 1. Horn switch “”
1. Contacteur d’avertisseur “”
1. Interruptor de la bocina “”
1. Accelerator pedal
1. Pédale d’accélérateur
1. Pedal del acelerador
EVU01280
Horn switch “”
Press the switch to sound the horn.
EVU00260
Accelerator pedal
Press the accelerator pedal down to increase en-
gine speed. Spring pressure returns the pedal to
the rest position when released. Always check that
the accelerator pedal returns normally before start-
ing the engine.
EE.book Page 29 Monday, October 8, 2007 4:48 PM

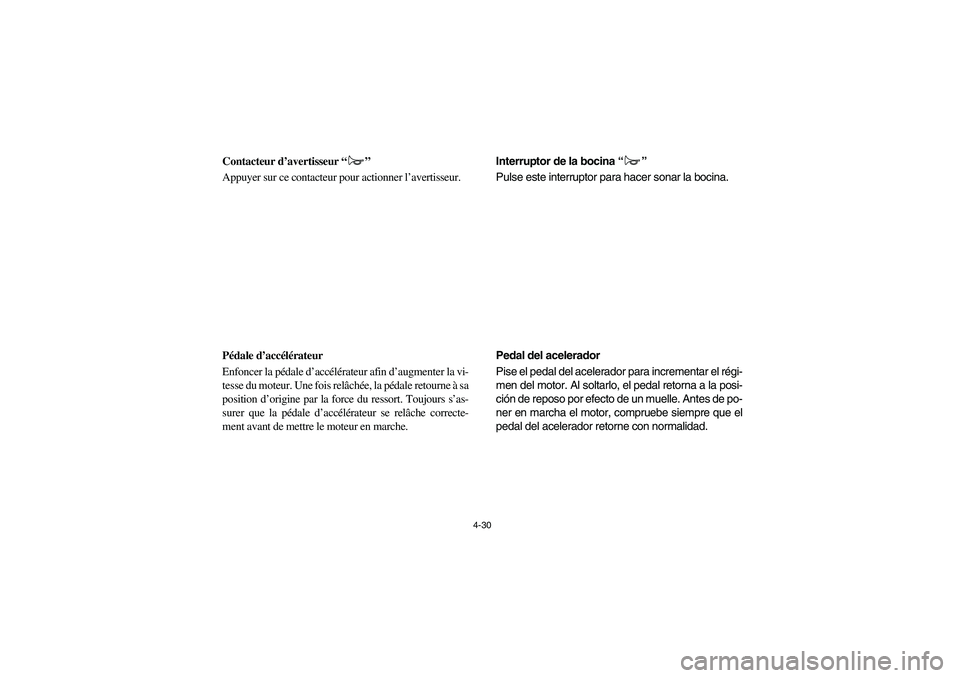

4-30
FVU01280
Contacteur d’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
FVU00260
Pédale d’accélérateur
Enfoncer la pédale d’accélérateur afin d’augmenter la vi-
tesse du moteur. Une fois relâchée, la pédale retourne à sa
position d’origine par la force du ressort. Toujours s’as-
surer que la pédale d’accélérateur se relâche correcte-
ment avant de mettre le moteur en marche.
SVU01280
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la bocina.
SVU00260
Pedal del acelerador
Pise el pedal del acelerador para incrementar el régi-
men del motor. Al soltarlo, el pedal retorna a la posi-
ción de reposo por efecto de un muelle. Antes de po-
ner en marcha el motor, compruebe siempre que el
pedal del acelerador retorne con normalidad.
EE.book Page 30 Monday, October 8, 2007 4:48 PM

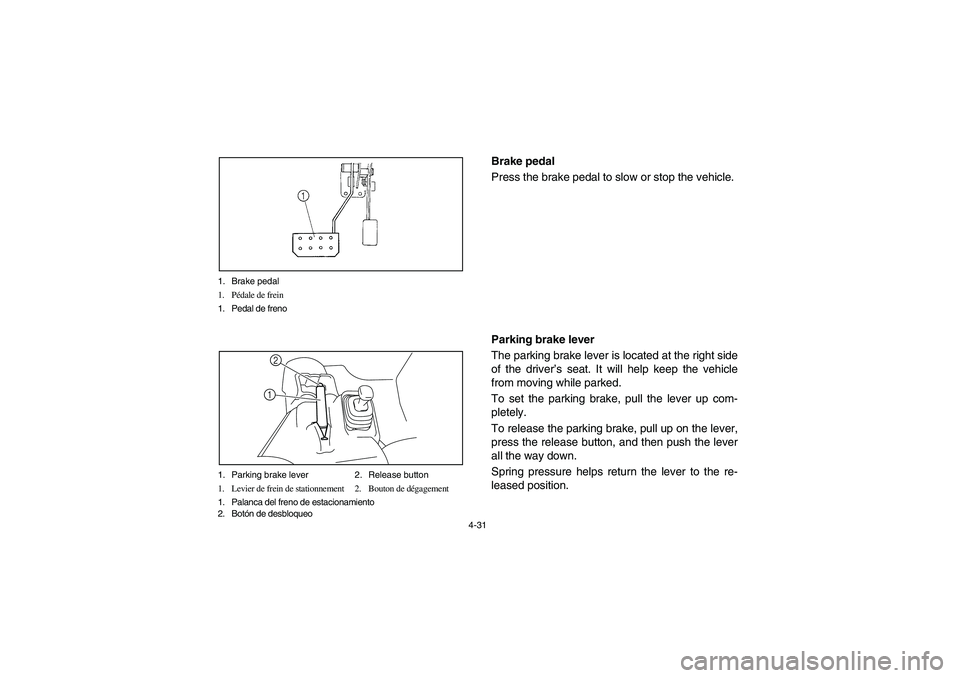

4-31 1. Brake pedal
1. Pédale de frein
1. Pedal de freno
1. Parking brake lever 2. Release button
1. Levier de frein de stationnement 2. Bouton de dégagement
1. Palanca del freno de estacionamiento
2. Botón de desbloqueo
12
EVU00270
Brake pedal
Press the brake pedal to slow or stop the vehicle.
EVU00280
Parking brake lever
The parking brake lever is located at the right side
of the driver’s seat. It will help keep the vehicle
from moving while parked.
To set the parking brake, pull the lever up com-
pletely.
To release the parking brake, pull up on the lever,
press the release button, and then push the lever
all the way down.
Spring pressure helps return the lever to the re-
leased position.
EE.book Page 31 Monday, October 8, 2007 4:48 PM
