Page 81 of 468

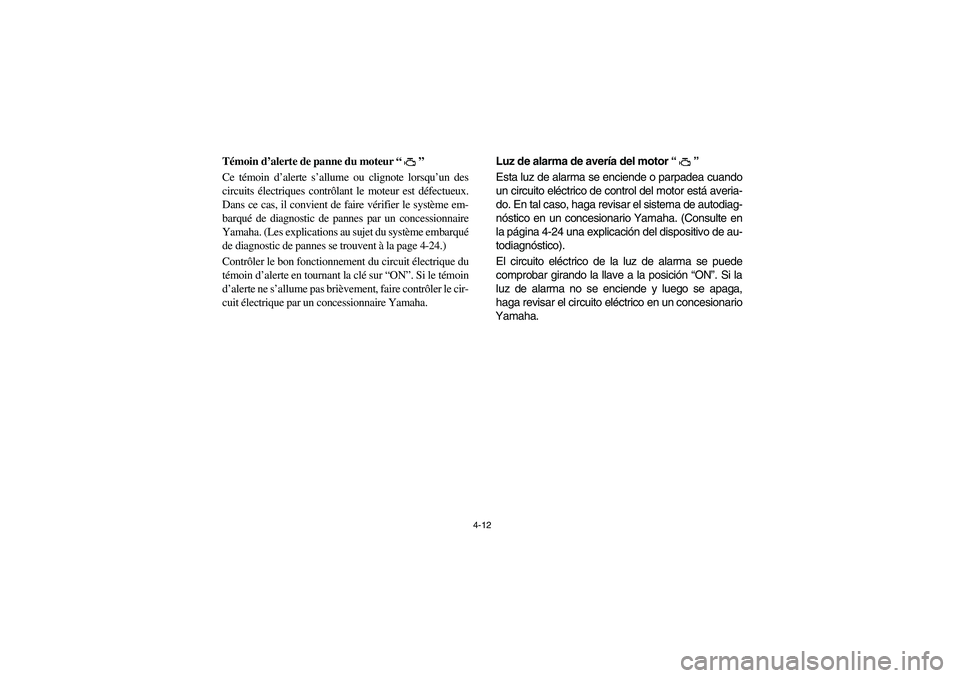

YAMAHA RHINO 700 2008 Manual Online 4-12
5B410003
Témoin d’alerte de panne du moteur “”
Ce témoin d’alerte s’allume ou clignote lorsqu’un des
circuits électriques contrôlant le moteur est défectueux.
Dans ce cas, il con

Page 82 of 468

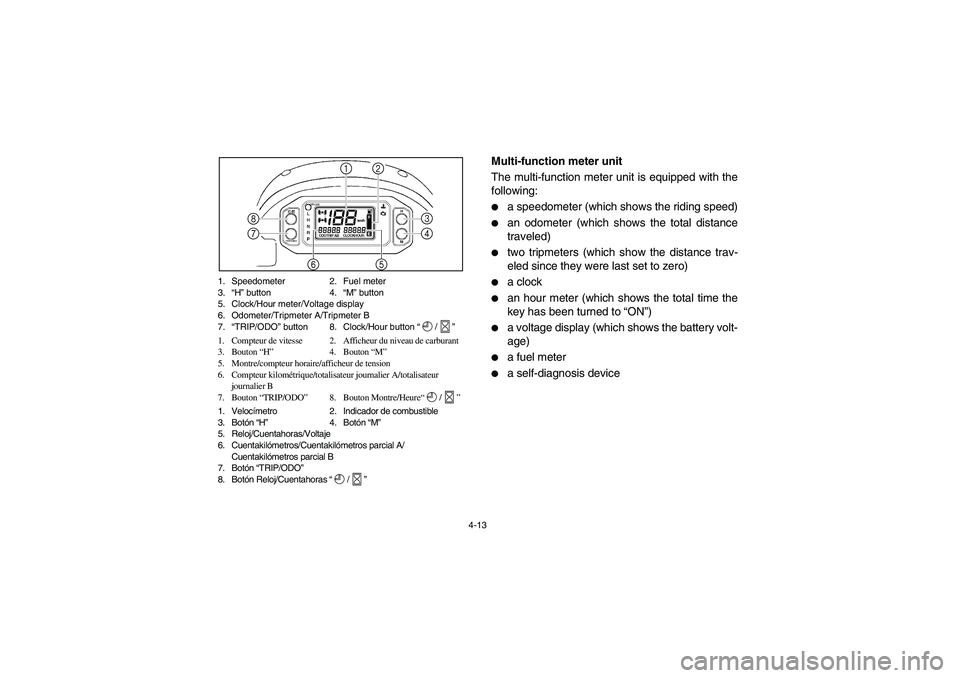

YAMAHA RHINO 700 2008 Manual Online 4-13 1. Speedometer 2. Fuel meter
3.“H” button 4.“M” button
5. Clock/Hour meter/Voltage display
6. Odometer/Tripmeter A/Tripmeter B
7.“TRIP/ODO” button 8. Clock/Hour button “/”
1. Comp

Page 83 of 468

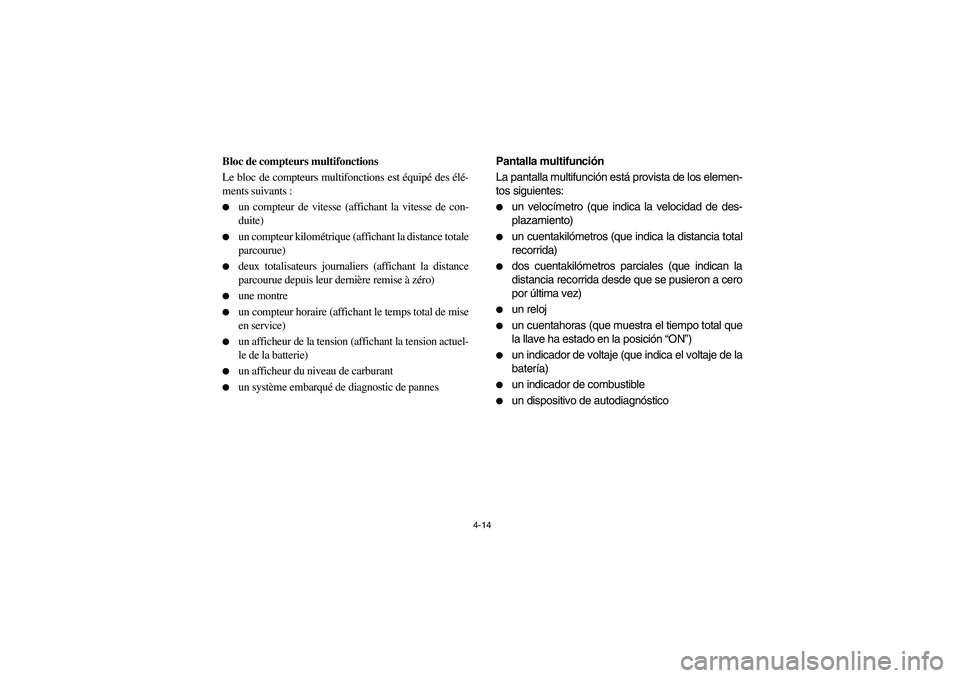

YAMAHA RHINO 700 2008 Manual Online 4-14
5B460001
Bloc de compteurs multifonctions
Le bloc de compteurs multifonctions est équipé des élé-
ments suivants :
un compteur de vitesse (affichant la vitesse de con-
duite)

un compteur k

Page 84 of 468

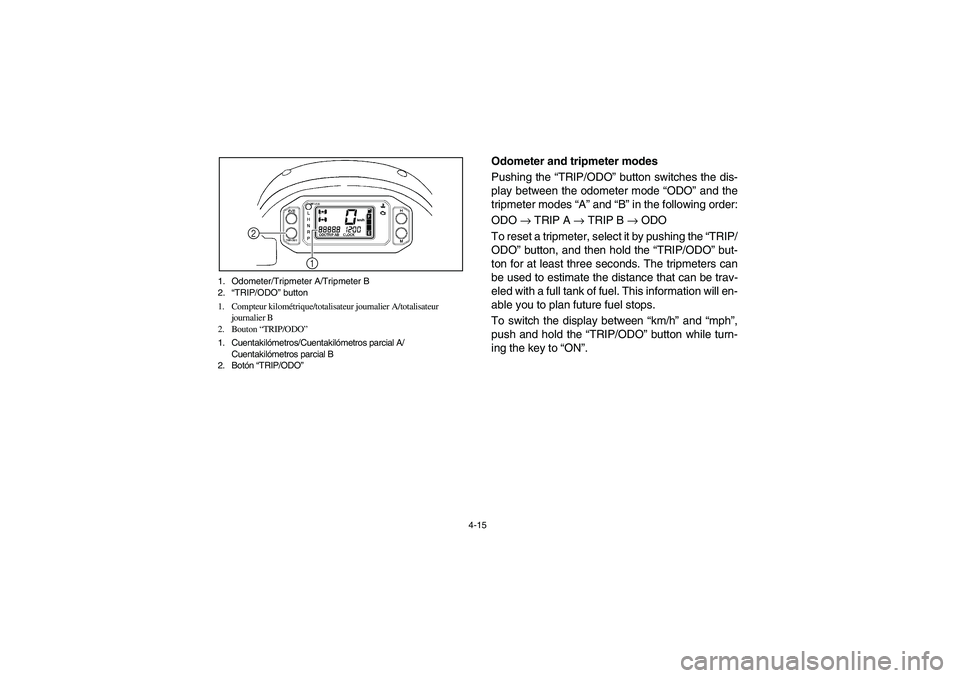

YAMAHA RHINO 700 2008 Manual Online 4-15 1. Odometer/Tripmeter A/Tripmeter B
2.“TRIP/ODO” button
1. Compteur kilométrique/totalisateur journalier A/totalisateur
journalier B
2. Bouton “TRIP/ODO”
1. Cuentakilómetros/Cuentakil

Page 85 of 468

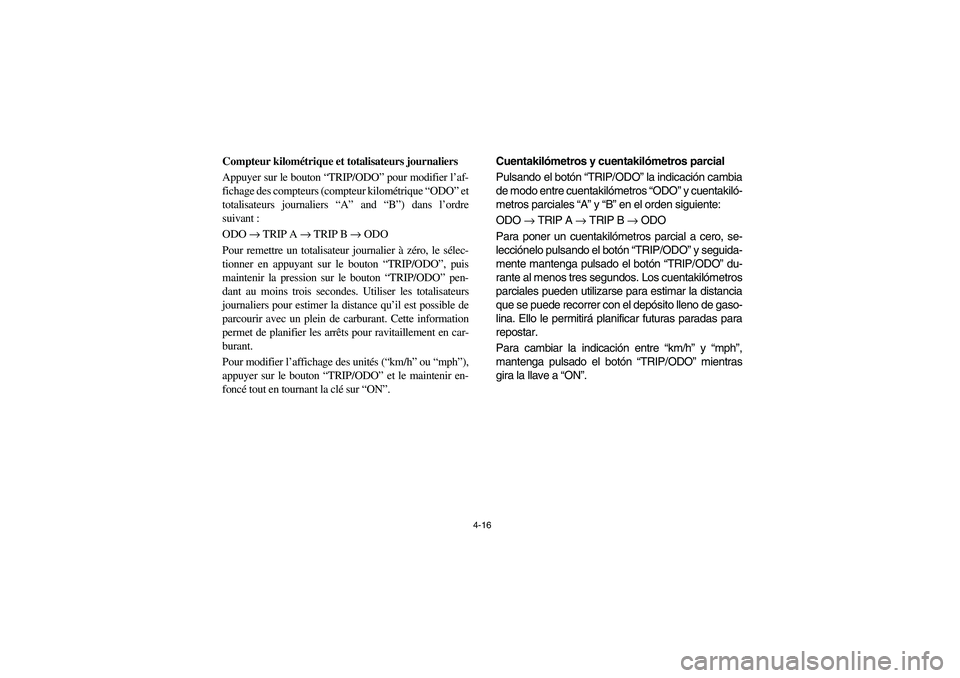

YAMAHA RHINO 700 2008 Manual Online 4-16
Compteur kilométrique et totalisateurs journaliers
Appuyer sur le bouton “TRIP/ODO” pour modifier l’af-
fichage des compteurs (compteur kilométrique “ODO” et
totalisateurs journaliers

Page 86 of 468

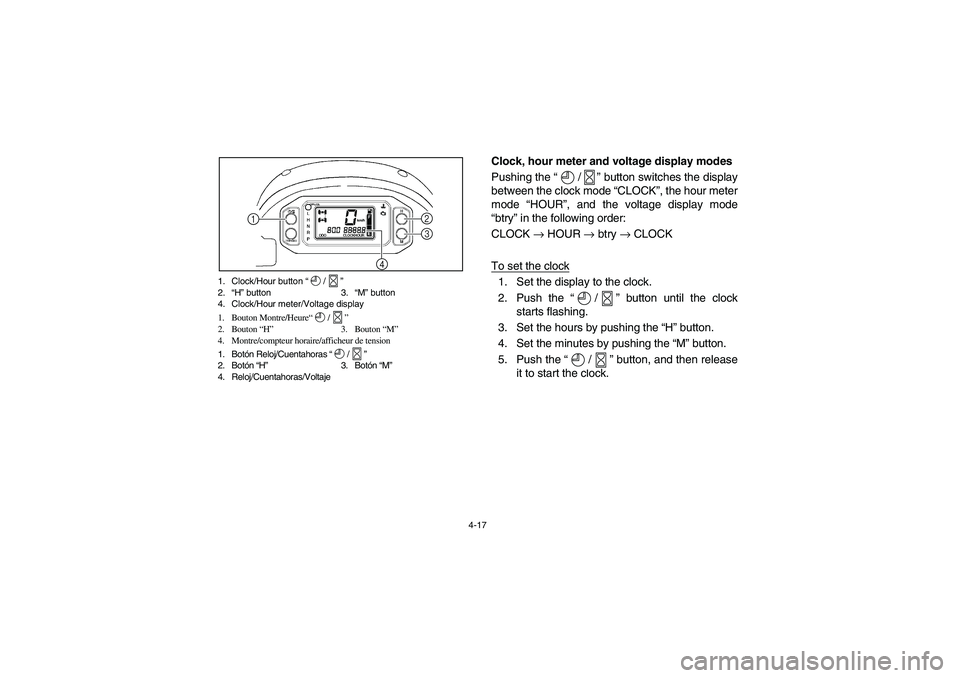

YAMAHA RHINO 700 2008 Manual Online 4-17 1. Clock/Hour button “/”
2.“H” button  3.“M” button
4. Clock/Hour meter/Voltage display
1. Bouton Montre/Heure“/”
2. Bouton “H” 3. Bouton “M”
4. Montre/compteur horaire/af

Page 87 of 468

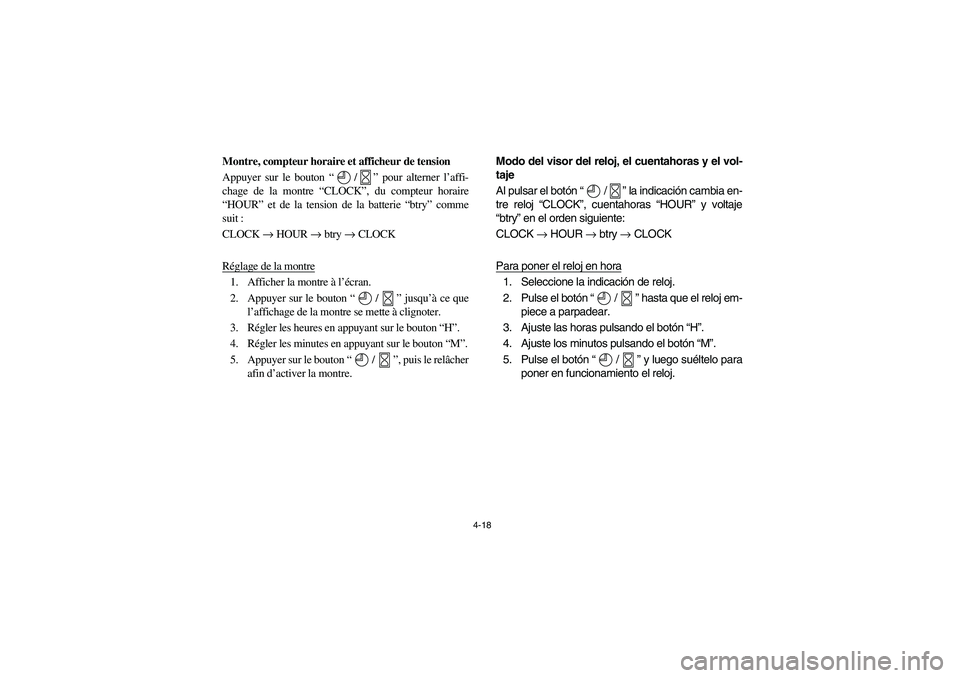

YAMAHA RHINO 700 2008 Manual Online 4-18
Montre, compteur horaire et afficheur de tension
Appuyer sur le bouton “/” pour alterner l’affi-
chage de la montre “CLOCK”, du compteur horaire
“HOUR” et de la tension de la batter

Page 88 of 468

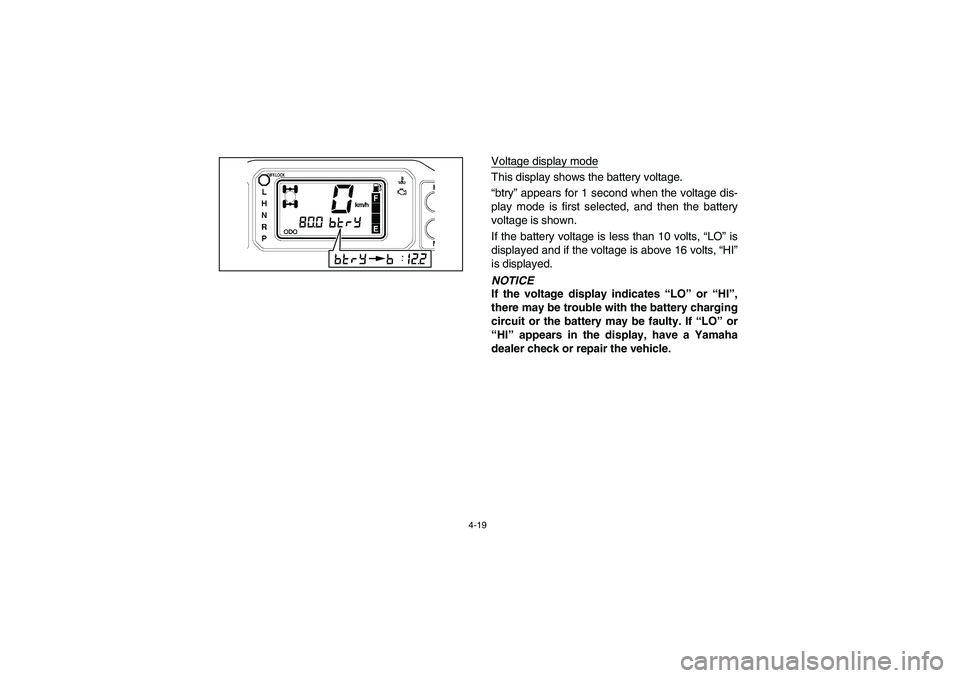

YAMAHA RHINO 700 2008 Manual Online 4-19
km/h
Voltage display modeThis display shows the battery voltage.
“btry” appears for 1 second when the voltage dis-
play mode is first selected, and then the battery
voltage is shown.
If the

Page 89 of 468

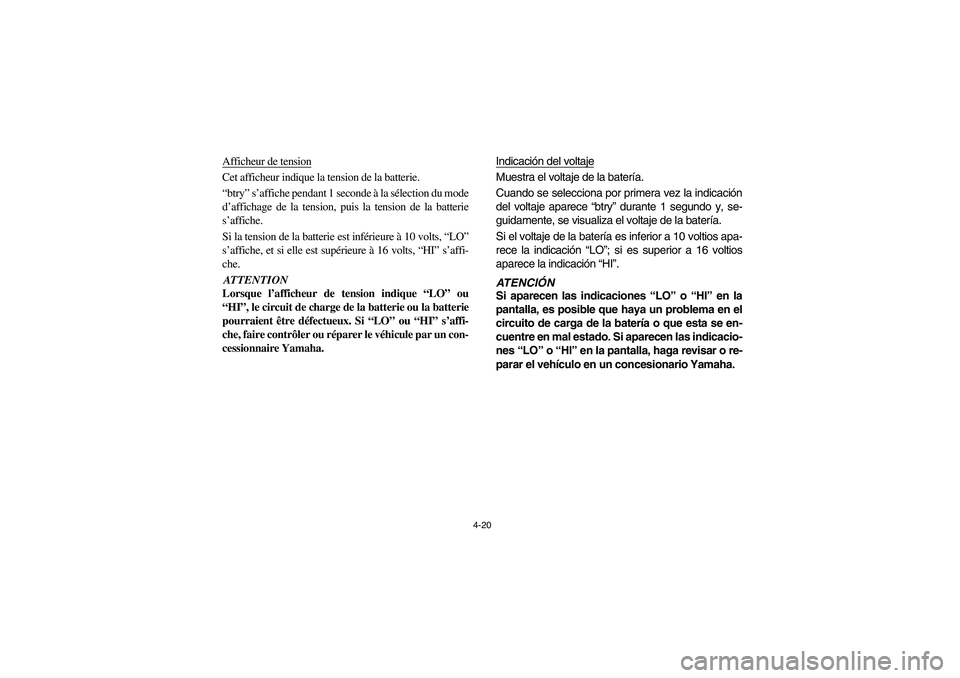

YAMAHA RHINO 700 2008 Manual Online 4-20
Afficheur de tensionCet afficheur indique la tension de la batterie.
“btry” s’affiche pendant 1 seconde à la sélection du mode
d’affichage de la tension, puis la tension de la batterie

Page 90 of 468

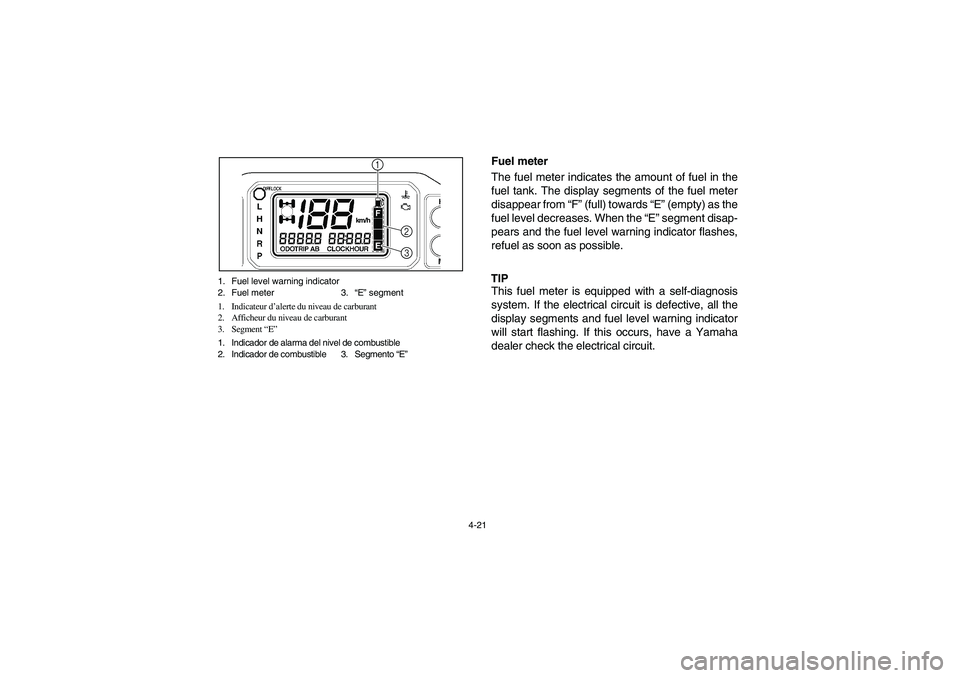

YAMAHA RHINO 700 2008 Manual Online 4-21 1. Fuel level warning indicator
2. Fuel meter 3.“E” segment
1. Indicateur d’alerte du niveau de carburant
2. Afficheur du niveau de carburant
3. Segment “E”
1. Indicador de alarma del n
