YAMAHA SR400 2014 Betriebsanleitungen (in German)

8-1
1
2
3
4
5
6
789
10
11
12
TECHNISCHE DATEN
GAU5091H
Abmessungen:Gesamtlänge: 2085 mm (82.1 in)
Gesamtbreite: 750 mm (29.5 in)
Gesamthöhe: 1095 mm (43.1 in)
Sitzhöhe:
785 mm (30.9 in)
Radstand: 1410 mm (55.5 in)
Bodenfreiheit: 130 mm (5.1 in)
Mindest-Wendekreis:
2400 mm (94.5 in)Gewicht:Gewicht (fahrfertig):174 kg (384 lb)Motor:Bauart:Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung: Einzylinder
Hubraum:
399 cm
3
Bohrung  Hub:
87.0  67.2 mm (3.43  2.65 in)
Verdichtungsverhältnis: 8.50 : 1
Startsystem:
Kickstarter
Schmiersystem: Trockensumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE

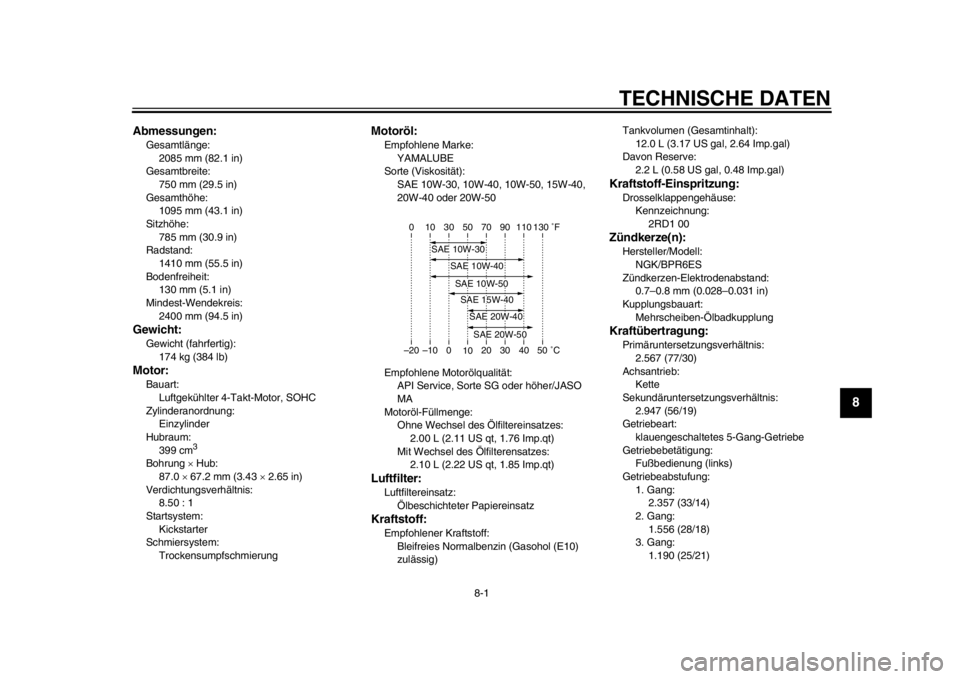

Sorte (Viskosität): SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge: Ohne Wechsel des Ölfiltereinsatzes:
2.00 L (2.11 US qt, 1.76 Imp.qt)
Mit Wechsel des Ölfilterensatzes: 2.10 L (2.22 US qt, 1.85 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalben zin (Gasohol (E10)
zulässig) Tankvolumen (Gesamtinhalt):
12.0 L (3.17 US gal, 2.64 Imp.gal)
Davon Reserve:
2.2 L (0.58 US gal, 0.48 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung:2RD1 00Zündkerze(n):Hersteller/Modell:
NGK/BPR6ES
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Kupplungsbauart: Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:2.567 (77/30)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis:
2.947 (56/19)
Getriebeart: klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung:
1. Gang:2.357 (33/14)
2. Gang:
1.556 (28/18)
3. Gang: 1.190 (25/21)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
2RD-28199-G0.book 1 ページ ２０１３年１２月５日　木曜日　午後３時４４分

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
78
9
10
11
12
4. Gang: 0.917 (22/24)
5. Gang:
0.778 (21/27)
Fahrgestell:Rahmenbauart: Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
27.70 Grad
Nachlauf: 111 mm (4.4 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension: 90/100-18M/C 54S
Hersteller/Typ: METZELER/ME77 FrontHinterreifen:Ausführung:Schlauchreifen
Dimension: 110/90-18M/C 61S
Hersteller/Typ:
METZELER/ME77
Max. Gesamtzuladung: 150 kg (331 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn:175 kPa (1.75 kgf/cm
2, 25 psi) Hinten:
200 kPa (2.00 kgf/cm
2, 29 psi)
Zuladungsbedingung:
90–150 kg (198–331 lb)
Vorn: 200 kPa (2.00 kgf/cm2, 29 psi)
Hinten: 225 kPa (2.25 kgf/cm2, 33 psi)
Vorderrad:Rad-Bauart:Speichenrad
Felgengröße: 18x1.85Hinterrad:Rad-Bauart:Speichenrad
Felgengröße: 18x2.15Vorderradbremse:Bauart:Einzelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:Teleskopgabel Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
150 mm (5.9 in)
Hinterrad-Federung:Bauart:Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 105 mm (4.1 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität: 12 V, 2.5 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt  Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W  1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W  1
Blinklicht vorn: 12 V, 21.0 W  2
Blinklicht hinten: 12 V, 21.0 W  2
2RD-28199-G0.book 2 ページ ２０１３年１２月５日　木曜日　午後３時４４分

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
789
10
11
12
Standlicht vorn: 12 V, 4.0 W  1
Instrumentenbeleuchtung:
12 V, 1.7 W  4
Leerlauf-Kontrollleuchte: 12 V, 1.7 W  1
Fernlicht-Kontrollleuchte: 12 V, 1.7 W  1
Blinker-Kontrollleuchte:
12 V, 1.7 W  1
Reserve-Warnleuchte: 12 V, 3.0 W  1
Motorstörungs-Warnleuchte: 12 V, 1.7 W  1Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung: 10.0 A
Parkleuchten-Sicherung: 7.5 A
Sicherung des Kraftsto ffeinspritz-Systems:
7.5 A
Zusatzsicherung: 7.5 A
2RD-28199-G0.book 3 ページ ２０１３年１２月５日　木曜日　午後３時４４分

9-1
1
2
3
4
5
6
7
89
10
11
12
KUNDENINFORMATION
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette in
die dafür vorgesehenen Felder. Diese Iden-
tifizierungsnummern benötigen Sie für die
Registrierung des Fahrzeugs bei der Zulas-
sungsbehörde sowie für die Bestellung von
Ersatzteilen bei Yamaha-Händlern.
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401

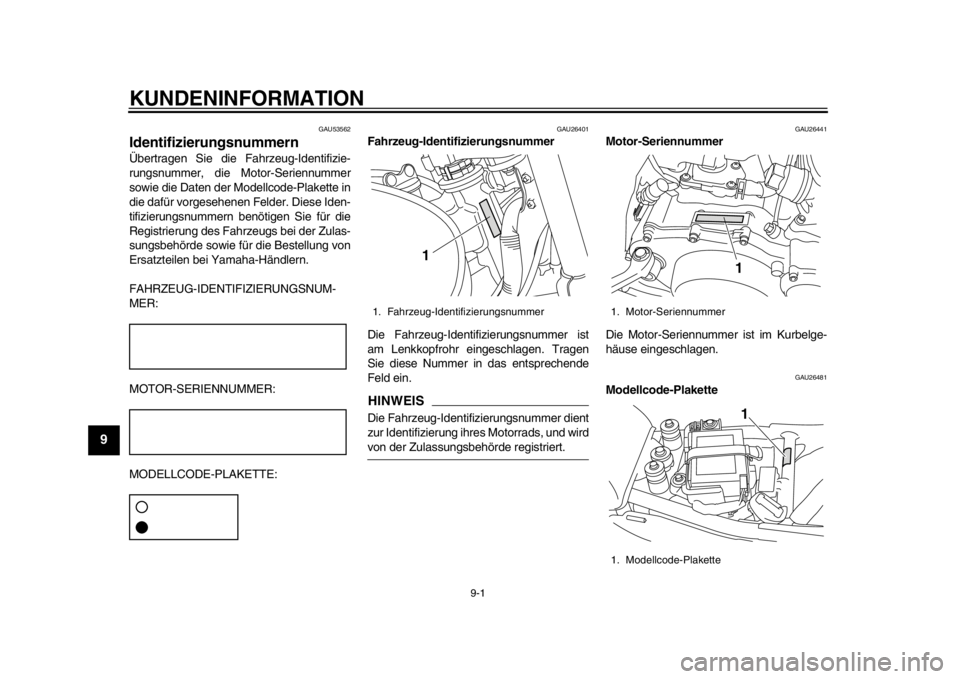

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifiz ierungsnummer ist
am Lenkkopfrohr ei ngeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifiz ierungsnummer dient
zur Identifizierung ihres Motorrads, und wirdvon der Zulassungsbehörde registriert.
GAU26441
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Modellcode-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
11
2RD-28199-G0.book 1 ページ ２０１３年１２月５日　木曜日　午後３時４４分

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8910
11
12
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-11.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
2RD-28199-G0.book 2 ページ ２０１３年１２月５日　木曜日　午後３時４４分

10-1
1
2
3
4
5
6
7
8
910
11
12
INDEXAAbblendschalter .........................................3-4
Abdeckung, abnehmen und montieren ......6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-23
Antriebskette, säubern und schmieren ....6-24BBatterie.....................................................6-28
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-34
Blinkerschalter ...........................................3-4
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-25
Bremsflüssigkeitsstand, prüfen ................6-21
Bremsflüssigkeit, wechseln ......................6-22
Bremslichtschalter....................................6-20DDekompressionshebel .............................3-11
Drehzahlmesser .........................................3-4EEinfahrvorschriften .....................................5-3FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen..............................3-12
Fehlersuchdiagramm ...............................6-40
Fehlersuche .............................................6-39
Fernlicht-Kontrollleuchte ............................3-3
Fußbremshebel ..........................................3-6
Fußbremshebel-Höhe und -Spiel, einstellen ...............................................6-18
Fußbremshebel, prüfen und schmieren ...6-26
Fußschalthebel ..........................................3-6
Fußschalthebel, prüfen ............................6-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren....................................... 6-25HHandbremshebel ....................................... 3-6
Handbrems- und Kupplungshebel, prüfen und schmieren ........................... 6-25
Haupt- und Seitenständer, prüfen und schmieren.............................................. 6-26
Hinterrad .................................................. 6-37
Hupenschalter ........................................... 3-5IIdentifizierungsnummern ........................... 9-1KKatalysator................................................. 3-9
Kickstarter................................................ 3-10
Kontroll- und Warnleuchten ....................... 3-2
Kraftstoff .................................................... 3-7
Kraftstoffhahn .......................................... 3-10
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch .................................... 3-9
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kupplungshebel ......................................... 3-5
Kupplungshebel-Spiel, einstellen ............ 6-17LLage der Teile............................................ 2-1
Leerlaufdrehzahl, prüfen.......................... 6-14
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-4
Lenkung, prüfen....................................... 6-28
Lichthupenschalter .................................... 3-4
Luftfiltereinsatz, ersetzen......................... 6-13MModellcode-Plakette .................................. 9-1 Motor anlassen.......................................... 5-1
Motor anlassen, Probleme ........................ 5-2
Motoröl und Ölfiltereinsatz ...................... 6-10
Motor-Seriennummer ................................ 9-1
Motorstoppschalter.................................... 3-5
Motorstörungs-Warnleuchte ...................... 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-17
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-15
Reserve-Warnleuchte ............................... 3-3
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-33SSchalten .................................................... 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................... 6-21
Scheinwerferlampe, auswechseln........... 6-32
Schwingen-Drehpunkte, schmieren ........ 6-27
Seitenständer .......................................... 3-12
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-11
Spiel der Handbremsheb el, einstellen .... 6-18
Spiel des Gasdrehgriffs, prüfen............... 6-14
Standlichtlampe, auswechseln ................ 6-35TTachometer ............................................... 3-3
Tankverschluss ......................................... 3-7
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-27
2RD-28199-G0.book 1 ページ ２０１３年１２月５日　木曜日　午後３時４４分

INDEX
10-2
1
2
3
4
5
6
7
8
91011
12
VVentilspiel ................................................ 6-14
Vorderrad................................................. 6-36
Vorsicht bei Mattfarben.............................. 7-1WWarnblinkschalter ...................................... 3-5
Wartung, Abgas-Kontrollsystem ................ 6-3
Wartung und Schmierung, regelmäßig ...... 6-4ZZündkerze, prüfen ..................................... 6-9
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u. Anlasssperrschalter-System.................. 3-13
