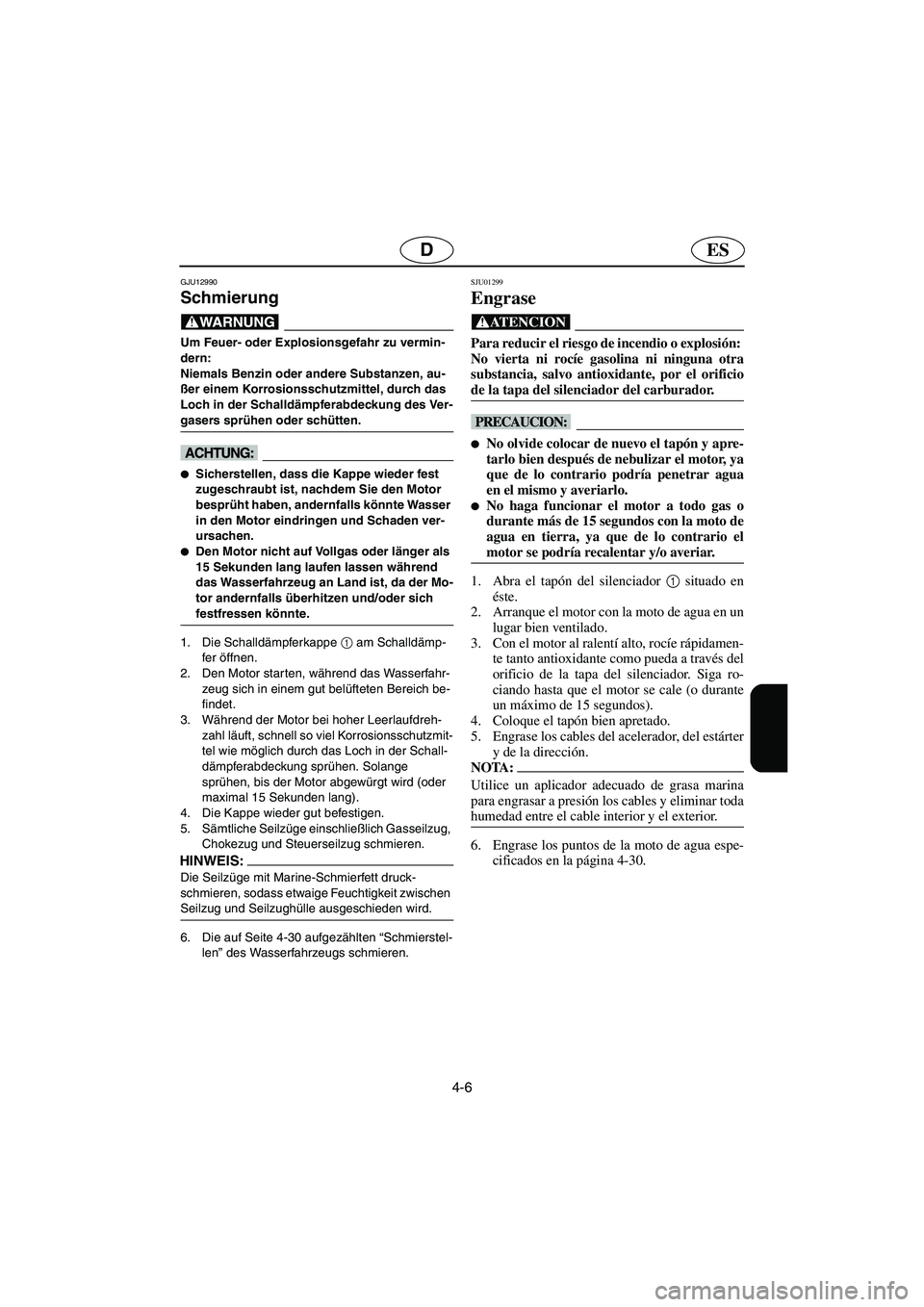

4-6
ESD
GJU12990
Schmierung
@ Um Feuer- oder Explosionsgefahr zu vermin-
dern:
Niemals Benzin oder andere Substanzen, au-
ßer einem Korrosionsschutzmittel, durch das
Loch in der Schalldämpferabdeckung des Ver-
gasers sprühen oder schütten.
@
@ Sicherstellen, dass die Kappe wieder fest
zugeschraubt ist, nachdem Sie den Motor
besprüht haben, andernfalls könnte Wasser
in den Motor eindringen und Schaden ver-
ursachen.
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen während
das Wasserfahrzeug an Land ist, da der Mo-
tor andernfalls überhitzen und/oder sich
festfressen könnte.
@
1. Die Schalldämpferkappe 1
am Schalldämp-
fer öffnen.
2. Den Motor starten, während das Wasserfahr-
zeug sich in einem gut belüfteten Bereich be-
findet.
3. Während der Motor bei hoher Leerlaufdreh-
zahl läuft, schnell so viel Korrosionsschutzmit-
tel wie möglich durch das Loch in der Schall-
dämpferabdeckung sprühen. Solange
sprühen, bis der Motor abgewürgt wird (oder
maximal 15 Sekunden lang).
4. Die Kappe wieder gut befestigen.
5. Sämtliche Seilzüge einschließlich Gasseilzug,
Chokezug und Steuerseilzug schmieren.
HINWEIS:@ Die Seilzüge mit Marine-Schmierfett druck-
schmieren, sodass etwaige Feuchtigkeit zwischen
Seilzug und Seilzughülle ausgeschieden wird.
@
6. Die auf Seite 4-30 aufgezählten “Schmierstel-
len” des Wasserfahrzeugs schmieren.
SJU01299
Engrase
@ Para reducir el riesgo de incendio o explosión:
No vierta ni rocíe gasolina ni ninguna otra
substancia, salvo antioxidante, por el orificio
de la tapa del silenciador del carburador.
@
@ No olvide colocar de nuevo el tapón y apre-
tarlo bien después de nebulizar el motor, ya
que de lo contrario podría penetrar agua
en el mismo y averiarlo.
No haga funcionar el motor a todo gas o
durante más de 15 segundos con la moto de
agua en tierra, ya que de lo contrario el
motor se podría recalentar y/o averiar.
@
1. Abra el tapón del silenciador 1
situado en
éste.
2. Arranque el motor con la moto de agua en un
lugar bien ventilado.
3. Con el motor al ralentí alto, rocíe rápidamen-
te tanto antioxidante como pueda a través del
orificio de la tapa del silenciador. Siga ro-
ciando hasta que el motor se cale (o durante
un máximo de 15 segundos).
4. Coloque el tapón bien apretado.
5. Engrase los cables del acelerador, del estárter
y de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
6. Engrase los puntos de la moto de agua espe-
cificados en la página 4-30.
UF1N84A0.book Page 6 Tuesday, May 17, 2005 2:01 PM
Page 152 of 222

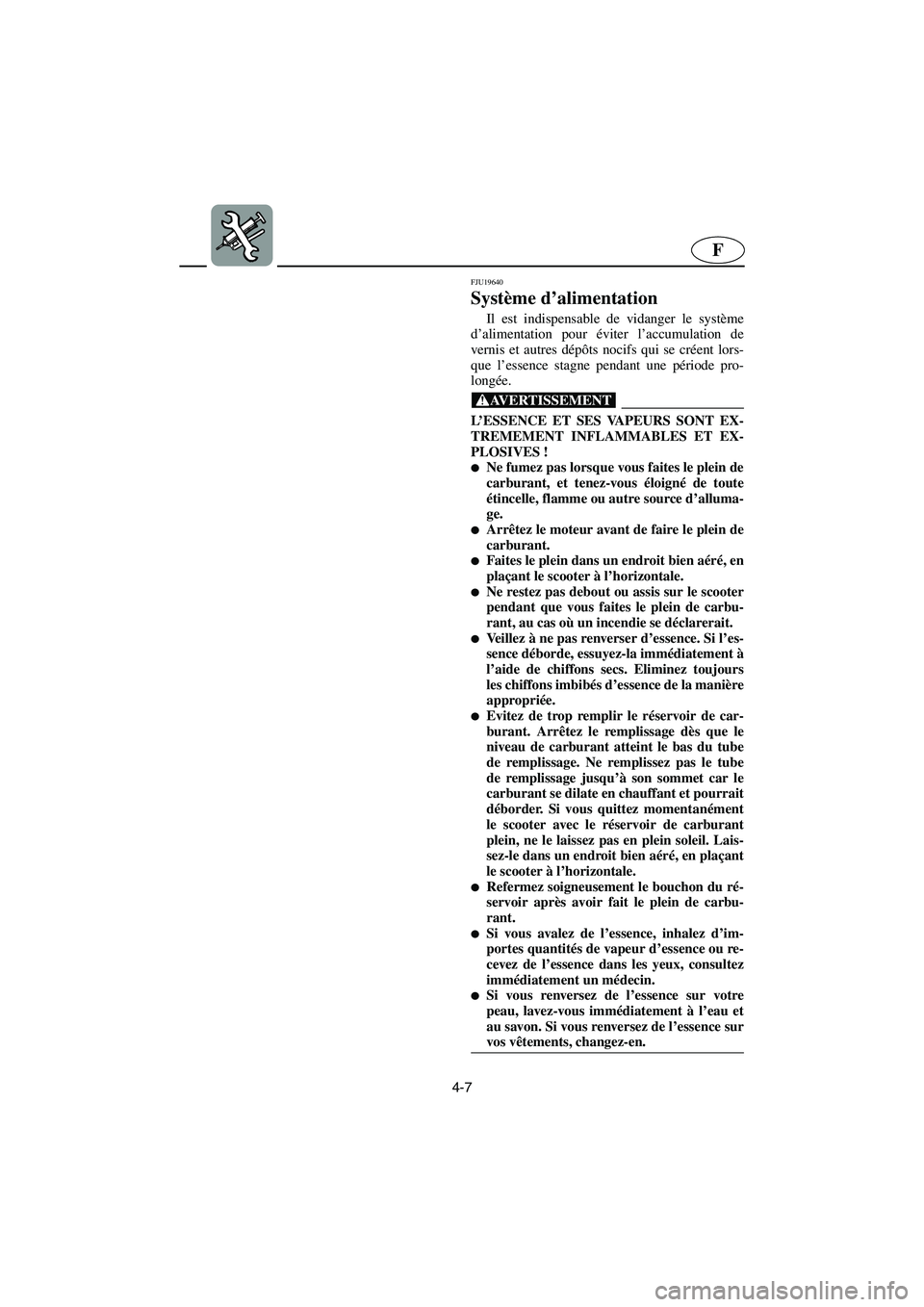

4-7
F
FJU19640
Système d’alimentation
Il est indispensable de vidanger le système
d’alimentation pour éviter l’accumulation de
vernis et autres dépôts nocifs qui se créent lors-
que l’essence stagne pendant une période pro-
longée.
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES !
Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’alluma-
ge.
Arrêtez le moteur avant de faire le plein de
carburant.
Faites le plein dans un endroit bien aéré, en
plaçant le scooter à l’horizontale.
Ne restez pas debout ou assis sur le scooter
pendant que vous faites le plein de carbu-
rant, au cas où un incendie se déclarerait.
Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.
Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau de carburant atteint le bas du tube
de remplissage. Ne remplissez pas le tube
de remplissage jusqu’à son sommet car le
carburant se dilate en chauffant et pourrait
déborder. Si vous quittez momentanément
le scooter avec le réservoir de carburant
plein, ne le laissez pas en plein soleil. Lais-
sez-le dans un endroit bien aéré, en plaçant
le scooter à l’horizontale.
Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.
Si vous avalez de l’essence, inhalez d’im-
portes quantités de vapeur d’essence ou re-
cevez de l’essence dans les yeux, consultez
immédiatement un médecin.
Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
UF1N84A0.book Page 7 Tuesday, May 17, 2005 2:01 PM
Page 153 of 222
4-8
ESD
GJU19640
Kraftstoffsystem
Das Entleeren des Kraftstoffsystems verhin-
dert die Bildung von Firnis oder anderen schädli-
chen Ablagerungen, die entstehen, wenn das
Benzin über einen längeren Zeitraum nicht fließt.
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!
Beim Auftanken nicht rauchen und Abstand
halten zu Funken, offenem Feuer oder an-
deren Zündquellen.
Den Motor vor dem Auftanken abschalten.
Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagerechter Stellung
auftanken.
Während des Betankens nicht auf dem
Wasserfahrzeug stehen oder sitzen, für den
Fall, dass es Feuer fängt.
Aufpassen, dass Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.
Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoffstand
das untere Ende des Einfüllstutzens er-
reicht hat. Nicht den Einfüllstutzen auffül-
len, da Kraftstoff sich ausdehnt, wenn er
warm wird und dann überlaufen kann. Wird
das Wasserfahrzeug vorübergehend mit ei-
nem vollen Tank stehen gelassen, darf es
nicht direkter Sonnenbestrahlung ausge-
setzt sein. Das Wasserfahrzeug in einem
gut belüfteten Bereich und in waagerechter
Stellung stehen lassen.
Nach dem Tanken den Tankdeckel gut ver-
schließen.
Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
einen Arzt rufen.
Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin da-
ran gekommen ist.
@
SJU19640
Sistema de combustible
El drenaje del sistema de combustible evita la
acumulación de barnices y otros residuos dañi-
nos que se generan cuando la gasolina permane-
ce estancada durante un periodo prolongado de
tiempo.
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !
No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.
Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.
En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.
Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.
Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse. Si va a
dejar temporalmente la moto de agua con
el depósito de combustible lleno, no la deje
al sol. Deje la moto en una zona bien venti-
lada con la moto de agua en posición hori-
zontal.
Apriete firmemente el tapón de llenado
después de repostar.
Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
UF1N84A0.book Page 8 Tuesday, May 17, 2005 2:01 PM
Page 154 of 222

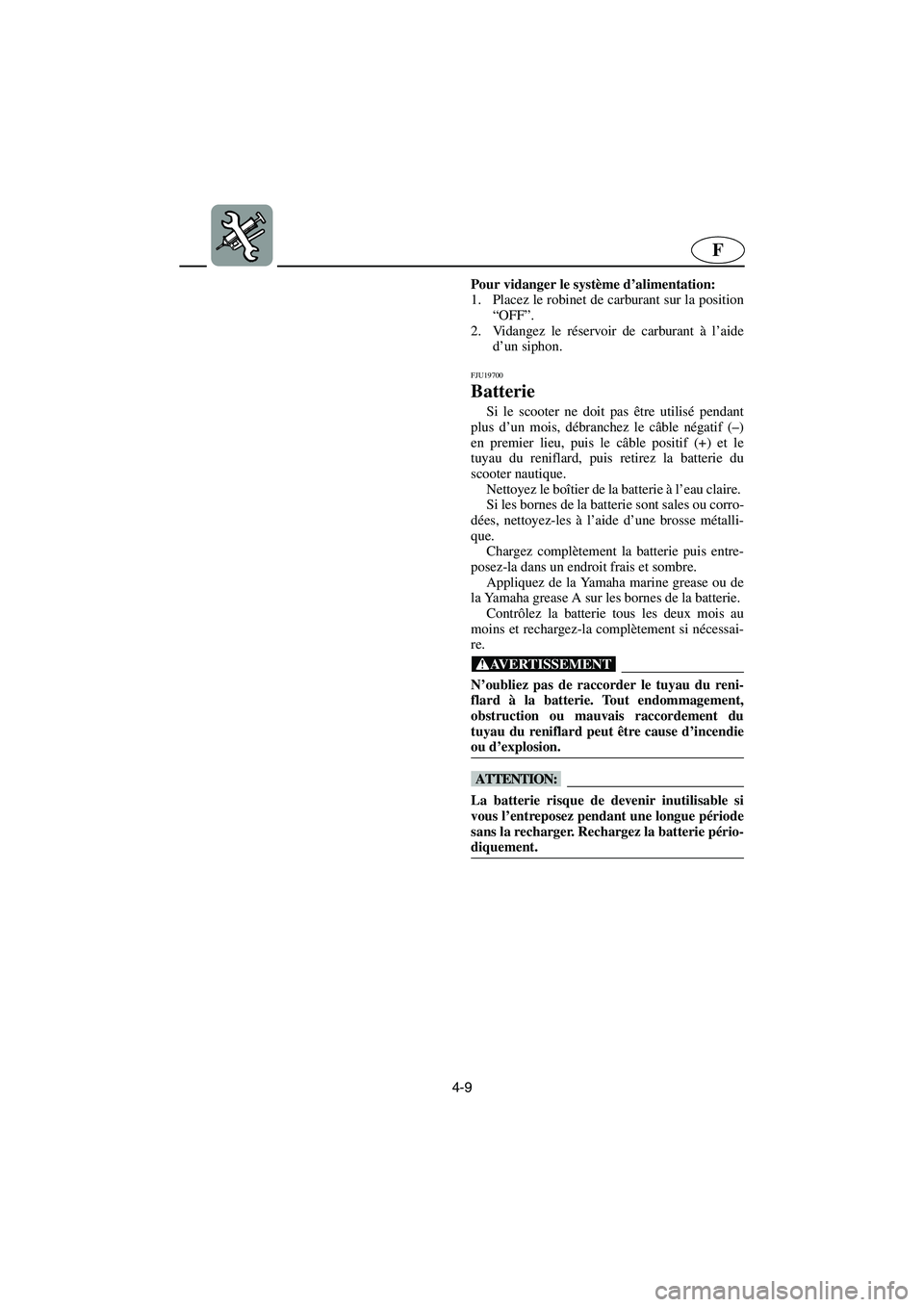

4-9
F
Pour vidanger le système d’alimentation:
1. Placez le robinet de carburant sur la position
“OFF”.
2. Vidangez le réservoir de carburant à l’aide
d’un siphon.
FJU19700
Batterie
Si le scooter ne doit pas être utilisé pendant
plus d’un mois, débranchez le câble négatif (–)
en premier lieu, puis le câble positif (+) et le
tuyau du reniflard, puis retirez la batterie du
scooter nautique.
Nettoyez le boîtier de la batterie à l’eau claire.
Si les bornes de la batterie sont sales ou corro-
dées, nettoyez-les à l’aide d’une brosse métalli-
que.
Chargez complètement la batterie puis entre-
posez-la dans un endroit frais et sombre.
Appliquez de la Yamaha marine grease ou de
la Yamaha grease A sur les bornes de la batterie.
Contrôlez la batterie tous les deux mois au
moins et rechargez-la complètement si nécessai-
re.
@ N’oubliez pas de raccorder le tuyau du reni-
flard à la batterie. Tout endommagement,
obstruction ou mauvais raccordement du
tuyau du reniflard peut être cause d’incendie
ou d’explosion.
@
@ La batterie risque de devenir inutilisable si
vous l’entreposez pendant une longue période
sans la recharger. Rechargez la batterie pério-
diquement.
@
UF1N84A0.book Page 9 Tuesday, May 17, 2005 2:01 PM
Page 155 of 222

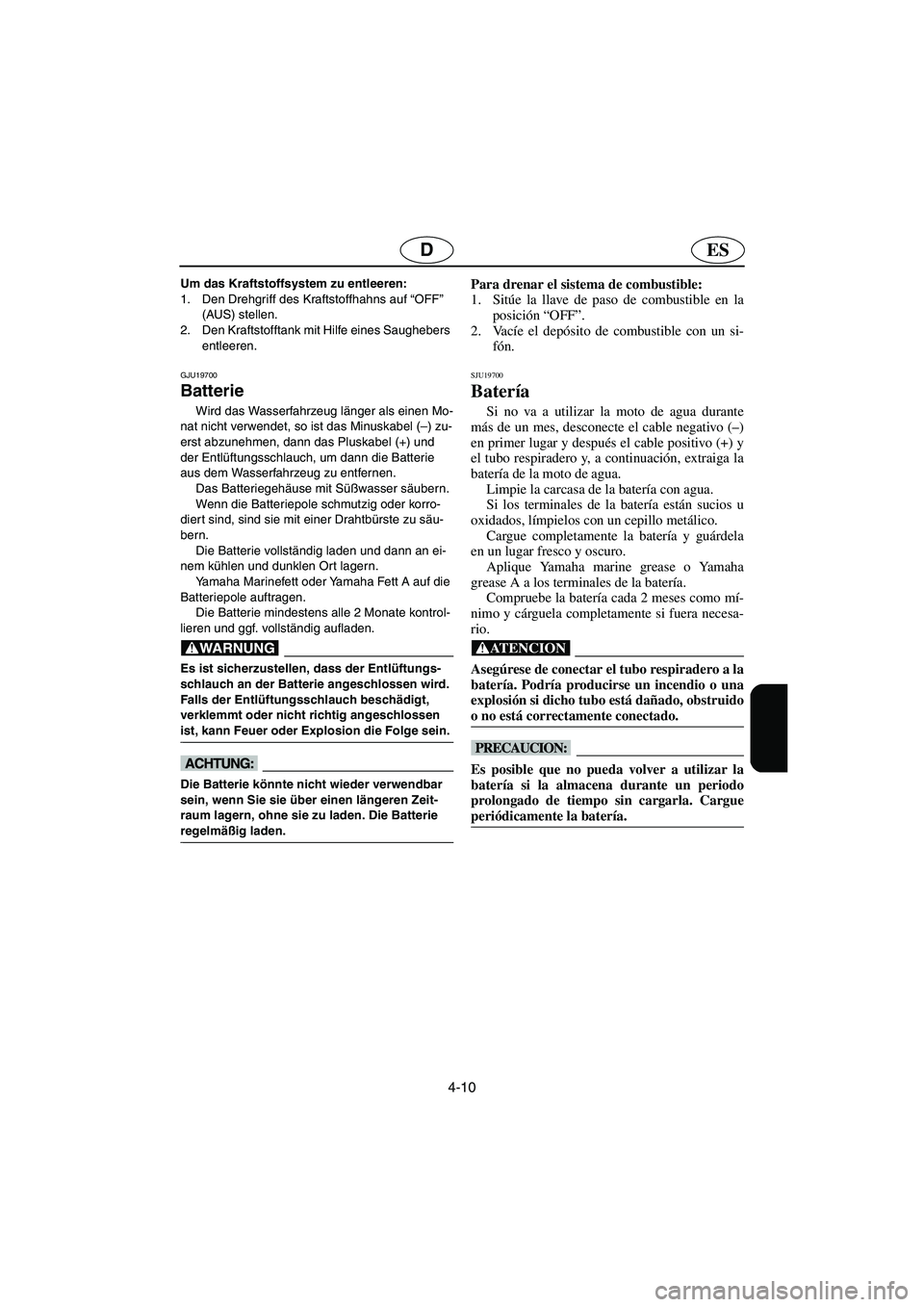

4-10
ESD
Um das Kraftstoffsystem zu entleeren:
1. Den Drehgriff des Kraftstoffhahns auf “OFF”
(AUS) stellen.
2. Den Kraftstofftank mit Hilfe eines Saughebers
entleeren.
GJU19700
Batterie
Wird das Wasserfahrzeug länger als einen Mo-
nat nicht verwendet, so ist das Minuskabel (–) zu-
erst abzunehmen, dann das Pluskabel (+) und
der Entlüftungsschlauch, um dann die Batterie
aus dem Wasserfahrzeug zu entfernen.
Das Batteriegehäuse mit Süßwasser säubern.
Wenn die Batteriepole schmutzig oder korro-
diert sind, sind sie mit einer Drahtbürste zu säu-
bern.
Die Batterie vollständig laden und dann an ei-
nem kühlen und dunklen Ort lagern.
Yamaha Marinefett oder Yamaha Fett A auf die
Batteriepole auftragen.
Die Batterie mindestens alle 2 Monate kontrol-
lieren und ggf. vollständig aufladen.
@ Es ist sicherzustellen, dass der Entlüftungs-
schlauch an der Batterie angeschlossen wird.
Falls der Entlüftungsschlauch beschädigt,
verklemmt oder nicht richtig angeschlossen
ist, kann Feuer oder Explosion die Folge sein.
@
@ Die Batterie könnte nicht wieder verwendbar
sein, wenn Sie sie über einen längeren Zeit-
raum lagern, ohne sie zu laden. Die Batterie
regelmäßig laden.
@
Para drenar el sistema de combustible:
1. Sitúe la llave de paso de combustible en la
posición “OFF”.
2. Vacíe el depósito de combustible con un si-
fón.
SJU19700
Batería
Si no va a utilizar la moto de agua durante
más de un mes, desconecte el cable negativo (–)
en primer lugar y después el cable positivo (+) y
el tubo respiradero y, a continuación, extraiga la
batería de la moto de agua.
Limpie la carcasa de la batería con agua.
Si los terminales de la batería están sucios u
oxidados, límpielos con un cepillo metálico.
Cargue completamente la batería y guárdela
en un lugar fresco y oscuro.
Aplique Yamaha marine grease o Yamaha
grease A a los terminales de la batería.
Compruebe la batería cada 2 meses como mí-
nimo y cárguela completamente si fuera necesa-
rio.
@ Asegúrese de conectar el tubo respiradero a la
batería. Podría producirse un incendio o una
explosión si dicho tubo está dañado, obstruido
o no está correctamente conectado.
@
@ Es posible que no pueda volver a utilizar la
batería si la almacena durante un periodo
prolongado de tiempo sin cargarla. Cargue
periódicamente la batería.
@
UF1N84A0.book Page 10 Tuesday, May 17, 2005 2:01 PM
Page 156 of 222
4-11
F

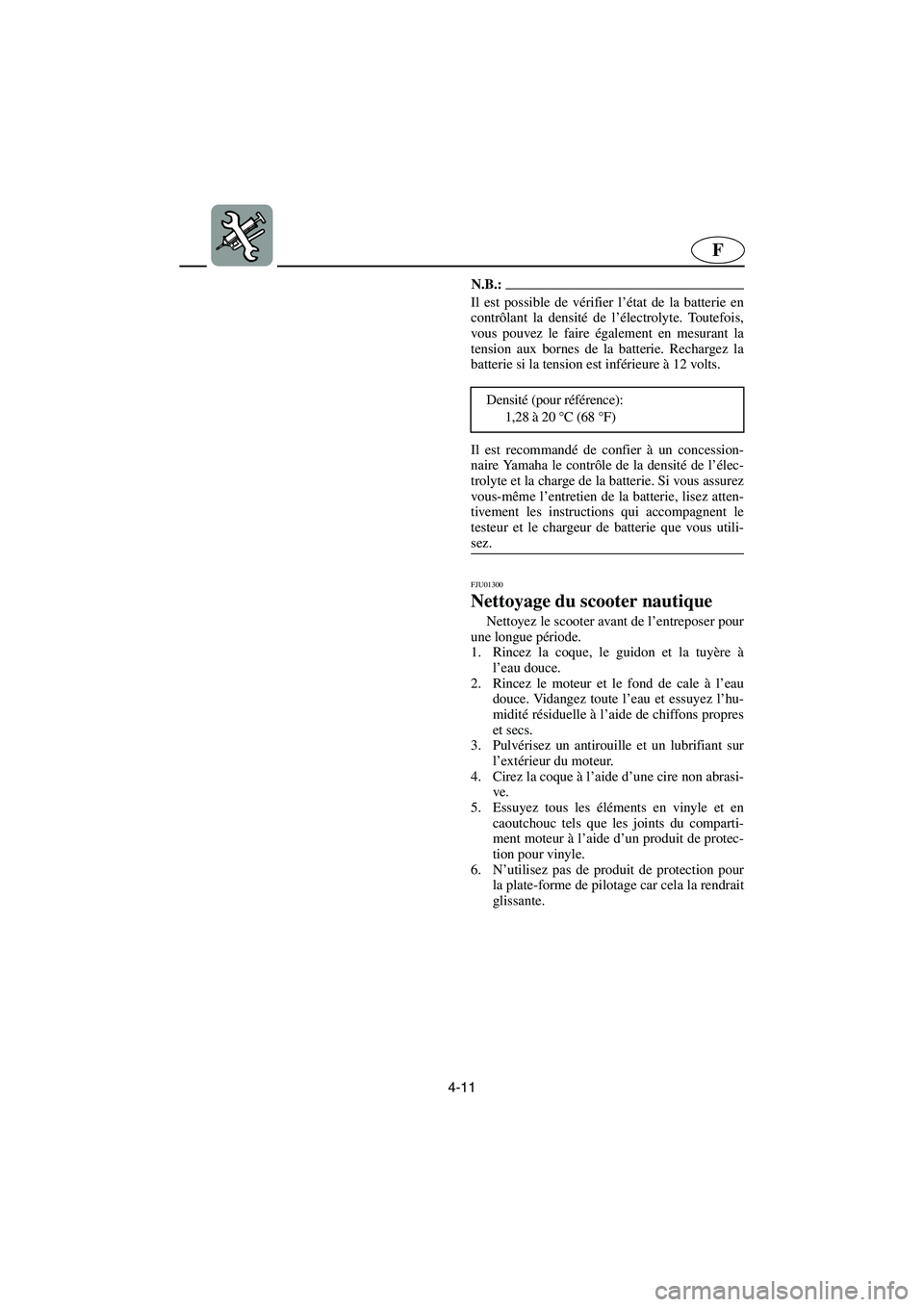

N.B.:@ Il est possible de vérifier l’état de la batterie en
contrôlant la densité de l’électrolyte. Toutefois,
vous pouvez le faire également en mesurant la
tension aux bornes de la batterie. Rechargez la
batterie si la tension est inférieure à 12 volts.
Il est recommandé de confier à un concession-
naire Yamaha le contrôle de la densité de l’élec-
trolyte et la charge de la batterie. Si vous assurez
vous-même l’entretien de la batterie, lisez atten-
tivement les instructions qui accompagnent le
testeur et le chargeur de batterie que vous utili-
sez.
@
FJU01300
Nettoyage du scooter nautique
Nettoyez le scooter avant de l’entreposer pour
une longue période.
1. Rincez la coque, le guidon et la tuyère à
l’eau douce.
2. Rincez le moteur et le fond de cale à l’eau
douce. Vidangez toute l’eau et essuyez l’hu-
midité résiduelle à l’aide de chiffons propres
et secs.
3. Pulvérisez un antirouille et un lubrifiant sur
l’extérieur du moteur.
4. Cirez la coque à l’aide d’une cire non abrasi-
ve.
5. Essuyez tous les éléments en vinyle et en
caoutchouc tels que les joints du comparti-
ment moteur à l’aide d’un produit de protec-
tion pour vinyle.
6. N’utilisez pas de produit de protection pour
la plate-forme de pilotage car cela la rendrait
glissante. Densité (pour référence):
1,28 à 20 °C (68 °F)
UF1N84A0.book Page 11 Tuesday, May 17, 2005 2:01 PM
Page 157 of 222
4-12
ESD

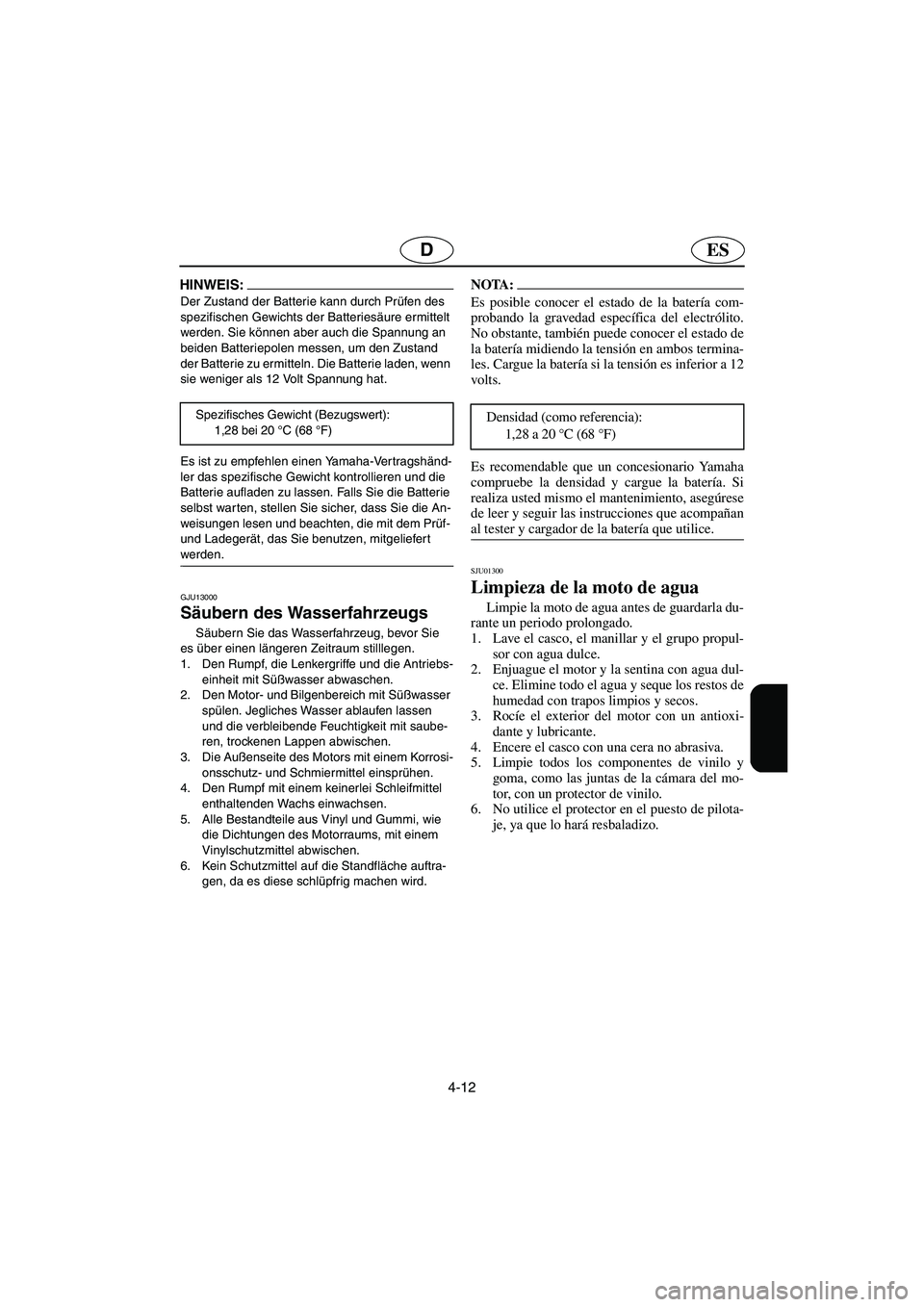

HINWEIS:@ Der Zustand der Batterie kann durch Prüfen des
spezifischen Gewichts der Batteriesäure ermittelt
werden. Sie können aber auch die Spannung an
beiden Batteriepolen messen, um den Zustand
der Batterie zu ermitteln. Die Batterie laden, wenn
sie weniger als 12 Volt Spannung hat.
Es ist zu empfehlen einen Yamaha-Vertragshänd-
ler das spezifische Gewicht kontrollieren und die
Batterie aufladen zu lassen. Falls Sie die Batterie
selbst warten, stellen Sie sicher, dass Sie die An-
weisungen lesen und beachten, die mit dem Prüf-
und Ladegerät, das Sie benutzen, mitgeliefert
werden.
@
GJU13000
Säubern des Wasserfahrzeugs
Säubern Sie das Wasserfahrzeug, bevor Sie
es über einen längeren Zeitraum stilllegen.
1. Den Rumpf, die Lenkergriffe und die Antriebs-
einheit mit Süßwasser abwaschen.
2. Den Motor- und Bilgenbereich mit Süßwasser
spülen. Jegliches Wasser ablaufen lassen
und die verbleibende Feuchtigkeit mit saube-
ren, trockenen Lappen abwischen.
3. Die Außenseite des Motors mit einem Korrosi-
onsschutz- und Schmiermittel einsprühen.
4. Den Rumpf mit einem keinerlei Schleifmittel
enthaltenden Wachs einwachsen.
5. Alle Bestandteile aus Vinyl und Gummi, wie
die Dichtungen des Motorraums, mit einem
Vinylschutzmittel abwischen.
6. Kein Schutzmittel auf die Standfläche auftra-
gen, da es diese schlüpfrig machen wird. Spezifisches Gewicht (Bezugswert):
1,28 bei 20 °C (68 °F)
NOTA:@ Es posible conocer el estado de la batería com-
probando la gravedad específica del electrólito.
No obstante, también puede conocer el estado de
la batería midiendo la tensión en ambos termina-
les. Cargue la batería si la tensión es inferior a 12
volts.
Es recomendable que un concesionario Yamaha
compruebe la densidad y cargue la batería. Si
realiza usted mismo el mantenimiento, asegúrese
de leer y seguir las instrucciones que acompañan
al tester y cargador de la batería que utilice.
@
SJU01300
Limpieza de la moto de agua
Limpie la moto de agua antes de guardarla du-
rante un periodo prolongado.
1. Lave el casco, el manillar y el grupo propul-
sor con agua dulce.
2. Enjuague el motor y la sentina con agua dul-
ce. Elimine todo el agua y seque los restos de
humedad con trapos limpios y secos.
3. Rocíe el exterior del motor con un antioxi-
dante y lubricante.
4. Encere el casco con una cera no abrasiva.
5. Limpie todos los componentes de vinilo y
goma, como las juntas de la cámara del mo-
tor, con un protector de vinilo.
6. No utilice el protector en el puesto de pilota-
je, ya que lo hará resbaladizo. Densidad (como referencia):
1,28 a 20 °C (68 °F)
UF1N84A0.book Page 12 Tuesday, May 17, 2005 2:01 PM
Page 158 of 222
4-13
F
FJU01094

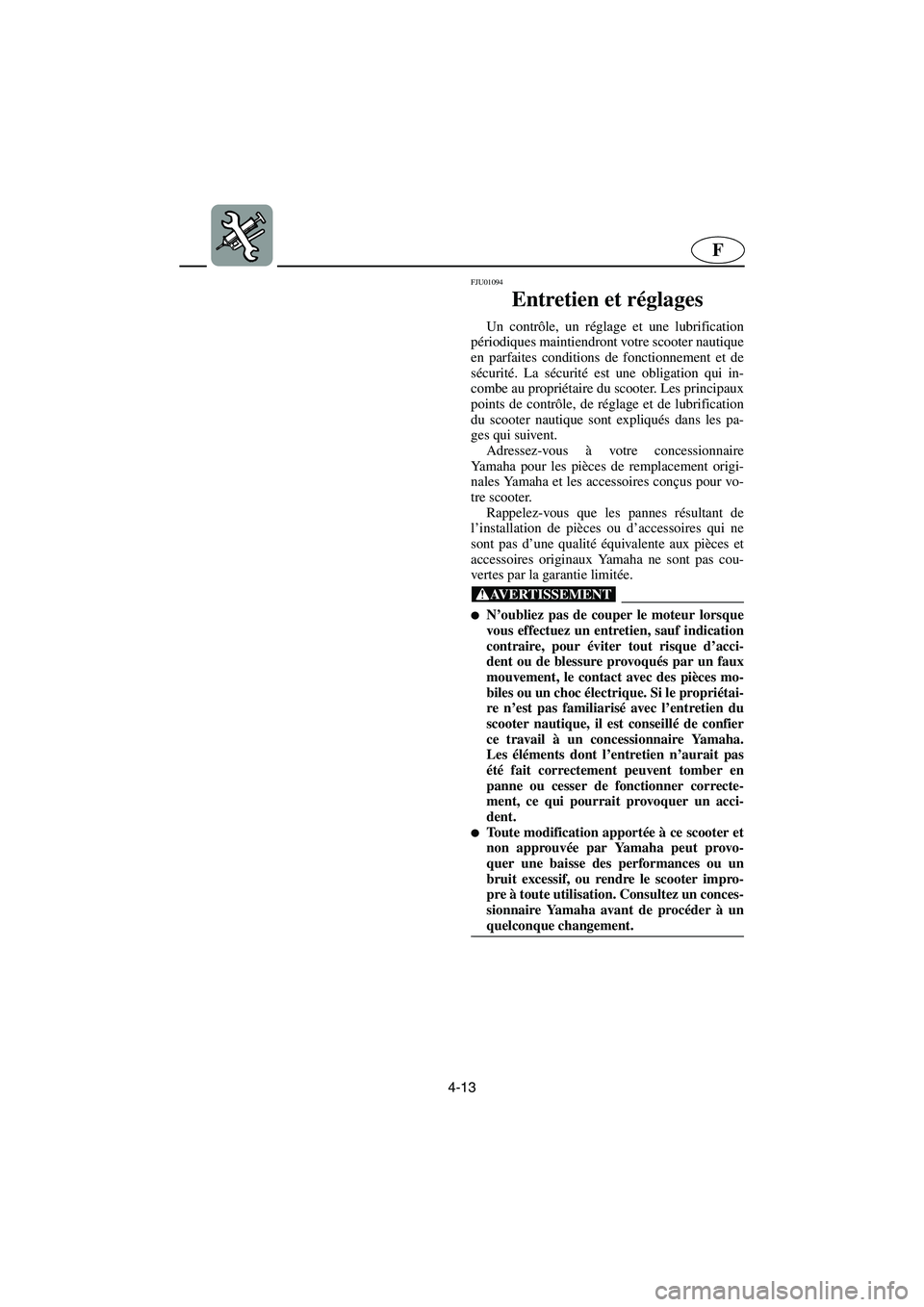

Entretien et réglages
Un contrôle, un réglage et une lubrification
périodiques maintiendront votre scooter nautique
en parfaites conditions de fonctionnement et de
sécurité. La sécurité est une obligation qui in-
combe au propriétaire du scooter. Les principaux
points de contrôle, de réglage et de lubrification
du scooter nautique sont expliqués dans les pa-
ges qui suivent.
Adressez-vous à votre concessionnaire
Yamaha pour les pièces de remplacement origi-
nales Yamaha et les accessoires conçus pour vo-
tre scooter.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui ne
sont pas d’une qualité équivalente aux pièces et
accessoires originaux Yamaha ne sont pas cou-
vertes par la garantie limitée.
@ N’oubliez pas de couper le moteur lorsque
vous effectuez un entretien, sauf indication
contraire, pour éviter tout risque d’acci-
dent ou de blessure provoqués par un faux
mouvement, le contact avec des pièces mo-
biles ou un choc électrique. Si le propriétai-
re n’est pas familiarisé avec l’entretien du
scooter nautique, il est conseillé de confier
ce travail à un concessionnaire Yamaha.
Les éléments dont l’entretien n’aurait pas
été fait correctement peuvent tomber en
panne ou cesser de fonctionner correcte-
ment, ce qui pourrait provoquer un acci-
dent.
Toute modification apportée à ce scooter et
non approuvée par Yamaha peut provo-
quer une baisse des performances ou un
bruit excessif, ou rendre le scooter impro-
pre à toute utilisation. Consultez un conces-
sionnaire Yamaha avant de procéder à un
quelconque changement.
@
UF1N84A0.book Page 13 Tuesday, May 17, 2005 2:01 PM
Page 159 of 222
4-14
ESD
GJU10940

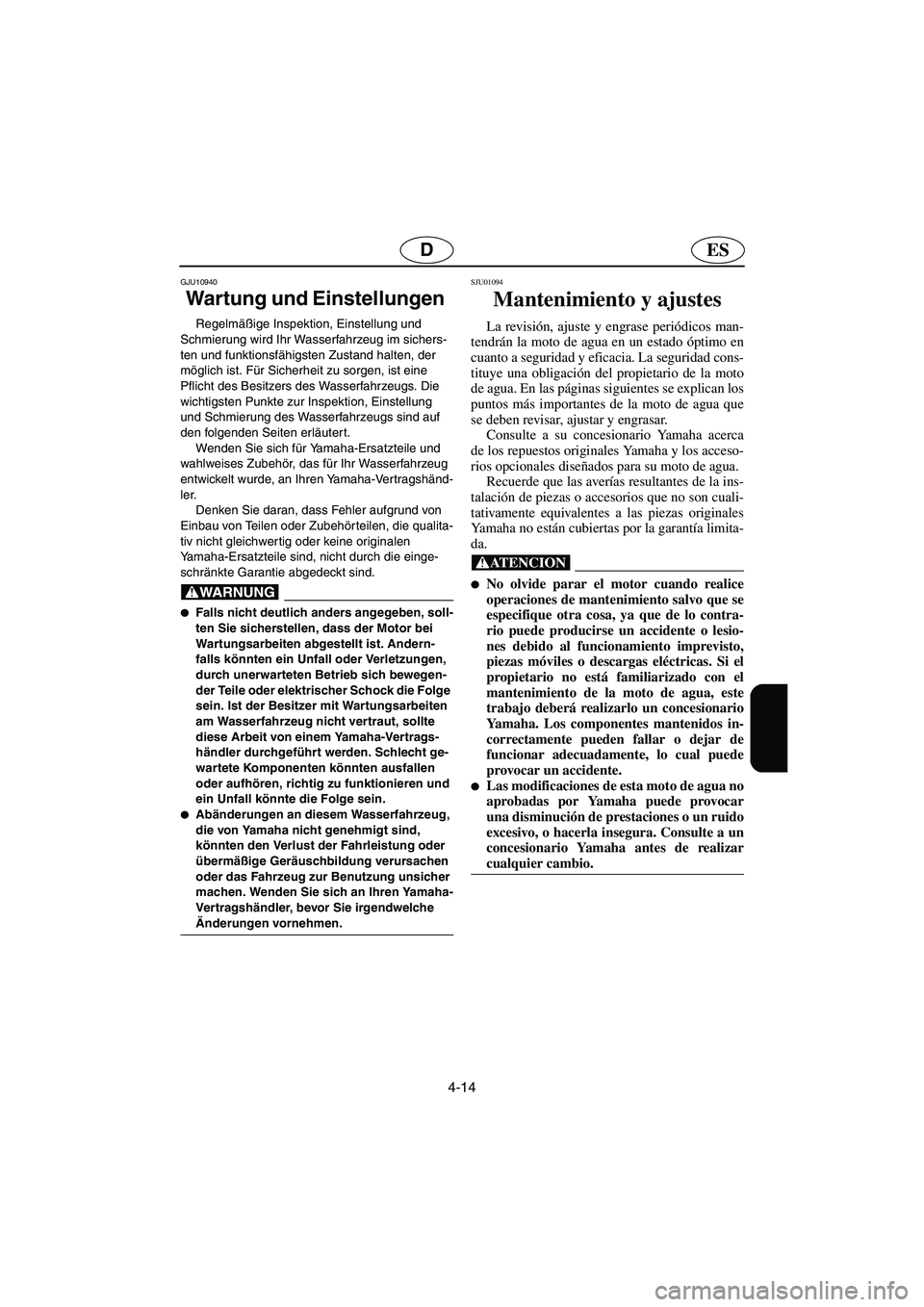

Wartung und Einstellungen
Regelmäßige Inspektion, Einstellung und
Schmierung wird Ihr Wasserfahrzeug im sichers-
ten und funktionsfähigsten Zustand halten, der
möglich ist. Für Sicherheit zu sorgen, ist eine
Pflicht des Besitzers des Wasserfahrzeugs. Die
wichtigsten Punkte zur Inspektion, Einstellung
und Schmierung des Wasserfahrzeugs sind auf
den folgenden Seiten erläutert.
Wenden Sie sich für Yamaha-Ersatzteile und
wahlweises Zubehör, das für Ihr Wasserfahrzeug
entwickelt wurde, an Ihren Yamaha-Vertragshänd-
ler.
Denken Sie daran, dass Fehler aufgrund von
Einbau von Teilen oder Zubehörteilen, die qualita-
tiv nicht gleichwertig oder keine originalen
Yamaha-Ersatzteile sind, nicht durch die einge-
schränkte Garantie abgedeckt sind.
@ Falls nicht deutlich anders angegeben, soll-
ten Sie sicherstellen, dass der Motor bei
Wartungsarbeiten abgestellt ist. Andern-
falls könnten ein Unfall oder Verletzungen,
durch unerwarteten Betrieb sich bewegen-
der Teile oder elektrischer Schock die Folge
sein. Ist der Besitzer mit Wartungsarbeiten
am Wasserfahrzeug nicht vertraut, sollte
diese Arbeit von einem Yamaha-Vertrags-
händler durchgeführt werden. Schlecht ge-
wartete Komponenten könnten ausfallen
oder aufhören, richtig zu funktionieren und
ein Unfall könnte die Folge sein.
Abänderungen an diesem Wasserfahrzeug,
die von Yamaha nicht genehmigt sind,
könnten den Verlust der Fahrleistung oder
übermäßige Geräuschbildung verursachen
oder das Fahrzeug zur Benutzung unsicher
machen. Wenden Sie sich an Ihren Yamaha-
Ve r t r a g s händler, bevor Sie irgendwelche
Änderungen vornehmen.
@
SJU01094
Mantenimiento y ajustes
La revisión, ajuste y engrase periódicos man-
tendrán la moto de agua en un estado óptimo en
cuanto a seguridad y eficacia. La seguridad cons-
tituye una obligación del propietario de la moto
de agua. En las páginas siguientes se explican los
puntos más importantes de la moto de agua que
se deben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los acceso-
rios opcionales diseñados para su moto de agua.
Recuerde que las averías resultantes de la ins-
talación de piezas o accesorios que no son cuali-
tativamente equivalentes a las piezas originales
Yamaha no están cubiertas por la garantía limita-
da.
@ No olvide parar el motor cuando realice
operaciones de mantenimiento salvo que se
especifique otra cosa, ya que de lo contra-
rio puede producirse un accidente o lesio-
nes debido al funcionamiento imprevisto,
piezas móviles o descargas eléctricas. Si el
propietario no está familiarizado con el
mantenimiento de la moto de agua, este
trabajo deberá realizarlo un concesionario
Yamaha. Los componentes mantenidos in-
correctamente pueden fallar o dejar de
funcionar adecuadamente, lo cual puede
provocar un accidente.
Las modificaciones de esta moto de agua no
aprobadas por Yamaha puede provocar
una disminución de prestaciones o un ruido
excesivo, o hacerla insegura. Consulte a un
concesionario Yamaha antes de realizar
cualquier cambio.
@
UF1N84A0.book Page 14 Tuesday, May 17, 2005 2:01 PM
Page 160 of 222
4-15
F
FJU13011

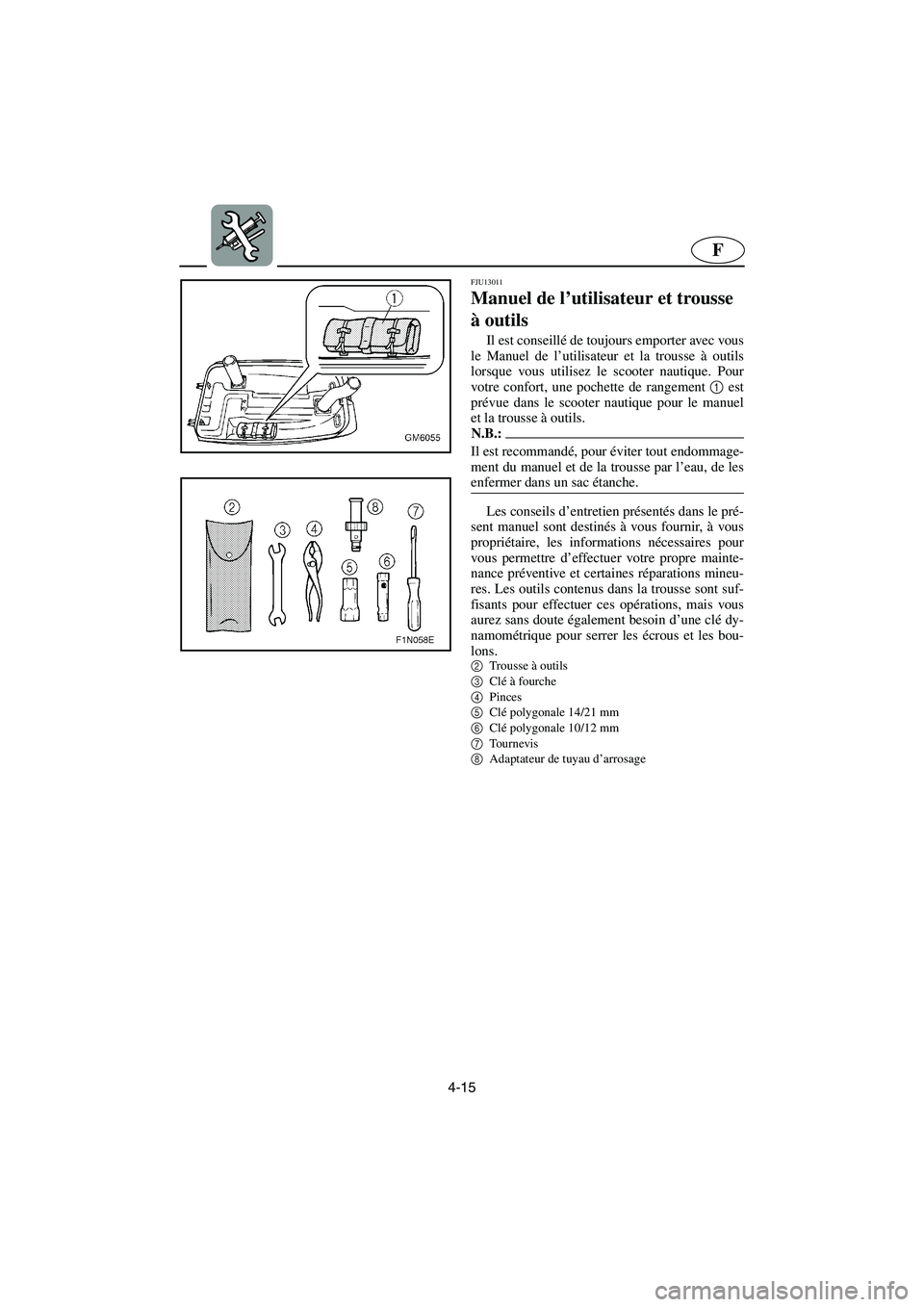

Manuel de l’utilisateur et trousse
à outils
Il est conseillé de toujours emporter avec vous
le Manuel de l’utilisateur et la trousse à outils
lorsque vous utilisez le scooter nautique. Pour
votre confort, une pochette de rangement 1
est
prévue dans le scooter nautique pour le manuel
et la trousse à outils.
N.B.:@ Il est recommandé, pour éviter tout endommage-
ment du manuel et de la trousse par l’eau, de les
enfermer dans un sac étanche.
@
Les conseils d’entretien présentés dans le pré-
sent manuel sont destinés à vous fournir, à vous
propriétaire, les informations nécessaires pour
vous permettre d’effectuer votre propre mainte-
nance préventive et certaines réparations mineu-
res. Les outils contenus dans la trousse sont suf-
fisants pour effectuer ces opérations, mais vous
aurez sans doute également besoin d’une clé dy-
namométrique pour serrer les écrous et les bou-
lons.
2
Trousse à outils
3
Clé à fourche
4
Pinces
5
Clé polygonale 14/21 mm
6
Clé polygonale 10/12 mm
7
Tournevis
8
Adaptateur de tuyau d’arrosage
UF1N84A0.book Page 15 Tuesday, May 17, 2005 2:01 PM
