YAMAHA TDM 900 2003 Betriebsanleitungen (in German)

8
8-3
Technische Daten
Max. Gesamtzuladung* 203 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vorn 225 kPa (2,25 kgf/cm2, 2,25 bar)
Hinten 250 kPa (2,50 kgf/cm
2, 2,50 bar)
90 kg–Maximum*
Vorn 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Hinten 290 kPa (2,90 kgf/cm
2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Hinten 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vorn
Ausführung Gußrad
Dimension 18 M/C ×MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 M/C ×MT 5,00Bremsanlage
Vorn
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vorn Teleskopgabel
Hinten Monocross-Schwinge
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten
Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer
und Spiralfeder
Federweg
Vorn 150 mm
Hinten 133 mm
5PS-28199-G1 9/9/02 3:45 PM Page 100

8
8-4
Technische Daten
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 12 V, 31,5 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span- 12 V, 10 Ah
nung, Kapazität)
ScheinwerferHalogenlampe
Lampen: Bezeichnung ×Anzahl
Scheinwerfer 12 V, 55 W ×2
Standlicht vorn 12 V, 5 W ×1
Rücklicht/Bremslicht 12 V, 5/21 W ×1
Blinker vorn 12 V, 10 W ×2
Blinker hinten 12 V, 10 W ×2
Instrumentenbeleuchtung 12 V; 2 W ×2
Leerlauf-Kontrolleuchte 12 V; 1,2 W ×1
Fernlicht-Kontrolleuchte 12 V; 1,4 W ×1
Blinker-Kontrolleuchte 12 V; 1,2 W ×2
Ölstand-Warnleuchte L.E.D. ×1
Motorstörungs-Warnleuchte 12 V; 1,4 W ×1Sicherung
Hauptsicherung 40 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 10A
Zündungssicherung 10 A
Blinker- und
Warnblinkanlagensicherung 10 A
Sicherung des
Tageskilometerzählers und
der Uhr (Zusatzsicherung) 5 A
Kühlerlüftersicherung 20 A
Sicherung der elektronischen
Kraftstoffeinspritzung 10 A
5PS-28199-G1 9/9/02 3:45 PM Page 101

In dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in
Größen des englischen Zoll-Maßsystems die nebenste-
hende Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g
× 2,205× 0,03527lb
oz
Geschwindigkeit km/h
× 0,6214 mi/h
Längekm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm3)
cc (cm3)
L (liter)
L (liter)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8
8-5
Technische Daten
GAU04513
UmrechnungstabelleUmrechnungstabelle
5PS-28199-G1 9/9/02 3:45 PM Page 102

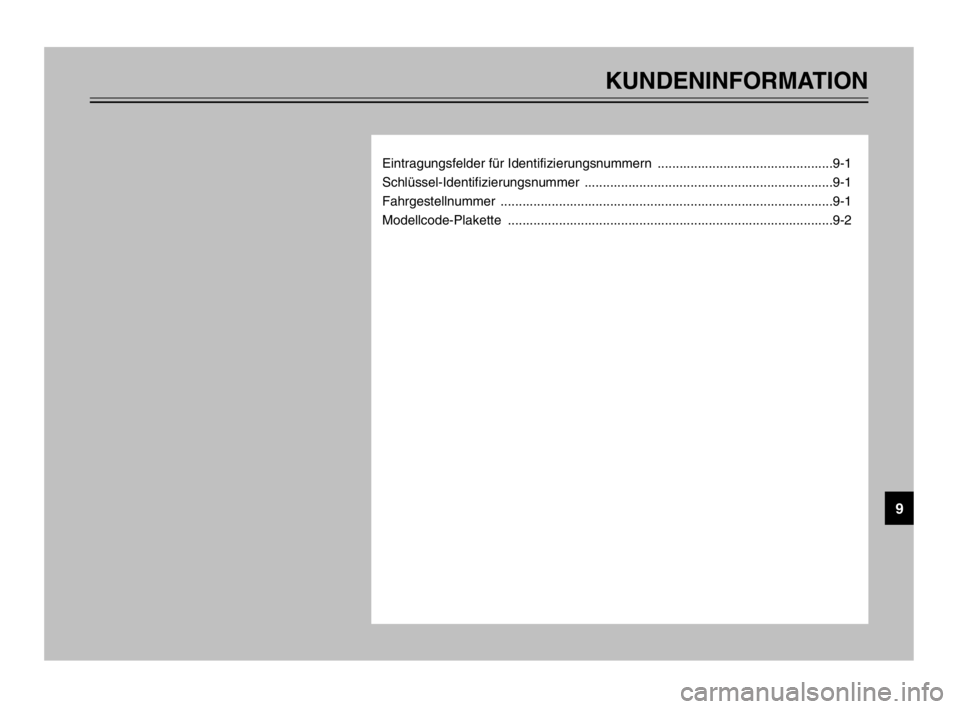

KUNDENINFORMATION
Eintragungsfelder für Identifizierungsnummern ................................................9-1
Schlüssel-Identifizierungsnummer ....................................................................9-1
Fahrgestellnummer ...........................................................................................9-1
Modellcode-Plakette .........................................................................................9-2
9
5PS-28199-G1 9/9/02 3:45 PM Page 103

9
9-1
GAU01039
KUNDENINFORMATION
GAU02944
Eintragungsfelder für
Identifizierungsnummern
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die
Modellcode-Plakette in die dafür vorgese-
henen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER
2. FAHRGESTELLNUMMER
3. MODELLCODE-PLAKETTE
GAU01043
FahrgestellnummerFahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese
Nummer in das entsprechende Feld ein.
HINWEIS:
Die Fahrgestellnummer wird von der
Zulassungsbehörde registriert.
1. Fahrgestellnummer
GAU01041
Schlüssel-
Identifizierungsnummer
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines
Ersatzschlüssels angegeben werden
muß.
1. Schlüssel-Identifizierungsnummer
1
6
5PS-28199-G1 9/9/02 3:45 PM Page 104

9
9-2
KUNDENINFORMATION
GAU01050
Modellcode-PlaketteModellcode-Plakette
Die Modellcode-Plakette ist an der
gezeigten Stelle auf dem Rahmen unter
der Sitzbank angebracht; siehe dazu
Seite 3-13. Übertragen Sie Codenummer
und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil- Bestellung bei Ihrem
YAMAHA-Händler.
1. Modellcode-Plakette
5PS-28199-G1 9/9/02 3:45 PM Page 105

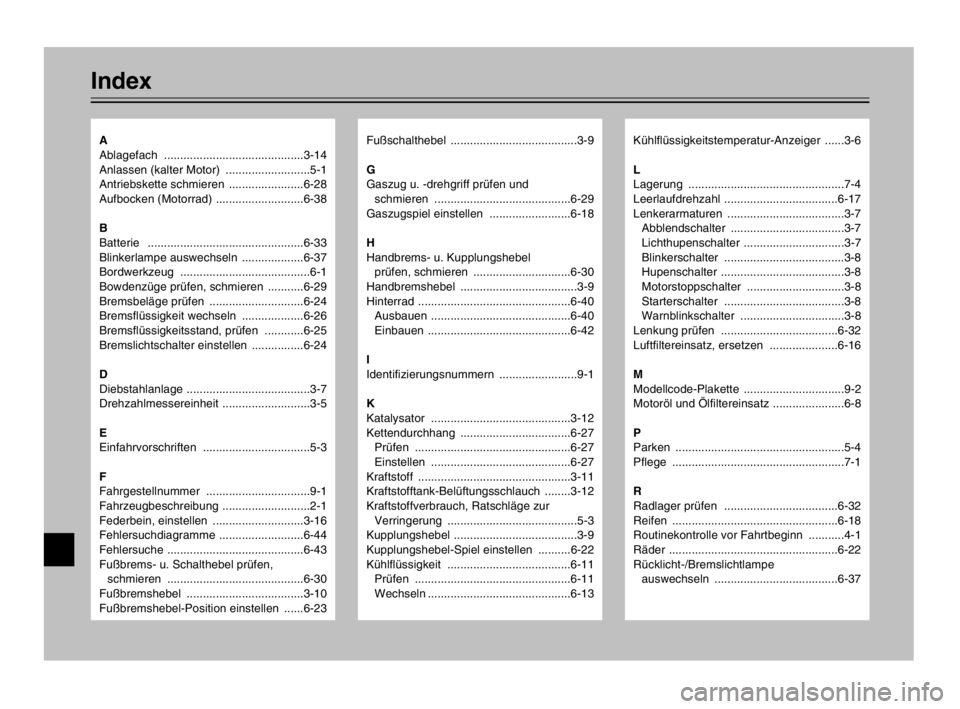

Index
Fußschalthebel .......................................3-9
G
Gaszug u. -drehgriff prüfen und
schmieren ..........................................6-29
Gaszugspiel einstellen .........................6-18
H
Handbrems- u. Kupplungshebel
prüfen, schmieren ..............................6-30
Handbremshebel ....................................3-9
Hinterrad ...............................................6-40
Ausbauen ...........................................6-40
Einbauen ............................................6-42
I
Identifizierungsnummern ........................9-1
K
Katalysator ...........................................3-12
Kettendurchhang ..................................6-27
Prüfen ................................................6-27
Einstellen ...........................................6-27
Kraftstoff ...............................................3-11
Kraftstofftank-Belüftungsschlauch ........3-12
Kraftstoffverbrauch, Ratschläge zur
Verringerung ........................................5-3
Kupplungshebel ......................................3-9
Kupplungshebel-Spiel einstellen ..........6-22
Kühlflüssigkeit ......................................6-11
Prüfen ................................................6-11
Wechseln ............................................6-13Kühlflüssigkeitstemperatur-Anzeiger ......3-6
L
Lagerung ................................................7-4
Leerlaufdrehzahl ...................................6-17
Lenkerarmaturen ....................................3-7
Abblendschalter ...................................3-7
Lichthupenschalter ...............................3-7
Blinkerschalter .....................................3-8
Hupenschalter ......................................3-8
Motorstoppschalter ..............................3-8
Starterschalter .....................................3-8
Warnblinkschalter ................................3-8
Lenkung prüfen ....................................6-32
Luftfiltereinsatz, ersetzen .....................6-16
M
Modellcode-Plakette ...............................9-2
Motoröl und Ölfiltereinsatz ......................6-8
P
Parken ....................................................5-4
Pflege .....................................................7-1
R
Radlager prüfen ...................................6-32
Reifen ...................................................6-18
Routinekontrolle vor Fahrtbeginn ...........4-1
Räder ....................................................6-22
Rücklicht-/Bremslichtlampe
auswechseln ......................................6-37A
Ablagefach ...........................................3-14
Anlassen (kalter Motor) ..........................5-1
Antriebskette schmieren .......................6-28
Aufbocken (Motorrad) ...........................6-38
B
Batterie ................................................6-33
Blinkerlampe auswechseln ...................6-37
Bordwerkzeug ........................................6-1
Bowdenzüge prüfen, schmieren ...........6-29
Bremsbeläge prüfen .............................6-24
Bremsflüssigkeit wechseln ...................6-26
Bremsflüssigkeitsstand, prüfen ............6-25
Bremslichtschalter einstellen ................6-24
D
Diebstahlanlage ......................................3-7
Drehzahlmessereinheit ...........................3-5
E
Einfahrvorschriften .................................5-3
F
Fahrgestellnummer ................................9-1
Fahrzeugbeschreibung ...........................2-1
Federbein, einstellen ............................3-16
Fehlersuchdiagramme ..........................6-44
Fehlersuche ..........................................6-43
Fußbrems- u. Schalthebel prüfen,
schmieren ..........................................6-30
Fußbremshebel ....................................3-10
Fußbremshebel-Position einstellen ......6-23
5PS-28199-G1 9/9/02 3:45 PM Page 106

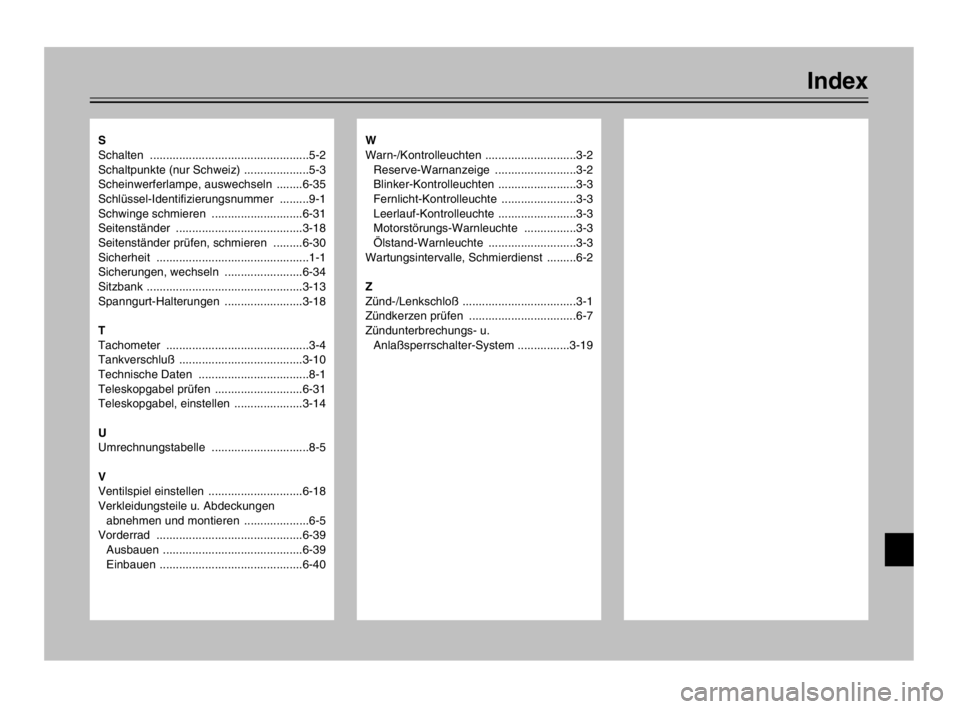

S
Schalten .................................................5-2
Schaltpunkte (nur Schweiz) ....................5-3
Scheinwerferlampe, auswechseln ........6-35
Schlüssel-Identifizierungsnummer .........9-1
Schwinge schmieren ............................6-31
Seitenständer .......................................3-18
Seitenständer prüfen, schmieren .........6-30
Sicherheit ...............................................1-1
Sicherungen, wechseln ........................6-34
Sitzbank ................................................3-13
Spanngurt-Halterungen ........................3-18
T
Tachometer ............................................3-4
Tankverschluß ......................................3-10
Technische Daten ..................................8-1
Teleskopgabel prüfen ...........................6-31
Teleskopgabel, einstellen .....................3-14
U
Umrechnungstabelle ..............................8-5
V
Ventilspiel einstellen .............................6-18
Verkleidungsteile u. Abdeckungen
abnehmen und montieren ....................6-5
Vorderrad .............................................6-39
Ausbauen ...........................................6-39
Einbauen ............................................6-40W
Warn-/Kontrolleuchten ............................3-2
Reserve-Warnanzeige .........................3-2
Blinker-Kontrolleuchten ........................3-3
Fernlicht-Kontrolleuchte .......................3-3
Leerlauf-Kontrolleuchte ........................3-3
Motorstörungs-Warnleuchte ................3-3
Ölstand-Warnleuchte ...........................3-3
Wartungsintervalle, Schmierdienst .........6-2
Z
Zünd-/Lenkschloß ...................................3-1
Zündkerzen prüfen .................................6-7
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................3-19
Index
5PS-28199-G1 9/9/02 3:45 PM Page 107

5PS-28199-G1 9/9/02 3:45 PM Page 108

GEDRÜCKT AUF RECYCLING-PAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.9-1.1x1 !
(G)
BEDIENUNGSANLEITUNG
5PS-28199-G1
TDM900
5PS-G1_hyoushi 9/5/02 10:19 AM Page 1
