YAMAHA TDM 900 2003 Notices Demploi (in French)

8
8-3
CARACTÉRISTIQUES
Charge maximale* 203 kg
Pression de gonflage
contrôlée les pneus froids)
Jusqu’ à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm
2, 2,50 bar)
De 90 kg à maximale*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 290 kPa (2,90 kgf/cm
2, 2,90 bar)
Conduite à grande vitesse
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Coulée
taille 18 M/C ×MT 3,50
Arrière
type Coulée
taille 17 M/C ×MT 5,00Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant
type Fourche télescopique
Arrière
type Bras oscillant
(suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal/amortisseur
hydraulique
Arrière Ressort hélicoïdal/amortisseur à
hydro-pneumatique
Débattement de roue
Avant 150 mm
Arrière 133 mm
5PS-28199-F1 9/4/02 1:53 PM Page 100

8
8-4
CARACTÉRISTIQUES
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à
aimentation permanente
puissance standard 14 V, 31,5 A à 5.000 tr/mn
Batterie
type GT12B-4
voltage, capacité12 V, 10 Ah
Type de phareHalogène
Voltage et wattage d’ampoule ×quantité
Phare 12 V, 55 W ×2
Veilleuse 12 V, 5 W ×1
Feu arrière/stop 12 V, 5/21 W ×1
Témoin des clignotant avant 12 V, 10 W ×2
Témoin des clignotant arrière 12 V, 10 W ×2
Éclairage des instruments 12 V, 2 W ×2
Témoin de point mort 12 V, 1,2 W ×1
Témoin de feu de route 12 V, 1,4 W ×1
Témoin des clignotants 12 V, 1,2 W ×2
Témoin d’avertissement du
niveau d’huile DEL ×1
Témoin d’avertissement de panne
moteur 12 V, 1,4 W ×1Fusibles
Fusible principal 40 A
Fusible de phare 15 A
Fusible du système de
signalisation 10 A
Fusible d’allumage 10 A
Fusible des clignotants et
des feux de détresse 10 A
Fusible du compteur kilométrique
et de la montre 5 A
Fusible du ventilateur
de radiateur 20 A
Fusible du système d’injection
électronique de carburant 10 A
5PS-28199-F1 9/4/02 1:53 PM Page 101

Toutes les données techniques figurant dans ce manuel sont
exprimées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données
métriques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm× 0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g
× 2,205× 0,03527lb
oz
Vitesse km/h
× 0,6214 mi/h
Distancekm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm3)
cc (cm3)
l (litre)
l (litre)× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8
8-5
CARACTÉRISTIQUES
FAU04513
Tableau de conversionConversion des unités
5PS-28199-F1 9/4/02 1:53 PM Page 102

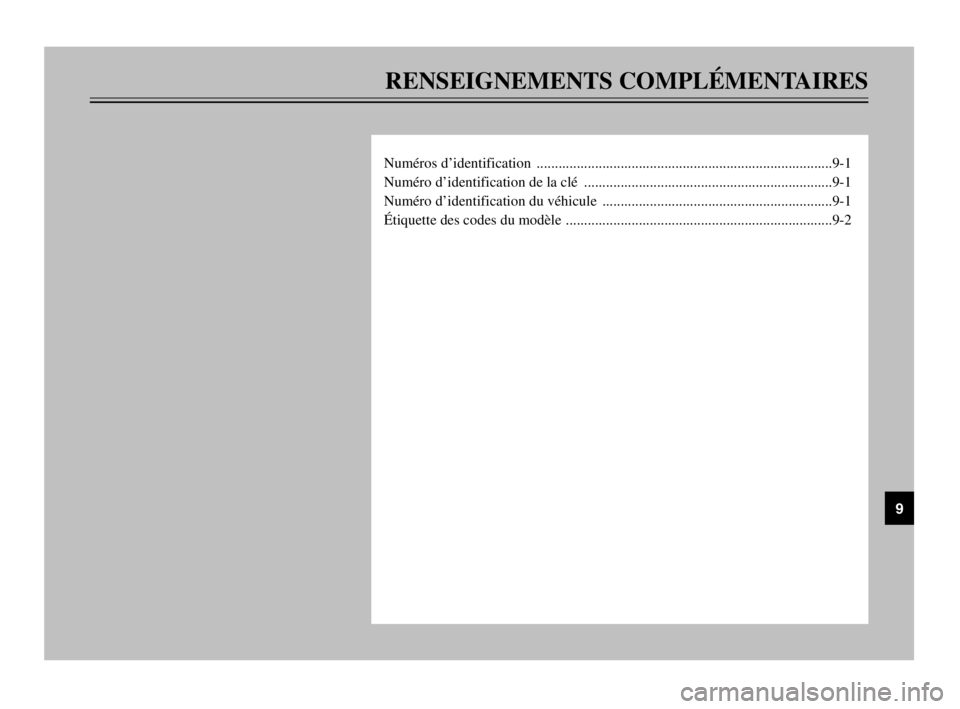

RENSEIGNEMENTS COMPLÉMENTAIRES
Numéros d’identification .................................................................................9-1
Numéro d’identification de la clé ....................................................................9-1
Numéro d’identification du véhicule ...............................................................9-1
Étiquette des codes du modèle .........................................................................9-2
9
5PS-28199-F1 9/4/02 1:53 PM Page 103

9
9-1
FAU01039
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identificationNuméros d’identification
Inscrire le numéro d’identification de la
clé, le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION
DE LA CLÉ :
2. NUMÉRO D’IDENTIFICATION
DU VÉHICULE :
3. RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU
MODÈLE :
FAU01043
Numéro d’identification du
véhicule
Véhicule, numéro d’identification
Le numéro d’identification du véhicule
est poinçonné sur le tube de direction.
Inscrire ce numéro à l’endroit prévu.
N.B.:
Le numéro d’identification du véhicule
sert à identifier la moto et, selon les
pays, est requis lors de son immatricu-
lation.
1. Numéro d’identification du véhicule
FAU01041
Numéro d’identification de la
clé
Clé de contact, numéro d’identification
Le numéro d’identification de la clé est
poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
1. Numéro d’identification de la clé
1
6
5PS-28199-F1 9/4/02 1:53 PM Page 104

9
9-2
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU01050
Étiquette des codes du modèleCodes du modèleL’étiquette des codes du modèle est
collée sur le cadre, sous la selle. (Voir
les explications relatives à la dépose et
à la mise en place de la selle à la page
3-13.) Inscrire les renseignements
repris sur cette étiquette dans l’espace
prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande
de pièces de rechange auprès d’un
concessionnaire Yamaha.
1.Étiquette des codes du modèle
5PS-28199-F1 9/4/02 1:53 PM Page 105

INDEX
Avertisseur, contacteur ...............................3-8
Clignotants, contacteur ...............................3-8
Coupe-circuit du moteur .............................3-8
Démarreur, contacteur ................................3-8
Feux de détresse, contacteur .......................3-8
Compartiment de rangement .......................3-14
Compteur de vitesse ......................................3-4
Contacteur à clé/antivol .................................3-1
Contrôles avant utilisation .............................4-1
Conversion des unités ....................................8-5
Coupe-circuit d’allumage, système .............3-19
Câble des gaz, réglage du jeu ......................6-18
Câbles, contrôle et lubrification ..................6-29
D
Description ....................................................2-1
Direction, contrôle .......................................6-32
Démarrage du moteur ....................................5-1
Dépannages ..................................................6-43
E
Embrayage, levier ..........................................3-9
Embrayage, réglage de la garde du levier ...6-22
Entretiens et graissages périodiques ..............6-2
F
Feu stop, réglage du contacteur ...................6-24
Filtre à air, remplacement de l’élément .......6-16
Fourche, contrôle .........................................6-31
Fourche, réglage ..........................................3-14
Frein, levier ....................................................3-9
Frein, pédale ................................................3-10
Frein, réglage de position de la pédale ........6-23Fusibles, remplacement ...............................6-34
H
Huile moteur et élément du filtre ...................6-8
J
Jauge de température du liquide de
refroidissement ...........................................3-6
L
Leviers de frein et d’embrayage, contrôle
et lubrification ...........................................6-30
Liquide de frein, changement ......................6-26
Liquide de frein, contrôle du niveau ............6-25
Liquide de refroidissement ..........................6-11
Contrôle ....................................................6-11
Changement ..............................................6-13
N
Numéros d’identification ...............................9-1
P
Pannes, diagnostics ......................................6-44
Plaquettes de frein, contrôle ........................6-24
Pneus ............................................................6-18
Poignée et câble des gaz, contrôle et
lubrification ...............................................6-29
Pot catalytique .............................................3-12
Pédale de frein et sélecteur, contrôle et
lubrification ...............................................6-30
R
Ralenti du moteur ........................................6-17A
Alarme antivol ...............................................3-7
Amortisseur, réglage ....................................3-16
Ampoule de clignotant, remplacement ........6-37
Ampoule de feu arrière/stop,
remplacement ............................................6-37
Ampoule de phare, remplacement ...............6-35
B
Bagages, supports de sangle de fixation ......3-18
Batterie ........................................................6-33
Bloc du compte-tours ....................................3-5
Bougies, contrôle ...........................................6-7
Béquille latérale ...........................................3-18
Béquille latérale, contrôle et lubrification ...6-30
C
Caches et carénages, dépose et repose ..........6-5
Calage de la moto ........................................6-38
Caractéristiques .............................................8-1
Carburant .....................................................3-11
Carburant, économies ....................................5-3
Changement de vitesse
(Suisse uniquement) ....................................5-3
Chaîne de transmission ................................6-27
Contrôle ....................................................6-27
Réglage .....................................................6-27
Chaîne de transmission, lubrification ..........6-28
Clé de contact, numéro d’identification ........9-1
Codes du modèle ...........................................9-2
Combinés de contacteurs ...............................3-7
Appel de phare, contacteur .........................3-7
Inverseur feu de route/feu de croisement ....3-7
5PS-28199-F1 9/4/02 1:53 PM Page 106

Remisage .......................................................7-4
Rodage du moteur ..........................................5-3
Roue arrière .................................................6-40
Dépose ......................................................6-40
Mise en place ............................................6-42
Roue avant ...................................................6-39
Dépose ......................................................6-39
Mise en place ............................................6-40
Roues ...........................................................6-22
Roulements de roue, contrôle ......................6-32
Réservoir de carburant, bouchon .................3-10
Réservoir de carburant, durit de mise
à l’air .........................................................3-12
S
Selle .............................................................3-13
Soins et nettoyage ..........................................7-1
Soupapes, réglage du jeu .............................6-18
Stationnement ................................................5-4
Suspension arrière, lubrification ..................6-31
Sécurité ..........................................................1-1
Sélecteur ........................................................3-9
T
Trousse de réparation ....................................6-1
Témoins .........................................................3-2
Carburant, symbole du niveau ....................3-2
Clignotants, témoins ...................................3-3
Feu de route, témoin ...................................3-3
Point mort, témoin ......................................3-3
Panne du moteur, témoin ............................3-3
Huile moteur, témoin du niveau .................3-3V
Vitesses, sélection ..........................................5-2
Véhicule, numéro d’identification .................9-1
INDEX
5PS-28199-F1 9/4/02 1:53 PM Page 107

5PS-28199-F1 9/4/02 1:53 PM Page 108

IMPRIME SUR PAPIER RECYCLE
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.9-0.8x1 !
(F)
MANUEL DU PROPRIÉTAIRE
5PS-28199-F1
TDM900
5PS-F1_hyoushi 9/3/02 6:41 PM Page 1
