YAMAHA TDR 125 2000 Betriebsanleitungen (in German)

1
3
4
5
6
7
8
9

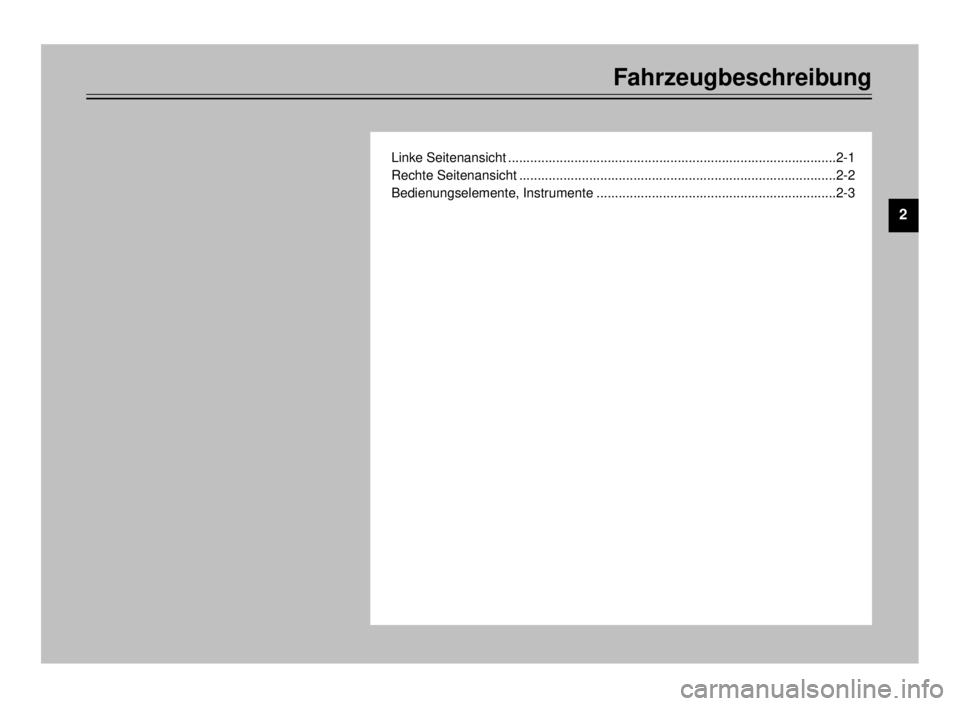

Fahrzeugbeschreibung
2
Linke Seitenansicht .........................................................................................2-1
Rechte Seitenansicht ......................................................................................2-2
Bedienungselemente, Instrumente .................................................................2-3
5AE-9-G3-0~2 4/11/0 12:21 PM Page 9

2-1
GAU00026
Fahrzeugbeschreibung
1
2
3
4
5
6
7
8
9
1234
5
6 7

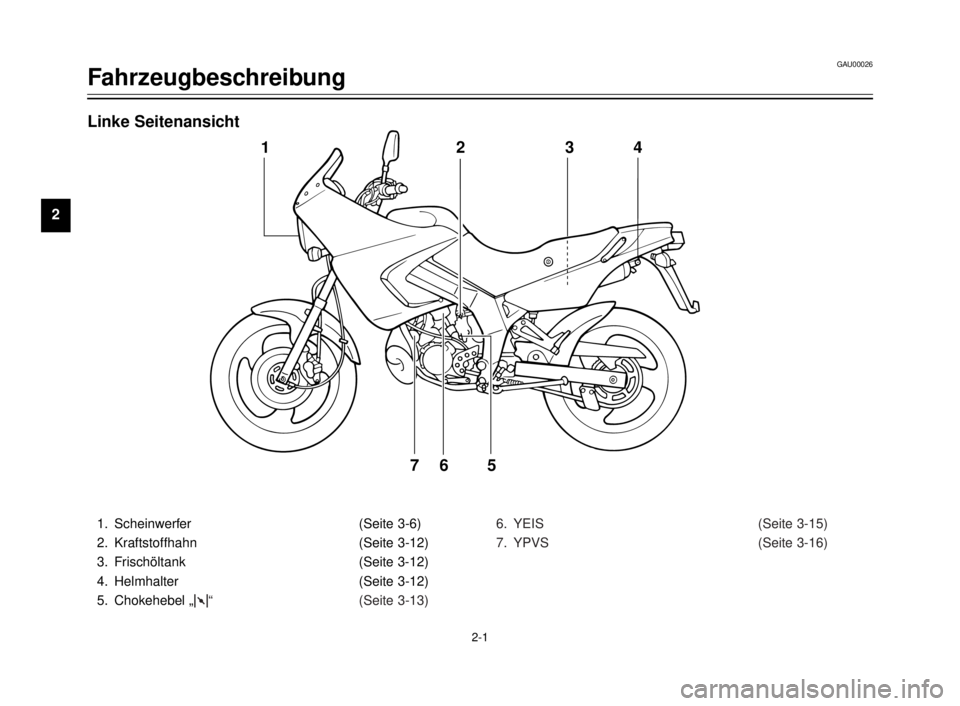

Linke Seitenansicht
1. Scheinwerfer (Seite 3-6)
2. Kraftstoffhahn (Seite 3-12)
3. Frischöltank (Seite 3-12)
4. Helmhalter (Seite 3-12)
5. Chokehebel „
1“ (Seite 3-13)6. YEIS (Seite 3-15)
7. YPVS (Seite 3-16)
5AE-9-G3-0~2 4/11/0 12:21 PM Page 10

2-2
Fahrzeugbeschreibung
1
2
3
4
5
6
7
8
9
8 9 10 11
12
13 14
Rechte Seitenansicht
8. Bordwerkzeug (Seite 6-1)
9. Sicherung (Seite 6-32)
10. Luftfilter (Seite 6-15)
11. Kühlerverschlußdeckel (Seite 6-11)
12. Fußbremshebel (Seite 3-9, 6-22)13. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-10)
14. Federvorspannring (Seite 3-14)
5AE-9-G3-0~2 4/11/0 12:21 PM Page 11

2-3
Fahrzeugbeschreibung
1
2
3
4
5
6
7
8
9
15 16 17 18 19 20 21
22 23 24
Bedienungselemente, Instrumente
15. Kupplungshebel (Seite 3-8, 6-20)
16. Lenkerarmatur links (Seite 3-5)
17. Tachometer (Seite 3-4)
18. Kühlflüssigkeitstemperatur-Anzeige (Seite 3-5)
19. Drehzahlmesser (Seite 3-5)20. Lenkerarmatur rechts (Seite 3-6)
21. Handbremshebel (Seite 3-9, 6-21)
22. Gasdrehgriff (Seite 6-17)
23. Tankdeckel (Seite 3-9)
24. Zünd-/Lenkschloß (Seite 3-1)
5AE-9-G3-0~2 4/11/0 12:21 PM Page 12

4
5
6
7
8
9 1
2

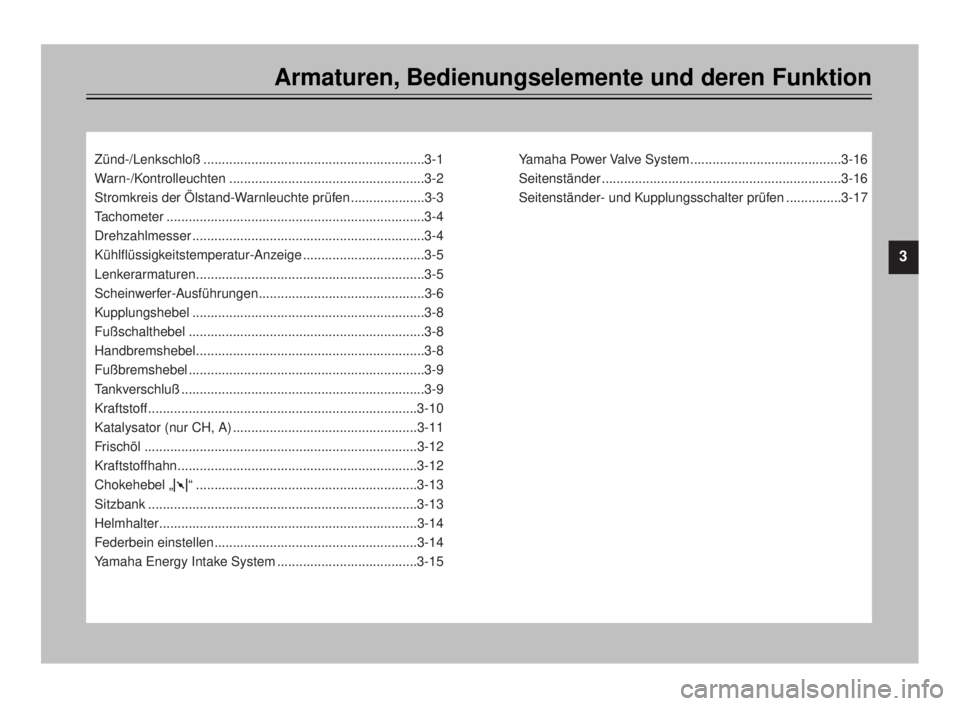

Zünd-/Lenkschloß ............................................................3-1
Warn-/Kontrolleuchten .....................................................3-2
Stromkreis der Ölstand-Warnleuchte prüfen ....................3-3
Tachometer ......................................................................3-4
Drehzahlmesser ...............................................................3-4
Kühlflüssigkeitstemperatur-Anzeige .................................3-5
Lenkerarmaturen..............................................................3-5
Scheinwerfer-Ausführungen.............................................3-6
Kupplungshebel ...............................................................3-8
Fußschalthebel ................................................................3-8
Handbremshebel..............................................................3-8
Fußbremshebel ................................................................3-9
Tankverschluß ..................................................................3-9
Kraftstoff.........................................................................3-10
Katalysator (nur CH, A) ..................................................3-11
Frischöl ..........................................................................3-12
Kraftstoffhahn.................................................................3-12
Chokehebel „1“ ............................................................3-13
Sitzbank .........................................................................3-13
Helmhalter......................................................................3-14
Federbein einstellen .......................................................3-14
Yamaha Energy Intake System ......................................3-15Yamaha Power Valve System.........................................3-16
Seitenständer .................................................................3-16
Seitenständer- und Kupplungsschalter prüfen ...............3-17
3
Armaturen, Bedienungselemente und deren Funktion
5AE-9-G3-3 4/11/0 12:25 PM Page 1

3-1
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
OFFON
LOCKP
PUSH
YM-8
IGNITION
Zündung ein
Zündung aus
Lenker
Parken
verriegelt
12
1. Hineindrücken. 2. Drehen.
GAU00029Zünd-/Lenkschloß
Das Zündschloß schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elek-
trischen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position
nicht abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
EAU00042
LOCK
In dieser Zündschloßstellung ist der Len-
ker verriegelt. Alle Stromkreise sind aus-
geschaltet, und der Schlüssel kann abge-
zogen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den Zünd-
schlüssel in Position „OFF“ hineindrücken
und auf „LOCK“ drehen.
Zum Entriegeln den Zündschlüssel nach
„OFF“ drehen.
GW000016
W
Den Schlüssel niemals auf „OFF“ oder
„LOCK“ drehen, während das Fahr-
zeug in Bewegung ist. Das dadurch
bewirkte Ausschalten der Stromkreise
könnte zu einem Verlust der Fahrzeug-
kontrolle und möglicherweise zu
einem Unfall führen.
GAU00048
.(Parken)
In dieser Zündschloßstellung ist der Len-
ker verriegelt. Die Parkbeleuchtung, be-
stehend aus Standlicht vorn und Rück-
licht, ist eingeschaltet. Die anderen elek-
trischen Systeme sind ausgeschaltet.
(Bei einer langen Standzeit in der Posi-
tion „
.“ kann die eingeschaltete Park-
beleuchtung die Batterie entladen.)
Zuerst den Lenker verriegeln, dann den
Schlüssel auf „
.“ drehen. Der Schlüssel
läßt sich in dieser Stellung abziehen.
5AE-9-G3-3 4/11/0 12:25 PM Page 2

3-2
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
0
0
0100
01000140
180 120 100 80
1 2 3456
7
8
9
10
1
112~1 000r/minkm/h
CH
12
43
GAU00056Warn-/Kontrolleuchten
GAU00057Blinker-Kontrolleuchte „ 5“
Die Kontrolleuchte blinkt, wenn der Blin-
kerschalter betätigt wird.
GAU00061Leerlauf-Kontrolleuchte „ N “
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befin-
det.
1. Blinker-Kontrolleuchte „ 5“
2. Fernlicht-Kontrolleuchte „ &“
3. Leerlauf-Kontrolleuchte „ N “
4. Ölstand-Warnleuchte „
7“
GAU00063Fernlicht-Kontrolleuchte „ &“
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU01313
Ölstand-Warnleuchte „ 7“
Die Warnleuchte brennt bei zu niedrigem
Ölstand, um den Fahrer zu warnen. Der
Schaltkreis dieser Warnleuchte kann auf
nachfolgende Weise geprüft werden.
(Siehe Seite 3-3.)
GC000000
dD
Den Motor bei zu geringem Ölstand
nicht anlassen oder betreiben.
HINWEIS:
Trotz korrektem Ölstand kann es vorkom-
men, daß die Ölstand-Warnleuchte an
Steigungen oder während plötzlichen Be-
schleunigungs- bzw. Abbremsvorgängen
flackert, was in diesem Fall nicht auf eine
Betriebsstörung zurückzuführen ist.
5AE-9-G3-3 4/11/0 12:25 PM Page 3

3-3
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
GAU00071
Stromkreis der Ölstand-Warnleuchte prüfen
Zündschlüssel auf „ON“,
Motorstoppschalter auf „ # “.
Ölstand-Warnleuchte
brennt.
Motorölstand prüfen. Ölstand-Warnleuchte
brennt nicht.
Kupplungshebel ziehen oder
Getriebe in Leerlaufstellung bringen
und Starterschalter drücken.
Ölstand-Warnleuchte
brennt.Ölstand-Warnleuchte
brennt nicht.Ölstand ist
ausreichend.Ölstand ist
zu niedrig.
Motorölstand und Strom-
kreis der Warnleuchte sind
in Ordnung. Fahrzeug kann
gefahren werden.
Den Stromkreis der Warnleuchte
von einem YAMAHA-Händler
überprüfen lassen.Motoröl
nachfüllen.
5AE-9-G3-3 4/11/0 12:25 PM Page 4

3-4
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
0
0
0100
01000140
180 120 100 80
60
40
20
km/h
CH
3
2
4
1
1. Tachometer
2. Kilometerzähler
3. Tageskilometerzähler
4. Rückstellknopf
01 2 3456
7
8
9
10
11
12
~1 000r/min
CH1
2
1. Drehzahlmesser
2. Roter Bereich
GAU01087Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann mit dem
Rückstellknopf auf Null zurückgesetzt
werden. Damit kann z. B. die durch-
schnittliche Reichweite einer Tankfüllung
ermittelt werden, was die Planung von
Tankintervallen erlaubt.
HINWEIS:
Nur deutsche Modelle mit Drehzahlbe-
grenzer:
Der Drehzahlbegrenzer, mit dem dieses
Motorrad ausgerüstet ist, verhindert, daß
die Fahrgeschwindigkeit 80 km/h über-
schreitet.
GAU00102Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im
optimalen Leistungsbereich zu halten.
GC000003
dD
Nicht in den roten Bereich drehen!
Roter Bereich: ab 10.000 U/min
5AE-9-G3-3 4/11/0 12:25 PM Page 5

3-5
Armaturen, Bedienungselemente und deren Funktion
1
2
3
4
5
6
7
8
9
GAU00127Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung „ 6“ drücken; vor dem Links-
abbiegen den Schalter in Richtung „ 4“
drücken. Sobald der Schalter losgelassen
wird, kehrt er in seine Mittelstellung zu-
rück. Um die Blinker auszuschalten, den
Schalter hineindrücken, nachdem dieser
in seine Mittelstellung zurückgebracht
wurde.
GAU00129Hupenschalter „ *“
Dieser Schalter löst die Hupe aus.GAU00118Lenkerarmaturen
GAU00134Lichtschalter
In der Position „ :“ sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
In der Position „
'“ sind lediglich das
Standlicht vorn, die Instrumentenbeleuch-
tung und das Rücklicht eingeschaltet.
GAU00121Abblendschalter
Zum Einschalten des Fernlichts auf „ &“,
zum Einschalten des Abblendlichts auf
„ %“ stellen.
GAU00114
Kühlflüssigkeitstemperatur-
Anzeige
Von der Kühlflüssigkeitstemperatur-An-
zeige kann bei eingeschalteter Zündung
die Temperatur der Kühlflüssigkeit abge-
lesen werden. Die Betriebstemperatur
des Motors ändert sich mit der Wetter-
lage und der Motorlast. Sobald die Nadel
im roten Bereich steht oder diesen über-
schreitet, sofort anhalten und den Motor
abkühlen lassen. (Siehe dazu auch Seite
6-10.)
GC000002
dD
Unter keinen Umständen mit überhitz-
tem Motor weiterfahren.
01
140 120 100
3456 CH
1
2
1. Kühlflüssigkeitstemperatur-Anzeige
2. Roter Bereich
1
2
3
4
1. Lichtschalter
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter „ *“
