YAMAHA TMAX 2001 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 10

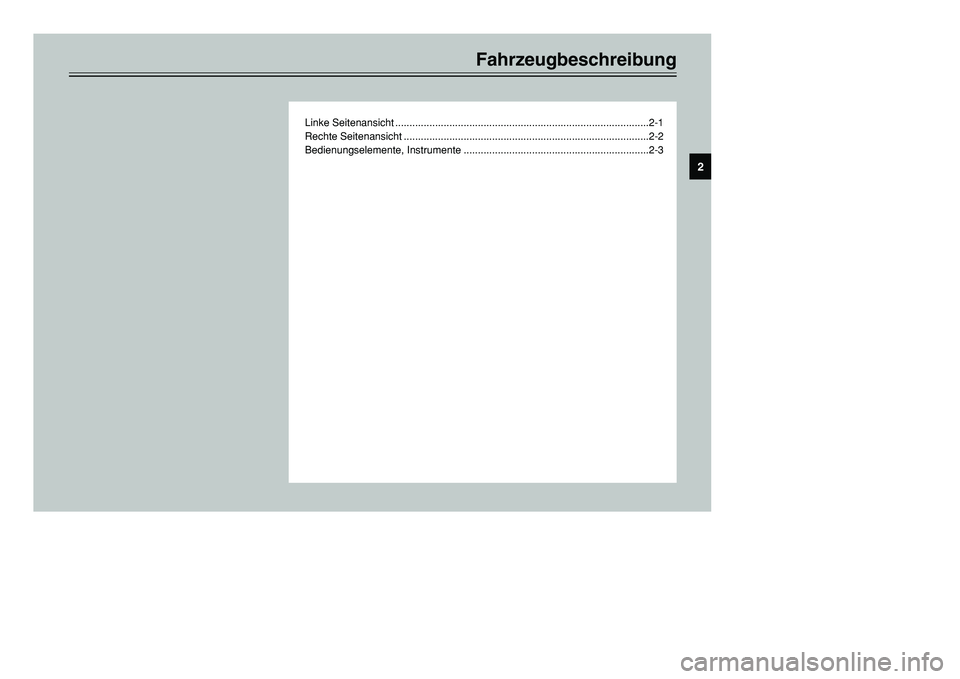

Fahrzeugbeschreibung
Linke Seitenansicht .........................................................................................2-1
Rechte Seitenansicht ......................................................................................2-2
Bedienungselemente, Instrumente .................................................................2-3
2
5GJ-9-GV 5/26/01 11:08 AM Page 11

GAU00026
Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-1
1. Tankverschluß (Seite 3-8)
2. Hinteres Ablagefach (Seite 3-12)
3. Helmhalter (Seite 3-11)
4. Haltegriff (Seite 5-2)
5. Kettenantriebsöl-Einfüllschraub-
verschluß (Seite 6-16)6. Motoröl-Einfüllschrauverschluß (Seite 6-13)
7. Riementriebgehäuse-Filter (links)
8. Motoröl-Ablaßschraube (Seite 6-12)
9. Ölstand-Schauglas (Seite 6-12)
10. Ölfilterpatrone (Seite 6-13)
1
2
3
4
9
8
7
6
5
10

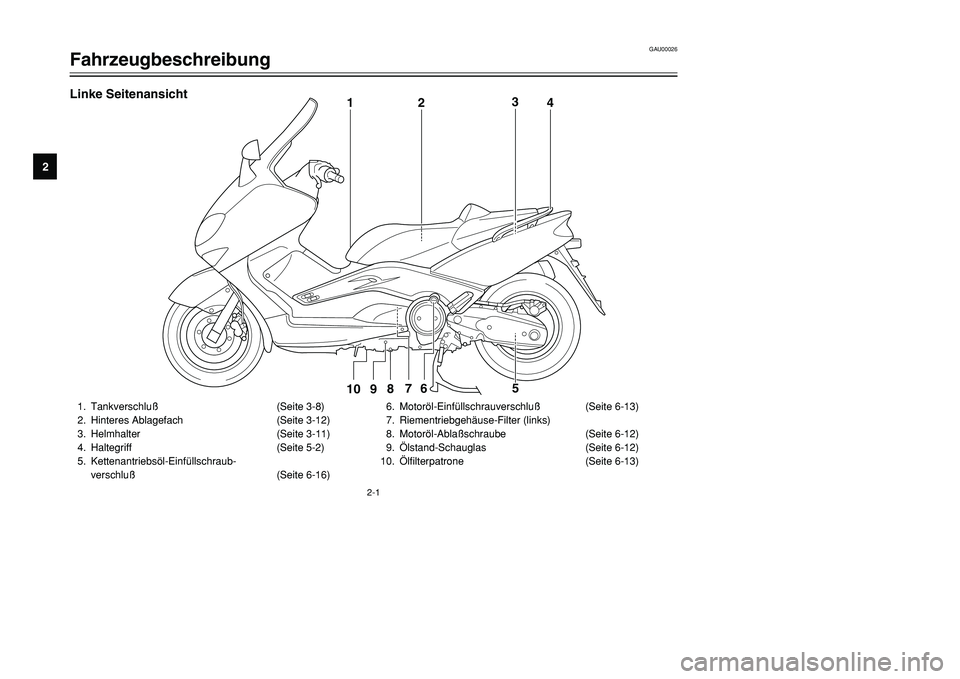

Linke Seitenansicht
5GJ-9-GV 5/26/01 11:08 AM Page 12

Fahrzeugbeschreibung
12
3
4
5
6
7
8
9
2-2
11. Batterie, Sicherungen (Seite 6-32, 6-34)
12. Bordwerkzeug (Seite 6-1)
13. Vorderes Ablagefach (Seite 3-12)
14. Windschutzscheibe
15. Luftfiltereinsatz (Seite 6-19)16. Kühler
17. Sichtfenster (Kühlflüssigkeitsstand) (Seite 6-17)
18. Riementriebgehäuse-Filter (rechts)
19. Hauptständer (Seite 6-30)
20. Beifahrer-Fußraste
11
12
13
14
15
18
17
16
19
20

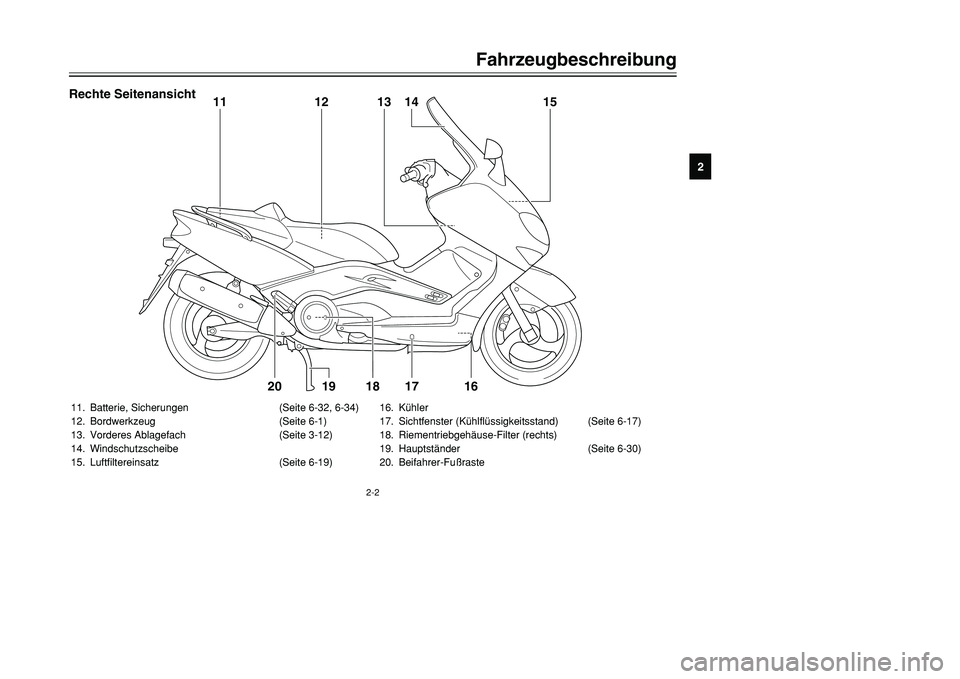

Rechte Seitenansicht
5GJ-9-GV 5/26/01 11:08 AM Page 13

12
3
4
5
6
7
8
9

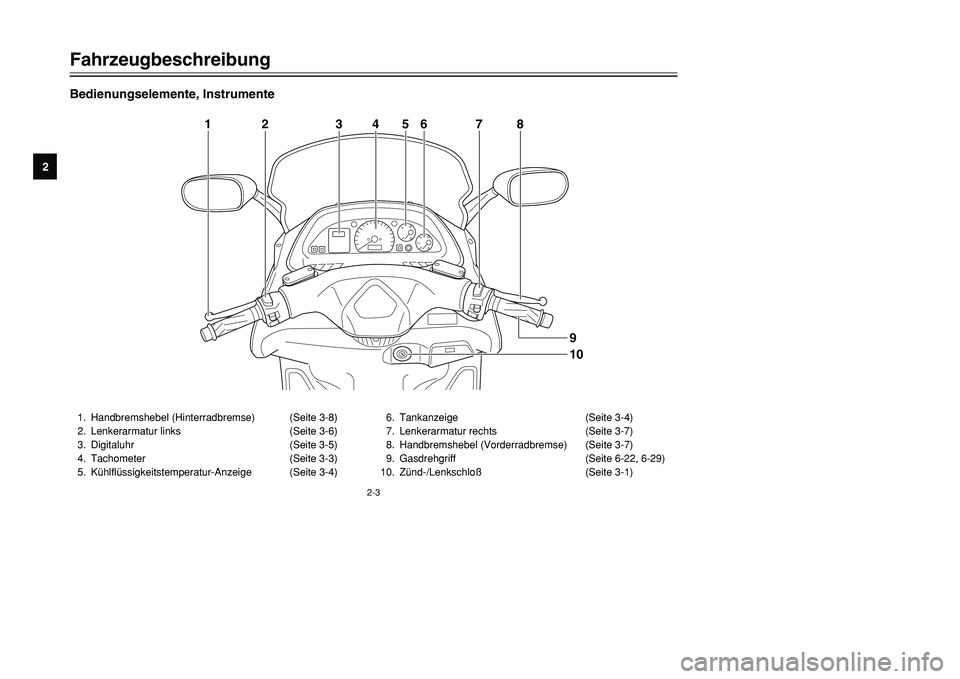

2-3
1. Handbremshebel (Hinterradbremse) (Seite 3-8)
2. Lenkerarmatur links (Seite 3-6)
3. Digitaluhr (Seite 3-5)
4. Tachometer (Seite 3-3)
5. Kühlflüssigkeitstemperatur-Anzeige (Seite 3-4)6. Tankanzeige (Seite 3-4)
7. Lenkerarmatur rechts (Seite 3-7)
8. Handbremshebel (Vorderradbremse) (Seite 3-7)
9. Gasdrehgriff (Seite 6-22, 6-29)
10. Zünd-/Lenkschloß (Seite 3-1)
4
3
2
5
6
7
8
1
109
Bedienungselemente, InstrumenteFahrzeugbeschreibung
5GJ-9-GV 5/26/01 11:08 AM Page 14

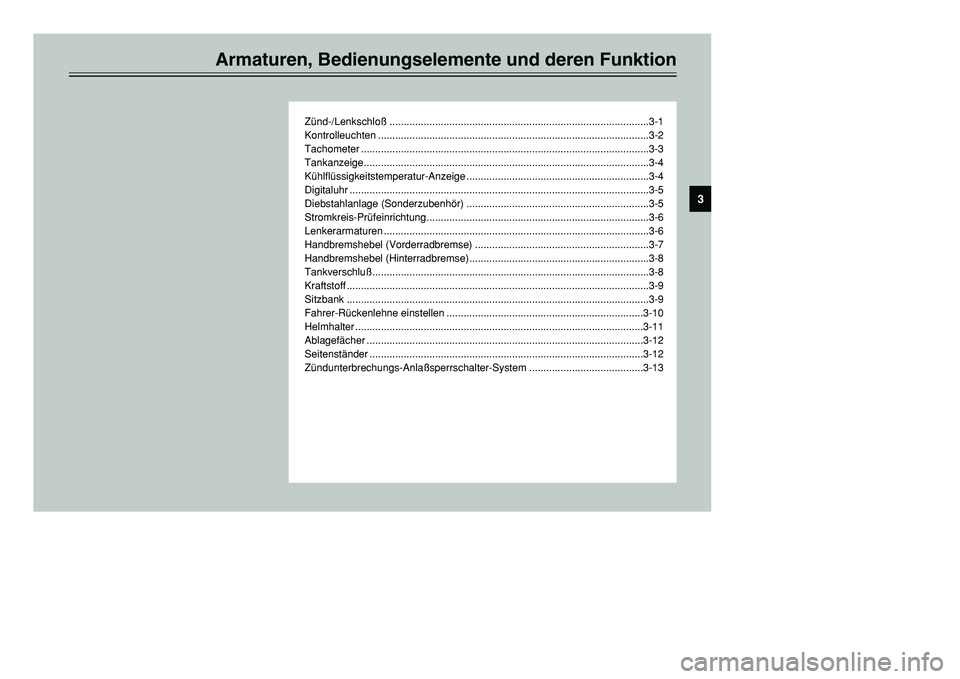

Armaturen, Bedienungselemente und deren Funktion
Zünd-/Lenkschloß ...........................................................................................3-1
Kontrolleuchten ...............................................................................................3-2
Tachometer .....................................................................................................3-3
Tankanzeige....................................................................................................3-4
Kühlflüssigkeitstemperatur-Anzeige ................................................................3-4
Digitaluhr .........................................................................................................3-5
Diebstahlanlage (Sonderzubenhör) ................................................................3-5
Stromkreis-Prüfeinrichtung..............................................................................3-6
Lenkerarmaturen .............................................................................................3-6
Handbremshebel (Vorderradbremse) .............................................................3-7
Handbremshebel (Hinterradbremse)...............................................................3-8
Tankverschluß.................................................................................................3-8
Kraftstoff ..........................................................................................................3-9
Sitzbank ..........................................................................................................3-9
Fahrer-Rückenlehne einstellen .....................................................................3-10
Helmhalter .....................................................................................................3-11
Ablagefächer .................................................................................................3-12
Seitenständer ................................................................................................3-12
Zündunterbrechungs-Anlaßsperrschalter-System ........................................3-13
3
5GJ-9-GV 5/26/01 11:08 AM Page 15

3-1
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
Zündung
ein Zündung
aus
Fahrersitz
öffnen
Lenker
verriegeln
Parken
GAU00029

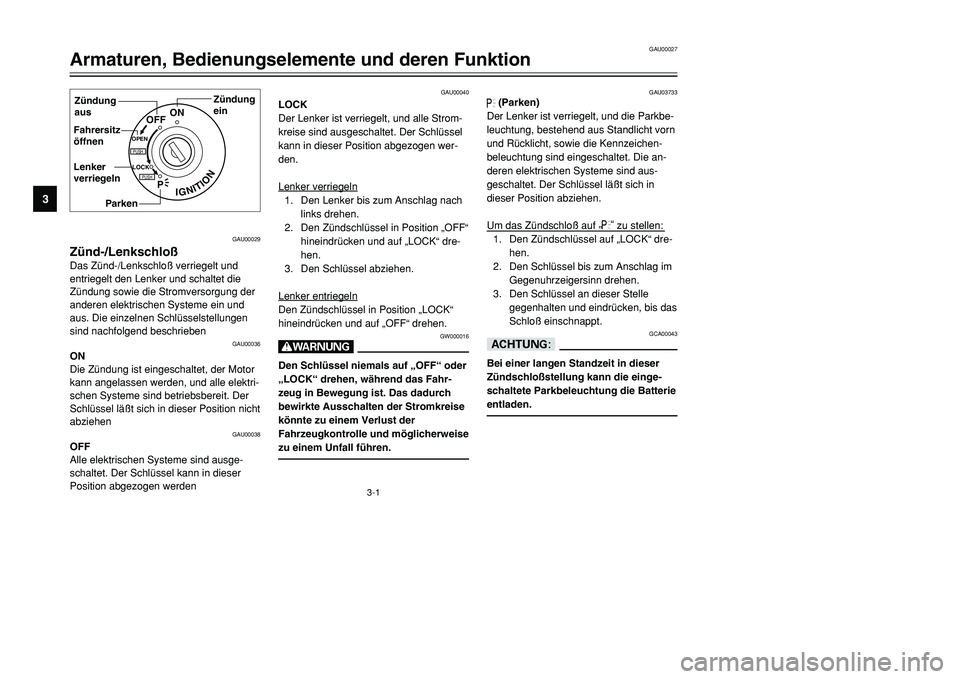

Zünd-/LenkschloßDas Zünd-/Lenkschloß verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel kann in dieser
Position abgezogen werden
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen wer-
den.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position „OFF“
hineindrücken und auf „LOCK“ dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position „LOCK“
hineindrücken und auf „OFF“ drehen.
GW000016
WDen Schlüssel niemals auf „OFF“ oder
„LOCK“ drehen, während das Fahr-
zeug in Bewegung ist. Das dadurch
bewirkte Ausschalten der Stromkreise
könnte zu einem Verlust der
Fahrzeugkontrolle und möglicherweise
zu einem Unfall führen.
GAU03733
.
(Parken)
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, sowie die Kennzeichen-
beleuchtung sind eingeschaltet. Die an-
deren elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in
dieser Position abziehen.
Um das Zündschloß auf „
.“
zu stellen:
1. Den Zündschlüssel auf „LOCK“ dre-
hen.
2. Den Schlüssel bis zum Anschlag im
Gegenuhrzeigersinn drehen.
3. Den Schlüssel an dieser Stelle
gegenhalten und eindrücken, bis das
Schloß einschnappt.
GCA00043
dDBei einer langen Standzeit in dieser
Zündschloßstellung kann die einge-
schaltete Parkbeleuchtung die Batterie
entladen.
GAU00027
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 16

3-2
123
4
GAU00056

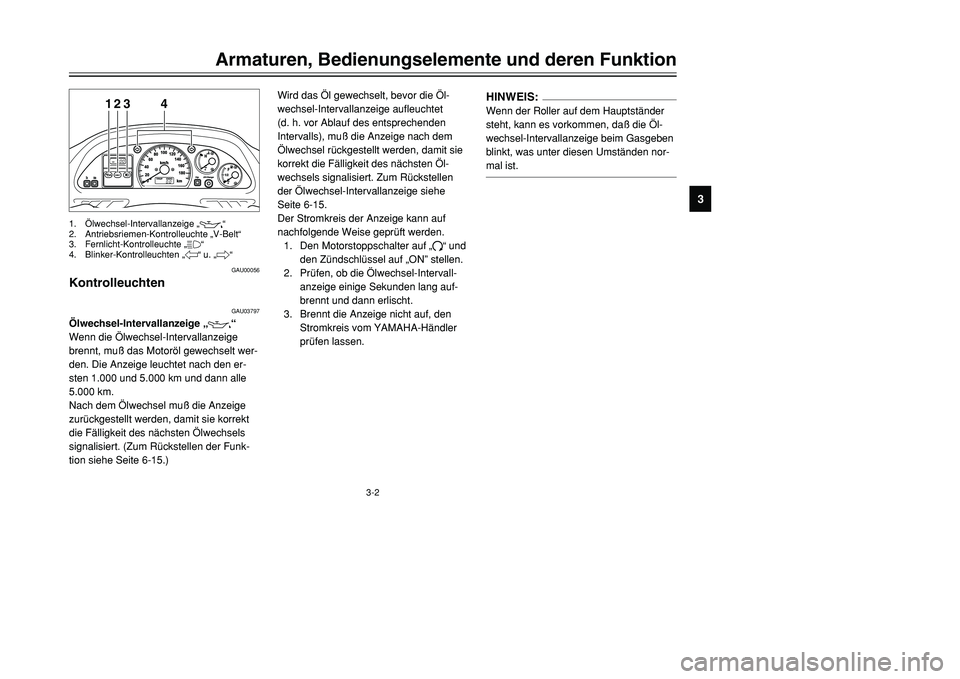

Kontrolleuchten
GAU03797
Ölwechsel-Intervallanzeige „
7
“
Wenn die Ölwechsel-Intervallanzeige
brennt, muß das Motoröl gewechselt wer-
den. Die Anzeige leuchtet nach den er-
sten 1.000 und 5.000 km und dann alle
5.000 km.
Nach dem Ölwechsel muß die Anzeige
zurückgestellt werden, damit sie korrekt
die Fälligkeit des nächsten Ölwechsels
signalisiert. (Zum Rückstellen der Funk-
tion siehe Seite 6-15.)Wird das Öl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des entsprechenden
Intervalls), muß die Anzeige nach dem
Ölwechsel rückgestellt werden, damit sie
korrekt die Fälligkeit des nächsten Öl-
wechsels signalisiert. Zum Rückstellen
der Ölwechsel-Intervallanzeige siehe
Seite 6-15.
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf „#“ und
den Zündschlüssel auf „ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervall-
anzeige einige Sekunden lang auf-
brennt und dann erlischt.
3. Brennt die Anzeige nicht auf, den
Stromkreis vom YAMAHA-Händler
prüfen lassen.
1.Ölwechsel-Intervallanzeige „
7
“
2. Antriebsriemen-Kontrolleuchte „V-Belt“
3. Fernlicht-Kontrolleuchte „&“
4. Blinker-Kontrolleuchten „4“ u. „6“Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
HINWEIS:Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, daß die Öl-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen Umständen nor-
mal ist.
5GJ-9-GV 5/26/01 11:08 AM Page 17

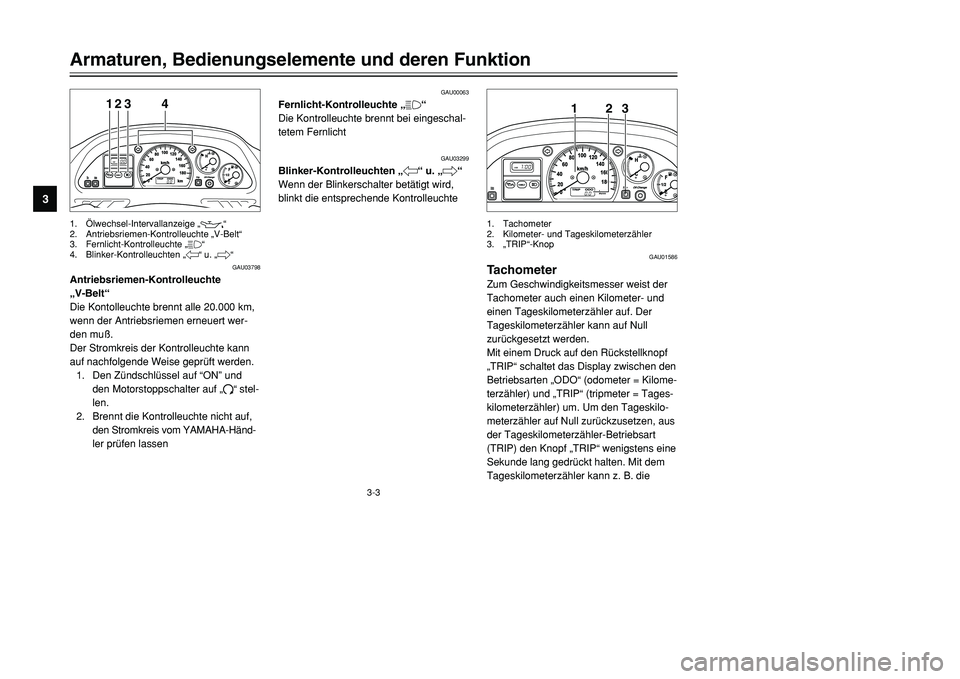

3-3
GAU00063
Fernlicht-Kontrolleuchte „&“
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht
GAU03299
Blinker-Kontrolleuchten „4“ u. „6“
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte
GAU01586
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der
Tageskilometerzähler kann auf Null
zurückgesetzt werden.
Mit einem Druck auf den Rückstellknopf
„TRIP“ schaltet das Display zwischen den
Betriebsarten „ODO“ (odometer = Kilome-
terzähler) und „TRIP“ (tripmeter = Tages-
kilometerzähler) um. Um den Tageskilo-
meterzähler auf Null zurückzusetzen, aus
der Tageskilometerzähler-Betriebsart
(TRIP) den Knopf „TRIP“ wenigstens eine
Sekunde lang gedrückt halten. Mit dem
Tageskilometerzähler kann z. B. die
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
123
1. Tachometer
2. Kilometer- und Tageskilometerzähler
3.„TRIP“-Knop
123
4
GAU03798
Antriebsriemen-Kontrolleuchte
„V-Belt“
Die Kontolleuchte brennt alle 20.000 km,
wenn der Antriebsriemen erneuert wer-
den muß.
Der Stromkreis der Kontrolleuchte kann
auf nachfolgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” und
den Motorstoppschalter auf „#“ stel-
len.
2. Brennt die Kontrolleuchte nicht auf,
den Stromkreis vom YAMAHA-Händ-
ler prüfen lassen1.Ölwechsel-Intervallanzeige „
7
“
2. Antriebsriemen-Kontrolleuchte „V-Belt“
3. Fernlicht-Kontrolleuchte „&“
4. Blinker-Kontrolleuchten „4“ u. „6“
5GJ-9-GV 5/26/01 11:08 AM Page 18

3-4
Armaturen, Bedienungselemente und deren Funktion
1
23
4
5
6
7
8
9
durchschnittliche Reichweite einer Tank-
füllung ermittelt werden, was die Planung
von Tankintervallen erlaubt
12
GAU02950

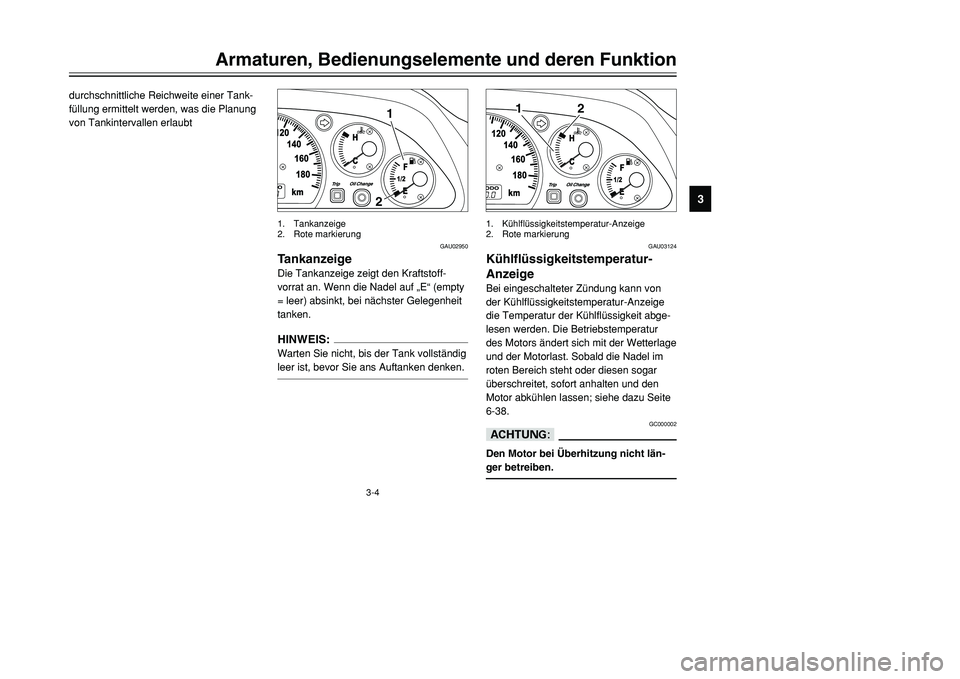

TankanzeigeDie Tankanzeige zeigt den Kraftstoff-
vorrat an. Wenn die Nadel auf „E“ (empty
= leer) absinkt, bei nächster Gelegenheit
tanken.HINWEIS:Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken.1. Tankanzeige
2. Rote markierung
2
1
1. Kühlflüssigkeitstemperatur-Anzeige
2. Rote markierung
GAU03124
Kühlflüssigkeitstemperatur-
AnzeigeBei eingeschalteter Zündung kann von
der Kühlflüssigkeitstemperatur-Anzeige
die Temperatur der Kühlflüssigkeit abge-
lesen werden. Die Betriebstemperatur
des Motors ändert sich mit der Wetterlage
und der Motorlast. Sobald die Nadel im
roten Bereich steht oder diesen sogar
überschreitet, sofort anhalten und den
Motor abkühlen lassen; siehe dazu Seite
6-38.
GC000002
dDDen Motor bei Überhitzung nicht län-
ger betreiben.
