YAMAHA TMAX 2001 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 30

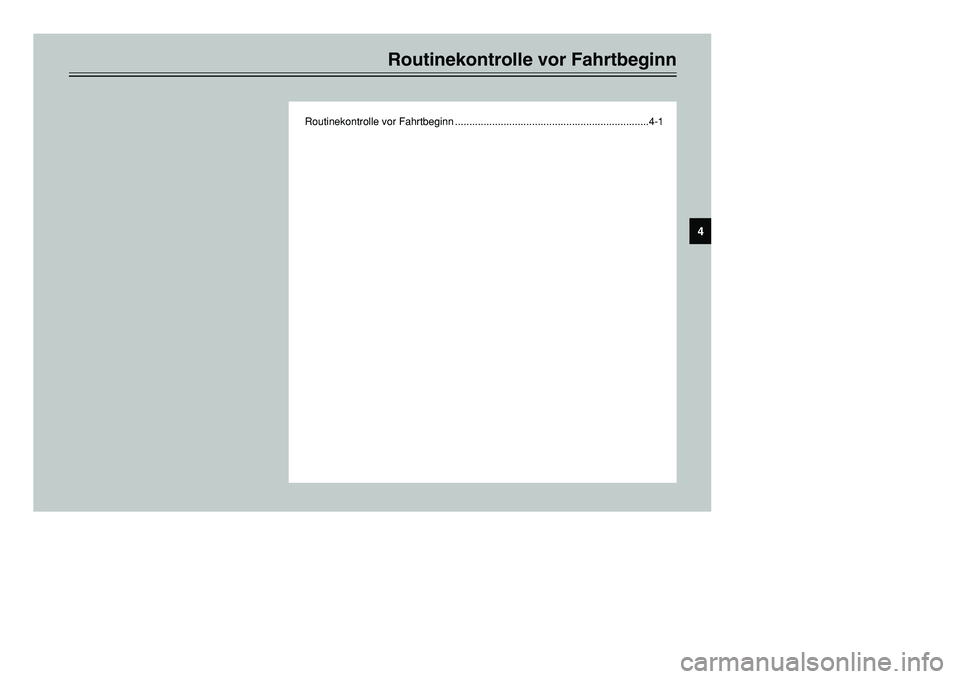

Routinekontrolle vor Fahrtbeginn
Routinekontrolle vor Fahrtbeginn ....................................................................4-1
4
5GJ-9-GV 5/26/01 11:08 AM Page 31

4-1
GAU01114

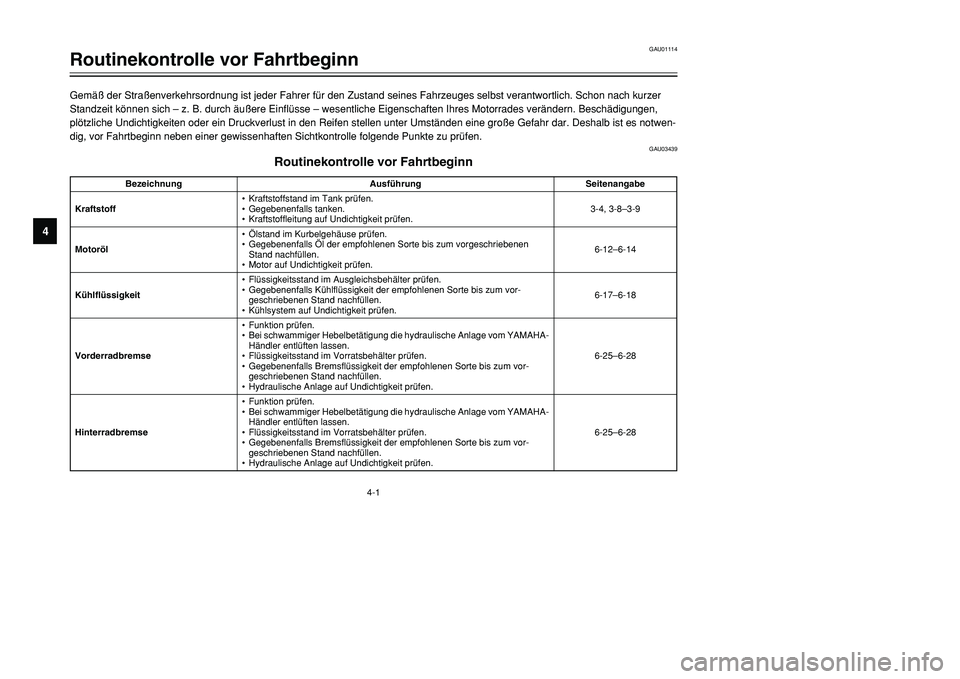

Routinekontrolle vor Fahrtbeginn
1
2
34
5
6
7
8
9
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwen-
dig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seitenangabe
Kraftstoff•Kraftstoffstand im Tank prüfen.
•Gegebenenfalls tanken.
•Kraftstoffleitung auf Undichtigkeit prüfen.3-4, 3-8–3-9
Motoröl•Ölstand im Kurbelgehäuse prüfen.
•Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
•Motor auf Undichtigkeit prüfen.6-12–6-14
Kühlflüssigkeit•Flüssigkeitsstand im Ausgleichsbehälter prüfen.
•Gegebenenfalls Kühlflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
•Kühlsystem auf Undichtigkeit prüfen.6-17–6-18
Vorderradbremse•Funktion prüfen.
•Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
•Flüssigkeitsstand im Vorratsbehälter prüfen.
•Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
•Hydraulische Anlage auf Undichtigkeit prüfen.6-25–6-28
Hinterradbremse•Funktion prüfen.
•Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
•Flüssigkeitsstand im Vorratsbehälter prüfen.
•Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
•Hydraulische Anlage auf Undichtigkeit prüfen.6-25–6-28
5GJ-9-GV 5/26/01 11:08 AM Page 32

4-2

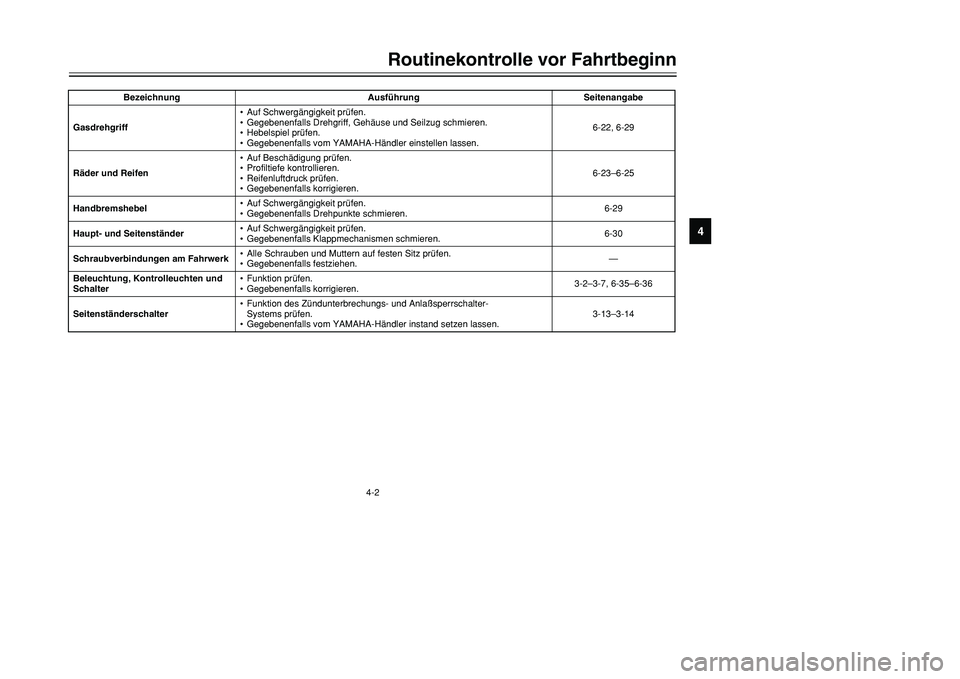

Routinekontrolle vor Fahrtbeginn
1
2
34
5
6
7
8
9
Gasdrehgriff•Auf Schwergängigkeit prüfen.
•Gegebenenfalls Drehgriff, Gehäuse und Seilzug schmieren.
•Hebelspiel prüfen.
•Gegebenenfalls vom YAMAHA-Händler einstellen lassen.6-22, 6-29
Räder und Reifen•Auf Beschädigung prüfen.
•Profiltiefe kontrollieren.
•Reifenluftdruck prüfen.
•Gegebenenfalls korrigieren.6-23–6-25
Handbremshebel•Auf Schwergängigkeit prüfen.
•Gegebenenfalls Drehpunkte schmieren.6-29
Haupt- und Seitenständer•Auf Schwergängigkeit prüfen.
•Gegebenenfalls Klappmechanismen schmieren.6-30
Schraubverbindungen am Fahrwerk•Alle Schrauben und Muttern auf festen Sitz prüfen.
•Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
Schalter•Funktion prüfen.
•Gegebenenfalls korrigieren.3-2–3-7, 6-35–6-36
Seitenständerschalter•Funktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
•Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-13–3-14 Bezeichnung Ausführung Seitenangabe
5GJ-9-GV 5/26/01 11:08 AM Page 33

4-3
Routinekontrolle vor Fahrtbeginn
1
2
34
5
6
7
8
9

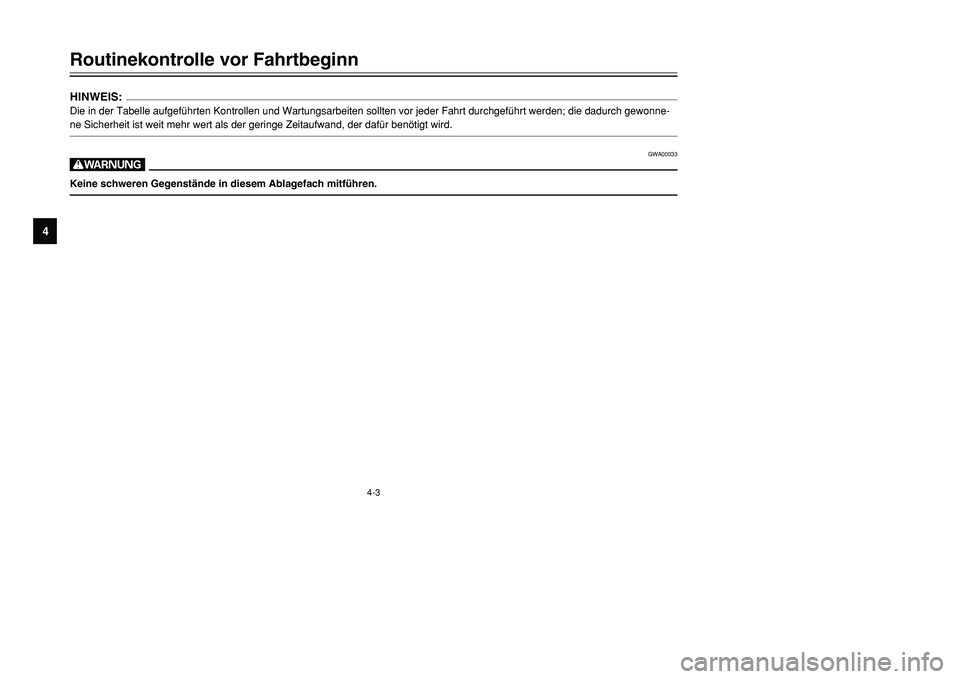

HINWEIS:Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonne-
ne Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
GWA00033
WKeine schweren Gegenstände in diesem Ablagefach mitführen.
5GJ-9-GV 5/26/01 11:08 AM Page 34

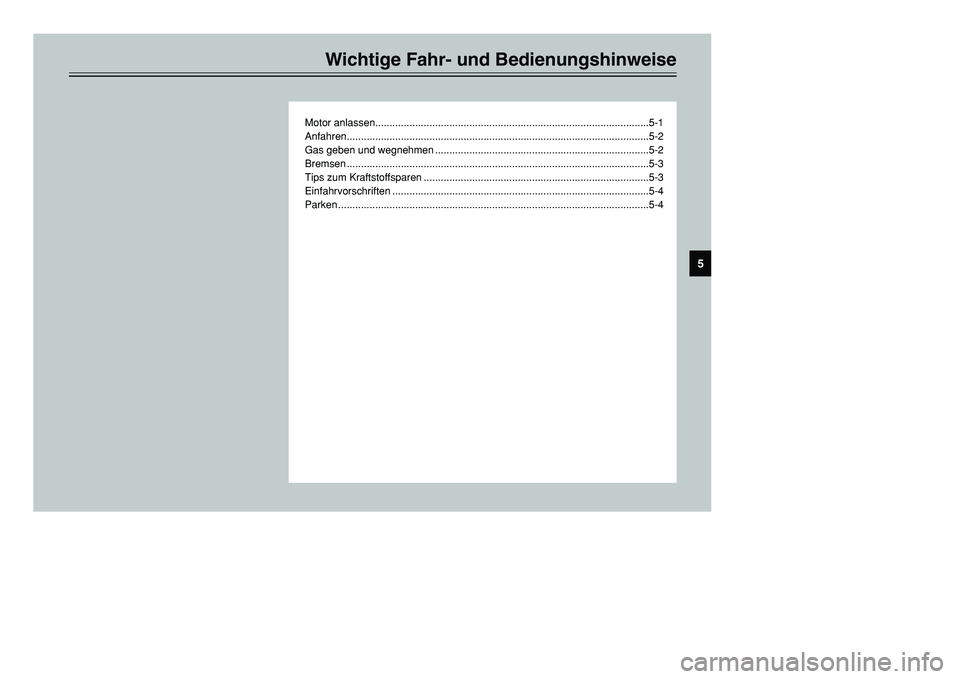

Wichtige Fahr- und Bedienungshinweise
Motor anlassen................................................................................................5-1
Anfahren..........................................................................................................5-2
Gas geben und wegnehmen ...........................................................................5-2
Bremsen ..........................................................................................................5-3
Tips zum Kraftstoffsparen ...............................................................................5-3
Einfahrvorschriften ..........................................................................................5-4
Parken .............................................................................................................5-4
5
5GJ-9-GV 5/26/01 11:08 AM Page 35

5-1

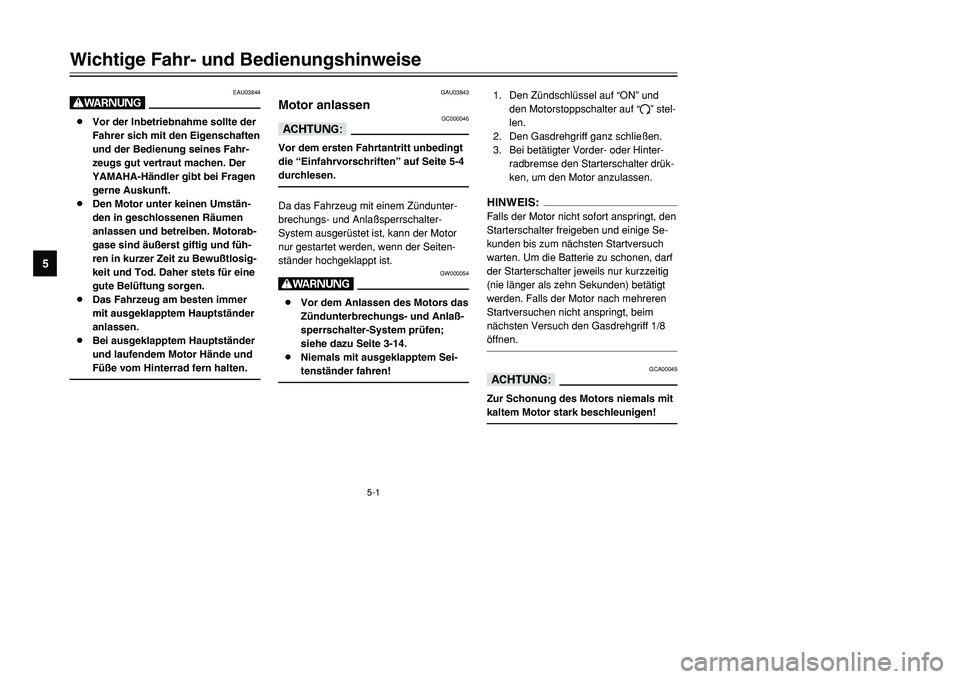

EAU03844
W8Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
8Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motorab-
gase sind äußerst giftig und füh-
ren in kurzer Zeit zu Bewußtlosig-
keit und Tod. Daher stets für eine
gute Belüftung sorgen.
8Das Fahrzeug am besten immer
mit ausgeklapptem Hauptständer
anlassen.
8Bei ausgeklapptem Hauptständer
und laufendem Motor Hände und
Füße vom Hinterrad fern halten.
GAU03843
Motor anlassen
GC000046
dDVor dem ersten Fahrtantritt unbedingt
die “Einfahrvorschriften” auf Seite 5-4
durchlesen.Da das Fahrzeug mit einem Zündunter-
brechungs- und Anlaßsperrschalter-
System ausgerüstet ist, kann der Motor
nur gestartet werden, wenn der Seiten-
ständer hochgeklappt ist.
GW000054
W8Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen;
siehe dazu Seite 3-14.
8Niemals mit ausgeklapptem Sei-
tenständer fahren!
1. Den Zündschlüssel auf “ON” und
den Motorstoppschalter auf “#” stel-
len.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinter-
radbremse den Starterschalter drük-
ken, um den Motor anzulassen.HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Se-
kunden bis zum nächsten Startversuch
warten. Um die Batterie zu schonen, darf
der Starterschalter jeweils nur kurzzeitig
(nie länger als zehn Sekunden) betätigt
werden. Falls der Motor nach mehreren
Startversuchen nicht anspringt, beim
nächsten Versuch den Gasdrehgriff 1/8
öffnen.
GCA00045
dDZur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
Wichtige Fahr- und Bedienungshinweise
1
2
3
45
6
7
8
95GJ-9-GV 5/26/01 11:08 AM Page 36

5-2

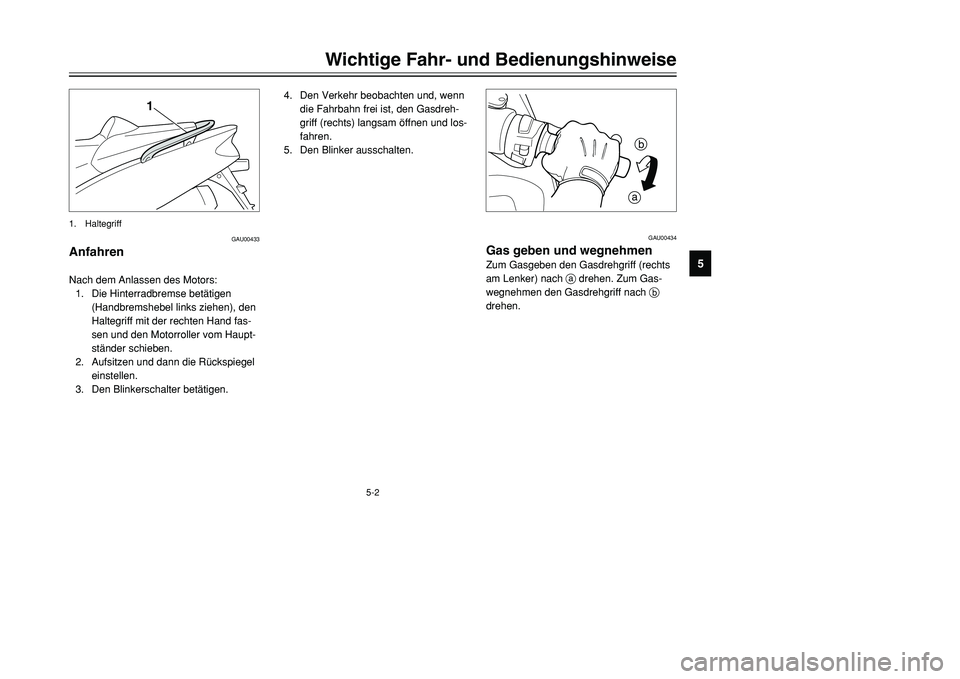

Wichtige Fahr- und Bedienungshinweise
1
2
3
45
6
7
8
9
GAU00433
Anfahren Nach dem Anlassen des Motors:
1. Die Hinterradbremse betätigen
(Handbremshebel links ziehen), den
Haltegriff mit der rechten Hand fas-
sen und den Motorroller vom Haupt-
ständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Den Blinkerschalter betätigen.4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdreh-
griff (rechts) langsam öffnen und los-
fahren.
5. Den Blinker ausschalten.
1
1. Haltegriff
GAU00434
Gas geben und wegnehmenZum Gasgeben den Gasdrehgriff (rechts
am Lenker) nach adrehen. Zum Gas-
wegnehmen den Gasdrehgriff nach b
drehen.
ab
5GJ-9-GV 5/26/01 11:08 AM Page 37

5-3

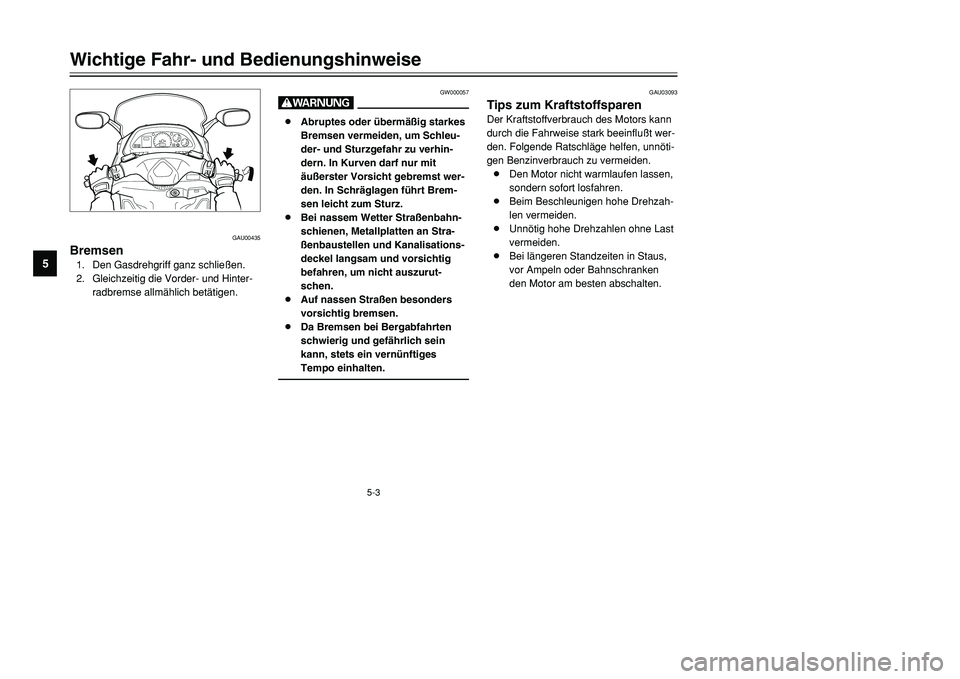

GW000057
W8Abruptes oder übermäßig starkes
Bremsen vermeiden, um Schleu-
der- und Sturzgefahr zu verhin-
dern. In Kurven darf nur mit
äußerster Vorsicht gebremst wer-
den. In Schräglagen führt Brem-
sen leicht zum Sturz.
8Bei nassem Wetter Straßenbahn-
schienen, Metallplatten an Stra-
ßenbaustellen und Kanalisations-
deckel langsam und vorsichtig
befahren, um nicht auszurut-
schen.
8Auf nassen Straßen besonders
vorsichtig bremsen.
8Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
Wichtige Fahr- und Bedienungshinweise
1
2
3
45
6
7
8
9
GAU03093
Tips zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.
8Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
8Beim Beschleunigen hohe Drehzah-
len vermeiden.
8Unnötig hohe Drehzahlen ohne Last
vermeiden.
8Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken
den Motor am besten abschalten.
GAU00435
Bremsen1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter-
radbremse allmählich betätigen.
5GJ-9-GV 5/26/01 11:08 AM Page 38

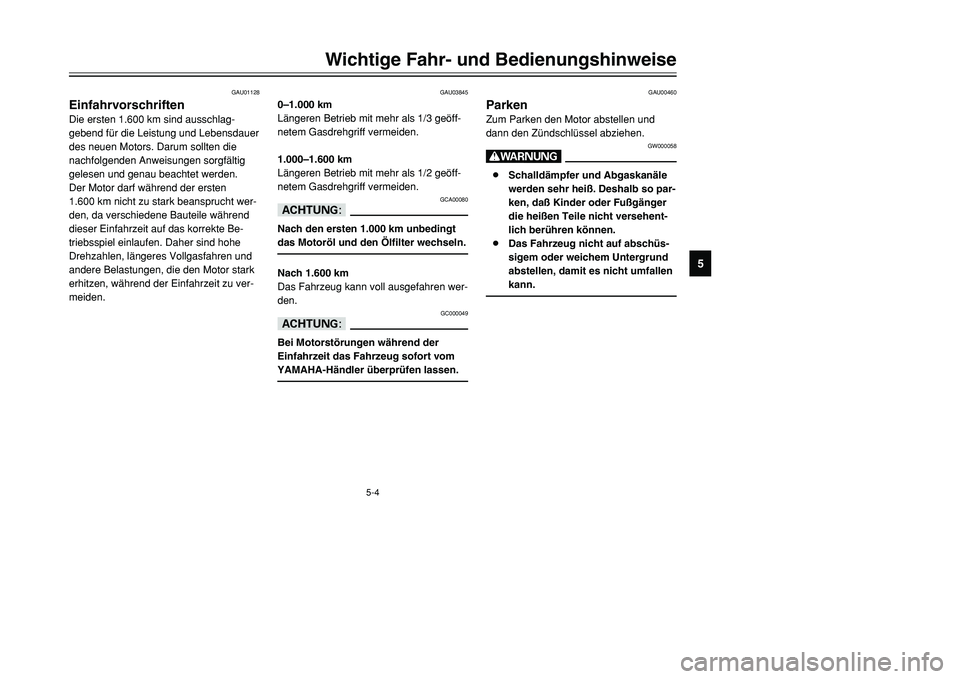

5-4
GAU03845
0–1.000 km
Längeren Betrieb mit mehr als 1/3 geöff-
netem Gasdrehgriff vermeiden.
1.000–1.600 km
Längeren Betrieb mit mehr als 1/2 geöff-
netem Gasdrehgriff vermeiden.
GCA00080
dDNach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln.Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000049
dDBei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort vom
YAMAHA-Händler überprüfen lassen.
Wichtige Fahr- und Bedienungshinweise
1
2
3
45
6
7
8
9
GAU01128
EinfahrvorschriftenDie ersten 1.600 km sind ausschlag-
gebend für die Leistung und Lebensdauer
des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig
gelesen und genau beachtet werden.
Der Motor darf während der ersten
1.600 km nicht zu stark beansprucht wer-
den, da verschiedene Bauteile während
dieser Einfahrzeit auf das korrekte Be-
triebsspiel einlaufen. Daher sind hohe
Drehzahlen, längeres Vollgasfahren und
andere Belastungen, die den Motor stark
erhitzen, während der Einfahrzeit zu ver-
meiden.
GAU00460
ParkenZum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GW000058
W8Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehent-
lich berühren können.
8Das Fahrzeug nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
