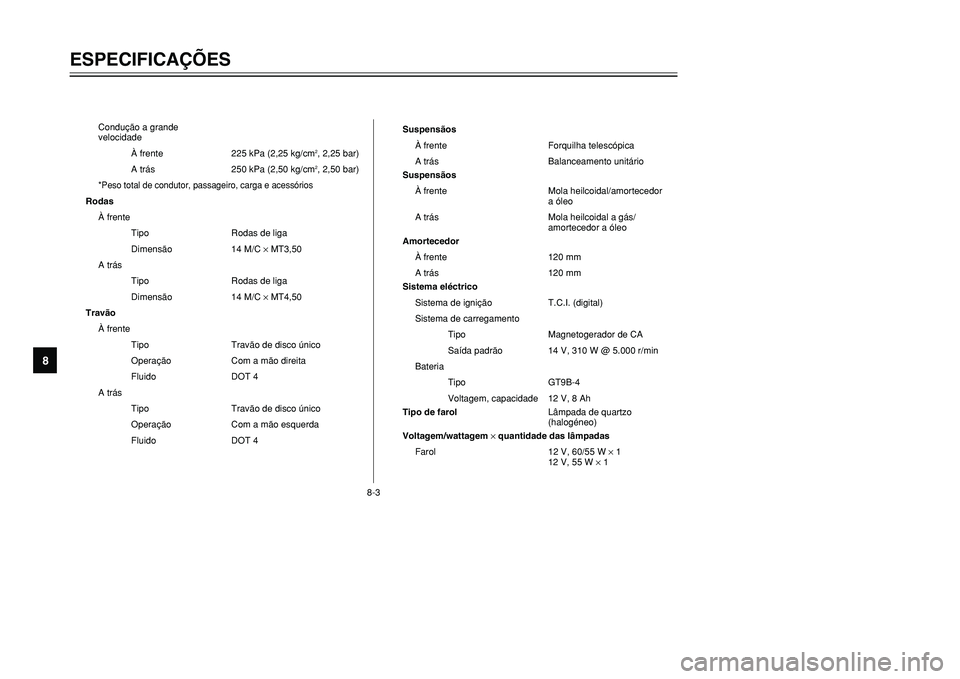

YAMAHA TMAX 2001 Manual de utilização (in Portuguese)

Condução a grande
velocidade
À frente 225 kPa (2,25 kg/cm
2, 2,25 bar)
A trás 250 kPa (2,50 kg/cm2, 2,50 bar)
*Peso total de condutor, passageiro, carga e acessórios
Rodas
À frente
Tipo Rodas de liga
Dimensão 14 M/C ×MT3,50
A trás
Tipo Rodas de liga
Dimensão 14 M/C ×MT4,50
Travão
À frente
Tipo Travão de disco único
Operação Com a mão direita
Fluido DOT 4
A trás
Tipo Travão de disco único
Operação Com a mão esquerda
Fluido DOT 4Suspensãos
À frente Forquilha telescópica
A trás Balanceamento unitário
Suspensãos
À frente Mola heilcoidal/amortecedor
a óleo
A trás Mola heilcoidal a gás/
amortecedor a óleo
Amortecedor
À frente 120 mm
A trás 120 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetogerador de CA
Saída padrão 14 V, 310 W @ 5.000 r/min
Bateria
Tipo GT9B-4
Voltagem, capacidade 12 V, 8 Ah
Tipo de farolLâmpada de quartzo
(halogéneo)
Voltagem/wattagem ×quantidade das lâmpadas
Farol 12 V, 60/55 W ×1
12 V, 55 W ×1
ESPECIFICAÇÕES
1
2
3
4
5
6
78
9
8-3
5GJ-9-PV 5/26/01 11:14 AM Page 90

8-4
ESPECIFICAÇÕES
1
2
3
4
5
6
78
9

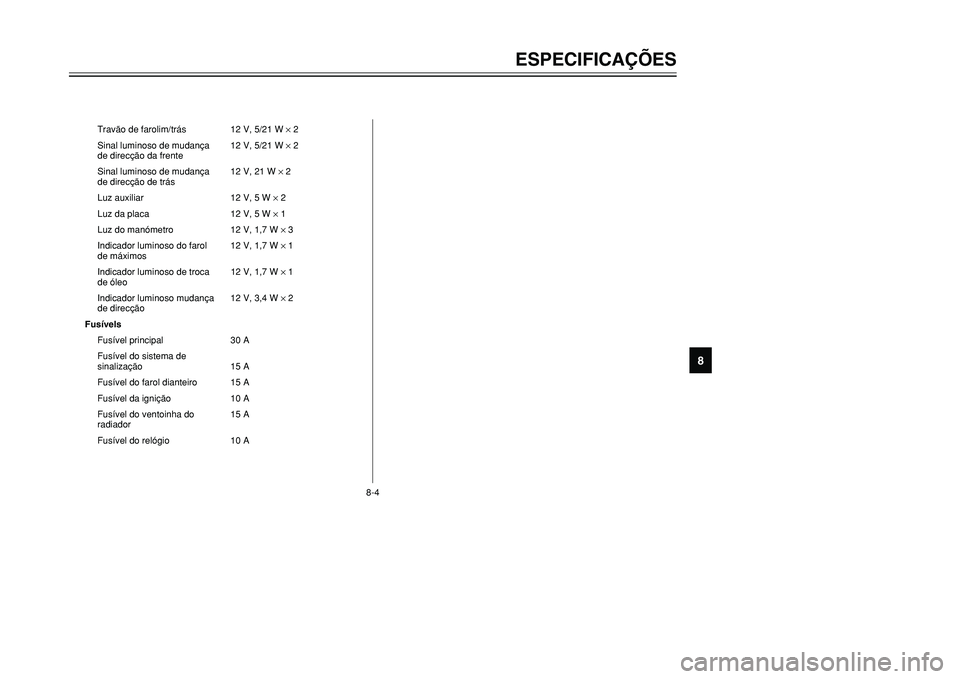

Travão de farolim/trás 12 V, 5/21 W ×2
Sinal luminoso de mudança 12 V, 5/21 W ×2
de direcção da frente
Sinal luminoso de mudança 12 V, 21 W ×2
de direcção de trás
Luz auxiliar 12 V, 5 W ×2
Luz da placa 12 V, 5 W ×1
Luz do manómetro 12 V, 1,7 W ×3
Indicador luminoso do farol 12 V, 1,7 W ×1
de máximos
Indicador luminoso de troca 12 V, 1,7 W ×1
de óleo
Indicador luminoso mudança 12 V, 3,4 W ×2
de direcção
Fusívels
Fusível principal 30 A
Fusível do sistema de
sinalização15 A
Fusível do farol dianteiro 15 A
Fusível da ignição10 A
Fusível do ventoinha do 15 A
radiador
Fusível do relógio 10 A
5GJ-9-PV 5/26/01 11:14 AM Page 91

1
2
3
4
5
6
7
95GJ-9-PV 5/26/01 11:14 AM Page 92

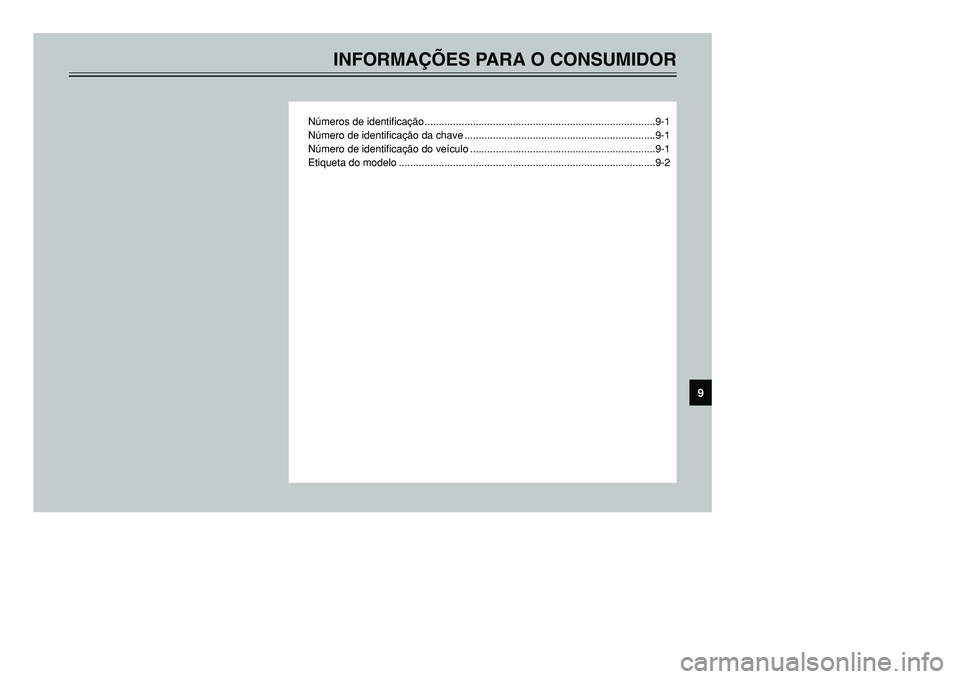

INFORMAÇÕES PARA O CONSUMIDOR
Números de identificação.................................................................................9-1
Número de identificação da chave ...................................................................9-1
Número de identificação do veículo .................................................................9-1
Etiqueta do modelo ..........................................................................................9-2
9
5GJ-9-PV 5/26/01 11:14 AM Page 93

1
1
PAU02944

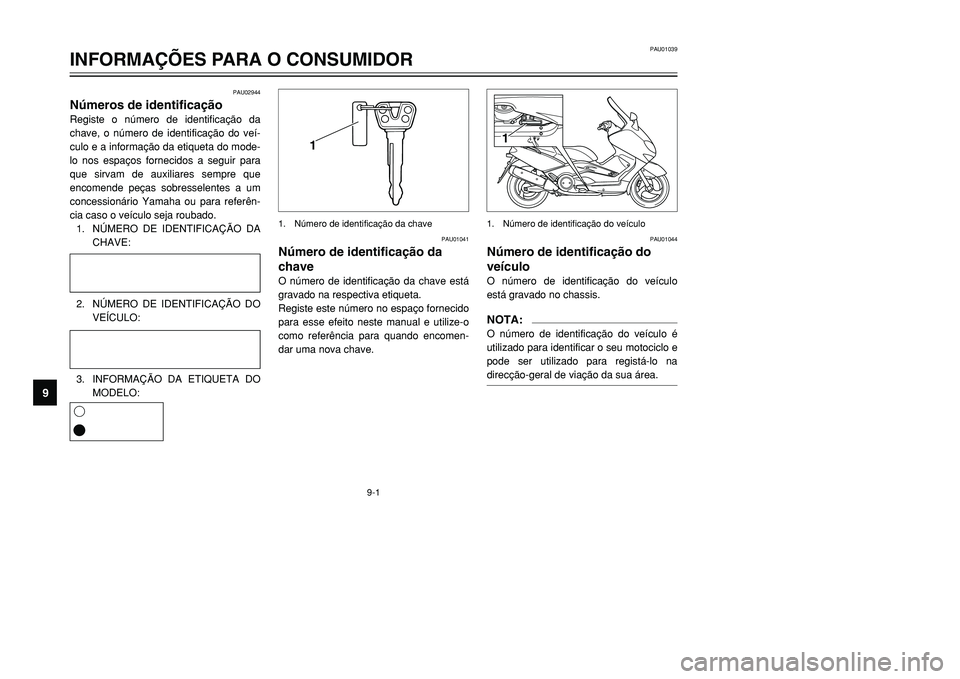

Números de identificaçãoRegiste o número de identificação da
chave, o número de identificação do veí-
culo e a informação da etiqueta do mode-
lo nos espaços fornecidos a seguir para
que sirvam de auxiliares sempre que
encomende peças sobresselentes a um
concessionário Yamaha ou para referên-
cia caso o veículo seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
3. INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU01041
Número de identificação da
chaveO número de identificação da chave está
gravado na respectiva etiqueta.
Registe este número no espaço fornecido
para esse efeito neste manual e utilize-o
como referência para quando encomen-
dar uma nova chave.
PAU01044
Número de identificação do
veículoO número de identificação do veículo
está gravado no chassis.NOTA:O número de identificação do veículo é
utilizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na
direcção-geral de viação da sua área.
1. Número de identificação da chave 1. Número de identificação do veículo
9-1
PAU01039
INFORMAÇÕES PARA O CONSUMIDOR
1
2
3
4
5
6
7
89
1
6
5GJ-9-PV 5/26/01 11:14 AM Page 94

9-2
INFORMAÇÕES PARA O CONSUMIDOR
1
2
4
5
6
7
89
1
PAU03757

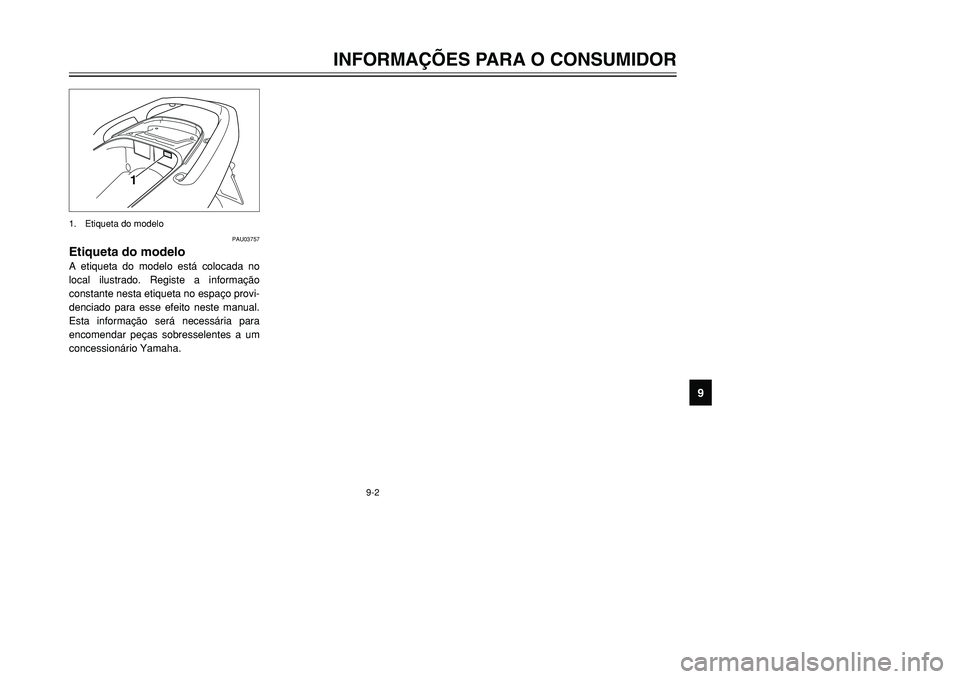

Etiqueta do modelo A etiqueta do modelo está colocada no
local ilustrado. Registe a informação
constante nesta etiqueta no espaço provi-
denciado para esse efeito neste manual.
Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.1. Etiqueta do modelo
5GJ-9-PV 5/26/01 11:14 AM Page 95

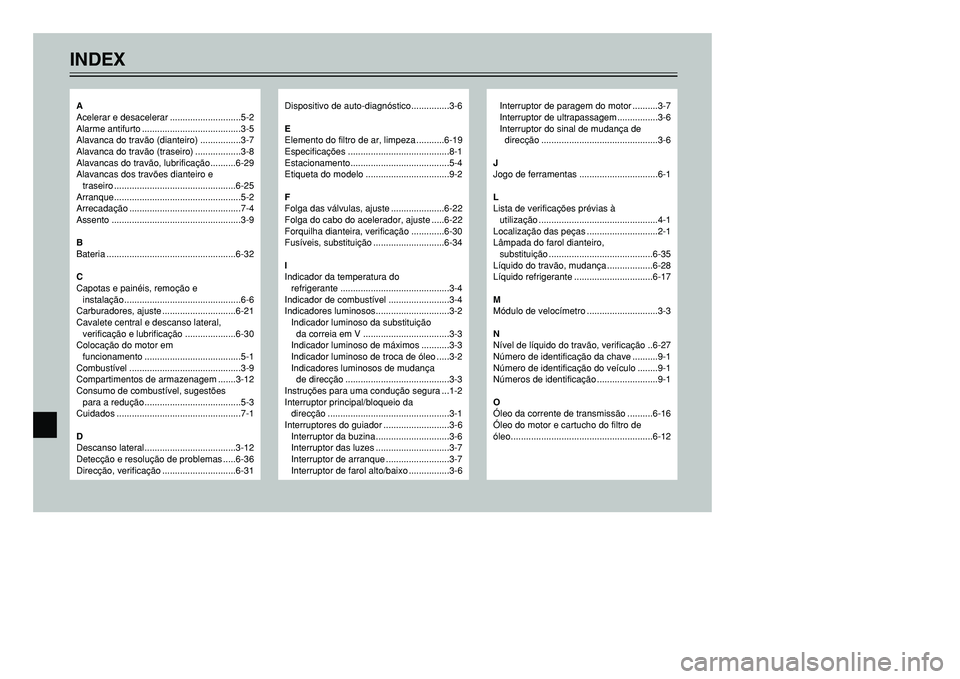

INDEX
Dispositivo de auto-diagnóstico...............3-6
E
Elemento do filtro de ar, limpeza ...........6-19
Especificações ........................................8-1
Estacionamento.......................................5-4
Etiqueta do modelo .................................9-2
F
Folga das válvulas, ajuste .....................6-22
Folga do cabo do acelerador, ajuste .....6-22
Forquilha dianteira, verificação .............6-30
Fusíveis, substituição ............................6-34
I
Indicador da temperatura do
refrigerante ...........................................3-4
Indicador de combustível ........................3-4
Indicadores luminosos.............................3-2
Indicador luminoso da substituição
da correia em V ..................................3-3
Indicador luminoso de máximos ...........3-3
Indicador luminoso de troca de óleo .....3-2
Indicadores luminosos de mudança
de direcção .........................................3-3
Instruções para uma condução segura ...1-2
Interruptor principal/bloqueio da
direcção ................................................3-1
Interruptores do guiador ..........................3-6
Interruptor da buzina .............................3-6
Interruptor das luzes .............................3-7
Interruptor de arranque .........................3-7
Interruptor de farol alto/baixo ................3-6
Interruptor de paragem do motor ..........3-7
Interruptor de ultrapassagem ................3-6
Interruptor do sinal de mudança de
direcção ..............................................3-6
J
Jogo de ferramentas ...............................6-1
L
Lista de verificações prévias à
utilização ...............................................4-1
Localização das peças ............................2-1
Lâmpada do farol dianteiro,
substituição .........................................6-35
Líquido do travão, mudança ..................6-28
Líquido refrigerante ...............................6-17
M
Módulo de velocímetro ............................3-3
N
Nível de líquido do travão, verificação ..6-27
Número de identificação da chave ..........9-1
Número de identificação do veículo ........9-1
Números de identificação ........................9-1
O
Óleo da corrente de transmissão ..........6-16
Óleo do motor e cartucho do filtro de
óleo........................................................6-12
A
Acelerar e desacelerar ............................5-2
Alarme antifurto .......................................3-5
Alavanca do travão (dianteiro) ................3-7
Alavanca do travão (traseiro) ..................3-8
Alavancas do travão, lubrificação..........6-29
Alavancas dos travões dianteiro e
traseiro ................................................6-25
Arranque..................................................5-2
Arrecadação ............................................7-4
Assento ...................................................3-9
B
Bateria ...................................................6-32
C
Capotas e painéis, remoção e
instalação ..............................................6-6
Carburadores, ajuste .............................6-21
Cavalete central e descanso lateral,
verificação e lubrificação ....................6-30
Colocação do motor em
funcionamento ......................................5-1
Combustível ............................................3-9
Compartimentos de armazenagem .......3-12
Consumo de combustível, sugestões
para a redução ......................................5-3
Cuidados .................................................7-1
D
Descanso lateral....................................3-12
Detecção e resolução de problemas .....6-36
Direcção, verificação .............................6-31
5GJ-9-PV 5/26/01 11:14 AM Page 96

P
Pastilhas do travão da frente e de trás,
verificação ...........................................6-26
Pneus ....................................................6-23
Punho e cabo do acelerador,
verificação e lubrificação ....................6-29
R
Recosto do condutor, ajuste..................3-10
Relógio ....................................................3-5
Rodagem de amaciamento do motor ......5-4
Rodas ....................................................6-25
Rolamentos de roda, verificação ...........6-32
S
Sistema de corte do circuito de
ignição ................................................3-13
Suporte do capacete .............................3-11
T
Tabela de lubrificação e manutenção
periódica ...............................................6-3
Tabelas de detecção e resolução de
problemas ...........................................6-37
Tampa do depósito de combustível ........3-8
Travar ......................................................5-3
V
Velas de ignição, verificação ...................6-9
Velocidade de ralenti do motor..............6-21
INDEX
5GJ-9-PV 5/26/01 11:14 AM Page 97

5GJ-9-PV 5/26/01 11:14 AM Page 98

IMPRESSO EM PAPEL RECICLADOPRINTED IN JAPAN
2001·5–0.1×1(P)
!
MANUAL DO UTILIZADOR
5GJ-28199-PVXP500
YAMAHA MOTOR CO., LTD.
