CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
8-3
1
2
3
4
5
6
789
10
11
12
p uede incl uso elimin ars e l a decolor a-
ción térmic a de los s is tem as de es ca -
pe de a cero inoxid able).
3 . S e recomiend a a plic ar u n aero sol anti-
corro sión a tod as las su perficie s de
met al, incl uid as las su perficie s crom a-
d as y ch apad as con ní quel, para pre-
venir l a corro sión.
4. Utilice aceite en a erosol
como limpia-
dor univer sal p ara elimina r todo re sto
de sucied ad.
5. Reto que los pequeños daños en l a
pint ura provoc ados por piedr as, etc.
6. Aplique cer a a tod as las su perficies
pint adas .
7. Deje que el scooter se se que por com-
pleto antes de g uardarlo o c ubrirlo.
ADVERTENCIA
SWA10 94 3
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.

Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
ATENCIÓN
S CA10 801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
S olicite cons ejo a un conce sion ario
Y am aha a cerca de los productos que
p uede utiliz ar.

Con el l ava do, l a llu via o lo s clim as hú-
medo s la óptica del faro se pu ede em-
p añar. Encender el f aro d ura nte un
b reve periodo ayu da rá a elimin ar l ahumed ad de la óptica.
S AU 36554
AlmacenamientoPeriodo corto
G uarde siempre el s cooter en un l uga r fre s-
co y s eco y, si e s preci so, protéj alo contr a el
polvo con una f und a porosa . Verifique que
el motor y el sis tem a de e sca pe es tén fríos
a nte s de c ubrir el scooter.ATENCIÓN
S CA10 821

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, es tablos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Ante s de g uardar el scooter d ura nte v ario s
me se s:
1. O bserve tod as las in str uccione s que
s e f acilit an en el a part ado “C uid ados ”
de es te capít ulo.
2. Llene el depó sito de g asolina y aña da
e stabiliz ador de g asolina (si dis pone
de él) p ara evit ar que el depó sito se
2PW-9-S0_1.book 3 ページ ２０１５年２月１９日　木曜日　午後４時５４分

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
8-4
1
2
3
4
5
6
78
9
10
11
12

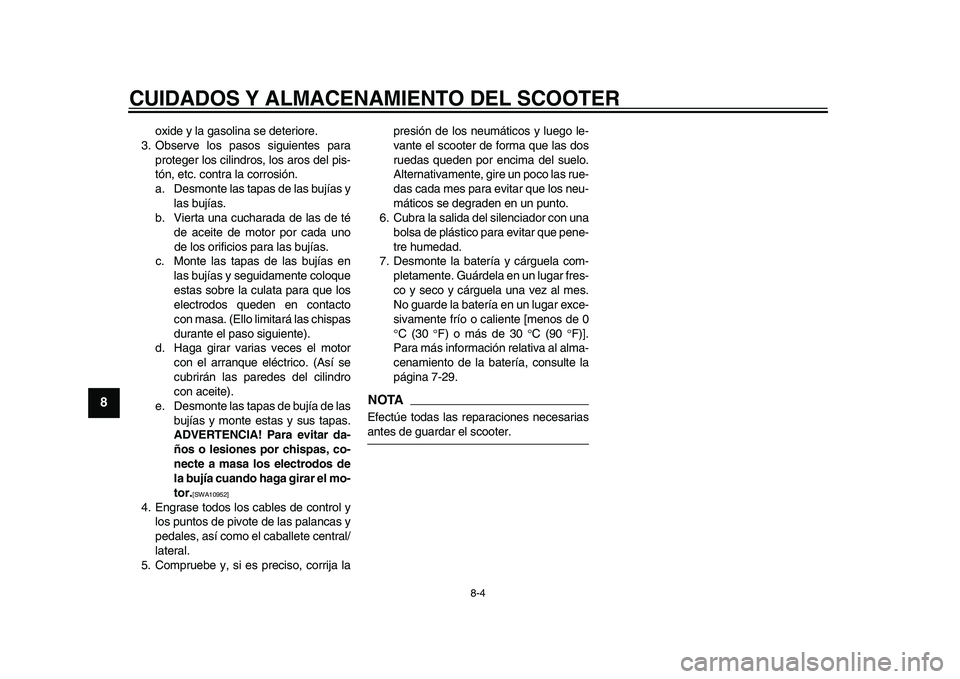

oxide y l a g as olina s e deteriore.
3 .O bserve lo s p asos sig uiente s p ara
proteger lo s cilindro s, lo s a ro s del pi s-
tón, etc. contr a la corro sión.
a .De smonte l as ta p as de l as bují as y
l as bují as.
b .Viert a u na c uch ara da de l as de té
de aceite de motor por c ada u no
de los orificio s p ara las bu jías .
c.

Monte l as tapas de l as bu jías en
l as bují as y s egu idamente colo que
e stas s o bre l a c ula ta p ara que lo s
electrodos qu eden en cont acto
con m asa. (Ello limit ará l as chi sp as
d ura nte el p aso sig uiente).
d. H aga gir ar v arias vece s el motor
con el arr anque eléctrico. (A sí se
c ub rirán l as p aredes del cilindro
con aceite).
e. Des monte las ta pas de bují a de l as
bují as y monte e stas y sus tapas .
ADVERTENCIA! Para evitar da-
ños o lesiones por chispas, co-
necte a masa los electrodos de
la bujía cuando haga girar el mo-
tor.
[ S WA10 952]
4. Engr ase todo s lo s c able s de control y
lo s p untos de pivote de l as pala nc as y
peda les, as í como el c aballete centr al/
l a ter al.
5. Compr uebe y, s i es preci so, corrij a l a pre
sión de lo s neu mático s y l uego le-
v a nte el s cooter de form a que l as do s
r u edas queden por encim a del su elo.
Altern ativ amente, gire un poco l as rue-
d as cada me s p ara evit ar qu e l
os ne u-
mático s s e degr aden en u n punto.
6. C ubra la sa lida del s ilencia dor con una
b ol sa de plás tico para evit ar qu e pene-
tre hu medad.
7. De smonte l a baterí a y cárg uel a com-
plet amente. G uárdel a en u n lugar fre s-
co y s eco y cárg uel a u n a vez
a l me s.
No g uarde la ba terí a en u n lugar exce-
s iv amente frío o c aliente [meno s de 0
 C ( 30 F) o má s de 3 0 C ( 90 F)].
P ara má s inform ación rel ativ a a l a lm a-
cen amiento de l a ba terí a, con sulte l a
página 7-29.
NOTAEfectúe tod as las rep ara cione s nece sariasa nte s de g uardar el scooter.
2PW-9-S0_1.book 4 ページ ２０１５年２月１９日　木曜日　午後４時５４分

9-1
1
2
3
4
5
6
7
8910
11
12
ESPECIFICACIONES
SAU50 91S
Dimensiones:Longitu d total:
2200 mm ( 86.6 in)
Anch ura tot al:
775 mm ( 30.5 in)
Alt ura tota l:
1420/1475 mm (55. 9/58 .1 in)
Alt ura del asiento:
8 00 mm ( 31.5 in)
Di sta nci a entre eje s:
158 0 mm (62.2 in)
Holg ura mínim a a l su elo:
125 mm (4. 92 in)
R adio de giro mínimo:
2 800 mm (110.2 in)Peso:Pe so en orden de ma rcha:
XP500 21 9 kg (4 83 lb)
XP500A 222 kg (4 89 lb )Motor:Tipo de motor:
4 tiempo s, refriger ado por lí quido, DOHC
Di spos ición de cilindros :
2 cilindro s en línea
Cilindr ada:
5 30 cm
3
C alib re  Ca rrera:
6 8.0  73.0 mm (2.6 8  2. 87 in)
Rel ación de compre sión:
10.9 : 1
S is tem a de a rranque:
Arr anqu e eléctrico
S is tem a de l ubric ación:
Cárter seco
Aceite de motor:M arc a recomend ada:
YAMALUBE
Tipo: SAE 10W- 30 o 10W-40
C alid ad de aceite de motor recomend ado:
S ervicio API tipo SG o su perior/JA SO MA
C antid ad de aceite de motor:
S in c art ucho de rep ue sto del filtro de acei-
te: 2.70 L (2. 85 U S q t, 2. 38 Imp. qt)
Con c art ucho de rep uesto del filtro de acei-
te: 2.90 L ( 3.07 U S q t, 2.55 Imp. qt)Cantidad de líquido refrigerante:Depós ito de líquido refriger ante (h asta la m ar-
c a de nivel máximo):
0.27 L (0.2 9 U S q t, 0.24 Imp. qt)
R adi ador (incl uid as todas las rutas ):
1.50 L (1.5 9 U S q t, 1.3 2 Imp. qt)Filtro de aire:Filtro de aire:
Elemento de pa pel revestido con aceiteCombustible:Com bustib le recomend ado:
G as olin a norm al s in plomo (G asohol (E10)
a ceptab le)
C apa cid ad del depó sito de com bustib le:
15.0 L ( 3.9 6 U S g al, 3.3 0 Imp.ga l)
C antid ad de re serv a de com bustib le:
3 .0 L (0.7 9 U S g al, 0.66 Imp.g al)
Inyección de gasolina:C uerpo del acelera dor:
M arc a ID:
5 9 C1 00Bujía(s):F ab ricante/modelo:
NGK/CR7E
Di sta nci a entre electrodo s de l a bují a:
0.7–0.8 mm (0.02 8–0.0 31 in)Embrague:Tipo de emb ra gu e:
A utomático m ultidi sco en baño de a ceiteTransmisión:Relación de red ucción prim aria:
1.000
Tra nsmi sión fina l:
Corre a
Rel ación de red ucción sec unda ria:
6.0 34 (52/ 32 x 3 6/22 x 5 9/26)
Tipo de tr ansmi sión:
Corre a tr apezoid al automátic aChasis:Tipo de bastidor:
Di am ante
Áng ulo del eje del antero:
25.00 
B as e del áng ulo de inclin ación:
9 2 mm ( 3.6 in)Neumático delantero:Tipo:
Sin cám ara
T am año:
120/70R15 M/C 56H
2PW-9-S0_1.book 1 ページ ２０１５年２月１９日　木曜日　午後４時５４分

ESPECIFICACIONES
9-2
1
2
3
4
5
6
7
89
10
11
12
F ab ricante/modelo:
DUNLOP/GPR-100FNeumático trasero:Tipo: Sin cám ara
T am año:
160/60R15 M/C 67H
F ab ricante/modelo:
DUNLOP/GPR-100Carga:C arg a máxim a:
XP500 1 96 kg (43 2 lb)
XP500A 1 93 kg (425 l b)
*(Pe so total del cond uctor, el pasajero, el
equip aje y lo s acce sorio s)Presión de aire del neumático (medida
en neumáticos en frío):Condicione s de c arg a:
0– 90 kg (0–1 98 lb )
Del antero:
225 kP a (2.25 kgf/cm
2, 33 psi)
Tras ero:
250 kP a (2.50 kgf/cm2, 3 6 ps i)
Condicione s de c arg a:
XP500 90–1 96 kg (198 –432 l b)
XP500A 90–1 93 kg (1 98–425 l b)
Del antero:
225 kP a (2.25 kgf/cm2, 33 psi)
Tras ero:
2 8 0 kP a (2. 80 kgf/cm2, 41 ps i)
Rueda delantera:Tipo de r ueda :
R ued a de fu ndición T
am año de l a ll anta :
15M/C x MT3 .50
Rueda trasera:Tipo de rueda :
R ued a de f undición
T am año de l a ll anta :
15M/C x MT5.00Freno delantero:Tipo: Freno de di sco do ble
Oper ación:
Oper ación con m ano derech a
Lí quido de freno s e specific ado:
DOT 4Freno trasero:Tipo: Freno de di sco sencillo
Oper ación:
Oper ación con m ano iz quierd a
Lí quido de freno s e specific ado:
DOT 4Suspensión delantera:Tipo:
Hor quilla tele scópic a
Tipo de m uelle/ amortigua dor:
M uelle helicoid al / amortig uador de aceite
Tra yectori a de l a r ueda :
120 mm (4.7 in)Suspensión trasera:Tipo: Bas cu la nte
Tipo de m uelle/ amortigua dor:
M uelle helicoid al / amortig uador de
g as -a ceite Tra
yectori a de l a r ued a:
116 mm (4.6 in)
Sistema eléctrico:S is tem a de encendido:
TCI
S is tem a e stánd ar:
M agneto CABatería:Modelo:
YTZ12 S
Volt aje, c apacid ad:
12 V, 11.0 AhVoltaje, potencia de la bombilla  canti-
dad:F aro:
LED
L u z de freno y po sterior:
LED
L u z de intermitenci a del anter a:
12 V, 21.0 W  2
L u z de intermitenci a tr as era:
12 V, 21.0 W  2
L u z auxili ar:
LED
L u z de l a m atríc ula :
12 V, 5.0 W  1
L u z de in str umento s:
LED
L u z indica dora de l uz de c arreter a:
LED
L u z indica dora de intermitenci a:
LED
L u z de avi so de averí a en el motor:
LED
2PW-9-S0_1.book 2 ページ ２０１５年２月１９日　木曜日　午後４時５４分

ESPECIFICACIONES
9-3
1
2
3
4
5
6
7
8910
11
12
Luz de a viso del sis tem a AB S:
XP500A LED
L uz indica dora del s is tem a de ll ave inteligente:
LEDFusibles:F us ib le principa l:
40.0 A
F us ib le termin al 1:
5.0 A
F us ib le del fa ro:
10.0 A
F us ib le del sis tem a de intermitenci a:
15.0 A
F us ib le de encendido:
7.5 A
F us ib le de l uz de e sta cion amiento:
10.0 A
F us ib le del motor del ventil ador del r adi ador:
15.0 A
F us ib le del sis tem a de inyección de g asolin a:
7.5 A
F us ib le de l a u nida d de control del sis tem
a
AB S:
XP5

00A 7.5 A
F us ib le del motor del sis tem a AB S:
XP500A 30.0 A
F us ib le del solenoide del AB S:
XP500A 15.0 A
F us ib le de rep uesto:
7.5 A
2PW-9-S0_1.book 3 ページ ２０１５年２月１９日　木曜日　午後４時５４分

10-1
1
2
3
4
5
6
7
8
910
11
12
INFORMACIÓN PARA EL CONSUMIDOR
SAU5 3562
Números de identificaciónAnote el número de identific ación del vehí-
c u lo, número de serie del motor y lo s d ato s
de l a eti quet a del modelo en lo s e sp acio s
previ sto s má s aba jo. Nece sita rá dis poner
de es tos número s de identific ación c uando
regi stre el vehíc ulo ante las autorid ades lo-
c a le s y c uando solicite repu esto s a u n con-
ce sion ario Y am aha .
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
IN

FORMACIÓN DE LA ETIQUETA DEL
MODELO:
S AU26411
Número de identificación del vehículo
El número de identific ación del vehíc ulo
e stá gr abado en el bastidor.NOTAEl número de identific ación del vehíc ulo sir-
ve p ara identific ar el vehíc ulo y p uede utili-
z a rs e p ara regis trarla a nte l as autorid ade sde su loc alid ad a efecto s de m atric ula ción.
S AU26442
Número de serie del motor
El número de serie del motor e stá gr abado
en el cárter.
S AU26501
Etiqueta del modelo
1. Número de identific ación del vehículo1
1. Número de serie del motor
1. Eti queta del modelo
1
1
2PW-9-S0_1.book 1 ページ ２０１５年２月１９日　木曜日　午後４時５４分

INFORMACIÓN PARA EL CONSUMIDOR
10-2
1
2
3
4
5
6
7
8
91011
12
La eti quet a del modelo e stá fij ad a en el in-
terior del comp artimento port a o bjeto s tr a-
s ero. (Ve ase l a página 4-17.) Anote lo s
d a to s que figu ra n en e sta eti quet a en el es -
p a cio previ sto. Nece sita rá e sto s d ato s
c uando solicite repu esto s a u n conces iona-
rio Y am aha.
2PW-9-S0_1.book 2 ページ ２０１５年２月１９日　木曜日　午後４時５４分

11-1
1
2
3
4
5
6
7
8
9
1011
12
INDEXAABS (para modelos con ABS)..................4-12
Aceite del motor y c artucho del filtro de
aceite .....................................................7-11
Aceler ación y de saceler ación ....................6- 3
Alm acen amiento ........................................ 8-3
Apertu ra y cierre del as iento ...................... 3-9
Arr anque del motor ....................................6-1
A specto s de s egurid ad en l a
conducción ..............................................1-5BB aterí a.....................................................7-29
Blo queo del freno tr asero,
compro bación ........................................7-22
Bombilla de l a luz de l a matríc ula,
c am bio ...................................................7- 34
Bombilla del intermitente (del antero),
c am bio ...................................................7- 33
B ují as, comprobación ..............................7-10CCaballete centr al y caballete l ateral,
compro bación y engr ase .......................7-27
Caballete l ater al .......................................4-21
Cable de bloqueo del freno tr asero,
aj us te .....................................................7-21
Cable s, compro bación y engr ase ............7-25
Cataliz ador ...............................................4-15
Cojinetes de las ruedas , comprobación ...7-28
Color m ate, prec aución .............................. 8-1
Cómo se blo quea l a dirección.................... 3-8
Comp artimento s port aobjetos ..................4-17
Conector de corriente contin ua................4-24
Conj unto del amorti
gua dor.......................4-21
Conm utador de l a luz de cr uce/carreter a...4- 9 Consu
mo de gas olina, con sejo s par a
red ucirlo .................................................. 6-4
Contacto y de sbloqu eo de l a dirección...... 3-7
Cuadro s de identific ación de averí as...... 7- 36
Cuid ados ................................................... 8-1
DDirección, comprobación ......................... 7-28EEspecific acione s........................................ 9-1
E spejo s retrovi sore s................................ 4-21
E stacionamiento ........................................ 6-5
Eti queta del modelo ................................. 10-1FFaro s....................................................... 7- 32
Filtro de aire, c ambio ............................... 7-16
Fren ada..................................................... 6- 3
F us ible s, c am bio...................................... 7- 30GGas olin a.................................................. 4-14HHolg ura de l a válv ula............................... 7-18
Hor quilla delanter a, compro bación .......... 7-27IIdentificación de averías.......................... 7- 35
Inform ación rel ativa a l a s egurid ad............ 1-1
Inicio de l a march a.................................... 6-2
Interr uptor de intermitenci a........................ 4- 9
Interr uptor de l a bocin a............................ 4-10
Interr uptor de l uce s de emergenci a......... 4-10
Interr uptor de paro del motor ................... 4-10
Interr uptor de ráfag as................................ 4- 9
Interr uptore s del m anillar ........................... 4- 9
Interr uptor ON/de arranque ..................... 4-10
JJuego de herr amientas............................. 7-2
J uego de l a correa de tr ansmisión .......... 7-25
J uego li bre de l as m anetas de freno
del antero y tr asero, compro bación ....... 7-21
J uego li bre del pu ño del acelerador,
compro bación ....................................... 7-17LLíquido de freno, compro bación.............. 7-23
Líquido de freno s, c am bio ....................... 7-25
Líquido refriger ante ................................. 7-14
Ll ave inteligente ........................................ 3-5
Ll ave, m anipulación de l a llave
inteligente y l a ll ave mecánic a................ 3-3
Luce s indic adoras de intermitenci a........... 4-1
Luz de aviso de averí a del motor .............. 4-1
Luz de aviso del sis tem a AB S
(modelos con ABS) ................................. 4-1
Luz de freno/piloto tr asero ...................... 7- 33
Luz de po sición ....................................... 7- 32
Luz indicador a de

l s is tem a de ll ave
inteligente ............................................... 4-2
MM aneta del freno, del antero .................... 4-10
M aneta del freno, tr asero ........................ 4-11
M anetas de freno, engr ase ..................... 7-26
M antenimiento, sis tem a de control de
emi siones ................................................ 7- 3
M antenimiento y engras e, periódicos....... 7-4
Modo de emergenci a.............................. 7- 38
Modo de es tacionamiento ....................... 3-10NNúmero de identificación del vehículo .... 10-1
Número de serie del motor...................... 10-1
2PW-9-S0_1.book 1 ページ ２０１５年２月１９日　木曜日　午後４時５４分

INDEX
11-2
1
2
3
4
5
6
7
8
9
101112
Número s de identific ación ....................... 10-1
Ne umático s.............................................. 7-1 8PPal anc a de blo queo del freno tr asero...... 4-11
P anele s, des montaje y mont aje ................ 7-8
P ar abri sas ............................................... 4-1 9
P as tillas de freno del antero y trasero,
compro bación ........................................ 7-2 3
Pil a de l a llave inteligente, c ambio ............ 3-6
Port acas cos............................................. 4-17
P uño del acelerador y cable,
compro bación y engr ase ....................... 7-26QQuit ar el cont acto del vehíc ulo .................. 3-8RRa dio de alcance del sis tem a de ll ave
inteligente ................................................ 3-2
Ra lentí del motor ..................................... 7-17
Re spaldo del cond uctor, ajuste ............... 4-16
Rod aje del motor ....................................... 6-4
Ru edas .................................................... 7-20SSis tem a de corte del circ uito de
encendido .............................................. 4-22
S is tem a de ll ave inteligente ....................... 3-1
S ituación de l as piez as.............................. 2-1TTacómetro ................................................. 4- 3
T apón del depós ito de gasolin a............... 4-1 3
Te stigo de l uces de c arreter a.................... 4-1
Te stigos y luce s de advertenci a................ 4-1VVelocímetro ............................................... 4-2
Vi sor m ultifunción ...................................... 4- 3
2PW-9-S0_1.book 2 ページ ２０１５年２月１９日　木曜日　午後４時５４分

2PW-9-S0_1.book 3 ページ ２０１５年２月１９日　木曜日　午後４時５４分
