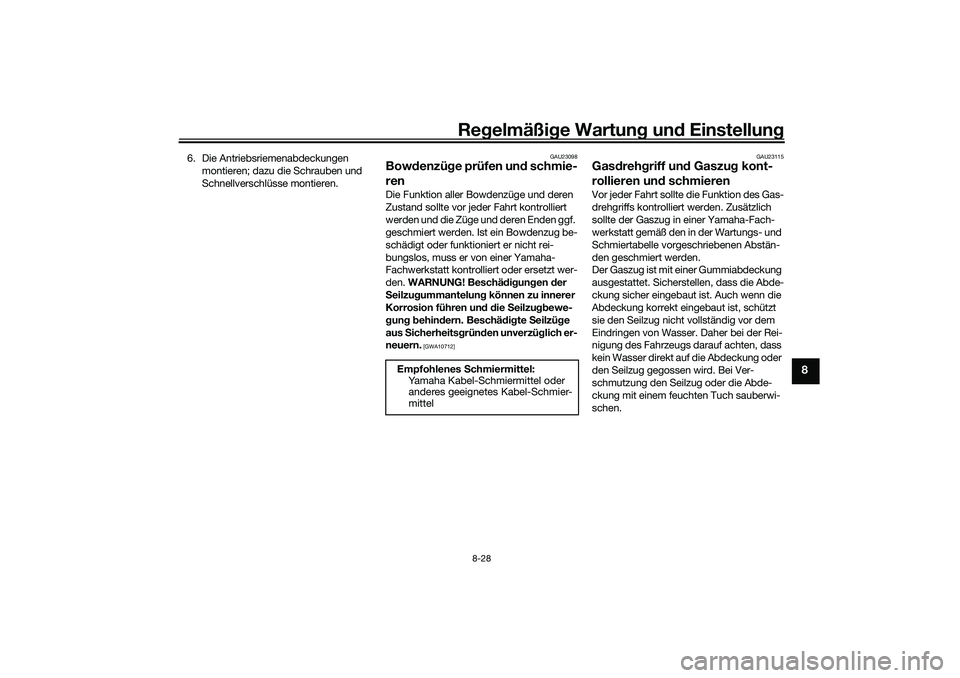

Regelmäßi ge Wartun g und Einstellun g
8-28
8
6. Die Antriebsriemenabdeckungen
montieren; dazu die Schrauben und
Schnellverschlüsse montieren.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB3TG1G0.book Page 28 Monday, August 31, 2020 12:28 PM

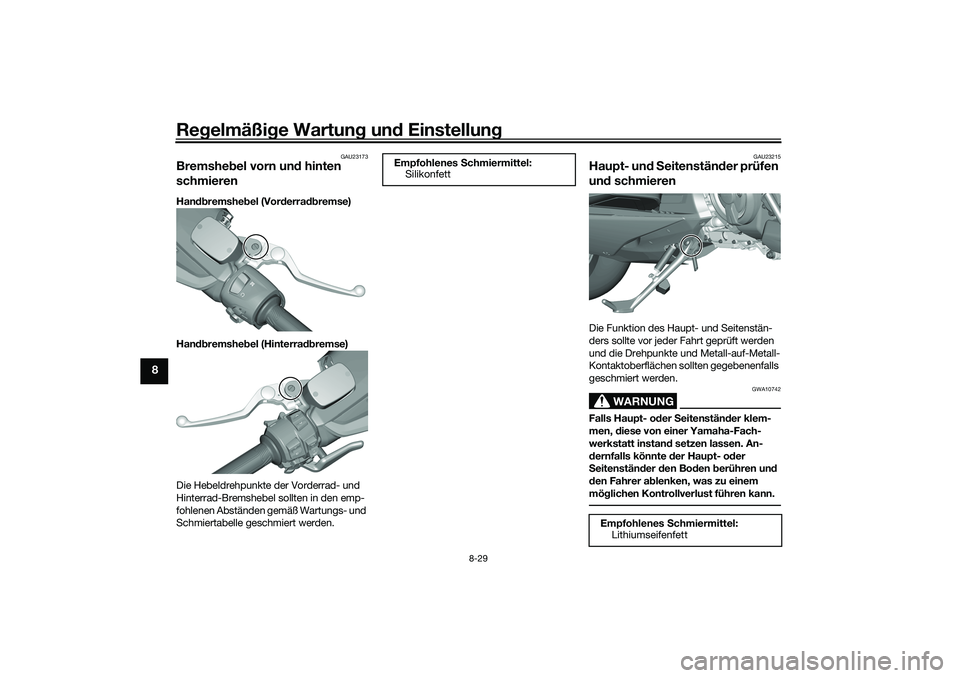

Regelmäßi ge Wartun g un d Einstellun g
8-29
8
GAU23173
Bremshebel vorn un d hinten
schmierenHan dbremshe bel (Vor derra dbremse)
Han dbremshe bel (Hinterra dbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23215
Haupt- un d S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenständ er den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB3TG1G0.book Page 29 Monday, August 31, 2020 12:28 PM

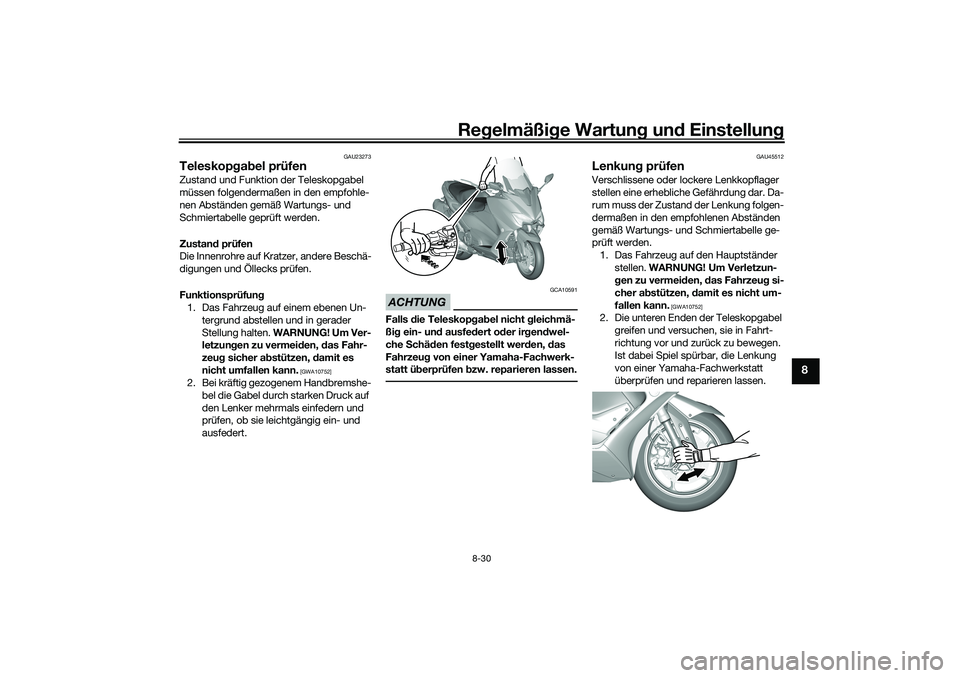

Regelmäßi ge Wartun g und Einstellun g
8-30
8
GAU23273
Teleskopg ab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfed ert oder ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU45512
Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeug si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB3TG1G0.book Page 30 Monday, August 31, 2020 12:28 PM

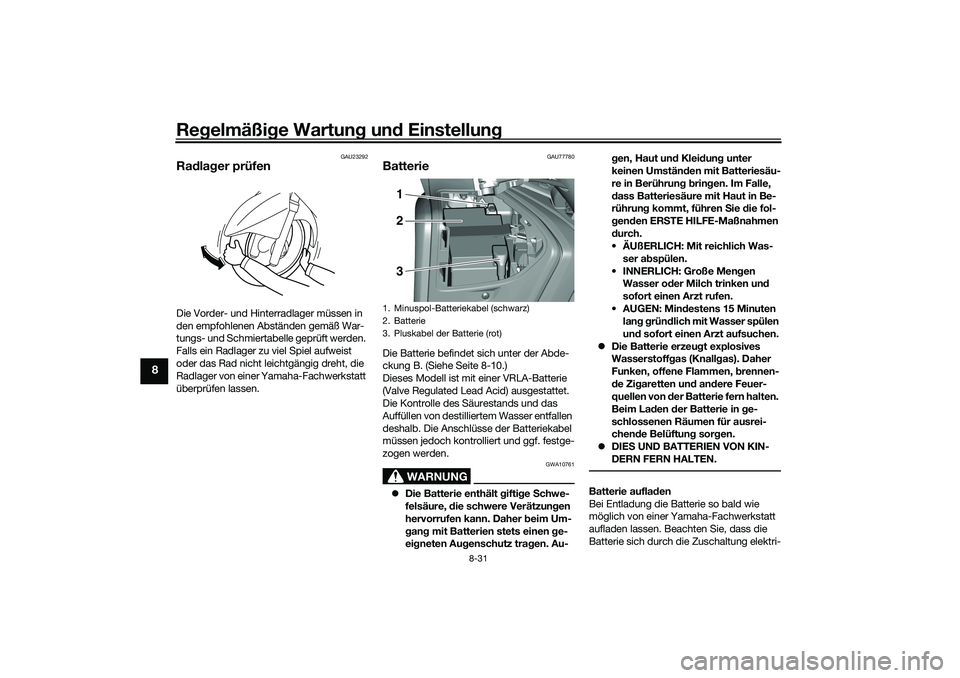

Regelmäßi ge Wartun g un d Einstellun g
8-31
8
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU77780
BatterieDie Batterie befindet sich unter der Abde-
ckung B. (Siehe Seite 8-10.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält g iftige Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z i
g aret

ten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
1. Minuspol-Batteriekabel (schwarz)
2. Batterie
3. Pluskabel der Batterie (rot)
1
2
3
UB3TG1G0.book Page 31 Monday, August 31, 2020 12:28 PM

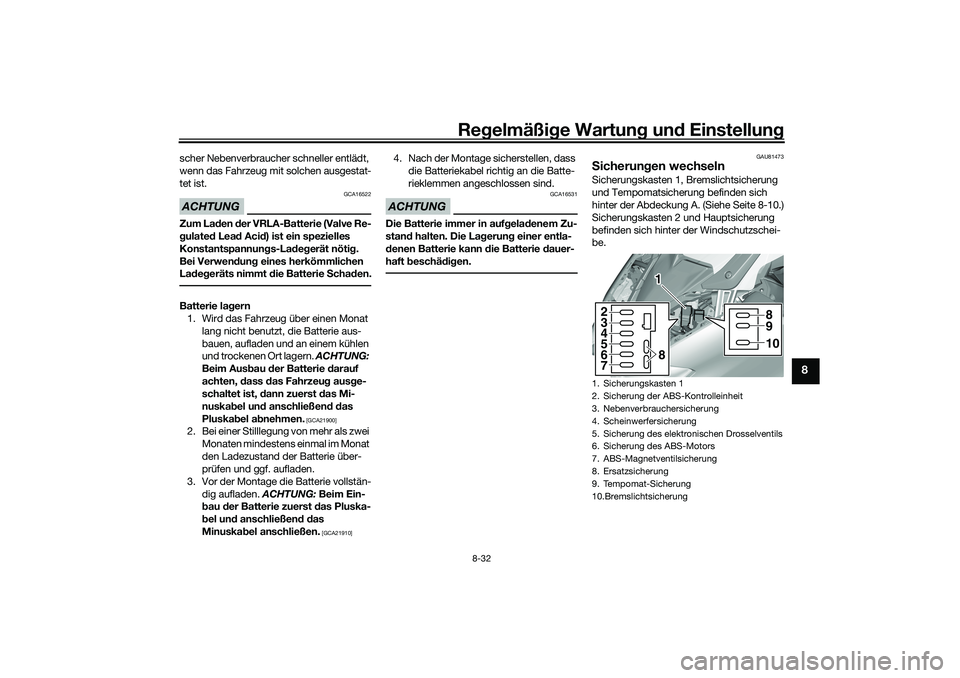

Regelmäßi ge Wartun g und Einstellun g
8-32
8
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dung eines herkömmlichen
La deg eräts nimmt d ie Batterie Schaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass das Fahrzeu g aus ge-
schaltet ist, d ann zuerst das Mi-
nuska bel un d anschließen d d as
Pluskab el abnehmen.
[GCA21900]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie zuerst das Pluska-
b el un d anschließen d d as
Minuska bel anschließen.
[GCA21910]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU81473
S icherun gen wechselnSicherungskasten 1, Bremslichtsicherung
und Tempomatsicherung befinden sich
hinter der Abdeckung A. (Siehe Seite 8-10.)
Sicherungskasten 2 und Hauptsicherung
befinden sich hinter der Windschutzschei-
be.1. Sicherungskasten 1
2. Sicherung der ABS-Kontrolleinheit
3. Nebenverbrauchersicherung
4. Scheinwerfersicherung
5. Sicherung des elektronischen Drosselventils
6. Sicherung des ABS-Motors
7. ABS-Magnetventilsicherung
8. Ersatzsicherung
9. Tempomat-Sicherung
10.Bremslichtsicherung2
3
4
5
6
7
8
8
9
10
1 1
UB3TG1G0.book Page 32 Monday, August 31, 2020 12:28 PM

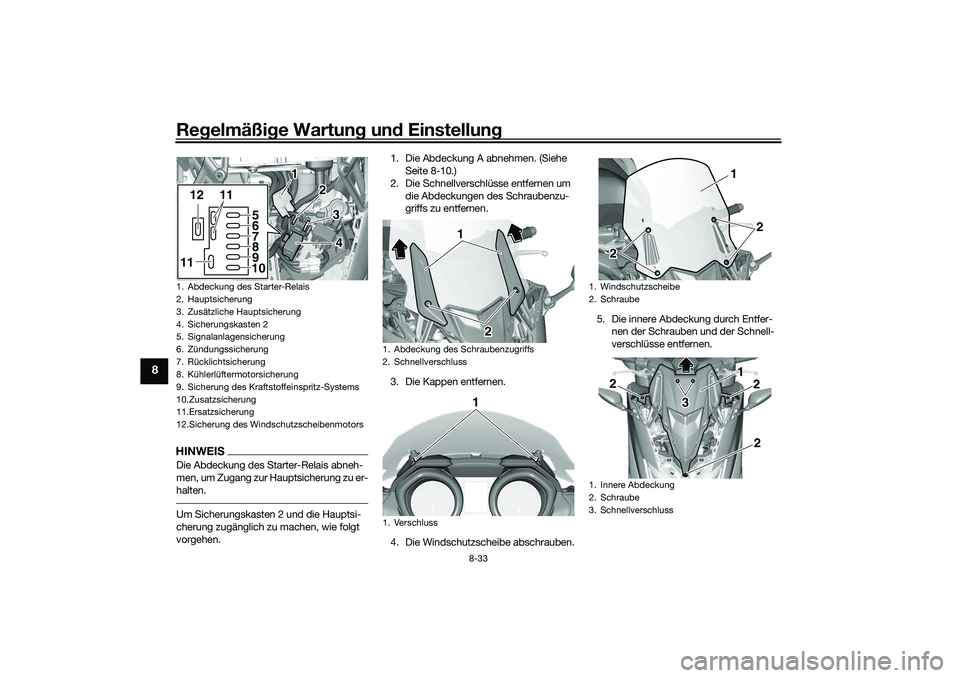

Regelmäßi ge Wartun g un d Einstellun g
8-33
8
HINWEISDie Abdeckung des Starter-Relais abneh-
men, um Zugang zur Hauptsicherung zu er-
halten.Um Sicherungskasten 2 und die Hauptsi-
cherung zugänglich zu machen, wie folgt
vorgehen. 1. Die Abdeckung A abnehmen. (Siehe
Seite 8-10.)
2. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
3. Die Kappen entfernen.
4. Die Windschutzscheibe abschrauben. 5. Die innere Abdeckung durch Entfer-
nen der Schrauben und der Schnell-
verschlüsse entfernen.1. Abdeckung des Starter-Relais
2. Hauptsicherung
3. Zusätzliche Hauptsicherung
4. Sicherungskasten 2
5. Signalanlagensicherung
6. Zündungssicherung
7. Rücklichtsicherung
8. Kühlerlüftermotorsicherung
9. Sicherung des Kraftstoffeinspritz-Systems
10.Zusatzsicherung
11.Ersatzsicherung
12.Sicherung des Windschutzscheibenmotors
5
6
7
8
9
10
11 12 11
1 1
2
3
2
3
4 4
1. Abdeckung des Schraubenzugriffs
2. Schnellverschluss
1. Verschluss
1
212
1
1. Windschutzscheibe
2. Schraube
1. Innere Abdeckung
2. Schraube
3. Schnellverschluss
12
2 21 2
2
3 3
2
UB3TG1G0.book Page 33 Monday, August 31, 2020 12:28 PM

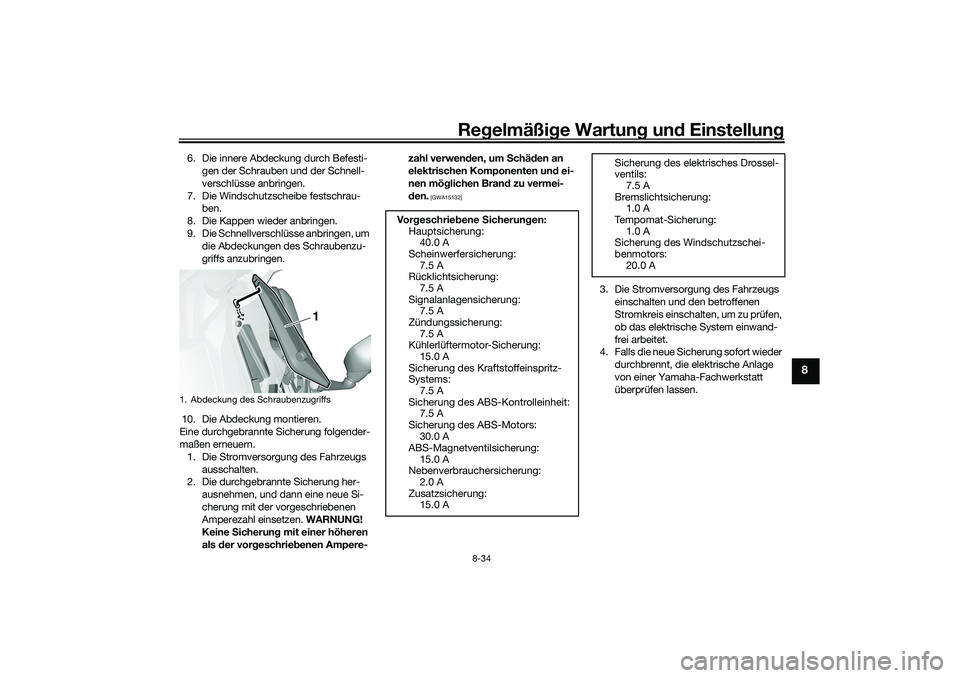

Regelmäßi ge Wartun g und Einstellun g
8-34
8
6. Die innere Abdeckung durch Befesti-
gen der Schrauben und der Schnell-
verschlüsse anbringen.
7. Die Windschutzscheibe festschrau- ben.
8. Die Kappen wieder anbringen.
9. Die Schnellverschlüsse anbringen, um die Abdeckungen des Schraubenzu-
griffs anzubringen.
10. Die Abdeckung montieren.
Eine durchgebrannte Sicherung folgender-
maßen erneuern. 1. Die Stromversorgung des Fahrzeugs ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere- zahl verwen
den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Die Stromversorgung des Fahrzeugs
einschalten und den betroffenen
Stromkreis einschalten, um zu prüfen,
ob das elektrische System einwand-
frei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Abdeckung des Schraubenzugriffs
1
Vor geschrieb ene Sicherun gen:
Hauptsicherung: 40.0 A
Scheinwerfersicherung: 7.5 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
Nebenverbrauchersicherung: 2.0 A
Zusatzsicherung: 15.0 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
Bremslichtsicherung: 1.0 A
Tempomat-Sicherung: 1.0 A
Sicherung des Windschutzschei-
benmotors: 20.0 A
UB3TG1G0.book Page 34 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-35
8
GAU80380

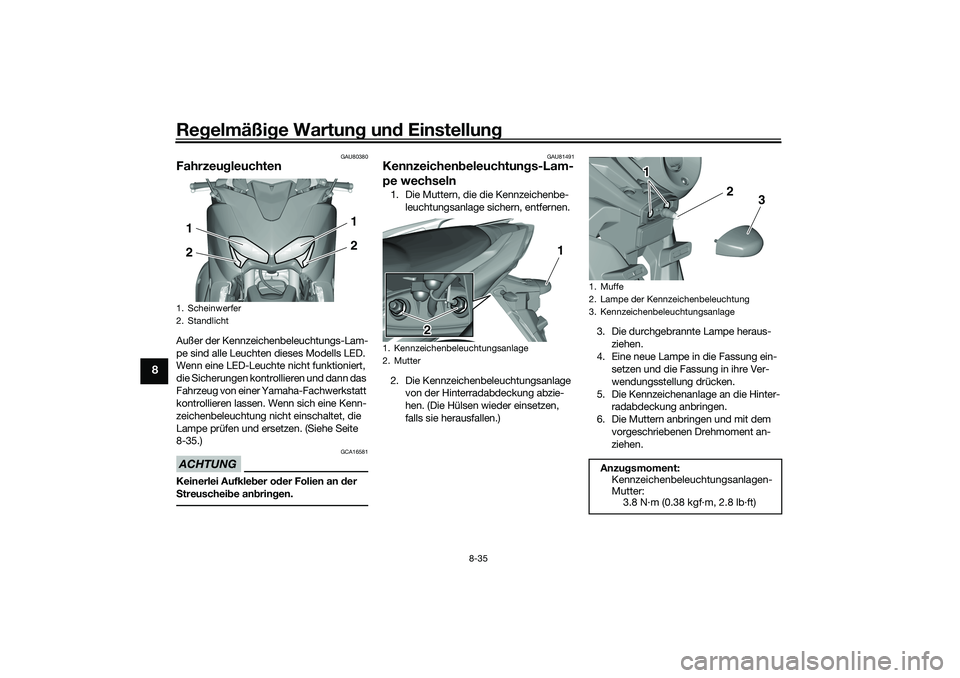

FahrzeugleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich eine Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
8-35.)ACHTUNG
GCA16581
Keinerlei Aufkle ber o der Folien an d er
S treuschei be an brin gen.
GAU81491
Kennzeichen beleuchtun gs-Lam-
pe wechseln1. Die Muttern, die die Kennzeichenbe-
leuchtungsanlage sichern, entfernen.
2. Die Kennzeichenbeleuchtungsanlage von der Hinterradabdeckung abzie-
hen. (Die Hülsen wieder einsetzen,
falls sie herausfallen.) 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen und die Fassung in ihre Ver-
wendungsstellung drücken.
5. Die Kennzeichenanlage an die Hinter- radabdeckung anbringen.
6. Die Muttern anbringen und mit dem vorgeschriebenen Drehmoment an-
ziehen.
1. Scheinwerfer
2. Standlicht2 1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Mutter
21
1. Muffe
2. Lampe der Kennzeichenbeleuchtung
3. KennzeichenbeleuchtungsanlageAnzu
gsmoment:
Kennzeichenbeleuchtungsanlagen-
Mutter: 3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TG1G0.book Page 35 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g und Einstellun g
8-36
8
GAU25865

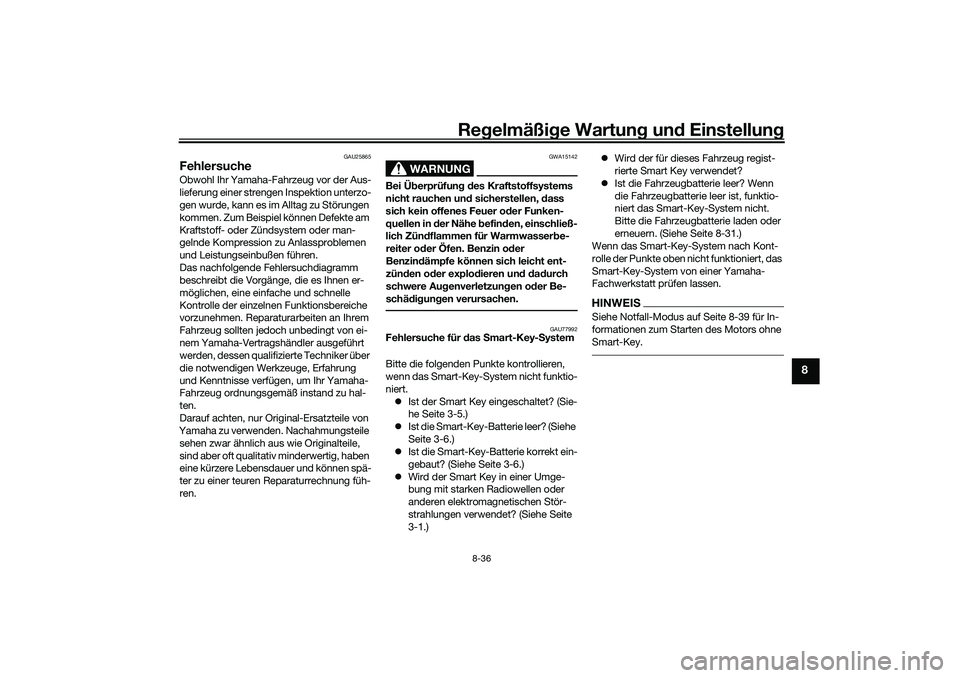

FehlersucheObwohl Ihr Yamaha-Fahrzeug vor der Aus-
lieferung einer strengen Inspektion unterzo-
gen wurde, kann es im Alltag zu Störungen
kommen. Zum Beispiel können Defekte am
Kraftstoff- oder Zündsystem oder man-
gelnde Kompression zu Anlassproblemen
und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedo ch unbedingt von ei-
nem Yamaha-Vertragshändler ausgeführt
werden, dessen qualifizierte Techniker über
die notwendigen Werkzeuge, Erfahrung
und Kenntnisse verfügen, um Ihr Yamaha-
Fahrzeug ordnungsgemäß instand zu hal-
ten.
Darauf achten, nur Original-Ersatzteile von
Yamaha zu verwenden. Nachahmungsteile
sehen zwar ähnlich aus wie Originalteile,
sind aber oft qualitativ minderwertig, haben
eine kürzere Lebensdauer und können spä-
ter zu einer teuren Reparaturrechnung füh-
ren.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befin den, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU77992
Fehlersuche für d as Smart-Key- System
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
 Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.) 
Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 8-31.)
Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEISSiehe Notfall-Modus auf Seite 8-39 für In-
formationen zum Starten des Motors ohne
Smart-Key.
UB3TG1G0.book Page 36 Monday, August 31, 2020 12:28 PM

Regelmäßi ge Wartun g un d Einstellun g
8-37
8
GAU86350

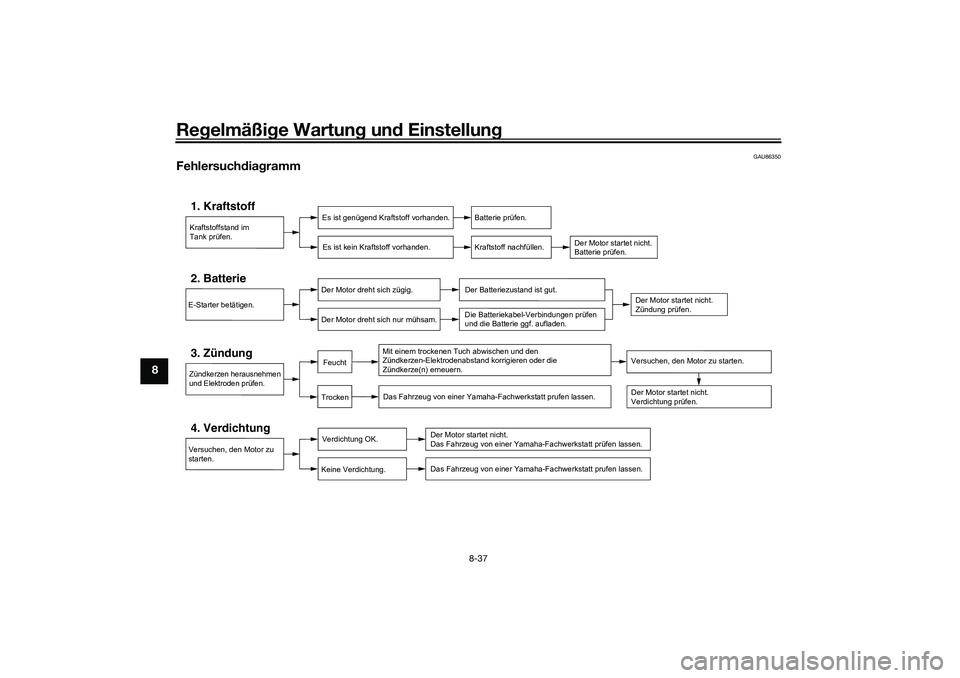

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UB3TG1G0.book Page 37 Monday, August 31, 2020 12:28 PM
