YAMAHA TMAX 2021 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
8-24
8
MAU22584
Kontroll av bromsvätskenivåKontrollera att bromsvätskenivån är över
miniminivån före varje körning.TIPSSe till att behållaren är parallell med marken
under kontrollen.VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.FrambromsBakbroms
När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker.
 En låg bromsvätskenivå kan tyda på
slitna bromsbelägg eller läckor i
bromssystemet, kom därför ihåg att
kontrollera bromsbeläggens förslit-
ning och om det finns läckor i broms-
systemet.
 Om bromsvätskenivån sjunker plöts-
ligt bör du be en Yamaha-återförsälja-
re att kontrollera orsaken innan du kör
fordonet.
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
 För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan. 
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
Specificerad bromsvätska:
DOT 41. Min-markering
LOWER
1
1. Min-markering
LOWER
1
UB3TM1M0.book Page 24 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-25
8
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta
bromsvätskan vartannat år. Dessutom
bör tätningarna i huvudcylindrarna och
bromsoken samt bromsslangarna bytas
vid de intervall som anges nedan eller ti-
digare om bromssystemet är skadat eller
läcker. Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
MAU88810
KuggremKuggremmen bör kontrolleras okulärt före
varje körning. Leta efter överdriven förslit-
ning, skador och smuts. Kuggremsspän-
ningen måste även kontrolleras och
justeras av en Yamaha-återförsäljare enligt
de intervall som anges i tabellen för regel-
bundet underhåll.
Kontrollera kuggremmen
1. Ställ fordonet på mittstödet på ett
plant underlag.
2. Vrid på bakhjulet och kontrollera efter tecken på slitage eller skador på re-
mytan.
3. Låt en Yamaha-återförsäljare inspek- tera eller byta ut remmen om sprickor,
stort slitage eller skador upptäcks. 4. Om kuggremmen eller kuggremmens
kedjehjul är smutsiga ska du ta bort
kuggremsskydden genom att avlägs-
na bultarna och snabbfästena.
5. Rengör kuggremmen och avlägsna skräp från kuggremmens kedjehjul.
VIKTIGT: Låt inte smuts och sand
samlas i kuggremsområdet, det gör
att kuggremmen slits ut snabbare.
[MCA26970]
6. Sätt fast kuggremsskydden genom att montera bultarna och snabbfästena.
1. Skador från stenar
2. Skador på kuggar
1
2
1. Snabbfäste
2. Bult
3. Kuggremsskydd1 23
UB3TM1M0.book Page 25 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-26
8
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU23173
Smörjning av bromshandtag för
frambroms och bakbromsBromshandtag till frambroms
Bromshandtag till bakbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB3TM1M0.book Page 26 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-27
8
MAU23215
Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryckner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel:
Silikonbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
UB3TM1M0.book Page 27 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-28
8
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet stårstadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UB3TM1M0.book Page 28 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-29
8
MAU77780
BatteriBatteriet är placerat under panelen B. (Se
sidan 8-9.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återför säljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av ström-
men till fordonet och sedan koppla
bort den negativa kabeln innan du
kopplar bort den positiva.
[MCA21900]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du ansluta
den positiva kabeln innan du anslu-
ter den negativa kabeln.
[MCA21910]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
1. Batteriets minusledning (svart)
2. Batteri
3. Batteriets plusledning (röd)
1
2
3
UB3TM1M0.book Page 29 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-30
8
VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU81473
Byta säkringarSäkringsdosa 1, bromsljussäkringen och
farthållarsäkringen finns bakom panelen A.
(Se sidan 8-9.)
Säkringsdosa 2 och huvudsäkringen är pla-
cerade bakom vindrutan.
TIPSTa bort startreläets skydd för att komma åt
huvudsäkringen.Gör på följande sätt när du behöver komma
åt säkringsdosa 2 och huvudsäkringen.1. Avlägsna panel A. (Se sidan 8-9.)
1. Säkringsbox 1
2. Säkring för ABS styrenhet
3. Säkring för strömuttag
4. Säkring för strålkastare
5. Säkring för ETV (elektriskt gasspjäll)
6. Säkring för ABS-motor
7. ABS-solenoidsäkring
8. Reservsäkring
9. Säkring för farthållare
10.Bromsljussäkring2
3
4
5
6
7
8
8
9
10
1 1
1. Startreläets skydd
2. Huvudsäkring
3. Reserv för huvudsäkring
4. Säkringsbox 2
5. Säkring för signalsystem
6. Säkring för tändning
7. Säkring för bakljus
8. Motorsäkring för kylfläkt
9. Säkring för bränsleinsprutningssystemet
10.Backupsäkring
11.Reservsäkring
12.Säkring för vindrutemotor
5
6
7
8
9
10
11 12 11
1 1
2
3
2
3
4 4
UB3TM1M0.book Page 30 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-31
8
2. Ta bort åtkomstskydden genom attlossa snabbfästena.
3. Ta bort skydden.
4. Ta bort vindrutan genom att skruva loss skruvarna. 5. Avlägsna innerpanelen genom att ta
bort bultarna och snabbfästena.
6. Montera innerpanelen genom att montera bultarna och snabbfästena. 7. Sätt tillbaks vindrutan och skruva fast
skruvarna.
8. Montera skydden.
9. Sätt fast åtkomstskydden genom att montera snabbfästena.
10. Sätt fast panelen.
Om en säkring är sönder, byt ut den enligt
följande. 1. Stäng av strömmen till fordonet.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Täcklock över skruv
2. Snabbfäste
1. Lock
1
212
1
1. Vindruta
2. Skruv
1. Innerpanel
2. Bult
3. Snabbfäste
12
2 21 2
2
3 3
2
1. Täcklock över skruv
1
UB3TM1M0.book Page 31 Tuesday, September 1, 2020 12:38 PM

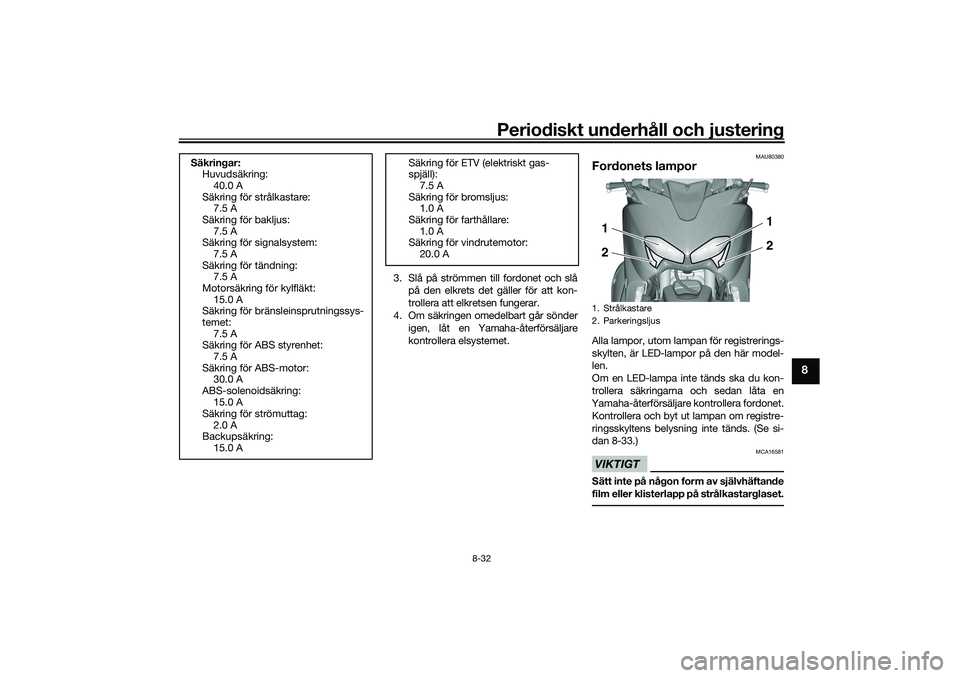

Periodiskt underhåll och justering
8-32
8
3. Slå på strömmen till fordonet och slåpå den elkrets det gäller för att kon-
trollera att elkretsen fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yama ha-återförsäljare
kontrollera elsystemet.
MAU80380
Fordonets lamporAlla lampor, utom lampan för registrerings-
skylten, är LED-lampor på den här model-
len.
Om en LED-lampa inte tänds ska du kon-
trollera säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.
Kontrollera och byt ut lampan om registre-
ringsskyltens belysning inte tänds. (Se si-
dan 8-33.)VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
Säkringar: Huvudsäkring:
40.0 A
Säkring för strålkastare: 7.5 A
Säkring för bakljus: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för bränsleinsprutningssys-
temet: 7.5 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring: 15.0 A
Säkring för strömuttag:
2.0 A
Backupsäkring: 15.0 A
Säkring för ETV (elektriskt gas-
spjäll):
7.5 A
Säkring för bromsljus: 1.0 A
Säkring för farthållare: 1.0 A
Säkring för vindrutemotor:
20.0 A
1. Strålkastare
2. Parkeringsljus2 1
2
1
UB3TM1M0.book Page 32 Tuesday, September 1, 2020 12:38 PM

Periodiskt underhåll och justering
8-33
8
MAU81491
Byte av nummerskyltsbelysning1. Ta bort muttrarna som håller fast num-merskyltsbelysningen.
2. Dra bort nummerskyltsbelysningen från den bakre stötfångaren. (Sätt till-
baka hylsorna om de faller ut.) 3. Ta bort den trasiga lampan genom att
dra ut den.
4. Sätt in en ny lampa i sockeln och tryck ned sockeln på plats.
5. Montera nummerskyltsbelysningen på den bakre stötfångaren.
6. Montera muttrarna och dra åt till angi-
vet moment.
MAU25865
FelsökningTrots att ditt Yamaha-fordon undersöktes
noga innan det lämnade fabriken kan du
råka ut för problem under användningen.
Om det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet skulle behö-
va repareras bör du lämna fordonet till en
Yamaha-återförsäljare, vars skickliga tekni-
ker har nödvändiga verktyg, erfarenhet och
kunskap att reparera ditt fordon på ett rik-
tigt sätt.
Se till att endast använda Yamahas origi-
nalreservdelar. Även om oäkta delar kan
likna originaldelar är de ofta av sämre kvali-
tet, har kortare livslängd och kan leda till en
dyr reparation senare.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Nummerskyltsbelysning
2. Mutter
2 1
1. Bussning
2. Lampa för nummerskyltsbelysning
3. NummerskyltsbelysningÅtdragningsmoment:
Mutter för nummerskyltsbelysning:
3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TM1M0.book Page 33 Tuesday, September 1, 2020 12:38 PM
