YAMAHA TMAX 2021 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
8-22
8
Aan de uiteinden van de remhendels mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voord at de machine word t
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een neg atief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
DAU53033
Afstellen van de achterrem blok-
keerkab elControleer de lengte van de achterrem-
blokkeerkabel regelmatig en stel deze in-
dien nodig af.
1. Los de achterremblokkeerhendel.
2. Om de achterre mblokkeerkabel lan-
ger te maken draait u de stelmoer bij
de achterremklauw in de richting (a).
Om de achterremblokkeerkabel korter
te maken draait u de stelmoer in de
richting (b). 3. Controleer of de achterremblokkeer-
hendel (pagina 5-18) correct werkt en
het achterwiel vrij draait als de hendel
is gelost.
WAARSCHUWING
DWA20290
Vraa g een Yamaha dealer de afstellin g te
d oen als de juiste afstellin g niet haal baar
is volg ens de beschreven werkwijze.
1. Stelmoer
2. Lengte achterremblokkeerkabel
Len gte achterrem blokkeerkab el:
43–45 mm (1.69–1.77 in)
1
2
(b)
(a)
UB3TD1D0.book Page 22 Tuesday, September 1, 2020 8:47 AM

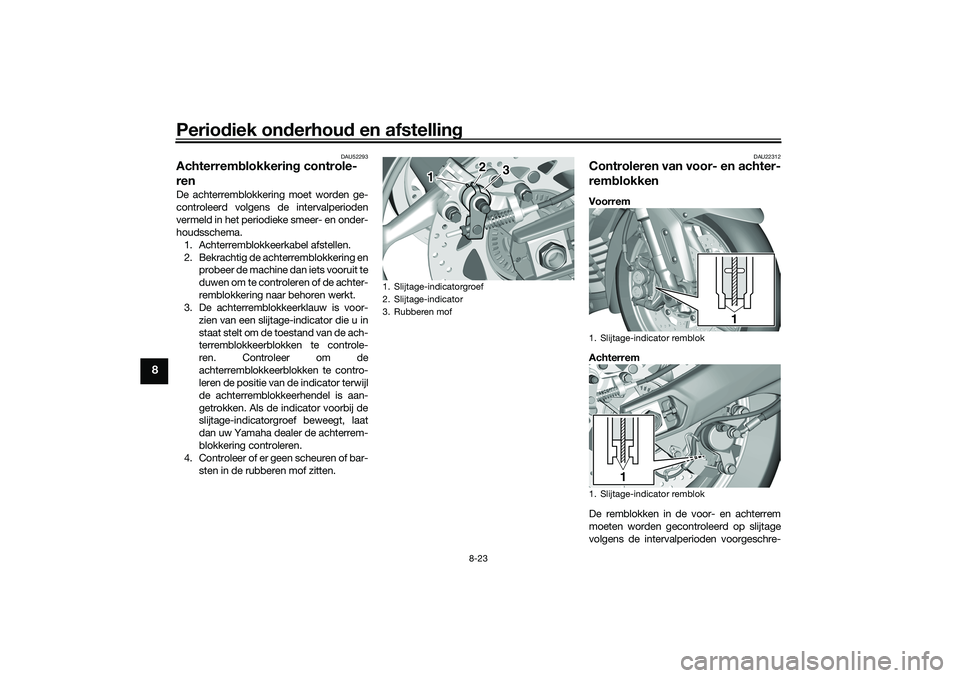

Periodiek on derhou d en afstelling
8-23
8
DAU52293
Achterrem blokkerin g controle-
renDe achterremblokkering moet worden ge-
controleerd volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
1. Achterremblokkeerkabel afstellen.
2. Bekrachtig de achterremblokkering en probeer de machine dan iets vooruit te
duwen om te controleren of de achter-
remblokkering naar behoren werkt.
3. De achterremblokkeerklauw is voor-
zien van een slijtage-indicator die u in
staat stelt om de toestand van de ach-
terremblokkeerblokken te controle-
ren. Controleer om de
achterremblokkeerblokken te contro-
leren de positie van de indicator terwijl
de achterremblokkeerhendel is aan-
getrokken. Als de indicator voorbij de
slijtage-indicatorgroef beweegt, laat
dan uw Yamaha dealer de achterrem-
blokkering controleren.
4. Controleer of er geen scheuren of bar-
sten in de rubberen mof zitten.
DAU22312
Controleren van voor- en achter-
rem blokkenVoorrem
Achterrem
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
1. Slijtage-indicatorgroef
2. Slijtage-indicator
3. Rubberen mof
1
2
3
1. Slijtage-indicator remblok
1. Slijtage-indicator remblok
1
1
UB3TD1D0.book Page 23 Tuesday, September 1, 2020 8:47 AM

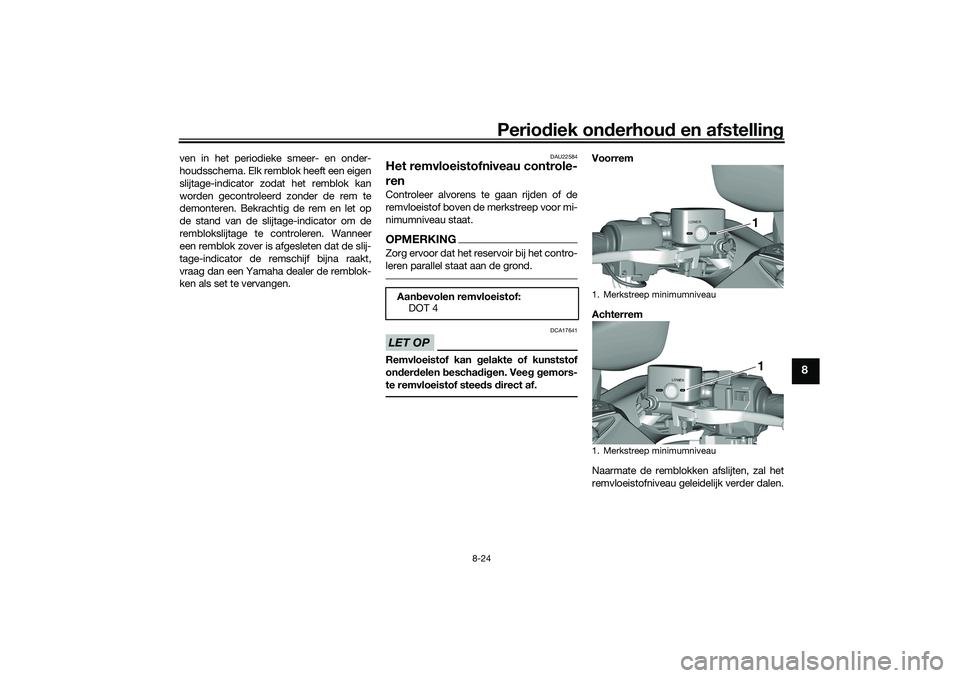

Periodiek on derhoud en afstelling
8-24
8
ven in het periodieke smeer- en onder-
houdsschema. Elk remblok heeft een eigen
slijtage-indicator zodat het remblok kan
worden gecontroleerd zonder de rem te
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU22584
Het remvloeistofniveau controle-
renControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat.OPMERKINGZorg ervoor dat het reservoir bij het contro-
leren parallel staat aan de grond.LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.
Voorrem
Achterrem
Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Aan
bevolen remvloeistof:
DOT 41. Merkstreep minimumniveau
1. Merkstreep minimumniveau
LOWER
1
LOWER
1
UB3TD1D0.book Page 24 Tuesday, September 1, 2020 8:47 AM

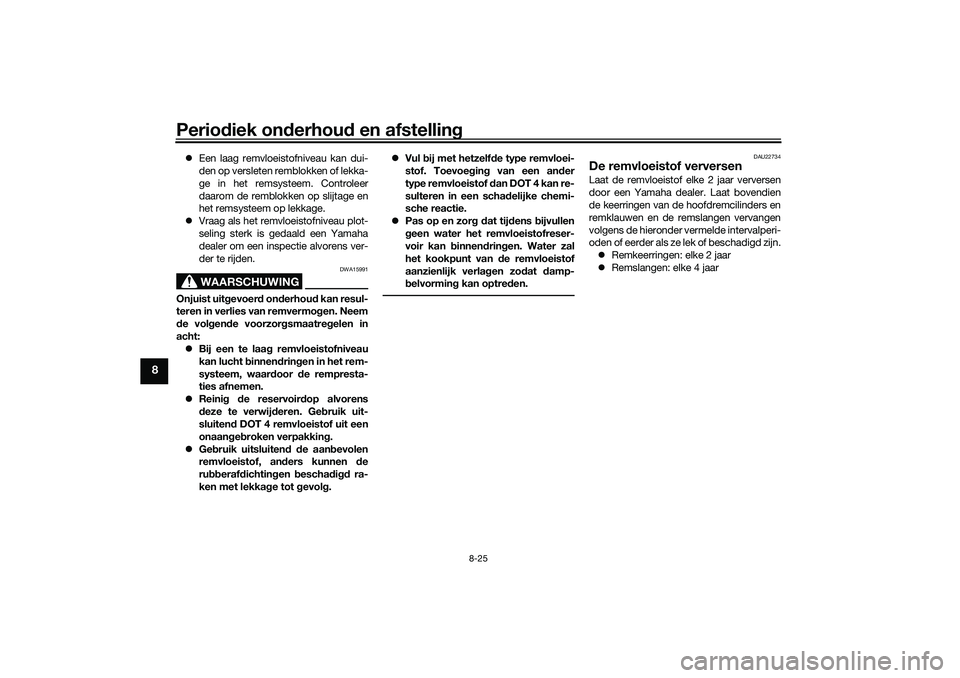

Periodiek on derhou d en afstelling
8-25
8
 Een laag remvloeistofniveau kan dui-
den op versleten remblokken of lekka-
ge in het remsysteem. Controleer
daarom de remblokken op slijtage en
het remsysteem op lekkage.
 Vraag als het remvloeistofniveau plot-
seling sterk is gedaald een Yamaha
dealer om een inspectie alvorens ver-
der te rijden.
WAARSCHUWING
DWA15991
Onjuist uit gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendrin gen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
 Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dichtin gen bescha digd ra-
ken met lekka ge tot g evolg. 
Vul bij met hetzelf
de t y
pe remvloei-
stof. Toevoe gin g van een an der
type remvloeistof d an DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water het remvloeistofreser-
voir kan binnen drin gen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verla gen zo dat damp-
b elvormin g kan optre den.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
UB3TD1D0.book Page 25 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-26
8
DAU88810
AandrijfriemU moet de aandrijfriem voorafgaand aan
elke rit visueel inspecteren. Controleer op
excessieve slijtage, schade en vuil. Ook
moet de spanning van de aandrijfriem door
een Yamaha dealer worden gecontroleerd
en afgesteld volgens de intervalperioden
vermeld in het periodieke onderhouds-
schema.
Aan drijfriem controleren
1. Zet het voertuig op een vlakke onder- grond op de middenbok.
2. Draai het achterwiel en controleer het
oppervlak van de riem op tekenen van
slijtage of schade. 3. Laat als u scheuren, excessieve slijta-
ge of schade aantreft, de riem inspec-
teren of vervangen door uw Yamaha
dealer.
4. Als de aandrijfriem of het aandrijftand-
wiel vuil is, verwijdert u de aandrijf-
riemkappen door de bouten en
drukclips te verwijderen.
5. Reinig de aandrijfriem en verwijder gruis van het aandrijftandwiel. LET
OP: Voorkom d at zich vuil of zan d
ophoopt ron d d e aan drijfriem; de
aan drijfriem zal an ders snel slijten.
[DCA26970]
6. Monteer de aandrijfriemkappen door
de bouten en de drukclips aan te
brengen.
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b eschad igde
ka bels zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712]
1. Steenslagschade
2. Tandwielschade
1
2
1. Drukclip
2. Bout
3. Aandrijfriemkap1 23
Aanbevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB3TD1D0.book Page 26 Tuesday, September 1, 2020 8:47 AM

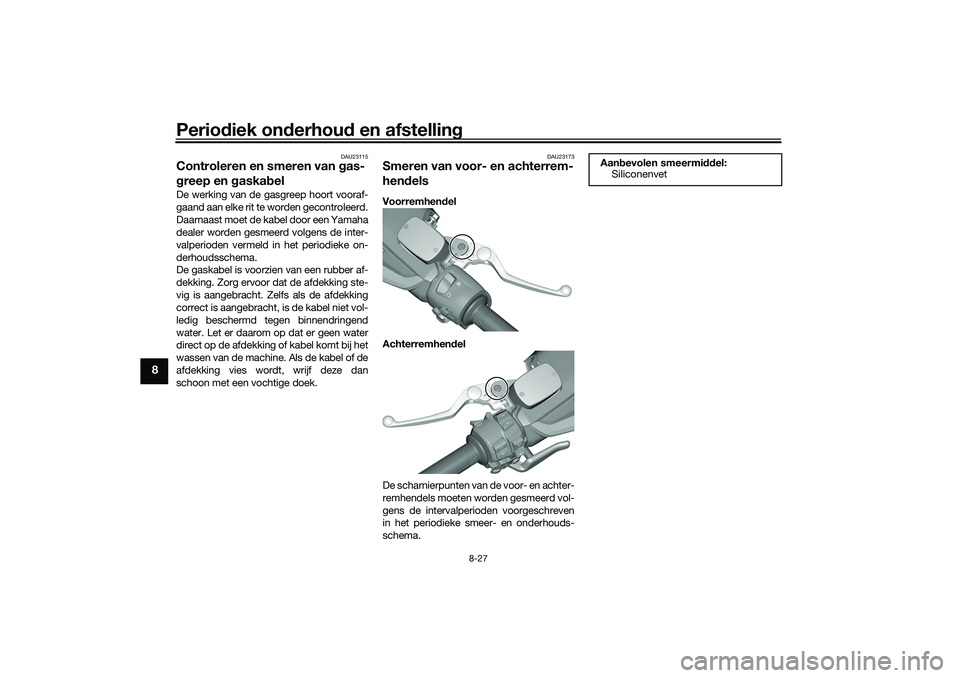

Periodiek on derhou d en afstelling
8-27
8
DAU23115
Controleren en smeren van gas-
g reep en gaskab elDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU23173
Smeren van voor- en achterrem-
hendelsVoorremhen del
Achterremhen del
De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onderhouds-
schema.
Aan bevolen smeermi ddel:
Siliconenvet
UB3TD1D0.book Page 27 Tuesday, September 1, 2020 8:47 AM

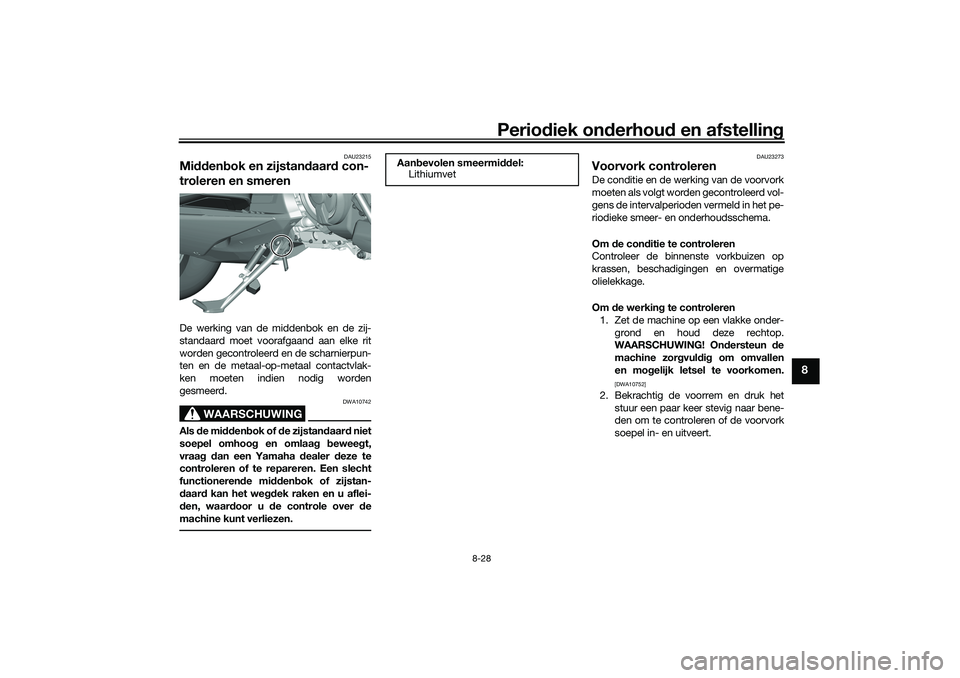

Periodiek on derhoud en afstelling
8-28
8
DAU23215
Midden bok en zijstan daar d con-
troleren en smerenDe werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u d e controle over de
machine kunt verliezen.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aan bevolen smeermi ddel:
Lithiumvet
UB3TD1D0.book Page 28 Tuesday, September 1, 2020 8:47 AM

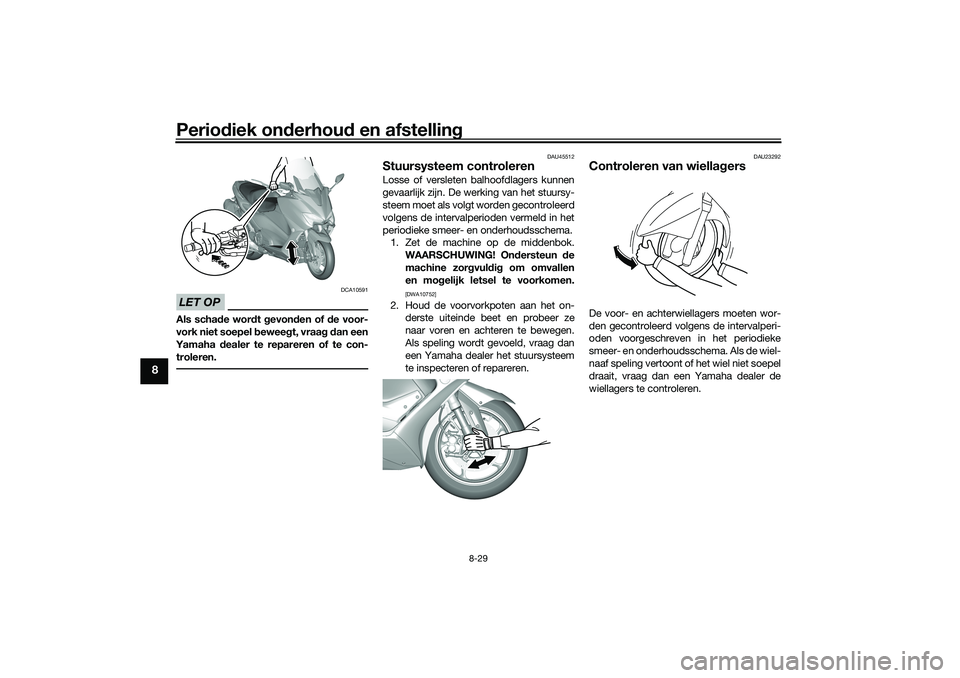

Periodiek on derhou d en afstelling
8-29
8
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel beweeg t, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UB3TD1D0.book Page 29 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-30
8
DAU77780
AccuDe accu bevindt zich onder paneel B. (Zie
pagina 8-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en g evaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kled ing en b escherm uw o
gen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink g rote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel ged uren de 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buu rt van d
e accu
en zorg voor
vol doen de ventilatie bij acculad en
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale acculad er (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd.Om de accu op te b ergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens d e accu te verwij-
d eren het voertui g uit en haal eerst
d e ne gatieve ka bel en d aarna de
positieve ka bel los.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Sluit bij het
plaatsen van de accu eerst de posi-
tieve kab el en daarna de ne gatieve
ka bel aan.
[DCA21910]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2
3
UB3TD1D0.book Page 30 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-31
8
LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU81473
De zekerin gen vervan genZekeringenkastje 1, de remlichtzekering en
de cruise-controlzekering bevinden zich
achter paneel A. (Zie pagina 8-9.)
Zekeringenkastje 2 en de hoofdzekering
bevinden zich achter de kuipruit.
OPMERKINGOm toegang te krijgen tot de hoofdzeke-
ring, verwijdert u de kap van het startmotor-
relais.Om toegang te krijgen tot zekeringenkastje
2 en de hoofdzekering, gaat u als volgt te
werk.
1. Zekeringenkastje 1
2. Zekering ABS-regeleenheid
3. Circuitzekering aansluitcontact voor acces-
soires
4. Koplampzekering
5. Zekering elektronische smoorklep
6. Zekering ABS-motor
7. Zekering van de ABS-solenoïdeklep
8. Reservezekering
9. Zekering cruise control
10.Remlichtzekering2
3
4
5
6
7
8
8
9
10
1 1
1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje 2
5. Zekering signaleringssysteem
6. Zekering ontstekingssysteem
7. Zekering achterlichtcircuit
8. Zekering radiatorkoelvinmotor
9. Zekering brandstofinjectiesysteem
10.Backup-zekering
11.Reservezekering
12.Zekering kuipruitstelmotor
5
6
7
8
9
10
11 12 11
1 1
2
3
2
3
4 4
UB3TD1D0.book Page 31 Tuesday, September 1, 2020 8:47 AM
