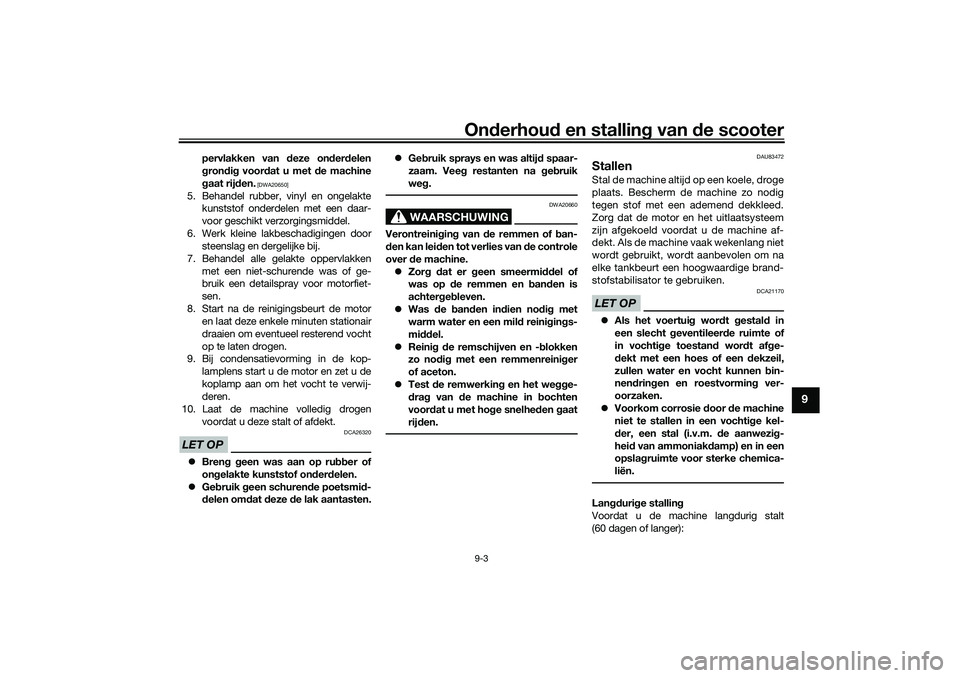

Onderhou d en stalling van de scooter9-3
9
pervlakken van deze on der delen
g ron dig voor dat u met d e machine
g aat rij den.
[DWA20650]
5. Behandel rubber, vinyl en ongelakte
kunststof onderdelen met een daar-
voor geschikt verzorgingsmiddel.
6. Werk kleine lakbeschadigingen door steenslag en dergelijke bij.
7. Behandel alle gelakte oppervlakken met een niet-schurende was of ge-
bruik een detailspray voor motorfiet-
sen.
8. Start na de reinigingsbeurt de motor en laat deze enkele minuten stationair
draaien om eventueel resterend vocht
op te laten drogen.
9. Bij condensatievorming in de kop-
lamplens start u de motor en zet u de
koplamp aan om het vocht te verwij-
deren.
10. Laat de machine volledig drogen voordat u deze stalt of afdekt.LET OP
DCA26320
Bren g g een was aan op ru bber of
on gelakte kunststof on der delen.
 Gebruik geen schuren de poetsmi d-
d elen om dat deze de lak aantasten. 
Gebruik sprays en was altij d spaar-
zaam. Veeg restanten na geb ruik
weg .
WAARSCHUWING
DWA20660
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
 Zor g d at er geen smeermi ddel of
was op de remmen en ban den is
achter geb leven.
 Was de ban den in dien no dig met
warm water en een mil d reini gin gs-
mi ddel.
 Reini g d e remschijven en - blokken
zo no dig met een remmenreini ger
of aceton.
 Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhe den
g aat
rij den .
DAU83472
StallenStal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig
tegen stof met een ademend dekkleed.
Zorg dat de motor en het uitlaatsysteem
zijn afgekoeld voordat u de machine af-
dekt. Als de machine vaak wekenlang niet
wordt gebruikt, wordt aanbevolen om na
elke tankbeurt een hoogwaardige brand-
stofstabilisator te gebruiken.LET OP
DCA21170
 Als het voertui g wor dt gestal d in
een slecht geventileer de ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zullen water en vocht kunnen b in-
nend ringen en roestvormin g ver-
oorzaken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniak damp) en in een
opsla gruimte voor sterke chemica-
liën.Langduri ge stallin g
Voordat u de machine langdurig stalt
(60 dagen of langer):
UB3TD1D0.book Page 3 Tuesday, September 1, 2020 8:47 AM

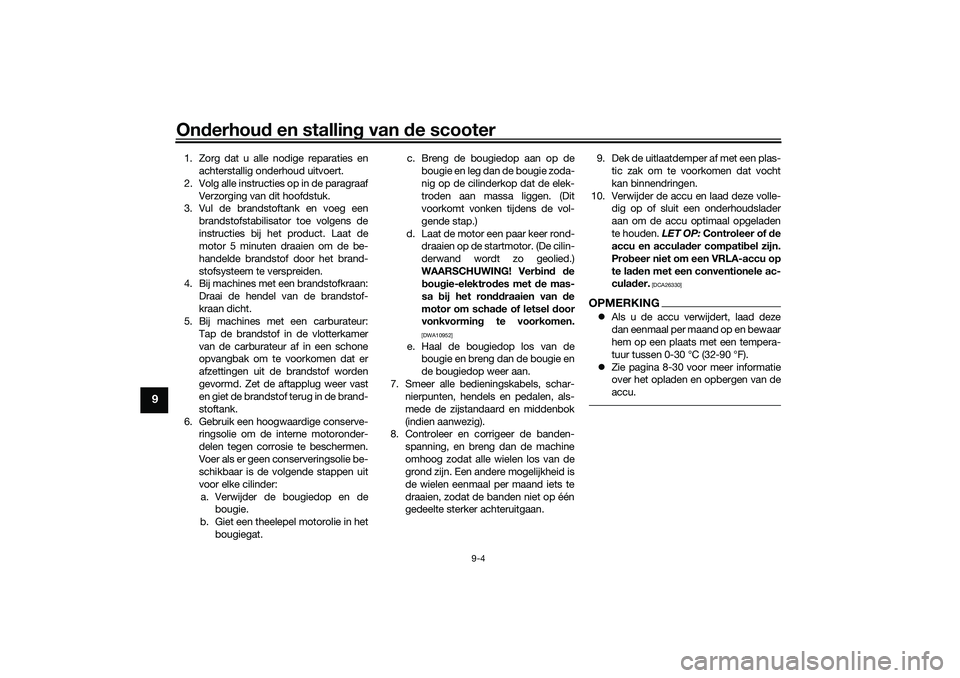

Onderhou d en stallin g van de scooter
9-4
9
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de
instructies bij het product. Laat de
motor 5 minuten draaien om de be-
handelde brandstof door het brand-
stofsysteem te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er
afzettingen uit de brandstof worden
gevormd. Zet de aftapplug weer vast
en giet de brandstof terug in de brand-
stoftank.
6. Gebruik een hoogwaardige conserve- ringsolie om de interne motoronder-
delen tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat. c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met d e mas-
sa bij het ron ddraaien van d e
motor om scha de of letsel d oor
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
7. Smeer alle bedieningskabels, schar- nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan. 9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen
te houden. LET OP: Controleer of d e
accu en acculad er compatibel zijn.
Pro beer niet om een VRLA-accu op
te la den met een conventionele ac-
cula der.
[DCA26330]
OPMERKING Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 °C (32-90 °F).
 Zie pagina 8-30 voor meer informatie
over het opladen en opbergen van de
accu.
UB3TD1D0.book Page 4 Tuesday, September 1, 2020 8:47 AM

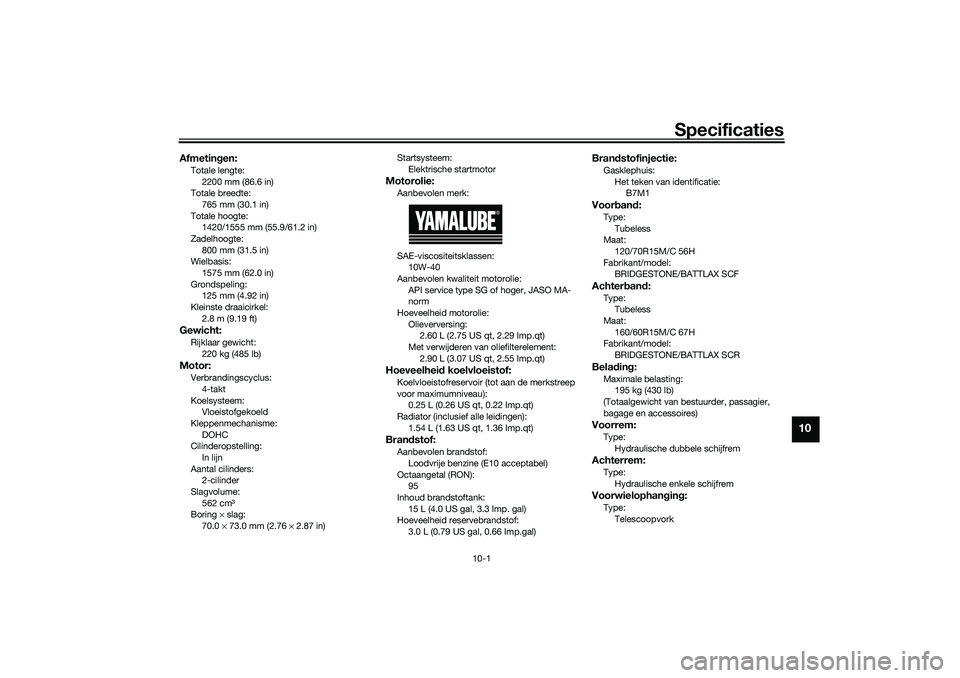

Specificaties
10-1
10
Afmetingen:Totale lengte:
2200 mm (86.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte: 1420/1555 mm (55.9/61.2 in)
Zadelhoogte: 800 mm (31.5 in)
Wielbasis:
1575 mm (62.0 in)
Grondspeling: 125 mm (4.92 in)
Kleinste draaicirkel: 2.8 m (9.19 ft)Gewicht:Rijklaar gewicht:220 kg (485 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 2-cilinder
Slagvolume: 562 cm3
Boring × slag:
70.0 × 73.0 mm (2.76 × 2.87 in) Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie:
Olieverversing:2.60 L (2.75 US qt, 2.29 Imp.qt)
Met verwijderen van oliefilterelement:
2.90 L (3.07 US qt, 2.55 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.54 L (1.63 US qt, 1.36 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank:
15 L (4.0 US gal, 3.3 Imp. gal)
Hoeveelheid reservebrandstof: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:B7M1Voor ban d:Type:
Tubeless
Maat: 120/70R15M/C 56H
Fabrikant/model: BRIDGESTONE/BATTLAX SCFAchter ban d:Type:
Tubeless
Maat: 160/60R15M/C 67H
Fabrikant/model:
BRIDGESTONE/BATTLAX SCRBela din g:Maximale belasting:
195 kg (430 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Voorrem:Type: Hydraulische dubbele schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
Telescoopvork
UB3TD1D0.book Page 1 Tuesday, September 1, 2020 8:47 AM

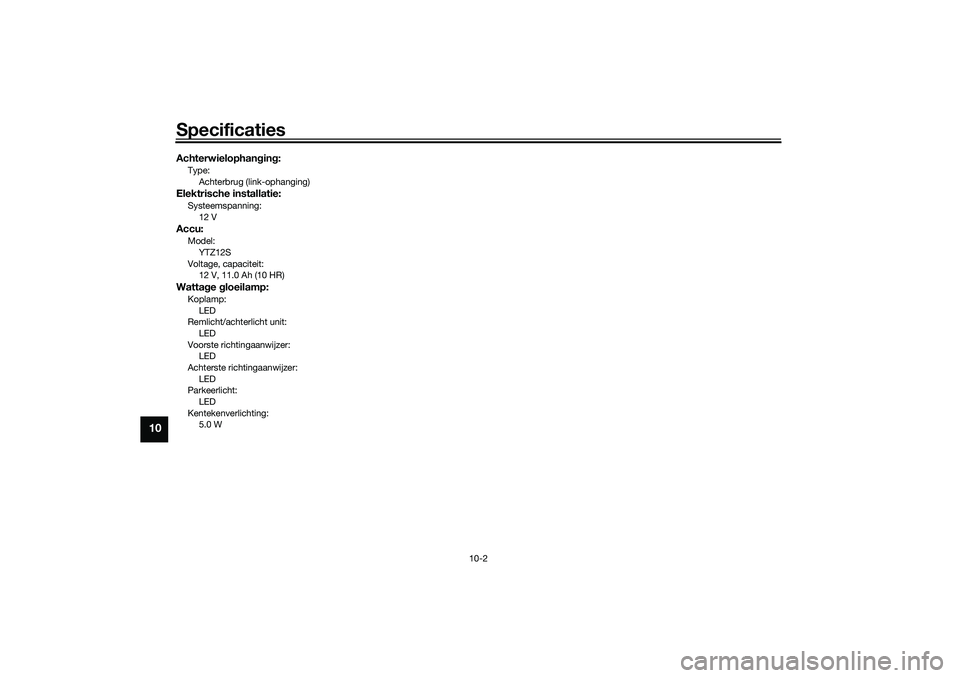

Specificaties
10-2
10
Achterwielophangin g:Type:
Achterbrug (link-ophanging)Elektrische installatie:Systeemspanning:12 VAccu:Model:
YTZ12S
Voltage, capaciteit: 12 V, 11.0 Ah (10 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer:
LED
Parkeerlicht: LED
Kentekenverlichting: 5.0 W
UB3TD1D0.book Page 2 Tuesday, September 1, 2020 8:47 AM

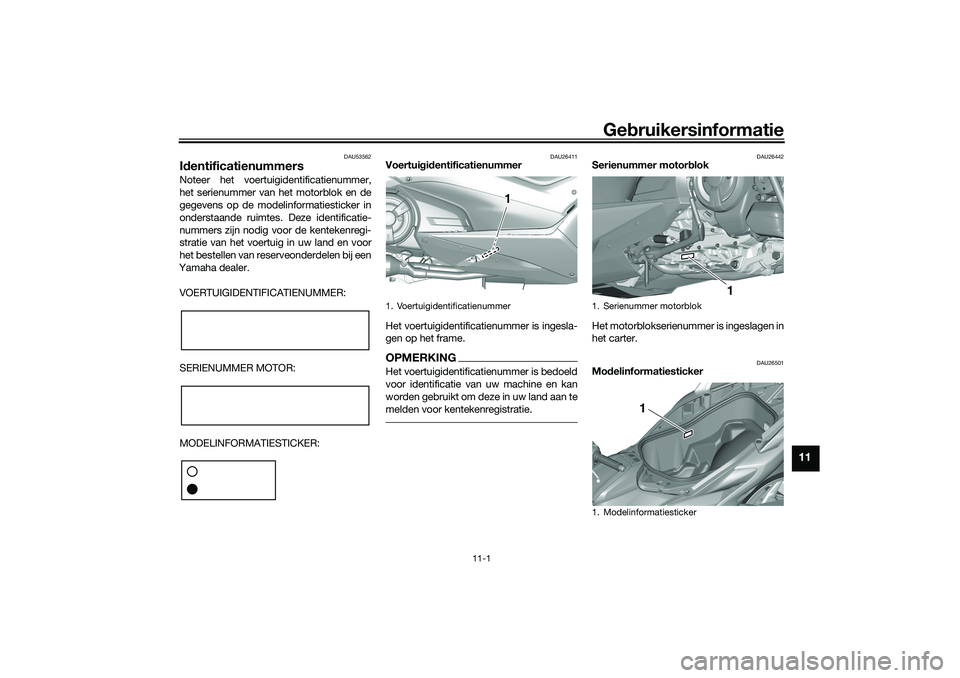

Gebruikersinformatie
11-1
11
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26501
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UB3TD1D0.book Page 1 Tuesday, September 1, 2020 8:47 AM

Gebruikersinformatie
11-2
11
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 5-23.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an- dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. Diagnosestekker
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
UB3TD1D0.book Page 2 Tuesday, September 1, 2020 8:47 AM

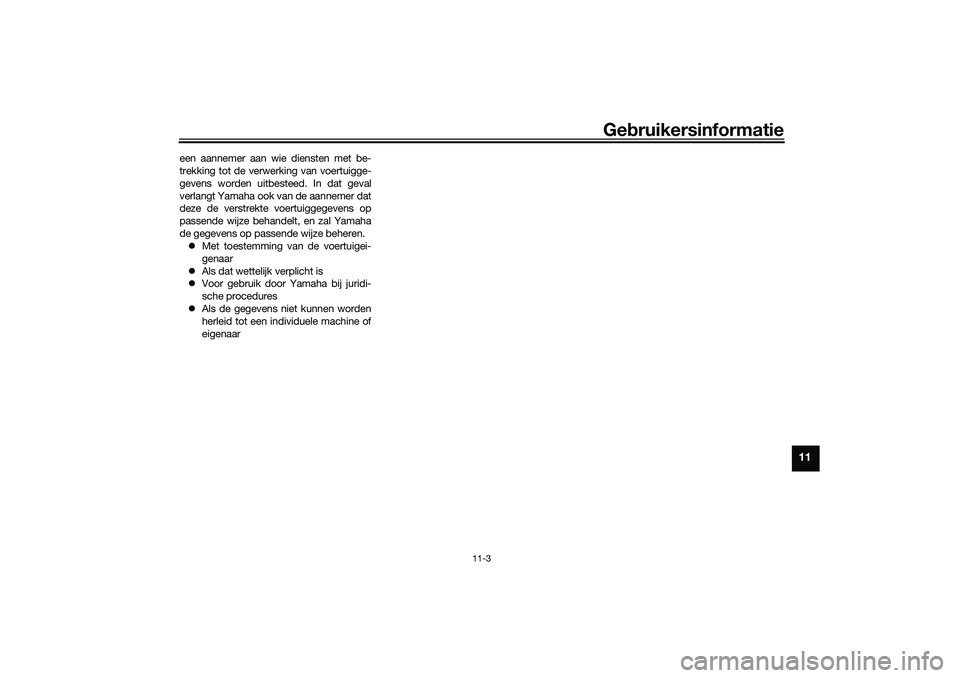

Gebruikersinformatie
11-3
11
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
UB3TD1D0.book Page 3 Tuesday, September 1, 2020 8:47 AM

12-1
12
IndexAAandachtspunten voor veilig rijden ........ 1-5
Aandrijfriem........................................... 8-26
Aan-uitschakelaar/startknop................... 5-2
ABS-waarschuwingslampje .................... 5-3
Accu ...................................................... 8-30
Achterremblokkeerhendel..................... 5-18
Achterremblokkeerkabel, afstellen ....... 8-22
Achterremblokkering, controleren ........ 8-23
Achteruitkijkspiegels ............................. 5-24
Anti-blokkeervoorziening
remsysteem (ABS) .............................. 5-19BBanden ................................................. 8-19
Batterij van Smart-sleutel, vervangen ..... 3-6
Bereik van het Smart-sleutelsysteem ..... 3-2
Bougies, controleren............................. 8-11
Brandstof .............................................. 5-21
Brandstofverbruik, tips voor een zuinig .................................................... 7-4CClaxonschakelaar ................................... 5-1
Controlelampje grootlicht ....................... 5-3
Controlelampjes cruise control ............... 5-3
Controlelampjes en waarschuwingslampjes ........................ 5-2
Controlelampje Smart-sleutelsysteem.... 5-4
Controlelampjes richtingaanwijzers ........ 5-2
Controlelampje tractieregeling................ 5-4
Cruise control ......................................... 4-1
Cruise-controlschakelaars ...................... 5-2DDe middenbok vergrendelen ................ 3-10
De motor starten ..................................... 7-2 Diagnosestekker ................................... 11-2
Dimlichtschakelaar/
lichtsignaalschakelaar .......................... 5-1
D-mode (rijmodus).................................. 4-3
FFilterbus ................................................ 8-12GGasgreep en gaskabel, controleren en smeren .......................................... 8-27
Gelijkstroom aansluitcontact voor accessoires ........................................ 5-26
Gereedschapsset ................................... 8-2
Gloeilamp van kentekenverlichting, vervangen........................................... 8-34HHet stuurslot vergrendelen ..................... 3-9IIdentificatienummers ............................ 11-1
Inrijperiode.............................................. 7-1KKabels, controleren en smeren ............ 8-26
Klepspeling ........................................... 8-18
Koelvloeistof ......................................... 8-15LLuchtfilterelement en aftapslang, vervangen en reinigen ........................ 8-17
Luchtfilterelement, V-snaar .................. 8-17MMachinevoeding inschakelen ................. 3-7
Machinevoeding uitschakelen ................ 3-8
Matkleur, let op ...................................... 9-1
Menuschakelaar ..................................... 5-2
Middenbok en zijstandaard, controleren en smeren ....................... 8-28 Modelinformatiesticker .........................11-1
Motorolie en oliefilterpatroon ................8-12
Motor raakt oververhit...........................8-37
Multifunctioneel display ..........................5-5
NNoodmodus ..........................................8-38
Noodstopschakelaar ...............................5-1OOnderhoud ..............................................9-1
Onderhoud en smering, periodiek ..........8-5
Onderhoud, uitstootcontrolesysteem .....8-3
Opbergcompartimenten........................5-23PPanelen, verwijderen en aanbrengen ......8-9
Parkeermodus.......................................3-12
Parkeren ..................................................7-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................8-34RRegistratie van gegevens, voertuig .......11-2
Remhendel, achter ................................5-18
Remhendels, smeren ............................8-27
Remhendel, voor ...................................5-18
Remmen..................................................7-3
Remvloeistofniveau, controleren ..........8-24
Remvloeistof, verversen........................8-25
Richtingaanwijzerschakelaar...................5-1
Rijmodusschakelaar................................5-2SSchakelaar alarmverlichting ....................5-2
Schokdemperunit..................................5-25
Selectieschakelaar ..................................5-2
Serienummer motorblok .......................11-1
UB3TD1D0.book Page 1 Tuesday, September 1, 2020 8:47 AM

Index
12-2
12
Sleutel, Smart- en mechanische
sleutel gebruiken .................................. 3-3
Smart-sleutel .......................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem, problemen oplossen ............................................. 8-35
Snelheidsmeter....................................... 5-4
Sneller en langzamer rijden .................... 7-3
Speciale kenmerken ............................... 4-1
Specificaties ......................................... 10-1
Stallen..................................................... 9-3
Startspersysteem ................................. 5-27
Stationair toerental, controleren ........... 8-18
Storingsindicatielampje (MIL) ................. 5-3
Storingzoekschema .............................. 8-36
Stuurschakelaars .................................... 5-1
Stuursysteem, controleren ................... 8-29TTankdop ............................................... 5-20
Tankoverloopslang ............................... 5-22
Toegang tot opbergcompartimenten en brandstoftank ................................ 3-10
Toerenteller............................................. 5-5
Tractieregeling ........................................ 4-4UUitlaatkatalysator .................................. 5-22VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................. 11-1
Voertuigverlichting ................................ 8-33
Voor- en achterremblokken, controleren ......................................... 8-23
Voorvork, controleren ........................... 8-28
Vrije slag van gasgreep, controleren .... 8-18 Vrije slag voor- en achterremhendel,
controleren ......................................... 8-21
WWegrijden ............................................... 7-3
Wielen .................................................. 8-21
Wiellagers controleren ......................... 8-29YYamalube ............................................. 8-15ZZekeringen, vervangen......................... 8-31
Zijstandaard ......................................... 5-27
UB3TD1D0.book Page 2 Tuesday, September 1, 2020 8:47 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
