YAMAHA TMAX 2021 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
8-2
8
DAU85230
GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
UB3TD1D0.book Page 2 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-3
8
DAU71033
Perio dieke on derhou dsschema’sOPMERKING Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Perio diek on derhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien nodig. √√√√√
UB3TD1D0.book Page 3 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-4
8
6*Uitstootcontrolesy-
steem voor
benzi-
ne dampen • Controleer het controlesysteem
op beschadiging.
• Vervang indien nodig. √√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TD1D0.book Page 4 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-5
8
DAU71353
Al gemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Dia
gnostische sy-
steemcontrole • Voer dynamische inspectie uit
met Yamaha diagnosegereed-
schap.
• Controleer de storingscodes. √√√√√√
2 *Luchtfilterelement • Vervangen. √√
3 *Aftapslan
g luchtfil-
terhuis • Reinigen.
√√√√√
4 *Luchtfilterelemen-
ten in v-snaar
behui-
zin g • Reinigen.
√√
• Vervangen. √√
5 *Voorrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
6 *Achterrem • Controleer de werking, het vloei-
stofniveau en op vloeistoflekka-
ge.
• Vervang de remblokken indien nodig. √√√√√√
7 *Remslan gen • Controleer op scheurtjes en be-
schadigingen. √√√√√
• Vervangen. Elke 4 jaar
8 *Remvloeistof • Verversen. Elke 2 jaar
9 Achterrem
blokkeer-
kab el • Kabellengte controleren.
• Stel indien nodig bij. Bij het eerste interval en 4000 km (2400 mi) na de eerste 1000 km (600 mi),
daarna elke 5000 km (3000 mi).
UB3TD1D0.book Page 5 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-6
8
10*Achterrem
blokke-
rin g • Controleer de werking.
• Afstellen.
√√√√√√
11 *Wielen • Controleer de speling en contro-
leer op beschadigingen.
• Vervang indien nodig. √√√√
12 *Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
13 *Wiella gers • Controleer op speling of bescha-
digingen. √√√√
14 *Aan drijfriem • Controleer de conditie van de
riem.
• Vervang indien beschadigd.
• Controleer de riemspanning.
• Stel indien nodig bij. Bij het eerste interval en elke daaropvolgende 10000 km (6000 mi) tot
40000 km (24000 mi), daarna elke 5000 km (3000 mi).
15 *Aan
drijfpoelie en
aan drijfas •Smeren.
√√
16 *Balhoof dla gers • Controleer of de lagers loszitten.
√√ √
• Smeren met gematigde hoeveel- heid lithiumvet. √√
17 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
18 Scharnieras van
voor- en achterrem-
hend
el • Smeren met siliconenvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TD1D0.book Page 6 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-7
8
19 *Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
20 *Zijstan
daar dscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
21 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
22 *Schok demperunit • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
24 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. Bij het eerste interval en wanneer de indicator olieverversing gaat
knipperen of branden. √
25 Oliefilterpatroon • Vervangen. √√√
26 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
27 *V-snaar • Vervangen. Wanneer de indicator V-snaarvervanging knippert [elke 20000 km (12000 mi)]
28 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24 000 m

i)
UB3TD1D0.book Page 7 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-8
8
DAU72781
OPMERKINGLuchtfilters
 Het motorluchtfilter is voorzien van een geolied papieren element. Dit element kan niet met perslucht worden gereinigd en zal be-
schadigd raken als u dat toch probeert.
 Het motorluchtfilter en de luchtfilterelementen van de V-snaar moeten vaker worden onderhouden als u veel in de regen of in sto ffige
gebieden rijdt.
Hydraulisch remsysteem  Controleer regelmatig de remvloeistofniveaus in de reservoirs en vul ze indien nodig bij.
 Vervang de inwendige onderdelen van de hoofdremcilinders en de remklauwen en ververs de remvloeistof elke 2 jaar.
 Vervang de remslangen elke 4 jaar, of eerder wanneer ze zijn gescheurd of beschadigd.29 *Bewe
gen de delen
en kab els •Smeren.
√√√√√
30 *Gas
greephuis en
g askab el • Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
31 *Lampen, richtin
g-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TD1D0.book Page 8 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-9
8
DAU18773

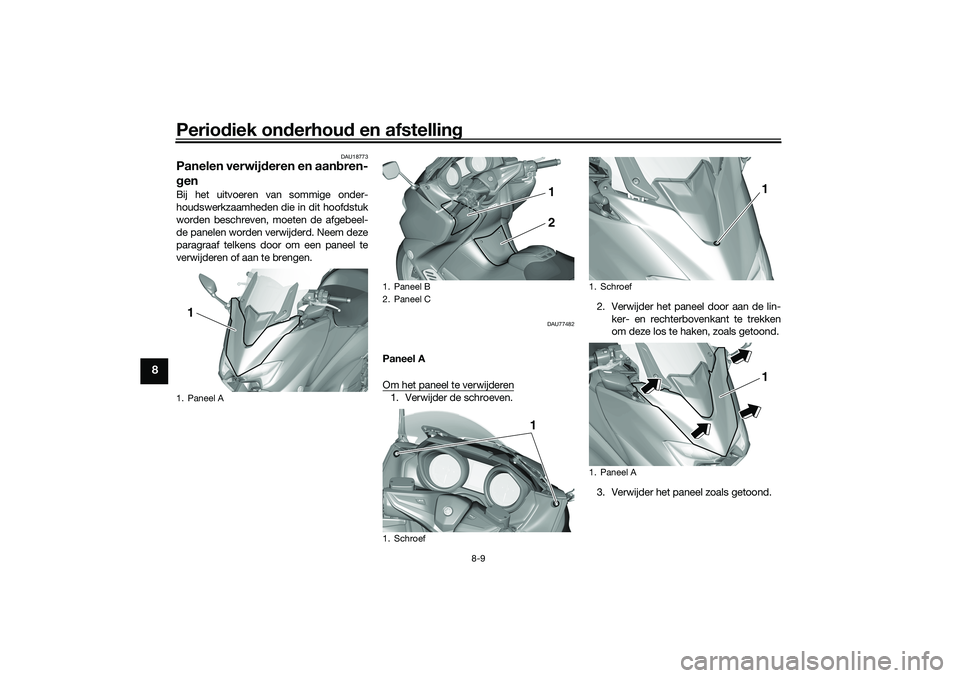

Panelen verwij deren en aan bren-
g enBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeel-
de panelen worden verwijderd. Neem deze
paragraaf telkens door om een paneel te
verwijderen of aan te brengen.
DAU77482
Paneel A
Om het paneel te verwijderen1. Verwijder de schroeven. 2. Verwijder het paneel door aan de lin-
ker- en rechterbovenkant te trekken
om deze los te haken, zoals getoond.
3. Verwijder het paneel zoals getoond.
1. Paneel A1
1. Paneel B
2. Paneel C
1. Schroef
12
1
1. Schroef
1. Paneel A
11
UB3TD1D0.book Page 9 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhoud en afstelling
8-10
8
Om het paneel aan te brengen1. Steek de lipjes aan de linker- en rech-
terbovenkant van het paneel in.
2. Lijn de middelste en onderste uit- steeksels uit en druk het paneel dan in
de oorspronkelijke positie.
3. Breng de schroeven aan. Paneel B
Om het paneel te verwijderen
1. Verwijder de schroef.
2. Wrik het bovenste gedeelte van het
paneel voorzichtig omhoog en schuif
vervolgens het paneel omhoog. Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroef aan.
Paneel C
Om het paneel te verwijderenVerwijder de schroeven en trek dan het pa-
neel naar buiten.
Om het paneel aan te brengenPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.
1. Paneel B
2. Schroef1
2
1. Schroef
2. Paneel C
1
2
UB3TD1D0.book Page 10 Tuesday, September 1, 2020 8:47 AM

Periodiek on derhou d en afstelling
8-11
8
DAU19643
Controleren van de bou giesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver- hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voor
geschreven bou gie:
NGK/LMAR7G
1. ElektrodenafstandElektro denafstan d:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment: Bougie:13 N·m (1.3 kgf·m, 9.6 lb·ft)
