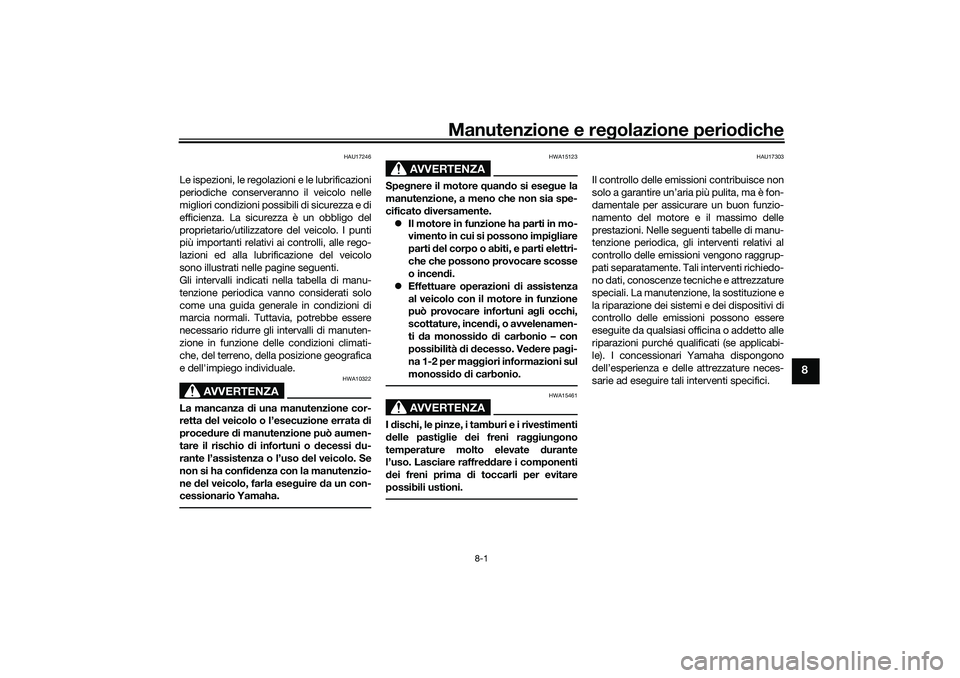

Manutenzione e regolazione periodiche
8-1
8
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impigliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sul
monossido di carbonio.
AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimenti
delle pastiglie dei freni raggiungono
temperature molto elevate durante
l’uso. Lasciare raffreddare i componenti
dei freni prima di toccarli per evitare
possibili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM
Page 62 of 114
Manutenzione e regolazione periodiche
8-2
8
HAU85230

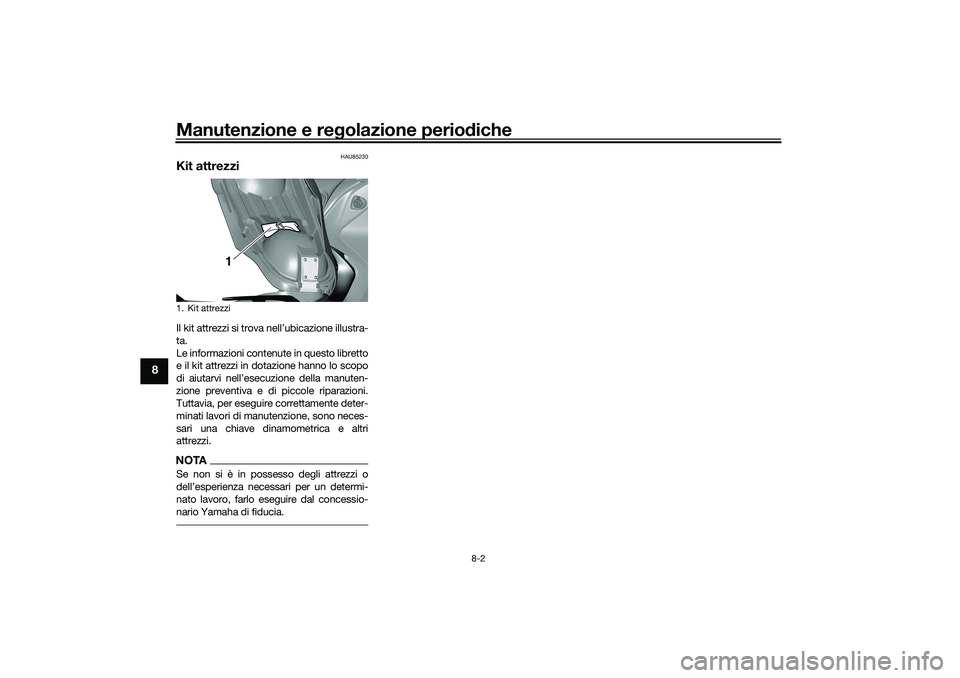

Kit attrezziIl kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenute in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.NOTASe non si è in possesso degli attrezzi o
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit attrezzi
1
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM
Page 63 of 114
Manutenzione e regolazione periodiche
8-3
8
HAU71033

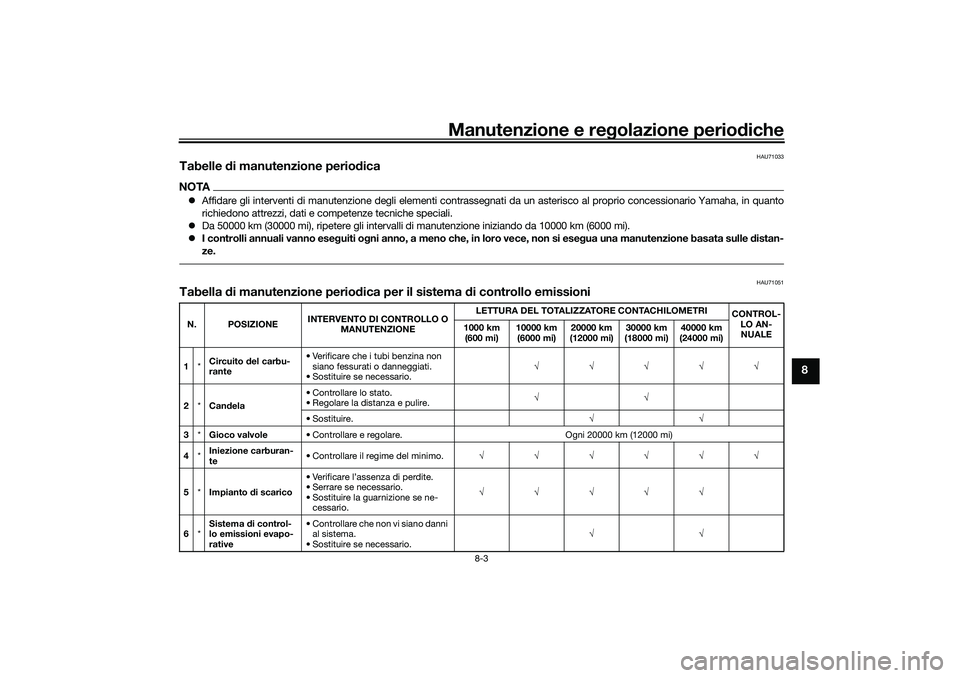

Tabelle di manutenzione periodicaNOTAAffidare gli interventi di manutenzione degli elementi contrassegnati da un asterisco al proprio concessionario Yamaha, in quanto
richiedono attrezzi, dati e competenze tecniche speciali.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sulle distan-
ze.
HAU71051
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Circuito del carbu-
rante• Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario.√√√√√
2*Candela• Controllare lo stato.
• Regolare la distanza e pulire.√√
• Sostituire.√√
3*Gioco valvole• Controllare e regolare. Ogni 20000 km (12000 mi)
4*Iniezione carburan-
te• Controllare il regime del minimo.√√√√√√
5*Impianto di scarico• Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire la guarnizione se ne-
cessario.√√√√√
6*Sistema di control-
lo emissioni evapo-
rative• Controllare che non vi siano danni
al sistema.
• Sostituire se necessario.√√
UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM
Page 64 of 114
Manutenzione e regolazione periodiche
8-4
8
HAU71353

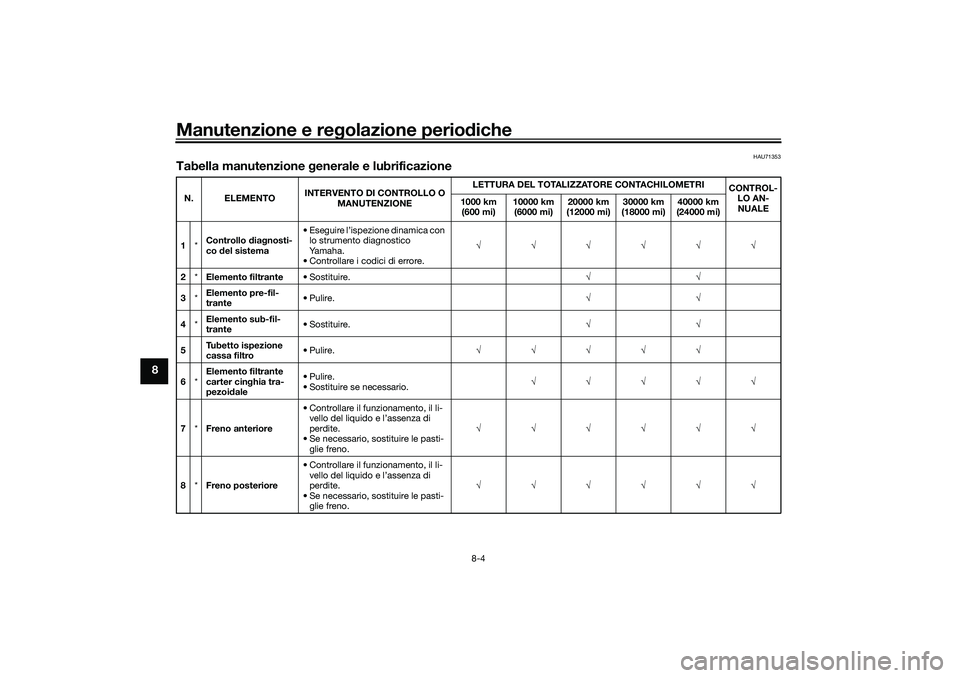

Tabella manutenzione generale e lubrificazioneN. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Controllo diagnosti-
co del sistema• Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore.√√√√√√
2*Elemento filtrante• Sostituire.√√
3*Elemento pre-fil-
trante•Pulire.√√
4*Elemento sub-fil-
trante• Sostituire.√√
5Tubetto ispezione
cassa filtro•Pulire.√√√√√
6*Elemento filtrante
carter cinghia tra-
pezoidale•Pulire.
• Sostituire se necessario.√√√√√
7*Freno anteriore• Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti-
glie freno.√√√√√√
8*Freno posteriore• Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti-
glie freno.√√√√√√
UBX9H0H0.book Page 4 Wednesday, January 22, 2020 4:34 PM
Page 65 of 114
Manutenzione e regolazione periodiche
8-5
8

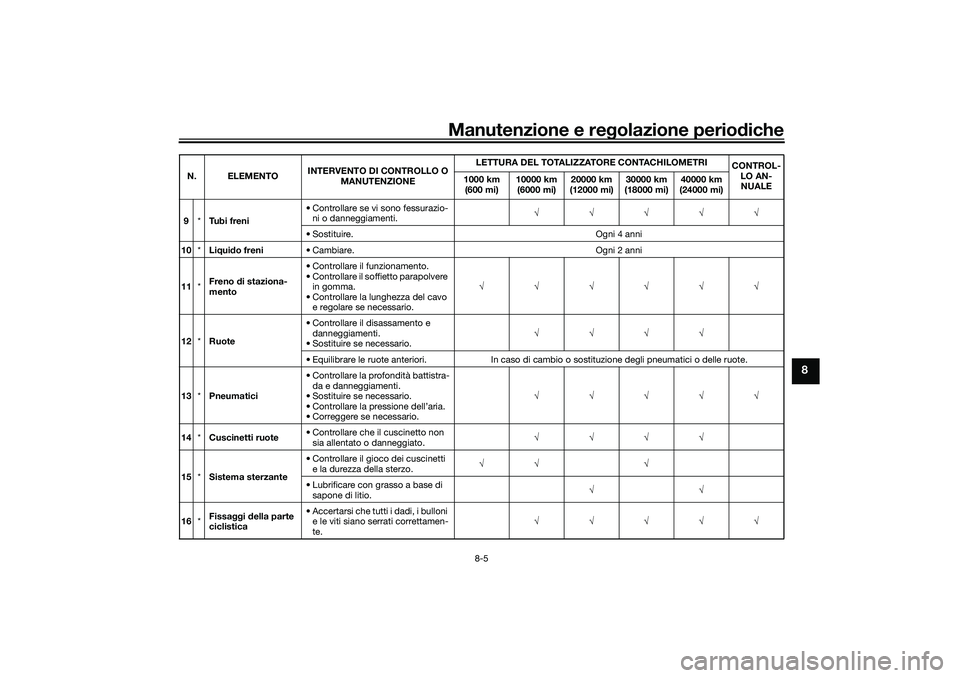

9*Tu b i f r e n i• Controllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
• Sostituire. Ogni 4 anni
10*Liquido freni• Cambiare. Ogni 2 anni
11*Freno di staziona-
mento• Controllare il funzionamento.
• Controllare il soffietto parapolvere
in gomma.
• Controllare la lunghezza del cavo
e regolare se necessario.√√√√√√
12*Ruote• Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.√√√√
• Equilibrare le ruote anteriori. In caso di cambio o sostituzione degli pneumatici o delle ruote.
13*Pneumatici• Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.√√√√√
14*Cuscinetti ruote• Controllare che il cuscinetto non
sia allentato o danneggiato.√√√√
15*Sistema sterzante• Controllare il gioco dei cuscinetti
e la durezza della sterzo.√√ √
• Lubrificare con grasso a base di
sapone di litio.√√
16*Fissaggi della parte
ciclistica• Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9H0H0.book Page 5 Wednesday, January 22, 2020 4:34 PM
Page 66 of 114
Manutenzione e regolazione periodiche
8-6
8

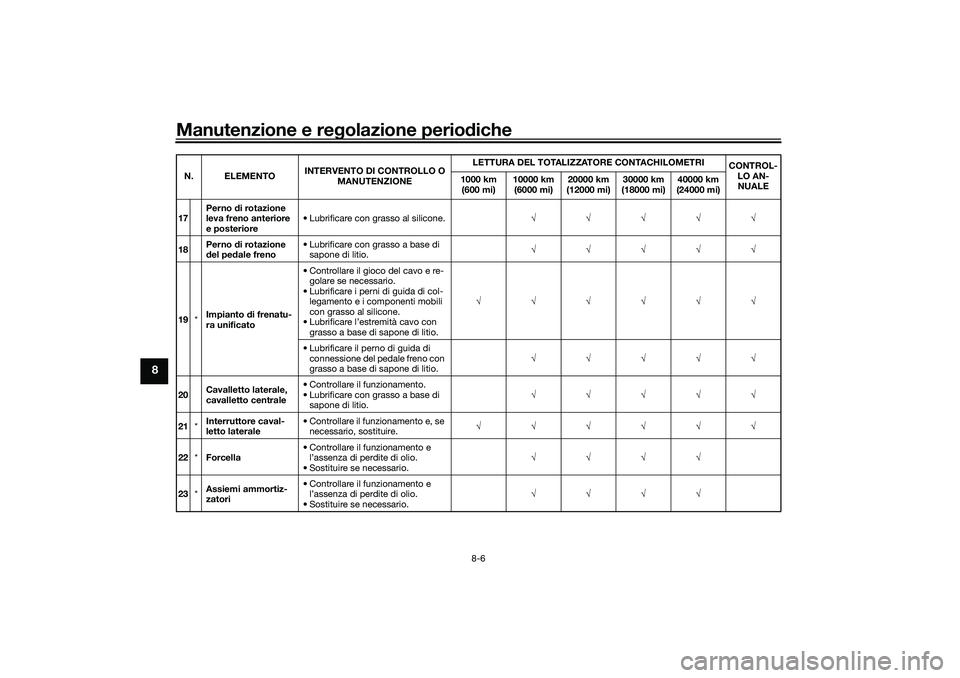

17Perno di rotazione
leva freno anteriore
e posteriore• Lubrificare con grasso al silicone.√√√√√
18Perno di rotazione
del pedale freno• Lubrificare con grasso a base di
sapone di litio.√√√√√
19*Impianto di frenatu-
ra unificato• Controllare il gioco del cavo e re-
golare se necessario.
• Lubrificare i perni di guida di col-
legamento e i componenti mobili
con grasso al silicone.
• Lubrificare l’estremità cavo con
grasso a base di sapone di litio.√√√√√√
• Lubrificare il perno di guida di
connessione del pedale freno con
grasso a base di sapone di litio.√√√√√
20Cavalletto laterale,
cavalletto centrale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio.√√√√√
21*Interruttore caval-
letto laterale• Controllare il funzionamento e, se
necessario, sostituire.√√√√√√
22*Forcella• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
23*Assiemi ammortiz-
zatori• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBX9H0H0.book Page 6 Wednesday, January 22, 2020 4:34 PM
Page 67 of 114
Manutenzione e regolazione periodiche
8-7
8

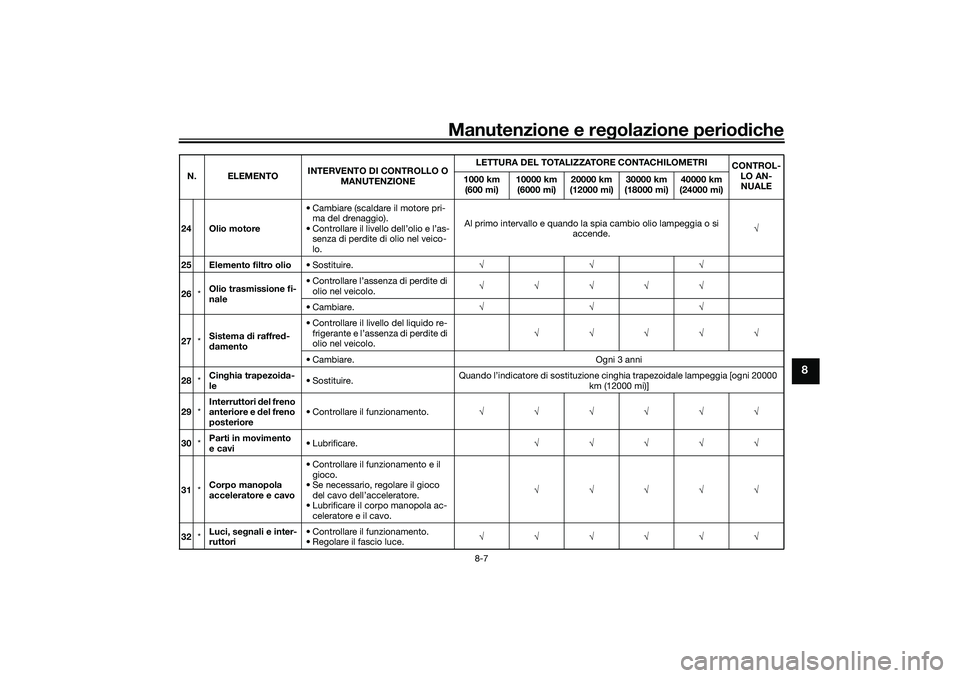

24 Olio motore• Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo.Al primo intervallo e quando la spia cambio olio lampeggia o si
accende.√
25 Elemento filtro olio• Sostituire.√√√
26*Olio trasmissione fi-
nale• Controllare l’assenza di perdite di
olio nel veicolo.√√√√√
• Cambiare.√√√
27*Sistema di raffred-
damento• Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
• Cambiare. Ogni 3 anni
28*Cinghia trapezoida-
le• Sostituire.Quando l’indicatore di sostituzione cinghia trapezoidale lampeggia [ogni 20000
km (12000 mi)]
29*Interruttori del freno
anteriore e del freno
posteriore• Controllare il funzionamento.√√√√√√
30*Parti in movimento
e cavi• Lubrificare.√√√√√
31*Corpo manopola
acceleratore e cavo• Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco
del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac-
celeratore e il cavo.√√√√√
32*Luci, segnali e inter-
ruttori• Controllare il funzionamento.
• Regolare il fascio luce.√√√√√√ N. ELEMENTOINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBX9H0H0.book Page 7 Wednesday, January 22, 2020 4:34 PM
Page 68 of 114
Manutenzione e regolazione periodiche
8-8
8
HAU79370

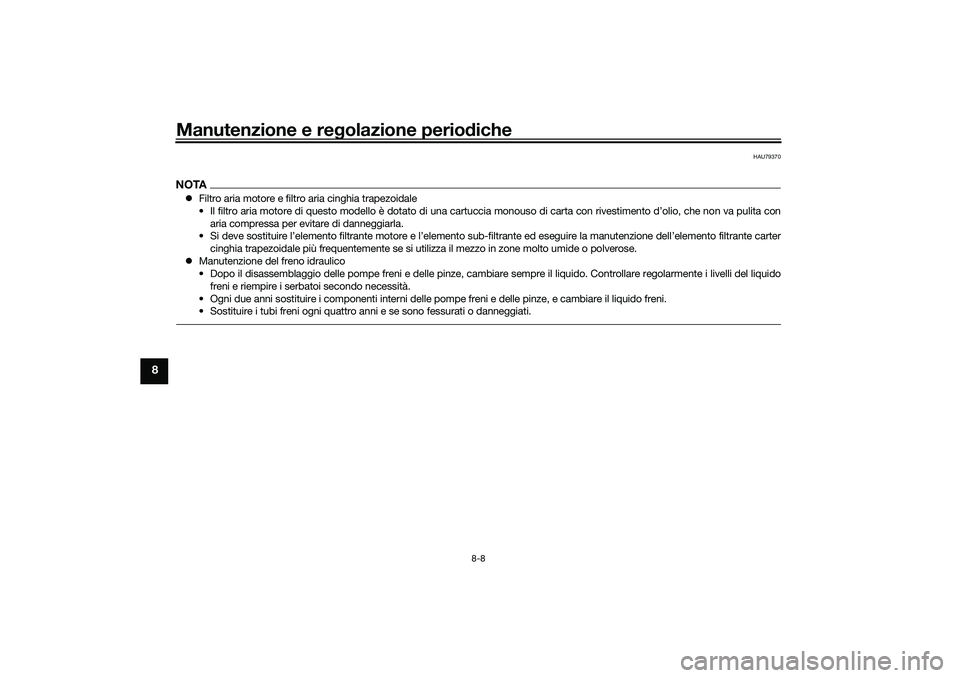

NOTAFiltro aria motore e filtro aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con
aria compressa per evitare di danneggiarla.
• Si deve sostituire l’elemento filtrante motore e l’elemento sub-filtrante ed eseguire la manutenzione dell’elemento filtrante carter
cinghia trapezoidale più frequentemente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, cambiare sempre il liquido. Controllare regolarmente i livelli del liquido
freni e riempire i serbatoi secondo necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBX9H0H0.book Page 8 Wednesday, January 22, 2020 4:34 PM
Page 69 of 114
Manutenzione e regolazione periodiche
8-9
8
HAU18752

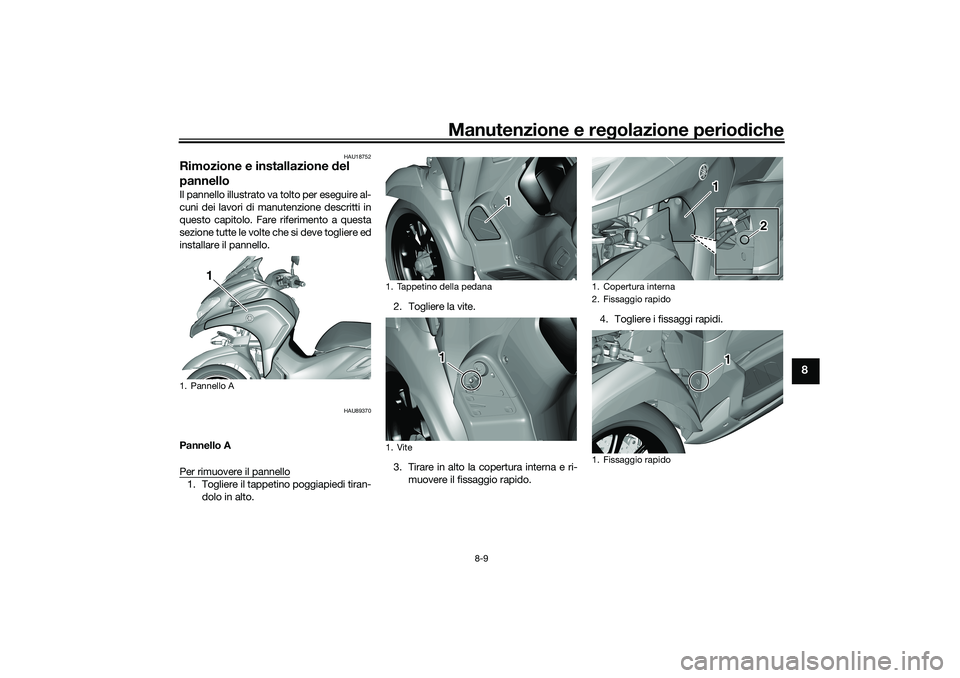

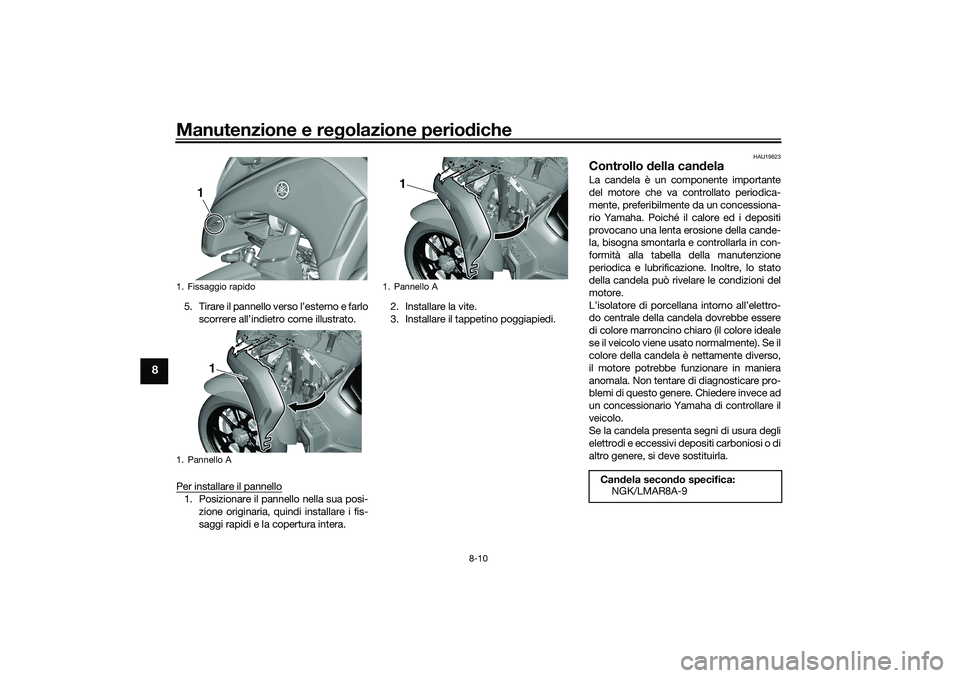

Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU89370
Pannello A
Per rimuovere il pannello1. Togliere il tappetino poggiapiedi tiran-
dolo in alto.2. Togliere la vite.
3. Tirare in alto la copertura interna e ri-
muovere il fissaggio rapido.4. Togliere i fissaggi rapidi.1. Pannello A
1
1. Tappetino della pedana
1. Vite
1 1
11 1
1. Copertura interna
2. Fissaggio rapido
1. Fissaggio rapido
11 1
2
2
11 1
UBX9H0H0.book Page 9 Wednesday, January 22, 2020 4:34 PM
Page 70 of 114
Manutenzione e regolazione periodiche
8-10
8
5. Tirare il pannello verso l’esterno e farlo
scorrere all’indietro come illustrato.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria, quindi installare i fis-
saggi rapidi e la copertura intera.2. Installare la vite.
3. Installare il tappetino poggiapiedi.
HAU19623
Controllo della candelaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
1. Fissaggio rapido
1. Pannello A
1
1
1. Pannello A
1
Candela secondo specifica:
NGK/LMAR8A-9
UBX9H0H0.book Page 10 Wednesday, January 22, 2020 4:34 PM
